Produkttype	Gigabit PoE+ 16-port netværksswitch
Mærke	TP-Link
Model	TL-SG1016PE
Kategori	Smarthjem
Strømforsyning	Vekselstrøm 100-240 V AC, 50/60 Hz, IEC-stik
Hovedfunktioner	16 RJ45-porte 10/100/1000 Mbps, 8 PoE+ porte (802.3af/at), PoE-budget 65W, administration via webinterface eller Easy Smart-værktøj, QoS, VLAN, bord- eller 19-tommers rackmontering, støjsvag ventilation
Vedligeholdelse og rengøring	Tag stikket ud af apparatet før rengøring. Brug en blød, tør klud. Brug ikke opløsningsmidler eller slibende produkter.
Sikkerhed	Adskil ikke apparatet. Brug ikke i nærheden af vand. Tag stikket ud under tordenvejr. Brug kun den medfølgende strømadapter.
Reservedele og reparerbarhed	Ingen reservedele tilgængelige. Åbning annullerer garantien. Kontakt TP-Link for reparation.
Generelle oplysninger	Easy Smart administrerbar switch, overholder IEEE 802.3-standarder, metalhus, indbygget blæser, driftstemperatur 0°C til 40°C, luftfugtighed 10% til 90% uden kondens.

Ofte stillede spørgsmål - TL-SG1016PE TP-LINK

Hvordan installerer jeg TL-SG1016PE-switchen på et skrivebord?

Placer switchen på en plan og stabil overflade. Fjern beskyttelsen fra de medfølgende gummifødder og sæt dem på de fire hjørner af kabinettet for at forhindre glidning.

Kan jeg montere switchen i et rack?

Ja, fastgør monteringsbeslagene på hver side af switchen med de medfølgende skruer, og fastgør derefter switchen til racket med passende bolte (medfølger ikke).

Hvordan forbinder jeg switchen til mit netværk?

Brug et Ethernet-kabel til at forbinde en RJ45-port på switchen til din router eller en anden netværksenhed. Tilslut strømmen efter tilslutningerne.

Hvad er standard IP-adressen for at få adgang til administrationsgrænsefladen?

Standard IP-adressen er 192.168.0.1. Konfigurer din computer på samme undernet (f.eks. 192.168.0.x med maske 255.255.255.0).

Hvordan konfigurerer jeg switchen via webgrænsefladen?

Åbn en browser og indtast http://192.168.0.1. Log ind med standard brugernavn og adgangskode admin (små bogstaver). Herefter kan du konfigurere switchen.

Hvordan bruger jeg Easy Smart-værktøjet til at konfigurere switchen?

Download Easy Smart-værktøjet fra TP-Links hjemmeside. Start det, og det vil automatisk registrere kompatible switches på dit netværk. Du kan konfigurere dem centralt.

Hvad gør jeg, hvis jeg ikke kan få adgang til administrationsgrænsefladen?

Kontrollér, at din computer har en IP-adresse i samme undernet (192.168.0.x). Sørg for, at Ethernet-kablet er korrekt tilsluttet, og at switchen er tændt. Om nødvendigt kan du nulstille switchen til fabriksindstillingerne.

Bliver switchen normalt varm?

Ja, switchen kan blive varm under normal drift, især ved PoE-brug. Sørg for, at den er godt ventileret, og bloker ikke ventilationsåbningerne.

Kan jeg bruge SFP-moduler med denne switch?

Modellen TL-SG1016PE har ikke SFP-slots. Kun RJ45-porte er tilgængelige. Til fiberforbindelser skal du bruge en mediakonverter.

Hvordan rengør jeg switchen?

Tag stikket ud før rengøring. Brug en tør, blød klud. Brug aldrig væsker eller kemikalier.

BRUGSANVISNING TL-SG1016PE TP-LINK

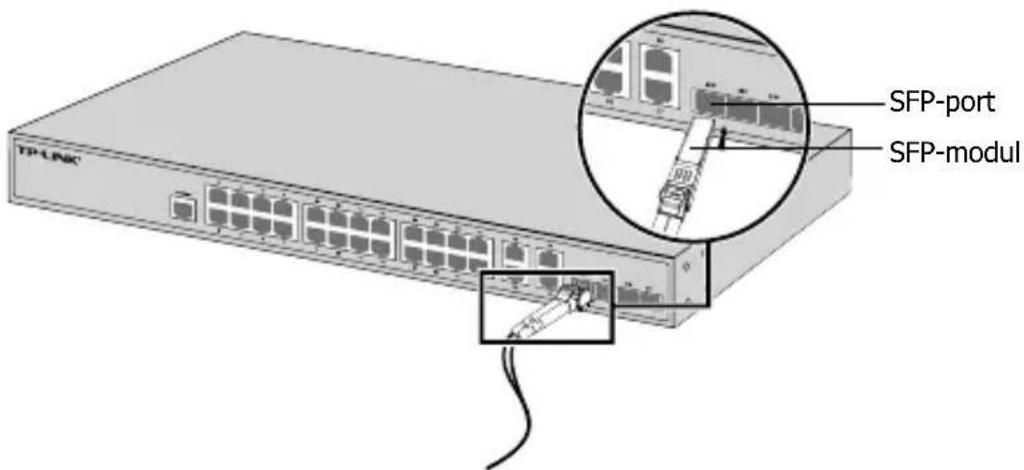

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

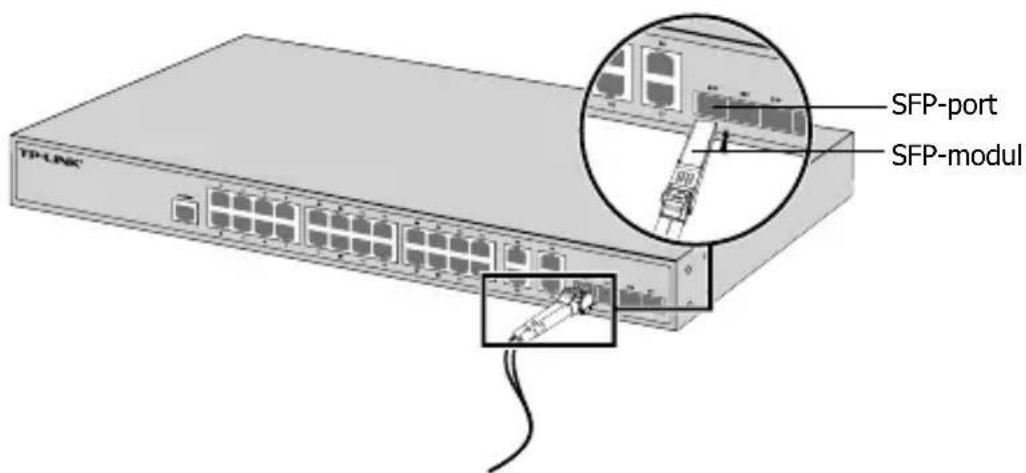

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
