Produkttype	Direkte trænings home trainer
Mærke	Ozone
Model	Drivo II
Dimensioner (L x B x H)	670 x 580 x 510 mm
Vægt	15 kg
Strømforsyning	Netspænding 100-240 V, adapter 12 V
Maksimal effekt	2000 W ved 40 km/t
Modstand	Elektromagnetisk, stigningssimulering op til 15%
Forbindelse	Bluetooth 4.0, ANT+, Wi-Fi (ekstra modul)
Effektpræcision	± 2%
Baghjulskompatibilitet	Kassette 9/10/11 gear (kassette medfølger)
Hovedfunktioner	Stigningssimulering, struktureret træning, ERG-tilstand, effektanalyse
Vedligeholdelse og rengøring	Rengør med en fugtig klud. Brug ikke opløsningsmidler.
Sikkerhed	Stabilitet sikret med skridsikre fødder. Nødstop ved elektrisk problem.
Reservedele og reparationsmuligheder	Lejer, rem, elektronikkort tilgængelige. Reparation mulig af en autoriseret tekniker.
Generelle oplysninger	Brugsanvisning på 129 sider tilgængelig til download.

Ofte stillede spørgsmål - Drivo II Ozone

Hvordan installeres kassetten på Drivo II?

Fjern låseringen, placer kassetten på frihjulskroppen, og spænd derefter ringen med det rigtige værktøj. Se brugsanvisningen for tilspændingsmoment.

Hvilke apps er kompatible med Drivo II?

Drivo II er kompatibel med Zwift, TrainerRoad, Rouvy, Strava og de fleste cykelapps via Bluetooth eller ANT+.

Hvordan kalibreres hometraineren?

Udfør en kalibrering i appen efter 15 minutters opvarmning. Følg appens vejledning: en spin-down-procedure startes.

Hvad gør jeg, hvis modstanden ikke virker?

Kontrollér strømtilslutningen, og at netadapteren er tilsluttet. Genstart enheden. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge en cykel med gennemgående aksel?

Ja, Drivo II leveres med adaptere til gennemgående aksel på 12x142 og 12x148 mm. Se brugsanvisningen for installation.

Hvordan vedligeholder jeg modstandsenheden?

Rengør regelmæssigt bevægelige dele med en tør klud. Undgå fugt. Remmen skal udskiftes hvert 3. år ved intensiv brug.

Hometraineren laver unormal støj, hvad gør jeg?

Kontrollér, at cyklen er korrekt fastgjort, og at kassetten er ordentligt spændt. En gnidningslyd kan komme fra spændingsrullen. Smør om nødvendigt.

Hvad er garantien på Drivo II?

Den lovpligtige garanti er 2 år. Registrering af produktet på Ozone's hjemmeside kan forlænge garantien med 1 ekstra år.

Kan jeg bruge Drivo II uden app?

Ja, i manuel tilstand: modstanden justeres via knappen på enheden eller den medfølgende fjernbetjening. Effektdata gemmes ikke.

Hvordan opdaterer jeg firmwaren?

Tilslut Drivo II til en computer via USB og brug softwaren Ozone Updater. Mobilappen kan også opdatere via Bluetooth.

BRUGSANVISNING Drivo II Ozone

Tak for dit køb af Drivo II.

01\_GENERELLE SIKKERHEDSANVISNINGER

Inden du begynder at bruge cykeltræneren, skal sikkerhedsanvisningerne for dit helbred og din sikkerhed, der er beskrevet i denne vejledning, læses omhyggeligt.

1. Apparatet må ikke bruges af personer (inklusiv børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, med mindre disse er under opsyn eller er oplært i brugen af apparatet.

2. Børn skal overvåges og må ikke lege med apparatet.

3. Før du starter træningen, skal du få foretaget en grundig undersøgelse hos din læge eller sportslæge, der bekræfter dit gode helbred.

4. Vælg en træningstilstand, der passer til dit helbred og din fysiske udholdenhed.

5. Under alle omstændigheder skal cykeltræneren anvendes ved at justere træningsprogrammet så det passer til dit helbred og din fysiske udholdenhed.

6. Hvis du under din træning, føler stor træthed eller du får smerter, skal du straks ophøre med at bruge cyklen og kontakte din læge.

Advarslerne der er anført ovenfor er generelle og ikke udtømmende for alle de forholdsregler, der skal træffes for at sikre en korrekt og sikker brug af cykeltræneren. Alene brugeren er ansvarlig for brugen af træningscyklen.

02\_INDLEDNING

Drivo II er en cykeltræner med direkte transmission og magnetisk modstand med elektronisk styring.

- De karakteristika, der adskiller denne cykeltræner fra andre er: Den brede vifte af effektniveauer der kan anvendes under træningen, den direkte og nøjagtig måling af effekten, det ekstremt bløde træd i pedalerne og kompatibiliteten med åbne kommunikationsstandarder.

- Drivo II kendetegnes af et patenteret system med dobbelt drivrem, der tillader brug af et effekt-målesysten og revolutionerer begrebet cykeltræner til indendørs træning.

Denne cykeltræner er i alle henseender en ergotræner, med et effekt-analysesystem, som gør det muligt at opnå absolut nøjagtige effektværdier.

Trædemodstanden i pedalerne genereres af en integreret bremsekonstruktionen med magnetisk teknologi, der sikrer maksimal støjsvaghed under hele træningen.

- Drivo II er en elektronisk enhed til træning, der kan kommunikere med en PC eller med mobile enheder (iOS og Android)* eller med en cykelcomputer med teknologierne ANT+™ og/eller Bluetooth Smart.

Med Drivo II følger et langvarigt prøveabonnement til software My E-training (iOS, Android, Windows, Mac).

De vigtigste funktioner for My E-Training er:

• Træning med video
• Personlige træningsprogrammer
• Træning med Google Maps
• Registrering, import og eksport af data.

Takket være det faktum, at Drivo II bruger den åbne protokol ANT+™ FE-C, som er kompatibel med mange andre typer software der ikke er fra Elite, men som anvender den samme trådløse protokol.

Faktisk findes der på markedet mange programmer/apps/enheder, der er kompatible med denne protokol og derfor også er fuldt ud kompatible med Drivo II.

03 KOMPATIBILITET KASSETTEHYLSTER

Drivo II leveres af ELITE med et kassettehylster der er kompatibelt med kassettetandhjul 9/10/11 speed Shimano® / SRAM® og andre producenter, der bruger Shimano® som standard.

Som tilbehør findes et kassettehylster der er kompatibelt med kassettetandhjul 9/10/11 speed Campagnolo®. I dette tilfælde skal det oprindelige kassettehylster på Drivo II erstattes med dette tilbehør, ved at følge anvisningerne om korrekt montage på side 28.

Drivo II er kompatibel med cykler med nav fra 130 eller 135 mm og quick-release med en diameter på 5mm, og med cykler med gennemgående nav fra 142 mm med en diameter på 12 mm.

Følgende ekstraudstyr er disponible:

• adapter til cykler med gennemgående tap på 148 mm og en diameter på 12 mm
• adapter til cykler med gennemgående tap på 135 mm og en diameter på 10 eller 12 mm.

Hvis du er i tvivl om typen af gear på din cykel, kan du indhente oplysninger i cyklens dokumentation eller du kan tage kontakt til din forhandler for at sikre den korrekte kompatibilitet med Drivo II.

04\_EFFEKTOMRÅDE

Effektområdet som cykeltræneren er i stand til at dække er meget stort og er en funktion af hastigheden.

Jo hurtigere du cykler, jo mere omfattende er effektområdet.

Det er imidlertid muligt, at der er ekstreme tilstande, hvor den krævede effekt er uden for området (for høj eller for lav). I disse tilfælde vil rullen give den maksimale/minimale mulige effekt, og vende tilbage til korrekt drift, så snart betingelserne igen er forenelige med den effekt der leveres af Drivo II. Når den krævede effekt er uden for det effektive

effektinterval, viser cykeltræneren den effektive, og ikke den teoretiske effekt, på skærmen.

05 HÆLDNING

Selv den maksimale hældning der kan simuleres varierer som en funktion af hastigheden og vægten. Den nødvendige effekt for at udføre en opstigning varierer afhængigt af den hastighed, der cykles med (jo hurtigere, jo mere effekt) og vægten (for at "løfte" mere vægt, kræver det mere effekt). Når situationen kræver en større effekt end den maksimale, fortsætter Drivo II med at levere den maksimale effekt og som følge heraf vil man ikke føle yderligere forøgelse af modstanden.

Drivo II anvender et magnetisk bremsesystem som, ved at indvirke direkte på metalskive i bevægelse, tillader en gradvis og ensartet modulering af modstanden. Denne teknologi gør det muligt sandfærdigt at simulere selv de mindste ændringer i hældning, under hensyntagen til den træghed, der ville opstå under cykling på vej. Ændringen af modstanden finder sted gradvist, både i tilfælde af stigning og sænkning af modstanden. Dette system gør det muligt at undgå en fuldstændig blokering af pedelerne på grund af for høj effekt.

06 MÅLING AF EFFEKTEN

Drivo II har et integreret system til måling af effekten. Dette patenterede system er i stand til med stor præcision at måle den effekt der udvikles af cyklisten under træningen. Den målte effekt har en nøjagtighed på ± 0,5%.

Indhent yderligere oplysninger på websitet www.elite-it.com.

07 TRANSMISSIONSPROTOKOLLER

Drivo II bruger to forskellige transmissionsprotokoller for at interagere med og sende data til programmer / apps / enheder.

Spørg producenten af app'en / programmet / enheden vedrørende kompatibiliteten med en eller flere af disse protokoller.

ANT+TM

ANT+™ FE-C. Denne protokol gør det muligt for programmet / app'en / enheden at modtage træningsdata og variere rullemodstanden. Med denne protokol er det muligt med komplet interaktion med rullen.

ANT+™ Speed&Cadence (Hastighed&Kadence)*. Denne protokol tillader afsendelse af dataene for hastigheden og kadencen for rullen. Denne protokol er meget mere almindelig end ANT+™ FE-C, men den tillader ikke vekselvirkning med app'en / programmet / den perifere enhed.

ANT+™ Power (Effekt). Denne protokol tillader afsendelse af data for den effekt, cyklisten udvikler. Denne protokol er mere almindelig end ANT+™ FE-C, men den tillader ikke vekselvirkning med app'en / programmet / den perifere enhed.

Med undtagelse af visse smartphones, der har ANT+™-tilslutningsmuligheder, er det nødvendigt at anvende et nøgledrev for at oprette forbindelse via protokollen ANT+™.

Der kræves en særlig nøgle (medfølger ikke) til iOS-enheder.

Den komplette liste over perifere enheder, som er kompatible med protokollen ANT+™ står til rådighed på ANT+™ websitet (http://www.thisisant.com/directory/)

BLUETOOTH SMART

Tjeneste Fitness Machine – Indoor Bike (FTMS). Denne protokol gør det muligt for det kompatible program / app / enhed, at modtage træningsdata og variere rullemodstanden.

Med denne protokol er det muligt med komplet interaktion med rullen.

Tjeneste Speed&Cadence (hastighed og kadence) ^* . Denne protokol tillader afsendelse af dataene for hastigheden og kadencen for rullen. Denne protokol tillader ikke interaktion med et program / app / enhed.

Tjeneste Power (effekt)". Denne protokol tillader afsendelse af data for den effekt, cyklisten udvikler. Den tillader ikke interaktion med programmet / app'en / enheden.

I de fleste tilfælde, har smartphones og tabletter allerede en Bluetooth Smart-forbindelse og der kræves derfor ikke nogen yderligere komponenter for at kommunikere med Drivo II. Det er dog en mulighed, at ældre enheder er ikke kompatible. Spørg producenten vedrørende kompatibilitet med Bluetooth Smart.

Bemærk: Når cykeltræneren er sluttet til en enhed med Bluetooth Smart-protokol, kan man ikke længere oprette forbindelse til andre Bluetooth-enheder. Dette skyldes en begrænsning i Bluetooth Smart protokollen.

* Advarsel: Hvis programmet / app'en / enheden bruger protokollen Speed&Cadence for modtagelse af hastigheden, er det nødvendigt at indstille en værdi for omkredsen af hjulet, svarende til den faktiske værdi af hjulet divideret med 3,4. Eksempel: Hvis omkredsen af hjulet er af 2095mm, er værdien der skal indsættes som omkredsen lig med 2095/3,4 = 616mm.

08 KOMPATIBILITET MED PROGRAMMER / APP / ENHEDER FRA TREDJEPART

Med Drivo II følger et langvarigt prøveabonnement til software My E-training (iOS, Android, Windows, Mac). Vi anbefaler brug af dette program, som er komplet og som takket være de adskillige funktioner, giver mulighed for at dække alle typer af cyklisters behov.

Takket være det faktum, at der anvendes standardprotokoller, er Drivo II også kompatibel med alle de programmer / app / periferiske enheder, der er kompatible med Drivo II standarden. Det vil sige, at hvis disse programmer / app / enheder er kompatible med

profilen ANT+™ FE-C og Bluetooth Fitness Machine (FTMS), så er den fulde interaktion mellem program / app / enhed og Drivo II mulig.

Hvis programmet / app'en / enheden derimod er kompatibel med en eller flere af de andre Drivo II protokoller, så vil det være muligt at visualisere træningens data, men ikke at ændre modstanden.

Listen over programmer / app / enheder, som er komponible med de forskellige ANT+™ protokoller står til rådighed på ANT+™ websitet: www.thisisant.com/directory.

09 LED STATUS

Drivo II sender dataene vedrørende hastighed, kadence og effekt via protokollerne ANT+™ og Bluetooth Smart.

På det elektroniske kort er der 3 led, der angiver status for strømforsyningen og driften af det elektroniske kort, samt angivelse af hvilken protokol der bruges.

Led-lamperne har tre farver:

Rød = Angiver strømforsyning til cykeltræneren.

- Slukket = Drivo II er ikke tilsluttet strømforsyning eller er i strømbesparende tilstand

- Tændt = Drivo II er tilsluttet strømforsyningen

Grøn = Angiver funktion på Drivo II med protokollen ANT+™.

- Blinkende = Venter på en forbindelse.

- Tændt = Drivo II sender data ved hjælp af protokollen ANT+TM.

Blå = Angiver funktion på Drivo II med protokollen Bluetooth Smart.

- Blinkende = Venter på en forbindelse.

- Tændt = Drivo II sender data ved hjælp af protokollen Bluetooth Smart.

10 PULSMÅLER

Drivo II er ikke udstyret med en modtager til pulsmålere, pulsens værdi sendes direkte fra brystbæltet til den periferiske enhed, som den er forbundet med.

Kontrollér, i tilfælde af brug af My E-Training, om din smartphone og pulsmåler er kompatibel med protokollen ANT+™ eller Bluetooth Smart.

11\_KALIBRERING SENSOR EFFEKT

Drivo II giver dig mulighed for at udføre kalibrering af det indre effektmålings-system, der består af nulstilling af offset til stede i systemet, for at opnå mere præcise værdier for effekten.

Denne procedure er meget enkel og består i at udføre en hvilken som helst træningstype i mindst 10 minutter og herefter lancere en funktion softwaren My E-Training.

I den bærbare version findes kalibreringsfunktionen i: Parametre - Avanceret konfiguration - Kalibrering af cykeltræneren.

I desktop-versionen finder du kalibreringsfunktionen i: Indstillinger - Kalibrering af cykeltræneren.

Proceduren kræver at man begynder at cykle og øger hastigheden op til en vis værdi.

Når der gives meddelelse om at standse med at cykle, skal du stoppe med det samme.

Efter et par sekunder, vil processen meddele, at kalibreringen er vellykket.

Offset-værdien lagres i Drivo II, således at afsendelse af effektværdierne altid korrigeres på hver eksternt tilsluttet enhed, også til tredjepartsprogrammer / -app / -enheder, der ikke er fra Elite.

Bemærk: Den tidligere beskrevne procedure med kalibrering kan også udføres med andre programmer / app's / enheder, end dem fra Elite.

12 KADENCESENSOR

Drivo II anvender et innovativt system til registrering af frekvensen for pedalerne. Dette system kaldes "sensorless" (uden sensor). Dette er muligt takket være en sofistikeret beregning, der er baseret på effekten. Da der ikke er tale om en direkte måling, men et resultatet af en beregning, kan værdien for kadencen i særlige situationer være unøjagtig. Dette sker især når der registreres en høj frekvens for pedalerne og en lav modstand.

Hvis nøjagtigheden for "sensorless-systemet" ikke er tilstrækkelig, kan du bruge sensoren med ledning, der indgår i salgspakken.

For at installere sensoren på cyklen, skal du følge anvisningerne i den medfølgende vejledning.

For at aktivere registreringen af kadencen med sensoren, er det nødvendigt at forbinde sensoren til Drivo II. Visse programmer tillader brug af trådløse sensorer, der opretter forbindelse direkte til app'en / programmet / den perifere enhed. I dette tilfælde henvises til specifikationerne i programmet / app'en / enheden, for at kontrollere, om den er forenelig med de trådløse kadencesensorer.

13 COPYRIGHT

Ingen del af denne vejledning må gengives eller videregives uden skriftlig tilladelse fra ELITE S.r.l. Softwaren til Drivo II og den relevante kode tilhører ELITE S.r.l.

Softwaren er omfattet af internationale love om ophavsret. Softwaren Elite Drivo II skal behandles som ethvert andet ophavsretligt beskyttet materiale, såsom musik og bøger. Ved at anvende softwaren, accepterer du ikke at udføre ændringer i eller tilpasninger af programmet. Du accepterer også ikke at dekompilere, adskille eller på nogen måde forsøge at få adgang til og anvende softwares kode.

14 BEMAERKNINGER

- Elite er ikke ansvarlig for eventuelle fejlfunktioner med andre programmer / app / enheder.

- De to kommunikationsprotokoller er eksklusive, hvilket betyder at Drivo II sender værdierne enten via ANT+™

eller Bluetooth Smart, og ikke samtidig. Når en forbindelse er etableret med en protokol, holder Drivo II op med at sende via den anden protokol.

- Tilstedeværelsen af højspændingskabler, trafiklys, jernbaneledninger, busser med el-net i luften eller sporvogne, fjernsyn, biler, cykelcomputere, træningsudstyr og mobiltelefoner inden for virkefeltet samt passage gennem elektriske sikkerhedskontroller, vil kunne medføre forstyrrelser. Derfor kan anvendelsen af andre trådløse modtagere ændre eller fuldstændigt forhindre at Drivo II fungerer, på grund af disse forstyrrelser.

- Undgå at udsætte Drivo II for direkte sollys i længere perioder, när den ikke er i brug.

15\_ANSVARSFRASKRIVELSE

Elite S.r.l. er ikke ansvarlig for midlertidig eller permanent fysisk skade på brugeren, der har den direkte eller indirekte brug af cykeltræneren som årsag.

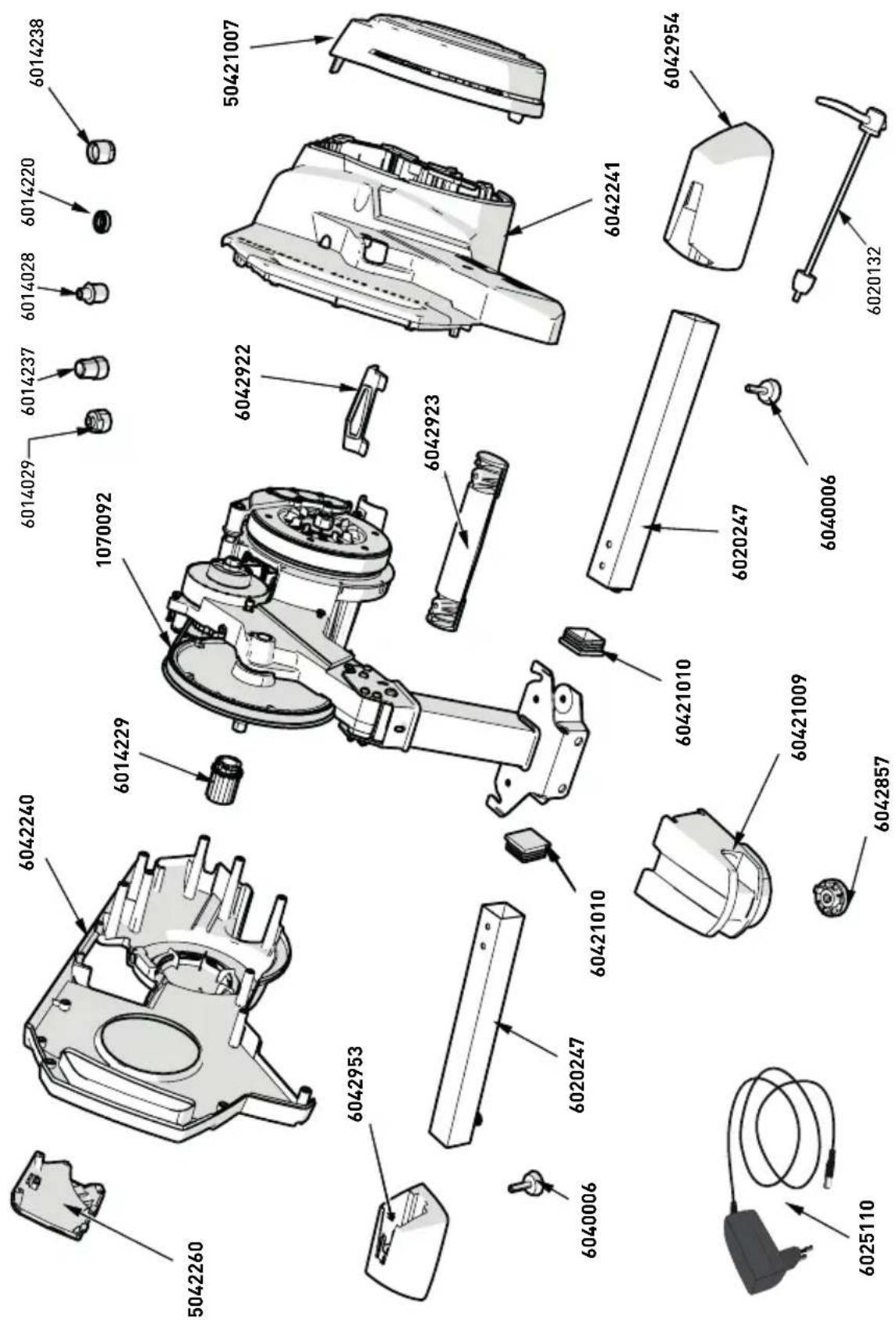

16 NAVN OG LISTE OVER DELENE

- Placer Drivo II legemet (Ref. A) lodret som vist i (Fig.1) og hold det i position ved hjælp af det øverste håndtag

- Åbn benet indtil der lyder et klik fra sikkerhedsmekanismen (Fig 2 og Fig. 3).

- Anbring cykeltræneren på et fladt plan og indkobl sidebenene (Ref. L og R) (Fig. 4).

- Skru sidebenene på med skruerne M8x60 med spændskiver og møtrikker M8 (Ref. P – Q – S) i sådan at de stadig kan dreje (Fig. 5).

- Åbn sidebenene op til den maksimale åbning (Ref. L og R)(Fig. 6).

Advarsel! Spændskiverne på benene (Fig. 7) skal sidde mellem bøjlen og spændevingen.

- Centreringsstiften skal indreguleres efter hullerne på bøjlen (Fig. 7).

- Spænd sikkerhedsvingerne til (Fig. 8).

- Skru skruerne + spændskiverne M8 i (Ref. T-Q)(Fig 10)

- Kontrollér cykeltrænerens stabilitet (Fig. 11) og indvirk, om nødvendigt, på de indstillelige fødder (Fig. 12A - 12B)

Advarsel! Den centrale støtte skal være cirka 3 mm over jorden (fig 13).

18 INSTALLATION AF KASSETTETANDHJUL PÅ DRIVO II TIL NAV FRA M5 L=130 MM OG M5 L=135 MM

- Saml kassettetandhjulet på kassettehylsteret så det passer med furerne.

- Sædvanligvis er der behov for NR.2 afstandsstykker (Ref B) til kassetten med 9 speed Shimano® / SRAM® (Fig 14), NR.1 afstandsstykke til kassetten med 10 speed (Fig 15) og intet afstandsstykke til kassetten med 11 speed (Fig 16). Der kan, i funktion af den anvendte kassettes mærke, forekomme forskelle i forhold til ovenstående, der skal betragtes som værende af generel karakter.

- Stram, ved hjælp af en momentnøgle, låsemøtrikken, der følger med kassettetandhjulet, på kassettehylsteret (fig. 17).

ADVARSEL!

Holde dig strengt til monteringsinstruktionerne fra producenten af dine kassettetandhjul med hensyn til specifikke montageteknikker, eventuelle yderligere afstandsstykker og tilspændingsmomenter.

BEMÆRK: Hvis du er i tvivl eller ikke er i stand til at montere dine kassettetandhjul, skal du kontakte din forhandler. Garantien gælder ikke for skader på cyklen og/eller Drivo II i tilfælde af forkert montering.

- Drivo II leveres med monteret adapter til højre for quick-release ø 5 mm og nav fra 130mm (5,1 inch) til 135mm (5,3 inch). På cykler med nav på 130-135mm (5,1 -5,3 inch) er det tilstrækkelig at montere den venstre adapter (D) (Fig. 18). For cykler med gennemgående nav på ø12 mm (ø 0,47 inch) og nav fra 142 mm (5,6 inch) henvises til afsnittet på side 28.

19 MONTAGE AF CYKLEN PÅ DRIVO II

• Løsn bagbremsen på cyklen, som du vil bruge, og placer kæden på den mindste krans på det bageste hjul og på den forreste krans. Fjern quick-releasenn fra baghjulet.
• Indsæt quick-releasenn og adapteren til navet (Ref. C) på akslen til navet på Drivo II (Fig. 19).
• Sæt cyklens kæde over på det mindste tandhjul på Drivo II (Fig. 20).
• Placer cyklens baggafler på akslen til navet på Drivo II (Fig. 21) og kontrollér, at navets adapter placeres korrekt (Ref. C) i funktion af cyklens type.
• Ekstern adapter til nav (Ref. C) til racercykler og Chrono (nav 130 mm) (Fig. 22).
• Intern adapter til nav (Ref. C) til mountainbikes (nav 135 mm) (Fig. 23).

BEMÆRK: Nav-adapterens riflede side (Ref. C) skal vende mod cyklens gaffel.

• Fastgør cyklen sikkert til Drivo II ved at lukke quick-release-enheden godt til og sikre det korrekte tilspændingsmoment. Det opnåede tryk skal gøre det muligt at holde cyklens gafler fast til strukturen på Drivo II.
• Kontroller cyklens stabilitet ved at trække og skubbe de vandrette rør i stellet, og rykke i sadlen. Hvis cyklen ikke er stabilt fastgjort til Drivo II, skal quick-release-enheden strammes mere.

20 INSTALLATION AF KASSETTETANDHJUL PÅ DRIVO II TIL NAV PÅ ∅12 L=142 MM

- På cykler med gennemgående nav, skal møtrikkerne på navets aksel skiftes ud:

1) Hvis den er monteret, fjernes den venstre adapter (Ref. D) og den højre adapter til navene fra 130-135 mm skrues ud (Fig. 24);
2) Skru den højre adapter (Ref. E) helt på og indsæt den venstre adapter (Ref. F) til nav på 142 mm (Fig. 25);
3) Fastgør adapteren (Ref. E) ved at anvende nøglen på 17 mm (11/16 inch) med et tilspændingsmoment på 5Nm (44in-lbs). For at stramme møtrikken på akslen, anvendes olietolerant gevindlås med mellem modstand.
4) Løsn bagbremsen på cyklen, som du vil bruge, og placer kæden på den mindste krans på det bageste hjul og på den forreste krans. Fjern det gennemgående nav fra baghjulet.
5) Placer cyklens baggafler på akslen til navet på Drivo II.
6) Sæt det gennemgående nav på akslen til navet på Drivo II.
7) Fastgør cyklen sikkert til Drivo II ved at blokere det gennemgående nav og sikre det korrekte

tilspændingsmoment. Det opnåede tryk skal gøre det muligt at holde cyklens gafler fast til strukturen på Drivo II. 8) Kontroller cyklens stabilitet ved at trække og skubbe de vandrette rør i stellet, og rykke i sadlen. Hvis cyklen ikke er stabilt fastgjort til Drivo II, skal det gennemgående nav strammes mere.

Nu kan du begynde at træde i pedalerne. Vi anbefaler at man i starten cykler meget langsomt og gradvist bliver fortrolig med Drivo II funktionerne.

21 FORBINDELSER

- Drivo II er udstyret med et indvendigt elektronisk kort, og tilføres energi via en standard strømforsyning (indgår i pakken).

Sæt strømforsyningen i stikkontakten og stikket i Drivo II i det relevante tilslutningspunkt på bagsiden af cykeltræneren (Fig. 26), en let vibration angiver, at systemet indtager startstillingen. Denne proces kan tage op til omkring 15 sek.

Fastgør forsyningskablet til kabelkrogen (Fig. 27).

- Drivo II's overensstemmelse med bekendtgørelserne i EU (se "Overensstemmelseserklæring" på side 113), vil kunne kompromitteres, hvis man ikke bruger den medfølgende strømforsyning.

22\_AFMONTERING AF CYKLEN AF CYKLEN

• Placer cyklens kæde på den mindste krans på kassetten på Drivo II og på den forreste krans på cyklen.
• Åben quick-releasen (eller fjern det gennemgående nav) og fjern cykel fra Drivo II.
• I transportøjemed eller for at reducere pladskravet når cykeltræneren ikke er i brug: Løsn spændvingerne (Fig. 28) g fold sidebenene sammen (Fig. 29 - 30).

23 TIPS TIL BRUG

• For at udnytte jeres Drivo II bedst, er det nyttigt at vælge de kassettetandhjul der er bedst egnede til jeres behov:
  1) professionelle atleter og amatører, der i stand til at udvikle høj effekt, anbefales at bruge et kassettetandhjul med tænder fra 11 til 23/25;
  2) alle andre cyklister anbefales at bruge et kassettetandhjul, der har et større antal tænder, for eksempel fra 12/13 til 27/29.
• Generelt fungerer gearet på cyklen korrekt efter montagen af cyklen på Drivo II, lejlighedsvis kan det være nødvendigt med en passende justering, for at sikre den korrekte funktion. Er du i tvivl, skal du tage kontakt til din forhandler for at sikre den korrekte funktion med Drivo II.

24\_INSTALLATIONSVEJLEDNING FOR KASSETTEHYLSTER KOMPATIBELT MED KASSETTETANDHJUL CAMPAGNOLO® 9/10/11 SPEED

- Udskift kassettehylsteret der oprindelig er monteret

på Drivo II med tilbehør der er kompatibelt med kassettetandhjul 9/10/11 speed Campagnolo®, ved at udføre følgende handlinger:

1) Skru højre adapter på akslen på kassettetandhjulet af, ved hjælp af en sekskantnøgle på 5 mm (Fig. 31).
2) Træk kassettehylsteret ud fra akslen på Drivo II (Fig. 32).
3) Sæt den del der er kompatibel med Campagnolo® kassettetandhjul på (Fig. 33 og Fig. 34).
4) Fastgør adapteren ved hjælp af en 5 mm sekskantnøgle med et drejningsmoment på 5 Nm (44in-lbs). For at blokere adapteren på akslen, anvendes olietolerant gevindlås med mellem modstand.

- Sædvanligvis er der behov for NR.2 afstandsstykker (Ref B) til kassetten med 9 speed (Fig 14), NR.1 afstandsstykke til kassetten med 10 speed (Fig 15) og intet afstandsstykke til kassetten med 11 speed (Fig 16). Der kan, i funktion af den anvendte kassettes mærke, forekomme forskelle i forhold til ovenstående, der skal betragtes som værende af generel karakter.

ADVARSEL!

Hold dig strengt til monteringsinstruktionerne fra producenten af dine kassettetandhjul med hensyn til specifikke montageteknikker, eventuelle yderligere afstandsstykker og tilspændingsmomenter.

BEMÆRK: Hvis du er i tvivl eller ikke er i stand til at montere dine kassettetandhjul, skal du kontakte din forhandler. Garantien gælder ikke for skader på cyklen og/eller Drivo II i tilfælde af forkert montering.

25\_VEDLIGEHOLDELSE

Drivoll kræver ikke noget specifikt vedligeholdelsesprogram. Det anbefales at udføre følgende pleje:

• Tør cykeltræneren af efter hver træning med en klud, for at forhindre aflejring af støv og sved.
• Udfør ikke nogen form for rengøring eller smøring af cyklen eller kæden, når den er monteret på Drivo II, idet rengøringsmidler vil kunne udrette uoprettelig skade på lejer eller andre interne mekaniske dele.
• Kontroller den korrekte fastspænding og at quick-release-funktionen virker korrekt før hver træning.
  ADVARSEL: Spændingen af den indre drivrem bliver kalibreret og kontrolleret på hvert enkelt produkt under samlingen af maskinen hos Elite. Forsøg aldrig på at ændre drivremmens spænding, da effekt-sensoren skal kalibreres på ny efter hver ændring af spændingen på herpå.
• Det er muligt at spænding på drivremmen reduceres efter længere tids anvendelse eller efter meget intens træning, hvilket resulterer i en upperfekt overførsel af den kraft bruger udøver på modstandssystemet. I dette tilfælde er det muligvis nødvendigt at foretage en forøgelse af spændingen på transmissionsremmen som anført herunder:

1) Tag lågen af, skema (Fig. 35).

2) Skru blokeringsskruen til justeringsskruen en omgang

ud, for at kunne indvirke på justeringsskruen (Fig. 36).

3) Indvirk på justeringsskruen og stram skruen en halv omdrejning, for at stramme remmen korrekt (Fig. 37).
4) Skru blokeringsskruen til justeringsskruen (i punkt 2) en omdrejning ind, for at fastholde justeringsskruen (Fig. 36).
5) Udfør kalibreringsproceduren beskrevet i afsnittet på side 26.
6) Hvis transmissionen stadig fungerer ujævnt efter denne handling, skal man gentage handlingen og afprøve resultatet igen.
7) Luk lågen när kalibreringen er fuldført. (Fig. 38).

ADVARSEL! Spænding af tandremmen må udelukkende udføres efter at have indhentet tilladelse hertil fra den tekniske service hos Elite (Fig. 39). Brud på forseglingen mod manipulation medfører bortfald af produktets garanti.

26 ADVARSEL!

• Drivo II bliver varm under brugen. Det er nødvendigt at vente til den køler af, før du berører skiverne.
• Brug cykeltræneren Drivo II som beskrevet i vejledningen.
• Drivo II er ikke udstyret med en nødbremse..

• Drivo II er designet og bygget til at sikre maksimal sikkerhed for brugeren og/eller tredjeparter, men det er nødvendigt at forhindre personer, børn eller dyr kan komme tæt på rullen under brugen, på grund af, at rullens og cyklens bevægelige dele kan medføre alvorlige skader i tilfælde af berøring.

• Stik aldrig fingre, smykker eller små genstande gennem åbningerne i Drivo II da der er stor risiko for at beskadige maskinen og/eller forårsage alvorlige skader på brugeren.

• Før du starter din træning, skal du placere cykeltræneren på et passende sted væk fra potentielt farlige objekter (møbler, borde, stole...) for at undgå enhver risiko for utilsigtet berøring hermed.
• Stativet er designet til brug med en enkelt rytter.
• Den øvre grænse for brugerens vægt er 113 kg / 250 lb i overensstemmelse med referencestandarden EN 957-1 Klasse HC
• Sørg for at kontrollere sikkerheden og stabiliteten af cyklen på Drivo II før hver træning.
• Der er ingen komponenter, der kan anvendes enkeltvis. Garantien er ugyldig, hvis enheden åbnes eller ændres.
• Da fødderne er skabt af et blødt, skridsikkert materiale, kan de efterlade spor af gummi på gulvet under brug.
• Efterlad ikke strømforsyningen i stikket på cykeltræneren, när den ikke er i brug.
• Opbevar ikke Drivo II i fugtige eller våde omgivelser. Dette kan beskadige de elektroniske dele.
• Brug kun den medfølgende strømforsyning. Drivo II's overensstemmelse med bekendtgørelserne i EU (se "Overensstemmelseserklæring" på side 113), vil kunne kompromitteres, hvis man ikke bruger den medfølgende strømforsyning.

27 EMBALLAGE

• Hvis cykeltræneren skal sendes til service eller sendes af andre årsager, er en korrekt emballering afgørende.
• Kobl forsyningskablet fra Drivo II;
• Anbring forsyningskablet i en beholder, som beskytter mod fugtighed.
• Pak Drivo II ned i den kasse, som den oprindeligt blev leveret i. Under forsendelser bliver pakker ofte udsat for mishandling og meget kraftige stød, hvorfor emballering, der ikke er tilstrækkeligt modstandsdygtig, vil kunne medføre uoprettelig skade på cykeltræneren. Denne type skade er ikke dækket af garantien.

Bemærk: Husk altid før cykeltræneren eller enhver del på maskinen sendes til service, først at tage kontakt til Elite, dennes distributør eller til din forhandler. Eventuelle indsendelser der ikke er aftalt forudgående, vil blive afvistz

28\_INFORMATION OM BORTSKAFFELSE AF PRODUKTET

1) I EU

Dette produkt er i overensstemmelse med direktiverne i EU 2002/95/EF, 2002/96/EF and 2003/108/EF.

Symbolet med den overstregede skraldespand på produktet eller på emballagen angiver, at produktet ved afslutningen af dets levetid skal indsamles adskilt fra andet affald.

Brugeren skal derfor ved produktets bortskaffelse, tage enheden til de relevante centre for særskilt indsamling af elektrisk og elektronisk affald, eller returnere det til forhandleren, når de køber et nyt tilsvarende apparat, i forholdet en til en.

Den særskilte indsamling for efterfølgende genanvendelse, behandling og miljøvenlig bortskaffelse af skrottet udstyr, er med til at forhindre negativ påvirkning af miljøet og menneskers sundhed og fremme genanvendelse af de materialer, der udgør enheden.

Ulovlig dumpning af produktet foretaget af brugeren indebærer administrative sanktioner i henhold til gældende lovgivning.

2) LANDE UDENFOR EU

Hvis du ønsker at bortskaffe dette produkt, bedes du kontakte de lokale myndigheder og bede om information vedrørende den korrekte bortskaffelsesmetode.

DEUTSCH

Opfylder alle de tekniske forskrifter for varen inden for området af anvendeligheden af EU-direktiverne 2014/35/UE og 2014/30/EU

Denne erklæring er udstedt under ansvar af fabrikanten og, hvis det er relevant, dennes repræsentant.

B o 106 Umístění a titul / Navn og stilling 氏名および役職名 / 01를 믿진拙

Fontaniva, 11/05/2018

Giulio Bertolo, CEO

1. I henhold til bekendtgørelse nr. 24 af 02/02/2002 og DIREKTIV EF 1999/44, giver ELITE s.r.l. garanti for sine produkter og de

anvendte materialer i en periode på to (2) år fra købsdatoen.
2. Udenfor garanti: For andre årsager end dem der kan tilskrives fabrikanten, såsom uagtsomhed eller skødesløs brug, ßtød, vedligeholdelse udført af ikke autoriserede personer, transportskader, normal slitage. Desuden udelukkes fra garantien: Upassende brug, forskellig fra det formål, som produktet er udviklet til og installation af samme, der ikke overholder instruktionerne fra ELITE s.r.l., for hvilke, producenten frasiger sig ethvert ansvar for eventuelle skader, der måtte opstå direkte eller indirekte som følge af ovenstående.
3. For produkter der repareres eller udskiftes på fabrikken eller på en af producentens servicecentre, er ELITE s.r.l. ikke ansvarlig for bortkomne produktet eller skader, der måtte forekomme under e transporten af samme.
4. For at opnå service under garantiperioden, skal "KUNDESERVICEKORTET" udfyldes grundigt og i alle dets dele og sendes, sammen med en kopi af kvitteringen eller anden form for dokumentation udstedt af sælger med angivelse af dennes navn og datoen, hvor salget blev foretaget. Hvis en af disse dokumenter mangler, er produktet kan garantien ikke gøres gældende.
5. Alle personfølsomme oplysninger, som kunden angiver på "KUNDESERVICEKORTET" vil blive behandlet i henhold til lov 31/12/1996 nr. 675.
6.Hvis der, i den dokumentation der er vedlagt produktet, findes en tegning med designet af det pågældende produkt, skal det defekte eller dårligt fungerende sted på produktet, der er genstand for klagen, angives ved at markere nummeret på tegningen med et kryds. Vedlæg tegningen til "KUNDESERVICEKORTET".
7. Elite s.r.l. forbeholder sig ret til at foretage tekniske og æstetiske ændringer sine produkter uden forudgående varsel.

GARANTIE DEUTSCH

I tilfælde af påvisning af fejl skal der tages kontakt til forhandleren i brugslandet.

Název výrobku/Produktnavn/製品名/제품 이름

Kód výrobku/Produktkode/製品の品目コード/제품 품목 코드

Zjištěný problem/Problem med produktet/ 欠陥についての説明 / 蒀량에 대한 설명

Datum koupě (potvrzené dokladem)/Købsdato (bevist af et dokument)/購入日(購入証明としての領収書付き)/구입일(영수증을 구매 증빙으로 제공)

Datum výroby (přitomné na výrobku)/Produktion dato (angivet på produktet)/ 生產年月日(品目上に記載)/ 제조일(물품에 표시됨)

Jméno prodejce/distributora (přitomné na etiketě originálního obalu)/Navn på forhandler/distributør (angivet på etiketten på den originale emballage)/ 小売業者/配送業者名(出荷時の段ボールラベルに記載)/ 판매처/유통업체 이름(원래 상자 라벨에 표시됨)

CODE 0165005
