Type	Affugter
Mærke	Qlima
Model	D 625
Strømforbrug (nom/max)	0.30-0.37 kW
Strømforsyning	220-240 V / ~50 Hz
Strøm (nom.)	1.66 A
Affugtningskapacitet (30°C, 80% RH)	25 L/24h
Affugtningskapacitet (27°C, 60% RH)	14 L/24h
Vandtankkapacitet	4 L
Luftstrøm (nom.)	173 m³/h
Anbefalet rumstørrelse	140-165 m³
Driftstemperaturområde	5-35°C
Automatisk afrimning	Ja
Hygrostat	Ja
Kompressortype	Stempelmotor
Kølemiddel / påfyldning	R134a / 184 g
Mål (B x D x H)	346 x 253 x 590 mm
Nettovægt	14.0 kg
Lydtryksniveau	39 dB(A)
Beskyttelsesklasse	IPX4
Sikringsstørrelse	250V, 10A
Tilstande	Dry (kontinuerlig) og Affugtning (40%-70% RH)
Timer (Tænd/Sluk)	1H, 2H, 4H, 8H
Blæsertrin	Lav, Høj
Filter	3-lags (net, 3M HAF, aktivt kul)
Afløbsmuligheder	Manuel spand eller kontinuerlig afløbsslange (15 mm medfølger)

Ofte stillede spørgsmål - D 625 QLIMA

Hvordan indstiller jeg det ønskede fugtighedsniveau?

Hvad gør 'Dry'-tilstanden?

Hvordan bruger jeg timerfunktionen?

Hvor ofte skal jeg rense filtrene?

Hvordan udskifter jeg filtrene?

Hvordan bruger jeg kontinuerlig afløb?

Hvad gør 'Børnesikring'-funktionen?

Hvorfor er det orange lys tændt?

Hvad gør 'Natilstand'?

Hvordan nulstiller jeg enheden efter strømsvigt?

BRUGSANVISNING D 625 QLIMA

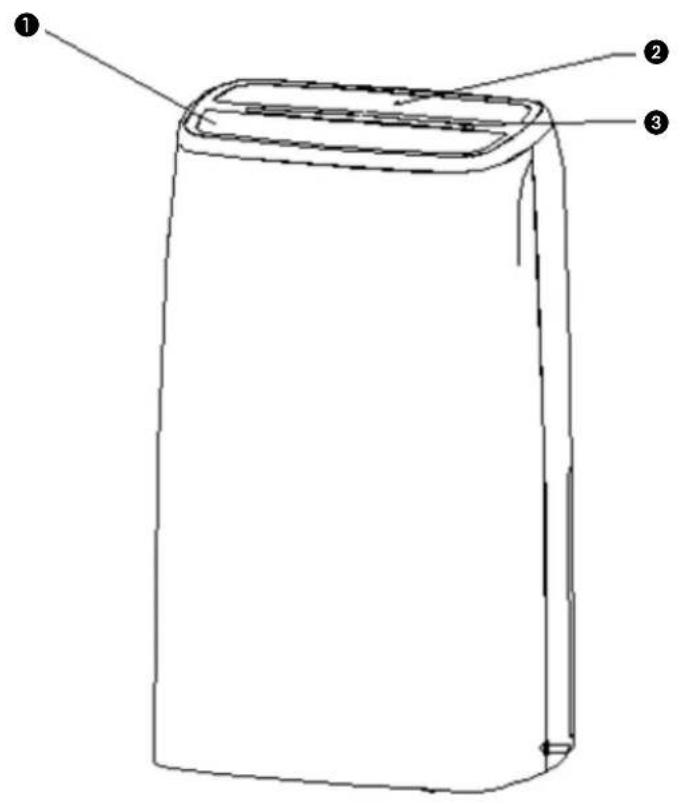

① Gitter
② Kontrolpanel
③ Lyssøjle
4 Luftindtag/filter
⑤ Opbevaring til ledning
6 Vandtank
⑦ Kontinuerlig afløbsforbindelse
8 Indikator for vandniveau

Læs denne brugsvejledning grundigt før apparatet tages i brug, og gem den til senere brug. Installer kun denne enhed, når den er i overensstemmelse med lokale/nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til at blive brugt som affugter i private hjem og er kun egnet til brug under normale husstandsforhold, indendørs i stue, køkken, badeværelse og garage. Denne enhed er kun egnet til jordforbindelse, tilslutningsspænding 220-240 V\~ / 50 Hz.

GENERELT

• For at opnå optimal ydelse fra din affugter må du ikke placere den i nærheden af en radiator eller nogen anden form for varmekilde.
• Sørg for, at alle vinduer lukkes for at opnå maksimal effektivitet.
• Affugterens kapacitet afhænger af temperaturen og luftfugtigheden i rummet. Ved lavere temperaturer fjernes mindre fugt.
• Sørg for, at skærmfiltret holdes rent. Dette for-hindrer unødigt strømforbrug og sikrer optimal effektivitet.
• Hvis strømforsyningen er blevet afbrudt, genstarter affugteren efter tre minutter. Den automatiske forsinkelse beskytter kompressoren.

VIGTIGT

Enheden SKAL altid have en jordforbindelse. Hvis strømforsyningen ikke jordes, må du ikke tilslutte enheden. Stikket skal altid være let tilgængeligt, når enheden er tilsluttet. Læs disse instruktioner nøje, og følg vejledningen.

Før du tilslutter enheden, skal du kontrollere følgende:

• Spændingsforsyningen skal svare til den netspænding, der er angivet på klassificeringsmærket.
• Stikkontakten og strømforsyningen skal være egnet til strømmen, der er angivet på klassifice-ringsmærket.
• Stikket på enhedens kabel skal passe ind i stikkontakten.
• Enheden skal placeres på en flad og stabil overflade.

Strømforsyningen til enheden skal kontrolleres af en anerkendt professionel, hvis du er i tvivl om kompatibiliteten.

- Denne maskine er ikke beregnet til brug af personer (herunder børn) med nedsat fysiske eller mentale evner eller sanseevner eller manglende erfaring og viden, medmindre de har modtaget opsyn og vejledning vedrørende brug af maskinen af en person, der er ansvarlig for deres sikkerhed.

- Apparatet er fremstillet i henhold til CE-sikkerhedsstandarder. Ikke desto mindre skal du være forsigtig som med enhver anden elektrisk enhed.

- Dæk ikke luftindtaget og/eller -udgangen.

- Tøm vandbeholderen, inden du flytter enheden.

- Lad aldrig enheden komme i kontakt med kemikalier.

- Nedsænk aldrig enheden i vand.

- Stik ikke genstande ind i åbningerne på enheden.

• Tag altid stikket ud af elforsyningen, før du ren-gør eller udskifter enheden eller dele af enheden.
• Brug aldrig et forlængerkabel til at forbinde enheden til elforsyningen. Hvis der ikke allerede findes en egnet jordet stikkontakt, skal der installeres én af en autoriseret elektriker.
• Børn bør holder under opsyn for at sikre, at de ikke leger med symaskinen.
• Reparationer og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller din leverandør. Følg brugs- og vedligeholdelses-vejledningen, som angivet i brugervejledningen til denne enhed.
• Tag altid stikket ud af stikkontakten, när den ikke er i brug.
• Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten, kundeserviceafdelingen eller personer med tilsvarende kvalifikationer for at forhindre fare.
• Dette apparat kan bruges af børn i alderen fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de involverede farer.
• Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

≥ 10 cm ≥ 10 cm ≥ 10 cm ≥ 20 cm

BEMÆRK!

- Brug aldrig enheden, hvis den har et beskadiget strømkabel, stik, kabinet eller kontrolpanel. Du må aldrig klemme strømkablet eller lade det komme i kontakt med skarpe kanter.

BEMÆRK!

- Hvis ikke instruktionerne følges, kan det medføre, at garantien ophæves på denne enhed.

KONTROLPANEL

• Laveste omgivende arbejdstilstand: 5°C / 40 % relativ fugtighed
• Højeste omgivende arbejdstilstand: 35°C / 90 % relativ fugtighed

• Vandspanden skal være installeret korrekt, for at affugteren kan fungere.
• Fjern ikke spanden, mens enheden er i drift.
• Hvis du ønsker at bruge afløbsslangen til at dræne vandet væk, skal du installere slangen, som beskrevet i kapitlet "Metode til dræning".
• Hver gang du trykker på den effektive knap på betjeningspanelet, vil du høre en "bip"-lyd.
• Når du tuner enheden, er driftsindikatoren ON. Driftsindikatoren er OFF under stand-by.

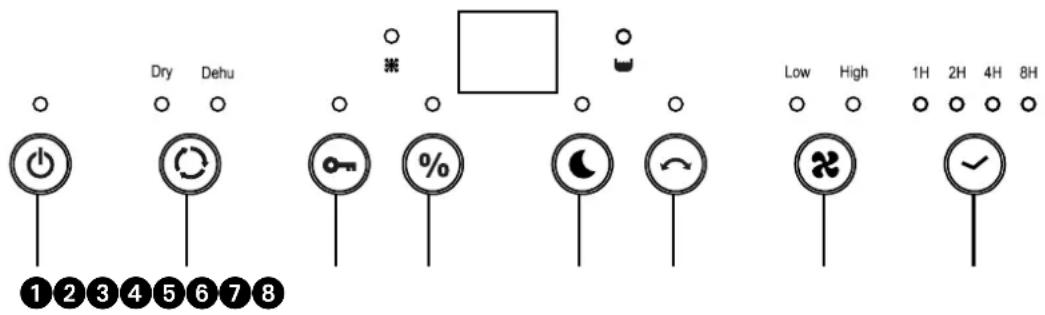

FUNKTIONER & NAVN PÅ TASTATURERNE

Tænd/SLUK (On/Off): Tænd/sluk for strømmen
② Tilstand (Mode): Tryk på knappen for at indstille automatisk tørring (Dry) eller affugtning (Dehu).
3 Låse (Lock): Tryk for at låse tasterne.
4 % Sæt (Set): Til at indstille kontinuerlig drift (CO) eller det ønskede luftfugtighedsniveau.
5 Tryk på knappen "Night mode" for at slukke for indikatorlyset. (Undtagen B∅RNELÅS-lyset)
6 Retning (Swing): Tryk for at ændre gitteres retning.
7 Hastighed (Speed): Tryk for at indstille ventilationshastigheden
8 √ Timer: Slå timeren til eller fra.

BRUG AF TASTATURET

1 Når enheden er sat i stikkontakten, høres 2 bip-signaler. Skærmen forbliver sort, indtil der trykkes på tænd/sluk-knappen.

2 Tryk på "MODE" for at vælge affugtning (Dehu) eller tørring (Dry)

(1) I Dry-tilstand vises Dry-symbolet sammen med CO (kontinuerlig) på skærmen. Ventilatorhastigheden øges til den højeste ventilatorhastighed (kun tilgængelig i Dry-tilstand). At have denne højere ventilationshastighed er nøglen til at tørre tingene hurtigere. Vi anbefaler også at ændre retningen af gitteret for at hjælpe med at flytte luften over det element, der skal tørres.
(2) Når Dehu-tilstand er valgt. Du kan trykke på SET for at vælge en ønsket relativ luftfugtighed (40%\~50%\~60%\~70%\~CO). Der er også mulighed for CO, der står for kontinuerlig og betyder, at maskinen ikke stopper ved en bestemt relativ fugtighed, men vil fortsætte med at tørre uanset rummets relative fugtighed.

3 B∅RNESIKRING

Hold knappen "LOCK" inde i 3 sekunder for at aktivere låsefunktionen, og derefter er alle funktionstaster låst. For at frigive denne funktion, tryk på LOCK-tasten igen i 3 sekunder.

4 Tryk på "SET" for at indstille den ønskede luftfugtighed 40%\~50%\~60%\~70%\~CO.

Det anbefales at indstille luftfugtighedsværdien til 50 %. Når apparatet f.eks. registrerer, at den aktuelle luftfugtighed er højere end eller lig med 55%, starter apparatet, og ventilatoren kører med høj hastighed. Når apparatet registrerer, at den aktuelle luftfugtighed er mindre end eller lig med 49%, stopper kompressoren, og ventilatoren kører med lav hastighed, mens strømindikatorlampen lyser.

5 RETNING: Tryk på knappen for at tænde/slukke retningsændringen.

Tryk på "SWING" for at dreje luftudtagets lamelbevægelse eller for at stoppe den.

6 HASTIGHED

Tryk på "SPEED" for at vælge, om ventilatoren skal køre ved høj eller lav hastighed.

7 TIMER (TÆND eller SLUK)

Apparatet skal være tilsluttet stikkontakten, og der skal leveres strøm til apparatet. Når apparatet er slukket på kontrolpanelet (skærmen og alle lysdioder er slukket), skal du trykke gentagne gange på tasten TIMER for at vælge det antal timer (1/2/4/8), der skal gå, før apparatet tænder.

Sådan slukkes apparatet:

Når apparatet er tændt på kontrolpanelet, skal du trykke gentagne gange på tasten TIMER for at vælge det antal timer (1/2/4/8), der skal gå, før apparatet slukker.

8 LYSS∅JLE

(1) Når maskinen kører, er det blå lys tændt.
(2) Når vandtanken er fuld, er det orange lys tændt, og indikationen "Vandtank fuld" lyser.

9 NATTETILSTAND

Når man trykker på lysknappen, mens maskinen arbejder, bipper summeren én gang. Det digitale display, LED-lyset og det blå dekorationslys er slukket, men strømlampen lyser. (Bemærk: børnelåslampen lyser, hvis maskinen er i børnelåsfunktion.) Når du trykker på lysknappen igen, bipper summeren en gang. Det digitale display fungerer normalt, tilsvarende tilstand eller funktionslys vises normalt.

VANDTANK FULD

Når tanken er fuld, slukker apparatet automatisk, og summeren vil lyde 10 gange. Indikatorlyset for "strøm" og "vandtank fuld" vil lyse op.Affugtningsprocessen genstarter først, når vandtanken er blevet tømt og sat tilbage igen. Når den er sat tilbage korrekt, slukker lysdioden. Forsøg IKKE at ændre eller fjerne flydemekanismen. Dette kan resultere i, at tanken flyder over.

AUTOMATISK GENSTART

1 Hvis enheden slukkes og er i standby-tilstand, vil enheden huske den seneste indstilling, når den tændes igen.
2 I tilfælde af strømsvigt vil maskinen genstarte automatisk ved de indstillinger, som var valgt inden strømafbrydelsen.
3 Hvis brugeren indstiller funktionen "børnesikring" og "timer", slukker enheden, när tiden er gået, men børnesikringsfunktionen slukker, när enheden genstarter.

AUTOMATISK AFRIMNING

Når maskinen kører i lave temperaturer, kan fordamperen fryse til. For at beskytte kølesystemet er denne enhed forsynet med en automatisk afrimningsfunktion.

KOMPRESSORBESKYTTELSESFUNKTION

Denne enhed er udstyret med en kompressorbeskyttelsesfunktion, så ventilatoren kører i 3 minutter, før kompressoren starter.

REGISTRERING AF K∅LEMIDDELLÆKAGE

Kølemiddellækagefunktionen slukker automatisk for apparatet, hvis der registreres en lækage. Den digitale skærm blinker, og knapperne vil ikke reagere, før enheden er genstartet.

KONTINUERLIGT AFL∅B

En afløbsslange på 15 mm medfølger. Sæt afløbsslangen i afløbet og forlæng slangen til et egnet dræningsanlæg.

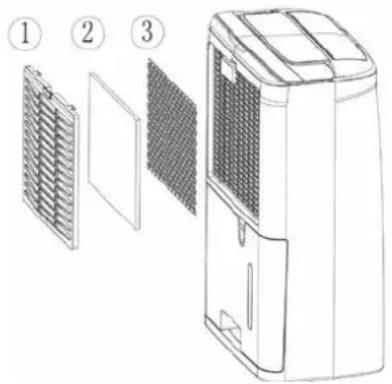

LUFTFILTER

Affugterne er udstyret med en 3-lags filterpakke til rensning af den cirkulerede rumluft. 3-lags-filterpakken består af et skærmfilter og 3M^TM HAF og aktivt kulfilter (separat pakket). Disse filtre skal placeres i overensstemmelse med instruktionerne, før affugterne betjenes.

• Tag vandbeholderen ud (se afsnittet "AFL∅BSMULIGHED").
• Tag skærmfiltret ud ved at trykke fast ned på den øverste del af skærmfilteret med 2 eller 3 fingre. Skærmfilteret vil bøjes, og de to sikringskroge på oversiden af skærmfilteret kan løsnes fra dets dedikerede huller. Skærmfilteret er nu afmonteret og kan nemt fjernes.
• Tag det nu synlige 3M ^TM HAF-filter og det aktive kulfilter ud.

Skærmfilteret skal rengøres regelmæssigt med en støvsuger for at undgå blokering af luftstrømmen. Det behøver ikke periodisk udskiftning.

Nyt filter

Anbefalet udskiftning af filter

Det aktive kulark kan rengøres med støvsuger, når det er støvet, men skal skiftes samtidig med 3M™ HAF-filteret.

BEMÆRK!

• Brug aldrig affugteren uden skærmfilteret!
• At køre enheden uden aktivt kulfilterpapir og/eller 3M™ HAF-filterpakke medfører ingen skade på affugteren. I så fald fjernes usundt støv ikke.
• Filtre til udskiftning fås hos din forhandler. / www.qlima.com

INDSÆTNING AF NYE FILTRE:

• Indsæt det nye 3M ^TM -filter og det nye filter med aktivt kul. Filteret med aktivt kul på siden der er længst inde i maskinen, og 3M ^TM -filteret på maskinens yderste side.
• Placer de nedre 2 kroge i hullerne, der er beregnet til det, sæt de to øvre kroge i de 2 huller, der er beregnet til det. Skærmfilteret skal bøjes lidt, dette skal gøres ved at trykke på toppen af skærmfiltret med 2 eller 3 fingre.

METODER TIL DRÆNING

• Fjern ikke spanden, när enheden er i drift eller netop er stoppet. Ellers kan det medføre, at vandet drypper på gulvet.
• Brug ikke slangen, hvis du bruger vandspanden til at opsamle vand. Når slangen er tilsluttet, vil vandet blive drænet ud igennem den i stedet for i spanden.

1 Tag fat i håndtaget i bunden af vandspanden og træk den ud i pilens retning.
2 Tøm spanden ved at holde fast i håndtaget i bunden af spanden med den ene hånd og i toppen af spanden med den anden hånd.
3 Sæt spanden tilbage i affugteren efter pilens retning.

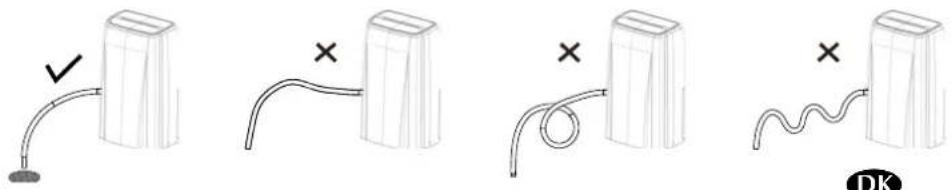

METODE 2 - AFL∅BSSLANGE

1 Brug den medfølgende slange.
2 Fjern spanden fra enheden som anvist.
3 Træk afløbsslangen ind i dysen og sørg for, at den er forsvarligt låst.
4 Sæt spanden tilbage. Sørg for, at slangen går igennem spandens hul til dræning og er placeret nedad. Før slangen til gulvafløbet og dæk derefter hullet til med et låg. Bemærk, at afløbsslangen ikke bør presses, da vandet ellers ikke kan drænes ud.

Når du ønsker at tage afløbsslangen af, skal du forberede en beholder til at opsamle vandet fra dysen.

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL:

• Før rengøring skal du slukke for affugteren og afbryde strømmen. Ellers kan det føre til elektrisk stød.
• Vask ikke affugteren med vand, da det kan føre til elektrisk stød.
• Brug ikke flygtig væske (såsom fortynder eller benzin) til at rense affugteren. Ellers vil det skade enhedens udseende.

GITTER OG KASSE

Rengøring af kassen:

Når der er støv på kassen, skal du bruge et blødt håndklæde til at støve den af; Når kassen er meget beskidt (fedtet), kan du bruge et mildt rengøringsmiddel til at rense den. Rengøring af filteret: Brug en støvsuger eller en børste.

PLEJE EFTER SÆSONBRUG

Kontroller følgende, inden du kontakter teknisk support.

Problem Mulige årsager Løsning
Enheden virker ikke. Strømmen er ikke tilsluttet. Sæt stikket i stikkontakten.
Enheden affugter ikke. Vandbeholderen er fuld. Fjern vandet fra beholderen.
Temperaturen eller den relative luftfugtighed i rummet, hvor enheden er i brug, er for lav.		Det er normalt, at enheden ikke affugter under disse forhold.
Affugteren virker, men den reducerer ikke den relative luftfugtighed tilstrækkeligt.	Rummet er for stort.	Vi anbefaler at bruge en affugter med en større kapacitet.
	Der er for mange kilder til fugt.	Vi anbefaler at bruge en affugter med en større kapacitet.
	Der er for meget udluftning.	Reducér udluftningen (luk vinduer og døre).

GARANTIBETINGELSER

Der er to års garanti på din affugter fra købsdatoen. Alle materiale- eller produktionsfejl vil blive repareret gratis.

Følgende er gældende:

• Alle krav om kompensation, herunder følgeskader, vil ikke blive opfyldt.
• Reparationer eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantien.
• Garantien bortfalder, hvis der foretages ændringer, monteres uoriginale komponenter eller hvis affugteren er blevet repareret af en tredjepart.
• Komponenter, som er underlagt normal slitage, såsom luftfiltret, er ikke dækket af garantien.
• Garantien gælder kun ved fremvisning af den originale, uændrede, og datostemplede kvittering.
• Garantien dækker ikke skader forårsaget af handlinger, der afviger fra dem, som er beskrevet i brugsanvisningen eller ved forsømmelse.
• Fragtomkostninger og risikoen ved forsendelse af affugteren eller dele af affugteren skal altid afholdes af køberen.

For at undgå unødvendige udgifter, anbefaler vi, at du altid konsulterer brugervejledningen. Hvis dette ikke løser problemet, skal affugteren afleveres til distributøren til reparation.

Elektriske apparater må ikke bortskaffes som usorteret kommunalt affald; brug

særskilte indsamlingscentre. Kontakt de lokale myndigheder for oplysninger vedrørende tilgængelige indsamlingssystemer. Hvis elektriske apparater bortskaffes på lossepladser eller affaldsdepoter, kan farlige stoffer sive ned i grundvandet og gå ind i fødekæden og dermed skade dit helbred og din sundhed. Når gamle apparater erstattes af nye, er forhandleren lovmæssigt forpligtet til i det mindste at tage gratis imod dit gamle apparat til bortskaffelse. Kast ikke batterier i ilden, da de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller ødelægger fjernbetjeningen, skal du tage batterierne ud og smide dem væk i overensstemmelse med de gældende regler, da de er skadelige for miljøet.

Miljøoplysninger: Dette udstyr indeholder fluorholdige drivhusgasser, der er omfattet af Kyoto-protokollen. Den bør kun betjenes eller afmonteres af fagligt uddannet personale.

Dette udstyr indeholder R134a-kølemiddel i mængden, som angivet i tabellen ovenfor. Lad ikke R134a slippe ud i atmosfæren: R134a er en fluorholdig drivhusgas med et potentiale for global opvarmning (GWP) = 1300

TEKNISK SPECIFIKATION

Model D620 D625
Strømforbrug (nom./maks.) kW 0,26-0,32 0,30-0,37
Strømtilførsel V / Hz / Ph 220-240 / ~ 50 / 1 220-240 / ~ 50 / 1
Aktuel (nom.) A 1,56 1,66
Affugtningskapacitet (fugtfjernelse) ved 30°C, 80 % RH	I / 24h 20 25
Affugtningskapacitet (fugtfjernelse) ved 27°C, 60 % RH	I / 24h 12 14
Kapacitet for vandbeholder I 4 4
Luftstrøm (nom.)*	m3/h	160	173
Til værelser op til*	m3	100 - 130	140 - 165
Driftsområde	°C	5 - 35	5 - 35
Automatisk afrimning		Ja	Ja
Hygrostat		Ja	Ja
Kompressortype		Udvekslende	Udvekslende
Kølemiddeltype / -fyldning	R / klasse	R134a / 170	R134a / 184
Tryksugning / -udledning (maks.)	MPa	2,5 / 9,5 (15,3)	3,3 / 11,7 (15,8)
Dimensioner (b x d x h)	mm	346 × 253 × 590	346 × 253 × 590
Nettovægt	kg	13,2 14,0
Bruttovægt	kg	14,4 15,2
Lydtryksniveau *	dB(A)	39 39
Enhedsbeskyttelse	IP	IPX4	IPX4
Sikringsbedømmelse		250V, 10A	250V, 10A

* Skal bruges som indikation
Med forbehold for ændringer uden forudgående varsel.
