Produkttype	Split-type klimaanlæg (indendørs + udendørs enhed)
Mærke	Panasonic
Model	PA-WDHWM80ZNT
Indendørs enheds dimensioner (B x H x D)	Ca. 790 x 290 x 230 mm
Udendørs enheds dimensioner (B x H x D)	Ca. 700 x 510 x 260 mm
Nettovægt (indendørs)	Ca. 9,5 kg
Nettovægt (udendørs)	Ca. 27 kg
Strømforsyning	220-240 V, 50 Hz, enkelt fase
Kølekapacitet	2,5 kW (ca. 8.500 BTU/h)
Varmekapacitet	3,2 kW (ca. 10.900 BTU/h)
Energieffektivitetsforhold (EER) / COP	EER 3,2 / COP 3,5 (typisk)
Kølemiddeltype	R32
Luftstrømningshastighed (høj)	600 m³/h (indendørs enhed)
Støjniveau (indendørs/udendørs)	Indendørs: 26-45 dB / Udendørs: 50-55 dB
Funktioner	Køling, opvarmning, affugtning, ventilator, timer, sleep mode, auto genstart
Betjening	Fjernbetjening inkluderet, LCD-skærm på indendørs enhed
Filtertype	Vaskbart forfilter, valgfrit PM2.5 filter
Vedligeholdelse	Rengør filter hver 2. uge; professionel service årligt
Sikkerhedsfunktioner	Overophedningsbeskyttelse, spændingsudsving beskyttelse, automatisk ventilator stop
Reservedele tilgængelighed	Filter, fjernbetjening, ventilatormotor, kompressor (servicenetværk)
Reparationsindeks	7,5/10 (baseret på reservedele tilgængelighed og design)

Ofte stillede spørgsmål - PA-WDHWM80ZNT PANASONIC

Hvordan installerer jeg Panasonic PA-WDHWM80ZNT klimaanlægget?

Installationen bør udføres af en kvalificeret fagperson. Indendørs enheden skal monteres på en solid væg mindst 15 cm fra loftet med klar luftgennemstrømning. Udendørs enheden skal placeres på en plan overflade med tilstrækkelig ventilation. Se installationsvejledningen for detaljerede trin og afstandskrav.

Hvor ofte skal jeg rengøre luftfilteret?

Rengør luftfilteret hver 2. uge under normal brug. For at rengøre, åben frontpanelet, fjern filteret, vask med vand og mildt rengøringsmiddel, tør grundigt, og geninstaller. Et snavset filter reducerer effektivitet og luftkvalitet.

Hvad betyder 'fejlkode H00'?

Fejlkode H00 indikerer normal drift eller ingen fejl. Hvis andre koder som H11 (indendørs/udendørs kommunikationsfejl) eller H99 (kompressorlås) vises, se fejlkodetabellen i manualen eller kontakt Panasonic support.

Kan jeg bruge dette klimaanlæg til opvarmning om vinteren?

Ja, PA-WDHWM80ZNT er en varmepumpe model der giver både køling og opvarmning. Den kan fungere effektivt ved udendørstemperaturer så lave som -10°C. Ved ekstrem kulde kan en supplerende varmekilde være nødvendig.

Hvordan kan jeg spare energi med denne enhed?

Brug ECO-tilstand for at optimere energiforbruget, indstil termostaten til 24-26°C til køling og 20-22°C til opvarmning, rengør filtre regelmæssigt, og sørg for at vinduer og døre er lukkede. Timerfunktionen kan også hjælpe med at undgå unødvendig drift.

Hvorfor køler mit klimaanlæg ikke ordentligt?

Kontroller om filteret er snavset, termostaten er indstillet korrekt, udendørs enheden ikke er blokeret, og rummets døre/vinduer er lukkede. Hvis problemet fortsætter, kontroller for kølemiddellækager eller en defekt kompressor; kontakt en tekniker.

Hvordan bruger jeg fjernbetjeningen til at indstille en timer?

Tryk på TIMER knappen på fjernbetjeningen. Brug + eller - til at indstille ønsket tænd/sluk-tid. Bekræft ved at trykke på SET. Fjernbetjeningen viser timersymbolet. For at annullere, tryk på TIMER indtil intet symbol vises.

Hvilken type kølemiddel bruger denne model?

Panasonic PA-WDHWM80ZNT bruger R32 kølemiddel, som er mere miljøvenligt end R410A. R32 har lavere global opvarmningspotentiale (GWP) og højere energieffektivitet. Sørg for at enhver service håndterer R32 korrekt.

Hvordan nulstiller jeg klimaanlægget efter et strømsvigt?

Enheden har auto genstart funktion: efter strømmen vender tilbage, vil den genoptage driften med de tidligere indstillinger inden for få minutter. Hvis ikke, sluk og tænd den ved hjælp af fjernbetjeningen eller tænd/sluk knappen på indendørs enheden.

Hvor kan jeg finde reservedele til denne model?

Autoriserede Panasonic servicecentre har reservedele som filtre, fjernbetjeninger, ventilatormotorer og PCB-kort. Brug Panasonic hjemmeside eller kontakt lokal support for at bestille. Brug altid originale dele for garanti dækning.

BRUGSANVISNING PA-WDHWM80ZNT PANASONIC

Apparatet må kun betjenes af børn over 8 år, ældre og personer med fysiske, sensoriske eller psykiske handicap samt personer uden erfaring med og viden om apparatet, når der føres tilsyn med disse eller de har modtaget instruktioner i sikker brug af apparatet og er informeret om de potentielle risici.

Lad aldrig børn lege med apparatet.

Børn må ikke rengøre eller udføre vedligeholdelse af apparatet uden tilsyn.

Varmepumpen skal altid transporteres i opretstående position. Det kan undtagelsesvis vippes 35° i alle retninger. Pas på ikke at beskadige kabinettet eller varmepumpens vitale dele under transport.

Varmepumpen er ikke beregnet til industriel brug samt i bygninger, hvor der forekommer ætsende og eksplosive stoffer.

Tilslutning af varmepumpen til lysnettet skal foretages i overensstemmelse med gældende standarder for elektriske apparater. Der bør monteres en afbryder til alle poler mellem varmepumpen og lysnettet i henhold til gældende nationale installationsstandarder.

⚠️ Varmepumpen må ikke køre uden vand i varmtvandsbeholderen, da dette medfører en risiko for, at kompressoren ødelægges!

⚠️ Installation skal foretages i overensstemmelse med gældende regler og producentens vejledning. Den skal foretages af en autoriseret installatør.

It Der skal installeres en sikkerhedsventil med et mærketryk på varmepumpens indløbsrør for at forhindre, at trykket i kedlen stiger mere end 0,1 MPa (1 bar).

Der kan dryppe vand fra sikkerhedsventilens udløbsåbning, så udløbsåbningen skal være indstillet til atmosfærisk tryk.

⚠ Sikkerhedsventilens udløb skal monteres, så den vender nedad, i et frostfrit område.

For at sikre, at sikkerhedsventilen fungerer korrekt, skal brugeren foretage regelmæssig kontrol og fjerne kalk samt kontrollere, at sikkerhedsventilen ikke er blokeret.

Der må ikke monteres en stopventil mellem varmepumpen og sikkerhedsventilen, da den vil hindre sikkerhedsventilens funktion!

Før varmepumpen sættes i drift, skal der øverst på enheden monteres to 90° knæk (ø125 mm), der vender i modsat retning af hinanden. Der skal være tilstrækkelig udluftning i lokalet.

Der er strøm på elementerne i den elektroniske styreenhed, også når der er trykket på slukfeltet (9) på varmepumpen.

Hvis varmepumpen kobles fra strømforsyningen, skal alt vand tømmes af pumpen for at undgå, at det fryser.

Vand kan tømmes af pumpen via kedlens tilløbsrør. Det anbefales at montere et specialelement eller en udløbsventil mellem tilløbsrøret og sikkerhedsventilen til dette formål.

Du må ikke selv forsøge at reparere fejl i varmepumpen. Kontakt en autoriseret installatør.

INTRODUKTION

Kære kunde

Tillykke med dit nye Aquarea produkt. Denne varmepumpe til opvarmning af sanitærvand er et af de mest avancerede apparater i sin klassen. Materiale, design og testning er udført i overensstemmelse med relevante gældende standarder. Effekt, kapacitet og sikkerhedssystemer er testet grundigt. Test er foretaget individuelt for hver komponent samt for det færdige produkt i henhold til internationale kvalitetsstandarder. Læs denne Installations- og brugervejledning grundigt, før enheden tages i brug, for at undgå eventuelle problemer, som kan medføre skader på produktet. Gem denne vejledning til fremtidig brug i forbindelse med drift og vedligeholdelse af varmepumpen. Du er naturligvis altid velkommen til at kontakte en af vores erfarne autoriserede installatører i forbindelse med periodisk vedligeholdelse.

BRUG

Denne enhed er udviklet til produktion af sanitærvand i boliger og bygninger, hvor forbruget af varmt vand (40 °C) ikke overstiger 150-250 l. Apparatet skal kobles til hovedvandforsyningen og lysnettet. Luftindsugningen og luftudblæsningen skal også skabes ved at konstruere indsugnings- og udblæsningskanalerne til og fra det tilstødende lokale.

Når enheden installeres i et rum med badekar eller bruser, skal kravene i IEC-standard nr. 60364-7-701 (VDE 0100, del 701) overholdes. Enheden monteres på væggen ved hjælp af særlige vægbolte med en nominel diameter på minimum 8 mm, og enheden skal altid monteres i opretstående position. Kontroller, at monteringsstedet på væggen er tilstrækkelig forstærket, hvis væggen ikke er stærk nok. VI anbefaler, at der etableres tilstrækkelig plads mellem gulvet og enheden for at sikre nem adgang til Mg-anoden (i forbindelse med vedligeholdelse eller udskiftning – fig. 4). I modsat fald skal enheden afmonteres fra væggen, før service udføres.

Varmepumpen må ikke anvendes til andre formål end dem, der er angivet i denne vejledning. Enheden er ikke beregnet til industriel brug samt brug i bygninger, hvor der forekommer ætsende og eksplosive stoffer.

Producenten påtager sig intet ansvar for skader, som skyldes forkert installation eller brug, der ikke er i overensstemmelse med installations- og brugsvejledningen.

Brugsvejledningen udgør en komponent og en vigtigt del af dette produkt, og den skal udleveres til kunden. Læs advarslerne omhyggeligt, da de indeholder vigtige anvisninger vedrørende sikkerhed under drift, brug og vedligeholdelse.

Gem vejledningen til senere brug.

Mærkningen af varmepumpen er angivet på mærkeskiltet på enhedens underside mellem de to indløbsrør til sanitærvand.

Når emballagen er fjernet, skal indholdet kontrolleres. Kontakt forhandleren i tilfælde af tvivl. Lad aldrig børn lege med emballagen (spændebånd, plastpose, flamingo etc.). Det kan medføre ulykker. Emballagen skal fjernes og bortskaffes sikkert og på en miljøvenlig måde.

OPBEVARING OG TRANSPORT

Varmepumpen skal opbevares i opretstående position på et rent og tørt sted.

DRIFTSPRINCIP

Varmepumpen er en termodynamisk varmegenerator, der trækker varme fra et lavt temperaturniveau (f.eks. varme fra den omgivende luft) til et højere temperaturniveau (f.eks. varmt sanitærvand).

Den varme, der trækkes fra den omgivende luft, og den elektriske energi genererer varmeenergi, der kan bruges til opvarmning af sanitærvandet.

Fig. 1: Diagram over energiflowet gennem varmepumpeenheden
MÅL

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* - DIN-norm
** - NF-norm
285
	170
	324			589
	350
							A
				B
	350							533
	294			264
E				C
D

Fig. 2: Varmepumpens tilslutnings- og installationsmål [mm]

TEKNISKE EGENSKABER

Type		PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Volumen	[l]	80	100	120
Nominelt tryk	[MPa (bar)]	≤ 1,0 (10)
Vægt/med påfyldt vand	[kg]	58 / 138	62 / 162	68 / 188
Rustbeskyttelse af tanken		Emaljeret / Mg-anode
Isoleringstykkelse	[mm]	40 - 85
Beskyttelsesgrad		IP24
Maks. tilsluttet belastning	[W]	2350
Spænding		230 V / 50 Hz
Varmelegemer, antal og effekt	[W]	2 x 1000
Elektricitetsbeskyttelse	[A]	16
Justeret vandtemperatur	[°C]	55
Maksimumtemperatur (HP / el. varmeaggregat)	[°C]	55 / 75
Legionellakontrolprogram	[°C]	70
Installationens temperaturområde	[°C]	2 til 35
Driftszone – luft	[°C]	--7 til 35
Kølemiddel		R 134a
Kølemiddelmængde	[g]	540
*Opvarmningstid A15 / W10-55	[t:min]	4:40	5:40	6:40
*Energiforbrug under opvarmning A15 / W10-55	[kWh]	0,99	1,19	1,41
Type målt emissionscyklus		M	M	M
*Energiforbrug i den valgte emissionscyklus A15 / W10-55	[kWh]	2,04	2,05	2,08
*COP _DHW i den valgte emissionscyklus A15 / W10-55		3,10	3,10	3,10
*Opvarmningstid A7 / W10-55	[t:min]	5:20	6:50	8:41
**Energiforbrug under opvarmning A7 / W10-55	[kWh]	1,12	1,43	1,78
**Energiforbrug i den valgte emissionscyklus A7 / W10-55	[kWh]	2,45	2,35	2,51
*COP _DHW i den valgte emissionscyklus A7 / W10-55		2,65	2,63	2,61
Maks. mængde brugbart vand (min 40 °C)	[l]	90 130 142
Strøm ved standby iht. EN16147	[W]	19	20	27
Lydeffekt/lydtryk ved 1 m	[dB(A)]	51 / 39,5
Lufttilslutninger	[mm/m]	ø125 (☐150x70) / 15
Driftsluftflow	[m3/t]	100-230
Maksimalt acceptabelt trykfald i rørledningen (volumetrisk luftflowhastighed 100 m3/t) [Pa]		95

(*) Opvarmning af vand til 55 °C ved en indsugningslufttemperatur på 15 °C, 74 % fugtighed, og en indløbstemperatur for vand på 10 °C; iht. EN16147-standarden.
(*) Opvarmning af vand til 55 °C ved en indsugningslufttemperatur på 7 °C, 89 % fugtighed, og en indløbstemperatur for vand på 10 °C; iht. EN16147-standarden.

INSTALLATION AF VARMEPUMPEN

Varmepumpen kan køre på omgivende luft eller luft fra andre bygninger. Varmepumpen skal installeres i et frostfrit rum. Ved valg af installationssted er det især vigtigt, at luftindsugningen placeres et støvfit sted, da støv påvirker varmepumpens ydelse negativt. Ved valg af installationssted skal væggens styrke tages i betragtning. Kan den bære vægten af varmepumpen samt vandet i kedlen? Træf alle nødvendige forholdsregler til forebyggelse af, at støj og vibrationer fra driften af anlægget overføres via vægge til bygninger, hvor dette ville være til gene (soveværelser, opholdsrum). Varmepumpen samt luftindsugningen må ikke installeres i bygninger, hvor der er installeret andet udstyr, der forbruger luft (gaskedler, brændeovne, støvudsugningsudstyr mm.). Under installation skal minimumafstande til væg, gulv og loft overholdes. Kondensudløbet fra varmepumpen er placeret nederst til venstre i form af et plastrør med en udvendig diameter på 18 mm. Dette rør skal kobles til det udvendige kondensafløbsrør og ledes ud i kloaksystemet eller en beholder. Mængden af kondensvand afhænger af lufttemperaturen og fugtigheden, når varmepumpen er i drift.

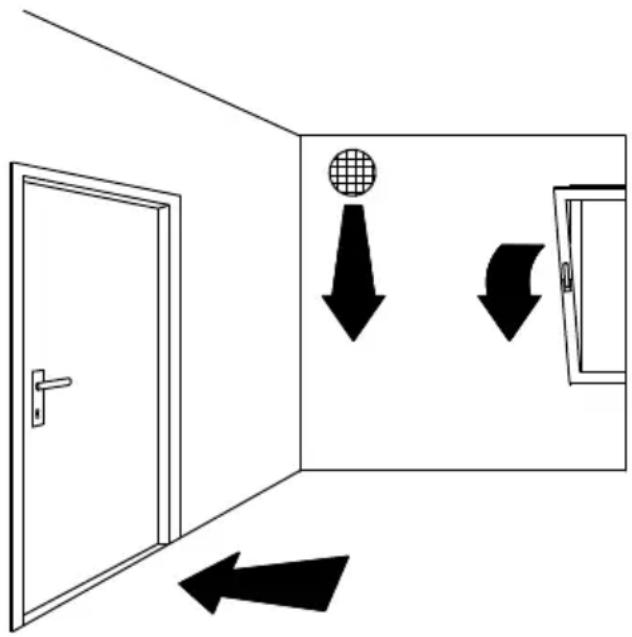

For at undgå tryksænkning i bygningen skal der regelmæssigt tilføres frisk luft. Den ønskede luftudskiftningshastighed for en boliger 0,5. Det betyder, at al luften i bygningen udskiftes i løbet af to timer. Det er ikke tilladt at tilslutte varmepumpen til den samme rørledning som emhætten eller suge luft ud fra flere mindre lejligheder eller suiter.

For at minimere overførslen af støj og vibrationer gennem væggene og ind i rum, hvor dette ville være til gene (soveværelser, opholdsrum) bør følgende forholdsregler træffes:

• installer fleksible armaturer på til hydrauliksamlinger
• installer en fleksibel slange til røret til indsugnings-/udblæsningsluft
• planlæg vibrationsisolering til vægåbninger
• planlæg støjdæmpning til indblæsnings-/udsugningsluft
• rør til indsugnings-/udblæsningsluft skal monteres ved hjælp af støjdæmpende anordninger
• planlæg vibrationsisolering mod væggen

a) Drift med brug af omgivende luft

Under denne type drift opvarmer enheden vandet i boligen udelukkende ved hjælp af den energi, der genereres fra luften fra det rum, hvor enheden er installeret.

Varmepumpen skal installeres i et ventileret, frostfrit rum, eventuelt i nærheden af andre varmekilder. For at sikre optimal ydelse for varmepumpen anbefaler vi et godt ventileret rum af tilstrækkelig størrelse med en temperatur mellem 15° C og 25° C. Det er vigtigt at sørge for, at luftindsugningen i rummet er tilstrækkelig. Der skal monteres knæk på varmepumpen, og disse skal vendes, så luften ikke blandes. Varmetabet er større i bygninger, hvor luften er koldere.

Hvis varmepumpen er installeret i et frostfrit rum, og temperaturen er under 7° C, kører varmepumpen i normal driftstilstand.

min 20 cm

min 25 cmmin 2

min 75 cm

min 150 cm

Fig. 4: Minimumkrav til installation af HP

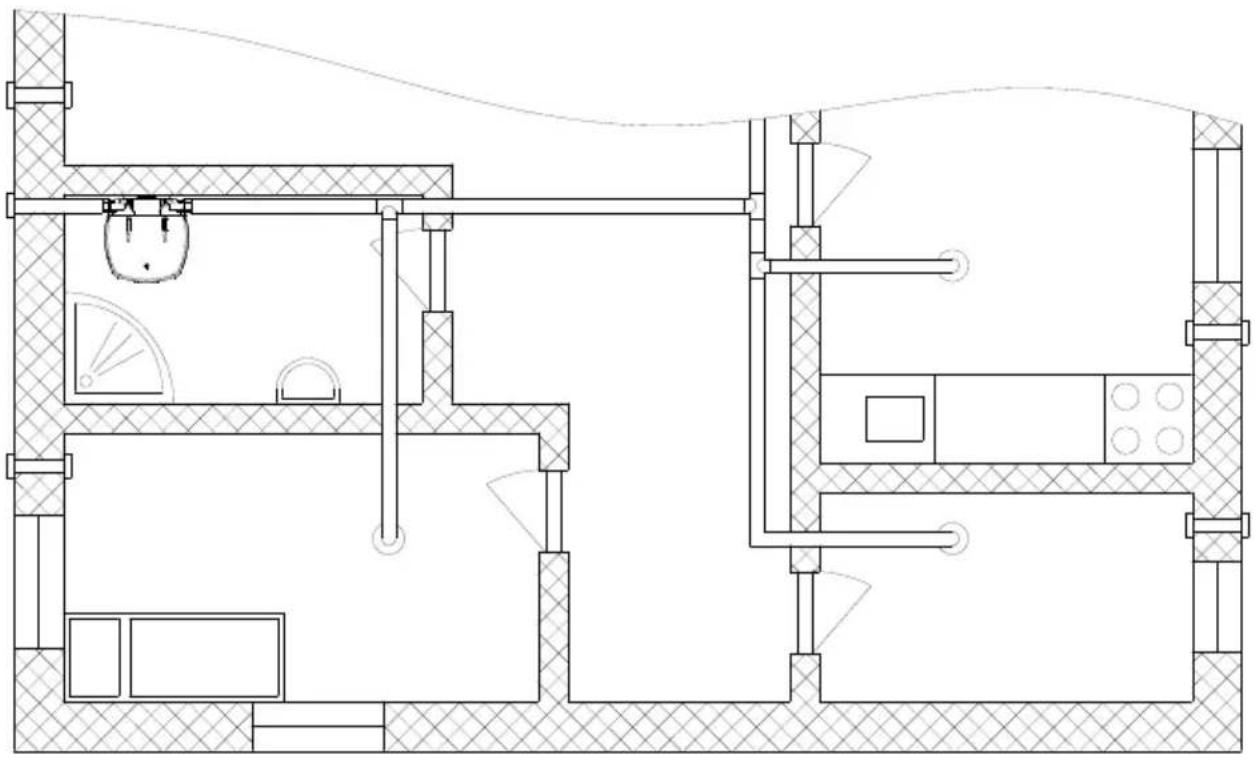

b) Drift med brug af luft fra andre bygninger

Under denne type drift anvender varmepumpen luft fra andre bygninger via et rørsystem. Det anbefales at isolere rørsystemet for at undgå kondensdannelse.

Hvis der anvendes udeluft, skal den udvendige del være tildækket for at undgå, at der kommer snavs eller sne i apparatet. Udover trækket i rør og knæk skal brugeren være opmærksom på, at øget træk også medfører et højere støjniveau.

Ved brug af udeluft skal brugeren overholde minimumdiameteren for rørene på ø125 mm eller □150x70.

En konstant effektiv drift af pumpen kan opnås ved at installere spjæld til indsugning af luft fra bygningen, hvorefter den udledes i eller uden for bygningen. Hvis lufttemperaturen er under -7° C, aktiveres varmelegemerne til opvarmning af brugsvand. Varmepumpen kører i reservetilstand.

Ved planlægning af rørsystemet til indsugning og udblæsning af luft til og fra varmepumpen er det afgørende, at der tages højde for blæserens aerodynamiske egenskaber, da denne også medfører tab af statisk tryk.

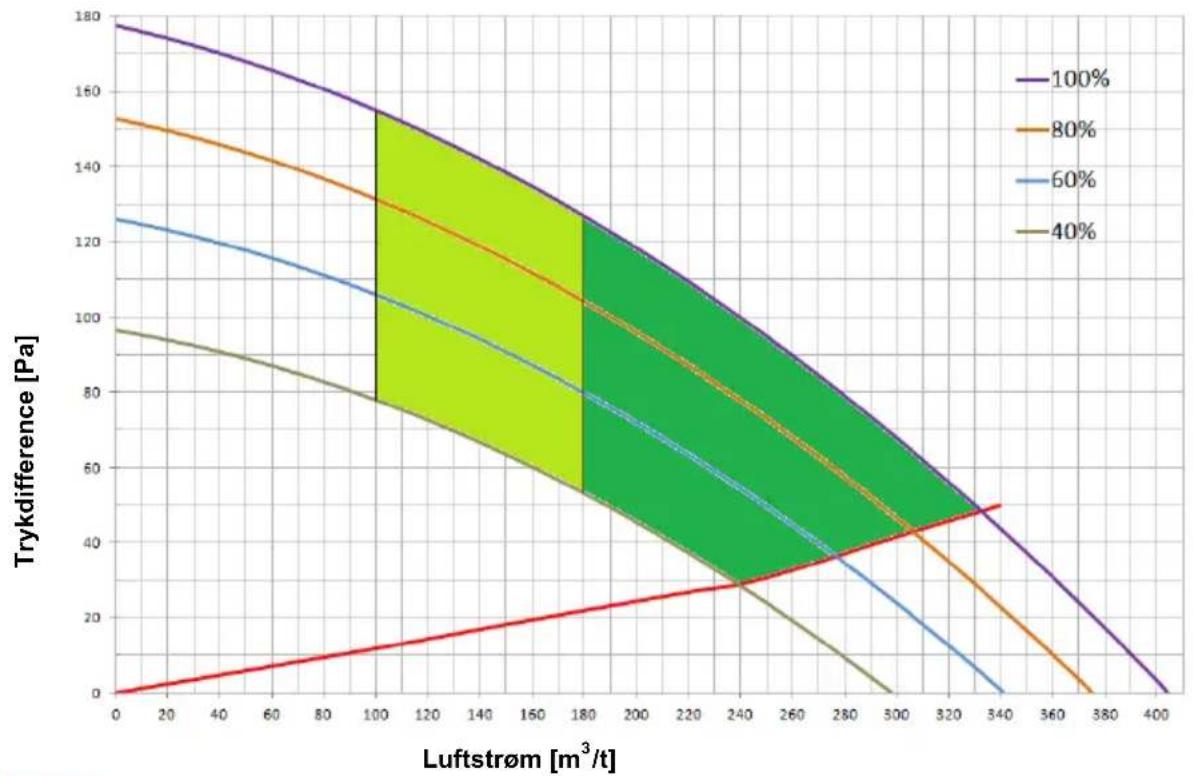

Præsentation af diagram over aerodynamiske egenskaber ved forskellige blæserhastigheder

Diagrammet (Diagram 1) angiver de aerodynamiske egenskaber for driften af blæseren. Den øverste (violette) linje angiver luftstrømmens kurve afhængig af trykfaldet ved blæserens maksimumhastighed (100 %). Den nederste (brune) linje angiver blæserens drift ved minimumhastighed (40 %). Den midterste kurve (60 %, 80 %) angiver de aerodynamiske egenskaber, når blæserens omdrejningstal er reduceret. Den nederste (røde) linje mellem punkterne (0,0) og (340,50) angiver det interne fald i statisk tryk, som skabes af fordamperen alene uden overbelastning af rørsystemet. Dette trykfald kan ikke elimineres.

• Område med mere effektiv brug – den volumetriske luftstrøm er højere her, hvilket kræver et lavere trykfald (kanalsystem med minimalt trykfald). Blæseren er indstillet til højere hastigheder.
• Driftsområde med normal luftstrøm i forbindelse med trykfald og blæserindstilling.

Diagram 1: Aerodynamiske egenskaber

Rørsystem til luftindsugning og -udblæsning

Når den sanitære varmepumpe kobles til et eksisterende rørsystem, anvender vi de basisrørelementer, som vi kobler til et rørsystem til luftindsugning og -udblæsning. Luftrørledningen skal bestå af runde rør med en indvendig diameter på ø125 mm eller rektangulære rør med et tværsnit på □150x70 mm.

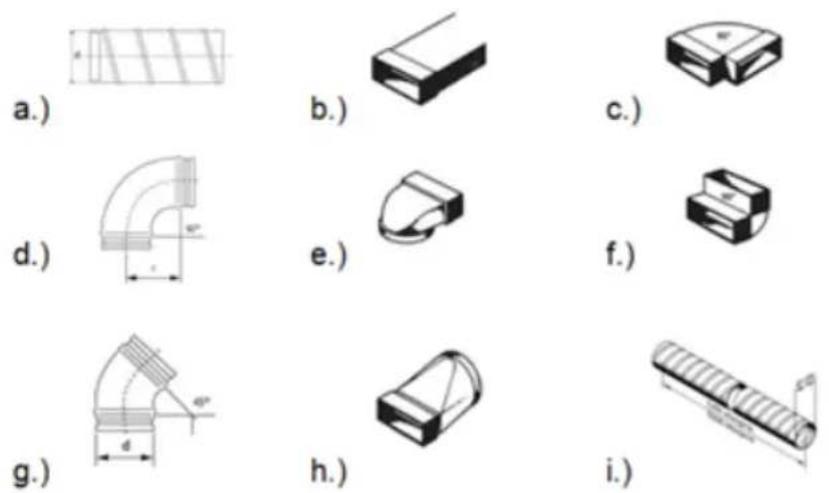

Fig. 6: Skematisk fremstilling af basiselementerne i et rørsystem til indsugning og udblæsning af luft

Beregning af trykfald

Værdierne af et samlet statisk trykfald kan beregnes ved at sammenlægge faldene fra de enkelte elementer i rørsystemet og det indvendige statiske tryk. Værdierne af statiske trykfald for individuelle elementer (statisk trykfald for elementer er relateret til den indvendige diameter ø125mm eller □150x70mm) er angivet i tabel 2.

Elementtype Værdi af tab af statisk tryk
a.) Spiralribbet rør	Diagram 2
b.) Rektangulært rør □150x70 mm	Diagram 2 (iht. DN 125)
c.) Rektangulært knæk - vandret 90°	5 Pa
d.) Knæk 90° 4 Pa
e.) Vinklet reduktionsstykke ø125 til □150x70	5 Pa
c.) Rektangulært knæk - lodret 90°	5 Pa
g.) Knæk 45° 3 Pa
h.) Reduktionsstykke ø125 til □150x70	3 Pa
i.) Fleksibel slange	Diagram 2
j.) Luftindsugningsgitter 25 Pa

Tabel 2: Elementtyper og tilhørende tryktabsværdier

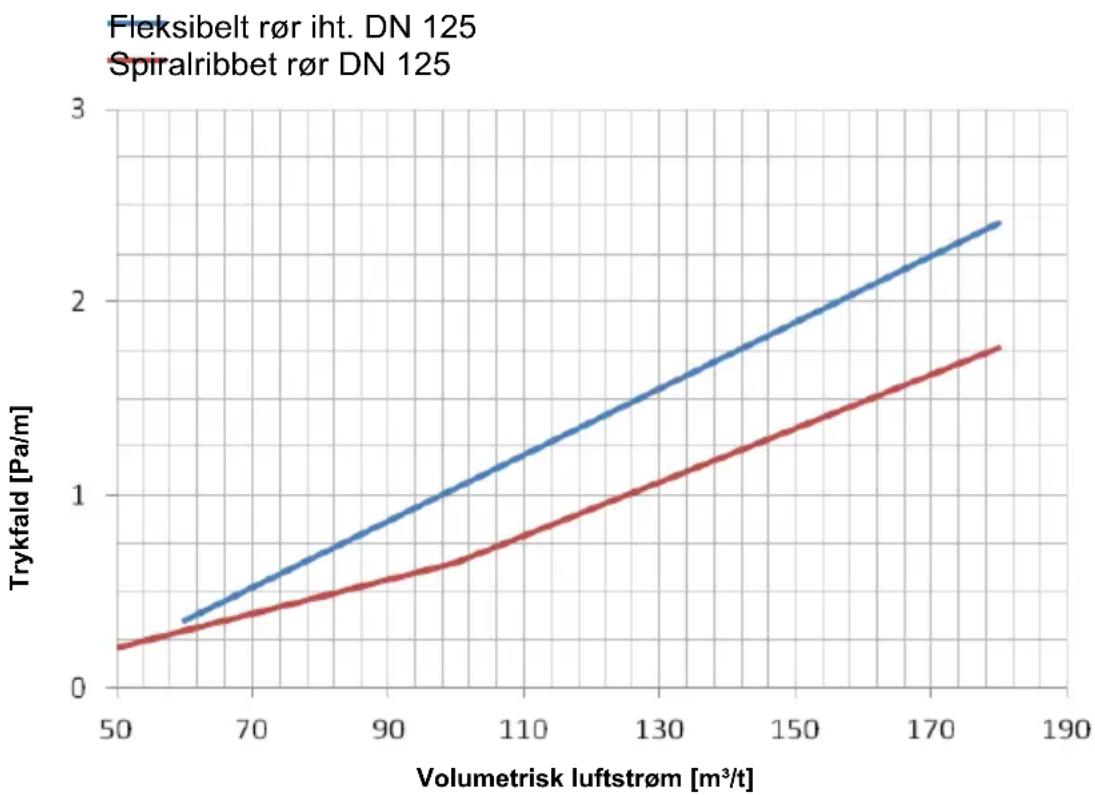

Diagram 2: Værdi af det statiske trykfald for de valgte rør

Antal	elementer	p (Pa)	p (Pa)
Rektangulært knæk vandret 90°	4	5	20
Fleksibel slange (DN125)	13,5 m	1,85(ved 150 m^3/t )	25
Luftindsugningsgitter	1	25	25
Total:			70

Tabel 3: Eksempel på beregning af trykfald

Bemærk:

Som nævnt ovenfor må det samlede tab af statisk tryk, som kan beregnes ved at sammenlægge faldet for individuelle elementer, der er indbygget i rørsystemet, ikke overstige 95 Pa. Hvis det sker, vil værdierne af COP begynde at falde kraftigere.

VALG AF BLÆSERINDSTILLING

Når trykfaldet er fastsat, vælges den tilstand, som blæseren skal køre i. Dette bestemmer blæserens hastighed. Tilstanden vælges ved hjælp af diagram 1, som angiver de aerodynamiske egenskaber for blæseren afhængig af luftstrømmen og trykfaldet i rørledningen*.

Bemærk:

*Trykfald i rørledningen – i diagram 1 er dette markeret som trykdifferencen.

Den sanitære varmepumpes driftszone

I diagram 1 er der to driftszoner for den sanitære varmepumpe blandt kurverne:

• Den mørkegrønne zone repræsenterer brugsområdet med den højeste effektivitet. Den volumetriske luftstrøm er højere i denne zone, hvilket kræver et lavere trykfald (version med kanalsystem og minimalt trykfald).
• Den lysegrønne zone angiver brugsområdet med mindre luftstrøm i forhold til trykfald og blæserindstilling.

Støj

Ligesom de aerodynamiske egenskaber stiger lavest til højest, så stiger støjniveauet også. Mellem de aerodynamiske egenskaber 80 % og 100 % er der en zone med øget støj.

Kontrol af beregningen af trykfald

Bestemmelse af de aerodynamiske egenskaber på grundlag af beregningen af trykfald, idet der tages hensyn til rørledningens individuelle elementer og luftstrøm, er en gentagelse. Når de aerodynamiske egenskaber er bestemt og indstillet, skal luftstrømmen i rørledningen måles. Hvis luftstrømmen ikke svarer til ventilationssystemet, vælges den næste højere eller lavere aerodynamiske egenskab, der svarer til ventilationssystemet.

Valg af driftspunkt for ventilationssystemets blæser

Når ventilatorens hastighed bestemmes, skal den maksimale luftstrøm for ventilationen og det trykfald, som rørledningen forårsager, være kendt. Find den ønskede luftstrøm i diagram 1, og tegn en lodret linje. Tegn derefter en vandret linje ved det trykfald, du har beregnet (baseret på den eksisterende rørledning). Vælg den kurve for blæseregenskab, der ligger nærmest det punkt, hvor linjerne skærer hinanden.

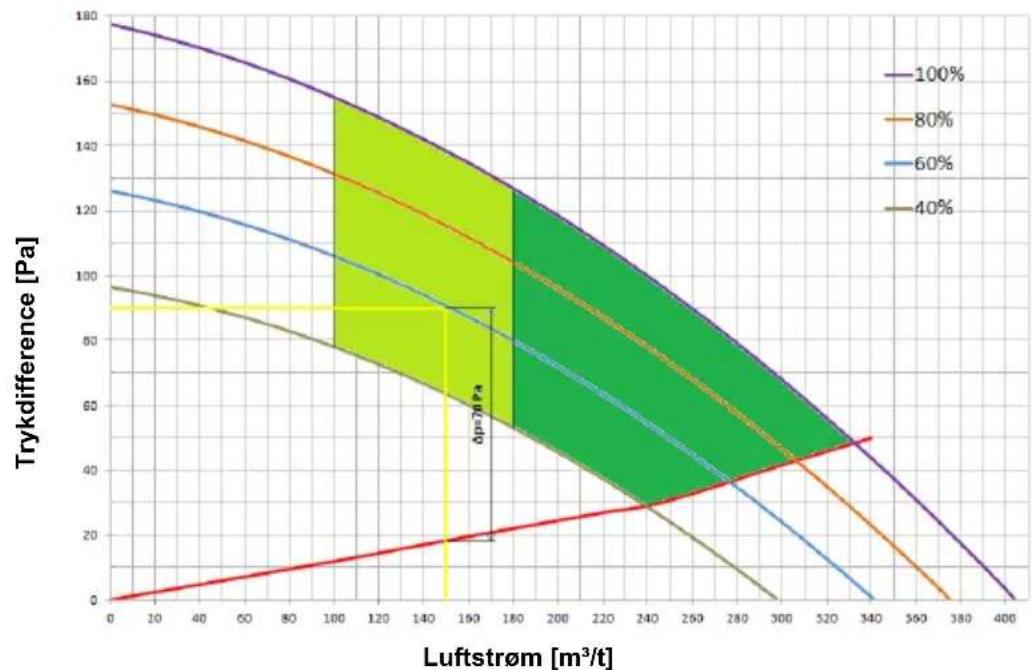

Eksempel på valg af aerodynamisk egenskab

Tegn en lodret linje ved en luftstrøm på 150 m ^3 /t i diagram 3. Rørledningen repræsenterer et trykfald på 70 Pa, som lægges til linjen (rød) nedenfor**. Det samlede trykfald er dermed 90 Pa. Tegn en vandret linje ved et trykfald på 90 Pa. Det punkt, hvor linjerne mødes, ligger på den kurve, som svarer til 60 % blæserhastighed. Det er standardindstillingen for blæseren og den, der er forudindstillet af producenten.

Bemærk:

**Linjen angiver det interne statiske trykfald, som skabes af fordamperen.

Diagram 3: Eksempel på bestemmelse af aerodynamisk egenskab

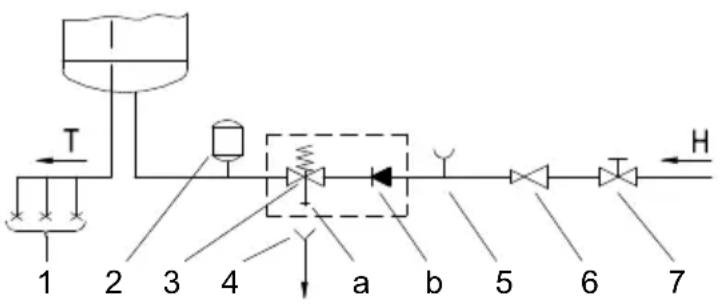

TILSLUTNING TIL HOVEDVANDFORSYNING

Vandindløb og -udløb på varmepumpen er markeret med farver. Koldtvandsindløbet er markeret med blåt, og varmtvandsudløbet er markeret med rødt. Varmepumpen er designet til tilslutning til en indendørs vandforsyning uden brug af aflastningsventil, hvis trykket i hovedvandforsyningen er lavere end 0,6 MPa (6 bar). Hvis trykket er højere, skal der installeres en aflastningsventil, som sikrer, at trykket ved indløbet til varmtvandsbeholderen ikke overstiger det nominelle tryk.

Der skal installeres en sikkerhedsventil til eliminering af eventuelle driftsmæssige risici. Ventilen forhindrer, at trykket i kedlen stiger med mere end 0,1 MPa (1 bar) over mærketrykket. Udløbsdysen på sikkerhedsventilen skal have udløb til fri luft. For at sikre at sikkerhedsventilen fungerer korrekt, skal den efterses regelmæssigt.

Ventilen efterses ved at trykke på grebet eller skrue møtrikken af ventilen (afhængig af ventiltype) og åbne afløbet fra sikkerhedsventilen. Vandet skal løbe ud af ventilens dyse. Det er et tegn på, at ventilen fungerer, som den skal. Under opvarmningen af vand, øges vandtrykket i varmtvandsbeholderen op til det indstillede niveau i sikkerhedsventilen. Da systemet forhindrer tilbageløb af vand til

hovedvandforsyningen, kan der dryppe vand fra udløbsåbningen på sikkerhedsventilen. Det dryppende vand kan udtømmes til afløbet via en vandlås.

Vandlåsen er monteret under sikkerhedsventilen. Udløbsrøret, som er monteret under sikkerhedsventilen, skal installeres på et frostfrit sted og vende med udløbsåbningen nedad.

Hvis installationen ikke tillader, at vandet kan løbe fra sikkerhedsventilen til afløbet, kan dryp undgås ved at installere en ekspansionstank på varmepumpens indløbsrør.

Ekspansionstanken skal have en volumen svarende til ca. 3 % af varmtvandsbeholderens volumen.

4 - Tragt med tilslutning til afløb

5 - Kontrol af armatur

6 - Trykreduktionsventil
7 - Lukkeventil
8 - Kontraventil
9 - Blandingsbatteri med lavt tryk

H - Koldt vand

T - Varmt vand

TILSLUTNING AF VARMEPUMPEN TIL LYSNETTET

Før vandvarmeren sluttes til lysnettet, skal der monteres et strømkabel med en diameter på mindst 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ) i varmepumpen. For at gøre dette skal beskyttelsesdækslet fjernes fra varmepumpen. Dækslet er fastgjort med to skruer (Fig. 9). Tilslutning af varmepumpen til lysnettet skal overholde alle gældende standarder for elektriske apparater. I henhold til gældende nationale installationsbestemmelser er det endvidere påkrævet at installere en hovedafbryderkontakt mellem varmepumpen og lysnettet.

Fig. 9: Beskyttelsesdæksel

Fig. 10: El-diagram

Signaturforklaring:

T1 - Stang med sensorer
T2 - Fordamper – temperatursensor
T3 - Lufttemperatursensor

1 - 4-vejsventil
2 - Kompressor
4 - Blæser
5 - Elektrisk varmelegeme
(2 x 1000 W)

6 - Varmeafbryder
7 - Magnesium anode
8 - LCD-touchskærm
9 - Kedel - jord
10 - Kabinet - jord

DRIFT AF VARMEPUMPEN

Varmepumpen kan betjenes via en LCD-touchskærm (Fig. 11). Skærmen lyser ved et tryk et hvilket som helst sted på skærmen. Når skærmen lyser, er driftsfelterne aktive. Når varmepumpen er koblet til vand- og strømforsyningen, og kedlen er fyldt med vand, er varmepumpen klar til brug. Varmepumpen opvarmer vandet i området 10° C - 55° C. Fra 55° C - 75° C opvarmes vandet af elektriske varmeaggregater.

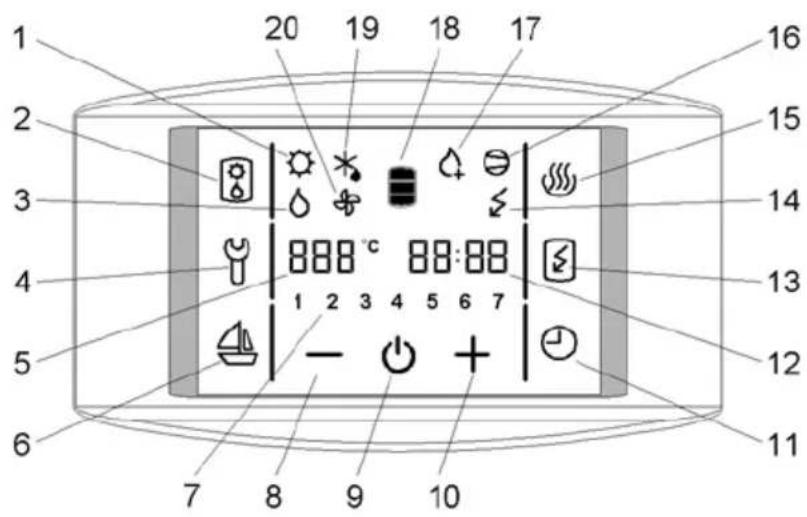

Fig.11: LCD-touchskærm

Signaturforklaring:

1 - Angiver drift af solceller**
2 - Alternativ varmekilde tændt (varmeaggregater)
3 - Angiver drift af oliekedlen**
4 - Visning, oversigt over driftsfejl, adgang til servicemenuen
5 - Visning og opsætning af temperatur i °C
6 - Start og indstilling af FERIE-programmet
7 - Ugedag (1 .. mandag, ..., 7 .. søndag)
8 - Reduktion af værdien
9 - Kontakt for tænd/sluk varmepumpe
10 - Forøgelse af værdien
11 - Start og indstilling af TIMER

12 - Start og indstilling af klokkeslæt
13 - Start af hurtig opvarmning "TURBO"
14 - Indikator for drift af varmelegeme
15 - Start af opvarmning til maksimalt temperaturniveau
16 - Angiver drift af kompressor
17 - Angiver drift af legionellakontrolprogram
18 - Visning af varmtvandsmængde
19 - Angiver afrimning
20 - Angiver drift af blæser

** funktionen anvendes ikke i version TC-Z,

Start/stop af varmepumpen

• Varmepumpen startes ved at holde feltet 9 inde.

Når apparatet tændes, starter blæseren først og kører i et minut (symbol nr. 20 vises). Hvis temperaturen på indsugningsluften er passende, står kontakterne på styreenheden på kompressoren og varmepumpen i normal tilstand (symbol 16 og 20 vises). Varmepumpen er tændt, skærmen lyser ikke og er inaktiv.

60 sekunder efter det sidste tryk på skærmen slukkes skærmen, og den bliver inaktiv, men dette påvirker ikke varmepumpens drift. Ved tryk et vilkårligt sted på skærmen aktiveres skærmen, og den tændes igen.

Hvis du forsøger at starte ved en lavere temperatur, se kapitlet "Drift ved lavere temperaturer".

- Hold felt 9 inde for at slukke for varmepumpen. Pumpens funktion standser, og kun felt nr. 9 vises på skærmen. (Hvis du slukker for varmepumpen i en længere periode, skal vandet tømmes af pumpen, hvis der er risiko for, at det kan fryse).

Beskyttelse mod strømsvigt

I tilfælde af strømsvigt gemmes indstillingerne i op til 23 timer.

Efter genstart kører pumpen i samme tilstand, som den kørte i før strømsvigtet.

Når apparatet tændes, starter blæseren først og kører i et minut (symbol nr. 20 vises). Hvis indblæsningsluftens temperatur er under -7° C, slukkes blæseren.

Brugsvandet opvarmes ved hjælp af varmelegemer. Varmepumpen kører i reservetilstand (symbol nr. 14 vises). Muligheden for at skifte til normal tilstand kontrolleres hver 2. time ved at tænde for blæseren i et minut. Hvis

indblæsningsluftens temperatur er over -7° C, skifter varmepumpen til normal driftstilstand (symbol 16 og 20 vises). Varmelegemerne slukkes. Varmepumpen er tændt, skærmen lyser ikke og er inaktiv.

Ved lavere temperaturer starter fordamperens afrimningscyklus, hvis det er nødvendigt. Symbol 19 vises på skærmen. Felterne 2, 4, 6, 11, 13 og 15 forbliver inaktive. Afrimning sker til betingelserne for normal drift af varmepumpen er opnået.

Efter vellykket afrimning vender varmepumpen tilbage til normal drift (symbolerne 16 og 20 vises).

Hvis afrimning ikke foretages efter to på hinanden følgende forsøg, viser styreenheden en fejlmeddelelse. Felt 4 begynder at blinke, og der afgives adverselsbip. Advarsels-bippene kan slås fra ved at trykke på felt 4. Fejlkode E247 vises i felt 12, og pumpen skifter automatisk til opvarmning med elektriske varmelegemer.

Symbol 14 vises på skærmen. Fejlkoden kan slettes när som helst ved at trykke på felt 4. Klokkeslættet vises igen i felt 12.

Indstilling af ur og ugedag

- Hold felt 12 inde, til tallet for ugedagen blinker i felt 7.

Indstilling af temperaturen

• Tryk på felt 5 (den indstillede temperatur begynder at blinke).
• Ved at trykke på + eller – kan temperaturindstillingen ændres fra 10° C til 75° C (forudindstillingen er økonomitemperatur 55 °C).
• Indstillingen gemmes ved at trykke på felt 5 igen, eller när felt 5 holder op med at blinke. Efter nogle sekunder viser displayet den faktiske temperatur.
• I tilfælde af strømsvigt gendannes den senest gemte værdi.

Aktivering af "TURBO"-tilstanden

- Hvis der er brug for mere varmt vand, end varmepumpen kan opvarme over et kort tidsrum, trykkes på felt 13 ("TURBO"-tilstanden aktiveres). Varmepumpen og varmelegemet arbejder samtidig. Symbolerne 14, 16 og 20 vises på skærmen. Når temperaturen når 55° C, vender varmepumpen tilbage til den tilstand, der blev anvendt før "TURBO"-tilstanden.

Aktivering af "HOT"-tilstanden

- Hvis vandet skal varmes op til maksimumtemperaturen på 75° C, trykkes på felt 15. Varmepumpen opvarmer vandet til 55° C. Symbolerne 16 og 20 vises på skærmen. Når temperaturen i kedlen når 55° C, tændes det elektriske varmelegeme for at øge temperaturen til 75° C. Symbol 14 vises på skærmen. Når temperaturen når 75° C, vender varmepumpen tilbage til den tilstand, der blev anvendt før "HOT"-tilstanden.

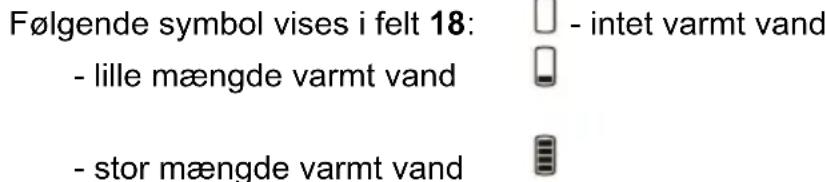

Visning af vandmængden i varmepumpen

Indstilling af ferietilstanden

I ferietilstanden kan antal dage (maksimalt 100) indstilles, hvor varmepumpen skal holde minimumvandtemperaturen (ca. 10° C).

• Hold felt 6 inde i et stykke tid (felt 5 og 6 begynder at blinke).
• Ved at trykke på felt + eller – kan det antal feriedage, som vises i felt 5, indstilles.
• Antallet af dage gemmes ved at trykke på felt 6 igen, eller när felt 6 holder op med at blinke.
• Når værdien indstilles til 0, genoptager varmepumpen sin normale driftstilstand, når indstillingen bekræftes, og felt 6 holder op med at lyse.
• Når det indstillede antal dage er gået, vender varmepumpen tilbage til normal tilstand, og felt 6 holder op med at lyse.

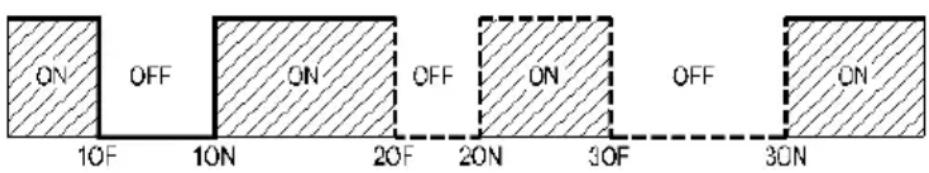

Indstilling af TIMER-tilstanden

I driftstilstanden TIMER kan du indstille de tidspunkter, varmepumpen starter og stopper. For hver timerkombination kan man indstille op til tre tidsperioder, hvor varmepumpen ikke opvarmer vandet.

a) Indstilling af timerkombinationer

• Hold felt 11 inde i et stykke tid (felt 7 og 11 begynder at blinke).

• Tryk på felt + eller – for at vælge mellem tre driftstilstande for timeren:

• Timerdriftstilstand for varmepumpen for hele ugen (tallene 1-7 blinker i felt 7),

• Timerdriftstilstand for varmepumpen for mandag til fredag og lørdag til søndag (tallene 1-5 og derefter 6 og 7 blinker i felt 7),

• Timerdriftstilstand for varmepumpen for én dag ad gangen (de enkelte tal 1-7 blinker i felt 7).

• Klokkeslættet indstilles ved at trykke på felt 12.

• Teksten 1OF vises i felt 5, og felt 12 begynder at blinke.
• Nedlukningstidspunktet indstilles ved at trykke på felt + eller –.
• Tryk på felt 12 igen.
• Teksten 1ON vises i felt 5, og felt 12 begynder at blinke.
• Opstartstidspunktet indstilles ved at trykke på felt + eller –.
• Ved at trykke på felt 12 igen kan du anvende ovenstående procedure til at indstille den anden og tredje periode.
• Antallet af dage gemmes ved at trykke på felt 12 igen, eller når felt 6 holder op med at blinke. Tryk på felt 12 igen.

b) Aktivering, deaktivering af timer

• Den indstillede timertilstand kan aktiveres ved at trykke på felt 11.
• Varmepumpen opvarmer vandet i ON-perioderne (til den indstillede temperatur). I OFF-perioderne opvarmer den ikke vandet.
• Den indstillede timerdriftstilstand kan deaktiveres ved at trykke på felt 11 igen.

• Fungerer kun, när varmepumpen er tændt. Når funktionen er aktiveret, vises symbol 17.
• Automatisk aktivering: hver 2. driftsuge for varmepumpen. Hvis vandtemperaturen ikke har været over 65° C i en time i træk eller længere i den foregående periode på to uger.
• Legionellakontrolprogrammet kan aktiveres manuelt ved at trykke på felt 15 (opvarmning af vand til en temperatur på 75 °C).

Driftssignal:

Legionellakontrolprogram:

Varmepumpen opvarmer ikke vand – felt 16 vises ikke

Til/fra:

Varmepumpen er slået til – andre felter vises på skærmen ved siden af felt 9

Varmepumpen er slået fra – kun felt 9 vises på skærmen

Afrimning:

Varmepumpen er i afrimningstilstand – felt 19 vises

Varmepumpen er ikke i afrimningstilstand – felt 19 vises ikke

Blæser til/fra:

Blæseren er slået til – felt 20 vises

Blæseren er slået fra – felt 20 vises ikke

Alternativ varmekilde – elektriske varmelegemer: (felt 2)

Felt 1 og 3 er ikke aktive i disse versioner af varmepumpen

Adgang til serviceniveau

- Ved at holding felt 4 på displayet nede (figur 4) tændes funktionen "servicetilstand".

- Introduktionsmenuen vises med kode skrevet i feltet UR. Servicekoden kan indtastes via tasterne FN1, FN2, FN3, FN4, FN5 og FN6, som svarer til tallene 1,2,3,4,5,6.

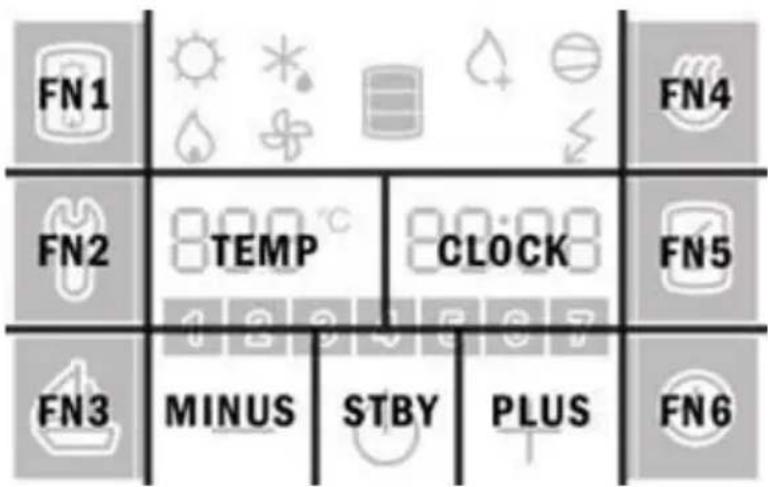

Fig. 13: Felter på displayet

- Hvis der ikke trykkes på nogen af felterne i 10 sek., vender menuen automatisk tilbage til normal funktion.

- Hvis koden indtastes forkert, lukker programmet automatisk introduktionsmenuen.

• Når koden er indtastet korrekt, vises den første parameter. Tallet til højre er det fortløbende nummer, og tallet til venstre er værdien.
• Den første parameter :00 er programkodeversionen, og den er udelukkende til information.
• Ved tryk på tallet til venstre (feltet UR i figur 13) vises den næste parameter.

Installationsmenu: KODE 1166:

Når installationsmenuen er indtastet korrekt, er der adgang til følgende parametre:

00 programkodeversion (informativ parameter)

21 indstilling af blæserhastighed

27 indstilling af tilstand for lav temperatur

Indstilling af blæserhastighed (parameter :21)

Når parameteren (:21) er valgt, trykkes på (+) eller (-) for at indstille den ønskede blæserhastighed (40-100 %). I venstre side (felt 5) vises indstillingens numeriske værdi. Når den ønskede blæserhastighed er indstillet, gemmes den efter en kort forsinkelse, eller når der trykkes på felt 4.

Indstilling af driftstilstanden for lav temperatur på varmepumpen (parameter :27)

Når parameter :27 er valgt, trykkes på (+) eller (-) for at vælge temperaturtilstanden for drift af varmepumpen. Dette afhænger af varmepumpeversionen. Tilstanden for lav temperatur kan kun indstilles, hvis varmepumpeversionen tillader det!**** I venstre side (feltet TEMP) vises den indstillede tilstand:

Ja – varmepumpeversion TC ZNT, driftstilstand for varmepumpe (op til -7° C), systemet omfatter en 4-vejsventil

Nej – varmepumpeversion TC Z, driftstilstand for varmepumpe 7° C, systemet omfatter ikke en 4-vejsventil

Bemærk:

****Montøren kan kun indstille driftstilstanden for lav temperatur for varmepumpen, hvis varmepumpen er af den rigtige version. Ved udskiftning af det elektroniske modul skal der vælges en driftstilstand, som passer til varmepumpeversionen!

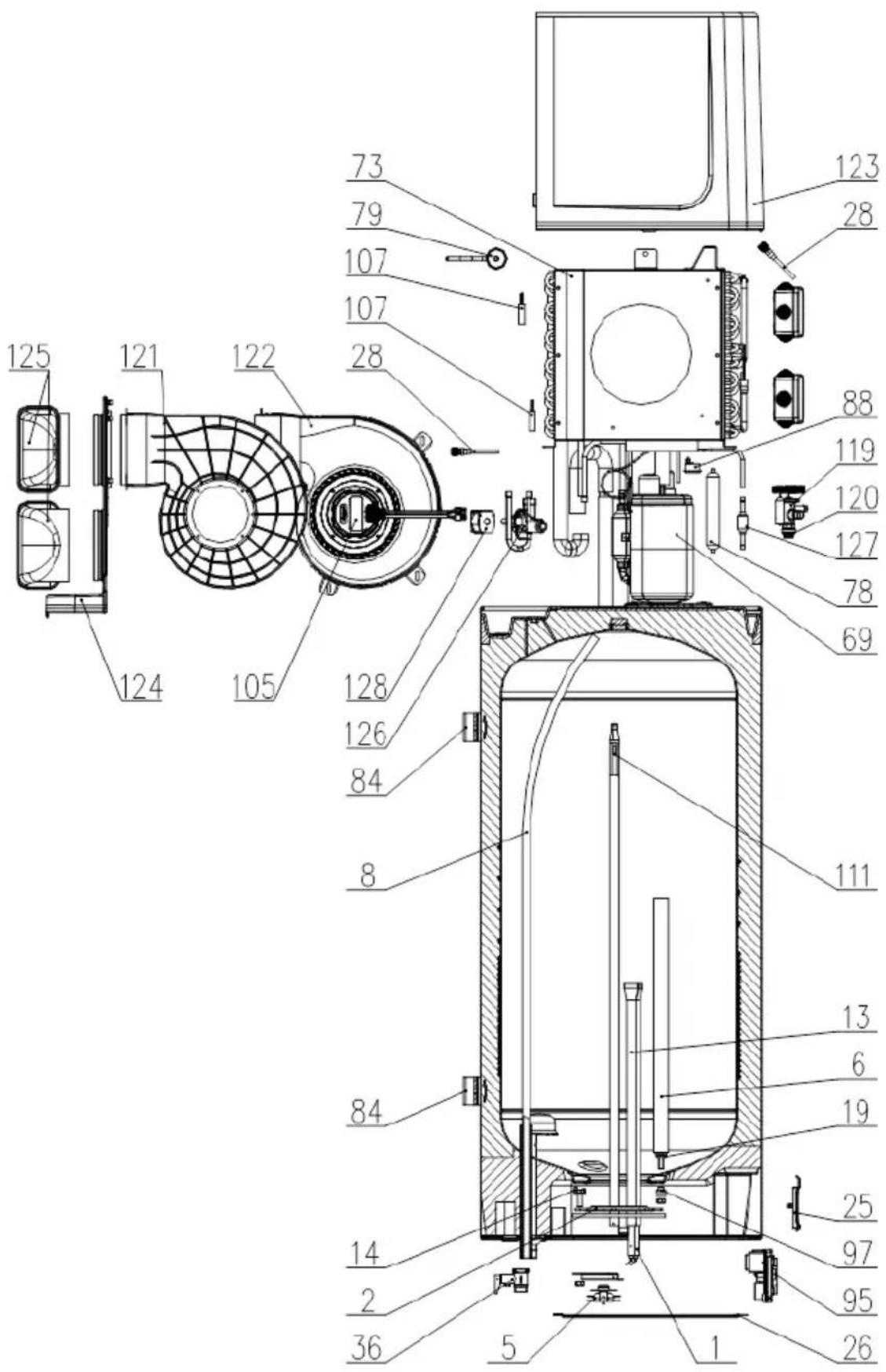

SERVICE OG VEDLIGEHOLDELSE

Hvis varmepumpen er installeret og anvendes korrekt, kan den køre i mange år, uden at service er nødvendig.

Varmepumpens udvendige dele kan rengøres med et mildt rengøringsmiddel. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Hvis varmepumpen udsættes for støv, kan fordamperens lameller blive blokeret, hvilket kan påvirke varmepumpens effekt negativt. Hvis det er tilfældet, skal fordamperen rengøres. Rengøring af fordamperen skal foretages af en autoriseret servicetekniker.

Ved at udføre regelmæssige serviceeftersyn sikres fejlfri drift og lang levetid for varmepumpen. Korrosionsgarantien på tanken gælder kun, hvis de foreskrevne regelmæssige eftersyn af anoden udføres. Intervallet mellem de enkelte eftersyn bør ikke overstige 36 måneder. Eftersyn skal udføres af en autoriseret servicetekniker, som registrerer de enkelte eftersyn på produktets garantibevis. Serviceteknikeren efterser antikorrosionsanoden for slitage og fjerner den kalk, der aflejres i tanken, afhængig af kvaliteten, mængden og temperaturen på det vand, der bruges. Serviceteknikeren angiver ligeledes den næste dato for eftersyn afhængig af varmepumpens tilstand.

Kontroller følgende, før serviceteknikeren tilkaldes:

• Er alt vedrørende forsyningsnettet i orden?
• Er luftudblæsningen blokeret?
• Er den omgivende temperatur for lav?
• Kan du høre kompressoren og blæseren køre?
• Trykfald i rørsystemet.

Du må ikke selv forsøge at afhjælpe fejl. Tilkald i stedet en autoriseret servicetekniker!

Produktion og kontrol er udført med stor omhu, men dette til trods kan der opstå fejl i varmepumpen, som skal afhjælpes af en autoriseret servicetekniker.

Fejlindikation

- Hvis der opstår en fejl i varmepumpen, lyder der en bip-tone, og felt 4 begynder at blinke. Når der trykkes på felt 4, vises fejlkoden i felt 12.

Fejl Beskrivelse af fejlen Løsning
E004 Frysning. Fejlen vises, hvis temperaturen i varmepumpen er under 4°C.		Kontakt en servicetekniker.
E005	Overophedning (temperatur >85°C, fejl i elektronisk regulator).	Kobl varmepumpen fra strømforsyningen. Kontakt en servicetekniker.
E006	Fejl i Mg-anode.	Tilkald service (varmepumpen fungerer normalt).
E007	Fejl i mængde- og/eller temperatursensorer.	Kontakt en servicetekniker.
E042 Fejl i legionellakontrolfunktionen.		Tryk på felt 4 for at genstarte.
E247 Fejl i afrimning. Opvarmning med elektrisk		varmelegeme tændes automatisk. Når fejlen er slettet, vender apparatet tilbage til normal drift.
E361 Fejl i ekstern luftsensor. Tilkald en servicetekniker		(der skiftes automatisk til elektrisk varmelegeme).
E363 Fejl i afrimningssensor. Tilkald en servicetekniker		(der skiftes automatisk til elektrisk varmelegeme).

ADVARSLER!

Varmepumpen er i virkeligheten en termodynamisk varmegenerator som henter varme fra et lavt temperaturnivå (f.eks.: varme fra omkringliggende luft) og overfører det til et høyt temperaturnivå (f.eks.: varmt bruksvann).

varmepumpe varmer ikke opp vann – kontrollfelt nr. 16 vises ikke

av/på:

varmepumpe er ikke i tinemodus – kontrollfelt nr. 19 vises ikke

vifte på/av:

vifte er på – kontrollfelt nr. 20 vises

vifte er ikke på – kontrollfelt nr. 20 vises ikke

alternativ varmekilde - elektriske varmere: (felt nr. 2)
