BRUGSANVISNING ST 457 Biltema

- Bruk varme klær og hansker.

Før bruk må du fylle på anbefalt motorolje. Hvis du ikke fyller på ny motorolje før start, vil motoren ødelegges. Slike skader dekkes ikke av garantien.

7.1 Beskyttelsesanordninger

ADVARSEL!

Regulerer motorens turtall. Ved snørydding skal gassen være stilt til maks.

Drivstoffkran (18)

7.7 Når snøryddingen er ferdig

f. Tøm drivstofftanken, start motoren og la den gå til det er tomt for bensin i drivstoffslangen og forgasseren.

g. Bytt motorolje.

Hvis gummiskrapene er utslitte, må de byttes.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse advarsler:

OBS!

Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL!

Viser, at der er risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i fuld overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Maks. effekt: 1,1 kW / 1,5 hk

Antal cylindre:....1

Cylindervolumen: 97 cm ^4

Maks. omdrejningstal: ..... 3600 r/min.

Brændstof: ...... Blyfri 95 oktan

Tankkapacitet: 1,4 liter

Tændrør: Torch E7RTC, NGK BPR6HS

Drivrem:.... Poly-V-rem 320J, profil PJ813

Motorolie: .... SAE 5W - 40

Oliekapacitet: 0,45 liter

Startsystem: ....Startsnor

Kolesystem: ....Luft

Type sneslynge: 1-trins

Arbejdsbredde: 46 cm

Maks. arbejdshøjde: ..... 25 cm

Rotationsvinkel, udkast: ..... 180°

Lydniveau: 95 dB(A)

Målemetode for lydtryk (L _PA ):... EN 836

Målt lydtryk (L _PA ):....79,6 dB(A)

Usikkerhed K ( L_PA ): ..... 3,0 dB(A)

Målemetode for lydeffekt (LWA):. EN 836200642:2010

Beregnet lydeffekt (LWA): ..... 92,3 dB(A)

Usikkerhed K (LWA): ..... 3,0 dB(A)

Garanteret lydeffekt (LWA): . . . . 95 dB(A)

Målemetode for vibrationer: .. EN ISO 3744 + 2000/14/EC

Garanterede vibrationer: ..... 8,0 m/s ^2

Usikkerhed, vibrationer: ..... 1,5 m/s²

Vægt: 25 kg

3. ANVENDELSESOMRÅDE

18-520 sneslynge ST 457 er en 1-trinssneslynge med indførings-/udkastsnegl. Maskinen er udstyret med håndtag til aktivering af indføringssneglen. Slippes håndtaget, stopper indføringssneglen, dvs. såkaldt "dødemandsgreb". Sneslyngen må ikke bygges om, anvendes på tage eller på stejle skråninger. Den må ikke bruges til andre formål end til at rydde sne i overensstemmelse med instruktionerne i denne manual. Sneslyngen er ikke beregnet til professionel brug.

4. SIKKERHEDSFORSKRIFTER

Ved arbejde med maskiner skal følgende punkter altid overholdes. Vær også opmærksom på arbejdsstedets sikkerhedsforskrifter, og overhold de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Generelt

• Læs, forstå og følg alle instruktioner på sneslyngen og i manualen, før maskinen bruges. Gem manualen.
• Mennesker og husdyr skal befinde sig i en sikkerhedsafstand på mindst 15 meter fra sneslyngen, når den er i drift. Stop sneslyngen, hvis der befinder sig mennesker eller husdyr i udkastretningen.
• Kontrollér, at alle skruer og møtrikker er tilspændt, brug kun originale reservedele.
• Stands altid maskinen, lad den køle af, og fjern tændrørshætten, inden der foretages reparationer, vedligeholdelse og justering.
• Lyddæmperen og tilstødende flader kan blive meget varme (over 65°C). Undgå berøring af disse flader.
• Hvis der kiler sig genstande fast i maskinen, så stands motoren, tag tændrørshætten af tændrøret, og lad motoren køle af, inden genstanden fjernes.
• Forsøg ikke at foretage justeringer, mens motoren er i gang, medmindre det udtrykkeligt anbefales i manualen.
• Kontrollér, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontrollér, at alle maskindele, især de bevægelige, er intakte og korrekt monteret.
• Kontrollér, at alle knapper og greb fungerer. Vær især omhyggelig med at TÆND/SLUK-knappen fungerer, så du altid kan slukke maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Kontrollér, at aktiveringsbøjlen til fødesneglen fungerer korrekt. Sneglen skal standse helt, när bøjlen ikke er trykket ind.
• Brug kun sneslyngen, når der er godt udsyn. Sørg for at have god balance.
• Ryd kun sne i gåhastighed.
• Overskrid ikke maskinens kapacitet.
• Sørg for at holde sikkerhedsmærkaterne på maskinen i god stand. Udskift dem, hvis de er beskadiget.
• Før nogen form for reparation, rensning af sne eller vedligeholdelse må udføres på maskinen, skal motoren slukkes og tændrørshætten fjernes fra tændrøret.
• Motoren skal køle af i mindst 5 minutter før opbevaring.

• Rengør regelmæssigt rundt om lyddæmperen. Skidt, der ligger tilbage på lyddæmperen, kan begynde at brænde under drift.

• Byg aldrig maskinen om, og fjern aldrig sikkerhedsanordninger.

• Indstillingen af hastighedsregulatoren må aldrig ændres.
• Undersøg maskinen visuelt for at kontrollere, om der er synlige skader på maskinen. Afhjælp skader før snerydning.
• Brug kun originale reservedele.
• Kontrollér regelmæssigt, at aktiveringsbøjlen er korrekt indstillet. Juster om nødvendigt.
• Tillad motoren at komme op i arbejdstemperatur, før arbejdet påbegyndes.

4.2 Arbejdsområde

• Vær opmærksom ved glat underlag for at undgå glideulykker.
• Planlæg altid snerydningen for at undgå, at sne kastes ud mod mennesker, husdyr og ejendom. Udslyngede genstande kan forårsage alvorlig personskade.
• Brug ikke sneslyngen på grusvej.
• Ved ændring af kurs, ved snerydning i bakker eller ved krydsning af grusveje skal du være ekstra opmærksom på snedækkede ujævnheder eller objekter, der kan blive slynget op.
• Undersøg altid det område, der skal sneryddes, før arbejdet påbegyndes. Fjern genstande som sten, grene, dørmåtter og fremmedlegemer, der kan forårsage maskineller personskade.

4.3 Personlig sikkerhed

• Brug skridsikre sko.
• Brug velegnet arbejdstøj, brug ikke løstsiddende beklædning, der kan gribe fat i roterende dele.
• Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan blive fanget i maskinen.
• Start aldrig motoren med aktiveringsbøjlen, før sneglen er trykket ind.
• Hold altid hænder, hår og fødder på god afstand af bevægelige dele.
• Børn må ikke bruge maskinen.
• Maskinen må ikke benyttes af voksne, som ikke kender maskinen, og som ikke har læst manualen.
• Brug aldrig maskinen, hvis du er påvirket af alkohol eller stoffer.
• Brug aldrig maskinen, när du er træt.
• Udstødningsgassen indeholder kulilte (kulmonoxid), en lugtfri, smagløs gas, der er dødeligt giftig. Lad aldrig maskinen køre indendørs.
• Lyddæmperen, lyddæmperskjoldt og motoren bliver meget varme under brug. Disse dele er varme længe efter, at motoren er standset.
• Bær eller transporter ikke maskinen, mens motoren er i gang.

4.4 Brændstof

• Benzin er ekstremt brandfarligt, og dampene er eksplosive, hvilket kan medføre alvorlige personskader eller materielle skader. Vær meget forsigtig ved håndtering af benzin. Undgå at spilde benzin på dig selv eller dit tøj. Vask huden, og skift tøj med det samme, hvis du har spildt benzin på dig.
• Der må ikke være røg, ild og brandfarlige genstande i nærheden ved håndtering af brændstof.
• Opbevar kun benzin i beholdere, der er godkendt til det.
• Skru aldrig tankdækslet af, när motoren er varm. Lad motoren køle af i mindst 2 minutter för påfyldning af benzin.
• Skru altid tankdækslet på igen efter tankning.

• Påfyld kun benzin udendørs, hvor der er god ventilation.

• Påfyld aldrig benzin over den røde målepind, der findes i tanken. Benzinen kan udvides af motorens varmeudvikling.

• Hvis der spildes benzin på maskinen, skal det altid tørres af, og resterne skal fordampe, inden motoren startes.
• Opbevar aldrig maskinen eller benzin på steder, hvor der er åben ild eller risiko for gnistdannelse.
• Opbevar aldrig maskinen eller benzin i nærheden af ovne, vandvarmere, varmelegemer, radiatorer eller tørretumblere.

4.5 Risici ved at bruge en sneslynge

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær bevidst om dem og forsøg at undgå dem.

Risiko for høreskader

- Brug høreværn.

Risiko for øjenskader

- Brug beskyttelsesbriller eller godkendt visir.

Risiko for kuldeskader og forfrysninger

- Brug varmt tøj og handsker.

Risiko for flyvende genstande

• Når indføringssneglen kører rundt, må hverken mennesker, dyr, køretøjer, vinduer m.m. befinde sig nærmere end 15 meter foran sneslyngen eller i udkastets retning.
• Vær ekstremt forsigtig, når der arbejdes på sandede overflader, stier eller veje.

Risiko for at blive trukket ind og klemmeskader

- Lad aldrig hænder, fødder eller andre kropsdele eller tøj være i nærheden af bevægelige dele. Vær især opmærksom på indføringssneglen.

• Brug skridsikre sko.
• Ryd ikke sne på glatte og stejle skråninger.
  • Vær ekstra forsigtig på underlag af is.

Risiko for åndedrætsskader, brand og eksplosion

• Benzin, dampe og udstødningsgas er giftige og brandfarlige. Læs og respekter alle generelle og lokale sikkerhedsforskrifter, som gælder for håndtering af brændstof og benzinmotorer.
• Påfyld aldrig brændstof helt op til kanten, efterlad altid plads til udvidelse.
• Påfyld ikke brændstof, när motoren kører.
• Påfyld ikke brændstof og opbevar ikke en tanket sneslynge i nærheden af gnister, gløder eller åben ild.
• Brug ikke sneslyngen i nærheden af letantændelige luftarter eller væsker.
• Hold området omkring brændstoftanken, motoren og udstødningssystemet rent for brændstof og olie.

Risiko for forbrænding

- Under kørslen bliver visse komponenter på motoren varme, f.eks. lyddæmperen. Berør dem ikke og vent med service og vedligeholdelse, til de er kølet af.

Risiko for vibrationer

- Hvis personer med kredsløbsforstyrrelser for ofte udsættes for vibrationer, kan der forekomme skader på nerve-systemet eller i blodkarrene. Du kan mindske vibrationerne ved at bruge varme og kraftige arbejdshandsker og forkorte arbejdstiden (indlægge flere lange pauser). Opsøg læge, hvis fingrene hæver, hvis du føler dig dårlig, eller hvis fingrene bliver følelsesløse.

4.6 SIKKERHEDSSYMBOLER

Hensigten med sikkerhedssymbolerne er at gøre brugeren opmærksom på mulige farer. Sikkerhedssymbolerne skal gøre dig opmærksom på farer, og forklaringerne skal give dig viden om farerne. Selve sikkerhedsadvarslen forhindrer ikke en eventuel fare. De instruktioner eller advarsler, der gives, erstatter ikke almindelige foranstaltninger til forebyggelse af ulykker.

ADVARSEL!

Vær opmærksom på risici ved brug af en sneslynge. Anvend beskyttelsesudstyr som beskyttelseshandsker, høreværn og beskyttelsesbriller.

Inden start kontrolleres, at sneslyngen er hel. Tændrørs-hætten skal altid være fjernet fra tændrøret ved rengøring, service og vedligeholdelse.

Hold hænder og fødder på sikker afstand fra udkast og indføringssnegl, när motoren kører!

ADVARSEL!

Læs manualen

ADVARSEL!

Bevægelige dele. Tændrørshætten skal altid være fjernet fra tændrøret ved rengøring, service og vedligeholdelse.

ADVARSEL!

Risiko for flyvende genstande!

ADVARSEL!

Bevægelige dele. Hold fødder, hænder og tøj væk fra indføringssneglen. Risiko for at blive trukket ind og klemningsskader.

ADVARSEL!

Risiko for flyvende genstande! Brug altid beskyttelsesbriller.

ADVARSEL!

Høj lydvolumen. Brug altid høreværn.

Risiko for alvorlig skade; stik aldrig hånden ned i udkastet!

Ret aldrig udkastet, så sne kastes ud mod mennesker, husdyr og ejendom. Udslyngede genstande kan forårsage alvorlig personskade.

OBS!

Inden brug: sørg for at påfylde den anbefalede olie i bundkarret. Hvis der ikke påfyldes ny motorolie inden start, vil det medføre uoprettelige skader på motoren, som ikke er dækket af garantien.

1. Deflektor
2. Justeringshåndtag, deflektor
3. Løftehåndtag
4. Starthåndtag, startsnor
5. Aktiveringsbøjle, indføringssnegl
6. Håndtag
7. Håndsving, udkast
8. Tændrør
9. Lyddæmper
10. Hjul
11. Indføringssnegl
12. Udkast
13. Primerknap
14. Tankdæksel
15. Sikkerhedsnøgle
16. Chokerhåndtag
17. Benzintank
18. Brændstofhane
19. Gasregulering
20. Olieprop
21. Oliepåfyldningsdæksel
22. Luftfilter

6. MONTERING

a. Monter den nederste del af håndtaget på sneslyngen.
b. Monter den øverste del af håndtaget på den nederste del.
c. Skru deflektoren (1) fast på udkastet (12).
d. Placer udkastet (12) lige bag ved udkasthullet på sneslyngen, og før udkastet (12) fremad. Det skal bunde i fastgørelsesanordningerne på sneslyngen. Skru det fast med en skrue i bagkanten.
e. Skru den nederste del af håndsvinget fast i udkastets (12) drejemekanisme. Før håndsvingets (7) øverste del gennem gummibøsningen, der sidder på det nederste håndtag. Skru øverste og nederste del af håndsvinget sammen.

7. BRUG

Læs manualen, og lær grebene at kende, inden du bruger sneslyngen til snerydning første gang. Lær derefter at starte og stoppe sneslyngen, samt hvordan du betjener grebene og håndtagene. ∅v dig i at køre, indtil du føler dig sikker i brugen af sneslyngen. Bemærk, at brugeren er ansvarlig for tredjemands sikkerhed.

7.1 Beskyttelsesanordninger

ADVARSEL!

Sneslyngen må ikke anvendes, hvis sikkerhedsanordningerne ikke fungerer, eller hvis de mangler.

Aktiveringsbøjle, indføringssnegl (5)

OBS!

Aktiveringsbøjlen skal altid være trykket helt ind eller sluppet helt for at undgå, at remmen glider og dermed slides for tidligt.

a. Tryk bøjlen (5) helt ind mod håndtaget (6) for at aktivere indföringssneglen (11)

b. Slip bøjlen (5) helt for at stoppe indføringssneglen (11).

Sikkerhedsnøgle (15)

OBS!

Sikkerhedsnøglen fungerer som nødstop!

Nøglen skal være stukket helt ind for at kunne drejes til tændingsposition. Fjern nøglen, når sneslyngen ikke bruges. Dette forhindrer, at børn og uvedkommende kan starte motoren.

Udkast (12)

Udkastet vender den udslyngede sne, så brugeren har bedre kontrol.

Retningen justeres med håndsvinget (7).

Deflektor (1)

Regulerer sneudkastets længde og højde. Ved at justere deflektoren (1) opad slynges sneen væk langt og højt. Hvis deflektoren (1) føres nedad, slynges sneen væk kort og lavt.

OBS!

Hvis det ofte er nødvendigt at rense udkastet eller ved tøsne, anbefales det, at deflektoren justeres (1) opad.

7.2 Beskrivelse af funktioner og betjeningsgreb.

Gashåndtag (19)

Regulerer motorens omdrejningstal. Ved snerydning skal gashåndtaget være indstillet til maksimum.

Brændstofhane (18)

Åbner og lukker for brændstoftilførslen.

• Åben brændstofhane – Drej med uret, indtil hanen peger nedad.
• Luk brændstofhanen – Drej mod uret, indtil hanen peger vandret

OBS!

Ved opbevaring af sneslyngen skal brændstofhanen (18) altid være i lukket position. Risiko for benzinlækage.

Primerknap (13)

Bruges til at pumpe benzin frem til karburatoren. Sørg for, at fingeren stopper hullet midt på primerknappen, hver gang knappen trykkes ind. Ellers pumpes der ingen benzin frem.

Chokerhåndtag (16)

Bruges ved koldstart af motoren. I lukket position afbryder chokerhåndtaget (16) automatisk lufttilførslen en lille smule, hvilket resulterer i en federe brændstofblanding.

Starthåndtag, magnapull (4)

Starthåndtaget bruges til at starte motoren. Magnapull (startsnoren) er den komplette startmekanisme.

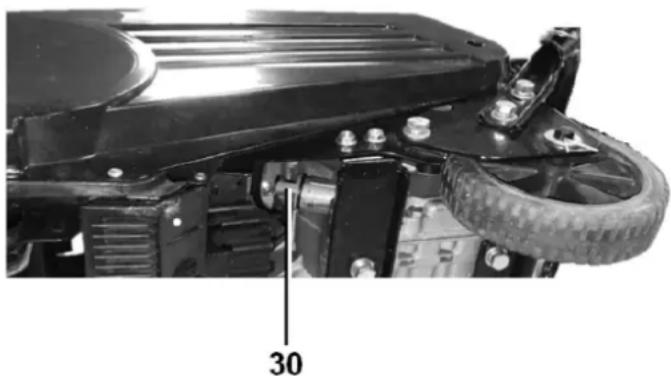

7.3 Forberedelse før brug

a. Efterse arbejdsområdet, og fjern fremmedlegemer såsom dørmåtter, kabler, reb, sten, nedfaldne grene med mere.
b. Planlæg snerydningen, så der ikke slynges noget ud på gaden, mod tilskuere, dyr, køretøjer, vinduer med mere.
e. Placer sneslyngen på et plant underlag. Skru oliepåfyldningsdækslet (21) af, og påfyld efter behov olie op til påfyldningshullets nederste kant. Tør eventuelt spildt olie op.

f. For at motoren skal passe til flere forskellige modeller og anvendelsesområder findes der et oliepåfyldningsdæksel forrest og bagest. Kontrollér, at også den forreste påfyldningsprop (30) er ordentligt lukket, da der ellers er risiko for olielækage.

c. Påfyld brændstof. Brug kun blyfri benzin, der er frisk, dvs. ikke ældre end 30 dage, eller 4-takts alkylatbenzin. Fyld kun op til siens nederste del, ellers er der risiko for, at brændstoffet løber over, når motoren varmer det op.

OBS!

Brug ikke E85-brændstof, der kan medføre motorproblemer.

d. Tør eventuelt spildt benzin op.

g. Brug ikke maskinen uden varmt vintertøj, skridsikre sko, høreværn og sikkerhedsbriller.

h. Kontrollér, at sneslyngen er hel, især sikkerhedsanordningerne og indføringssneglen.

7.4 Start af kold motor

a. Før chokerhåndtaget (16) mod venstre til CHOKE-stillingen.
b. Drej brændstofhanen (18) mod uret til ON-stillingen.
c. Før gashåndtaget (19) nedad til fuld gas.
d. Sæt sikkerhedsnøglen (15) i tændingslåsen.
e. Tryk primerknappen (13) helt ind, og slip den igen, og gentag dette 3-5 gange.
f. Træk langsomt i starchåndtaget (4), til modstanden tager til, træk derefter hurtigt i starchåndtaget, og lad derefter snoren køre roligt tilbage uden at slippe håndtaget. Forsøg igen, hvis motoren ikke starter.
g. Før chokerhåndtaget (16) langsomt mod højre til RUNstillingen, mens motoren varmes op. Påbegynd ikke snerydning, før motoren er blevet varm.

OBS!

• Overdreven brug af primeren kan forårsage for kraftig brændstoftilførsel, hvilket kan medføre, at motoren ikke kan starte.
• Hvis starchändtaget slippes ukontrolleret, kan motoren beskadiges.

7.5 Start af varm motor

a. Før chokerhåndtaget (16) mod højre til RUN-stillingen.
b. Drej brændstofhanen (18) mod uret til ON-stillingen.
c. Før gashåndtaget (19) nedad til fuld gas.
d. Sæt sikkerhedsnøglen (15) i tændingslåsen.
e. Træk langsomt i starchåndtaget (4), til modstanden tager til, træk derefter hurtigt i starchåndtaget, og lad derefter snoren køre roligt tilbage uden at slippe håndtaget. Forsøg igen, hvis motoren ikke starter.

OBS!

• Der må kun primes maks. 1 gang, da motoren ellers kan drukne.
• Hvis starchåndtaget slippes ukontrolleret, kan motoren beskadiges.

ADVARSEL!

Start aldrig motoren indendørs.

7.6 Snerydning

Det bedste tidspunkt for snerydning er lige efter snefald og tidligt om morgenen. Da er sneen oftest mest tør og er ikke varmet op af solen. Tør sne sætter sig ikke så let fast i udkastet (12). Kontrollér vindretningen. Forsøg at rydde sne i medvind eller sidevind, hvis muligt.

a. Start motoren, og følg anvisningerne for start af kold eller varm motor.
b. Ret udkastet (12) i en passende retning. Kontrollér, at der hverken befinder sig mennesker, dyr, vinduer eller andre skrøbelige genstande indenfor 15 meter foran sneslyngen eller i udkastets retning.
c. Tryk aktiveringsbøjlen (5) mod håndtaget (6), og kontrollér, at det regulerer indføringssneglen. Indføringssneglen (11) skal begynde at rotere, når aktiveringsbøjlen trykkes ind, og skal standse, når aktiveringsbøjlen (5) slippes. Juster wiren, hvis det er nødvendigt.

OBS!

Hvis indføringssneglens omdrejningstal falder meget ved belastning, kan det skyldes, at remmen glider. Juster wiren.

g. Tryk aktiveringsbøjlen (5), der regulerer indføringssneglen, ned, og påbegynd snerydningen ved at føre maskinen fremad. Tilpas hastigheden efter snedybden.

OBS!

• Ved høj hastighed i stor snedybde kan motoren blive overbelastet.
• I lav snedybde kan det være en fordel at øge hastigheden en smule, da det medfører, at sneen kastes længere ud.
  h. Overlap kørebanerne for at sikre, at al sne forsvinder. Brug større overlapninger ved våd sne.

• Brugeren skal have fuld opsigt med arbejdsområdet og dets omgivelser med trafik og mennesker, som nærmer sig. Anvend derfor ikke sneslyngen ved dårlig sigtbarhed.
• Undgå at rydde sne på eller i nærheden af skråninger. Hvis dette ikke kan undgås, skal du udvise største forsigtighed. Ryd ikke sne på skråninger, som overstiger 20°.
• Brug ikke sneslyngen på ujævnt underlag.
• Brug pigge på skoene, når underlaget er glat og tiliset.
  • Vær ekstra forsigtig på underlag af sand.
  • Foretag ikke justeringer under arbejdet.
• Overskrid ikke sneslyngens kapacitet.
• Fyld ikke brændstof på, när motoren er varm. Eventuelt spildt brændstof kan forårsage brand.
• Sluk altid motoren, när du forlader förerpladsen, f.eks. ved inspektion, justering eller fjernelse af fremmedlegemer på arbejdsområdet.
• Hvis du har ramt et fremmedlegeme, hvis sneslyngen vibrerer kraftigt, eller hvis udkastet skal renses: Stands motoren, og fjern tændrørshætten fra tændrøret (8) inden inspektion, rensning eller reparation.

7.7 Efter afsluttet rydning

a. Lad motoren gå et par minutter, så sne og is smelter af motoren.
b. Stands motoren ved at føre gashåndtaget (19) opad mod stop, og fjern sikkerhedsnøglen (15) fra tændingslåsen.
c. Drej brændstofhanen (23) til OFF-stilling.
d. Tør hele sneslyngen af.

OBS!

• Skyl aldrig sneslyngen af med vand. Det kan trænge ind i elsystemet, motoren eller andre følsomme dele.
• Eventuel efterladt sne fryser let til is, hvorved visse funktioner kan fryse fast og kan revne p.g.a. isdannelser eller gå i stykker, når sneslyngen startes næste gang.

8. OPBEVARING

Efter sæsonen, eller när sneslyngen ikke skal bruges i 30 dage, skal den forberedes til lang tids opbevaring.

OBS!

• Overdæk aldrig sneslyngen, när motoren er varm.
• Overdæk aldrig sneslyngen med beskyttende plastik eller lignende, som ikke kan ånde. En sådan beskyttelse risikerer at danne kondensvand, som forårsager rust.
• Fjern nøglen fra tændingslåsen under opbevaring, så børn ikke kan starte maskinen.

- Opbevar aldrig maskinen med resterende benzin i tanken.

a. Rengør sneslyngen grundigt, og fjern alt snavs og fedt.

b. Kontrollér drivremmens spænding og tilstand. Juster eller udskift efter behov.

c. Kontrollér, at alle bolte og møtrikker er tilspændt, samt at alle splitter sidder korrekt fast.

d. Kontrollér, at alle afskærmninger og bevægelige dele er intakte og fri for slitage. Udskift delene efter behov.

e. Slib alle slidte og rustne flader, og mal dem.

f. Tøm brændstoftanken, start motoren og lad den køre, indtil benzinen i brændstofslangen og karburatoren er brugt op.

g. Skift motorolie.

h. Fjern tændrøret og hæld ca. 30 ml motorolie i hullet. Træk langsomt nogle gange i starchåndtaget (4), så olien fordeles jævnt i cylinderen. Skru et nyt tændrør i. Sæt ikke tændrørshætten på.

i. Træk starchåndtaget ud, til der mærkes modstand, lad starchåndtaget gå tilbage igen. Så er ventilerne lukket.

I. Opbevar sneslyngen i et tørt og godt ventileret rum uden støv og snavs.

9. SERVICE & VEDLIGEHOLDELSE

ADVARSEL!

• Fjern altid tændrørshætten fra tændrøret, og fjern tændingsnøglen, inden der foretages service og vedligeholdelse!
• Prøvekør ikke motoren i dårligt ventilerede lokaler, risiko for kulilteforgiftning.
• Lad udstødningssystemet køle af, inden reparation eller vedligeholdelse påbegyndes.
• Prøvekør aldrig motoren uden alle afskærmninger, risiko for bevægelige dele.
• Læs anvisningerne, og kontrollér, at du har det værktøj og den viden, der kræves, inden reparation eller vedligeholdelse påbegyndes.

9.1 Kontrol og serviceskema

For at kunne arbejde sikkert og optimere sneslyngens levetid skal følgende kontroller og service udføres.

For en ny sneslynge der er brugt i 5 timer

Skift af motorolie.

MOMENT INDEN	START	HVER 50. DRIFTSTIME ELLER 1 GANG OM ÅRET
Kontrol af oliestand X
Skift af motorolie		X
Kontrol af sikkerheds-anordninger	X
Kontrol af betjeningsgreb.	X
Rengøring/udskiftning af tændrør		X
Kontrol/udskiftning af drivrem		X
Kontrol/udskiftning af indføringssneglens gummiskraber		X

9.2 Skift af motorolie

Motorolien skal skiftes efter de første 5 driftstimer, derefter hver 50. driftstime, eller en gang om året, hvis sneslyngen ikke bruges så meget. Brug en 4-takts motorolie af god kvalitet 5W–30.

OBS!

Sneslyngen skal stå vandret ved kontrol og udskiftning af motorolie.

a. Start motoren, og lad den gå et par minutter, så den bliver varm. Sluk derefter motoren.
b. Placer en opsamlingsbakke under oliepåfyldningsdækslet (21).
c. Skru oliepåfyldningsdækslet af. Når olien ikke løber så hurtigt længere, skal du vippe sneslyngen, så den resterende olie løber mod aftapningshullet.
e. Påfyld ny motorolie via påfyldningshullet (6).
d. Skru bundproppen i igen, og spænd den til.

ADVARSEL!

Hvis du får motorolie på huden, skal du vaske dig med sæbe og vand så hurtigt som muligt.

9.3 Kontrol og udskiftning af tændrør

For at motoren skal fungere optimalt med lang levetid, skal tændrøret kontrolleres og renses regelmæssigt.

a. Fjern tændrørshætten, og skru tændrøret ud.
b. Kontrollér tændrøret, og skift det ud, hvis det er slidt, eller isoleringen er beskadiget eller revnet.
c. Rens tændrøret med en stålbørste.
d. Kontrollér afstanden mellem elektroderne med en bladsøger. Afstanden skal være 0,7 - 0,8 mm.
e. Kontrollér, at skiven og gevindet ikke er beskadiget.

f. Skru tændrøret i med hånden for ikke at beskadige gevin- det. Spænd tilpas hårdt med tændrørsnøglen, så skiven trykkes sammen - spænd derefter 1/8-1/4 omdrejning, hvis det er et brugt tændrør, og 1/2 omdrejning, hvis det er et nyt tændrør. Brug eventuelt en momentnøgle, og tilspænd til 15 Nm.

9.4 Kontrol og justering af wire til indføringssneglen

For at kontrollere wirespændingen skal du følge instruktionerne nedenfor.

a. Løsn kontramøtrikken (40).
b. Juster justeringsmøtrikken (41), så aktiveringsbøjlen har en frigang på ca. 5 mm. Lås justeringsmøtrikken i den indstillede position ved at spænde kontramøtrikken.
c. Prøvekør. Indføringssneglen skal være helt stille, når aktiveringbøjlen er upåvirket. Når aktiveringsbøjlen trykkes ind, skal indføringssneglen begynde at rotere.

9.5 Skift indføringssneglens drivrem

a. Sluk motoren, og lad den køle af.
b. Fjern sikkerhedsnøglen (15).
c. Skru beskyttelsesskærmen af (50).

d. Træk den gamle drivrem af.
e. Monter den nye drivrem ved at følge instruktionerne ne- denfor.

f. Juster wiren, så indføringssneglen (11) begynder at rotere, när aktiveringsbøjlen (5) trykkes helt ind mod håndtaget (6).
g. Kontrollér, at indføringssneglen standser med det samme, när aktiveringsbøjlen slippes.
h. Sæt beskyttelsesskærmen (50) på igen.

9.6 Udskiftning af indføringssneglens gummiskraber

Hvis gummiskraberne er slidte, skal de udskiftes.

a. Stop motoren, og lad den køle af.
b. Fjern sikkerhedsnøglen (15).
c. Løsn de markerede skruer, og fjern gummiskraberne.

Starter ikke. 1. Gashåndtaget er ført til den forkerte side.2. Brændstoffet er for gammelt eller indeholder vand.3. Ingen brændstof.4. Tændrøret er snavset.5. Motoren er "druknet" efter at være primet for meget.6. Motoren er primet for lidt.7. Tændrøret er defekt.8. Tændrørskablet er defekt.9. Tændingsnøgle ikke helt i korrekt stilling.	1. Før det mod venstre.2. Tøm tanken og karburatoren og påfyld ny, frisk benzin.3. Hæld brændstof på.4. Fjern tændrøret, kontroller og rens det. Kontrollér gnisten.5. Vent nogle minutter, og forsøg igen med chokerhåndtaget i position RUN.6. Luk chokerspjældet, og prim nogle gange.7. Skift tændrør.8. Kontrollér tændkablet.9. Tryk tændingsnøglen helt ind.
Motoren går ujævnt	1. Chokerspjældet er lukket.2. Benzinen er gammel.3. Tankventilationen er blokeret.
Kraftige vibrationer. 1. En gummiskraber er defekt/los2. Et indforingsblad i indforingssneglen er defekt.	1. Før chokerhåndtaget til position RUN.2. Udskift benzinen.3. Testkør, uden at tankdækslet er monteret. Hvis motoren går uden problemer, så rens ventilationshullet i tankdækslet.
Starthåndtaget har sat sig fast.	Magnapull-enheden er frosset fast.
Indføringssneglen roterer ikke.	1. Fremmedlegemer blokerer indforingssneglen.2. Drivremmen glider eller er defekt.
Indføringssneglen standser ikke, når håndtaget slippes.	1. Wiren er forkert justeret.2. Drivremmens bremse er defekt.
Sneslyngen trækker til siden.	Gummiskraberne er slidt ujævnt.
Der kastes ikke sne ud.	1. Udkastet blokeret.2. Indforingssneglen roterer ikke.
Brændstof i cylinderen og/eller bundkarret.	1. Brændstofhanen ikke lukket under opbevaring.2. Brændstofhanen er defekt.
Olielækage	1. Oliepåfyldningsdækslet eller olieproppen er ikke korrekt tilspændt.2. Der er for meget olie i motoren.3. Der er en defekt pakning i motoren.

10. MILJ∅

Genbrug uønsket materiale i stedet for at bortskaffe det sammen med husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage, og indlever dem på en genbrugsplads, så de bortskaffes miljøvenligt.
