BRUGSANVISNING CSS 36 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till maskinen för framtida bruk.
NO - Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.
FI - Lue käyttöohje kokonaan ja varmista, että ymmärrät sen sisällön, ennen kuin käytät tuotetta ensimmäisen kerran! Säilytä käyttöohje varmassa paikassa tulevaa tarvetta varten.
DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

SNÖSKYFFEL CSS 36

SN∅SKUFFE CSS 36

LUMILAPIO CSS 36

SNESLYNGE CSS 36

SNOW SHOVEL CSS 36

BILTEMA

Garnisonsgatan 26

SE-254 66 HELSINGBORG

SWEDEN

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2018-04-04

Paul Thur

Strömbrytare (1) med säkerhetsspärr (2)

⚠️ FORSIKTIG! – Indikerer en risiko som sannsynligvis vil føre til mindre omfattende personskade hvis den ikke unngås.

Snøfreseren er ikke beregnet på kommersiell bruk og må:

Produktet er merket med følgende symboler.

1 stk. bruksanvisning
1 stk. motordel
1 stk. teleskophåndtak

5.2 Montere teleskophåndtaket på motordelen.

⚠️ FORSIKTIG! Batteripakken må ikke sitte i teleskophåndtaket ved montering.

Skrapen er en slitedel som må byttes hvis den er slitt eller skadet.

a. Løsne de fi re skruene som holder skrapen.

b. Trekk ut skrapen, og skru fast den nye.

7.5 Feilsøking

FEIL: MULIG ÅRSAK: TILTAK:

Disse instrukser er skrevet for at gøre det lettere for operatøren at bruge produktet på en sikker måde. Læs hele brugsanvisningen igennem før brug, og vær særligt opmærksom på sikkerhedsinformationerne. Instruktionerne er beregnet til personer med en grundlæggende teknisk viden om brugen af lignende maskiner. Det anbefales, at uerfarne personer skaffer sig færdigheder ved at deltage i et kursus eller konsultere erfarne brugere, inden de anvender maskinen. Opbevar altid denne brugsanvisning i nærheden af maskinen, så brugeren har den ved hånden. Maskinen må kun sælges eller udlånes, hvis denne brugsanvisning følger med. Producenten har ikke noget ansvar for skader, der opstår på grund af manglende opmærksomhed om sikkerhedsinformationerne i denne brugsanvisning.

Informationerne i denne brugsanvisning har følgende betegnelser:

⚠️ FARE! - Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠ ADVARSEL! - Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠️ FORSIGTIG! - Indikerer en risiko, som vil resultere i en mindre eller moderat personskade, hvis den ikke undgås.

Hvis der bruges tal (1, 2, 3...) i teksten, henviser de til den pågældende del på et oversigtsbillede eller en tilhørende illustration.

Hvis afsnit er opstillet med a. b. c. osv., skal instruktionerne udføres i samme rækkefølge.

Hvis opstillingen står med punkter (•), kan handlingerne udføres i vilkårlig rækkefølge.

TERMER, DER ANVENDES I DENNE BRUGSANVISNING:

Bruger: Den eller de	personer, som installerer, anvender, indstiller, vedligeholder, reparerer eller fl ytter en maskine.
Elværktøj: Et net-	ller batteridrevet, håndholdt og transportabelt elværktøj eller havemaskine.
Kvalifi ceret reparatør:	En person, der har den uddannelse og viden, der kræves for at foretage reparationer på en sikker og korrekt måde.

2. ANVENDELSESOMRÅDE

18-055 Sneslynge CSS 36 er batteridrevet og har en børsteløs motor. Den er beregnet til snerydning og har et skovlhjul, der både trækker sneen ind og slynger den ud. Udkastvinklen kan indstilles med en arm. Håndtaget er teleskopisk og kan indstilles trinløst. Sneslyngen skal holdes med begge hænder under arbejdet.

Sneslynge CCS 36 må kun anvendes sammen med de batteripakker og den batterilader, der er beregnet til maskiner i Biltemas MultiX36V-serie, som er et produktprogram med en fælles batteriplatform.

Sneslyngen er ikke beregnet til erhvervsmæssig brug og må:

• kun anvendes iht. instruktionerne i denne brugsanvisning.
• ikke ombygges
• ikke bruges til at rydde andet end sne
• eller bruges til andet arbejde end det, der nævnes i denne brugsanvisning.

3. SIKKERHED

3.1 Mærkning.

Produktet er mærket med følgende symboler:

SYMBOL: PLACERING: BETYDNING:
		Advarselsmærkat ADVARSEL! Læs og forstå hele brugsanvisningen, inden maskinen bruges. Gem brug-sanvisningen i nærheden af elværktøjet.
		Advarselsmærkat Brug beskyttelsesbriller og høreværn.
		Advarselsmærkat Højt lydniveau. Brug høreværn.
		Advarselsmærkat	ADVARSEL! Risiko for flyvende genstande!
		Advarselsmærkat Hold børn, husdyr og uvedkommende på afstand.
		Advarselsmærkat Hold hænder og fødder på afstand af det roterende skovlhjul.
		Advarselsmærkat Det er forbudt at rense sneslyngen for sne og is, når batteripakken er tilsluttet.
		Advarselsmærkat Fjern batteripakken ved reparation og vedligeholdelse.
		Advarselsmærkat Det er forbrudt at udsætte elværktøjet for regn og rindende vand.
BJ: Typeskilt Fremstillingsår

3.2 Sikkerhedsforskrifter.

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifi kationer, som følger med dette elværktøj. Manglende overholdelse af de medfølgende anvisninger kan føre til elektrisk stød, brand og/eller alvorlig personskade.

Gem alle sikkerhedsforskrifter og -anvisninger til fremtidig brug.

Ordet "elværktøj" i sikkerhedsforskrifterne henviser til dit/din netdrevne/batteridrevne håndholdte og transportable elværktøj eller havemaskine

⚠️ Generelle sikkerhedsforskrifter for elværktøj – sikkerhed på arbejdspladsen.

• Hold arbejdspladsen ren og godt oplyst. En rodet eller mørk arbejdsplads indbyder til ulykker.
• Anvend aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj kan danne gnister, som kan antænde støv og dampe.
• Hold børn og tilskuere på afstand ved anvendelse af elværktøj. Forstyrrelser og manglende koncentration kan medføre, at du mister kontrollen over værktøjet.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – personlig sikkerhed.

• Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft ved arbejde med et elværktøj. Brug ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved brug af elværktøj kan resultere i alvorlig personskade.
• Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn alt efter forholdene mindsker risikoen for personskade.
• Undgå utilsigtet start. Sørg for, at afbryderen står i positionen OFF, før du sætter stikket i stikkontakten og/eller tilslutter batteripakken, ved løft eller når elværktøjet bæres. Undlad at bære elværktøjet med fi ngeren på afbryderen eller slutte strømmen til elværktøjet, når afbryderen er i positionen ON, da det kan medføre ulykker.
• Fjern alle justeringsnøgler eller skiftenøgler, før elværktøjet startes. Hvis en skiftenøgle eller justeringsnøgle efterlades på en af elværktøjets roterende dele, kan det forårsage personskade.

• Ræk ikke for langt ud. Sørg for, at du altid står stabilt og har god balance. På den måde har du bedre kontrol over elværktøjet, hvis der opstår en uforudset situation.

• Klæd dig korrekt. Bær aldrig løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i de bevægelige dele.

• Lad ikke erfaring fra hyppig brug af elværktøj gøre dig så selvsikker, at du ser bort fra sikkerhedsreglerne. Skødesløs adfærd kan i løbet af et øjeblik føre til alvorlig personskade.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – brug og vedligeholdelse af elværktøj.

• Undgå at overbelaste og forcere elværktøjet. Anvend det rette elværktøj til det arbejde, der skal udføres. Det rette elværktøj udfører arbejdet bedre og mere sikkert, hvis det anvendes ved den hastighed, det er beregnet til.
• Brug ikke elværktøjet, hvis afbryderen ikke kan starte og stoppe det. Alt elværktøj, som ikke kan styres med afbryderen, er farligt og skal repareres.
• Tag stikket ud af stikkontakten og/eller fjern batteripakken fra elværktøjet, hvis den kan fjernes, før du foretager justeringer, skifter værktøj/tilbehør eller lægger elværktøjet væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af elværktøjet.
• Opbevar elværktøj, som ikke er i brug, uden for børns rækkevidde, og lad ikke personer, som ikke har indgående kendskab til dette elværktøj eller denne brugsanvisning, anvende elværktøjet. Elværktøj er farligt i hænderne på uerfarne brugere.
• Vedligehold elværktøjet og dets værktøj/tilbehør. Kontroller, at elværktøjet ikke har forkert rotations- eller bevægelsesretning, at bevægelige dele sidder ordentligt fast, at der ikke er defekte dele, og at der ikke er andre omstændigheder, som påvirker elværktøjets funktion. Hvis du opdager skader eller fejl, skal du reparere elværktøjet, inden du bruger det. Mange ulykker sker på grund af dårligt vedligeholdt elværktøj.
• Hold skærende værktøj skarpt og rent. Ordentligt vedligeholdt skærende værktøj med skarpe skær er mindre tilbøjeligt til at sætte sig fast og er lettere at styre.
• Anvend elværktøjet, dets tilbehør og værktøjsbits m.m. i overensstemmelse med denne brugsanvisning, hvad angår arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøj til andre formål end det beregnede kan føre til en farlig situation.
• Hold håndtag og greb tørre, rene og fri for olie og fedt. Du kan ikke håndtere og styre elværktøjet på en sikker måde i en uforudset situation, hvis håndtag og greb er glatte.

⚠️ Generelle sikkerhedsforskrifter for elværktøj

- brug og vedligeholdelse af batteridrevet elværktøj.

- Oplad kun batteripakken med den batterilader, der er angivet af producenten. Hvis en batte-

rilader, som er beregnet til én type batteripakke, bruges til en anden type batteripakke, kan det medføre risiko for brand.

• Brug kun elværktøj sammen med en batteripakke, der er beregnet specielt til værktøjet. Brug af en anden batteripakke kan medføre risiko for personskade og brand.
• Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande. Kortslutning af batterikon-takterne kan medføre forbrændinger og brand.
• Under de forkerte forhold kan der lække væske fra batteripakken; undgå kontakt med væsken. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle med vand. Ved kontakt med øjnene: Søg lægehjælp. Væske, som lækker fra batteripakken, kan forårsage irritation eller ætsninger.
• Brug aldrig batteripakker eller værktøj, som er beskadiget eller modifi ceret. Beskadigede eller modifi cerede batteripakker kan fungere på uventede måder, som fører til brand, eksplosion eller risiko for personskade.
• Udsæt ikke batteripakken eller værktøjet for meget høje temperaturer. Hvis udstyret udsættes for temperaturer på over 130 °C, kan det føre til eksplosion.
• Følg alle opladningsanvisninger, og oplad aldrig batteripakken ved temperaturer, der ligger uden for det område, der er angivet i brugsanvisningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteripakken og øge risikoen for brand.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – service.

• Overlad service af dit elværktøj til en kvalifi - ceret reparatør, som kun anvender tilsvarende reservedele. Det garanterer, at dit elværktøj forbliver sikkert at bruge.
• Reparer aldrig batteripakken, hvis den er beskadiget. Reparation af batteripakken må kun udføres af producenten eller et autoriseret serviceværksted.

⚠️ Særlige sikkerhedsforskrifter ved brug af en batteridrevet sneslynge.

• Lad aldrig børn, personer med nedsatte psykiske evner, nedsat mental kapacitet eller manglende erfaring og viden eller personer, som ikke har kendskab til denne brugsanvisning, at anvende sneslyngen. Der kan gælde lokale regler, som begrænser brugerens alder.
• Brug aldrig sneslyngen, når der er personer, især børn, eller husdyr i nærheden. Risiko for fl yvende genstande og distraktion af brugeren, hvilket kan føre til, at brugeren mister kontrollen over

sneslyngen med person- eller tingskade til følge.

• Læn dig ikke ind over arbejdsområdet, da det er vigtigt, at du altid har en god balance. Sørg for, at du står stabilt på skråninger, og gå altid – løb aldrig. Risiko for, at brugeren snubler og mister kontrollen over sneslyngen.
• Brug altid beskyttelsesbriller, høreværn, skridsikre og robuste sko samt lange bukser ved brug af sneslyngen.
• Kontroller ved starten, at det roterende skovlhjul ikke har kontakt med sneen eller nogen andre genstande.
• Hold hænder, fødder og tøj på afstand af det roterende skovlhjul.
• Vær opmærksom på omgivende trafi k, og vær forberedt på, at der kan være skjulte fordybninger og genstande i og under sneen.
• Hvis sneslyngen rammer et fremmedlegeme: sluk straks motoren, fjern batteripakken, og efterse derefter sneslyngen for skader. Reparer eventuelle skader, inden arbejdet fortsætter.
• Brug ikke sneslyngen på områder med ral eller knuste sten. Vær meget forsigtig ved rydning på sandede områder. Risiko for skader på ejendom og maskine.
• Hvis der opstår unormale vibrationer: sluk straks motoren, fjern batteripakken, og afhjælp årsagen. Vibrationer er ofte en indikation på, at der foreligger fare.
• Arbejd lige op og ned ad skråninger, ryd aldrig sne på tværs af skråninger. Vær forsigtig ved retningsændringer. Ryd aldrig sne på stejle eller islagte skråninger. Risiko for, at brugeren snubler.
• Brug aldrig sneslyngen på tag, platforme eller lignende steder, hvor der ikke er et sikkert rækværk. Risiko for at brugeren eller sneslyngen falder ned.
• Brug aldrig sneslyngen, hvis en afskærmning eller beskyttelsesanordning mangler.
• Brug ikke sneslyngen i nærheden af vinduesruder, køretøjer m.m., uden at udkastvinklen er korrekt indstillet. Risiko for skade på ejendom.
• Arbejd kun i dagslys eller i et godt belyst arbejdsområde.
• Under arbejdet skal sneslyngen holdes i et fast greb med begge hænder.
• Hvis skovlhjulet ikke roterer frit på grund af is eller fastpakket sne: sluk motoren, fjern batteripakken, og fjern sneen/isen. Hold området omkring skovlhjulet frit for is og sne. Rens aldrig sne og is væk, når motoren er i gang. Lad motoren gå i tomgang i cirka et minut efter rensning, så bevægelige dele ikke fryser fast.
• Stands motoren ved fl ytning fra et arbejdsområde til et andet.
• Brug ikke sneslyngen, når det regner.
• Fjern batteripakken ved reparation, eftersyn, vedligeholdelse, transport, opbevaring, eller när sneslyngen efterlades uden opsyn.

3.3 ∅vrige risici.

ADVARSEL! Selv om elværktøjet er fremstillet

i overensstemmelse med gældende konstruktionsprincipper, hvad angår mål, afskærmninger og supplerende sikkerhedsforanstaltninger, er der stadig følgende risici:

• ∅jenskade. Hvis der ikke anvendes beskyttelsesbriller.
• Høreskade. Hvis der ikke anvendes godkendt høreværn.
• Bevægelige dele. Hvis sikkerhedsforskrifterne i denne brugsanvisning ikke følges.
• Flyvende genstande. Hvis sikkerhedsforskrifterne i denne brugsanvisning ikke følges.

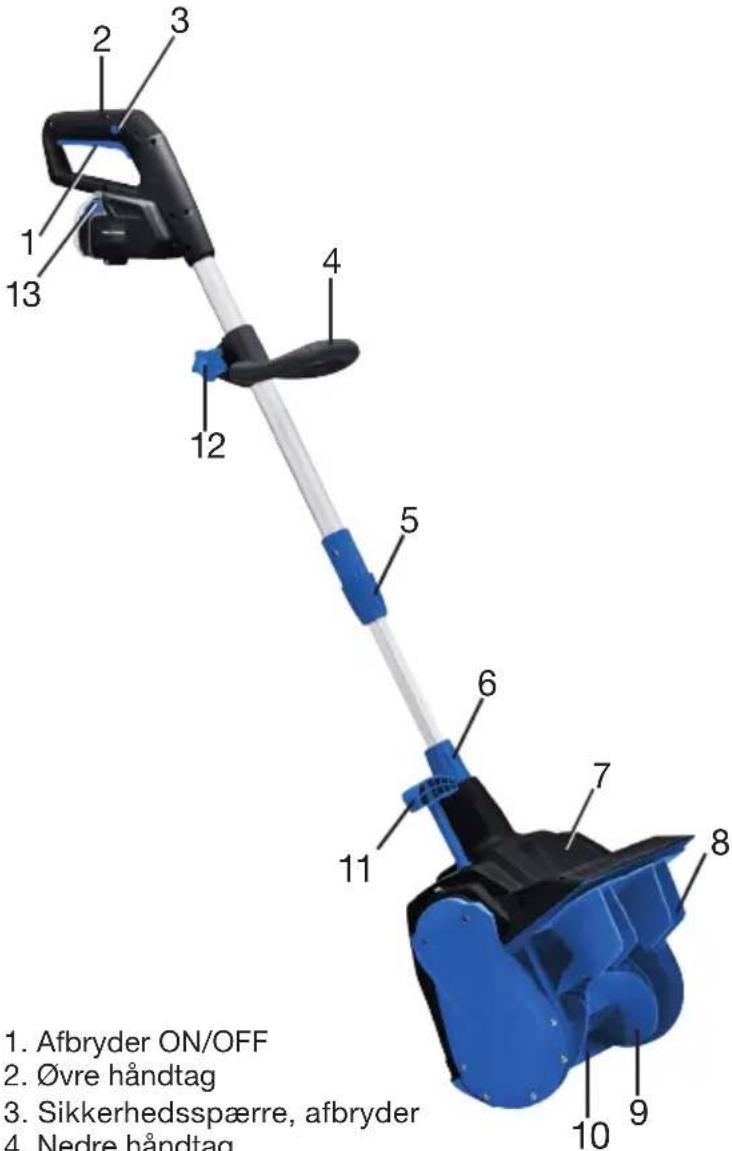

4. OVERSIGTSBILLEDE

1. Afbryder ON/OFF
2. ∅vre håndtag
3. Sikkerhedsspærre, afbryder
4. Nedre håndtag
5. Låsegreb, justering af teleskophåndtag
6. Låsegreb, motordel
7. Dæksel, drivrem
8. Udkast
9. Skovlhjul, ind-/udkast
10. Skraber
11. Arm, vinkling af udkast
12. Drejegreb, nederste håndtag
13. Dæksel, batteripakke

5. UDPAKNING OG MONTERING

5.1 Emballagens indhold.

Pak indholdet i emballagen ud, og kontrollér, at indholdet ikke har taget skade under transporten, og at ingen dele mangler. Emballagen skal indeholde:

1 stk. brugsanvisning
1 stk. motordel
1 stk. teleskophåndtag

5.2 Montering af teleskophåndtaget på motordelen.

FORSIGTIG! Batteripakken må ikke sidde i skophåndtaget ved monteringen.

a. Drej teleskophåndtaget, så styret (15) er ud for rillen på motordelen. Før derefter forsigtigt teleskophåndtaget ned i motordelen
b. Kontroller, at styret (15) sidder korrekt, og skru grebet fast (6).
c. Kontroller, at teleskophåndtaget sidder solidt fast.

Teleskophåndtaget kan demonteres ved at løsne grebet (6) helt og trække teleskophåndtaget ud.

6.BRUG

6.1 Beskyttelsesanordninger.

ADVARSEL! Brug aldrig sneslyngen, hvis kyttelsesanordningerne er sat ud af funktion, angler eller er gået i stykker.

Afbryder (1) med sikkerhedsspærre (2)

Afbryderens (1) funktion er at starte og stoppe motoren. Startspærren (2) forhindrer utilsigtet start.

• Start: Hold startspærreknappen (2) inde, samtidig med at afbryderen (1) trykkes ind.
• Stop: Slip afbryderen (1), hvorved motoren stopper.

Dæksel, batteripakke (13)

Mindsker risikoen for, at der trænger vand ind i batteristikkene og forårsager kortslutning.

Dæksel, drivrem (8)

Forhindrer adgang til roterende dele og forhindrer, at der trænger vand ind i elmotoren.

6.2 Montering/afmontering af batteripakken

ADVARSEL!

• Læs brugsanvisningen til batteripakken og batteriladeren igennem, inden batteripakken lades op eller monteres i sneslyngen.
• Sneslyngen må kun bruges sammen med en batteripakke fra Biltemas MultiX 36V-serie. Brug af andre batteripakker kan føre til person- og maskinskade.

a. Kontroller, at batteripakken er fuldt opladet, ved at trykke dens indikatorknap ind. Hvis det ikke er tilfældet, skal batteripakken lades helt op.
b. Åbn dækslet (13).
c. Sæt batteripakken ind i rillen. Batteripakken fjernes ved at trykke de to låseknapper ind og trække batteripakken ud.
d. Luk dækslet.

6.3 Justering af teleskophåndtag.

a. Løsn låsegrebet (5).
b. Indstil den ønskede længde af teleskophåndtaget.
c. Spænd låsegrebet (5), og kontroller, at teleskophåndtaget ikke kan trækkes op eller trykkes ned.

6.4 Justering af det nedre håndtag (4).

a. Løsn drejegrebet (12).
b. Indstil det nedre håndtag i højden og sideværts.
c. Spænd grebet (12) til, og kontroller, at håndtaget sidder fast.

6.5 Indstilling af udkastvinkel.

Udkastet (8) kan rettes i forskellige retninger ved at dreje på armen (11).

6.6 Foranstaltninger før arbejdet

a. Kontrollér, at sneslyngen er intakt, og at alle skruer er spændt fast.
b. Juster teleskophåndtagets længde og det nedre håndtags placering.
c. Kontroller det område, der skal ryddes, fjern fremmedlegemer, bemærk vindretningen, og planlæg arbejdet.

d. Kontroller, at der ikke er nogen dele, der er frosset fast.
e. Kontroller, at batteripakken er fuldt ladet, monter den i batterirummet.

6.7 Snerydning

FORSIGTIG!

• Forsøg aldrig at rydde sne hurtigere end sneslyngen kan klare. Ryd aldrig mere end 9 cm snedybde. Ved større snedybde ryddes to eller fl ere gange.
• Efterlad en snedybde på 1 - 2 centimeter. På den måde undgår du unødvendigt slid på sneslyngen.
• Ryd om muligt sne i medvind. Ved snerydning i modvind kastes sneen en kortere afstand, og brugeren riskerer at få sne i ansigtet.
• Kontroller, at ingen bevægelige dele er frosset fast inden start og især efter pauser.

a. Hvis det ikke blæser så meget, så placer dig på midten af den ene korte side, så du har vinden i ryggen eller fra siden. Ved kraftigere blæst skal du placere dig på den del af den korte side, som vinden kommer fra.
b. Ret udkastet skråt fremad i vindretningen.
c. Hold sneslyngen med begge hænder nogle centimeter over sneen i arbejdsretningen.
d. Start motoren. Vent, indtil den har nået fuldt omdrejningstal, og sænk derpå sneslyngen ned i sneen 1-2 cm over jorden.
e. Gå langsomt fremad, og ryd sne, indtil du har arbejdet dig frem til den anden korte side.
- Ved svag vind: vend om, og ryd sne med lidt overlap.
- Ved kraftig sidevind: Vend om, og ret udkastet, så det peger i samme retning som vindretningen. Fortsæt snerydningen med lidt overlap.
- Ved kraftig vind i længderetningen: Gå tilbage til den første korte side, så du får vinden i ryggen, og fortsæt snerydningen med lidt overlap.
f. Fortsæt på samme måde, indtil sneen er væk.
g. Når snerydningen er færdig: foretag vedligeholdelse efter brug.

7. VEDLIGEHOLDELSE OG REPARATION

ADVARSEL!

• Batteripakken skal være afmonteret fra elværktøjet ved reparation og vedligeholdelse. På den måde undgår du utilsigtet start.
• Elværktøjet må kun repareres af en kvalifi ceret reparatør.
• Reparation og åbning af batteripakken må kun udføres af producenten eller et autoriseret serviceværksted. Forkert reparation eller montering kan forårsage brand, eksplosion og/eller personskade.

7.1 Vedligeholdelse efter brug.

FORSIGTIG! Rengør aldrig sneslyngen med lende vand. Risiko for kortslutning.

• Afmonter batteripakken, og lad den op.
• Fjern is og sne med en plastskraber, og tør alt vand og snavs af med ren og tør klud. Vær omhyggelig med, at den bliver helt tør.
• Kontroller, at skraberen og skovlhjulet er hele.
• Kontroller, at udkastet er helt, og at alle skruer er spændt til.

7.2 Regelmæssig vedligeholdelse en gang pr. år eller for hver 50 driftstimer.

- Kontroller, at drivremmen ikke er slidt.

7.3 Kontrol og udskiftning af drivrem.

Drivremmen skal skiftes, hvis den er slidt eller slap.
a. Løsn de syv skruer, som holder dækslet (7) fast.
b. Løft forsigtigt dækslet af, og kontroller drivremmen.
c. Ved udskiftning trækkes den først forsigtigt af det store remhjul og derefter af det lille remhjul.
d. Monter den nye drivrem på det lille remhjul, og træk den derefter forsigtigt ind over det store remhjul.
e. Skru dækslet (7) fast.

7.4 Skift af skraber (10)

Skraberen er en sliddel, og den skal skiftes, hvis den er slidt eller beskadiget.

a. Løsn de fi re skruer, der holder skraberen.
b. Træk skraberen ud, og skru den nye fast.

7.5 Fejlfi nding

FEJL: MULIG ÅRSAG: HANDLING:
Motoren starter ikke. a. Batteripakken er ikke monteret korrekt i elværktøjet.b. Batteripakken er afl adet.c. Batteripakken er overophedet.d. Batteripakken er beskadiget eller brugt op.	a. Monter batteripakken korrekt.b. Oplad batteripakken helt.c. Lad batteripakken køle af.d. Skift til en ny batteripakke.
Motoren standser under arbejdet.	a. Batteripakken er afl adet.b. Elværktøjet er overbelastet, hvorved bat- teripakkens overlastsikring har slået fra.	a. Lad batteripakken op.b. Lad batteripakken køle af, og overbelast ikke elværktøjet ved den fortsatte snerydning.
Skovlhjulet roterer ikke. a.	Is og sne hindrer skovlhjulet i at rotere.b. Drivremmen er i stykker.	a. Tag batteripakken ud, og rens området om- kring skovlhjulet for sne og is.b. Udskift drivremmen.
Skovlhjulet kaster kun lidt sne ud, eller kun en kort afstand.	a. Sneen er for dyb.b. Sneen er meget våd.c. For megen sne, arbejdet forceres.d. Området ved skovlhjulet er fuldt af sne/is.	a. Ryd ikke mere end 9 cm dybde i sneen ad gangen.b. Sæt arbejdstakten ned, og/eller brug større overlap.c. Sæt arbejdstakten ned, og/eller brug større overlap.d. Tag batteripakken ud, og rens området om- kring skovlhjulet for sne og is.

9. TEKNISKE DATA

Art. nr.: 18-055

Model: ....Sneslynge CSS 36

Spænding: 36 V

Arbejdsbredde: ....Maks. 33 cm

Arbejdshøjde: ....Maks. 30 cm

Udkastlængde: ....Maks. 4 m

Vægt ekskl. batteripakke: .....6,8 kg

Lydtryk L _PA

Målemetode:....EN 3744

Lydtryk L _PA : 73,0 dB(A)

Usikkerhed K: .....3,0 dB(A)

Lydeffekt L _WA

Målemetode:....EN 3744

Lydeffekt L_WA : .....90,0 dB(A)

Usikkerhed K: 3,0 dB(A)

Garanteret lydeffekt: .....93 dB(A)

FORSIGTIG!

De angivne lydniveauer er emissionsværdier og angiver ikke sikre arbejdsmiljøværdier. Selvom der er en sammenhæng mellem emissions- og støjniveauer, er forholdet ikke pålideligt som en indikator for, om yderligere sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, der er specifi kke for arbejdspladsen, kan påvirke støjniveauet, såsom aktivitetens varighed, arbejdslokalets egenskaber og andre lydkilder, f.eks. antallet af maskiner og andre aktiviteter i nærheden. Denne information bør alligevel give et bedre indtryk af mulige farer og risici.

Vibrationer:

Målemetode:....EN 836

Vibrationer, forreste håndtag: < 2,5 ~m / s^2

Vibrationer, bageste håndtag: < 2,5 m/s²

Usikkerhed K: ....1,5 m/s²

De angivne vibrationsniveauer er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning mellem forskellige maskiner. Den totale værdi kan bruges til en foreløbig bedømmelse af eksponeringen.

FORSIGTIG!

Vibrationsværdien ved faktisk brug kan adskille sig fra den angivne totale værdi, afhængigt af hvordan elværktøjet anvendes. Behovet for at identifi cere sikkerhedsforanstaltninger til beskyttelse af brugeren baseres på en vurdering af eksponeringen under de faktiske arbejdsforhold under hensyntagen til den tid, hvor elværktøjet arbejder eller er slukket.

10. AFFALDSHÅNDTERING

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
