BRUGSANVISNING ST 6502 Biltema

Risiko for alvorlig ulykke.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Biltema art.nr.: 17-364
Modellbetegnelse: .....Snøfreser ST 6502

Motor:

Maks. effekt: 4,8 kW / 6,5 hp
Turtall ved maks. effekt: .....3700 rpm
Antall sylindere:....1

Sylindervolum: 212 cm ^3

Turtall:....3700 rpm

Drivstoff: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blyfri 95 oktan

Tankvolum: 3,0 liter

Drivstofforbruk: .....0,8 liter/h

Tennplugg:....F7RTC

Motorolje: .....SAE 5W-30/40

Oljevolum: 0,6 liter

Startsystem:....AC 230 V / snorstart

Kjølesystem: ....Luft

Gir ....5 forover / 2 revers

Hastighet:....1,2–3,2 km/h

1. Gasspak
2. Chokespak
3. Bensinkran
4. Elinntak
5. Primerknapp
6. Startknapp
7. Starter
8. Oljepåfylling
9. Peilepinne
10. Sikkerhetsnøkkel
11. Dreneringsplugg
12. Startknapp

6. INSTALLASJON OG MONTERING

6.1 Oppakking

Ta alltid hensyn til følgende risikoer:

Risiko for hørselskader

- Bruk hørselvern.

- Bruk varme klær og hansker.

Utkast og beskyttelsesanordning (15)

Motoren må ikke være i gang når en justering utføres!

8.1 Betjeningsinnretninger

Tenningsnøkkel

OBS! Bruk ikke E85-bensin, fordi den kan skade motoren og forårsake driftsforstyrrelser!

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

Risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Biltema art. nr.: 17-364

Model: ....Sneslynge ST 6502

Motor:

Maks. effekt: 4,8 kW / 6,5 hk

Omdrejningstal ved maks. effekt: ....3700 rpm

Antal cylindre:....1

Cylindervolumen: .....212 cm³

Brændstof: ....Blyfri 95 oktan

Tankkapacitet: ....3,0 liter

Brændstofforbrug: .....0,8 liter/t

Tændrør:....F7RTC

Motorolie: .....SAE 5W-30/40

Oliekapacitet: 0,6 liter

Startsystem: .....AC 230V/startsnor

Kølesystem: ....Luft

Gear: 5 frem/2 tilbage

Hastighed: 1,2–3,2 km/t

Type sneslynge:....2-trins

Arbejdsbredde:....56 cm

Maks. arbejdshøjde: .....51 cm

Rotationsvinkel, udkast: .....190°

Dækstørrelse:....13" x 4,1

Lufttryk:....1,7–2,0 bar

Lydtryk(L _P ) 10 m

ISO 3744 - 2006/42/EC: .....80 dB(A)

Lydvolumen ( L_WA )

2000/14/EC: 102 dB(A)

Vibrationer (håndtag) EN 1033: .20,4 m/s²

Vægt:....75 kg

17-364 Sneslynge ST 6502 er en totrins sneslynge med indføringssnegl og blæserudkast. Den er konstrueret til at rydde sne iht. instruktionerne i denne manual. Maskinen er udstyret med tohåndsgreb, ét håndtag til kørslen og ét til indføringen. Når du slipper ét af håndtagene, standser maskinen, det såkaldte "dødemandsgreb". Sneslyngen må ikke ændres eller anvendes til andre opgaver.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområdet

• Rengør regelmæssigt. Affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
• Vær især opmærksom på maskinens adverselssymboler.
• Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis det er nødvendigt.
• Brug det rigtige arbejdstøj og skridsikre sko.
• Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
• Indtag altid en god arbejdsstilling med god balance.
• Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Undgå utilsigtet start ved at afbryde strømmen eller fjerne tændrørshætten fra tændrøret før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra ma- skinen, før den startes.
• Efterlad aldrig maskinen ubevogtet, när motoren kører.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet, udenfor børns rækkevidde.

4.4 Händtering af brændstof

• Fyld ikke for meget brændstof på, men lad der være nogle centimeter til udvidelse, så benzinen ikke løber over, når motoren bliver varm.
• Fyld altid brændstof på i godt ventilerede omgivelser.
• Spild ikke brændstof på maskinen. Hvis dette sker, skal du tørre godt af og lade dampene forsvinde før start.
• Undgå indånding af benzindampe og udstødningsgas.
• Der må ikke være røg, ild og brandfarlige genstande i nærheden under påfyldning af brændstof.
• Brug en tragt og fyld aldrig brændstof på, när motoren kører.
• Forvis dig om, at brændstoffet ikke lækker på jorden.
• Opbevar brændstoffet sikkert i en godkendt dunk, utilgængeligt for børn.

5. OVERSIGTSBILLEDE

1. Indføringssnegl
2. Knækbolte
3. Renseværktøj
4. Fløjmøtrik, deflektor
5. Lygte
6. Håndtag, kørsel
7. Wire, kørsel
8. Håndtag
9. Håndtag, indföringssnegl
10. Wire, indføringssnegl
11. Gearstang
12. Udkast med deflektor
13. Starthåndtag
14. Håndsving, udkast
15. Udkastskærm
16. Hjul
17. Mede

1. Gasregulering
2. Chokerhåndtag
3. Brændstofhane
4. Elindtag
5. Primerknap
6. Startknap
7. Startmotor
8. Påfyldning af olie
9. Oliepind
10. Sikkerhedsnøgle
11. Aftapningsprop
12. Startknap

6. INSTALLATION OG MONTERING

6.1 Udpakning

• Pak alle löse dele ud af emballagen.
• Skær alle fire hjørner ned og læg siderne ned på jorden.
  • Fjern indpakningen.
• Flyt sneslyngen fra papkassen og kontroller, at der ikke ligger løse dele tilbage.

6.2 Montering af håndtag

Skru håndtaget (41) fast ved at sætte boltene (43) i skiverne (42) og det øverste hul i håndtaget. Sæt dem der- efter fast med nogle omdrejninger i skruehullet (46) bag hjulene på hver side af stellet. Sæt boltene (44) i skiverne (45) og det nederste hul i håndtaget (41). Sæt boltene i skruehullerne (47) på hver side af stellet. Spænd boltene (43) og (44) fast.

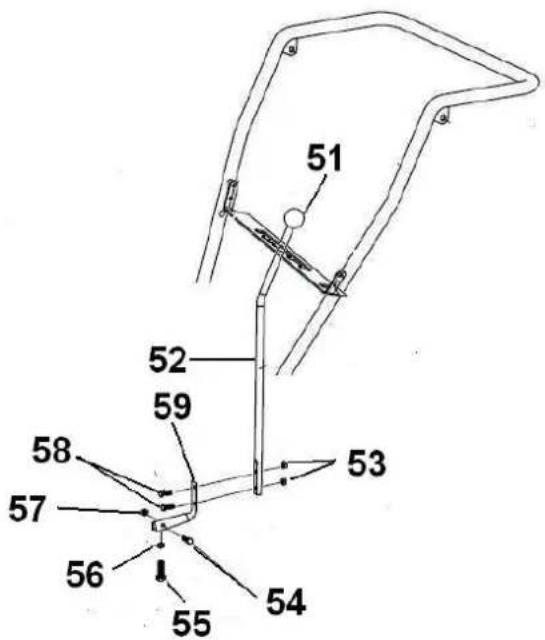

6.3 Montering af gearstang

Skru knoppen (51) af stangen (52) og før stangen gennem åbningen i panelet. Skru derefter den bøjede del (59) på stangen (52) ved hjælp af de to bolte (58) og møtrikkerne (53). Løsn boltene, som er skruet fast i tappene og som stikker ud på bagsiden under motoren. Sæt derefter knækket med gearstangen på den bøjede del og fastgør den med bolt/møtrik (54 og 57)). Skru bolten, som blev løsnet (55) fast og lås den med møtrikken (56).

6.4 Montering af wirer

Skru spændeskruen (62) løs fra den venstre wire (64). Hæng spændeskruen (62) på håndtaget (61) og skru derefter wirren (64) fast igen. Spænd ikke wirren for hårdt. Finjustering sker senere ved start iht. instruktionerne i kapitel 8. Monter den højre wire på samme måde.

6.5 Montering af lygte

Før konsollens (73) ende med gevind gennem hullet på håndtagets (41) højre side, og skru møtrikken (75) på. Løsn møtrikken (71) og ret lygten til. Spænd derefter de to møtrikker (71 & 75). Tag 3 stk. kabelbindere og hæng kablet op.

6.6 Montering af udkast

Placer udkastet (81) på udblæsningens (86) flange. Før de seks bolte (82) gennem bolthullerne på udkastet (81), de tre afstandsskiver (83), de tre styreskiver (84) og gør dem fast med de seks møtrikker. Vær omhyggelig med, at de tre styreskiver (84) er under udblæsningens (86) flange.

6.7 Montering af håndsving til udkast

Skru håndtaget af og sæt håndsvingets aksel i. Før den bagerste ende ind i holderen. Skru holderen fast på håndtagets venstre side. Drej udkastet, så det peger lige frem. Før akslens forreste ende ind i udkastets fæste, og lås akslen med splitten. Juster afstanden på håndsving- akslens skrue med de to bolte på beslaget.

6.8 Montering af renseværktøj

Klem renseværktøjet fast i hullerne på bagsiden af indføringssneglens beskyttelsesskærm.

6.9 Påfyldning af motorolie

Sneslyngen leveres uden motorolie. Anbring sneslyngen på et plant underlag, løsn de to oliepinde og fyld motorolie i det ene hul. Fyld på, så olien er nogle millimeter under kanten, men over markeringen på oliepinden.

Hvis der ikke påfyldes motorolie inden start, kan der opstå uoprettelige skader på motoren. Disse omfattes ikke af garantien.

6.10 Knækbolte

Der medfølger to ekstra knækbolte. Opbevar dem et passende sted sammen med ekstranøglen.

7. SÄERLIGE SIKKERHEDSFORSKRIFTER

Selv om sneslyngen er fremstillet efter gældende sikkerhedsnormer, må man ikke se bort fra alle skaderisici. Brug altid beskyttelsesudstyr som:

• skridsikre sko
  • varmt tøj og handsker
• høreværn
• beskyttelsesbriller

7. 1 Risici ved at bruge en sneslynge

Vær altid bevidst om følgende risici:

Risiko for høreskader

- Brug høreværn

Risiko for øjenskader

- Brug beskyttelsesbriller eller godkendt visir.

Risiko for kuldeskader og forfrysninger

- Brug varmt tøj og handsker.

Risiko for flyvende genstande

• Når indføringssneglen kører rundt, må hverken mennesker, dyr, køretøjer, vinduer m.m. befinde sig nærmere end 15 meter foran sneslyngen eller udkastets retning.
• Vær ekstremt forsigtig, når der arbejdes på sandede overflader, stier eller veje.
• Brug beskyttelsesbriller eller godkendt visir.

Risiko for at blive trukket ind og klemmeskader

- Lad aldrig hænder, fødder eller andre kropsdele eller tøj være i nærheden af bevægelige dele. Vær især opmærksom på indføringssneglen.

• Anvend skridsikre sko.
• Ryd ikke sne på glatte skråninger.
  • Vær ekstra forsigtig på underlag af is.

Risiko for åndedrætsskader, brand og eksplosion

• Benzin, dampe og udstødningsgas er giftig og brandfarlig. Læs og respekter alle generelle og lokale sikkerhedsforskrifter, som gælder for håndtering af brændstof og benzinmotorer.
• Fyld ikke brændstof på, når motoren kører.
• Fyld ikke brændstof på i nærheden af gløder eller åben ild.

Risiko for forbrænding

- Under kørslen bliver visse komponenter i motoren varme, f.eks. lyddæmperen. Rør dem ikke og vent med service og vedligeholdelse, til de er kølet af.

7.2 Symboler på sneslyngen

Advarsel! Vær opmærksom på risici ved brug af en sneslynge. Inden start kontrolleres, at sneslyngen er hel. Tændrørshætten skal altid være fjernet fra tændrøret ved rengøring, service og vedligeholdelse. Anvend beskyttelsesudstyr som sikkerhedshandsker, høreværn og beskyttelsesbriller.

Advarsel! Læs hele instruktionsbogen igennem, især afsnittet om sikkerhed.

Advarsel! Risiko for flyvende genstande.

Advarsel! Bevægelige dele, anbring ikke hånden i udkastet!

Advarsel! Bevægelige dele. Hold fødder, hænder og tøj væk fra indføringssneglen. Risiko for at blive trukket ind og klemmeskader.

STOP

Advarsel! Bevægelige dele. Tændrørshætten skal altid være fjernet fra tændrøret ved rengøring, service og vedligeholdelse.

Advarsel! Risiko for alvorlig skade, anbring ikke hånden i udkastet!

Fare! Undgå at komme til skade på grund af den roterende indføringssnegl. Hold hænder, fødder og tøj væk fra risikoområdet.

Kontroller, at der er fyld den rigtige olie på inden brug. Læs mere i manualen.

Udstødningsgas er giftig. Start aldrig motoren indendørs. Udluft alle lokaler, när motoren har kort.

Kontroller, at olien ikke lækker. Motoren skal være slukket, inden påfyldning af brændstof.

Udsæt ikke startmotoren for rindende vand eller væde. Der er risiko for elektrisk stød, hvis motoren startes med en våd startmotor eller i regnvejr.

7.3 Sikkerhedsanordninger

Sneslyngen må ikke anvendes, hvis sikkerhedsanordningerne ikke fungerer eller mangler.

Gearstang (11)

Gearstangen regulerer hastigheden på drivhjulene. Der er 5 gear frem og 2 bagud. Vælg et lavt gear til at rydde dyb sne eller tøsne.

Håndtag - kørsel (6)

Det højre håndtag regulerer kørslen.

• Kør: Tryk håndtaget ned.
- Stop: Slip håndtaget.

OBS!

• Kontroller og juster eventuelt wires spænding ved start.
• Håndtaget regulerer kun kørslen, hvis sneslyngen er sat i gear.

Håndtag - indföringssnegl/blæserudkast (9)

Det venstre håndtag regulerer indføringssnegl/blæserudkast.

• Start af indføringssnegl og blæserudkast: Tryk venstre håndtag ned.
• Stop af indføringssnegl og blæserudkast: Slip håndtaget.

OBS!

- Kontroller og juster spændingen ved start.

Udkastet og udkastskærmen (15)

Udkastets retning reguleres af håndsvinget. Udkastskærmen forhindrer, at sneen kastes ukontrolleret ud af udkastet, og skærmen skal være fjedrende. Den forhindrer også berøring af det bevægelige blæserhjul.

Udkast til højre: Drej håndsvinget mod uret.

Udkast til venstre: Drej håndsvinget med uret.

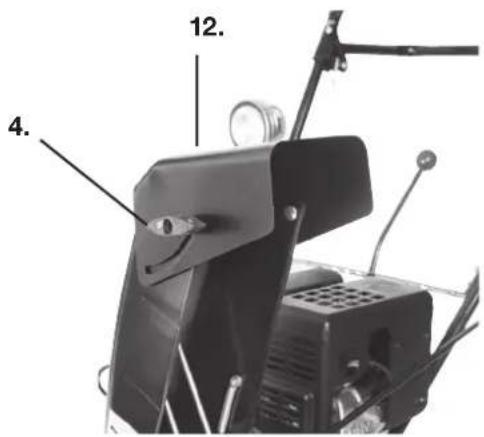

Deflektoren (12)

Reguler sneudkastets længde og højde ved at løsne fløjmøtrikkerne (4) på begge sider. Juster hældningen og spænd derefter fløjmøtrikkerne (4) igen.

8. BRUG

Læs manualen, og lær regulatorerne at kende, inden du bruger sneslyngen til snerydning første gang. Lær dig derefter, hvordan den startes og standses samt, hvordan du hurtigt håndterer regulatorerne. ∅v dig i at køre både fremad og baglæns. Lær, hvordan du holder balancen, hvilket er særlig vigtigt, når du kører baglæns. Bemærk, at brugeren er ansvarlig overfor tredje parts sikkerhed.

Motoren må ikke være i gang, når der udføres justeringer!

8.1 REGULATOR

Tændingsnøgle

For at kunne starte motoren skal tændingsnøglen være på plads. For at slukke motoren skal tændingsnøglen trækkes ud.

Gasregulering

Reguler motorens omdrejningstal. Ved snerydning skal motoren køre med fuld hastighed.

Brændstofhane

Grebet reguler brændstoftilførslen.

ON = Åben i køreposition

OFF = Slukket

Chokerhåndtag

Chokerhåndtaget styrer chokerspjældet, som regulerer lufttilførslen til karburatoren. Ved koldstart skal spjældet lukkes ved at føre det til venstre. Under drift skal spjældet åbnes ved at føre det til højre.

8.2 Justering af frigangshøjde

Juster frigangshøjden efter underlaget. Normalt skal mederne være ca. 1 cm lavere end skraberen. Når underlaget er ujævnt, skal frigangshøjden være højere. Løsn de to møtrikker (21) og sænk mederne (17) til den ønskede højde. Udfør samme justering på den anden side. Vær opmærksom på, at de to meder skal være indstillet i samme højde.

8.3 Justering af wirernes spænding

Løsn låsemøtrikken (63) og drej røret (64) til den ønskede spænding af wiren er nået. Spænd låsemøtrikken (23) fast. Start sneslyngen og kontroller, at kørslen hhv. indføringssneglen kan reguleres med håndtagene (6 & 9). De er tilpas hårdt spændte, hvis wiren er en smule slap, när håndtagene (6/9) slippes.

Hvis hjulene eller indføringssneglen ikke standser, når håndtagene (6 eller 9) slippes, skal motoren straks standses og wirespændingen justeres.

8.4 Renseværktøjet

Under visse forhold kan sne og is sætte sig fast i udka- stet.

• Stands motoren og fjern tændrørshætten fra tændrøret.
• Drej, indtil udkastet peger fremad og bøj den fjedrende skærm på indersiden fremad.
• Løsn renseværktøjet og hold godt fast i det. Tryk og vrid det rundt i udkastet, så sneen fjernes.
• Når sneen er fjernet, kontrolleres, at skærmen går tilbage til sin oprindelige stilling.
• Monter renseværktøjet i holderen og sæt tændhætten på.
• Drej håndsvinget, indtil udkastet har den rette stilling, så hverken mennesker, dyr eller genstande kan skades af udkastets retning.
• Start motoren og fortsæt snerydningen.

8.5 Påfyldning af brændstof

Påfyldning af brændstof: Brug alkylatbenzin eller frisk blyfri benzin ≥ 95 oktan. Fyld kun op til siens nederste del, ellers er der risiko for, at brændstoffet løber over, når motoren varmer det op. Tør eventuelt spildt benzin op.

Vi anbefaler, at alkylatbenzin anvendes i stedet for blyfri benzin.

• Det nedsætter helbredsrisici ved eksponering af benzindampe og udstødningsgas.

• Stempel og ventiler holdes renere og forårsager færre aflejringer, hvilket forlænger motorens levetid.

• Kan lagres i ca. 4 år, uden at kvaliteten forringes.

• Motoren er lettere at starte efter opbevaring. Almindelig benzin, som stadig er i karburatoren, tiltrækker mere fugt, hvilket kan medføre, at den bliver svær at starte.
  OBS! Brug ikke E85 brændstof, som kan beskadige motoren og forårsage driftforstyrrelser!

8.6 Forberedelser før brug

a. Efterse arbejdsområdet og fjern fremmedlegemer såsom dørmåtter, kabler, reb, sten, nedfaldne grene med mere.
b. Planlæg snerydningen, så der ikke slynges noget ud på gaden, mod tilskuere, dyr, køretøjer, vinduer med mere.
c. Sæt gearstangen i frigear.
d. Se efter på gulvet eller underdelen af maskinen, om der skulle være olielækage. Afhjælp i så fald årsagen.
e. Efterse motoren og sneslyngen, så den ikke er beskadiget.
f. Hæld brændstof på. Anvend kun blyfri benzin som er friskt, dvs. ikke ældre end 30 dage. Fyld kun op til siens nederste del, ellers er der risiko for, at brændstoffet løber over, når motoren varmer det op. Tør eventuelt spildt benzin op. OBS! Brug ikke E85 brændstof, som kan medføre motorproblemer, f.eks. at den bliver svær at starte m.m.
g. Placer sneslyngen på et plant underlag. Kontroller oliestanden. Skru oliepinden af, løft den op og tør den af. Sæt oliepinden i igen og skru den fast. Vent nogle sekunder, tag den op og aflæs oliestanden. Fyld olie på efter behov, men overfyld ikke. Tør eventuelt spildt olie op.
h. Tør lyddæmperen af.
i. Kontroller dit tøj. Brug ikke udstyret uden varmt vintertøj, skridsikre sko, høreværn og sikkerhedsbriller.
j. Juster frigangshøjden efter underlaget, så du kan rydde sne på sandede overflader.
k. Kontroller, at sneslyngen er hel, især sikkerhedsanordningerne og sneskiverne.
I. Lad sneslyngen tilpasse sig udendørstemperaturen et stykke tid, inden den startes.

8.7 Start af motor

Ved elstart skal både stikkontakt og forlængerledning være jordet.

Elstart - kold motor

a. Sæt tændingsnøglen i.
b. Drej chokerhåndtaget (92), så spjældet er lukket.
c. Drej brændstofhanen (93) til vandret stilling.
d. Før hastighedsregulatoren (91) til venstre til startposition.
e. Slut forlængerledningens stik til startmotorens elindtag (96) og den anden ende af forlængerledningen i en stikkontakt.

f. Tryk 2–3 gange på primerknappen (95). Pump ikke flere gange, da motoren kan druknes. Primerknappen er mærket:

OBS! Hvis motoren ikke starter indenfor 5 sekunder, slippes knappen (94), og der ventes 10 sekunder inden næste startforsøg.

h. Før chokerhåndtaget (92) tilbage til åben stilling, när motoren begynder at blive varm.

Elstart - varm motor

a. Sæt tændingsnøglen i.
b. Drej chokerhåndtaget (92), så spjældet er åbent
c. Drej brændstofhanen (93) til vandret stilling.
d. Før hastighedsregulatoren (91) til venstre til startposition.
e. Tryk startknappen (94) på startmotoren ind. Slip straks knappen, när motoren starter.

OBS! Hvis motoren ikke starter indenfor fem sekunder slippes knappen (94), og der ventes 10 sekunder, inden næste startforsøg.

Manuel start - kold motor

a. Sæt tændingsnøglen i.
b. Drej chokerhåndtaget (92), så spjældet er lukket.
c. Drej brændstofhanen (93) til vandret stilling.
d. Før hastighedsregulatoren (91) til venstre til startposition.
e. Pump 2–3 gange med primerknappen (95), hvis temperaturen er under -10^ C og to gange, hvis temperaturen er mellem -10^ C og +10^ C.

OBS!

• Hold for ventilationshullet, när knappen trykkes ind.
• Oversvømmelse kan forårsage for meget brændstoftilførsel, hvorved motoren ikke kan starte.
  f. Træk hurtigt i starchåndtaget, lad derefter snoren køre roligt tilbage uden at slippe håndtaget. Forsøg igen, hvis motoren ikke starter.

OBS! Hvis starchåndtaget slippes ukontrolleret, kan motoren beskadiges.

g. Før chokerhåndtaget (92) langsomt tilbage mod åben position.

Manuel start - varm motor

a. Sæt tændingsnøglen i.
b. Drej chokerhåndtaget (92), så spjældet er lukket.
c. Drej brændstofhanen (93) til vandret stilling.
d. Før hastighedsregulatoren (91) til venstre til startposition.
e. Træk hurtigt i starthåndtaget, lad derefter snoren køre roligt tilbage uden at slippe håndtaget. Forsøg igen, hvis motoren ikke starter.

OBS!

Der må ikke primes. Motoren oversvømmes.

Hvis starchåndtaget slippes ukontrolleret, kan motoren beskadiges.

f. Før chokerhåndtaget langsomt tilbage mod åben position.

Start aldrig motoren indendørs, medmindre for at transportere sneslyngen ud af bygnindstødningsgas er giftig! Luft udstødningsgas-

Det bedste tidspunkt for snerydning er lige efter snefald og tidligt om morgenen. Da er sneen oftest mest tør og er ikke varmet op af solen. Kontroller vindretningen. Forsøg at rydde sne i medvind, hvis det er muligt.

a. Når motoren starter, føres chokerhåndtaget (92) til åben stilling. Før derefter hastighedsregulatoren langsomt til venstre til fuld hastighed. Lad motoren gå et par minutter, så den bliver varm og eventuel fugt forsvinder.
b. Ret udkastet mod en passende retning. Kontroller, at der hverken befinder sig mennesker, dyr, vinduer eller andre skrøbelige genstande indenfor 15 meter foran sneslyngen eller i udkastets retning.
c. Tryk håndtaget (9) på venstre side ned og kontroller, at det regulerer indføringssneglen, som trækker sneen ind i blæserudkastet. Efter kontrol slippes håndtaget. Juster wiren, hvis det er nødvendigt (7).
d. Sæt i 2. gear fremad, tryk håndtaget (6) på højre side ned, og kontroller kørslen. Efter kontrol slippes håndtaget. Juster wiren, hvis det er nødvendigt (10).
e. Tænd lygten.
f. Brug et passende gear til den ønskede snerydnings-hastighed. Tung sne og glat underlag skal have en lav hastighed.

OBS!

• Brug aldrig gasreguleringen (91) til regulering af hastigheden. Det kan beskadige friktionshjulet.
• Udkastet stopper til, hvis der køres med for højt gear.

g. Tryk håndtaget, som regulerer indføringssneglen og kørslen, ned og start snerydningen.
h. Overlap kørselsbanerne for at sikre, at al sne forsvinder. Brug større overlapninger ved tung sne.
i. Hold motoren ren og fri for sne, det forlænger motorens levetid.

• Brugeren skal have fuld opsigt med arbejdsområdet og dets omgivelser i forhold til trafik og mennesker, som nærmer sig. Anvend derfor ikke sneslyngen ved dårlig sigtbarhed.
• Undgå at rydde sne i nærheden af skråninger. Hvis det ikke kan undgås, skal der iagttages den

største forsigtighed, og sørg for, at dækkene har et godt greb, så de ikke glider, f.eks. ved at bruge snekæder. Ryd ikke sne på skråninger, som overstiger 20°.

• Brug ikke sneslyngen på ujævnt underlag.
• Brug snekæder til hjulene og pigge på skoene, når underlaget er glat og tiliset.
  • Vær ekstra forsigtig på underlag af sand.
• Foretag ikke justeringer under arbejdet.
• Overskrid ikke sneslyngens kapacitet.
• Fyld ikke brændstof på, när motoren er varm. Eventuelt spildt brændstof kan forårsage brand.
• Sluk altid motoren, når du forlader førerpladsen, f.eks. ved inspektion, justering eller fjernelse af fremmedlegemer på arbejdsområdet.
• Hvis du har påkørt et fremmedlegeme, hvis sneslyngen vibrerer kraftigt, eller hvis udkastet skal renses: Stands motoren og fjern tændrørshætten fra tændrøret inden inspektion, rensning eller reparation.

8.9 After endt rydning

a. Lad motoren gå et par minutter, så sne og is smelter af motoren.
b. Rengør hele sneslyngen og tør den derefter af.
c. Kontroller, at sneslyngen er hel.
d. Fjern nøglen fra tændingslåsen.

OBS! Efterladt sne fryser let til is, hvorved visse funktioner let fryses fast. Spul ikke maskinen med vand. Elsystemet og lyddæmperen er følsomme overfor vand.

9. OPBEVARING

Efter sæsonen, eller när sneslyngen ikke skal bruges i 30 dage, skal den sættes til opbevaring.

a. Rengør maskinen grundigt og fjern al snavs og fedt.
b. Kontroller drivremmens spænding og stand. Spænd den eller udskift efter behov.
c. Kontroller, at alle bolte og møtrikker er spændt til, samt at alle splitter er sat fast.
d. Kontroller alle beskyttelsesforanstaltninger og bevægelige dele for skader og slitage. Hvis det er nødvendigt udskiftes eller repareres de.
e. Slib alle slidte og rustne flader og mal dem derefter.
f. Tøm brændstoftanken, start motoren og lad den køre, indtil benzinen i brændstofslangen og karburatoren er brugt op.

OBS! Gem ikke benzinen til næste sæson – brug kun frisk benzin.

g. Skift motorolie.
h. Fjern tændrøret og hæld ca. 20 ml olie i hullet. Træk langsomt nogle gange i starchåndtaget, så olien fordeles jævnt i cylinderen. Skru et nyt tændrør i. Sæt ikke tændrørshætten på.
i. Tør sneslyngen med en klud, som er let opvredet med olie, så rust forhindres.
j. Opbevar sneslyngen i et tørt og godt ventileret rum uden støv og snavs.

OBS!

• Overdæk aldrig sneslyngen, när motoren er varm.
- Overdæk aldrig sneslyngen med beskyttende plastik eller lignende, som forhindrer ånding. En sådan beskyttelse risikerer at danne kondensvand, som forårsager rust.
- Opbevar aldrig maskinen med resterende benzin i tanken.

10. SERVICE OG VEDLIGEHOLDELSE

For at kunne arbejde sikkert og optimere sneslyngens levetid bør følgende kontroller og service udføres.

Dagligt før start

• Kontrol af motorens oliestand.
• Kontrol af afskærmninger og sikkerhedsanordninger.
• Kontrol af reguleringer.
• Kontrol af dæktryk. Trykket skal være 1,7–2,0 bar.

Hver 25. driftstime, eller en gang om året, hvis sneslyngen ikke bruges i mere end 25 driftstimer

• Kontrol og rengøring af tændrør.
• Skift af motorolie.
• Kontroller mederne og skraberen. Dette er forbrugsmateriale og skal udskiftes efter behov.

Hver 100. driftstime eller en gang om året

• Skift tændrør.
• Træk indføringssneglens knækbolte (2) ud og smør dem.

After behov

- Kontrol af kileremmene.

Motorolien skal skiftes hver 25. driftstime eller en gang om året, hvis sneslyngen ikke bruges så meget. Vælg en 4-takts motorolie af god kvalitet 5W–30/40.

OBS!

- Sneslyngen skal stå plant ved kontrol og udskiftning af motorolie.

a. Placer sneslyngen på et plant underlag.
b. Start motoren og lad den køre et par minutter, så den bliver varm. Luk derefter brændstofhanen og lad motoren køre, indtil den standser.
c. Placer en opsamlingsbakke under bundproppen.
d. Skru bundproppen og oliepinden af. Når olien ikke flyder hurtigt længere, vippes sneslyngen, så den resterende olie løber mod bundprophullet.
e. Skru bundproppen på igen og spænd til.
f. Fyld ny motorolie på.

Kontrol af tændrør

For at motoren skal fungere optimalt med lang levetid, skal tændrøret regelmæssigt kontrolleres og rengøres.

a. Fjern tændrørshætten og skru tændrøret ud.
b. Kontroller tændrøret, og skift det ud, hvis det er slidt eller isolatoren er beskadiget eller revnet.
c. Rengør tændrøret med en stålbørste.
d. Kontroller gabet mellem elektroderne med en bladsøger. Afstanden skal være 0,6–0,8 mm.
e. Kontroller, at skive og gevind ikke er beskadiget.

f. Skru tændrøret på med hånden for ikke at beskadige gevindet. Stram tilpas hårdt med en tændrørsnøgle, så skiven trykkes sammen. Spænd derefter 1/8–1/4 omdrejning, hvis det er et brugt tændrør og 1/2 omdrejning, hvis det er et nyt tændrør.

10.3 Fejlfinding

PROBLEM: ÅRSAG: AFHJÆLPNING:

Motoren starter ikke. 1. Chokeren er åben.2. Brændstoffet er gammelt eller indeholder vand.3. Ingen brændstof.4. Tændrøret er snavset.5. Motoren er fugtig, den er oversvømmet.6. Motoren er primet for lidt.7. Tændrøret er defekt.8. Tændrørskablet er defekt.9. Oliealarmen er udløst.	1. Luk spjældet.2. Tøm tanken og karburatoren og påfyld ny, frisk benzin.3. Hæld brændstof på.4. Fjern tændrøret, kontroller og rengør det. Kontroller gnisten.5. Vent nogle minutter og forsøg igen med chokerhåndtaget i position RUN.6. Luk chokerspjældet og prim nogle gange.7. Skift tændrør.8. Kontroller tændkablet.9. Kontroller oliestanden og fyld olie på til maks. niveau efter behov.
Motoren går ujævnt. 1. Chokerespjældet er lukket.2. Benzinen er gammel.3. Tankventilationen er blokeret.	1. Sæt chokerhåndtaget i position RUN.2. Udskift benzinen.3. Rens ventilationshullet i tanklåget.
Motoren kører, men stopper hurtigt igen.	1. For lidt motorolie.2. Hældningen er for stor.
Kraftige vibrationer. 1. En knækbolt er defekt.2. Et indforingsblad i indforingssneglen er defekt.	1. Sluk motoren og kontroller knækboltene.2. Sluk motoren og efterse.
Starthåndtaget har sat sig fast.	1. Magnapullen er frosset. 1. Træk forsigtigt så meget snor ud, som du kan. Slip forsigtigt håndtaget og lad snoren gå tilbage. Gentag proceduren nogle gange.
Indforingssneglen roterer ikke.	1. En knækbolt er knækket.2. Fremmedlegemer blokerer indforingssneglen.3. Drivremmen glider eller er defekt.4. Wiren forkert justeret.
Indforingssneglen standser ikke, når håndtaget slippes.	1. Wirespændingen er forkert justeret.2. Drivremmen er forkert justeret.
Sneslyngen trækker til siden.	1. Lufttrykket i dækkene er ikke ens.2. Kun ét hjul driver.3. Mederne er ikke indstillet til samme højde.
Udkastet blokeres af sne.	1. Sneslyngens kapacitet overskrides.
Hjulene kører ikke rundt.	1. Drivremmen er i stykker.2. Friktionshjulet er overophedet/slidt.
Der kastes ikke sne ud.	1. Udkastet blokeret.2. Indforingssneglen roterer ikke.

11. MILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så det kasseres miljøvenligt.
