KÄYTTÖOHJE ST 6502 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

Vakavan onnettomuuden vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Bilteman tuotenro:....17-364

Mallimerkintä: .....Lumilinko ST 6502

Moottori:

Suurin teho: 4,8 kW / 6,5 hv

Suurin kierrosnopeus: .....3700 kierr./min.

Sylinterien määrä:....1

Sylinteritilavuus: .....212 cm³

Kierrosluku:....3700 kierr./min.

Polttoaine: . . . . . . . . . . . Lyijytön 95-oktaaninen bensiini

Säiliön tilavuus: . . . . . . . . . . . . . . 3,0 litraa

Polttoaineenkulutus:....0,8 litraa/h

Sytytystulppa:....F7RTC

Moottoriöljy: ....SAE 5W-30/40

Öljyn määrä: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6 litraa

Käynnistys: ..... 230 V:n sähkö- tai käsikäynnistys

Jäähdytysjärjestelmä: .....llma

Vaihteita:....5 eteenpäin, 2 taaksepäin

Nopeus:....1,2–3,2 km/h

Linkoaminen:....2-vaiheinen

Työskentelyleveys:....56 cm

Suurin työskentelykorkeus: . . . .51 cm

Ulosheitto käännettävissä: . . . .190°

Rengaskoko:....13" x 4,1

Rengaspaine: .....1,7–2,0 baaria

Äänenpaine (L _PA ) 10 m

ISO 3744 - 2006/42/EC: .....80 dB(A)

Äänenvoimakkuus (LWA)

2000/14/EC: 102 dB(A)

Tärinä (kahva) EN 1033:....20,4 m/s²

Paino: 75 kg

Mitat: ....Noin 140 x 111 x 59 cm

3. KÄYTTÖKOHTEET

17-364 Kaksivaiheisessa lumilingossa ST 6502 on syöt-töruuvi ja ulosheitto. Se on tarkoitettu lumen luomiseen tämän käyttöohjeen mukaisesti. Siinä on kaksi kahvaa: yksi ajamista ja toinen sisäänsyöttöä varten. Jos käsi irrotetaan kahvasta, toiminta pysähtyy (kuolleen miehen kahva). Lumilinkoon ei saa tehdä muutoksia, eikä sitä saa käyttää muihin tarkoituksiin.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpaikan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentely-alueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

• Lue käyttöohje huolellisesti ennen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoitussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen.
• Käytä tarvittaessa suojavarusteita, kuten suojalaseja, hengityssuojainta, suojakäsineitä ja kuulonsuojaimia.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaarroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat.
• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.
• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että katkaisin toimii, jotta voit sammuttaa laitteen.
• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.
• Käytä vain suositeltuja varaosia ja tarvikkeita.
• Laitetta saa käyttää ainoastaan sen käyttötarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
• Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Polttoaineen käsitteleminen

• Älä täytä säiliöön liikaa polttoainetta. Jätä muutama senttimetri tilaa laajenemista varten, jotta bensiniä ei valu täyttöaukosta moottorin lämmitessä.
• Lisää polttoainetta aina hyvin tuuletetussa paikassa.
• Varo läikyttämästä polttoainetta laitteen päälle. Jos näin käy, pyyhi se pois huolellisesti ja anna höyryjen haihtua ennen käynnistämistä.
• Vältä bensiinihöyryn ja pakokaasun hengittämistä.
• Polttoainesäiliötä täytettäessä lähellä ei saa olla tulta eikä syttyviä aineita. Tupakointi on kielletty.
• Käytä suppiloa. Älä koskaan täytä säiliötä moottorin käydessä.
• Varmista, että polttoainetta ei pääse vuotamaan maahan.
• Säilytä polttoainetta turvallisessa paikassa lasten ulottumattomissa ja hyväksytyssä säiliössä.

5. YLEISKUVA

1. Syöttöruuvi
2. Katkaisusokka
3. Puhdistustyökalu
4. Ulosheittimen säädin
5. Valo
6. Ajokahva
7. Ajovaijeri
8. Kahva
9. Syöttöruuvin vipu
10. Syöttöruuvin vaijeri
11. Vaihdetanko
12. Ulosheitto ja säädin
13. Käynnistyskahva
14. Ulosheiton veivikampi
15. Ulosheittosuoja
16. Pyörä
17. Jalas

1. Kaasun säätö
2. Kuristin
3. Polttoainehana
4. Sähköliitäntä
5. Polttoaineensyöttöpainike
6. Käynnistyspainike

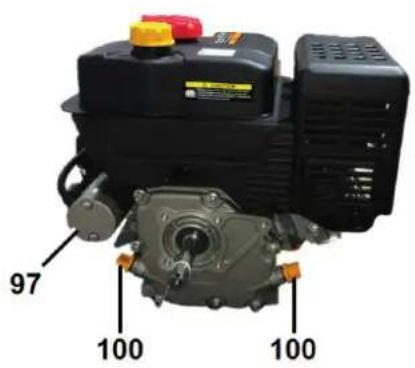

7. Käynnistysmoottori
8. Öljyn lisääminen
9. Öljyn mittatikku
10. Turva-avain
11. Tyhjennystulppa
12. Käynnistyspainike

6. KOKOAMINEN

6.1 Purkaminen pakkauksesta

• Ota irtonaiset osat pois pakkauksesta.
• Laske ne maahan kyljet alaspäin.
• Irrota pakkausmateriaali.
• Siirrä lumilinko pois pakkauksen päältä. Tarkista, että siihen ei ole jäänyt irtonaisia osia.

6.2 Aisan kiinnittäminen

Kiinnitä aisa (41) kiristämällä pultit (43) aluslevyjen (42) avulla ylempään aukkoon. Kiristä niitä tämän jälkeen muutama kierros pyörien takana rungon molemmilla puolilla sijaitseviin aukkoihin (46). Kiristä pultit (44) aluslevyjen avulla (45) aisan (41) alempaan aukkoon. Kiristä pultit rungon molemmilla puolilla sijaitseviin aukkoihin (47). Kiristä pultit (43) ja (44).

6.3 Vaihdevivun kiinnittäminen

Irrota nuppi (51) vivusta (52). Vie vipu paneelin aukon läpi. Ruuvaa taive (59) vipuun (52) kahden pultin (58) ja mutterin (53) avulla. Irrota tappiin kiinnitetty pultti, joka työntyy ulos moottorin alta. Kiinnitä vaihdevivun taive pultilla ja mutterilla (54 ja 57). Kiinnitä irrotettu pultti (55), ja lukitse se mutterin (56) avulla.

6.4 Vaijerien kiinnittäminen

Irrota vasemmanpuoleisen vaijerin (64) kiristysruuvi (62). Kiinnitä kiristysruuvi (62) kahvaan (61). Kiinnitä vaijeri (64) takaisin paikalleen. Älä kiristä vaijeria liikaa. Se hienosäädetään myöhemmin kohdan 8 ohjeiden mukaisesti ennen käynnistystä. Asenna oikeanpuoleinen vaijeri samalla tavalla.

6,5 Valonheittimen kiinnittäminen

Pujota konsolin (73) kierteinen pää aisan (41) oikealla puolella sijaitsevan aukon läpi. Kiinnitä mutteri (75). Irrota mutteri (71). Suuntaa valaisin. Kiristä molemmat mutterit (71 ja 75). Kiinnitä johto kolmella nippusiteellä.

6,6 Ulosheiton kiinnittäminen

Kiinnitä ulosheittoputki (81) ulospuhalluslaippaan (86). Kiristä kuusi pulttia (82) ulosheiton pulttiaukkoihin (81) kolmen välikappalealuslevyn (83) ja kolmen ohjausaluslevyn (84) avulla. Kiinnitä ne kuudella mutterilla. Varmista, että kolme ohjausaluslevyä (84) menevät ulosheittoputken (86) laipan alle.

6,7 Kammen kiinnittäminen ulosheittoputkeen

Irrota kahva. Pujota kampiakseli paikalleen. Vie pitimen taaempi pää paikalleen. Ruuvaa pidike kahvan vasem-paan kylkeen. Käännä ulosheittoputkea niin, että se osoittaa suoraan eteenpäin. Vie kampiakselin taaempi pää ulosheittoputken kiinnikkeeseen. Kiinnitä akseli saksisokalla. Säädä kiinnikkeen kahden pultin etäisyys kampiakselin ruuvin avulla.

6,8 Puhdistustyökalin kiinnittäminen

Kiinnitä puhdistustyökalu sisäänsyöttöruuvin suojuksen takaosan kiinnikkeeseen.

6,9 Moottoriöljyn lisääminen

Kun lumilinko toimitetaan, siinä ei ole moottoriöljyä. Aseta lumilinko tasaiselle alustalle. Irrota kaksi öljyn mittatikkua. Kaada moottoriöljyä toiseen aukkoon. Täytä öljyä, kunnes sen pinta on muutaman millimetrin päässä reunasta mutta selvästi mittatikun ylimmän merkinnän alapuolella.

Jos moottoriin ei täytetä öljyä ennen käynnistämistä, se voi vaurioitua pysyvästi. Takuu ei kata tällaisia vaurioita.

6,10 Katkaisusokat

Lumilingon mukana toimitetaan kaksi varasokkaa. Säilytä niitä sopivassa paikassa yhdessä vara-avaimen kanssa.

7. ERITYISET TURVALLISUUSOHJEET

Vaikka lumilinko on valmistettu voimassaolevien turvallisuusmääräysten mukaisesti, kaikkia vahinkojen mahdollisuuksia ei voi poistaa. Käytä aina suojavarusteita, kuten

• liukastumiselta suojaavia jalkineita
- lämpimiä vaatteita ja käsineitä
- kuulosuojamia
- suojalaseja.

7. 1 Vaarat lumilinkoa käytettäessä

Ota seuraavat vaarat huomioon.

Kuulovamman vaara

- Käytä kuulonsuojaimia.

Silmävammojen vaara

- Käytä suojalaseja tai hyväksyttyä kasvosuojusta.

Paleltumisvammojen vaara

- Käytä lämpimiä vaatteita ja käsineitä.

Lentävien esineiden aiheuttama vaara

• Kun sisäänsyöttöruuvi pyörii, 15 metriä lähempänä lumilinkoa tai ulosheittoputken suunnassa ei saa olla esimerkiksi ihmisiä, eläimiä, ajoneuvoja tai ikkunoita.
• Toimi erittäin varovaisesti hiekoitetuilla pinnoilla, poluilla tai teillä.
• Käytä suojalaseja tai hyväksyttyä kasvosuojusta.

Sisäänveto- ja puristumisvaara

- Pidä kädet, jalat ja muut kehonosat sekä vaatteet kaukana liikkuvista osista. Varo erityisesti sisäänsyöttöruuvia.

Liukastumisen vaara

• Käytä liukastumiselta suojaavia jalkineita.
• Vältä lumenluontia jyrkiltä rinteiltä.
• Toimi erityisen varovaisesti jäisillä pinnoilla.

Hengitysteiden vammojen, tulipalon tai räjähdyksen vaara

• Bensiini, höyryt ja pakokaasut ovat myrkyllisiä ja syttyviä. Lue voimassaolevat polttoaineen ja bensiini-moottorien käsittelyohjeet. Noudata niitä.
• Älä täytä polttoainetta moottorin käydessä.
• Älä täytä polttoainetta avotulen tai kipinöiden lähellä.

Palovamman vaara

- Käyttämisen aikana moottorin tietyt osat kuumenevat, esimerkiksi äänenvaimennin. Älä koske niihin. Odota niiden jäähtymistä ennen huolto- tai kunnossapitotöi- hin ryhtymistä.

7.2 Lumilingossa näkyvät symbolit

Varoitus! Ole tietoinen vaaroista käyttäessäsi lumilinkoa. Tarkista ennen käynnistämistä, että lumilinko on ehjä. Sytytystulpan hattu on irrotettava sytytystulpasta ennen puhdistamista, huoltoa tai kunnossapitoa. Käytä suojavarusteita, kuten suojalaseja, suojakäsineitä ja kuulonsuojaimia.

Varoitus! Lue koko käyttöohje huolellisesti läpi, varsinkin turvallisuudesta kertova osa.

Varoitus! Lentävät esineet aiheuttavat vaaran.

Varoitus! Älä työnnä kättä ulosheittoputkeen. Siellä on liikkuvia osia.

Varoitus! Pidä kädet, jalat ja vaatteet loitolla sisäänsyöttöruuvista. Muutoin on olemassa sisäänveto- ja puristumisvaara.

Varoitus! Liikkuvia osia. Sytytystulpan hattu on irrotettava sytytystulpasta ennen puhdistamista, huoltoa tai kunnos-sapitoa.

Varoitus! Älä työnnä kättä ulosheittoputkeen. Muutoin on olemassa vakavan loukkaantumisen vaara.

Vaara! Varo, että pyörivä sisäänsyöttöruuvi ei aiheuta vammoja. Pidä kädet, jalat ja vaatteet loitolla vaarallisesta alueesta.

Vaara! Älä koske liikkuviiin osiin. Sammuta moottori ennen ulosheittoputken puhdistamisen aloittamista.

Varmista, että moottoriin lisätään oikeanlaista öljyä. Lisätietoja on käyttöohjeessa.

Pakokaasut ovat myrkyllisiä. Älä koskaan käynnistä moottoria sisätiloissa. Tuuleta tilat, joissa moottori on ollut käynnissä.

Tarkista, että öljyä ei vuoda. Moottori on sammutettava ennen polttosäiliön täyttämistä.

Älä altista käynnistysmoottoria juoksevalle vedelle tai kosteudelle. Jos moottori käynnistetään sateessa tai käynnistysmoottorin ollessa kostea, on olemassa sähköiskun vaara.

7.3 Turvalaitteet

Älä käytä lumilinkoa, jos jokin turvalaite on vaurioitu-nut tai puuttuu.

Vaihdetanko (11)

Vetävien pyörien nopeutta säädetään vaihdetangon avulla. Vaihteita on 5 eteenpäin ja 2 taaksepäin. Valitse pieni vaihde, kun lumilinkoa käytetään syvässä tai nuos-kalumessa.

Ajokahva (6)

Lumilingon liikkumista ohjataan oikeanpuoleisen kahvan avulla.

• Käyttötila: paina kahvaa.
• Pysäytys: vapauta kahva.

HUOMIO!

• Tarkista vaijerin kireys ennen käynnistämistä. Säädä tarvittaessa.
• Lumilingon liikkumista ohjataan kahvan avulla vain, kun vaihde on kytketty.

Syöttöruuvin ja ulosheiton ohjauskahva (9)

Lumilingon syöttöruuvin toimintaa ohjataan vasemman-puoleisen kahvan avulla.

• Syöttöruuvin ja ulosheiton käynnistäminen: paina vasenta kahvaa.
• Syöttöruuvin ja ulosheiton pysäyttäminen: vapauta kahva.

HUOMIO!

- Tarkista kireys ennen käynnistämistä. Säädä tarvittaessa

Ulosheittoputki ja -suoja (15)

Ulosheittoputken suuntaa säädetään kammella. Jousitettu ulosheittosuojus estää lunta lentämästä ulos hallitsemattomasti. Lisäksi se estää koskettamasta pyörivää ulosheittopyörää.

Ulosheitto oikealle: käännä vastapäivään.

Ulosheitto vasemmalle: käännä myötäpäivään.

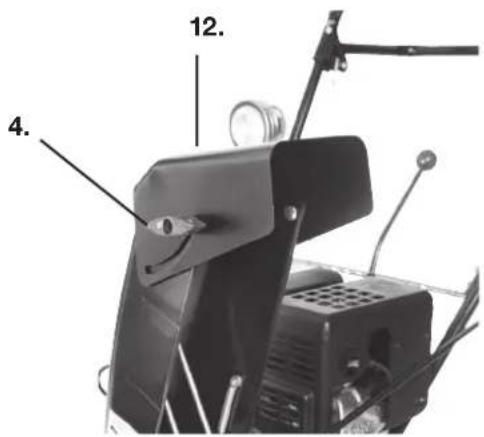

Ulosheitin (12)

Voit säätää ulosheittopituutta ja -korkeutta löysentämäl- lä siipipyörät (4) molemmilta sivuilta. Säädä kallistusta. Kiristä siipipyörät (4) lopuksi.

8. KÄYTTÄMINEN

Lue käyttöohje kokonaan ja opettele tuntemaan säätimet ennen lumilingon käyttämistä ensimmäistä kertaa. Perehdy sen käynnistämiseen ja pysäyttämiseen sekä säätimien reaktionopeuteen. Harjoittele ajamista eteen- ja taaksepäin. Opettele pysymään tasapainossa. Tämä on erityisen tärkeää ajettaessa taaksepäin. Huomaa, että käyttäjä on vastuussa kolmansien osapuolten turvallisuudesta.

Moottori ei saa käydä, kun säätöjä tehdään.

8.1 Säädin

Sytytysavain

Moottorin käynnistyminen edellyttää, että sytytysavain on paikallaan. Voit sammuttaa moottorin vetämällä sytytysavaimen ulos.

Kaasun säätö

Säätää moottorin kierrosnopeutta. Lunta lingottaessa kierrosluvun on oltava suurimmillaan.

Polttoainehana

Säätimen avulla säädetään polttoaineen syöttöä.

ON = Polttoainetta syötetään.

OFF = Polttoaineen syöttö on katkaistu.

Kuristin

ikastin säätää rikastusventtiiliä, joka säätelee ilman syöt- töä kaasuttimeen. Kylmäkäynnistyksessä rikastusventtiili on suljettava viemällä säädin vasemmalle. Käytön aikana rikastusventtiili on avattava viemällä säädin oikealle.

8.2 Maavaran säätäminen

Säädä maavara maan pinnan mukaan. Normaalisti jalaksien on oltava noin 1 cm kauhaosaa matalammalla. Jos maan pinta on epätasainen, maavaran on oltava suurempi. Irrota kaksi mutteria (21). Laske (17) jalakset haluamallesi korkeudelle. Tee sama säätö toisella puolella. Varmista, että molemmat jalakset ovat samalla korkeudella.

8.3 Vaijerien kireyden säätäminen

Irrota lukkomutteri (63). Käännä hylsyä (64), kunnes vaijeri on riittävän kireällä. Kiristä lukkomutteri (23). Käynnistä lumilinko. Tarkista, että liikkumista ja syöttöruuvin toimintaa voi säätää kahvoilla 6 ja 9. Kireys on oikea, jos vaijeri roikkuu hieman, kun kahvat 6 ja 9 vapautetaan.

Jos vetävät pyörät tai sisäänsyöttöruuvi ei pysähdy, kun kahva 6 tai 9 vapautetaan, moottori on pysäytettävä heti ja vaijerin kireyttä on säädettävä.

8.4 Puhdistustyökalu

Ulosheittoon voi joskus takertua lunta ja jäätä.

• Pysäytä moottori ja irrota hattu sytytystulpasta.
• Käännä kampea, kunnes ulosheittoputki osoittaa eteenpäin. Käännä jousitettua suojusta eteenpäin.
• Irrota puhdistustyökalu ja ota siitä kunnon ote. Paina työkalu ulosheittoputkeen ja käännä sitä, jotta kiinni tarttunut lumi irtoaa.
• Kun lumi on poistettu, tarkista, että suojus palaa alku-peräiseen asentoonsa.
• Kiinnitä puhdistustyökalu paikalleen. Kiinnitä hattu sytytystulppaan.
• Käännä kampea, kunnes ulosheittoputki osoittaa oikeaan suuntaan eli poispäin ihmisistä, eläimistä ja esineistä, joita ulos heitettävä lumi voi vaurioittaa.
• Käynnistä moottori ja jatka lumen linkoamista.

8.5 Polttoainesäiliön täyttäminen

Polttoaineen täyttäminen: Käytä alkylaattibensiiniä tai tuoretta lyijytöntä vähintään 95-oktaanista bensiiniä. Täytä polttoainetta vain siivilän alaosaan saakka. Muutoin bensiiniä voi valua ulos, kun moottori lämpiää. Puhdista mahdolliset bensiiniroiskeet pyyhkimällä.

On suositeltavaa käyttää alkylaattibensiiniä lyijyttömän bensiinin sijasta.

- Se vähentää terveysvaaroja, kun altistutaan bensiini-höyrylle ja pakokaasulle

• Se pitää männän ja venttiillit puhtaampina ja aiheuttaa vähemmän kerrostumia, joten moottorin käyttöikä pitenee
• Sitä voidaan varastoida noin 4 vuotta laadun heikkenemättä.
• Sitä käytettäessä moottori käynnistyy helpommin, kun lumilinko on ollut pitkään käyttämättä. Kaasuttimeen jäänyt tavallinen imee itseensä kosteutta, joten käynnistäminen voi olla vaikeampaa.

HUOMIO! Älä käytä E85-polttoainetta. Muutoin moottori voi vaurioitua ja voi aiheutua toimintahäiriöitä!

Moottori on sammutettava polttoainesäiliön täyttämisen ajaksi.

8.6 Valmistelut ennen käyttämistä

a. Tarkasta työskentelyalue. Poista vieraat esineet, kuten ovimatot, johdot, köydet, kivet ja maahan pudonneet oksat.
b. Suunnittele lumen linkoaminen siten, että lunta ei lingota kadulle tai ikkunoihin eikä katselijoiden, eläinten tai ajoneuvojen päälle.
c. Aseta vaihdevipu vapaa-asentoon.
d. Tarkista lattia ja koneenalaosa öljyvuotojen varalta. Jos öljyä vuotaa, selvitä vuodon syy.
e. Tarkista, ettei moottorissa ja lumilingossa ole vaurioita.
f. Täytä polttoainesäiliö. Käytä vain lyijytöntä bensiiniä, joka on seissyt säiliössä korkeintaan kuukauden ajan. Täytä polttoainetta vain siivilän alaosaan saakka. Muutoin bensiiniä voi valua ulos, kun moottori lämpiää. Puhdista mahdolliset bensiiniroiskeet pyyhkimällä. HUOMIO! Älä käytä E85-bensiiniä. Muutoin voi aiheutua moottoriongelmia. Esimerkiksi käynnistäminen voi vaikeutua.
g. Aseta lumilinko tasaiselle alustalle. Tarkista öljyn määrä moottorissa. Irrota öljyn mittatikku. Pyyhi se puhtaaksi, työnnä se paikalleen ja ruuvaa kiinni. Odota muutama sekunti, irrota se ja lue öljyn määrä asteikosta. Lisää öljyä tarvittaessa. Älä täytä liikaa öljyä. Puhdista mahdolliset öljyroiskeet pyyhkimällä.
h. Pyyhi äänenvaimennin puhtaaksi.
i. Tarkista oma vaatetuksesi. Kun käytät lumilinkoa, käytä lämpimiä talvivaatteita, liukastumiselta suojaa- via kenkiä, kuulonsuojaimia ja suojalaseja.
j. Säädä maavara siten, että voit lingota lumen pois hiekoitetuilta alueilta.
k. Tarkista, että lumilinko on ehjä. Tarkista varsinkin turvalaitteiden ja siivekkeiden eheys.
I. Anna lumilingon mukautua hetki ulkolämpötilaan ennen sen käynnistämistä.

8.7 Moottorin käynnistäminen

Käytettäessä sähkökäynnistystä sähköpisto-rasian ja jatkojohdon tulee olla maadoitettuja.

Kylmän moottorin sähkökäynnistys

a. Aseta sytytysavain paikalleen.
b. Käännä kuristin (92) suljettuun asentoon.
c. Käännä polttoainehana (93) vaakasuoraan asentoon.
d. Työnnä kaasun säädin (91) vasemmalle käynnistysasentoon.

e. Yhdistä jatkojohto käynnistysmoottorin pistokkeeseen (96). Yhdistä jatkojohdon toinen pää pistorasiaan.
f. Paina polttoaineen pumppauspainiketta (95) 2–3 kertaa. Älä pumppaa enempää, jotta moottori ei kastu. Polttoaineen pumppauspainike on merkitty seuraavasti:

g. Paina käynnistysmoottorin käynnistyspainiketta (94). Vapauta painike heti, kun moottori käynnistyy.

HUOMIO! Jos moottori ei käynnisty viidessä sekunnissa, vapauta painike (94). Odota 10 sekuntia ennen seuraavaa käynnistysyritystä.

h. Kun moottori lämpenee, avaa kuristin (92).

Lämpimän moottorin sähkökäynnistys

a. Aseta sytytysavain paikalleen.
b. Käännä kuristin (92) avoimeen asentoon.
c. Käännä polttoainehana (93) vaakasuoraan asentoon.
d. Työnnä kaasun säädin (91) vasemmalle käynnistysasentoon.
e. Paina käynnistysmoottorin käynnistyspainiketta (94). Vapauta painike heti, kun moottori käynnistyy.
HUOMIO! Jos moottori ei käynnisty viidessä sekunnissa, vapauta painike (94). Odota 10 sekuntia ennen seuraavaa käynnistysyritystä.

Moottorin käynnistäminen kylmänä käsin

a. Aseta sytytysavain paikalleen.
b. Käännä kuristin (92) suljettuun asentoon.
c. Käännä polttoainehana (93) vaakasuoraan asentoon.
d. Työnnä kaasun säädin (91) vasemmalle käynnistysasentoon.
e. Paina polttoaineen pumppauspainiketta (95) 2-3 kertaa, jos ulkona on kylmempää kuin -10 °C, tai kaksi kertaa, jos lämpötila on alueella -10 – +10 °C.

HUOMIO!

• Varo huohotusaukkoa, kun painiketta painettuna.
• Jos polttoainetta pumpataan liikaa, moottori voi kastua, jolloin se ei käynnisty.

f. Vetäise käynnistyskahvasta nopeasti. Anna käynnistysnarun palautua hitaasti, ja pidä siitä kiinni koko ajan. Jos moottori ei käynnisty, yritä uudelleen. HUOMIO! Moottori voi vaurioitua, jos käynnistysnarun kahva vapautetaan hallitsemattomasti.

g. Käännä kuristimen säädin hitaasti avoimeen asentoon.

Moottorin käynnistäminen lämpimänä käsin

a. Aseta sytytysavain paikalleen.
b. Käännä kuristin (92) suljettuun asentoon.
c. Käännä polttoainehana (93) vaakasuoraan asentoon.
d. Työnnä kaasun säädin (91) vasemmalle käynnistysasentoon.
e. Vetäise käynnistyskahvasta nopeasti. Anna käynnistysnarun palautua hitaasti, ja pidä siitä kiinni koko ajan. Jos moottori ei käynnisty, yritä uudelleen.

HUOMIO!

Älä pumppaa moottoriin polttoainetta. Muutoin moottori kastuu.Moottori voi vaurioitua, jos käynnistysnarun kahva vapautetaan hallitsemattomasti.

f. Käännä kuristimen säädin hitaasti avoimeen asentoon.

Älä käynnistä moottoria sisätiloissa, vaan työnnä lumilinko ulos. Pakokaasut ovat myr-ä. Tuuleta pakokaasut pois.

8.8 Käyttäminen: lumen linkoaminen

Lumi kannattaa lingota heti lumisateen jälkeen tai aikaisin aamulla. Lumi on silloin yleensä kuivempaa, kun aurinko ei ole ehtinyt lämmittää sitä. Tarkista tuulen suunta. Yritä lingota lumi myötätuuleen.

a. Kun moottori on käynnistynyt, käännä kuristimen säädin (92) avoimeen asentoon. Työnnä kaasun säädin tämän jälkeen vasemmalle täyden kaasun asentoon. Anna moottorin käydä muutama minuutti, jotta se lämpiää ja mahdollinen kosteus poistuu.
b. Suuntaa lumen ulosheitto oikeaan suuntaan. Tarkista, että 15 metriä lähempänä lumilinkoa tai ulosheittoputken suunnassa ei ole ihmisiä, eläimiä, ikkunoita eikä särkyviä esineitä.
c. Paina vasen kahva (9) pohjaan. Tarkista, että se sää-tää lumen ulosheittoon vetävää sisäänsyöttöruuvia. Vapauta kahva tarkistamisen jälkeen. Säädä vaijeria (7) tarvittaessa.
d. Valitse vaihde 2 eteenpäin. Paina oikeanpuoleista ajokahvaa (6) ja tarkista, että pyörät vetävät. Vapauta kahva tarkistamisen jälkeen. Säädä vaijeria (10) tarvittaessa.
e. Sytytä valonheitin.

f. Valitse ajonopeus valitsemalla vaihde. Jos lumi on raskasta ja maan pinta liukas, valitse hitain nopeus.

HUOMIO!

• Älä koskaan säädä nopeutta kaasunsäätimen (91) avulla. Muutoin voimansiirron kitkapyörä voi vauri-oitua.
• Jos valitset liian suuren vaihteen, ulosheitto tukkeutuu lumesta.

g. Paina sisäänsyöttöruuvin säätökahva ja ajokahva pohjaan. Aloita lumen linkoaminen.

h. Puhdista ajoväylät ajamalla ristiin, jotta kaikki lumi saadaan pois. Jos lumi on raskasta, aja tiheämmin ristiin.

i. Pidä moottori puhtaana ja vapaana lumesta. Tämä pidentää moottorin käyttöikää.

• Käyttäjällä on oltava esteetön näkyvyys työskentelyalueelle liikenteen ja ihmisten varalta. Älä käytä lumilinkoa, jos näkyvyys on huono.

• Vältä linkoamasta lunta rinteissä tai niiden lähellä. Jos tätä ei voi välttää, toimi erittäin varovaisesti. Varmista, että renkailla on hyvä pito ja että ne eivät joudu liukuun. Voit käyttää esimerkiksi lumiketjuja. Älä linkoa lunta rinteestä, jonka kaltevuus ylittää 20°.

• Älä käytä lumilinkoa epätasaisella alustalla.

• Jos maa on liukasta tai jäistä, laita renkaisiin lumiketjut ja kenkiin liukuesteet.
• Toimi erityisen varovaisesti hiekoitetuilla pinnoilla.
• Ålä tee säätöjä työn ollessa meneillään.
• Älä ylitä lumilingon suurinta kapasiteettia.
• Älä täytä polttoainetta moottorin käydessä. Roiskeet voivat aiheuttaa tulipalon.
• Sammuta aina moottori ennen esimerkiksi lumilingon tarkastamista tai säättämistä tai vieraiden esineiden poistamista työskentelyalueelta.
• Jos ajat vieraan esineen yli ja lumilinko alkaa täristä voimakkaasti tai jos ulosheittoputkin puhdistettava: Pysäytä moottori ja irrota hattu sytytystulpasta ennen tarkastamisen, puhdistamisen tai korjaamisen aloittamista.

8.9 Kun lumi on lingottu

a. Anna moottorin käydä muutama minuutti, jotta lumi ja jää sulaa.
b. Puhdista ja kuivaa lumilinko.
c. Tarkista, että lumilinko on ehjä.
d. Irrota avain virtalukosta.

HUOMIO! Jos lumilinkoon jää lunta, se jäätyy helposti. Tällöin tietyt toiminnot voivat jäätyä kiinni. Älä huuhte- le konetta juoksevalla vedellä. Vesi vaurioittaa helposti esimerkiksi sähköjärjestelmää ja äänenvaimenninta.

9. SÄILYTTÄMINEN

Keväällä tai jos lumilinko on käyttämättä vähintään kuukauden se on valmisteltava säilytystä varten.

a. Puhdista kone perusteellisesti liasta ja rasvasta.
b. Tarkista vetohihnan kunto ja kireys. Kiristä tai vaihda tarvittaessa.
c. Tarkista, että kaikki pultit, mutterit ja sokat on kiristetty kunnolla.
d. Tarkista kaikki suojukset ja liikkuvat osat vaurioiden ja kulumien varalta. Vaihda tai korjaa tarvittaessa.
e. Hio kaikki kuluneet ja ruosteiset pinnat sekä maalaa ne.
f. Tyhjennä polttoainesäiliö. Käynnistä moottori ja anna sen käydä, kunnes kaikki bensiini on poistunut polttoaineletkuista ja kaasuttimesta.

HUOMIO! Älä säästä bensiiniä seuraavaa käyttökautta varten. Käytä vain tuoretta bensiiniä.

g. Vaihda moottoriöljy.
h. Irrota sytytystulppa. Kaada aukkoon noin 20 ml öljyä. Vedä käynnistyskahvasta muutamia kertoja, jotta öljy leviää sylinteriin tasaisesti. Kiinnitä uusi sytytystulppa paikalleen. Älä aseta sytytystulpan hattua paikalleen.
i. Pyyhi lumilinko kevyesti öljytyllä rätillä ruostumisen estämiseksi.
j. Säilytä lumilinkoa viileässä, kuivassa ja hyvin tuulete-tussa paikassa, jossa ei ole pölyä tai likaa.

HUOMIO!

• Älä peitä lumilinkoa, kun moottori on lämmin.
• Älä peitä lumilinkoa muovilla tai muulla hengittä-mättömällä materiaalilla. Muutoin lumilinkoon voi

tiivistyä vettä, joka aiheuttaa ruostumista.

- Älä jätä lumilingon polttoainesäiliöön bensiiniä säilytyksen ajaksi.

10. HUOLTO JA KUNNOSSAPITO

10.1 Huolto- ja kunnossapito-ohjelma

Seuraavat tarkistukset ja huollot on tehtävä, jotta lumilinko toimii turvallisesti ja kestää mahdollisimman pitkään.

Aina ennen käynnistämistä

• Tarkista öljyn määrä moottorissa.
• Tarkista suojukset ja turvalaitteet.
  • Tarkista säätimet.
• Tarkista rengaspaineet. Paineen tulee olla 1,7–2,0 baaria.

25 käyttötunnin jälkeen tai kerran vuodessa, jos lumilinkoa käytetään enintään 25 tuntia vuodessa

• Tarkista ja puhdista sytytystulppa.
  • Vaihda moottoriöljy.
• Tarkista jalakset ja siivekkeet. Ne ovat kuluvia osia, jotka tulee vaihtaa tarvittaessa.

100 käyttötunnin jälkeen tai kerran vuodessa

• Vaihda sytytystulppa.
- Vedä sisäänsyöttöruuvin katkaisusokat (2) ulos ja rasvaa ne.

Tarvit-taessa

10.2 Korjaukset ja huolto

Moottoriöljyn vaihtaminen

Moottoriöljy on vaihdettava 25 käyttötunnin jälkeen tai kerran vuodessa, jos lumilinkoa käytetään enintään 25 tuntia vuodessa. Käytä laadukasta 4-tahtimoottoriöljyä, 5W-30/40.

HUOMIO!

- Kun moottoriöljy tarkistetaan ja vaihdetaan, lumilingon tulee olla tasaisella alustalla.

a. Aseta lumilinko tasaiselle alustalle.
b. Käynnistä moottori. Anna sen käydä muutama minuutti, jotta se lämpiää. Sulje polttoainehana ja anna moottorin käydä, kunnes se pysähtyy.
c. Aseta tyhjennystulpan alle keräysastia.
d. Irrota tyhjennystulppa ja öljyn mittatikku. Kun öljy lakkaa virtaamasta, kallista lumilinkoa, jotta moottoriin jäljelle jäänyt öljy tulee ulos.
e. Ruuvaa tyhjennystulppa takaisin paikalleen ja kiristä se.
f. Täytä uutta moottoriöljä.

Sytytystulpan tarkistaminen

Sytytystulppa on puhdistettava ja tarkistettava sään-nöllisesti, jotta moottori toimii parhaalla tavalla ja kestää pitkään.

a. Irrota sytytystulpan hattu ja kierrä sytytystulppa irti.
b. Tarkista sytytystulppa. Vaihda se, jos se on kulunut tai jos eriste on vahingoittunut tai haljennut.
c. Puhdista sytytystulppa teräsharjalla.
d. Mittaa kärkiväli rakotulkilla. Kärkivälin tulee olla 0,6–0,8 mm.
e. Tarkista, että levy ja kierteet eivät ole vaurioituneet.
f. Ruuvaa sytytystulppa käsin takaisin paikalleen, jotta kierteet eivät vaurioidu. Kiristä tiukasti sytytystulppa-avaimen avulla, jotta levy painuu kiinni. Kiristä vielä 1/8–1/4 kierrosta, jos sytytystulppa on käytettty, tai 1/2 kierrosta, jos sytytystulppa on uusi.

10,3 Vianetsintä

ONGELMA: SYY: TOIMENPIDE:

Moottori ei käynnisty. 1. Kuristin	on avoinna:2. Bensiini on vanhaa tai sisältää vettä.3. Ei polttoainetta.4. Sytytystulppa on likainen.5. Moottori on kastunut eli sylinterissä on liikaa polt- toainetta.6. Moottorissa on liian vähän polttoainetta.7. Sytytystulppa on viallinen.8. Sytytysjohto on viallinen.9. Öljytason vahti on lauennut.	1. Sulje kuristin.2. Tyhjennä säiliö ja kaasutin. Lisää uutta polttoainetta.3. Täytä polttoainesäiliö.4. Irrota sytytystulppa. Tarkista ja puhdista se. Tarkista, että muodostuu kipinä.5. Odota muutama minuutti. Yritä käynnistää uudelleen kuristimen ollessa RUN-asennossa.6. Sulje kuristin ja pumppaa polttoainetta muutaman kerran.7. Vaihda sytytystulppa.8. Tarkista sytytysjohto.9. Tarkista öljyn määrä ja lisää öljyä tarvittaessa.
Moottori käy epätasaisesti. 1.	Kuristin on suljettu.2. Bensiini on vanhaa.3. Polttoainesäiliön venttiili on tukossa.	1. Siirrä kuristimen säädin RUN-asentoon.2. Vaihda bensiiini.3. Puhdista polttoainesäiliön kannen venttiiliaukko.
Moottori käy ja sammuu pian. 1.	Liian vähän moottoriöljyä.2. Lumilinkoa käytetään liian jyrkässä rinteessä.	1a. Tarkista öljyn määrä ja lisää öljyä tarvittaessa.2. Varo, että rinne ei ole liian jyrkkä moottorin teholle.
Voimakasta tärinää. 1. Murtosokka on viallinen.2. Sisänsyöttöruuvin lehti on viallinen.		1. Sammuta moottori ja tarkista murtosokka.2. Sammuta moottori ja tarkista.
Käynnistyskahva on juuttunut kiinni.	1. Magnapull-käynnistin on jäätynyt.	1. Vedä käynnistysnarua ulos varovasti mahdollisimman paljon. Vapauta kahva varovaisesti ja anna narun vetäytyä sisään. Toista muutama kerta.
Sisäänsyöttöruuvi ei pyöri. 1.	Murtosokka on särkynyt.2. Vieras esine estää sisäänsyöttöruuvia liikkumasta.3. Vetohihna liukuu tai on viallinen.4. Vaijeri on säädetty väärin.	1. Sammuta moottori ja vaihda murtosokka.2. Sammuta moottori ja tarkista.3. Kiristä tai vaihda vetohihna.4. Säädä vaijeria.
Sisäänsyöttö ei pysähdy, vaikka kahva vapautetaan.	1. Vaijerin kireys on säädetty väärin.2. Vetohihna on säädetty väärin.	1. Säädä vaijeria.2. Säädä vetohihnaa.
Lumilinko vetää sivuun.	1. Renkaissa on erilainen ilmanpaine.2. Vain yksi pyörä vetää.3. Jalaksia ei ole säädetty samalle korkeudelle.	1. Tarkista, että molemmissa renkaissa on sama paine.2. Tarkista, että molemmat pyörät on kiinnitetty oikein.3. Säädä jalaksia.
Ulosheittoputki tukkeutuu lumesta.	1. Lumilingon suurin kapasiteetti on ylitetty.	1. Valitse pienempi vaihde ja linkoa lunta pienemmältä alueelta kerrallaan.
Pyörät eivät pyöri.	1. Vetohihna on rikki.2. Kitkapyörä on ylikuumentunut tai kulunut.	1. Tarkista vetohihna.2. Tarkista kitkapyörä. Älä säädä nopeutta kaasu- kahvan avulla.
Lunta ei heitetä ulos.	1. Ulosheittoputki on tukossa.2. Sisäänsyöttöruuvi ei pyöri.	1. Sammuta moottori ja puhdista ulosheittoputki.2. Säädä vaijeria.

11. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki koneet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.

SNESLYNGE ST 6502

INDHOLD

1. INTRODUKTION
2. TEKNISKE DATA
3. ANVENDELSESOMRÅDE
4. GENERELLE SIKKERHEDSFORSKRIFTER
5. OVERSIGTSBILLEDE
6. INSTALLATION OG MONTERING
7. SÄERLIGE SIKKERHEDSFORSKRIFTER
8. BRUG
9. OPBEVARING
10. SERVICE OG VEDLIGEHOLDELSE
11. MILJ∅

1. INTRODUKTION
