KÄYTTÖOHJE ST11002 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen laitteen käyttämistä ja kiinnittämään erityistä huomiota näihin varoituksiin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Bilteman tuotenro: .....17-546
Mallimerkintä: .....Lumilinko ST11002
Nimellisteho:....7,8 kW/11 hv
Kierrosluku nimellisteholla: . . . 3600 min-1
Sylinterien määrä:....1
Iskutilavuus: ....375 cm ^3
Polttoaine: Lyijytön 86 oktaanin bensiini tai
korkeampi, E 10 -yhteensopiva tai 4-tahtinen alkylaattibensiini
Säiliön tilavuus: ....5,5 litraa
Polttoaineenkulutus: .....1,6 litraa/t
Sytytystulppa:..Torch F7RTC / Brisk A-line 19
Moottoriöljy:....SAE 5W-30
Öljyn määrä:....1,1 litraa
Käynnistys: .....AC 230 V/narukäynnistys
Jäähdytysjärjestelmä: .....Ilma
Vaihteet: 6 eteen/2 taakse
Nopeus:....1,2–3,2 km/t
Linkoaminen:....2-vaiheinen
Työskentelyleveys: .....70 cm
Suurin työskentelykorkeus: ...50 cm
Ulosheitto käännettävissä: . . . 190°
Heittopituus enintään: .....15 m
Rengaskoko:....15 x 6,50-7"
Rengaspaine:....1,0 baaria
Äänipainetason mittausmenetelmä (L PA ): ISO 11094
Mitattu äänipainetaso (L PA ): . . . .86,8 dB(A)
Epätarkkuus K (L PA ): ....3 dB(A)
Taattu äänipainetaso (L PA ): . . . .90 dB(A)
Äänitehotason (L wa ) mittausmenetelmä: ISO 11094
Mitattu äänitehotaso L WA : .....103 dB(A)
Epätarkkuus K (L wa ):....2,13 dB(A)
Taattu äänitehotaso L WA :......105 dB(A)
Tärinän mittausmenetelmä: . . .ISO 8437
Kahvojen tärinä: .....5,885m/s²
Epätarkkuus K:....1,5 m/s²
Mitat: 140 x 80 x 110 cm
Paino: 119 kg

3. KÄYTTÖKOHTEET

17-546 Kaksivaiheisessa lumilingossa ST 11002 on syöttöruuvi ja ulosheitto. Siinä on kaksi kahvaa: yksi ajamista ja toinen sisäänsyöttöä varten. Jos käsi irrotetaan kahvasta, kone pysähtyy (kuolleen miehen kahva). Lumilinkoa ei saa koostaa uudelleen, käyttää katolla eikä jyrkissä rinteissä eikä käyttää muuhun käyttö-tarkoitukseen kuin lumen linkoamiseen tämän käyttöoppaan ohjeiden mukaan. Sitä ei ole tarkoitettu ammattikäyttöön.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

• Lue käyttöohje aina ennen tuotteen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoi-tussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä aina kuulosuojaimia ja suojalaseja.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

- Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat.

• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.
• Tarkista, että kaikki painikkeet ja säätimet toimivat.
• Varmista erityisesti, että katkaisin toimii, jotta voit sammuttaa laitteen.
• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi
• Käytä vain suositeltuja työvälineitä, tarvikkeita ja alkuperäisiä varaosia.
• Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaa-mista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on otettu pois.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
• Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Polttoaineen käsitteleminen

• Älä täytä säiliöön liikaa polttoainetta. Jätä muutama senttimetri tilaa laajenemista varten, jotta bensiiniä ei valu täyttöaukosta moottorin lämmitessä.
• Lisää polttoainetta aina hyvin tuuletetussa paikassa.
• Varo läikyttämästä polttoainetta laitteen päälle. Jos näin käy, pyyhi se pois huolellisesti ja anna höyryjen haihtua ennen käynnistämistä.
• Vältä bensiinihöyryn ja pakokaasun hengittämistä.
• Polttoainesäiliötä täytettäessä lähellä ei saa olla tulta eikä syttyviä aineita. Tupakointi on kielletty.
• Käytä suppiloa. Älä koskaan täytä säiliötä moottorin käydessä.
• Varmista, että polttoainetta ei pääse vuota-maan maahan.
• Säilytä polttoainetta turvallisessa paikassa lasten ulottumattomissa ja hyväksytyssä säiliössä.

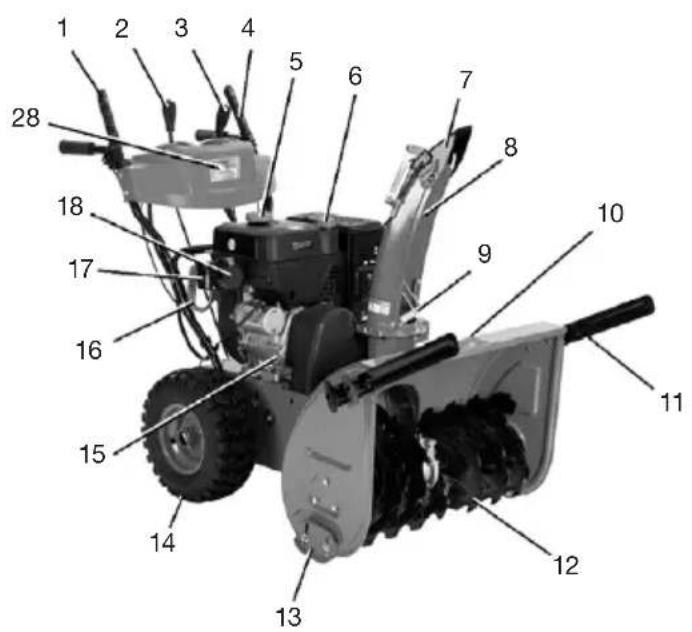

5. YLEISKUVA

Käyttäjän tulee seistä lumilingon takana ja katsoa sen kulkusuuntaan.

1. Ajokahva

2. Vaihdesäädin

3. Ulosheittimen säädin

4. Syöttöruuvin vipu

5. Polttoainesäilion korkki

6. Öljyn mittatikku

7. Ulosheitin

8. Ulosheitto

9. Ulosheittosuoja

10. Puhdistustyökalut

11. Lumivallin murtaja

12. Sisäänsyöttöruuvi

13. Jalas

14. Pyörät

15. Ilmaustulppa, öljykaukalo

16. Käynnistyskahva

17. Käynnistyspainike

18. Pistotulppa, sähkökäynnistys

19. Valaisimen virtakatkaisin

20. Valonheitin, lämmin kahva

21. Säilytyslokero, varasokat

22. Kaasun säädin

23. Polttoainehana

24. Käynnistyslukko

25. Kuristin

26. Ulosheiton veivikampi

27. Ryyppypainike

28. Valonheitin

6. ASENNUS JA KOKOAMINEN

- Ota irtonaiset osat pois pakkauksesta.

- Viillä kaikki pakkauksen neljä kulmaa auki ja taita pakkauksen kyljet alaspäin.

- Irrota pakkausmateriaali.

- Ota lumilinko pois pakkauksesta. Tarkista, että pakkauksessa ei ole irtonaisia osia ja että lumilinko ei ole vahingoittunut kulje-tuksessa.

Lumilingon mukana toimitetaan kaksi varasokkaa (21).

6.1 Kahvojen kiinnittäminen

a. Vie M8 X 45 mm:n ruuvit (31) veivikammen pitimeen (30) ja sitten ohjauspaneelin ja rungon vastaaviin reikiin. Aseta kaarevat aluslevyt (32) ruuvien päälle ja kiristä muttereilla (33).

b. Vie M8 X 40 mm:n ruuvit (34) ohjauspane-elin ja rungon reikien läpi.

Aseta kaarevat aluslevyt (32) ruuvien päälle ja kiristä muttereilla (33).

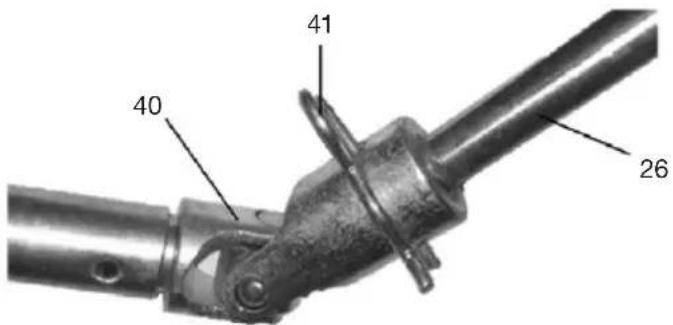

6.2 Ulosheiton veivikammen kiinnittäminen

a. Vie veivikahva (26) pitimen (30) reikien läpi.
b. Paina veivikahvan alempaa osaa kardaanini-velessä niin, että veivikahvan reiät (26) ja kardaaninivel (40) ovat toistensa keskellä.
c. Paina tappi (41) reikään.

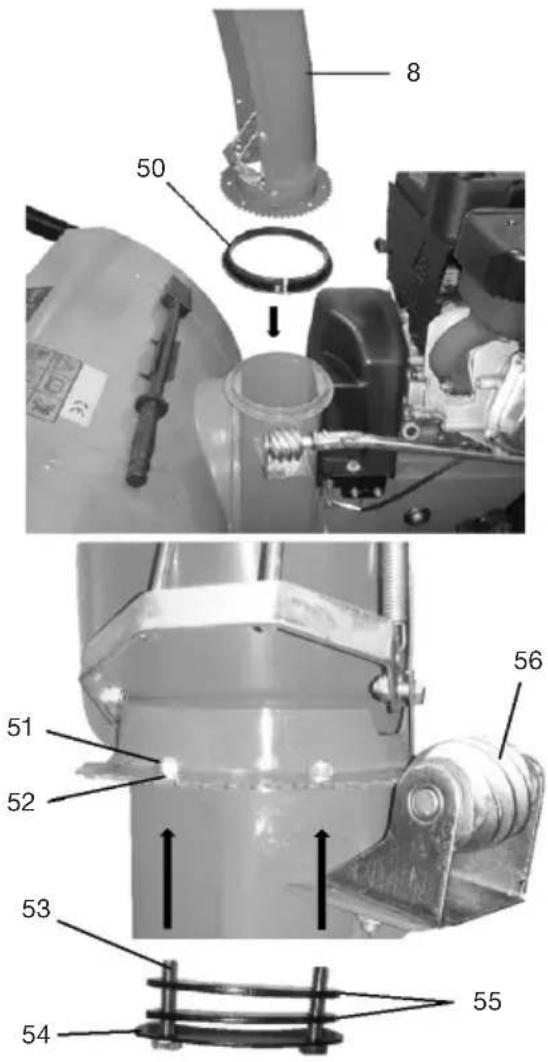

6.3 Ulospuhallusputken kiinnittäminen

a. Aseta liukurengas (50) ulosheittoreikään kuvan mukaisesti.
b. Voitele liukurengas yleisrasvalla ja aseta ulosheitto (8) sen päälle.
c. Vie M6 X 20 -ruuvit (53) ohjauslevyn (54) ja kahden välilevyn (55) ja kiinnitä ulosheit- toon alakautta. Aseta levyt (52) ruuvien päälle ja kiristä M6-lukkomuttereilla (51).
d. Toista sama koko ulosheittoputken ympäri.
e. Voitele kierukkavaihde (56) yleisrasvalla.

6.4 Moottoriöljyn lisääminen

HUOMIO! Kun lumilinko toimitetaan, siinä ei ole moottoriöljyä.

a. Aseta lumilinko tasaiselle alustalle.
b. Kierrä mittatikku ja (6) ilmaustulppa (15) irti.
c. Kaada öljyä mittatikun (6) kautta niin, että se ulottuu muutaman millimetrin ilmaustulpan reunan alapuolelle (15) mutta selvästi mittatikun minimimerkinnän yläpuolelle.
d. Kierrä mittatikku ja ilmaustulppa takaisin kiinni.

6.5 Tarkista renkaiden ilmanpaine

Tarkista ilmanpainemittarilla, että renkaiden ilmanpaine on 1,0 baaria (n. 14,5 psi). Jos näin ei ole, päästä ilmaa ulos tai lisää sitä.

6.6 Lumivallin murtajan asentaminen

Lumivallin murtajat on tarkoitettu käytettäviksi silloin, kun lunta siirretään yli 50 cm korkeiden kinosten vieressä. Lumivallin murtajia tulee käyttää niin, että ne osoittavat eteenpäin ja viistosti ylös. Kun ne eivät ole käytössä, niiden tulee osoittaa viistosti alaspäin ja taaksepäin.

a. Käännä lumivallin murtaja (11) niin, että sen pitkä kohouma on ulospäin ja osoittaa viistosti ylöspäin.
b. Vie kaksi vaunupulttia M8 x 25 sisäänsyöttökotelon sisältä ulos lumivallin murtajaan ja kiristä vaunupultit siipipyörien avulla.
c. Ruuvaa lumivallin murtaja kiinni toiselta puolelta.

7.1 Vaarat lumilinkoa käytettäessä

Vaikka käyttöohjetta noudatetaan, on ole-massa tiettyjä vaaroja. Ole tietoinen vaaroista ja yritä välttää niitä.

Kuulovamman vaara

- Käytä kuulonsuojaimia.

Silmävammojen vaara

- Käytä suojalaseja tai hyväksyttyä kasvosuojusta.

Paleltumisvammojen vaara

- Käytä lämpimiä vaatteita ja käsineitä.

Lentävien esineiden aiheuttama vaara

• Kun sisäänsyöttöruuvi pyörii, 15 metriä lähempänä lumilinkoa tai ulosheittoputken suunnassa ei saa olla ihmisiä, eläimiä, ajoneuvoja tai ikkunoita.
• Toimi erittäin varovaisesti hiekoitetuilla pinnoilla, poluilla tai teillä.

Sisäänveto- ja puristumisvaara

- Pidä kädet, jalat ja muut kehonosat sekä vaatteet kaukana liikkuvista osista. Varo erityisesti sisäänsyöttöruuvia.

Liukastumisen vaara

• Käytä liukastumiselta suojaavia jalkineita.
  • Vältä lumenluontia jyrkiltä rinteiltä.
• Toimi erityisen varovaisesti jäisillä pinnoilla.

Hengitysteiden vammojen, tulipalon tai räjähdyksen vaara

• Bensiini, höyryt ja pakokaasut ovat myrkyllisiä ja syttyviä. Lue voimassaolevat poltoaineen ja bensiiinimoottorien käsittelyohjeet. Noudata niitä.
• Älä täytä polttoainesäiliötä reunaan saakka, jätä aina laajenemisvaraa.
• Älä täytä polttoainetta moottorin käydessä.
• Älä lisää polttoainetta äläkä säilytä tan-kattua lumilinkoa ympäristössä, jossa on kipinöitä, hiillos tai avotuli.
• Älä käytä lumilinkoa helposti syttyvien nesteiden tai kaasujen lähellä.
• Pidä polttoainesäiliön, moottorin ja pa-kokaasujärjestelmän ympäristö puhtaana polttoaineesta ja öljystä.

Palovamman vaara

- Käyttämisen aikana moottorin tietyt osat kuumenevat, esimerkiksi äänenvaimennin. Älä koske niihin. Odota niiden jäähtymistä ennen huolto- tai kunnossapitotöihin ryhtymistä.

Tärinävaara

- Jos verenkierto-ongelmista kärsivä henkilö altistuu tärinälle usein, voi aiheutua hermosto- tai verisuonivaurioita. Voit vähentää tärinälle altistumista käyttämällä lämpimiä tukevia työskentelykäsineitä, lyhentämällä työaikaa ja pitämällä useita pitkiä taukoja. Jos sormesi turpoavat tai muuttuvat tunnottomiksi tai tunnet itsesi huonovointiseksi, mene lääkärin vastaanotolle.

7.2 Lumilingossa näkyvät symbolit

Käytä kuulonsuojaimia, jos ääni on voimakas.

Varoitus! Ole tietoinen vaaroista käyttäessäsi lumilinkoa. Käytä suojavarusteita, kuten suojalaseja, suojakäsineitä ja kuulonsuojaimia. Tarkista ennen käynnistämistä, että lumilinko on ehjä. Sytytystulpan hattu on irrotettava sytytystulpasta ennen puhdistamista, huoltoa tai kunnossapitoa.

Varoitus! Lue koko käyttöohje huolellisesti läpi, varsinkin turvallisuudesta kertova osa.

Varoitus! Lentävät esineet aiheuttavat vaaran.

Varoitus! Liikkuvia osia. Älä työnnä kättäsi ulosheittoaukkoon, käytä puhdistustyövälineitä.

Varoitus! Pidä kädet, jalat ja vaatteet loitolla sisäänsyöttöruuvista. Muutoin on olemassa sisäänveto- ja puristumisvaara.

STOP

Varoitus! Liikkuvia osia. Sytytystulpan hattu on irrotettava sytytystulpasta ennen puhdistamista, huoltoa tai kunnossapitoa.

Varoitus! Älä työnnä kättä ulosheittoputkeen. Muutoin on olemassa vakavan loukkaantumisen vaara.

Vaara! Varo, että pyörivä sisäänsyöttöruuvi ei aiheuta vammoja. Pidä kädet, jalat ja vaatteet loitolla vaarallisesta alueesta.

Vaara! Älä koske liikkuviin osiin. Sammuta moottori ennen ulosheittoputken puhdistamista.

Ylempi teksti:

• Lue käyttöohje ennen kuin aloitat käytön.
• Pane käynnistysavain paikalleen.
• Avaa polttoainehana.
• Vedä kuristinvipu kiinni ja kaasuvipu täyden kaasun asentoon.
• Paina ryyppypainiketta kolme kertaa.
• Käynnistä moottori.

A. Sähkökäynnistys: liitä pistoke pistorasiaan ja paina starttimoottorin käynnistyspainiketta.
B. Manuaalinen käynnistys: vedä hitaasti käynnistyskahvasta, kunnes tunnet vastuksen. Käynnistä sitten moottori vetämällä nopeasti. Paina tarvittaessa pumppauspainiketta.
- Vedä varovasti kuristin auki.
- Pysäytä moottori viemällä kaasuvipu OFF-asentoon.

Alempi teksti: TÄRKEÄÄ!

Tämä kone on varustettu sisäänsyöttöruuvin/ulosheiton lukitusjärjestelmällä. Jotta voisit pysäyttää sisäänsyöttöruuvin, täytyy sekä ajokahvan että sisäänsyöttöruuvin olla irrotettuina.

warning

Pakokaasut sisältävät myrkyllisiä aineita, joten älä koskaan anna moottorin käydä sisätiloissa.

warning

Tulen tai hiilloksen lähellä tankkaaminen on kielletty. Sammuta moottori ennen polttoaineen lisäämistä. Varmista, ettei polttoainetta vuoda, ja pyyhi roiskeet.

Caution

Moottoreiden pakokaasut sisältävät myrkyllistä hiilimonoksidia. Älä koskaan käytä moottoria suljetussa tilassa, jossa ei ole tehokasta ilmanvaihtoa.

Moottoriöljy on poistettu toimituksen ajaksi. Käynnistäminen ilman moottoriöljyä vahingoittaa moottoria lopullisesti, eikä tällainen vaurio kuulu takuun piiriin.

Varoitus! Älä koske kuumaan pintaan!

Älä altista käynnistysmoottoria juoksevalle vedelle tai kosteudelle. Jos moottori käynnistetään sateessa tai käynnistysmoottorin ollessa kostea, on olemassa sähköiskun vaara.

7.3 Turvalaitteet

Älä käytä lumilinkoa, jos jokin turvalaite ei toimi tai puuttuu.

Sytytyslukko (24)

Avainta voi käyttää vasta, kun se on työnnetty täysin pohjaan. Poista avain, kun lumilinkoa ei käytetä. Tämä estää lapsia ja asiattomia käynnistämästä moottoria.

HUOMIO! Sytytyslukko toimii hätäpysäyttimenä.

Vaihdetanko (2)

Vetopyörien nopeutta säädetään vaihdetangon avulla. Koneessa on 6 vaihdetta eteenpäin, kahvalle oikealle ja ylöspäin ja 2 taaksepäin, kahvalle oikealle ja alaspäin. Valitse pieni vaihde, kun lumilinkoa käytetään syvässä tai nuoskalumessa.

VAROITUS! Lumilingon tulee olla paikallaan vaihdettaessa vaihdetta!

Ajokahva (1)

Lumilingon pyöriä ohjataan oikeanpuoleisen kahvan avulla.

• Käyttötila: Paina kahva alas (1) aivan käyttökahvaa vasten.
• Pysäytys: Päästä kahva (1) yläasentoon.

HUOMIO!

• Tarkista käynnistäessäsi, että vaijeri on säädetty oikein. Kun kahva (1) on ylöspäin, lumilingon pitää olla paikallaan, ja kun sitä painetaan, lumilingon kuuluu liikkua eteen/taaksepäin.
• Kahvaa (1) ei saa käyttää lumilingon pyörin nopeudensäätöön. Sen pitää olla joko täysin alhaalla tai täysin ylhäällä, sillä muutoin kitkapyörä ylikuumenee ja kuluu nopeasti.

Syöttöruuvin ja ulosheiton ohjauskahva (4)

Vasen kahva säätelee syöttöruuvin/ulosheiton toimintaa.

• Syöttöruuvin ja ulosheiton käynnistäminen: Paina kahva täysin alas (4).
• Syöttöruuvin ja ulosheiton pysäyttäminen: Vapauta molemmat kahvat (1 ja 4) kokonaan.

HUOMIO!

Tämä lumilinko on varustettu syöttöruuvin/ulosheiton (4) kahvan lukitusjärjestelmällä, jonka ansiosta se lukkiutuu ala-asentoon, kun ajokahva (1) on alas painettuna, kun kahva (4) painetaan alas tai jos kahvaa (1) painetaan silloin, kun kahva (4) on alas painettuna. Tämän vuoksi ulosheittoa voi ohjata vapaalla kädellä.

Ulosheittoputki (8) ja ulosheitosuoja (9)

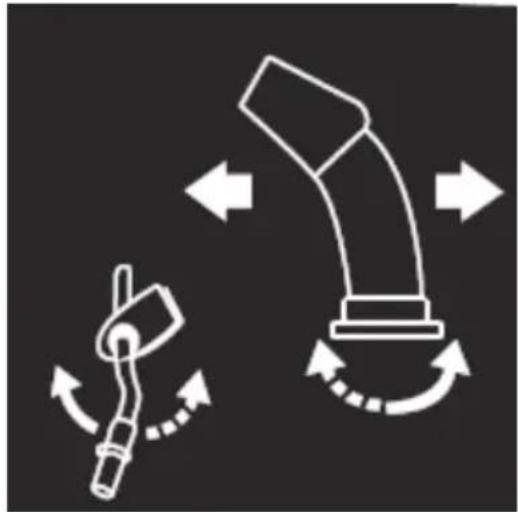

Ulosheittoputken suuntaa säädetään kammella (26). Jousitettu ulosheitosuojus (9) estää lunta lentämästä ulos hallitsemattomasti. Lisäksi suojus estää koskettamasta pyörivää ulosheittopyörää.

• Ulosheitto oikealle: käännä vastapäivään.
• Ulosheitto vasemmalle: käännä myötäpäivään.

Ulosheitin (7)

Säätelee ulosheiton pituutta ja korkeutta. Jos viet säätimen (3) taaksepäin, lumi lingotaan pitkälle ja korkealle ulosheittimen (7) ollessa auki. Jos viet säätimen (3) eteenpäin, lumi lingotaan lähelle ja matalalle.

HUOMIO! Jos ulosheitto pitää puhdistaa tai lumi on nuoskaista, suosittelemme ulosheittimen (7) avaamista niin, että vedät säätimen (3) taaksepäin.

KÄYTTÄMINEN

Lue käyttöohje kokonaan ja opettele tuntemaan säätimet ennen lumilingon käyttämistä ensimmäistä kertaa. Opettele sitten käynnistämään ja pysäyttämään lumilinko sekä käyttämään säädintä ja kahvoja nopeasti. Harjoittele ajamista eteen- ja taaksepäin. Opettele pysymään tasapainossa. Tämä on erityisen tärkeää ajettaessa taaksepäin. Huomaa, että käyttäjä on vastuussa muidenkin ihmisten turvallisuudesta.

8.1 Säädin

Kaasun säädin (22)

Säätää moottorin kierrosnopeutta. Lunta ling-ottaessa kierrosluvun on oltava suurimmillaan.

Säätää polttoaineensyöttöä.

• Avaa polttoainehana – Kierrä polttoainehanaa (23) vastapäivään ON-asentoon.
• Sulje polttoainehana – Kierrä polttoainehanaa (23) myötäpäivään OFF-asentoon.

HUOMIO! Varastoinnin aikana polttoainehanan tulee olla kiinni.

Kuristin (25)

Kuristimen avulla ohjataan kaasuttimen kuristuspeltiä (25). Se säätää kaasuttimen ilmansaantia.

• Kuristuspelti on auki, kun kuristin (25) on työnnetty loppuun saakka oikealle tilaan RUN.
• Kuristuspelti on suljettu, kun kuristin on työnnetty loppuun saakka vasemmalle: asentoon CHOKE (moottorin käynnistäminen kylmänä).

8.2 Puhdistustyökalu (10)

Ulosheittoputkeen voi joskus takertua lunta ja jäätä.

a. Pysäytä moottori ja irrota hattu sytytystul-pasta.
b. Käännä kampea, kunnes ulosheittoputki (8) osoittaa eteenpäin. Käännä jousitettua suojusta (9) eteenpäin.
c. Irrota puhdistustyökalu(10) ja tartu siihen kunnolla. Paina työkalu ulosheittoputkeen ja käännä sitä, jotta kiinni tarttunut lumi irtoaa.
d. Kun lumi on poistettu, tarkista, että suojus (9) palaa alkuperäiseen asentoonsa.
e. Kiinnitä puhdistustyökalu (10) paikalleen. Kiinnitä hattu sytytystulppaan.
f. Käännä kampea (26), kunnes ulosheitto-putki osoittaa oikeaan suuntaan eli poi-späin ihmisistä, eläimistä ja esineistä, joita ulos heitettävä lumi voisi vahingoittaa.
g. Käynnistä moottori ja jatka lumen linkoamista.

h. Jos ulosheittoputki jumittuu uudelleen, avaa ulosheitin (7) vivulla (3) ja vaihda pienemmälle vaihteelle vaihdekepillä (2).

8.3 Valmistelut ennen käyttämistä

a. Tarkasta työskentelyalue. Poista vieraat esineet, kuten ovimatot, johdot, köydet, kivet ja maahan pudonneet oksat.
b. Suunnittele lumen linkoaminen siten, että lunta ei lingota kadulle tai ikkunoihin eikä lähistöllä olevien ihmisten, eläinten tai ajoneuvojen päälle.
c. Täytä polttoainesäiliö. Käytä vain lyi- jytöntä bensiiniä, joka on seissyt säiliössä korkeintaan kuukauden ajan, tai 4-tahtista alkylaattibensiiniä. Täytä polttoainetta vain siivilän alaosaan saakka. Muutoin bensiiniä voi valua ulos, kun moottori lämpiää.
d. Puhdista mahdolliset bensiiniroiskeet pyyhkimällä.

HUOMIO! Älä käytä E85-polttoainetta, sillä se voi aiheuttaa moottoriongelmia.

e. Aseta lumilinko tasaiselle alustalle. Tarkista öljyn määrä moottorissa. Irrota öljyn mittatikku (15). Pyyhi se puhtaaksi, työnnä se paikalleen ja ruuvaa kiinni. Odota muutama sekunti, irrota se ja lue öljyn määrä asteikosta. Lisää öljyä tarvittaessa. Älä täytä liikaa öljyä. Puhdista mahdolliset öljyroiskeet pyyhkimällä.
f. Pyyhi äänenvaimennin puhtaaksi.
g. Tarkista oma vaatetuksesi. Kun käytät lumilinkoa, käytä lämpimiä talvivaatteita, liukastumiselta suojaavia kenkiä, kuulosuojaimia ja suojalaseja.
h. Säädä maavara siten, että voit lingota lumen pois hiekoitetuilta alueilta.
i. Tarkista, että lumilinko on ehjä. Tarkista varsinkin turvalaitteiden ja siivekkeiden eheys.
j. Anna lumilingon mukautua hetki ulkolämpötilaan ennen sen käynnistämistä.

8.4 Moottorin käynnistäminen

VAROITUS! Käytettäessä sähkökäynnistystä sähköpistorasian ja jatkojohdon tulee olla maadoitettuja.

Kylmän moottorin sähkökäynnistys

a. Vie kuristin (25) vasemmalle kohti CHOKE-asentoa.
b. Kierrä polttoainehanaa (23) myötäpäivään

ON-asentoon.

c. Työnnä kaasun säädin (22) oikealle täyden kaasun asentoon.
d. Yhdistä jatkojohto käynnistysmoottorin pistokkeeseen (18). Yhdistä jatkojohdon toinen pää pistorasiaan.
e. Paina ryyppypainike (27) pohjaan saakka ja vapauta, 3–5 kertaa.

HUOMIO! Jos polttoainetta pumpataan liikaa, moottori voi kastua, jolloin se ei käynnisty.

f. Työnnä käynnistysavain (24) virtalukkoon.
g. Paina käynnistysmoottorin käynnistyspainiketta (17). Vapauta painike heti, kun moottori käynnistyy.

HUOMIO! Jos moottori ei käynnisty viidessä sekunnissa, vapauta käynnistyspainike (17). Odota 10 sekuntia ennen seuraavaa käynnistysyritystä.

h. Kun moottori lämpenee, vie kuristin (25) hitaasti oikealle.

Lämpimän moottorin sähkökäynnistys

a. Vie kuristin (25) vasemmalle kohti RUN-asentoa.
b. Kierrä polttoainehanaa (23) myötäpäivään ON-asentoon.
c. Työnnä kaasun säädin (22) oikealle täyden kaasun asentoon.
d. Työnnä käynnistysavain (24) virtalukkoon.
e. Paina käynnistysmoottorin käynnistyspainiketta (17). Vapauta painike heti, kun moottori käynnistyy.

HUOMIO! Jos moottori ei käynnisty viidessä sekunnissa, vapauta painike (17). Odota 10 sekuntia ennen seuraavaa käynnistysyritystä.

Moottorin käynnistäminen kylmänä käsin

a. Vie kuristin (25) vasemmalle kohti CHOKE-asentoa.
b. Kierrä polttoainehanaa (23) myötäpäivään ON-asentoon.
c. Työnnä kaasun säädin (22) oikealle täyden kaasun asentoon.
d. Työnnä käynnistysavain (24) virtalukkoon.
e. Paina ryyppypainike (27) pohjaan saakka ja vapauta, 3–5 kertaa.

HUOMIO! Jos polttoainetta pumpataan liikaa, moottori voi kastua, jolloin se ei käynnisty.

f. Vetäise käynnistyskahvasta (16) nopeasti. Anna käynnistysnarun palautua hitaasti ja pidä siitä kiinni koko ajan. Jos moottori ei käynnisty, yritä uudelleen.

HUOMIO! Moottori voi vaurioitua, jos käynnistysnarun kahva vapautetaan hallitsemattomasti.

g. Vie kuristin (25) hitaasti oikealle kohti RUN-asentoa.

Moottorin käynnistäminen lämpimänä käsin

a. Vie kuristin (25) oikealle kohti RUN-asen-toa.
b. Kierrä polttoainehanaa (23) myötäpäivään ON-asentoon.
c. Työnnä kaasun säädin (22) oikealle täyden kaasun asentoon.
d. Työnnä käynnistysavain (24) virtalukkoon.
e. Vetäise käynnistyskahvasta (16) nopeasti. Anna käynnistysnarun palautua hitaasti ja pidä siitä kiinni koko ajan. Jos moottori ei käynnisty, yritä uudelleen.

HUOMIO!

• Pumppaa moottoriin polttoainetta enintään 1 kerran. Muutoin moottori kastuu.
• Moottori voi vaurioitua, jos käynnistysnarun kahva vapautetaan hallitsemattomasti.

VAROITUS! Älä koskaan käynnistä moottoria sisätiloissa.

8.5 Käyttäminen - lumen linkoaminen

Lumi kannattaa lingota heti lumisateen jälkeen tai aikaisin aamulla. Lumi on silloin yleensä kui-vempaa, kun aurinko ei ole ehtinyt lämmittää sitä. Tarkista tuulen suunta. Yritä lingota lumi myötätuuleen.

a. Kun moottori on käynnistynyt, vie kuristimen säädin (25) hitaasti oikealle. Anna moottorin käydä muutama minuutti, jotta se lämpiää ja mahdollinen kosteus poistuu.

b. Suuntaa lumen ulosheitto (8) oikeaan suuntaan. Tarkista, että 15 metriä lä- hempänä lumilinkoa tai ulosheittoputken suunnassa ei ole ihmisiä, eläimiä, ikkunoita eikä särkyviä esineitä.

c. Paina vasen kahva (4) pohjaan. Tarkista, että se säätää lumen ulosheittoon vetävää sisäänsyöttöruuvia. Ruuvin pitää pysyä paikallaan, kun irrotat otteen kahvasta. Säädä vaijeria tarvittaessa.

d. Valitse vaihde 2 eteenpäin. Paina oike-anpuoleista ajokahvaa (1) ja tarkista, että pyörät vetävät. Liikkeen pitää pysähtyä, kun irrotat otteen kahvasta. Säädä vaijeria tarvittaessa.

e. Voit sytyttää valonheittimen (28) käyttämällä virtakatkaisinta (19).

f. Valitse ajonopeus valitsemalla vaihde vaih-detangon (2) avulla. Jos lumi on raskasta ja maan pinta liukas, valitse alhainen nopeus.

HUOMIO! Älä koskaan käytä kaasun säädintä (22) tai kahvaa (1) säätääksesi ajopyörien nopeutta. Nopeutta säädellään vaihdesäätimellä.

g. Paina sisäänsyöttöruuvin säätökahva ja ajokahva pohjaan. Aloita lumen linkoaminen.

h. Puhdista ajoväylät ajamalla ristiin, jotta kaikki lumi saadaan pois. Jos lumi on raskasta, aja tiheämmin ristiin.

i. Pidä moottori puhtaana ja vapaana lumes- ta. Tämä pidentää moottorin käyttöikää.

VAROITUS!

• Käyttäjällä on oltava esteetön näkyvys työskentelyalueelle liikenteen ja ihmisten varalta. Älä käytä lumilinkoa, jos näkyvyys on huono.
• Vältä linkoamasta lunta rinteissä tai niiden lähellä. Jos tätä ei voi välttää, toimi erittäin varovaisesti. Varmista, että renkailla on hyvä pito ja että ne eivät joudu liukuun. Voit käyttää esimerkiksi lumiketjuja. Älä linkoa lunta rinteestä, jonka kaltevuus ylittää 20°.
• Älä käytä lumilinkoa epätasaisella alustalla.
• Jos maa on liukasta tai jäistä, laita renkaisiin lumiketjut ja kenkiin liukuesteet.
• Toimi erityisen varovaisesti hiekoitetuilla pinnoilla.
• Älä tee säätöjä työn ollessa meneillään.

• Älä ylitä lumilingon suurinta kapasiteettia.

• Älä täytä polttoainetta moottorin käydessä. Roiskeet voivat aiheuttaa tulipalon.

• Sammuta aina moottori ennen esi- merkiksi lumilingon tarkastamista tai säättämistä tai vieraiden esineiden pois- tamista työskentelyalueelta.
• Jos ajat vieraan esineen yli ja lumilinko alkaa täristä voimakkaasti tai jos ulosheittoputkin puhdistettava. Pysäytä moottori ja irrota hattu sytytystulpasta ennen tarkastamisen, puhdistamisen tai korjaamisen aloittamista.

8.6 Kun lumi on lingottu

a. Anna moottorin käydä muutama minuutti, jotta lumi ja jää sulaa moottorin ja kieruk-kavaihteen päältä.
b. Pysäytä moottori viemällä kaasun säädin (22) vasemmalla pysäytyssuuntaan ja ottamalla käynnistysavain (24) pois virtalukosta.
c. Käännä polttoainehana (23) OFF-asentoon.
d. Kuivaa koko lumilinko.

HUOMIO!

• Älä huuhtele konetta juoksevalla vedellä. Vettä voisi joutua sähköjärjestelmään, moottoriin tai muihin arkoihin osiin.
• Laitteeseen jäänyt lumi jäätyy helposti, jolloin tietyt toiminnot jäätyvät kiinni ja voivat sen takia haljeta tai rikkoutua, kun lumilinko käynnistetään seuraavan kerran.

9. SÄILYTTÄMINEN

Keväällä tai jos lumilinko on käyttämättä vähintään kuukauden, se on valmisteltava säilytystä varten.

a. Puhdista se perusteellisesti liasta ja ras- vasta.
b. Tarkista vetohihnan kunto ja kireys. Kiristä tai vaihda tarvittaessa.
c. Tarkista, että kaikki pultit, mutterit ja sokat on kiristetty kunnolla.
d. Tarkista kaikki suojukset ja liikkuvat osat vaurioiden ja kulumien varalta. Vaihda tai korjaa tarvittaessa.
e. Hio kaikki kuluneet ja ruosteiset pinnat sekä maalaa ne.
f. Tyhjennä polttoainesäiliö. Käynnistä moottori ja anna sen käydä, kunnes kaikki bensiini on poistunut polttoaineletkuista ja kaasuttimesta.

g. Vaihda moottoriöljy.
h. Irrota sytytystulppa. Kaada aukkoon noin 30 ml öljyä. Vedä käynnistyskahvasta (16) muutamia kertoja, jotta öljy leviää sylinte- riin tasaisesti. Kiinnitä uusi sytytystulppa paikalleen. Älä aseta sytytystulpan hattua paikalleen.
i. Vedä käynnistyskahvaa niin pitkälle, että tunnet vastuksen, ja vapauta sitten käynnistyskahva. Venttiilit ovat nyt kiinni.
j. Tarkista rengaspaine.
k. Pyyhi lumilinko kevyesti öljtyllä rätillä ruostumisen estämiseksi.
I Säilytä lumilinkoa viileässä, kuivassa ja hyvin tuuletetussa paikassa, jossa ei ole pölyä tai likaa.

HUOMIO!

• Älä peitä lumilinkoa, kun moottori on lämmin.
• Älä peitä lumilinkoa muovilla tai muulla hengittämättömällä materiaalilla. Muutoin lumilinkoon voi tiivistyä vettä, joka aiheuttaa ruostumista.
• Poista käynnistysavain sytytyslukosta säilytyksen ajaksi, jotta lapset eivät voi käynnistää konetta.
• Älä jätä lumilingon polttoainesäiliöön ben- siiniä säilytyksen ajaksi.

10. HUOLTAMINEN JA KUNNOSSAPITO

VAROITUS!

• Irrota sytytyshattu sytytystulpasta ja käynnistysavain aina ennen korjaus- tai huoltotoimia!
• Älä koekäytä moottoria huonosti tuuletetuissa tiloissa, sillä se aiheuttaa häkämyrkytysriskin.
• Anna pakokaasujärjestelmän jäähtyä ennen korjaus- tai huoltotoimien aloittamista.
• Älä koekäytä moottoria ilman kaikkia suojuksia, sillä liikkuvat osat aiheutta-vat vaaratilanteen.
• Lue ohjeet ja tarkista, että sinulla on sekä oikeat työvälineet että tarvittavat tiedot ennen korjaus- tai huoltotoimien aloittamista.

10.1 Huolto- ja kunnossapito-ohjelma

Seuraavat tarkistukset ja huollot on tehtävä, jotta lumilinko toimii turvallisesti ja kestää mahdollisimman pitkään.

Kun uutta lumilinkoa on käytetty 5 tuntia

• Vaihda moottoriöljy.

Aina ennen käynnistämistä

• Tarkista öljyn määrä moottorissa.
• Tarkista suojukset ja turvalaitteet.
- Puhdista pakoputki.

• Tarkista säätimet.

- Tarkista rengaspaineet. Paineen tulee olla 1,0 baaria.

- Tarkista ajokahva (1), vaihdesäädin (2) ja niiden vaijerit.

- Tarkista sisäänsyöttöruuvin (4) säätökahva.

- Tarkista, ovatko jalakset(13) ja terä kulu-neet.

100 käyttötunnin jälkeen tai kerran vuodessa, jos lumilinko ei ole ollut käytössä.

• Tarkista ja puhdista sytytystulppa.
• Vaihda moottoriöljy.
- Puhdista kaasuttimen uimurikammio.

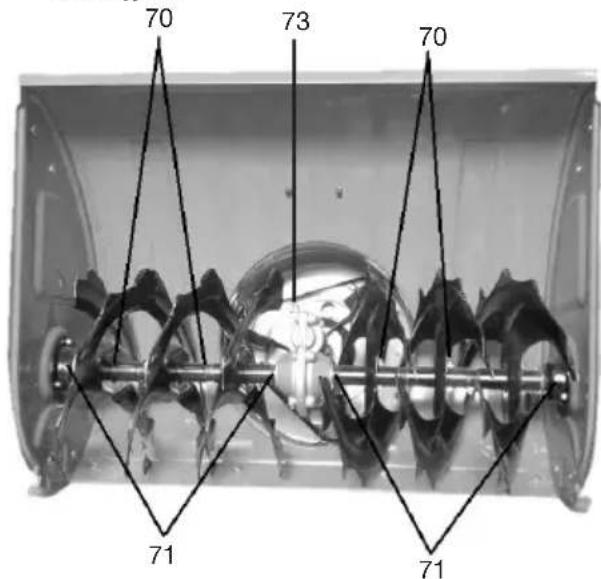

- Voitele ulosheiton (8) liukupinnat ja kieruk-kavaihteen (73) rasvanippa yleisrasvalla.
- Irrota kuvun takaosa sekä voitele hammaspyörä, akselit ja vaihdemekanismi moottoriöljyllä tai ruiskutettavalla rasvalla.
• Tarkista kiilahihnat.
- Irrota ja voitele sisäänsyöttöruuvin katkai-susokat (70) ja laakerit (71) ohuella moot-toriöljyllä.

HUOMIO! Varo, ettei voiteluöljyä pääse kumiseen kitkapyörään tai alumiinilevylle.

10.2 Moottoriöljyn vaihtaminen

Moottoriöljy on vaihdettava ensimmäisten 5 käyttötunnin jälkeen ja tämän jälkeen 50 käyttötunnin välein tai kerran vuodessa, jos lumilinkoa käytetään enintään 50 tuntia vuodessa. Käytä laadukasta 4-tahtimoottoriöljyä, 5W–30.

HUOMIO! Kun moottoriöljy tarkistetaan ja vaihdetaan, lumilingon tulee olla tasaisella alustalla.

a. Käynnistä moottori. Anna sen käydä muutama minuutti, jotta se lämpiää. Sulje polttoainehana ja anna moottorin käydä, kunnes se pysähtyy.
b. Aseta tyhjennystulpan (72) alle keräysastia.
c. Kierrä tyhjennystulppa (72), mittatikku ja (6) ilmaustulppa (15) irti. Kun öljy lakkaa virtaamasta, kallista lumilinkoa, jotta moottoriin jäljelle jäänyt öljy tulee ulos.
d. Ruuvaa tyhjennystulppa takaisin paikalleen ja kiristä se.
e. Kaada uusi moottoriöljy täyttöaukon kautta (6).

VAROITUS! Jos käytettyä moottoriöljyä pääsee iholle, pese alue heti vedellä ja saippualla.

10.3 Sytytystulpan tarkistaminen ja vaihtaminen

Sytytystulppa on puhdistettava ja tarkistettava säännöllisesti, jotta moottori toimii parhaalla tavalla ja kestää pitkään.

a. Irrota sytytystulpan hattu ja kierrä sytytystulppa irti.
b. Tarkista sytytystulppa. Vaihda se, jos se on kulunut tai jos eriste on vahingoittunut tai haljennut.
c. Puhdista sytytystulppa teräsharjalla.
d. Mittaa kärkiväli rakotulkilla. Kärkivälin tulee olla 0,7–0,8 mm.
e. Tarkista, että levy ja kierteet eivät ole vau- rioituneet.
f. Ruuvaa sytytystulppa käsin takaisin paikalleen, jotta kierteet eivät vaurioidu. Kiristä kohtuullisella voimalla sytytystulppa-avainta käyttämällä, jotta levy painuu sisään. Kiristä vielä 1/8–1/4 kierrosta, jos sytytystulppa on käytetty, tai 1/2 kierrosta, jos sytytystulppa on uusi.

10.4 Polttoainesäiliön tyhjennys ja uimurikammion tyhjennys/puhdistus

a. Aseta lumilinko tasaiselle alustalle.
b. Varmista, että polttoainehana (23) on sul-jettu.
c. Irrota polttoaineletku (77) kaasuttimesta.
d. Avaa polttoainehana (23) ja tyhjennä polttoaine säiliöstä. Sulje sitten polttoainehana.
e. Avaa ruuvi (75) ja tyhjennä polttoaine uimurikammiosta (76).
f. Avaa ruuvi (74) ja irrota uimurikammio.
g. Kuivaa uimurikammio ja kuivaa myös mahdollisesti läikkynyt polttoaine.
h. Kiinnitä uimurikammio ja polttoaineletku takaisin paikoilleen.

10.5 Vaihdetangon ja ajotangon vaijerien tarkistaminen ja säätö.

Tarkista vaijerien kireys toimimalla seuraavasti.

a. Vie vaihdesäädin (2) eteen suurimmalle vaihteelle.
b. Työnnä lumilinkoa eteenpäin. Pyörien tulee pyöriä vapaasti ilman vastusta.
c. Paina ajokahvaa (1) alas. Sisäänheittoruu- vin tulee liikkua ja pyörien jarruttaa.
d. Vapauta kahva. Lumilingon tulee jälleen liikkua vapaasti.
e. Vedä vaihdetankoa (2) taaksepäin asentoon 2. Työnnä se tämän jälkeen eteenpäin niin pitkälle kuin se menee. Vaihdetangossa ei saa tuntua vastusta. Pyörien on pyörittävä kevyesti.

f. Jos tuntuu vastusta tai pyörät pysähtyvät, kun vaihdetankoa liikutetaan, ajokahvan (1) vaijeria on säädettävä. Irrota lukkomutteri (62). Käännä hylsyä (63) yksi kierros. Kiinnitä lukkomutteri (62) jälleen.

g. Jos pyörät eivät pysähdy, kun ajokahva (1) painetaan alas, irrota lukkomutteri (62) ja käännä hylsyä (63) yksi kierros. Kiinnitä lukkomutteri (62) jälleen.

h. Tarkista uudelleen ja säädä tarvittaessa.

10.6 Jalasten säätäminen ja vaihto (13)

Jalakset ovat käännettävät, ja kun jalaksen kaareva teräsreuna on kulunut, jalas pitää joko kääntää tai vaihtaa. Vapaakäyntikorkeus on säädettävä alustan mukaan.

a. Aseta lumilinko tasaiselle alustalle.
b. Ruuvaa molemmat mutterit (60) irti.
c. Käännä tai vaihda jalas (13) ja kiinnitä se löyhästi vaunupultin, aluslevyn ja mutterin (60) avulla.
d. Säädä jalas niin, että se on n.1 cm terän alapuolella. Jos alusta on epätasainen, laske jalasta (13) vielä muutama senttime-tri. Kiristä lukkomutterit (60).

e. Säädä toisen puolen jalas samalla va- paakäyntikorkeudelle.

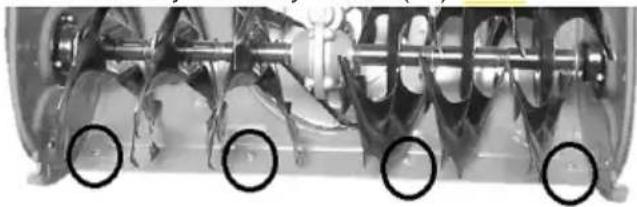

10.7 Terän vaihtaminen

a. Aseta lumilinko tasaiselle alustalle.
b. Irrota jalakset (13).
c. Irrota terän neljä kiinnitysmutteria.
d. Vaihda terä ja kiinnitä se.
e. Asenna ja säädä jalakset (13).

Murtosokat ovat tiivisteitä, jotka rikkoutuvat sisäänsyöttöpyörän tukkeutuessa, mikä estää kierukkavaihteen vakavan vaurioitumisen. Jos jokin murtosokka on rikki, se on vaihdettava välittömästi.

a. Irrota hattu sytytystulpasta.
b. Tarkista, ovatko akseli, kierukkavaihde tai sisäänsyöttöruuvi vahingoittuneet.
c. Vaihda rikkinäinen murtosokka.
d. Tarkista ja voitele muut murtosokat.

HUOMIO! Murtosokat eivät ehkäise kierukkavaihteen vahingoittumista laitteen jäätyessä tai jos huoltotoimet on laiminlyöty.

10.9 Vianetsintä

ONGELMA: SYY:

Moottori ei käynnisty.	1. Kaasunsäädin on väärässä asen-nossa.2. Bensiini on vanhaa tai sisältää vettä.3. Ei polttoainetta.4. Sytytystulppa on likainen.5. Moottori on kastunut eli sylinterissä on liikaa polttoainetta.6. Moottorissa on liian vähän polt-toainetta.7. Sytytystulppa on viallinen.8. Sytytysjohto on viallinen.9. Öljytason vahti on lauennut.10. käynnistysavain ei ole painettu pohjaan saakka.11. Lumilinko on yli 20° rinteessä, ja sen vuoksi öljytason vahti laukeaa	1. Vie se oikealle.2. Tyhjennä säiliö ja kaasutin. Lisää uutta polttoainetta.3. Täytä polttoainesäiliö.4. Irrota sytytystulppa. Tarkista ja puhdista se. Tarkista, että muodostuu kipinä.5. Odota muutama minuutti. Yritä käyn-nistää uudelleen kuristimen ollessa RUN-asennossa.6. Sulje kuristin ja pumppaa polttoainetta muutaman kerran.7. Vaihda sytytystulppa.8. Tarkista sytytysjohto.9. Tarkista öljyn määrä ja lisää öljyä tarvit-taessa.10. Paina käynnistysavain kunnolla paikal-leen.11. Siirrä lumilinko tasaiselle alustalle,
Moottori käy epätasaisesti	1. Kuristin on suljettu.2. Bensiini on vanhaa.3. Polttoainesäiliön venttiili on tukossa.	1. Siirrä kuristin RUN-asentoon.2. Vaihda bensiini.3. Puhdista polttoainesäiliön kannen vent-tiiliaukko.
Voimakasta tärinää. 1. Murtosokka on viallinen.2. Sisäänsyöttöruuvin siipi on vial-linen.	1. Sammuta moottori ja tarkista murto-sokka.2. Sammuta moottori ja tarkista.
Käynnistyskahva on juuttunut	1. Magnapull-käynnistin on jäätynyt. 1. Vedä käynnistysnarua ulos varovasti mahdollisimman paljon. Vapauta kahva varovaisesti ja anna narun vetäytyä sisään. Toista muutama kerta.
Sisäänsyöttöruuvi ei pyöri.	1. Murtosokka on särkynyt.2. Vieras esine estää sisäänsyöttör-uuvia liikkumasta.3. Vetohihna liukuu tai on viallinen.4. Vaijeri on säädetty väärin.	1. Sammuta moottori ja vaihda murtosokka.2. Sammuta moottori ja tarkista.3. Kiristä tai vaihda vetohihna.4. Säädä vaijeria.
Sisäänsyöttö ei pysähdy, vaikka kahva vapautetaan.	1. Vaijerin kireys on säädetty väärin.2. Vetohihna on säädetty väärin.	1. Säädä vaijeria.2. Säädä vetohihnaa.
Lumilinko vetää sivuun.	1. Renkaissa on erilainen ilmanpaine.2. Vain yksi pyörä vetää.3. Jalaksia ei ole säädetty samalle korkeudelle.	1. Tarkista, että molemmissa renkaissa on sama paine.2. Tarkista, että molemmat pyörät on kiin-nitetty oikein.3. Säädä jalaksia.
Lunta ei heitetä ulos. 1. Ulosheittoputki on tukossa.2. Sisäänsyöttöruuvi ei pyöri.	1. Sammuta moottori ja puhdista ulosheitto-putki.2. Säädä vaijeria.
Sylinterissä ja/tai öljykaukalossa on polt-toainetta.	1. Polttoainehana ei ole ollut kiinni varastoinnin aikana.2. Polttoainehana on viallinen.	1. Vaihda moottoriöljy.2. Vaihda polttoainehana ja moottoriöljy.

11. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki koneet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.

SNESLYNGE

ST11002

INDHOLD

1. INTRODUKTION
2. TEKNISKE DATA
3. ANVENDELSESOMRÅDE
4. GENERELLE SIKKERHEDSFORSKRIFTER
5. OVERSIGTSBILLEDE
6. INSTALLATION OG MONTERING
7. SÄERLIGE SIKKERHEDSFORSKRIFTER
8. BETJENING
9. OPBEVARING
10. REPARATION OG VEDLIGEHOLDELSE
11. MILJ∅

1. INTRODUKTION
