BRUKSANVISNING ST 6502 Biltema

6.4 Montering av wirar

6.5 Montering av strålkastare

6.6 Montering av utkast

6.9 Påfyllning av motorolja

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til personskade og materiell skade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere,

Arbeidsbredde: .56 cm

Maks. arbeidshøyde: .....51 cm

Utkast, rotasjonsvinkel: .....190°

Dekkdimensjon:....13" x 4,1

Lufttrykk i dekk: .....1,7–2,0 bar

Lydtrykk(L _PA ) 10 m

ISO 3744 - 2006/42/EF: .....80 dB(A)

Lydvolum ( L_WA )

2000/14/EF: 102 dB(A)

Vibrasjoner (håndtak) EN 1033 .20,4 m/s²

Vekt: 75 kg

Dimensjon: Ca.140 x 111 x 59 cm

3. BRUKSOMRÅDE

17-364 Snøfreser ST 6502 er en totrinns snøfreser med innmatingsskrue og vifteutkast. Den er konstruert for å rydde snø i samsvar med instruksjonene i denne bruksanvisningen. Maskinen er utstyrt med tohåndsgrep, ett håndtak for drift og ett for innmating. Dersom ett håndtak slippes, stanser funksjonen, et såkalt dødmannsgrep. Snøfreseren må ikke bygges om eller brukes for noe annet formål.

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområdet

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens adverselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til ufor-siktighet.

4.3 Bruk og stell av maskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og reguleringsanordninger fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
• Bruk kun anbefalte skjæreverktøy, tilbehør og reserve- deler.
• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.
• Overskrid ikke maskinens kapasitet.
• Hindre utilsiktet start ved å bryte strømmen eller løsne hetten fra tennpluggen før service og reparasjon eller när maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när motoren er i gang.
• Rengjør maskinen etter bruk og foreta jevnlig service.
• Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn.

• Fyll ikke på for mye bensin, la det være igjen noen centimeter rom for ekspansjon, slik at bensinen ikke renner over när motoren blir varm.
• Fyll alltid på bensin i et godt ventilert miljø.
• Søl ikke bensin på maskinen. Om dette skulle skje, tørk grundig, og la damp fordampe før start.
• Unngå innånding av bensindamp og eksos.
• Røyk, flammer og brannfarlige stoffer må ikke finnes i nærheten ved påfylling.
• Bruk en påfyllingstrakt, og fyll aldri på bensin mens motoren er i gang.
• Sikre at bensin ikke kan lekke ut på bakken.
• Oppbevar bensinen på et sikkert sted i godkjent beholder, utilgengelig for barn.

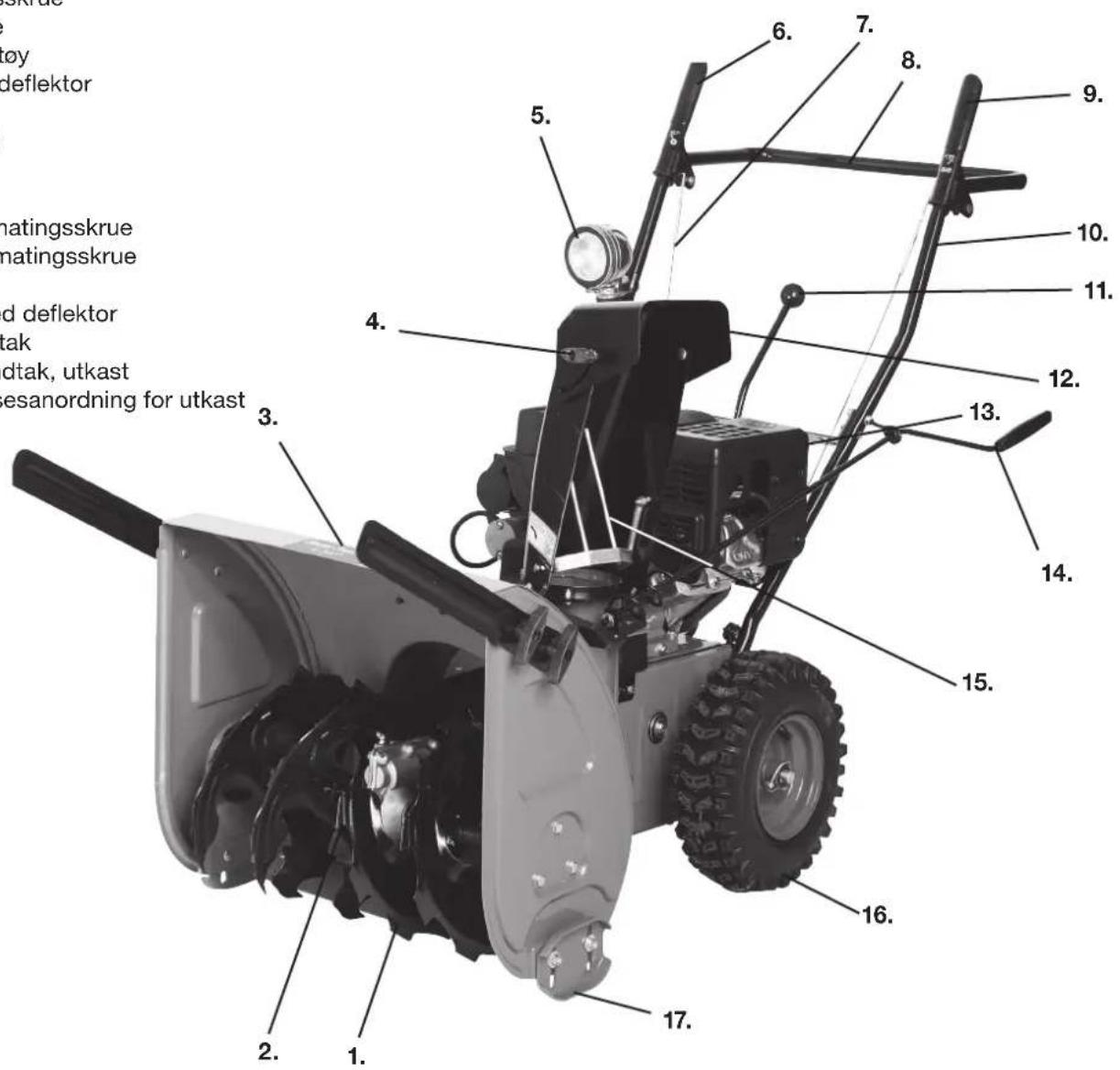

5. OVERSIKTSBILDE

1. Innmatingsskrue
2. Brytepinne
3. Renseverktøy
4. Vingeratt, deflektor
5. Lykt
6. Spak, drift
7. Vaier, drift
8. Håndtak
9. Spak, innmatingsskrue
10. Vaier, innmatingsskrue
11. Girspak
12. Utkast med deflektor
13. Starthåndtak
14. Sveivehåndtak, utkast
15. Hjul

16. Meier

17. Beskyttelsesanordning for utkast

• Pakk opp all löse deler fra kartongen.
• Skjær opp alle fire hjørnene, og legg sidene ned mot bakken.
  • Fjern pakningsmaterialet.
• Flytt snøfreseren fra kartongen, og kontroller at det ikke blir igjen noen løse deler.

6.2 Montere håndtak

Skru fast håndtaket (41) ved å træ boltene (43) inn i skivene (42) og det øvre hullet i håndtaket. Fest dem deretter noen omdreininger i skruehullet (46) bak hjulene, på hver side av chassiset. Træ boltene (44) inn i skivene (45) og det nedre hullet i håndtaket (41). Fest boltene i skruehullet (47) på hver side av chassiset. Stram bolt (43) og (44).

6.3 Montere girspak

Skru knotten (51) løs fra spaken (52), og stikk spaken opp gjennom åpningen i panelet. Skru deretter fast bøyen (59) i spaken (52) ved hjelp av de to boltene (58) og mutrene (53). Løsne bolten som er fastskrudd i tappen og stikker ut på baksiden under motoren. Fest deretter bøyen med girspaken på bøyen, og fest den med bolt/mutter (54 og 57). Skru fast bolten som ble løsnet (55), og lås den fast med mutteren (56).

6.4 Montere vaiere

Skru løs strammeskruen (62) fra den venstre vaieren (64). Fest strammeskruen (62) i håndtaket (61), og skru deretter fast vaieren (64) igjen. Stram ikke vaieren for hardt; finjustering skjer senere ved start i samsvar med instruksjoner i punkt 8. Monter den høyre vaieren på samme måte.

6.5 Montere lykt

Stikk brakettens (73) gjengede ende inn gjennom hullet på håndtakets (41) høyre side, og skru på mutteren (75). Løsne mutteren (71) og still inn lykten, stram deretter de to mutrene (71 & 75). Bruk 3 stk. buntebånd for å henge opp kabelen.

6.6 Montere utkast

Plasser utkastet (81) på utblåsets (86) flens. Træ de seks boltene (82) gjennom bolthullene på utkastet (81), de tre avstandsskivene (83), de tre styreskivene (84) og fest dem med de seks mutrene. Vær nøye med at de tre styreski- vene (84) er under utblåsets (86) flens.

6.7 Montere sveiv til utkast

Skru løs håndtaket og stikk inn akselen. Stikk den bakre enden inn i holderen. Skru holderen fast i håndtakets venstre side. Vri utkastet slik at det peker rett framover. Stikk akselens fremre ende inn i utkastets feste, og lås den fast med saksesplinten. Juster avstanden på akse-lens skrue med de to vognboltene på festet.

6.8 Montere renseverktøy

Klem renseverktøyet fast i holderne på baksiden av innmatingsskruens skjerm.

6.9 Fylle på motorolje

Snøfreseren leveres uten motorolje. Plasser snøfreseren på et plant underlag, løsne de to peilepinnene, og fyll motorolje i det ene hullet. Fyll på slik at det er noen millimeter under kanten, men klart over markeringen på peilepinnen.

Dersom det ikke fylles på motorolje før start, kan det oppstå irreversibel skade på motoren, noe som ikke omfattes av garantien.

6.10 Brytepinner

Det medfølger 2 stk. ekstra brytepinner. Oppbevar dem på et egnet sted sammen med reservenøkkelen.

7. SPESIELLE SIKKERHETSFORSKRIFTER

Selv om snøfreseren er produsert etter gjeldende sikkerhetsnormer, vil det alltid være en viss risiko for skade. Bruk alltid verneutstyr så som:

• sklisikre sko
• varme klær og hansker
• hørselvern
• øyevern.

7. 1 Risikoer ved bruk av snøfreser

Risiko for øyeskader

- Bruk vernebriller eller godkjent visir.

Risiko for kulde- og frostskader

Risiko for at gjenstander kastes ut

• Når innmatingsskruen roterer, må det ikke være mennesker, dyr, kjøretøy, vinduer m.m. nærmere enn 15 meter framfor snøfreseren eller i utkastets retning.
• Vær ekstremt forsiktig ved arbeid på flater, stier eller veier som er strødd med sand.
• Bruk vernebriller eller godkjent visir.

Risiko for inndragning og klemskader

- Ha aldri hender, føtter eller noen annen kroppsdel eller klær i nærheten av bevegelige deler. Vær spesielt oppmerksom på innmatingsskruen.

Risiko for skliskade

• Bruk sklisikre sko.
• Unngå snørydding i glatte skråninger.
  • Vær ekstra forsiktig på isete underlag.

Risiko for luftveisskader, brann og eksplosjon

• Bensin, damp og eksos er giftige og brannfarlige. Les og iaktta alle generelle og lokale sikkerhetsforskrifter for håndtering av bensin og bensinmotorer.
• Fyll ikke på bensin när motoren er i gang.
• Fyll ikke på bensin i nærheten av glør eller åpen ild.

Risiko for brannskade

- Ved drift blir visse komponenter, f.eks. lyddemperen, på motoren varme. Berør dem ikke, og vent med service og vedlikehold til de er avkjølt.

7.2 Symboler på snøfreseren

Advarsel! Vær klar over risikoene ved bruk av snøfreser. Kontroller før start at snøfreseren er hel. Ved rengjøring, service og vedlikehold skal alltid hetten være fjernet fra tennpluggen. Bruk verneutstyr så som vernehansker, hørselvern og vernebriller.

Advarsel! Les gjennom hele brukerveiledningen, spesielt avsnittene om sikkerhet.

Advarsel! Risiko for utkastede gjenstander.

Advarsel! Bevegelige deler, stikk ikke hånden ned i utkastet!

Advarsel! Bevegelige deler, hold føtter, hender og klær borte fra innmatingsskruen. Risiko for inndragning og klemskader.

STOP

Advarsel! Bevegelige deler. Ved rengjøring, service og vedlikehold skal alltid hetten være fjernet fra tennpluggen.

Advarsel! Risiko for alvorlig skade, stikk aldri hånden ned i utkastet!

DANGER!

Fare! Unngå å bli skadet av den roterende innmatingsskruen. Hold hender, føtter og klær borte fra risikoområdet.

Fare! Berør aldri roterende deler. Slå av motoren før ren-sing og rengjøring av utkast.

CAUTION

Før start, sikre at riktig type olje er fylt på. Les mer i bruksanvisningen.

WARNING

Snøfreseren må ikke brukes dersom sikkerhetsanordningene ikke fungerer, eller dersom de mangler.

Girspak (11)

Girspaken regulerer hastigheten på drivhjulene. Freseren har 5 gir forover og 2 i revers. Velg lavt gir for rydding i dyp eller våt snø.

Spak - drift (6)

Det høyre håndtaket regulerer driften.

• Driftsposisjon: Trykk ned håndtaket.
• Stopp: Slipp opp håndtaket.

OBS!

• Kontroller og juster eventuelt strammingen på vaieren ved start.
• Spaken regulerer bare driften om snøfreseren står i gir.

Spak - innmatingsskrue/vifteutkast (9)

Det venstre håndtaket regulerer innmatingsskruen/vifteutkastet.

• Start av innmatingsskrue og vifteutkast: Trykk ned venstre håndtak.
• Stopp av innmatingsskrue og vifteutkast: Slipp opp håndtaket.

OBS!

- Kontroller og juster strammingen ved start.

Utkastets retning reguleres av sveiven. Beskyttelsesanordningen hindrer at snøen kastes ut ukontrollert fra utkasteren og skal være fjærende. Den hindrer også berøring av det bevegelige viftehjulet.

Utkast til høyre: Sveiv mot klokka.

Utkast til venstre: Sveiv med klokka.

Deflektor (12)

Regulerer snøutkastets lengde og høyde ved at man løsner vingerattene (4) på begge sidene. Juster vinklingen og stram deretter vingerattene (4) igjen.

8. HÅNDTERING

Les gjennom brukerveiledningen, og gjør deg kjent med betjeningsinnretningene før du tar snøfreseren i bruk. Lær deg så hvordan den startes og stanses, og hvordan du raskt håndterer betjeningsinnretningene. ∅velseskjør både forover og bakover. Lær deg å holde balansen, noe som er spesielt viktig når du går bakover. Vær klar over at du som operatør er ansvarlig for tredje parts sikkerhet.

For at motoren skal kunne starte, må tenningsnøkkelen være på plass. For å slå av motoren, må du dra ut tenningsnøkkelen.

Gasspak

Regulerer motorens turtall. Ved snørydding skal denne stå på fullt turtall.

Bensinkran

Spaken regulerer bensintilførselen.

ON = Åpen i driftposisjon

OFF = Stengt posisjon

Chokespak

Choken styrer chokespjeldet, som regulerer lufttilførselen til forgasseren. Ved start av kald motor skal spjeldet stenges ved å føre det til venstre. Ved drift skal spjeldet åpnes ved å føres til høyre.

8.2 Justere frigangshøyde

Juster frigangshøyden etter underlaget, normalt skal meiene være ca. 1 cm lavere enn skrapen. Ved ujevnt underlag skal frigangshøyden være høyere. Løsne de to mutrene (21), senk deretter meien (17) til ønsket høyde. Utfør samme justering på den andre siden. Vær nøye med at de to meiene er innstilt på samme høyde.

8.3 Justere stramming av vaiere

Løsne låsemutteren (63) og vri hylsen (64) til ønsket vaierstramming er oppnådd. Stram låsemutteren (23). Start snøfreseren, og kontroller at drift og innmatingsskrue reguleres med spakene (6 & 9). De er passe hardt strammet om vaieren er litt slakk når spaken (6/9) er sluppet.

Om driften på hjulene eller innmatingsskruen ikke slås av når håndtakene (6 eller 9) slippes, skal motoren straks slås av og vaierstrammingen justeres.

8.4 Renseverktøyet

Under visse forhold kan snø og is sette seg fast i utkastet.

• Stans motoren og ta hetten av tennpluggen.
• Sveiv til utkastet peker framover, og vinkle den fjærende beskyttelsesanordningen på innsiden framover,
• Løsne renseverktøyet og grip ordentlig tak i det. Trykk og vri det i utkastet for å fjerne den blokkerende snøen.
• Når snøen er fjernet, kontroller at beskyttelsesanordningen går tilbake til sin utgangsposisjon.
• Monter renseverktøyet i sitt feste, og sett hetten på tennpluggen,
• Snurr sveiven til utkastet er i ønsket posisjon, og slik at personer, dyr eller gjenstander ikke kan komme til skade i utkastets retning.
• Start motoren og fortsett med snøryddingen.

8.5 Fylle på drivstoff

Ved påfylling av bensin: Bruk alkylatbensin eller fersk blyfri bensin ≥ 95 oktan. Fyll ikke på mer enn til den nedre delen av silen, ellers er det risiko for at bensinen renner over när den blir varmet opp av motoren. Tørk opp eventuelt sølt bensin.

Vi anbefaler bruk av alkylatbensin i stedet for blyfri bensin.

• Det reduserer helserisikoene ved eksponering for eksos og bensindamper.

• Stempel og ventiler holdes renere, noe som medfører mindre avleiringer og dermed øker motorens levetid.

• Alkylatbensin kan lagres i ca. 4 år uten at kvaliteten forringes.

• Motoren blir da mer lettstartet etter oppbevaring. Vanlig bensin som blir værende igjen i forgasseren, trekker til seg mer fukt, noe som kan medføre at den blir vanskeligere å starte.

8.6 Forberedelser før bruk

a. Inspiser arbeidsområdet, og fjern gjenstander så som dørmatter, kabler, tau, steiner, nedblåste greiner m.m.
b. Planlegg ryddingen slik at materialet ikke kastes ut i gaten, mot tilskuere, dyr, kjøretøy, vinduer m.m.
c. Sett girspaken i fri.
d. Inspiser gulv og underside av maskinen med henblikk på oljelekkasje, og utbedre eventuelt årsaken.
e. Inspiser motor og snøfreser med henblikk på skade.

f. Fyll på bensin. Bruk kun blyfri bensin som er fersk, dvs. ikke eldre enn 30 dager. Fyll ikke på mer enn til den nedre delen av silen, ellers kan bensinen renne over når den blir varmet opp av motoren. Tørk opp eventuelt bensinsøl. OBS! Bruk ikke E85-bensin, som kan medføre motorproblemer, eksempelvis slik at den blir vanskelig å starte m.m.

g. Plasser snøfreseren på et plant underlag. Kontroller motorens oljenivå. Skru av og løft opp peilepinnen og tørk av den. Sett i peilepinnen igjen og skru den fast. Vent i noen sekunder, løsne den og les av oljenivået. Fyll på olje ved behov, men overfyll ikke. Tørk opp eventuelt oljesøl.

h. Tørk lyddemperen ren.

i. Kontroller ditt eget utstyr. Bruk ikke snøfreseren uten varme vinterklær, sklisikre sko og hørsel- og øyevern.

j. Juster frigangshøyden etter underlaget slik at det går an å rydde strødde flater.

k. Kontroller at snøfreseren er hel, spesielt sikkerhetsanordningene og skovlene.

I. La snøfreseren tilpasse seg til utendørstemperaturen en stund før den startes.

8.7 Starte motor

Ved elstart skal både strømuttak og skjøteka- bel være jordet.

Elstart - kald motor

a. Sett i tenningsnøkkelen.
b. Vri chokespaken (92) slik at spjeldet er stengt.
c. Vri bensinkranen (93) til vannrett posisjon.
d. Før gasspaken (91) til venstre i startposisjon.
e. Koble skjøtekabelens kontakt i startmotorens inntak (96) og deretter den andre enden av skjøtekabelen i strømuttaket.
f. Pump 2–3 ganger på primerknappen (95). Pump ikke flere ganger fordi motoren kan bli sur. Primerknappen er merket:

g. Trykk inn startknappen (94) på startmotoren. Slipp knappen umiddelbart når motoren starter. OBS! Om motoren ikke starter innen fem sekunder, slipp knappen (94), og vent i 10 sekunder før neste startforsøk.

h. Vri chokespaken (92) tilbake i åpen posisjon när motoren begynner å bli varm.

Elstart - varm motor

a. Sett i tenningsnøkkelen.
b. Vri chokespaken (92) slik at spjeldet er åpent.
c. Vri bensinkranen (93) til vannrett posisjon.
d. Før gasspaken (91) til venstre i startposisjon.
e. Trykk inn startknappen (94) på startmotoren. Slipp knappen umiddelbart når motoren starter. OBS! Om motoren ikke starter innen fem sekunder, slipp knappen (94), og vent i 10 sekunder før neste startforsøk.

Manuell start - kald motor

a. Sett i tenningsnøkkelen.
b. Vri chokespaken (92) slik at spjeldet er stengt.
c. Vri bensinkranen (93) til vannrett posisjon.
d. Før gasspaken (91) til venstre i startposisjon.
e. Pump 2-3 ganger på primerknappen (95) dersom temperaturen er lavere enn -10 °C, og to ganger om temperaturen er mellom -10 °C og +10 °C.

OBS!

• Hold for ventilasjonshullet när knappen trykkes inn.
• Om bensintilførselen blir for stor, kan det hende at motoren ikke starter.

f. Dra raskt i starchåndtaket, og la deretter snoren gå sakte tilbake uten å slippe håndtaket. Gjør et nytt forsøk om motoren ikke starter. OBS! Om starchåndtaket slippes ukontrollert, kan motoren skades.

g. Vri chokespaken langsomt tilbake mot åpen posisjon.

Manuell start - varm motor

a. Sett i tenningsnøkkelen.
b. Vri chokespaken (92) slik at spjeldet er stengt.
c. Vri bensinkranen (93) til vannrett posisjon.
d. Før gasspaken (91) til venstre i startposisjon.
e. Dra raskt i starchåndtaket, og la deretter snoren gå sakte tilbake uten å slippe håndtaket. Gjør et nytt forsøk om motoren ikke starter.

OBS!

Prim ikke, det medfører at motoren "oversvømmes". Om starchåndtaket slippes ukontrollert, kan motoren skades.

f. Vri chokespaken langsomt tilbake mot åpen posisjon.

Start aldri motoren innendørs, med mindre dette skjer for å transportere snøfreseren utningen. Eksos er giftig! Luft ut avgassene.

8.8 Bruk - snørydding

Det beste tidspunktet for snørydding er like etter et snøfall og tidlig på morgenen. Da er oftest snøen tørrere og har ikke blitt varmet opp av solen. Kontroller vindretningen, prøv om mulig å rydde i medvind.

a. Når motoren er startet, vri chokespaken (92) mot åpen posisjon. Før deretter gasspaken sakte til venstre til full gass. La motoren gå i noen minutter, slik at den blir varm og eventuell fukt forsvinner.
b. Rett utkastet til den siden som passer best. Kontroller at ingen personer, dyr, glassruter eller andre ømfintlige gjenstander finnes nærmere enn 15 meter framfor snøfreseren eller i utkastets retning.
c. Trykk ned håndtaket (9) på venstre side, og kontroller at det regulerer innmatingsskruen som drar snøen inn til vifteutkastet. Etter kontroll, slipp håndtaket. Juster vaieren ved behov (7).
d. Sett girspaken i gir 2 forover, trykk ned driftshåndtaket (6) på høyre side, og kontroller driften. Etter kontroll, slipp håndtaket. Juster ved behov vaieren (10).
e. Tenn lykten.
f. Still inn egnet gir for ønsket snøryddingshastighet. Tung snø og glatt underlag skal ha laveste hastighet.

OBS!

• Bruk aldri gasspaken (91) for å regulere hastigheten. Friksjonshjulet til driften kan da skades.
• Utkastet tettes igjen dersom det brukes for høyt gir ved snøydding.

g. Trykk ned håndtakene som regulerer innmatingsskruen og driften, og start snøryddingen.

h. Overlapp kjørebanene for å være sikker på at all snø forsvinner. Ha større overlapping ved tung snø.

i. Hold motoren ren og fri for snø, fordi dette forlenger motorens levetid.

• Operatøren må ha full oversikt over arbeidsområdet og dets omgivelser med trafikk og mennesker som nærmer seg. Bruk derfor ikke snøfreseren ved dårlig sikt.
• Unngå å rydde snø i eller i nærheten av skråninger. Om dette ikke kan unngås, vær ytterst forsiktig og forsikre deg om at dekkene har godt grep, slik at de ikke sklir, eksempelvis ved å bruke kjettinger. Rydd aldri i en skråning som er brattere enn 20°.
• Bruk ikke snøfreseren på ujevnt underlag.
• Bruk snøkjettinger på hjulene og brodder på skoene når underlaget er glatt og isete.
• Vær ekstra forsiktig ved arbeid på underlag som er strødd med sand.
• Foreta ingen justeringer under arbeidets gang.
• Overskrid ikke snøfreserens kapasitet.
• Fyll ikke bensin på en varm motor. Eventuelt sol kan forårsake brann.
• Slå alltid av motoren om du forlater operatørplassen, eksempelvis for inspeksjon, justering eller fjerning av gjenstander på arbeidsområdet.
• Om du har kjørt på en gjenstand, om snøfrese- ren vibrerer kraftig, eller om utkastet må renses: Slå av motoren, og ta hetten av tennpluggen før inspeksjon, rensing eller reparasjon igangsettes.

8.9 Etter avsluttet snørydding

a. La motoren være i gang i noen minutter for å smelte snø og is på motoren.
b. Rengjør hele snøfreseren, og tørk deretter av den.
c. Kontroller at snøfreseren er hel.
d. Ta nøkkelen ut av tenningslåsen.

OBS! Snø som ikke blir fjernet, fryser lett til is, slik at visse funksjoner lett blir fastfrosset. Spyl ikke av maskinen med rennende vann. Blant annet er det elektriske systemet og lyddemperen følsomme for rennende vann.

9. OPPBEVARING

Etter sesongen eller när snøfreseren ikke skal brukes på 30 dager, skal den klargjøres for oppbevaring.

a. Rengjør maskinen grundig og fjern all smuss og fett.
b. Kontroller drivremmens stramming og tilstand. Stram eller skift ved behov.
c. Kontroller at alle bolter og muttere er strammet, og at alle splinter er ordentlig festet.
d. Kontroller alle beskyttelsesanordninger og bevegelige deler med henblikk på skade og slitasje. Skift eller reparer ved behov.
e. Slip alle slitte og rustede flater, og mal dem deretter.
f. Tøm bensintanken, start motoren, og la den gå til bensinen i bensinslangen og forgasseren er brukt opp.

OBS! Spar ikke bensinen til neste sesong – bruk kun fersk bensin.

g. Skift motorolje.
h. Ta ut tennpluggen og hell ca. 20 ml olje i hullet. Dra noen ganger langsomt i starchåndtaket slik at oljen fordeles jevnt i sylinderen. Skru i ny tennplugg. Sett ikke på hetten.
i. Tørk snøfreseren med en klut, lett fuktet med olje, for å hindre rust.
j. Oppbevar snøfreseren i et tørt og godt ventilert rom fritt for støv og smuss.

OBS!

• Dekk aldri til snøfreseren när motoren er varm.
• Dekk aldri til snøfreseren med et overtrekk av plast eller lignende materiale som ikke kan puste. Med et slikt overtrekk risikerer du kondensdannelse, som igjen forårsaker rust.
• Oppbevar aldri snøfreseren med bensin i tanken.

10.1 Kontroll og serviceskjema

For sikkert arbeid og optimal levetid på snøfreseren bør du utføre kontrollene og servicen angitt nedenfor.

Daglig før start

• Kontroll av motoroljenivå.
• Kontroll av beskyttelses- og sikkerhetsanordninger.
• Kontroll av betjeningsinnretninger.
• Kontroll av dekktrykk. Trykket skal være 1,7–2,0 bar.

Hver 25. driftstime, eller én gang per år om snøfreseren ikke brukes mer enn 25 driftstimer

• Kontroll og rengjøring av tennplugg.
• Skifte av motorolje.
• Kontroller meiene og skrapen. Dette er forbruksmateriale og skal skiftes ved behov.

Hver 100. driftstime eller én gang per år

• Skifte av tennplugg.
• Dra ut og smør innmatingsskruens brytepinner (2).

Ved behov

- Kontroll av kileremmene.

10.2 Reparasjon og service

Skifte av motorolje

Motoroljen skal skiftes hver 25. driftstime eller én gang per år om snøfreseren ikke brukes så mye. Velg en 4-takts motorolje av god kvalitet 5W - 30/40.

OBS!

- Snøfreseren skal stå plant ved kontroll og skifte av motorolje.

a. Plasser snøfreseren på et plant underlag.
b. Start motoren og la den gå i noen minutter slik at motoren blir varm. Steng deretter bensinkranen, og la motoren gå til den stanser.
c. Plasser et oppsamlingsfat under dreneringspluggen.
d. Skru av dreneringspluggen og peilepinnen. Når oljestrømmen avtar, skråstill snøfreseren, slik at gjenværende olje renner mot avtappingshullet.
e. Skru på igjen dreneringspluggen og stram den.
f. Fyll på ny motorolje.

Kontroll av tennplugg

For at motoren skal fungere optimalt med lang levetid, skal tennpluggen rengjøres og kontrolleres jevnlig.

a. Ta av hetten og skru ut tennpluggen.
b. Inspiser tennpluggen, og skift den ut dersom den er utslitt eller isolasjonen er skadet eller sprukket.
c. Rengjør tennpluggen med en stålbørste.
d. Kontrollmål avstanden mellom elektrodene med et bladmål. Den skal være 0,6–0,8 mm.
e. Kontroller at skiven og gjengene ikke er skadet.
f. Skru i tennpluggen for hånd for ikke å skade gjengene. Stram passe hardt med tennpluggnøkkel slik at skiven trykkes sammen. Stram deretter 1/8–1/4 omdreining om det er en brukt tennplugg, og 1/2 omdreining om det er en ny tennplugg.

10.3 Feilsøking

Motoren starter ikke. 1. Chokespaken er åpen.2. Bensinen er gammel eller inneholder vann.3. Ingen bensin.4. Tennpluggen er tilsmusset.5. Motoren er sur, den har fått for mye bensin.6. Motoren har fått for lite bensin.7. Tennpluggen er defekt.8. Tennpluggkabelen er defekt.9. Oljenivåvakten har løst ut.	1. Steng spjeldet.2. Tøm tank og forgasser, og fyll på fersk bensin.3. Fyll på bensin.4. Ta ut tennpluggen, kontroller og rengjør. Kontroller gnisten.5. Vent noen minutter og prøv igjen med chokespaken i RUN-posisjon.6. Steng chokespjeldet og prim noen ganger.7. Skift tennplugg.8. Kontroller tennkabelen.9. Kontroller oljenivå og fyll på ved behov til maksnivå.
Motoren går ujevnt. 1. Chokespjeldet er stengt.2. Bensinen er gammel.3. Tankventilasjonen er blokkert.	1. Sett chokespaken i Run-posisjon.2. Skift bensinen.3. Rens ventilasjonshullet i tanklokket.
Motoren går, men stanser raskt igjen	1. For lite motorolje.2. Hellingen er for stor.
Mye vibrasjoner. 1. En brytepinne er defekt.2. Et blad i innmatingsskruen er defekt.	1. Slå av motoren og kontroller brytepinnen.2. Slå av motoren og inspiser.
Starthåndtaket har satt seg fast.	1. Magnapullen er frosset. 1. Dra forsiktig ut så mye sno som mulig. Slipp håndta-ket forsiktig og la snoren gå tilbake. Gjenta prosedy-ren noen ganger.
Innmatingsskruen roterer ikke.	1. En brytepinne har gått i stykker.2. Fremmedlegemer blokkerer innmatingsskruen.3. Drivremmen slurer eller er defekt.4. Vaieren er feiljustert.
Innmatingsskruen stanser ikke når spaken er sluppet	1. Vaierstrammingen er feiljustert.2. Drivremmen er feiljustert.
Snøfreseren drar til siden. 1. Lufttrykket i dekkene er ikke det samme.2. Kun ett hjul driver.3. Meiene er ikke innstilt på samme høyde.	1. Slå av motoren og skift brytepinne.2. Slå av motoren og inspiser.3. Stram eller skift ut drivremmen.4. Juster vaieren.
Utkastet blir blokkert av sno.	1. Snøfreserens kapasitet er overskredet.
Hjulene snurrer ikke. 1. Drivremmen er defekt.2. Friksjonshjulet er overopphetet/slitt.	1. Kontroller drivremmen.2. Kontroller friksjonhjulet og reguler ikke hastigheten med drivspaken.
Det kastes ikke ut sno.	1. Utkastet blokkert.2. Innmatingsskruen roterer ikke.

11. MILJ∅

Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte.

LUMILINKO ST 6502

SISÄLTÖ

1. JOHDANTO
2. TEKNISET TIEDOT
3. KÄYTTÖKOHTEET
4. YLEISET TURVALLISUUSOHJEET
5. YLEISKUVA
6. KOKOAMINEN
7. ERITYISET TURVALLISUUSOHJEET
8. KÄYTTÄMINEN
9. SÄILYTTÄMINEN
10. HUOLTO JA KUNNOSSAPITO
11. YMPÄRISTÖ

1. JOHDANTO

Størrelse ....Ca. 140 x 111 x 59 cm

3. ANVENDELSESOMRÅDE

Risiko for glatføreskade

Motoren skal være slukket under påfyldning.

8.8 Anvendelse - snerydning

10.1 Kontrol og serviceskema

10.2 Reparation og service

Skift af motorolie
