BRUKSANVISNING ST 457 Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

VARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISK DATA

Tankvolym: 1,4 liter

Tändstift: . . . . . . . . . . . . . . . . . Torch E7RTC, NGK BPR6HS

Drivrem:....Poly-V rem 320J, profil PJ813

Motorolja: .SAE 5W - 40

Oljevolym: 0,45 liter

Startsystem: ...... Snörstart

Kylsystem: ....Luft

Typ av snöslunga:....1-stegs

Arbetsbredd: 46 cm

Max arbetshöjd: .....25 cm

Utkast, rotationsvinkel: ..... 180°

Ljudnivå: 95 dB(A)

Mätmetod för ljudtryck (L _PA ): . . .EN 836

Uppmätt ljudtryck (L _PA ): . . . . . . 79,6 dB(A)

Osäkerhet K (L _PA ): ....3,0 dB(A)

Mätmetod för ljudeffekt (LWA): .. EN 836 + 2006/42/EC

Beräknad ljudeffekt (LWA): ..... 92,3 dB(A)

Osäkerhet K (LWA): .....3,0 dB(A)

Garanterad ljudeffekt (LWA): . . . .95 dB(A)

Mätmetod för vibrationer: . . . . EN ISO 3744 + 2000/14/EC

Garanterade vibrationer: ..... 8,0 m/s²

Osäkerhet, vibrationer: ..... 1,5 m/s²

Vikt: 25 kg

3. ANVÄNDNINGSOMRÅDE

18-520 snöslunga ST 457 är en enstegssnöslunga med inmatning/utkastskruv. Maskinen är utrustad med handtag för aktivering av inmatningsskruven. Släpps handtaget stannar inmatningsskruven, s.k. "död mans grepp". Snöslungan får ej byggas om, användas på tak, eller i branta sluttningar. Den får ej användas till något annat ändamål än att röja snö enligt instruktionerna i denna manual. Snöslungan är inte avsedd för yrkesmässigt bruk.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med maskinen bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Allmänt

• Läs, förstå och följ alla instruktioner på snöslungan och i manualen innan maskinen används. Spara manualen.
• Människor och husdjur ska ha ett säkerhetsavständ på minst 15 meter från snöslungan när den är i drift. Stoppa snöslungan om människor eller husdjur befinner i utkas-tets riktning.
• Försäkra dig om att alla skruvar och muttrar är åtdragna, använd endast original reservdelar.
• Stäng alltid av maskinen, låt den svalna och avlägsna tändhatten ifrån tändstiftet innan reparationer, underhåll eller justering utförs.
• Ljuddämparen och närliggande ytor kan bli mycket varma (över 65°C) Undvik beröring av dessa ytor.
• Om föremål kilas fast i maskinen, stäng av motorn, ta av tändhatten ifrån tändstiftet och låt motorn svalna innan föremålet avlägsnas.
• Försök inte att göra några justeringar medan motorn är igång om det inte uttryckligen rekommenderas i manualen.
• Kontrollera att alla skydd sitter på plats och fungerar.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att ON/OFF strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en behörig serviceverkstad för reparation.
• Försäkra dig om att aktiveringsbygeln för matarskruven fungerar korrekt. Skruven ska stanna helt när bygeln ej är intryckt.
• Använd endast snöslungan när sikten är bra, se till att ha god balans.
• Snöröj endast i gånghastighet.
• Överskrid ej maskinens kapacitet.
• Håll säkerhetsetiketterna som finns på maskinen i bra skick. Byt skadade.
• Innan någon reparation, rensning av snö eller underhåll får utföras på maskinen ska motorn stängas av och tändhatten avlägsnas ifrån tändstiftet.
• Tillåt motorn att svalna i minst 5 minuter innan förvaring.
• Rengör regelbundet runt ljuddämparen, skräp som ligger an på ljuddämparen kan börja brinna vid drift.

• Bygg aldrig om eller avlägsna säkerhetsannordningar.

• Ändra aldrig varvtalsregulatorns inställning

• Undersök maskinen visuellt efter synliga skador på maskinen. Åtgärda innan snöröjning.
• Använd endast original reservdelar.
• Kontrollera regelbundet att aktiveringsbygeln är korrekt inställd. Justera vid behov.
• Tillåt motorn att komma upp i arbetstemperatur innan arbetet påbörjas.

4.2 Arbetsområde

• Var uppmärksam vid halt underlag för att undvika halkolyckor.
• planerar alltid snöröjningen för att undvika att snö kastas mot människor, husdjur och egendom. Utslungade föremål kan orsaka allvarliga personskador.
• Använd ej snöslungan på grusväg.
• Vid ändring av kurs, vid snöröjning i backar eller vid korsande av grusvägar var extra uppmärksam på översnöade ojämnheter eller objekt som kan slungas iväg.
• Undersök alltid området som ska snöröjas innan arbetet påbörjas. Avlägsna föremål som stenar, grenar, dörrmattor och främmande föremål som kan orsaka maskin- eller personskada.

4.3 Personlig säkerhet

• Använd halksäkra skor.
• Bär lämpliga arbetskläder, använd ej löst sittande kläder som kan fastna i roterade delar.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Starta aldrig motorn med aktiveringsbygeln för skruven intryckt.
• Håll alltid händer, hår och fötter på behörigt avständ ifrån rörliga delar.
• Barn får ej använda maskinen.
• Maskinen får ej användas av vuxna som inte är bekanta med maskinen och som ej har läst manualen.
• Använd aldrig maskinen vid alkohol- eller drogpåverkan.
• Använd aldrig maskinen när du är trött.
• Avgaserna innehåller kolmonoxid, en färglös, luktfri, smaklös gas som är dödligt giftig. Låt aldrig maskinen vara igång inomhus.
• Ljuddämparen, ljuddämparskyddet och motorn blir mycket varma under drift. Dessa delar är varma långt efter att motorn stoppats.
• Bär eller transportera ej maskinen med motorn igång.

4.4 Bränsle

• Bensin är extremt brandfarligt och ångorna är explosiva vilket kan resultera i allvarliga personskador eller materiella skador. Var mycket försiktig vid hantering av bensin, undvika att spilla bensin på dig själv eller dina kläder. Tvätta huden och byt kläder omedelbart om bensin spills på dem.
• Rök, eld och brandfarliga ämnen får ej finnas i närheten vid hantering av bränsle.
• Förvara endast bensin i behållare som är godkända för det.
• Skruva aldrig av tanklocket när motorn är varm. Låt motorn svalna i minst 2 min innan påfyllning av bensin.
• Skruva alltid tillbaka tranklocket efter tankning.
• Fyll endast på bensin utomhus där ventilationen är god.
• Fyll aldrig bensin över den röda mätstickan som finns i tanken. Bensinen kan expandera av motorns värmeutveckling.

• Utspilld bensin på maskinen ska alltid torkas bort och resterna ska avdunsta innan motorn startas.

• Förvara aldrig maskinen eller bensin där det finns en öppen låga eller risk för gnistbildning.

• Förvara aldrig maskinen eller bensin i närheten av ugn, varmvattenberedare värmare, värmeelement eller torktumlare.

4.5 Risker med att använda en snöslunga

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för hörselskador

- Använd hörselskydd.

Risk för ögonskador

- Använd skyddsglasögon eller godkänt visir.

Risk för köld- och förfrysningsskador

- Använd varma kläder och handskar.

Risk för kringflygande föremål

• När inmatningsskruven snurrar får inga personer, djur, fordon, fönster mm befinna sig närmre än 15 meter framför snöslungan eller i utkastets riktning.
• Var extremt försiktig vid arbete på sandade ytor, stigar eller vägar.

Risk för indragning och klämskador

- Ha aldrig händer, fötter, någon annan kropppsdel eller kläder i närheten av några rörliga delar. Var särskilt uppmärksam på inmatningsskruven.

Risk för halkskada

• Använd halksäkra skor.
• Undvik röjning i hala och branta sluttningar.
• Var extra försiktig på isigt underlag.

Risk för andningsskador, brand och explosion

• Bensin, ångor och avgaser är giftiga och brandfarliga. Läs och respektera alla allmänna och lokala säkerhetsföreskrifter som gäller för hantering av bränsle och bensinmotorer.
• Fyll aldrig på bränsle till kanten, lämna alltid ett expansionsutrymme.
• Fyll inte på bränsle då motorn är igång.
• Fyll inte på bränsle eller förvara en tankad snöslunga i närheten av gnistor, glöd eller öppen låga.
• Använd inte snöslungan i närheten av lättantändliga gaser eller ämnen.
• Håll området runt bränsletanken, motorn och avgassystemet rent från bränsle och olja.

Risk för brännskada

- Vid drift blir vissa komponenter på motorn varma, exempelvis ljuddämparen. Vidrör dem inte och avvakta med service och underhåll tills de har svalnat.

Risk för vibrationer

- Om personer med störningar i blodomloppet för ofta utsätts för vibrationer, kan skador på nervsystemet eller blodkärlen uppträda. Du kan minska vibrationerna genom att använda varma och kraftiga arbetshandskar och förkorta arbetstiden (lägga in flera långa pauser). Uppsök läkare om fingrarna svullnar, om du känner dig dålig eller tappar känseln i fingrarna.

4.6 Säkerhetssymboler

Avsikten med säkerhetssymbolerna är att göra användaren uppmärksam på möjliga faror. Säkerhetssymbolerna och dess förklaringar skall göra dig uppmärksam och förstående. Själva säkerhetsvarningen eliminerar inte eventuell fara. Instruktionerna eller varningarna som ges ersätter inte normala olycksförebyggande åtgärder.

WARNING!

Var medveten om riskerna vid användning av en snöslunga. Använd skyddsutrustning såsom skyddshandskar, hörselskydd och skyddsglasögon.

Kontrollera innan start att snöslungan är hel. Vid rengöring, service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet.

Håll händer och fötter på säkert avständ ifrån utkast och inmatningsskruv när motorn är igång!

WARNING!

Läs manualen

WARNING!

Rörliga delar. Vid rengöring, service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet.

WARNING!

Risk för kringflygande föremål.

WARNING!

Rörliga delar, håll fötter, händer och kläder borta från inmatningsskruven. Risk för indragning och klämskador.

WARNING!

Risk för kringflygande föremål. Använd alltid skyddsglasögon.

WARNING!

Hög ljudvolym. Använd alltid hörselskydd.

Risk för allvarlig skada, stoppa aldrig ned handen i utkastet!

Rikta ej utkastet så att snö kastas mot människor, husdjur och egendom. Utslungade föremål kan orsaka allvarliga personskador.

OBS!

Innan användning, var noga med att fylla på rekommenderad motorolja i oljetråget. Att inte fylla på ny motorolja innan start orsakar irreparabel skada på motorn och omfattas inte av garantin.

Primer Säkerhetsnyckel

a. Montera nedre delen av handtaget på snöslungan.
b. Montera övre delen av handtaget på den nedre delen.
c. Skruva fast deflektorn (1) på utkastet (12).
d. Placera utkastet (12) precis bakom utkastshålet på snöslungan och för utkastet (12) framåt. Det ska bottna i fästena på snöslungan. Skruva fast med en skruv i bakkant.
e. Skruva fast nedre delen av vevhandtaget i utkastets (12) vridmekanism. För vevhandtaget (7) övre del genom gummibussningen som finns på det nedre handtaget. Skruva ihop övre och undre delen av vevhandtaget.

7. HANDHAVANDE

Läs igenom manualen och lär känna reglagen innan snöslungan används till snöröjning för första gången. Lär dig sedan att starta och stanna snöslungan, samt hur du hanterar reglagen och spakarna. Övningskör tills du känner dig säker på handhavandet av snöslungan. Observera att operatören är ansvarig för tredje parts säkerhet.

7.1 Skyddsanordningar.

WARNING!

Snöslungan får ej användas om säkerhetsanordningarna inte fungerar eller om saknas.

Aktiveringsbygel, inmatningsskruv (5)

OBS!

Aktiveringsbygeln ska alltid vara helt intryckt eller helt utsläppt för att undvika att remmen slirar och då slits ut i förtid.

a. Tryck in bygeln (5) helt mot handtaget (6) för att aktivera inmatningsskruven (11)
b. Släpp bygeln (5) helt för att stoppa inmatningsskruven (11).

Säkerhetsnyckel (15)

OBS!

Säkerhetsnyckeln fungerar som nödstopp!

Nyckeln måste vara helt instucken för att vara i tändläge. Avlägsna nyckeln då snöslungan inte används. Detta förhindrar att barn och obehöriga kan starta motorn.

Utkast (12)

Utkastet riktar den utslungade snön så att användaren har bättre kontroll.

Riktning justeras med vevhandtaget (7).

Deflektor (1)

Reglerar snöutkastets längd och höjd. Genom att justera deflektorn (1) uppåt slungas snön långt och högt. Förs deflektorn (1) nedåt slungas snön kort och lågt.

OBS!

Om utkastet ofta behöver rensas eller vid blötsnö rekommenderas att deflektorn justeras (1) uppåt.

7.2 Beskrivning av funktioner och reglage.

Gasreglage (19)

Reglerar motorns varvtal, vid snöröjning ska gasreglaget vara ställt på max.

Bränslekran (18)

Öppnar och stänger för bränsletillförseln.

• Öppen bränslekran – Vrid medsols tills kranen pekar neråt
• Stängd bränslekran – Vrid motsols tills kranen pekar horisontellt

OBS!

Vid förvaring av snöslungan ska bränslekranen (18) alltid vara i stängt läge. Risk för bensinläckage.

Primerknapp (13)

Används för att pumpa fram bensin till förgasaren. Se till att fingret tätar hålet mitt på primerknappen vid varje intryckning. Annars pumpas ingen bensin fram.

Chokereglage (16)

Används vid kallstart av motorn. Vid stängt läge stryper chokereglaget (16) lufttillförseln lite grann, vilket resulterar i en fetare bränsleblandning.

Starthandtaget använd för att starta motorn. Magnapull är den kompletta startmekanismen.

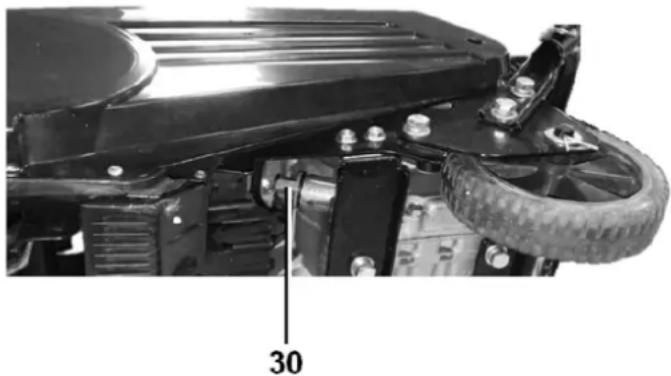

7.3 Förberedelse inför användning

a. Inspektera arbetsområdet och avlägsna främmande föremål såsom dörrmattor, kablar, rep, stenar, nedfallna grenar med mera.
b. Planera röjningen så att materialet inte slungas ut i gatan, mot åskådare, djur, fordon, fönster med mera.
e. Placera snöslungan på ett plant underlag. Skruva av oljepåfyllningslocket (21) och vid behov fyll på olja upp till påfyllningshålets nedersta kant. Torka upp eventuell utspilld olja.

f. För att motorn ska passa flera olika modeller och användningsområden finns det ett främre och ett bakre oljepåfyllningslock. Kontrollera att även det främre påfyllningslocket (30) är ordentligt tilldraget annars finns det risk för oljeläckage.

c. Fyll på bränsle. Använd enbart blyfri bensin som är färsk, dvs ej äldre än 30 dagar eller alkylatbensin 4-takt. Fyll ej på mer än till nedre delen av silen, annars föreligger risk för att bränslet rinner över när det värms upp av motorn.

OBS!

Använd inte E85 bränsle som kan medföra motorproblem.

d. Torka upp eventuell utspilld bensin.

g. Använd inte maskinen utan varma vinterkläder, halkfria skor, hörsel- och ögonskydd.

h. Kontrollera att snöslungan är hel, särskilt säkerhetsanordningar och inmatningsskruven.

a. För chokereglaget (16) åt vänster mot CHOKE-läget
b. Vrid bränslekranen (18) medsols till ON-läget.
c. För gasreglaget (19) neråt till fullt gaspådrag.
d. Sätt i och säkerhetsnyckeln (15) i tändningslåset.
e. Tryck in primerknappen (13) helt och släpp ut igen, upp-repa 3-5 gånger.
f. Dra långsamt i starchandtaget (4) till motståndet ökar, dra sedan snabbt i starchandtaget, låt därefter snöret gå tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.
g. För chokereglaget (16) långsamt åt höger mot RUN-läget. Allteftersom motorn värms upp. Snöröj ej innan motorn blivit varm.

OBS!

• Överdrivet användande av primern kan orsaka för stor bränsletillförsel varvid motorn inte startar.
• Om starchandtaget släpps okontrollerat kan motorn skadas.

a. För chokereglaget (16) åt höger mot RUN-läget.
b. Vrid bränslekranen (18) medsols till ON-läget.
c. För gasreglaget (19) neråt till fullt gaspådrag.
d. Sätt i säkerhetsnyckeln (15) i tändningslåset.
e. Dra långsamt i starchandtaget (4) till motståndet ökar, dra snabbt i starchandtaget, låt därefter snöret gå tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.

OBS!

• Prima max 1 gång om motorn är varm, annars kan motorn överflödas.
• Om starchandtaget släpps kontrollerat kan motorn skadas.

WARNING!

Starta aldrig motorn inomhus.

7.6 Snöröjning

Den bästa tidpunkten för snöröjning är direkt efter ett snöfall och tidigt på morgonen. Då är oftast snön torrare och har inte värmts upp av solen. Torr snö fastnar inte lika lätt i utkastet (12). Kontrollera vindriktningen, försök att röja i medvind eller sidovind om det är möjligt.

a. Starta motorn, följ anvisningarna för start av kall eller varm motor.
b. Rikta utkastet (12) åt lämpligt håll. Kontrollera att ingen person, husdjur, glasruta eller annat ömtåligt föremål finns inom 15 meter framför snöslungan eller i utkastets riktning.
c. Tryck aktiveringsbygeln (5) mot handtaget (6) och kontrollera att det reglerar inmatningsskruven. Inmatningsskruven (11) ska börja rotera när aktiveringsbygeln trycks in och stanna när aktiveringsbygeln (5) släpps. Justera vid behov wiren.

OBS!

Om inmatningsskruvens varvtal sjunker mycket vid belastning kan det bero på att remmen slirar. Justera wiren.

g. Tryck ned aktiveringsbygeln (5) som reglerar inmatningsskruven och starta snöröjningen genom att föra maskinen framåt. Anpassa hastigheten efter snödjupet.

OBS!

• Vid hög hastighet i stort snödjup kan motorn bli överbelastad.
• I litet snödjup kan det vara fördel att öka hastigheten något, Då kastas snön längre.
  h. Överlappa körbanorna för att vara säker på att all snö försvinner. Ha större överlappning vid blöt snö.

i. Håll motorn ren och fri från snö.

WARNING!

• Operatören måste ha full uppsikt över arbetsområdet och dess omgivning med trafik och människor som närmar sig. Använd därför inte snöslungan vid dålig sikt.
• Undvik att röja snö i eller i närheten av sluttningar. Om detta ej kan undvikas, iakttag största försiktighet. Röj aldrig i en sluttning överstigande 20°.
• Använd inte snöslungan på ojämnt underlag.
• Använd brodd på skorna vid halt och isigt underlag.
• Var extra försiktig vid arbete på sandat underlag.
  • Gör inga justeringar under arbetets gång.
• Överskrid inte snöslungans kapacitet.

• Fyll inte på bränsle på en varm motor. Eventuellt spill kan orsaka brand.

• Stäng alltid av motorn om du lämnar operörsplatsen, exempelvis för inspektion, justering eller bortplockning av främmande föremål på arbetsområdet.

• Om du kört på ett främmande föremål, om snöslungan vibrerar kraftigt eller om utkastet behöver rensas. Stäng av motorn och avlägsna tändhatten från tändstiftet (8) innan inspektion, rensning eller reparation påbörjas.

7.7 Efter avslutad röjning

a. Låt motorn vara igång några minuter för att smälta snö och is på motorn.
b. Stäng av motorn genom att föra gasreglaget(19) uppåt mot stopp och avlägsna säkerhetsnyckeln (15) från tändningslåset.
c. Vrid bränslekranen (23) till OFF-läge.
d. Torka av hela snöslungan

OBS!

• Spola aldrig av snöslungan med rinnande vatten. Det kan tränga in i elsystem, motorn eller andra känsliga delar.
• Eventuell kvarlämnad snö fryser lätt till is varvid vissa funktioner blir fastfrusna och kan spricka p.g.a. isbildning eller gå sönder då snöslungan startas nästa gång.

8. FÖRVARING

Efter säsongen eller då snöslungan inte skall användas på 30 dagar, skall den förberedas för lång förvaring.

OBS!

• Täck aldrig över snöslungan när motorn är varm.
• Täck aldrig över snöslungan med ett skydd av plast eller liknande material som ej kan andas. Sådant skydd riskerar kondensbildning vilket förorsakar rost.
• Ta bort nyckeln från tändningslåset vid förvaring, så att barn inte kan starta maskinen.

- Förvara aldrig snöslungan med bensin kvar i tanken.

a. Rengör snöslungan grundligt och avlägsna all smuts.
b. Kontrollera drivremmens spänning och skick. Justera eller byt vid behov.
c. Kontrollera att alla bultar och muttrar är åtdragna samt att alla sprintar är ordentligt fastsatta.

d. Kontrollera alla skydd och rörliga delar efter skador och förslitningar. Vid behov byt.

e. Slipa alla slitna och rostiga ytor och måla dem.

f. Töm bränsletanken, starta motorn och låt den gå tills bensinen i bränsleslangen och förgasaren är slut.

g. Byt motorolja.

h. Avlägsna tändstiftet och håll i ca 30 ml motorolja i hålet. Dra långsamt några gånger i starchandtaget (4) så att oljan fördelas jämnt i cylindern. Skruva på ett nytt tändstift. Anslut inte tändhatten.

i. Drag ut starchandtaget så långt att ett motstånd känns, släpp in starchandtaget. Då är ventilerna stängda.

I. Förvara snöslungan i ett torrt och välventilerat utrymme fri från damm och smuts.

9. SERVICE & UNDERHÅLL

WARNING!

• Avlägsna alltid tändhatten från tändstiftet och avlägsna tändningsnyckeln innan reparation eller underhåll påbörjas!
• Provkör inte motorn i dåligt ventilerade lokaler, risk för kolmonooxidförgiftning.
• Låt avgassystemet svalna innan reparation eller underhåll påbörjas.
• Provkör aldrig motorn utan alla skydd, risk för rörliga delar.
• Läs anvisningarna och kontrollera att du har de verktyg och den kunskap som behövs innan reparation eller underhåll påbörjas.

9.1 Kontroll och serviceschema

För att kunna arbeta säkert och optimera livslängden på snöslungan skall följande kontroller och service utföras.

För en ny snöslunga som använts i 5 timmar

Byte av motorolja.

MOMENT INNAN		VAR 50:E DRIFTTIMME
	START	ELLER 1 GÅNG/ÅR
Kontroll av oljenivå x
Byte av motorolja		x
Kontroll av säkerhets-annordningar	x
Kontroll av reglage	x
Rengöring/byte av tändstift		x
Kontroll/byte av drivrem		x
Kontroll/Byte av inmatnings-skruvens gummiskrapor		x

Motoroljan skall bytas efter de första 5 driftstimmarna, därefter var 50:e driftstimme eller en gång per år om snöslungan inte används så mycket. Välj en 4-takts motorolja av bra kvalitet 5W-30.

OBS!

Snöslungan skall stå plant vid kontroll och byte av motorolja.

a. Starta motorn och låt den gå i någon minut så att motorn blir varm. Stäng sedan av motorn.
b. Placera ett uppsamlingsfat under oljepåfyllningslocket (21).

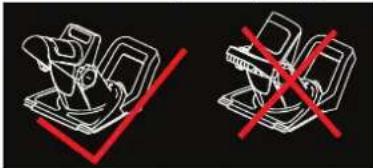

c. Skruva av oljepåfyllningslocket. Då oljeflödet avtar, luta snöslungan så kvarvarande olja rinner mot avtappningshålet.
e. Fyll på med ny motorolja via påfyllningshålet (6).
d. Skruva tillbaka dräneringspluggen och drag åt.

WARNING!

Om du får motorolja på huden, tvätta av dig så snabbt som möjligt med tvål och vatten.

9.3 Kontroll och byte av tändstift

För att motorn skall fungera optimalt med lång livslängd ska tändstiftet rengöras och kontrolleras regelbundet.

a. Avlägsna tändhatten och skruva av tändstiftet.
b. Inspektera tändstiftet, byt ut tändstiftet om det är utslitet eller isoleringen är skadad eller sprucken.
c. Rengör tändstiftet med en stålborste.
d. Kontrollmät gapet mellan elektroderna med ett bladmätt. Det skall vara 0,7 - 0,8 mm.
e. Kontrollera att brickan och gångan ej är skadade.
f. Skruva på tändstiftet för hand för att ej skada gängorna. Drag åt lagom hårt med tändstiftsnyckel så att brickan trycks ihop - spänn därefter 1/8 - 1/4 varv om det är ett använt tändstift och 1/2 varv om det är ett nytt tändstift. Eventuellt använd en momentnyckel och spänn till 15 Nm

9.4 Kontroll och justering av wire för inmatningsskruven.

För att kontrollera wirespänningen, följ instruktionerna nedan.

a. Lossa på kontramuttern (40).
b. Justera justermuttern (41) Så att aktiveringsbygeln har ett spel på ca 5 mm. Lås justermutter i inställt läge genom att spänna kontramuttern.
c. Provkör. Inmatningsskruven ska vara helt stilla när aktiveringsbygeln är opåverkad. När aktiveringsbygeln tryck in helt ska inmatningsskruven börja rotera.

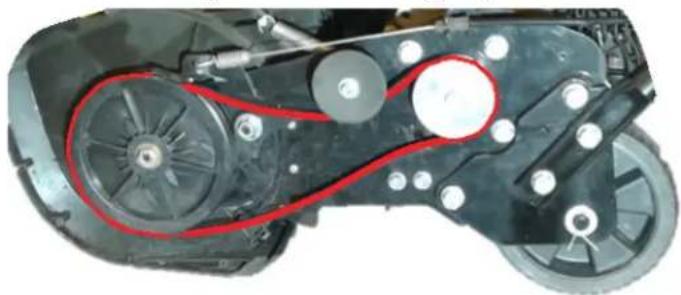

a. Stäng av motorn och låt den svalna.
b. Avlägsna säkerhetsnyckeln (15).
c. Skruva bort skyddskåpan (50).

d. Trä av den gamla drivremmen.
e. Montera den nya drivremmen enligt följande.

f. Justera wirern så att inmatningsskruven (11) börjar rotera när aktiveringsbygeln (5) trycks in helt mot handtaget (6).
g. Kontrollera att inmatningsskruven stannar direkt när aktiveringsbygeln släpps.
h. Montera tillbaka skyddskåpan (50)

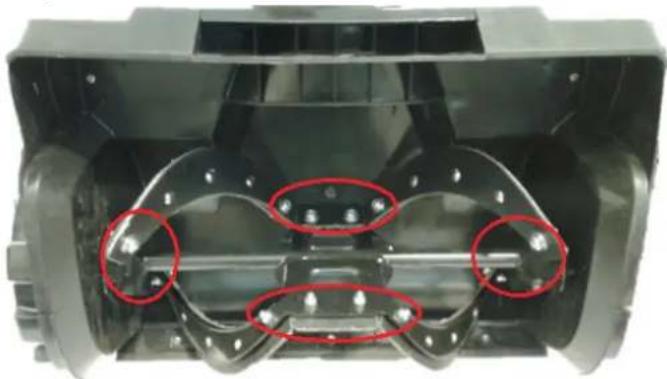

9.6 Byte av inmatningsskruvens gummiskrapor

Om gummiskraporna är utslitna ska de bytas.

a. Stäng av motorn och låt den svalna.
b. Avlägsna säkerhetsnyckeln (15).
c. Lossa de markerade skruvarna och avlägsna gummiskraporna.

d. Montera de nya gummiskraporna.
e. Rotera inmatningsskruven för hand för att kontrollera att den roterar fritt.

9.7 Felsökning

PROBLEM: ORSAK: ÅTGÄRD:

Startar ej 1. Gasreglaget är fört åt fel håll.2. Bränslet är gammalt eller innehåller vatten.3. Inget bränsle.4. Tändstiftet är smutsigt.5. Motorn är sur efter att ha flödats för mycket.6. Motorn har flödats för lite.7. Tändstiftet är defekt.8. Tändstiftskabeln är defekt.9. Tändningsnyckel inte helt i läge.	1. För det åt höger.2. Töm tanken och förgasaren och fyll på med färsk bensin.3. Fyll på bränsle.4. Lossa tändstiftet, kontrollera och rengör det. Kontrollera gnistan.5. Vänta några minuter och försök igen med chokereglaget i läge RUN.6. Stäng chokespjället och prima några gånger.7. Byt tändstift.8. Kontrollera tändningskabeln.9. Tryck i tändningsnyckeln ordentligt.
Motorn går ojämnt 1. Chokespjället är stängt.2. Bensinen är gammal.3. Tankventilationen är blockerad.	1. För chokereglaget till läge RUN.2. Byt bensinen.3. Testkör utan tanklock monterat. Om motorn går utan anmärkning så rensa ventilationshålet i tanklocket.
Mycket vibrationer 1. En gummiskrapa är defekt/lös.2. Ett skruvblad i inmatningsskruven är defekt.	1. Stäng av motorn och kontrollera gummiskraporna.2. Stäng av motorn och inspektera.
Starthandtaget har fastnat	Magnapullen är frusen.
Inmatningsskruven roterar inte.	1. Främmande föremål blockerar inmatningsskruven.2. Drivremmen slirar eller är defekt.
Inmatningsskruven stannar inte då spaken är frisläppt.	1. Wirespänningen är feljusterad.2. Drivremmens broms defekt.
Snöslungan drar åt sidan.	Gummiskraporna är ojämnt slitna
Det kastas ej ut någon snö.	1. Utkastet blockerat.2. Inmatningsskruven snurrar inte.
Bränsle i cylindern och/eller oljetråget.	1. Bränslekranen ej stängd vid förvaring.2. Bränslekranen defekt.
Oljeläckage 1. Någon av oljepåfyllningslocken eller oljepluggen ej ordentligt spända.2. För mycket olja i motorn3. Packning trasig i motorn.	1. Stäng av motorn och rensa utkastet.2. Justera wiren.
	1. Byt motorolja.2. Byt bränslekran och motorolja.
	1. Spänn oljepåfyllningslocken och oljepluggen.2. Kontrollera oljenivån.3. Kontakta närmsta varuhus.

10. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.

OVERSETTING AV ORIGINAL BRUKSANVISNING

SN∅FRESER ST 457

INNHOLDSFORTEGNELSE

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. MONTERING
7. HÅNDTERING
8. OPPBEVARING
9. SERVICE OG VEDLIKEHOLD
10. MILJ∅

1. INTRODUKSJON
