BRUGSANVISNING PWSAP 20-Li F6 PARKSIDE

Oversættelse af den originale driftsvejledning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse......278

Sikkerhedsanvisninger......279

Sikkerhedsanvisningernes betydning.... 280

Billedtegn og symboler...... 280

Generelle advarsler for elværktøjer....281

Sikkerhedsanvisninger for vinkelslibere....283

Restrisici....287

Forberedelse...... 288

Betjeningselementer......288

Montering af ekstrahåndtaget... 288

Montering og afmontering af beskyttelsskærmen.... 288

Montering og afmontering af indsatsværktøj....289

Montering og afmontering af påsætningsstykket på beskyttelsesskærmen.... 290

Kontrol af batteriets ladningstilstand...... 291

Opladning af batteri......291

Drift.... 292

Arbejdsanvisninger......292

Isætning og udtagning af batteriet.... 293

Indstilling af beskyttelsesskærmen.... 293

Tilpasning af omdrejningstal..... 293

Tænd og sluk....294

Parkside-appen......294

Bortskaffelse/miljøbeskyttelse....296

Anvisninger for bortskaffelse af genopladelige batterier.... 297

Service....297

Garanti....297

Oversættelse af den originale EF-overensstemmels- eserklæringen.... 300

Eksploderet tegning.... 303

Indledning

Tillykke med købet af din nye batteridrevne vinkelsliber (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et førsteklasses apparat. Dette appa- rat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Dette elværktøj er beregnet til slibning, stålbørstning og skæring.

Arbejder som f.eks. pudsning, polering eller hulskæring må ikke udføres med dette elværktøj. Brug ikke flydende kølemiddel som vand. Bearbejd ikke materialer som indeholder sundhedsskadelige stoffer, f.eks. asbest eller bly.

Brug kun apparatet i tørre rum.

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genoplade-lige batterier fra X 20 V TEAM-se-rien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-seri-en.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Batteridreven vinkelsliber
• Ekstra håndtag (færdigsamlet)

• Skæreskive (færdigsamlet)

• Beskyttelsesskærm, Påsætningsdel

• Spændenøgle
• Opbevaringskuffert
• oversættelse af den originale brugsanvisning

Det genopladelige batteri og opla-deren er ikke del af leveringsom-fanget.

Oversigt

Afbildninger af apparatet finder du på den forreste og bageste udfoldningsside.

1 Håndtag
2 Batteriholder

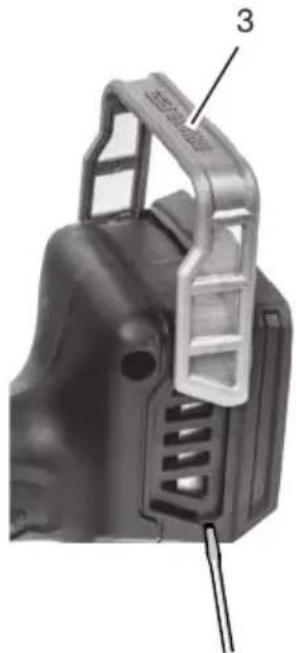

3 Støvbeskyttelsesgitter
4 Ekstra håndtag
5 Beskyttelsesskærm
6 Skæreskive
7 Omdrejningspil

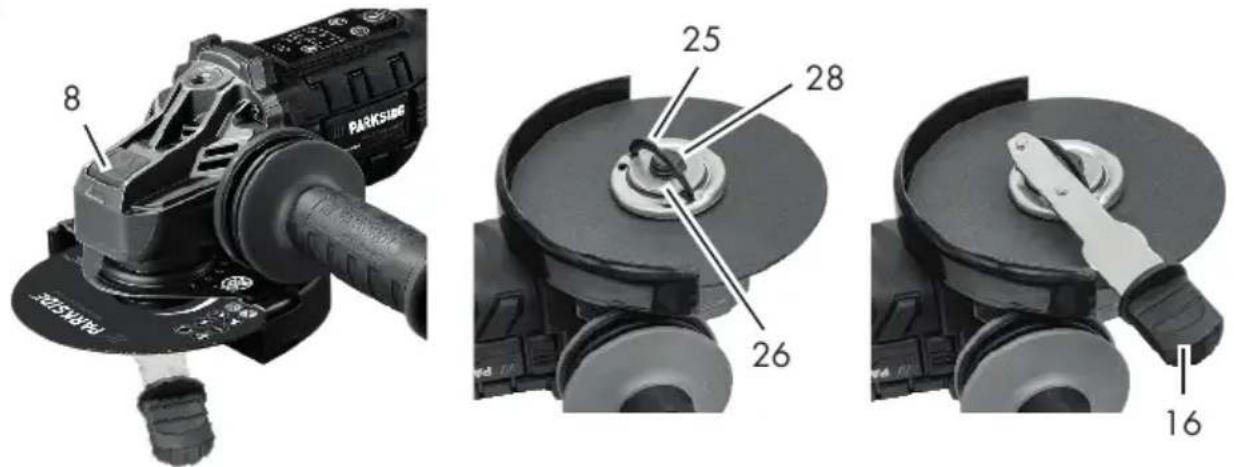

8 Spindellås
9 Holder (Ekstra håndtag)
10 Visning "forbundet"
11 Ladetilstandsvisning (Apparat)
12 Visning, Omdrejningstalstrin
13 Aktiveringsknap
14 Omdrejningstal-knap
15 Tænd-/sluk-knap
16 Spændenøgle

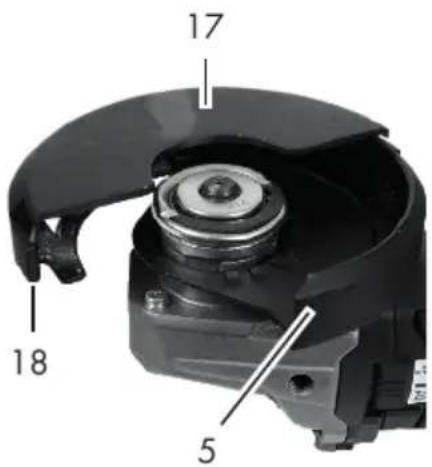

17 Påsætningsdel (Beskyttelses- skærm)
18 Lås (Påsætningsdel)
19 Batterioplåsning
20 Ladetilstandsvisning
21 Knap (Ladetilstandsvisning)
22 Batteri
23 Oplader
24 Ladeskakt

25 Bøjle (Selvspændende patron)
26 Selvspændende patron
27 Holdeflange

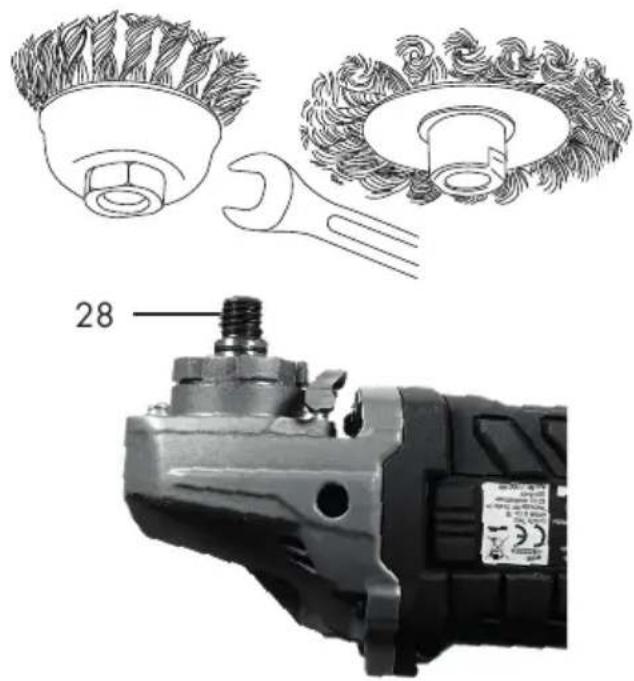

28 Holdespindel
29 Opbevaringskuffert

Fig. A

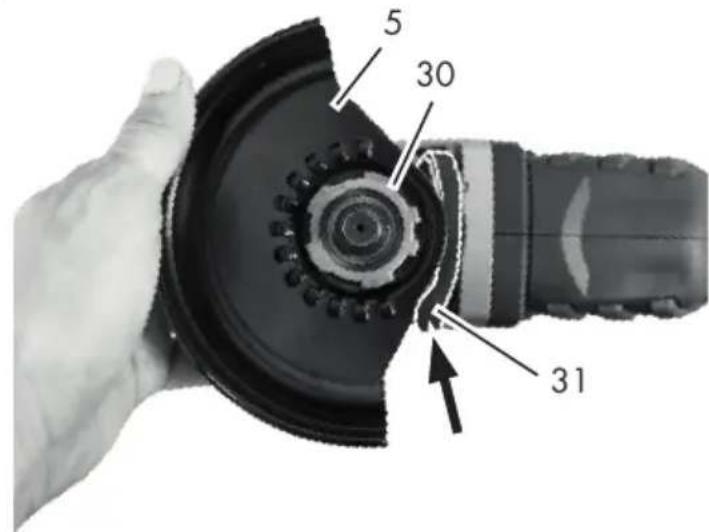

30 Gitter

31 Udløserhåndtag (Beskyttelseskærm)

Funktionsbeskrivelse

Med indsatsværktøjet, der roterer meget hurtigt, kan metaller slibes, overskæres eller børstes nøjagtigt.

Til de enkelte anvendelser er der beregnet specielle indsatsværktøjer.

Følg angivelserne fra producenten.

I det følgende beskrives betjenings-delenes funktion.

Tekniske data

Batteridreven vinkelsliber

PWSAP 20-Li F6

Mærkespænding U .... 20 V =

Beskyttelsesgrad .....IPX0

Tomgangsomdrejningstal n_0 10000 min ^-1

Vægt med genopladeligt batteri (20 V, 4 Ah) …… ≈2,35 kg

Holdeflange ...... ∅22,23 mm

Gevind ......M14

Slibespindlens gevindlængde ≤ 11 mm

Lydeffektniveau ( L_WA ) 95,7 dB; K_WA=3 dB

Lydtrykniveau ( L_pA ) 87,7 dB; K_pA=3 dB

Vibration ( a_h ) - Håndtag ......≤2,5 m/s ^2 ; K=1,5 m/s ^2

- Ekstra håndtag ≤ 2,5 m/s^2; K=1,5 m/s^2

Batteri Li-Ion

Temperatur .... ≤50 °C

Skæreskive ......A24 Q BF

(medfølger)

Produceret i overensstemmelse med EN 12413:2019

Skiveomdrejningstal n_maks .

12200 min ^-1

Skivehastighed v_0 .....≤80 m/s ^2*

Udvendig diameter ...... ∅125 mm

Boring ...... ∅22,23 mm

*Slibeskiven skal kunne klare en omløbshastighed på 80 m/s.

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

⚠ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nød-

vendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor el-værktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

▲ ADVARSEL! Slibning af tynde metalplader eller andre materialer med stor overflade, som let kommer til at vibrere, kan føre til øgede støjniveau er og til en højere støjemissionsværdi (op til 15 dB), end de angivne støjemissionsværdier. Brug f.eks. tunge, fleksible dæmpningsmåtter for at undgå lydstråling fra sådanne arbejdsemner. Vær opmærksom på den øgede støjemission og bær egnet høreværn.

Opladningstider

Dette produkt kan kun anvendes med følgende genopla-

delige batterier: PAP 20 B1,

PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1

Vi anbefaler, at du oplader disse batterier med følgende opladere:

PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PLG 201 A1, PDSLG 20 A1, PDSLG 20 B1,

Smart PLGS 2012 A1

Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.

Opladningstiden afhænger bl.a. af faktorer som omgivelsestemperaturen og batteriets temperatur, samt net-spændingen, og kan derfor i givet fald afvige fra de angivne værdier.

Opladningstid (min.)	PAP 20 A1PAP 20 A2PAP 20 B1	PAP 20 A3PAP 20 B3SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 120 240
PLG 20 C2 45 80 165
PLG 20 A2PLG 20 A3PLG 20 C3PDSLG 20 A1PDSLG 20 B1	35 60 120
PLG 201 A1 135 250 500
SmartPLGS 2012 A1	35 45 50

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

⚠ ADVARSEL! Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsanvisninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit genopladelige batteri og din

oplader i serien X 20 V TEAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser. BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler i betjeningsvejledningen

OBS!

Billedsymboler på apparatet

Læs betjeningsvejledningen

Bær øjenbeskyttelse

Arbejd altid med begge hænder!

Drejeretningen

Brug ikke beskyttelsesskær- men uden påsætningsstykke til skærearbejde!

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Visning "forbundet"

Aktiveringsknap

Tænd-/sluk-knap

Omdrejningstal-knap

Ladetilstandsvisning (Apparat)

Visning, Omdrejnings- talstrin

Tændingsprocedure

Billedsymbol på den medfølgende skæreskive

Læs betjeningsvejledningen

Bær øjenbeskyttelse

Bær høreværn

Brug fodbeskyttelsen

Ikke godkendt til sideslibning

Slibeskiven må kun bruges tørt

Brug ikke en defekt slibeskive

metal

Generelle advarsler for elværktøjer

▲ ADVARSEL! Læs alle sikkerheds- advarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle neden- stående instruktioner følges, kan der opstå elektrisk stød, brand og/eller al- vorlige kvæstelser. Gem alle advars- ler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne re- fererer til dit lysnettilsluttede (kabel- forbundne) elværktøj eller batteridrev- ne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOM-RÅDET

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

1. ELEKTRISK SIKKERHED

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og kø-

leskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadige-de eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

1. PERSONSIKKERHED

a) Vær opmærksom, overvej di- ne handlinger, og brug din sun- de fornuft, når du betjener et el- værktøj. Anvend ikke elværktø- jet, hvis du er træt eller påvirket af stoffer, alkohol eller medika- menter. Et øjebliks uopmærksom- hed under brugen af elværktøjet kan medføre alvorlige personska- der.

b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er til-sluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

1. BRUG OG PLEJE AF ELVÆRK-T∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.

b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggen-de sikkerhedsforanstaltninger re-ducerer risikoen for, at elværktøjet starter ved et uheld.

d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skære-værktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. BRUG OG PLEJE AF BATTERI- VÄERKT∅JET

a) Foretag kun opladning med den oplader, der er angivet af producenten. En oplader, der er egnet til én batteripakketype, kan medføre brandfare, hvis den anvendes med en anden batteripakketype.

b) Anvend kun elværktøj sammen med de dertil beregnede batteripakker. Brug af andre batteripakker medfører fare for skader og brand.

c) Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan etablere en forbindelse mellem poler. Hvis batteripolerne kortsluttes, kan det medføre forbrændinger eller brand.

d) I tilfælde af misbrug kan der slippe væske ud af batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skal der skylles efter med vand. Hvis væsken kommer i kontakt med øj-nene, skal der desuden søges lægehjælp. Væskeudslip fra batte-

riet kan medføre irritation eller forbrænding.

e) Batteripakker eller værktøjer, der er beskadiget eller modifice-ret, må ikke anvendes. Beskadi-gede eller modificerede batterier kan være uberegnelige og medføre brand, eksplosion eller risiko for personskade.

f) Udsæt ikke batteripakker eller værktøj for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.

g) Følg alle anvisninger til opladningen, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

b) Udfør aldrig vedligeholdelse på beskadigede batteripakker. Vedligeholdelse af batteripakker bør udelukkende udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsanvisninger for vinkelslibere

Fælles sikkerhedsadvarsler i forbindelse med slibning, stålbørstning og skæring

- Dette elværktøj er beregnet til slibning, stålbørstning og skæring. Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med

dette elværktøj. Hvis ikke alle ne- denstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser.

• Arbejder som f.eks. pudsning, polering eller hulskæring må ikke udføres med dette elværktøj. Arbejde, som elværktøjet ikke er konstrueret til, kan medføre fare og forårsage personskader.
• Dette elværktøj må ikke ombygges til at fungere på en måde, som det ikke er konstrueret specifikt til eller specificeret til af værktøjsproducenten. En sådan ombygning kan medføre tab af kontrol og forårsage alvorlige personskader.
• Anvend ikke tilbehør, som ikke er konstrueret specifikt eller speci- ficeret af værktøjsproducenten. Bare fordi tilbehøret kan monteres på dit elværktøj, er det ikke en ga- ranti for sikker drift.
• Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er angivet på elværktøjet. Tilbehør, der anvendes med en højere hastighed end den nominelle hastighed, kan gå i stykker og blive slynget ud.
• Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af forkert størrelse kan ikke afskærmes eller kontrolleres på passende vis.

• Dimensionerne af tilbehørets montering skal passe til dimensionerne af elværktøjets monteringsbeslag. Tilbehør, der ikke passer til monteringsbeslagene på elværktøjet, vil komme ud af balance, vibrere for meget og kan medføre tab af kontrol.

• Anvend ikke et beskadiget tilbehør. Før hver brug skal du kontrollere tilbehøret, f.eks. slibeski- ver for spåner og revner, underlag for ridser, revner eller overdreven slitage eller trådbørster for løse eller slidte tråde. Hvis elværktøjet eller tilbehøret tabes, skal det inspiceres for skader, eller der skal monteres et ubeskadiget tilbehør. Når du har inspiceret og monteret et tilbehør, skal du og andre tilstedeværende holde afstand til det roterende tilbehør og køre elværktøjet ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør går normalt i stykker inden for denne testperiode.

• Bær personlige værnemidler. Anvend ansigtsværn, beskyttelsesbriller eller sikkerhedsbriller afhængigt af arbejdet. Bær efter behov støvmaske, høreværn, handsker og værkstedsforklæde, der kan stoppe mindre slibematerialer eller brudstykker af arbejdsemnet. ∅jenbeskyttelsen skal kunne standse flyvende rester, der opstår ved forskellige anvendelser. Støvmasken eller åndedrætsværnet skal kunne filtrere de partikler, der genereres ved den pågældende anvendelse. Længe-revarende udsættelse for høj støj kan medføre høretab.
• Sørg for, at andre tilstedeværende befinder sig i sikker afstand fra arbejdsområdet. Alle personer, der tilgår arbejdsområdet, skal bære personlige værnemidler. Brudstykker af arbejdsemnet eller af et ødelagt tilbehør kan flyve væk og forårsage skade uden for det umiddelbare arbejdsområde.
• Hold elværktøjet i de isolere-de gribeflader, når der udføres

arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger. Skæreværktøj, der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på elværktøjet strømførende, hvorved brugeren kan få et elektrisk stød.

• Læg aldrig elværktøjet fra dig, før tilbehøret er standset helt. Det roterende tilbehør kan gribe fat i underlaget og trække i elværktøjet, så du mister kontrollen over det.
• Elværktøjet må ikke køre, når du bærer det ved din side. Utilsigtet kontakt med det roterende tilbehør kan få dette til at hænge fast i dit tøj og trække det ind mod din krop.
• Rens elværktøjets ventilations-åbninger regelmæssigt. Motorens ventilator suger støv ind i huset, og for stor ophobning af metalpulver kan forårsage elektriske risici.
• Anvend aldrig elværktøjet i nærheden af brændbare materialer. Gnister kan antænde sådanne materialer.
• Anvend ikke tilbehør, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion på et roterende hjul, en støtteskive, en børste eller andet tilbehør, der sidder i klemme eller hænger fast. Fastklemning resulterer i hurtig blokering af det roterende tilbehør, hvilket igen medfører, at det ukontrollerede elværktøj tvinges i modsat retning af tilbehørets rotation ved fastklemningsstedet.

Hvis f.eks. en slibeskive sætter sig fast i arbejdsemnet, kan den kant af slibeskiven, der når ind i fastklemningsstedet, grave sig ned i materia- lets overflade og få slibeskiven til at gå af eller springe ud. Skiven kan en- ten springe mod eller væk fra opera- tøren, afhængigt af skivens bevægel- sesretning på fastklemningsstedet. I disse situationer kan slibeskiven også gå i stykker.

Tilbageslag forårsages af forkert brug af elværktøj og/eller ukorrekte driftsprocedurer eller betingelser og kan undgås ved at træffe passende forholdsregler som angivet nedenfor.

• Hold godt fast i elværktøjet med begge hænder, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Brug altid ekstrahåndtaget, hvis det findes, for at opnå maksimal kontrol ved tilbageslag eller reaktionsmomenter under opstart. Operatøren kan kontrollere reaktionsmomenter eller tilbageslagskræfter, hvis der er truffet passende forholdsregler.

- Placer aldrig din hånd tæt på det roterende tilbehør. Hånden kan rammes af tilbageslag.

- Placer ikke din krop i det område, hvor elværktøjet vil bevæge sig, hvis der opstår tilbage-slag. Tilbageslag vil drive værktøjet i modsat retning af skivens bevægelse på det sted, hvor det sidder fast.

- Vær særligt forsigtig, når du arbejder ved hjørner, skarpe kanter osv. Undgå, at tilbehøret hopper eller sætter sig fast. Hjørner, skarpe kanter eller hop kan få det roterende tilbehør til at sætte sig fast og medføre tab af kontrol eller tilbageslag.

- Der må ikke monteres en savkæde med træklinge, en segmenteret diamantskive med en perifer

spalte på mere end 10 mm eller en savklinge med tænder. Sådanne klinger kan ofte forårsage tilbageslag og tab af kontrol.

Sikkerhedsadvarsler specielt for slibe- og skærearbejde

• Brug kun de skiver, der er specificeret til dit elværktøj og den specifikke beskyttelsesanordning, der er beregnet til den valgte skive. Skiver, som elværktøjet ikke er konstrueret til, kan ikke afskærmes tilstrækkeligt og er ikke sikre.
• Slibefladen på forsænkede centerslibeskiver skal være monteret under beskyttelsesanordningens plan. En forkert monteret skive, der rager ud over beskyttelsesanordningens plan, kan ikke afskærmes tilstrækkeligt.
• Beskyttelsesanordningen skal være forsvarligt fastgjort til elværktøjet og placeres med henblik på maksimal sikkerhed, idet så lidt som muligt af skiven vender mod operatøren. Beskyttelsesanordningen hjælper med at beskytte operatøren mod brudstykker fra skiven, utilsigtet kontakt med skiven og gnister, der kan an-tænde tøj.
• Skiver må kun anvendes til det angivne formål. Slib for eksempel ikke med siden af skæreski-ven. Slibeskæreskiver er bereg-net til periferisk slibning; sidekræfter, der påvirker disse skiver, kan få dem til at gå i stykker.
• Brug altid ubeskadigede skiveflanger, der har den korrekte størrelse og form til den valgte skive. Korrekte skiveflanger støtter skiven og reducerer dermed risikoen for, at skiven går i stykker.

Flanger til skæreskiver kan være forskellige fra flanger til slibeskiver.

• Anvend ikke nedslidte skiver fra større elværktøjer. En skive, der er beregnet til et større elværktøj, egner sig ikke til de højere hastigheder på et mindre værktøj og kan briste.
• Ved brug af skiver til to formål skal du altid bruge den korrekte beskyttelsesanordning til den pågældende anvendelse. Hvis du ikke bruger den korrekte beskyttelsesanordning, opnås det ønskede beskyttelsesniveau muligvis ikke, hvilket kan medføre alvorlige kvæstelser.

Yderligere sikkerhedsadvarsler specielt til skærearbejde

• Sørg for, at skæreskiven ikke klemmer, og påfør ikke for meget pres på den. Forsøg ikke at lave en for stor skæredybde.
  Overbelastning af skiven øger be- lastningen og risikoen for, at skiven fordrejes eller sætter sig fast i snittet, og at der opstår risiko for tilbageslag eller beskadigelse af skiven.
• Du må ikke placere din krop på linje med og bag den roterende skive. Når skiven bevæger sig væk fra din krop på det sted, hvor du arbejder, kan det mulige tilbage-slag sende den roterende skive og elværktøjet direkte mod dig.

• Hvis skiven er fastklemt, eller hvis snittet afbrydes af en anden årsag, skal du slukke for elværktøjet og holde det i ro, indtil skiven stopper helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, da dette kan medføre tilbageslag. Undersøg årsagen til fastklemningen af skiven, og træf passende foranstaltninger for at undgå dette.

• Genoptag ikke skærearbejdet i arbejdsemnet. Lad skiven nå den maksimale hastighed, og vend forsigtigt tilbage til snittet. Skiven kan binde, springe op eller give til-bageslag, hvis elværktøjet genstartes i arbejdsemnet.

• Understøt paneler eller andre overdimensionerede arbejdsemner for at minimere risikoen for fastklemning af skiven og tilbageslag. Store arbejdsemner har tendens til at synke som følge af deres egenvægt. Der skal anbringes støtter under arbejdsemnet i nærheden af skærelinjen og i nærheden af arbejdsemnets kant på begge sider af skiven.
• Vær særligt forsigtig, når du udfører et "lommesnit" i bestående vægge eller andre blinde områder. Den fremspringende skive kan skære i gas- eller vandrør, elektriske ledninger eller genstande, der kan forårsage tilbageslag.
• Forsøg ikke at udføre skæring i buer. Overbelastning af skiven øger belastningen og risikoen for, at skiven fordrejes eller sætter sig fast i snittet, og at der opstår risiko for tilbageslag eller beskadigelse af skiven, hvilket kan forårsage alvorlige kvæstelser.

Særlige sikkerhedsanvisninger i forbindelse med arbejde med stålbørster

• Vær opmærksom på, at stålbørsten også taber stålstykker under almindelig brug. Overbelast ikke trådene med et for højt tryk. Flyvende trådstykker kan meget nemt trænge gennem tyndt tøj og/eller huden.
• Anbefales en beskyttelsesskærm, skal du forhindre, at beskyttelsesskærm og stålbørste

kan berøre hinanden. Tallerken- og kopbørster kan øge deres dia- meter som følge af tryk og centrifu- galkraft.

Yderligere sikkerhedsanvisninger

• Hold aldrig fingrene mellem slibeskive og gnistafviseren eller i nærheden af beskyttelsesskærmene. Der er fare for klemning.
• Apparatets roterende dele kan af funktionsmæssige årsager ikke dækkes til. Arbejd derfor med omtanke og hold altid godt fast i arbejdsemnet, for at undgå at det skrider, da det kan resultere i, at hænderne kommer i kontakt med slibeskiven.
• Arbejdsemnet bliver varmt under slibning. Rør ikke ved det bearbejdede sted, men lad det køle af. Der er fare for forbrændinger. Brug ikke kølemiddel eller lignende.
• Arbejd ikke med apparatet, hvis du er træt eller efter indtagelse af alkohol eller piller. Hold altid en pause med regelmæssige mellemrum.

• Sluk for apparatet og tag batteriet ud. Kontrollér at alle bevægelige dele står fuldstændigt stille :

• for at løsne et blokeret indsatsværktøj
  • ved usædvanlige lyde

• før du kontrollerer apparatet, rengør det eller udfører arbejde på det

- Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgen-de farer kan forekomme i forbindelse

med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
• Høreskader, hvis der ikke bæres egnet høreværn.

- Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis appara-tet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

- Sundhedsskader pga.:

• Berøring af slibeværktøjerne i det ikke afskærmede område;
• Udslyngning af dele fra arbejdsemner eller beskadigede slibeskiver.

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

Aktiveringsknap (13)

- Ladetilstandsvisningen (11) ved betjeningsfeltet lyser.

- Du kan bruge apparatet, indtil lade-tilstandsvisningen slukkes.

Omdrejningstal-knap (14)

Skift af omdrejningstal

• 1 ≦ mindste omdrejningstalstrin
- 6 højeste omdrejningstalstrin
- Visningen (12) viser det valgte om-drejningstal.

Tænd: Tryk to gange kort på tænd-/sluk-knappen.

Sluk: Tryk på tænd-/sluk-knappen eller frigivelsesknappen.

Spindellås (8)

- Låser spindlen ved montering/afmontering af indsatsværktøjet.

Montering af ekstrahändtaget

⚠ ADVARSEL! Risiko for kvæstelser på grund af kontroltab! Anvend kun produktet sammen med et monteret ekstrahåndtag.

Fremgangsmåde

1. Skru ekstrahåndtaget (4) fast i én af holderne til ekstrahåndtaget (9). Ekstrahåndtaget kan fastgøres i følgende positioner på produktet: foroven, til venstre, til højre.

Montering og afmontering af beskyttelsskærmen

Betingelser

• Batteriet er taget ud af apparatet
• Indsatsværktøjet og holdeflangen (27) er afmonteret

Montering af beskyttelsesskærmen (Fig. A)

1. Påsæt beskyttelsesskærmen (5) på en sådan måde på apparatet, at den åbne side peger mod apparatet. Udsparingerne i beskyttelsesskærmen skal placeres nøjagtigt på gitteret (30) på apparatet - kun én bestemt position er mulig.
2. Hold udløserhåndtaget (31) af beskyttelsesskærmen trykket i retningen af apparatet.
3. Drej beskyttelsesskærmen (5) med mindst mindestens 14 omdrejning.
4. Slip udløserhåndtaget (31).
5. Bevæg beskyttelsesskærmen (5) en smule, indtil den falder i hak.

Du kan nu montere et indsatsværktøj.

Afmontering af beskyttelsesskær- men (Fig. A)

1. Tryk udløserhåndtaget til beskyttelsesskærmen (31) mod apparatet, og drej beskyttelsesskærmen (5) til højre, indtil den åbne side af beskyttelsesskærmen peger mod apparatet.
2. Når udsparingerne på beskyttelsesskærmen stemmer overens med gitteret (30) på apparatet, kan du tage beskyttelsesskærmen (5) af oppefra.

Montering og afmontering af indsatsværktøj

Tilladt indsatsværktøj

⚠ ADVARSEL! Risiko for kvæstelser! Bare fordi tilbehøret kan monteres på dit elværktøj, er det ikke en garanti for sikker drift. Anvend ikke tilbehør, som ikke er konstrueret specifikt eller speciferet af værktøjsproducenten.
▲ ADVARSEL! Risiko for kvæstelser! Tilbehør, der anvendes med en højere hastighed end den nominelle hastig-

hed, kan gå i stykker og blive slynget ud. Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er angivet på elværktøjet.

Alle indsatsværktøjer

• Maksimalt omdrejningstal: ≥10000 min ^-1
  • diameter: ≤125 mm

Slibeskive

- Tykkelse: ≤6 mm

Skæreskive

• Tykkelse: ≤1,2 mm
• Skæreskivekonstruktioner: diamantbelagt, bundne forstærkede, segmenterede

Skivebørste

Montering og afmontering af skive

▲ FORSIGTIG! Der er fare for kvæstelser, når indsatsværktøjet berøres. Bær beskyttelseshandsker ved håndtering af indsatsværktøjet.

Bemærk

• FARE! Fare for kvæstelser! Brug kun indsatsværktøj, som er anbefalet af producenten.
• Anvend kun ubeskadigede indsatsværktøjer i perfekt stand.
• Skive fastgøres med en hurtigudløsermøtrik (26) til holdespindlen (28). Der to muligheder for at løsne eller spænde den hurtigudløsermøtrik:
• Med hånden: Klap bøjlen (25) af hurtigudløsermøtrikken opad.
• Med spændenøglen (16); befinder sig i det ekstra håndtag (4).

Fremgangsmåde (Fig. C)

1. Kontrollér indsatsværktøjet. Indsatsværktøjet må ikke bruges, hvis det er beskadiget.
2. Tryk på spindellåsen (8) og hold den nede.
3. Drej holdespindlen (28), indtil den fastgøres af spindellåsemekanismen. Hold fortsat spindellåsemekanismen (8) nede.
4. Løsn hurtigudløsermøtrikken (26). Du kan slippe spindellåsen (8).
5. Afmontering: Fjern indsatsværktøjet fra holdeflangen (27).

Montering: Sæt indsatsværktøjet på holdeflangen (27).

Teksten på skære-/slibeskiven skal altid pege mod apparatet. Hvis der er angivet en drejeretning på skiven, skal denne stemme overens med drejeretningspilen (7)

Sørg for, at holdeflangen (27) er placeret på apparatet på en sådan måde, at udsparingerne i holdeflangen griber fat i kanten af apparatet. Holdespindlen (28) skal dreje med, när du drejer holdeflangen.

1. Sæt hurtigudløsermøtrikken (26) på holdeflangen (28). Hurtigudløsermøtrikkens flade side skal pege mod indsatsværktøjet.
2. Tryk på spindellåsen (8) og hold den nede.
3. Drej holdespindlen (28), indtil den fastgøres af spindellåsemekanismen. Hold fortsat spindellåsemekanismen (8) nede.
4. Spænd hurtigudløsermøtrikken (26).

Hvis du har monteret en skæreskive: Sæt påsætningsstykket på beskyttelsesskærmen (s. 291).

Montering og afmontering af stålbørste

▲ FORSIGTIG! Der er fare for kvæstelser, når indsatsværktøjet berøres. Bær beskyttelseshandsker ved håndtering af indsatsværktøjet.

Nødvendige værktøjer

- Gaffelnøgle (ikke inkluderet i leveringen)

Afmontering af stålbørste (Fig. D)

1. Tryk på spindellåsen (8) og hold den nede.
2. Drej holdespindlen (28), indtil den fastgøres af spindellåsemekanismen. Hold fortsat spindellåsemekanismen (8) nede.
3. Løsn stålbørsten med en gaffelnøgle.

Montering af stålbørste (Fig. D)

1. Sæt den ønskede stålbørste på holdespindlen (28).
2. Tryk på spindellåsen (8) og hold den nede.
3. Drej stålbørsten på holdespindlen (28). Spænd stålbørsten med gaffelnøglen.

Montering og afmontering af påsætningsstykket på beskyttelsesskærmen

▲ FORSIGTIG! Der er fare for kvæstelser, når indsatsværktøjet berøres. Bær beskyttelseshandsker ved håndtering af indsatsværktøjet.

Betingelser

• Skæreskive monteret
• Batteriet er taget ud af apparatet

Montering af påsætningsstykke (17) (Fig. B)

1. Sæt påsætningsstykket (17) på beskyttelsesskærmen (5), og drej påsætningsstykket (17), indtil det falder hørbart i hak.

Afmontering af påsætningsstykke (17) (Fig. B)

1. Løsn en af de to låse (18) på på-sætningsstykket (17), idet du trykker låsen (18) udad.
2. Skub den frigjorte lås (18) over beskyttelsesskærmen (5), indtil på-sætningsstykket er afmonteret efter en halv omdrejning.

Kontrol af batteriets ladningstilstand

LED'er Betydning

rød, orange, grøn Det genopladelige batteri er opladet

rød, orange Det genopladelige batteri er delvist opladet

rød Det genopladelige batteri skal opla- des

Ved batteriet

1. Tryk på knappen (21) ved siden af ladetilstandsvisningen (20) på batteriet (22).
   Ladetilstandsvisningens LED'er viser batteriets ladetilstand.

2. Oplad batteriet (22), när kun lade-tilstandsvisningens (20) røde LED lyser.

På apparatet

1. Ladetilstandsvisningen (11) lyser under brugen. Tryk på frigivelsesk-nappen (13), hvis ladetilstandsvisningen ikke lyser.

Ladetilstandsvisningens LED'er viser batteriets ladetilstand.

1. Oplad batteriet (22), när kun lade-tilstandsvisningens (11) røde LED lyser.

Opladning af batteri

Se også betjeningsvejledningen til opladeren.

Bemærk

• Hvis det genopladelige batteri er varmt, skal det køles af før opladning.
• Udsæt ikke batteriet for kraftigt sollys i længere tid, og læg det ikke på en radiator (maks. 50 °C).

Fremgangsmåde

1. Tag evt. batteriet (22) ud af apparatet.
2. Skub batteriet (22) ind i ladeskakten (24) af opladeren (23).
3. Tilslut opladeren (23) til en stikkontakt.
4. Når opladningen er udført, fjernes opladeren (23) fra strømforsyningen.
5. Træk batteriet (22) ud af ladeskakten (24).

Kontrol-LED'er på opladeren (23):

grøn rød	Betydning
lyser — •	Batteriet er	fuldt opladet• klar (intet batteri isat)
— lyser Batteriet oplades
— blinker	Det genoplade-lige batteri er overophedet
blinker blinker Det g	genopladelige batteri er de-fekt

Drift

Arbejdsanvisninger

• ADVARSEL! Fare for kvæstelser! Hvis det er muligt skal du bruge skruestik til at fastgøre arbejdsemnet med. Hold aldrig et lille arbejdsemne i den ene hånd og apparatet i den anden hånd, når du bruger apparatet.
• ⚠️ FARE! Fare for kvæstelser! Sørg for at have tilstrækkelig plads til arbejdet, og udsæt ikke andre personer for fare.
• Indstil beskyttelsesskærmen således, at gnistregn eller løsrevne dele hverken kan ramme brugeren eller omkringstående personer.

Beskyttelsesskærmen skal desuden placeres således, at gnistregnen ikke kan antænde brændbare dele, heller ikke i omgivelserne.

• Elværktøjet må ikke bruges sammen med et skærestativ.
• Tænd kun for apparatet, når ind-satsværktøjet ikke rører ved ar-bejdsemnet.
• Et for stort tryk reducerer effekten af elværktøjet og fører til hurtigere slid af indsatsværktøjet.
• Arbejd altid i modsat retning. Således trykkes værktøjet ikke ukontrolleret ud af snittet. Drejeretningspilen (7) symboliserer indsatsværktøjets løberetning.
• Lad apparatet køre i tomgang i nogle minutter efter stor belastning, for at indsatsværktøjet kan køle af.
• Rør ikke ved indsatsværktøjet før det er kølet af.

Testkørsel

Udfør en testkørsel uden belastning før det første arbejde og efter hver skift af værktøj. Sluk straks apparatet, hvis skiven kører ujævnt, der opstår betydelige svingninger eller man kan høre usædvanlig støj.

Skærearbejde

Betingelser

• Skæreskive BEMAERK! Materielle skader. An- vend aldrig skrubskiver til skæring!
  • diameter ≤125 mm
• Skæreskivekonstruktioner: diamantbelagt, bundne forstærke-de, segmenterede
• Påsætningsstykke (17) monteret på beskyttelsesskærm (5)

Bemærk

- Arbejd principielt med lav fremføring. Udøv kun moderat tryk på arbejdsemnet.

Henvisninger til statiske beregninger

Slidser i bærende vægge er underlagt de bestemmelser, der er gældende i det respektive land. Disse bestemmelser skal overholdes.

Få råd af en autoriseret bygningsingeniør, arkitekt eller den ansvarlige byggeledelse.

Skrubslibning

Betingelser

• Skrubbeskive BEMAERK! Materielle skader. An- vend aldrig skæreskiver til skrubs- libning!
  • diameter ≤125 mm
• Tykkelse ≤ 6 mm

- Beskyttelsesskærm uden påsætningsstykke

⚠ ADVARSEL! Fare for kvæstelser på grund af kontroltab. Påsætningsstykket (17) af beskyttelseskærmen (5) fjernes, for at forhindre, at det støder ind i arbejdsemnet.

Bemærk

• Arbejd principielt med lav fremføring. Udøv kun moderat tryk på arbejdsemnet.
• Det bedste resultat ved skrubslibning opnår du med en arbejdsvinkel på 30° til 40°.

• Egnet slibebørste
• Beskyttelsesskærm (5)

Bemærk

• Bær beskyttelsesbriller, tråde kan løse sig.
• Brug udelukkende skivebørster, som ikke er tykkere end den tilladte, maksimale tykkelse (≤16,5 mm). Tråde kan ramme beskyttelsesskærmen og knække af.
• Velegnet til fjernelse af rust, rengøring af svejsesømme og fjernelse af lak.
• Udøv kun moderat tryk på arbejdsemnet. Overbelast ikke stålbørsten med et for højt tryk.

Isætning og udtagning af batteriet

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, när produktet er fuldstændig klar til brug.

Isætning af batteriet

1. Skub det genopladelige batteri (22) langs føringsskinnen og ind i batteriholderen (2).
   Batteriet går hørbart i hak.

Udtagning af det genopladelige batteri

1. Tryk og hold oplåsningsknappen (19) af batteriet (22) trykket.
2. Træk det genopladelige batteri ud af batteriholderen (2).

Indstilling af beskyttelses- skærmen

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Tag batteriet (22) ud af apparatet.

▲ FORSIGTIG! Der er fare for kvæstelser, når indsatsværktøjet berøres. Bær beskyttelseshandsker ved håndtering af indsatsværktøjet.

Bemærk

• Indstil beskyttelsesskærmen (5) således, at gnistregn eller løsrevne dele hverken kan ramme brugeren eller omkringstående personer.
• Indstil beskyttelsesskærmen (5) således, at gnistregn ikke kan antænde brændbare materialer.

Fremgangsmåde (Fig. A)

1. Hold udløserhåndtaget (31) af beskyttelsesskærmen trykket i retningen af apparatet.
2. Drej beskyttelsesskærmen (5) til den ønskede position.
3. Slip udløserhåndtaget (31).
4. Bevæg beskyttelsesskærmen (5) en smule, indtil den falder i hak.

Tilpasning af omdrejningstal

Du kan til enhver tid tilpasse omdrejningstallet under brugen. Vælg det ønskede omdrejningstal med omdrejningstalsknappen (14).

Orienteringshjælp til valg af omdrejningstal:

ni-veau	Indsatsværktøj	Anvendelse
2-3	Kopbørste Børstning	fjernelse af rust,fjernelse af lak
4-6	Slibeskive Slibning
6	Slibeskive Skrubslibning
6	Skæreskive Skæring

Tænd og sluk

Bemærk

• Følg arbejdsanvisningerne for apparatet alt efter anvendelsesformål (Arbejdsanvisninger, s. 292).
• Når beskyttelsesskærmen er monteret, skal den indstilles således, at den mindst mulige del af slibelegemet er åben mod brugeren. Juster beskyttelsesskærmen ved behov.

Tænd

1. Tryk på frigivelsesknappen (13). Ladetilstandsvisningen (11) i betjeningsfeltet lyser.
2. Vælg et egnet omdrejningstal. Du kan til enhver tid tilpasse omdrejningstallet under brugen.
3. Tænd: Tryk to gange kort på tænd-/sluk-knappen (15).
4. Kontrollér om indsatsværktøjet kører jævnt. Hvis ikke: Skift indsatsværktøjet.
5. Vent, til apparatet har nået det maksimale omdrejningstal.
6. Før indsatsværktøjet mod arbejdsemnet.

Sluk

1. Fjern indsatsværktøjet fra arbejdsemnet.
2. Sluk: Tryk på tænd-/sluk-knappen (15) eller frigivelsesknappen (13).

Ladetilstandsvisningen (11) i betjeningsfeltet slukkes.

1. Vent med at lægge el-værktøjet fra dig, til det står stille.
2. Hvis du lader apparatet være uden opsyn, eller er færdig med at arbejde: Tag batteriet (22) ud af apparatet.

PARKSIDE-appen

Med PARKSIDE-appen kan apparatet overvåges, og du kan styre visse funktioner. Funktionerne kan ændres ved opdatering af appen og firmwaren. Yderligere informationer om PARKSIDE-appen findes i vejledningen til smart-batteriet.

Betingelser

For at finde apparatet i PARKSIDE-appen skal følgende forudsætninger være opfyldte:

• PARKSIDE-appen er installeret og Bluetooth® er aktiveret på din smartphone.
• Følgende genopladelige batteri er sat i apparatet: PARKSIDE Performance Smart-batteri PAPS 204 A1 eller PAPS 208 A1. Dette batteri er allerede forbundet med PARKSIDE-appen.
  Produktet kommunikerer med appen via det genopladelige batteri.

Forbind batteriet med PARKSIDE- appen

1. Isæt smart-batteriet (22).
2. Tryk på frigivelsesknappen (13). Visningen "Forbundet" (10) blinker tre gange. Når apparatet er forbundet, lyser visningen "Forbundet" konstant.
3. Åbn PARKSIDE-appen.
4. 🎨 Dine værktøjer. Apparatet vises i listen.

Hvis apparatet ikke vises i listen, kan du tilføje det manuelt.

Kontrol og styring af apparatet

1. 🎨 Dine værktøjer.

2. 📞 Vælg apparatet fra listen.

Apparatets oversigtsside vises.

1. 🌿 Vælg den ønskede indstilling på oversigtssiden.

?Vælg hjælpen, hvis du er usikker.

Et dialogvindue med beskrivelsen af den respektive indstilling vises.

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og tag det genopladelige batteri (22) ud.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

▲ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Rengør støvbeskyttelsesgitret (Fig. E)

• Rengør støvbeskyttelsesgitret (3) med en pensel.
• For en grundig rengøring kan du afmontere støvbeskyttelsesgitret. Brug dertil en smal kærvskruetrækker ved det markerede sted. Udskift et defekt støvbeskyttelsesgitter (Reservedele og tilbehør, s. 299).

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• rent
  • tørt
• støvbeskyttet
  • I den medfølgende kuffert (29)
• uden for børns rækkevidde

Opbevaringstemperaturen for det genopladelige batteri og apparatet er på mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.

Tag det genopladelige batteri ud af apparatet inden længerevarende opbevaring (fx om vinteren) (se den separate betjeningsvejledning til batteriet og opladeren).

Opbevaring af skære-/slibeskive

• tørt
• på højkant
• ikke stablet

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Batteriet (22) er ikke isat Isætning af batteriet, s. 293
	Tænd-/sluk-knap (15) de-fekt	Kontakt vores servicecen-ter.
	Motoren er defekt Kontakt	vores servicecen-ter.
sig ikke, selvom motoren kører	Spændemøtrik (26) løs Spænd spændemøtrikkenIndsatsværktøjet
	Arbejdsemne, rester af ar-bejdsemnet eller rester af indsatsværktøjet blokerer drevet	Fjern blokeringer
Motoren bliver langsom-mere og går i stå	Apparatet overbelastes af arbejdsemnet	Reducér trykket på ind-satsværktøjet
		Arbejdsemne uegnet
ujævnt, usædvanlig støj kan høres	Spændemøtrik (26) løs Spænd spændemøtrikkenIndsatsværktøj k
	Indsatsværktøj defekt Skift af indsatsværktøj
Apparatet arbejder med afbrydelser	Intern løs forbindelse	Kontakt vores servicecen-ter.
	Tænd-/sluk-knap (15) de-fekt

Transport

Bemærk

• Sluk for apparatet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Tag batteriet ud.
  • Fjern indsatsværktøjet.
  • Bær altid produktet i håndtaget (1).

Bortskaffelse/miljøbe- skyttelse

Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved ud-løbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Anvisninger for bortskaffelse af genopladelige batterier

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

Bortskaf batterier efter de lokale bestemmelser. Defekte eller brugte batterier skal genanvendes. Aflever batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationsselskab eller vores servicecenter. Bortskaf batterier i afladet tilstand. Vi anbefaler, at polerne afdækkes med tape for at undgå en kortslutning. Batterier må ikke åbnes.

Service

Garanti

Kære kunde,

på dette produkt får du 5 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for fem år fra købsdato af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forlægges inden for fristen på fem år, og at det kort beskrives, hvori manglen be-står, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materia- le- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Skæ- reskive) eller for beskadigelse af skrø- belige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt.

For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 458760_2401) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har få-

et oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 458760_2401 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
  Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.
• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.

- Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 458760_2401

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 299

Pos.nr. Betegnelse Best.nr.

3 Støvbeskyttelsesgitter 91110524

4 Ekstra håndtag 91110062

5 Beskyttelsesskærm 91110061

6 Skæreskive (A24 Q BF) 30211107

16 Spændenøgle 91110063

26+27 Spændemøtrik + Holdeflange 91110060

Ekstraudstyr

Betegnelse	Best.nr.
Skrubbeskive	91103235

Oversættelse af den originale EF-overensstemmels-eserklæringen

Produkt: Batteridreven vinkelsliber

Model: PWSAP 20-Li F6

Serienummer: 000001 – 341000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Produkt med batteri Smart PAPS 204 A1/Smart PAPS 208 A1: 2014/53/EU

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022• EN IEC 62841-2-3:2021/A11:2021

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 63000:2018

Produkt med batteri Smart PAPS 204 A1/Smart PAPS 208 A1:

EN 301 489-1 V2.2.3:2019 • Draft EN 301 489-17 V3.2.6:2023

EN 300 328 V2.2.2:2019 • EN 50663:2017

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

A

5 30 31

B

17 18 5

C

PARKSIDE 8 25 28 26 16

D

28

E
