BRUGSANVISNING PBKS 46 A1 PARKSIDE

Drifts- og sikkerhedsinstruktioner.

Oversættelse af den originale driftsvejledning.

Skal læses nøje før brug og opbevares med omhu for fremtidig brug.

AT CH

BENZIN-KETTENSÄGE

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

1. Forklaring til symbolerne på maskinen....190
2. Indledning....193
3. Maskinbeskrivelse (fig. 1 - 18)....193
4. Leveringsomfang (fig. 2)....193
5. Tilsigtet brug....193
6. Sikkerhedsforskrifter 194
7. Tekniske data 197
8. Udpakning....197
9. Før ibrugtagning....198
10. Ibrugtagning....199
11. Grundlæggende arbejdsinstruktioner til fældningsarbejde....200
12. Bearbejdning af træ, som er under spænding 202
13. Transport 202
14. Rengøring og vedligeholdelse....202
15. Opbevaring....205
16. Bortskaffelse og genanvendelse 205
17. Afhjælpning af fejl....205
18. Garantibevis 206

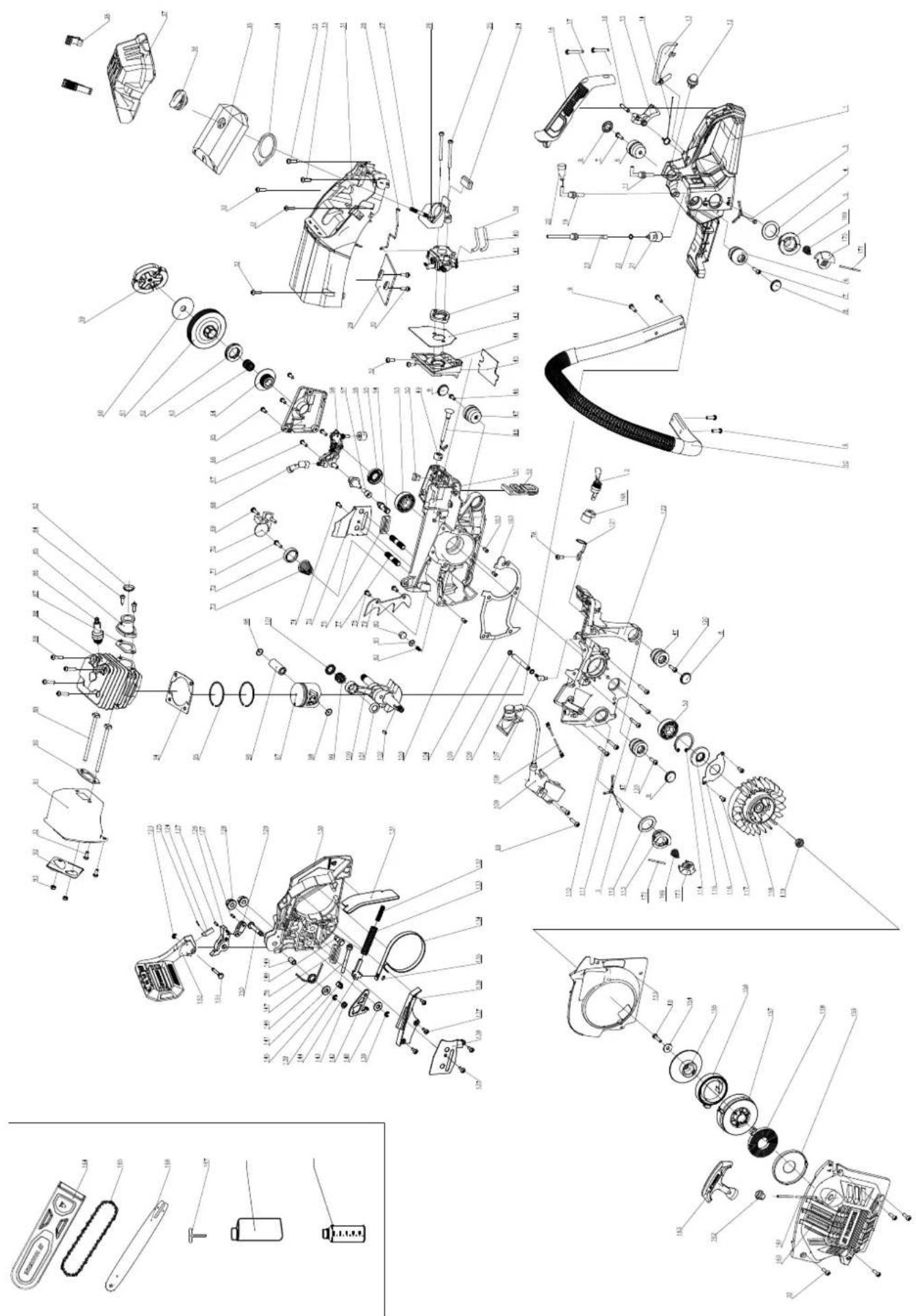

19. Eksplosionstegning 207
20. Overensstemmelseserklæring....208

1. Forklaring til symbolerne på maskinen

	Læs hele brugsanvisningen grundigt, inden første ibrugtagning, og opbevar den et sikkert sted til senere brug.		Benzin: ROZ 95 / ROZ 98
	Advarsell! Under arbejdet med kædesaven kræves der særlige sikkerhedsforanstaltninger. Læs og overhold altid advarselsinstrukserne!		2-takt-motorolie: ISO - L - EGD / JASO FD
	Benyt tætsiddende beskyttelsestøj med et snitbeskyttelsesindlæg.		Åben ild og rygning i nærheden af maskinen er strengt forbudt!
	Bær en hjelm med ansigtsværn og/eller beskyttelsesbriller og høreværn.		Maskinens garanterede lydeffekt-niveau.
	Benyt beskyttelseshandsker. Advarsel mod v ader.
	Brug skridsikre sikkerhedssko!	PULL	Starthåndtag (choker) "koldstart"
	ADVARSEL! Fare for tilbageslag. Tag dig i agt for tilbageslag fra kædesaven, og undgå kontakt med skinnespidsen.		Brug ikke maskinen i regnvejr eller under fugtige forhold.
	Betjen altid kædesaven med begge hænder.Du må ikke arbejde alene med kædesaven.		Savkædens bevægelsesretning.
	Tryk 6 gange på brændstofpumpen "primer".		Kædebremse (åbnet/lukket)
	Brændstoftank; Blandingsforhold: 40 dele benzin blandes med 1 del olie		Styreskinnelængde
	Indstilling af kædesmøring Notbredde
	Snitlængde Antal drivled.
	Kædedeling Aktivér kædebremse.
	Løsn kædebremse.		Produktet opfylder gældende EU-direktiver.

Kort forklaring

Koldstart Varmstart
	Fjern afdækningen (30) fra styreskinnen (16). Tryk den forreste håndbeskyttelse (1) fremad, til den går i indgreb.		Fjern afdækningen (30) fra styreskinnen (16). Tryk den forreste håndbeskyttelse (1) fremad, til den går i indgreb.
	Stil Tænd/Sluk-armen (6) i pos. „I“. Stil Tænd/S en (6) i pos. „I“.
	Tryk 6 gange på brændstofpumpen „Primer“ (7).		Tryk 6 gange på brændstofpumpen „Primer“ (7).
	Træk koldstartarmen (chokeren) (8) ud.		Hold kædesaven fast i det forreste håndtag (2), og træk startsnoretrækket (4) langsomt ud til den første modstand, indtil motoren kort starter.
	Hold kædesaven fast i det forreste håndtag (2), og træk startsnoretrækket (4) langsomt ud til den første modstand, indtil motoren kort starter.		Træk den forreste håndbeskyttelse (1) bagud.
	Så snart motoren er gået ud, aktiverer man spærreknappen til gasregulatoren (9) og gashåndtaget (10) på samme tid.
	Træk derefter igen hurtigt i startsnoretrækket (4), indtil motoren starter.
	Træk den forreste håndbeskyttelse (1) bagud.

Forklaring til signalord i brugsanvisningen

FARE	Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.
ADVARSEL	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.
FORSIGTIG	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.
PAS PÅ	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.
BEMÆRK	Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

PAS PÅ!

Læs venligst hele brugsanvisningen omhyggeligt igennem, inden du bruger maskinen første gang, og følg altid sikkerhedsforskrifterne!

Det anbefales at deltage i et professionelt sikkerhedskursus "Certificate of Participation Chainsaw Course" med landespecifikke uddannelsesstandarder i brug og vedligeholdelse af kædesaven samt et førstehjælpskursus. Når du ikke har brugt kædesaven i længere tid, og til øvelsen, bør du altid save enkle snit i sikkert understøttet træ, for atter at gøre dig fortrolig med kædesaven.

Opbevar brugsanvisningen omhyggeligt!

Bemærk:

Vær opmærksom på, at visse nationale forskrifter som f.eks. arbejdsbeskyttelses-, miljølovgivning kan begrænse brugen af kædesaven.

2. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• utilisigtet behandling
• tilsidesættelse af brugsanvisningen
• Reparation udført af tredjemand og/eller af ikke-autoriserede fagfolk
• montering og udskiftning af ikke-originale reservedele
• ikke-tilsigtet brug.

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

3. Maskinbeskrivelse (fig. 1 - 18)

1. Forreste håndbeskyttelse
2. Forreste håndtag
3. Luftfilterlåg
   3a. Luftfilterskrue
   3b. Luftfilter
4. Startsnoretræk
5. Klemmelukning for luftfilterafdækningen
6. Tænd/Sluk-arm
7. Brændstofpumpe "Primer"
8. Startarm (choker)
9. Spærreknap til gasregulator
10. Gashåndtag
11. Bageste håndtag
12. Bageste håndbeskyttelse
13. Brændstoftank-lukning
    13a Laske
14. Kædeolietank-lukning
    14a Laske
15. Barkstøtte (formonteret)
16. Styreskinne

17. Savkæde

18. Bænkslibe-hjælpemiddel

19. Oliereguleringsskrue
20. Fastgørelsesmøtrikker
21. Kædestrammeskrue
22. Kædehjulsafdækning
23. Kædestrammestift
24. Kædefanger
25. Boring til kædestrammestiften
26. Kædehjul
27. Bio-kædeolie
28. Blandingsbeholder
29. Tændrørsnøgle / kærvskruetrækker
30. Afdækning til styreskinne
31. Tændrørshætte
32. Fældemærke

4. Leveringsomfang (fig. 2)

Pos. Stk. Betegnelse

1x Kædesav

16 1x Styreskinne

17 1x Savkæde

22 1x Kædehjulsafdækning

27 1x Bio-kædeolie

28 1x Blandingsbeholder

29 1x Tændrørsnøgle / kærvskruetrækker

30 1x afdækning til styreskinne (kædebeskyttelse)

1x Brugsanvisning

5. Tilsigtet brug

Kædesaven må kun benyttes til savning i træ udendørs. Kædesaven må kun benyttes til andre formål.

Brug ikke den batteridrevne kædesav til arbejde, den ikke er beregnet til. F.eks.: Brug ikke den batteridrevne kædesav til savning i metal, plast, murværk eller byggematerialer, der ikke er af træ.

Der må ikke foretages ændringer ved kædesaven. Dette kan bringe sikkerheden i fare. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at denne maskine ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.

Førstegangsbrugere skal gennemgå undervisning for at blive fortrolige med enhedens funktioner. Af hensyn til din sikkerhed skal du gennemgå et offentligt kædesavskursus.

Kædesaven må kun bruges af personer, der er fyldt 18 år. Maskinen kan undtagelsesvist bruges af unge under uddannelse, så de kan lære at arbejde med en sådan maskine; i dette tilfælde skal de unge være under opsyn af en uddannelsesleder. Personer, der ikke er fortrolige med brugsanvisningen, samt personer, der er påvirket af alkohol, narkotika eller medicin, samt som er trætte eller syge, må ikke benytte maskinen.

Brug af maskinen kan være begrænset af nationale regler!

Vær opmærksom på, at maskinen ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

6. Sikkerhedsforskrifter

VIGTIGT!

SKAL LÆSES N∅JE F∅R BRUG OG OPBEVARES FOR- SVARLIGT FOR FREMTIDIG BRUG.

Denne brugsanvisning indeholder vigtige oplysninger om, hvordan man kan arbejde sikkert og korrekt med kædesaven og kan undgå ulykker.

⚠️ FARE

For en overhængende fare, der medfører alvorlige personskader eller død.

⚠ ADVARSEL

For en potentielt farlig situation, der kan medføre alvorlige personskader eller død.

⚠ FORSIGTIG

Oplysning om en potentielt farlig situation, der kan medføre moderate personskader.

⚠ PAS PÅ

Oplysning om en potentielt farlig situation, der kan medføre materielle skader.

6.1 Generelle sikkerhedshenvisninger

⚠ ADVARSEL

Vær altid opmærksom, vær agtpågivende på, hvad du gør, og brug altid sund fornuft under arbejdet med maskinen. Brug ikke maskinen, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens maskinen bruges, kan føre til alvorlige personskader.

Undgå misbrug, benyt kun maskinen som beskrevet under "Til-sigtet brug".

• Læs venligst hele brugsanvisningen til maskinen inden ibrugtagning, og vær særligt opmærksom på sikkerhedsforskrifterne.
• Advarsels- og informationsskiltene, der er monteret på maskinen, giver vigtige oplysninger med henblik på sikker drift.
• Ud over oplysningerne i brugsanvisningen skal de gældende generelle sikkerheds- og ulykkesforebyggelsesregler overholdes.
• Emballagematerialer skal holdes på afstand af børn; kvælningsfare!
• Utilstrækkeligt informerede brugere kan udsættes sig selv og andre personer for fare på grund af forkert brug. Brugeren er ansvarlig over for tredjemand.

• Vær yderst opmærksom ved omgangen med maskinen. Brug sund fornuft under arbejdet, og vær altid opmærksom på, hvad du laver.

• Undlad at arbejde i mere end 10 minutter ad gangen. Det tilrådes at holde pauser på 10-20 minutter mellem arbejdsgangene.

• Lån kun maskinen ud til brugere, der har erfaring med den. Husk at udlevere brugsanvisningen.
• Visse saveopgaver kræver særlig uddannelse og specielle fær-digheder. Hvis man er i tvivl, skal man kontakte en fagmand.
• Førstegangsbrugere skal gennemgå undervisning for at blive fortrolige med enhedens funktioner. Af hensyn til din sikkerhed skal du gennemgå et offentligt kædesavskursus.
• Når maskinen ikke er i brug, skal den opbevares på en sådan måde, at ingen personer kan blive bragt i fare. Skal sikres mod adgang for uvedkommende.
• Brugeren af maskinen er ansvarlig for alle ulykker og farer, som kan skade andre personer eller deres ejendom.
• Børn, unge og mennesker med nedsatte fysiske, sensoriske eller mentale evner må ikke bruge kædesaven. Undtagelser udgøres af unge over 16 år som led i uddannelse under opsyn af en fagmand.
• Maskinens elektriske tændingssystem genererer et lavt elektromagnetisk felt. Hvis du bruger pacemaker eller lignende implantater, skal du kontakte din læge, inden du bruger maskinen, for at undgå sundhedsrisici.
• Bemærk, at forkert udført vedligeholdelse, brug af ikke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på maskinen og forårsage alvorlige personskader for operatøren.

6.2 Personlige værnemidler (PPE)

FARE

Brug altid personlige værnemidler (PPE)!

- Bær en hjelm med ansigtsværn og/eller beskyttelsesbriller og høreværn.

• Benyt tætsiddende beskyttelsestøj med et snitbeskyttelsesindlæg.
• Undgå løstsiddende tøj, som kan blive indfanget.
• Bær ikke tørklæde, slips og smykker!
• Brug skridsikre sikkerhedssko.
• Benyt beskyttelseshandsker.
• Ved langt här skal der benyttes hårnet!
• Brug altid hjelm, når der arbejdes i skoven. Denne beskytter mod nedfaldende grene. Kontrollér hjelmen for skader med jævne mellemrum. Den skal udskiftes senest efter 5 år. Brug kun godkendte hjelme.
• Ansigtsværn og/eller beskyttelsesbriller holder savspåner og træsplinter væk. For at undgå øjenskader skal der altid bruges ansigtsværn og/eller beskyttelsesbriller under arbejdet med maskinen.
• Brug altid høreværn. Støjen fra maskinen kan medføre høreskader.
• Benyt robuste beskyttelseshandsker af modstandsdygtigt materiale som f.eks. læder.
• Benyt støvmaske, når der saves i tørt træ. Der kan dannes savstøv.

6.3 Sikkerhed for omgivelserne

• Nationale og/eller kommunale regler kan begrænse brugen af støjende, motordrevne enheder. Dette kan du få oplyst hos din kommune.
• Maskinen må ikke bruges indendørs eller i andre dårligt oplyste områder. Der er risiko for kvælning pga. de giftige udstødningsgasser/smøreoliedampe.
• I tilfælde af kvalme, hovedpine eller sløret syn samt svimmelhedsanfald skal arbejdet omgående stoppes. Disse symptomer kan bl.a. forårsages af for høje koncentrationer af udstødningsgas.

Under saveprocessen kan der også blive dannet støv, f.eks. træstøv, damp og røg. Der skal da sørges for bedre ventilation, ligesom der skal bæres støvmaske.

• Der må kun arbejdes i dagslys.
• Undlad at arbejde under ugunstige vejrforhold, f.eks. regn eller vind. Der er forhøjet ulykkesrisiko.
• Hold altid arbejdsområdet rent og ryddeligt.
• Hold uvedkommende personer (især børn og dyr) mindst 15 meter væk fra arbejdsområdet, når du bruger kædesaven.

Hvis du bliver forstyrret, kan du komme til at tabe kontrollen over maskinen.

• Inden påbegyndelse af arbejdet skal man sikre sig, at der hverken er personer, dyr eller realværdier i farezonen.
• Undlad at arbejde i nærheden af stältrådshegn eller i områder med løst skrottråd.
• Hav brandslukningsudstyr parat, hvis du befinder dig meget brandfarligt miljø, f.eks. ved arbejde i tört græs osv. Brandfare!

6.4 Påfyld brændstof

• Benzin er ekstremt let-antændeligt. Tankning skal ske på afstand af åben ild, og der må ikke ryges imens. Brandfare!
• Pas på ikke at spilde benzin. Benzin eller kædeolie må ikke trænge ned i jorden. Benyt passende underlag.
• Der må kun tankes i områder med god ventilation. Benzindampe kan let blive antændt eller eksplodere.
• Sluk motoren inden tankningen, og lad maskinen køle af. Hvis der spildes benzin, skal man straks rengøre det pågældende sted. Sørg også for ikke at få brændstof på tojet, da du ellers er nødt til at skifte det.
• Undgå hud- og øjenkontakt med benzin eller smøremidler (olie).
• Undgå at indånde benzindampe/smøreoliedampe.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber benzin ud. Fare for forbrænding.
• Åbn kun tanklukningen forsigtigt, så evt. overtryk kan undvige, og så der ikke sprøjter benzin ud.

6.5 Før ibrugtagning

⚠ ADVARSEL

Foretag altid inspektioner inden ibrugtagningen og med motoren slukket.

Kontrollér maskinen inden hver brug, og efter at den er faldet på jorden for at sikre, at den er i driftssikker tilstand.

Forvis dig om, at alle bevægelige dele fungerer upåklageligt. Mange ulykker skyldes dårligt vedligeholdte værktøjer. Få beskadigede dele repareret af kvalificerede fagfolk.

Brug kun kædesaven og tilbehøret i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af motorværktøjer til andre formål end de tilsigtede kan medføre farlige situationer.

• Kontrollér med jævne mellemrum kædebremsens funktionalitet (forreste håndbeskyttelse (1), se fig. 6).
• Kontrollér, om styreskinnen er monteret rigtigt.
• Kontrollér monterings-/løberetningen, og at savkæden er fejlfri (skarp).
  Kontrollér, om savkæden er strammet korrekt. Følg anvisningerne for smøring, kædestramning og udskiftning af tilbehør. En forkert spændt eller smurt kæde kan enten briste eller øge risikoen for tilbageslag.
• En ny savkæde udvider sig og skal ofte efterspændes. Kontrollér kædestramningen med jævne mellemrum, og foretag justering efter behov.
• Kontrollér koblingens funktion. Savkæden må ikke kunne bevæge sig i tomgang.
• Hold skæreværktøj skarpt og rent. Foretag opslibning med jævne mellemrum, og udskift slidte dele i tide. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
  Kontrollér, at gashåndtaget og spærreknappen til gasregulatoren går let og ubesværet. Gashåndtaget skal fjedre tilbage i udgangsposition.
• Kontrollér, om der er tilstrækkeligt brændstof og kædesmøreolie i tanken.
• Kontrollér, om håndtagene er rene, tørre og fri for olie snavs.
• Dette arbejde må du aldrig udføre alene. Der skal altid være en person i nærheden, hvis der skulle opstå en nødsituation.
• Brug kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Undgå unormale kropsholdninger. Et smattet un - derlag eller ustabile flader som (f.eks. på en stige) kan bevirke, at du mister balancen eller kontrollen over kædesaven. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere kædesaven i uventede situationer.
• Brug ikke kædesaven på et træ. Ved brug på et træ er der risiko for personskade.
• Sav aldrig over skulderhøjde.
• Hold altid kædesaven med højre hånd i det bageste greb og med venstre hånd i det forreste greb (se fig. 7). Hvis kædesaven holdes omvendt, øges risikoen for personskade, hvorfor saven må ikke holdes på denne måde.
• Når kædesaven er tændt, skal alle kropsdele pege væk fra savkæden. Sørg for, at savkæden ikke rører ved objekter, inden du starter kædesaven. Når du arbejder med en batteridrevet kædesav, kan et øjebliks uopmærksomhed medføre, at tøj eller kropsdele gribes af savkæden.
• Sluk straks kædesaven, hvis du bemærker bemærkelsesværdige ændringer i maskinens adfærd.
• Hvis kædesaven kommer i kontakt med sten, søm eller andre hårde genstande, skal du straks stoppe motoren og kontrollere savkæden og styreskinnen for skader.
• Undlad at lade kædesaven falde ned, slå den ikke mod forhindringer, og brug ikke styreskinnen som arm.
• Kædesaven må kun benyttes til skæring i træ.
• Når du skærer i en gren, der står under spænding, skal du regne med, at den svirper tilbage. Når spændingen i træets fibre udløses, kan en fastspændt gren ramme brugeren, og/eller kædesaven kan komme ud af kontrol.

- Vær særligt forsigtig, når du skærer i krat og unge træer. Det tynde materiale kan sætte sig fast i savkæden og svirpe imod dig eller få dig til at miste balancen.

6.6 Vibrationer

ADVARSEL

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. Symptomerne omfatter også: Følelsesløshed, tab af sensibilitet, snurren, kløe, smerte, tab af styrke, ændring i hudens farve eller tilstand. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud.

Hyppig brug af vibrerende værktøjer kan hos personer med nedsat blodomlob (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge. Ved langtids- eller regelmæssig brug anbefales det derfor, at man nøje overvåger tilstanden af hænder og fingre. Overhold følgende anvisninger for at reducere farer:

• Hold kroppen, især hænderne, varme i køligt vejr.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Begræns brugen af højvibrerende værktøjer pr. dag; fordel i stedet brugen af sådanne over flere dage. Udarbejd en arbejdsplan, der begrænser vibrationsbelastningen.
• Sørg for minimal vibration ved regelmæssigt at vedligeholde maskinen og dens faste dele. Udskift slidte eller beskadigede komponenter omgående.
• Skift arbejdsstilling med jævne mellemrum.
• Hvis maskinen indsættes eller anvendes ofte, bør du kontakte din forhandler og om nødvendigt anskaffe antivibrations-tilbehør (håndtag).

6.7 Kædesavens sikkerhedsfunktioner (fig. 1)

• Den forreste håndbeskyttelse (1) beskytter brugerens venstre hånd, hvis den skulle glide af det forreste håndtag (2), mens kædesaven er i brug.
• Den bageste håndbeskyttelse (12) beskytter højre hånd mod kontakt med en udslynget eller knækket savkæde (17).
• Kædebremsen er en sikkerhedsfunktion, der mindsker personskader på grund af kast ved at den roterende savkæde (17) stoppes i løbet af millisekunder. Den aktiveres af den forreste håndbeskyttelse (1) i tilfælde af tilbageslag.
• Spærreknappen til gasregulatoren (9) forhindrer utilsigtet acceleration af motoren. Gashåndtaget (10) kan kun trykkes ned, när spærreknappen (9) er trykket ned.
• Barkstøtten (15) støtter motorsaven på træet under arbejdet. Der må aldrig arbejdes uden barkstøtte (15); kædesaven kan rive operatøren fremad. Brug barkstøtten (15) ved savning i træstammer eller tykke grene. Brug af barkstøtten (15) øger arbejdssikkerheden, reducerer personlig belastning under arbejdet, ligesom vibrationer formindskes.

Barkstøtten (15) skal altid være anbragt på træstammen, når kædesaven benyttes. Brug det bageste håndtag (11) til at presse barkstøtten (15) ind mod træstammen. Til skæring trykker man det forreste håndtag (2) i retning af skærelinjen. Barkstøt - ten (15) skal evt. flyttes løbende i takt med snitføringen.

6.8 Forsigtighedsforanstaltninger mod tilbageslag

ADVARSEL

Vær opmærksom på tilbageslag under arbejdet med maskinen. Fare for personskade. Man undgår tilbageslag via forsigtig og korrekt saveteknik.

• Berøring med skinnespidsen kan nogle gange medføre en uventet bagudrettet reaktion, hvor styreskinnen slås opad og ind mod brugeren (fig. 12).
• Der kan opstå tilbageslag, hvis spidsen af styreskinnen rører ved en genstand, eller hvis træet bøjer sig, og savkæden sætter sig fast i snittet.
• Før savkæden føres i snitområdet, kan motorsaven glide ud til siden eller komme til at hoppe.
  • (Pas på! ∅get fare for tilbageslag!)
• Hvis savkæden fastklemmes ved styreskinnens overkant, kan kædesaven støde hurtigt og ukontrolleret tilbage i retning mod brugeren (se fig. 12).
• Hvis savkæden fastklemmes ved styreskinnens underkant, kan kædesaven hurtigt og ukontrolleret trække sig tilbage i retning væk fra brugeren (se fig. 13).
• Vær ekstremt forsigtig, når du indsætter kædesavens savkæde i et allerede påbegyndt snit for at fortsætte savningen.
• Undlad at save i grene eller træstykker, der kan ændre deres position under saveprocessen, eller hvor snittet lukker sig under saveprocessen.
• Enhver af disse reaktioner kan medføre, at du mister kontrollen over saven og eventuelt får alvorlige personskader. Stol ikke udelukkende på sikkerhedsanordningerne, der er indbygge i den batteridrevne kædesav. Som bruger af en kædesav skal du træffe diverse foranstaltninger, så du kan arbejde uden at komme ud for ulykker og personskader.

Et tilbageslag er konsekvensen af forkert eller fejlagtig brug. Det kan forhindres ved bestemte forholdsregler, som er beskrevet nedenfor:

• Hold den batteridrevne kædesav fast med begge hænder, så tommelfingeren og de andre fingre omslutter grebene på den batteridrevne kædesav. Din krop og dine arme skal være i en sådan position, at de kan modstå kræfterne ved tilbage-slag. Hvis der træffes egnede foranstaltninger, kan brugeren modstå tilbageagskræfterne. Giv aldrig slip på kædesaven (se fig. 7).
• Undgå en unormal kropsholdning, og skær ikke over skulderhøjde. Derved undgår du utilsigtet berøring med skinnespidsen, og du får bedre kontrol over den batteridrevne kædesav i uventede situationer.
• Brug kun reserveskinner og savkæder, der er foreskrevet af producenten. Forkerte reserveskinner og savkæder kan medføre tilbageslag, og/eller at savkæden brister.
• Overhold producentens anvisninger omkring slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.
• Undlad at save med spidsen af styreskinnen. Fare for tilbageslag.

• Sørg for, at der ikke er søm eller metalstykker i skæreområdet. Vær særligt opmærksom på søm eller jernstykker omkring skæreområdet. Vær også forsigtig, når du saver i hårdt træ, hvor savkæden kan sætte sig fast. Herved kan der ske tilbageslag.

• Start snittet med fuld kraft, og hold altid kædesaven kørende med maks. hastighed under savningen.

• Sørg for, at der ikke findes genstande på jorden, som du kan snuble over.

6.9 Restrisici

⚠️ FARE

FARE FOR PERSONSKADE!

Kontakt med savkæden kan medføre livsfarlige snitsår. Grib aldrig ind i savkæden, mens den er i drift.

FARE FOR TILBAGESLAG!

Tilbageslag kan medføre livsfarlige snitsår.

FARE FOR FORBRÆNDING!

Kæde og styreskinne bliver varme under driften.

7. Tekniske data

Vægt utanket, uden skæresæt 5,5 kg

Vægt utanket, med skæresæt 6,4 kg

Brændstoftank ...... ca. 550 cm ^3 (0,55 l)

Tank til kædesmøreolie......ca. 260 cm ^3 (0,26 l)

Brugbar snitlængde* 36 cm

Styreskinne ....40 cm (16")

Maks. kædehastighed 22 m/s

Kædedeling....8,255 mm (0,325")

Drivledstykkelse....1,47 mm (0,058")

Savkædetype....KANGXIN .....,325,058-64

Styreskinnetype ....KANGXIN .....BE16-64-5810P

Kædehjul tandantal/deling....7 tænder/8,255 mm (0,325")

Motor slagvolumen 46 cm ^3

Maks. motoreffekt iht. ISO 7293....1,8 kW

Tomgangshastighed n _0 ....3100 ± 300 min ^-1

Omdrejningstal n max 11000 min ^-1

Tændrør.....L8RTC

* Den faktiske snitlængde kan være mindre end den angivne snitlængde.

Støjværdierne er bestemt i overensstemmelse med ISO 22868.

Støj

Lydtryksniveau L _pA 98,6 dB

Usikkerhed K _nA 3 dB

Målt lydeffektniveau L _WA 109,9 dB

Garanteret lydeffektniveau L _WA ......114,0 dB

Usikkerhed K_WA .....3 dB

Oplysninger om støjemission i henhold til produktsikkerhedsloven (ProdSG) eller EF-maskindirektiv: Lydtryksniveauet på arbejdspladsen kan overstige 80 dB.

I så fald er lydbeskyttelsesforanstaltninger obligatoriske (f.eks. benyttelse af egnet og tilsigtet høreværn samt indlæggelse af regelmæssige pauser).

Vibrationsværdierne er bestemt i overensstemmelse med ISO 22867.

Vibration

Vibrationsværdi på det bageste håndtag....7,07 m/s ^2 Vibrationsværdi på det forreste håndtag....6,67 m/s ^2 Usikkerhed K....1,5 m/s ^2

⚠ ADVARSEL

Undgå vibrationsrisici, f.eks. risiko for "hvide fingre" (kreds- løbsforstyrrelser) ved hjælp af hyppige arbejdspauser, hvor du f.eks. gnider håndfladerne mod hinanden.

ADVARSEL

Den faktiske vibrationsemissionsværdi under brug af maskinen kan afvige fra den, der er angivet i brugsanvisningen eller af producenten. Dette kan være forårsaget af følgende påvirkningsfaktorer, som bør tages i betragtning før hver brug og/eller under brug:

• Anvendes maskinen korrekt
- Er den anvendte skæringsmetode den rigtige til det pågældende materiale, eller arbejdes der korrekt.
- Er maskinen i korrekt brugstilstand
- Skæreværktøjets skarphed og/eller korrekt skæreværktøj
- Er håndtagene - evt. vibrationshåndtagene (ekstraudstyr) - monteret, og sidder disse fast på maskinens krop.

8. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage- og transport-sikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Fjern lysguiden fra startsnoretrækket (4)

PAS PÅ

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Før ibrugtagning

9.1 Montering af styreskinne (16) og savkæde (17) (fig. 2, 3)

⚠ PAS PÅ

Udfør altid montering og indstillinger på maskinen med slukket motor, og tag tændrørshætten (31) af.

⚠ ADVARSEL

Fare for personskade!

Benyt altid beskyttelseshandsker, når du rører ved savkæden (17). Fare for personskade pga. skarpe tænder!

Bemærk

En ny savkæde (17) udvider sig og skal efterstrammes ofte. Kontrollér kædespændingen regelmæssigt efter hvert snit, og foretag justering efter behov.

Afhængig af sliddet kan styreskinnen (16) vendes.

1. Stil kædesaven på et plant, stabilt underlag.
2. Træk evt. den forreste håndbeskyttelse (1) helt tilbage til anslag for at løsne kædebremsen.
3. Fjern begge fastgørelsesmøtrikker (20) med tændrørsnøglen (29).
4. Skub styreskinnens (16) langhul hen over de to udragende bolte.
5. Læg savkæden (17) på kædehjulets (26) fortanding. Indfør savkæden (17) præcist i den retning, der er angivet på styreskinnen (16). I spidsen af styreskinnen (16) er der et styrehjul, i hvis fortanding savkæden (17) skal indsættes.
6. Træk en smule i styreskinnen (16) for at forstramme savkæden (17) en smule.
7. Sæt kædehjulsafdækningen (22) på. Sørg for, at den indvendige kædespændestift (23) passer i den passende boring (25) i styreskinnen (16). Juster evt. kædestrammeskruen (21) med kærvskruetrækkeren (29).
8. Skru begge fastgørelsesmøtrikker (20) på med hånden. Vær opmærksom på, at disse endnu ikke skal spændes fast.
9. Drej kædestrammeskruen (21) i urets retning med kærvs- kruetrækkeren (29), indtil den nederste del af savkæden (17) glider ind i styreskinnen (16). Savkæden (17) skal ligge an mod skinnens underside. Med løsnet kædebremse skal savkæden (17) kunne trækkes hen over styreskinnen (16) med hånden.
10. Spænd begge fastgørelsesmøtrikker (20) fast med tændrørsnøglen (29).

9.2 Blanding af brændstof (fig. 2)

Motoren skal drives af en brændstofblanding bestående af benzin og motorolie.

⚠ ADVARSEL

Undgå direkte hudkontakt med brændstof og indånding af brændstofdampe.

Brug kun en blanding af blyfri benzin (min. 95 RON) og speciel 2-takts-motorolie (JASO FD/ISO - L - EGD). Bland brændstof-blandingen i henhold til brændstofblandingstabellen.

Kom den korrekte mængde benzin og 2-takts-olie i den medfølgende blandebeholder (28) (se "Brændstof-blandingstabel"). Ryst herefter blandingsbeholderen (28) grundigt.

9.2.1 Brændstof-blandingstabel

Blandingsmetode: 40 dele benzin blandes med 1 del olie Benzin......2-taktsolie 0,5 liter......12,5 ml

9.3 Påfyldning af brændstof (fig. 1)

ADVARSEL

Påfyld kun brændstof, när motoren er slukket og afkølet. Brandfare!

1. Rengør altid området omkring tanklukningen (13) inden påfyldning for at forhindre, at der kommer snavs ned i brændstoftanken. Dette gøres med en tør, fnugfri klud.
2. Læg maskinen på siden, så brændstof-lukningen (13) vender opad.
3. Klap lasken (13a) op.
4. Drej brændstoflukningen (13) imod urets retning, og åbn den. Brændstoflukningen (13) er forbundet med en tabsbeskyttelse i brændstoftanken og kan således ikke falde ned.
5. Fyld brændstofblandingen i brændstoftanken. Undgå at spilde brændstof under påfyldningen, og undlad at fylde brændstoftanken til randen.
6. Tør straks spildt brændstof op.
7. Drej brændstoflukningen (13) i urets retning for at lukke den til.
8. Klap lasken (13a) i igen.

BEMÆRK

Efter hver brændstofpåfyldning skal man også kontrollere kædeolien.

9.4 Påfyldning af kædeolie (fig. 1)

ADVARSEL

Påfyld kun savkædeolie, när motoren er slukket og afkølet. Brandfare!

Arbejd aldrig uden kædesmøring! Hvis savkæden løber tør, ødelægges skæresættet i løbet af kort tid.

Inden påbegyndelse af arbejdet skal man altid kontrollere kædesmøringen.

BEMÆRK

Brug kun savkædeolie. Fortrinsvis biologisk nedbrydelig olie. Undlad brug af spildolie mv.

Under arbejdet skal man kontrollere, om kædesmøringen fungerer.

1. Rengør altid området omkring kædeolielukningen (14) inden påfyldning, så der ikke kommer smuds ned i kædeolietanken. Dette gøres med en tør, fnugfri klud.
2. Læg maskinen på siden, så kædeolie-lukningen (14) vender opad.
3. Klap lasken (14a) op.

4. Drej kædeolie-lukningen (14) imod urets retning, og åbn den. Kædeolielukningen (14) er forbundet med en tabsbeskyttelse i kædeolietanken og kan således ikke falde ned.

5. Fyld den medfølgende bio-kædeolie (27) i kædeolietanken. Undgå at spilde kædeolie (27) under tankningen, og undlad at fylde kædeolietanken til randen.

6. Tør straks spildt kædeolie (27) op.
7. Drej kædeolielukningen (14) i urets retning for at lukke den til.
8. Klap lasken (14a) i igen.

9.5 Stramning og kontrol af savkæde

ADVARSEL

Ifør dig beskyttelseshandsker! Fare for personskade pga. skarpe tænder!

Kontrollér kædestramningen med jævne mellemrum før hver ibrugtagning.

1. Inden stramningen skal man løsne begge fastgørelsesmøtrikker (20) en smule med tændrørsnøglen (29).
2. Drej kædestrammeskruen (21) med kærvskruetrækkeren (29) i urets retning for at øge stramningen.
3. Spænd begge fastgørelsesmøtrikker (20) fast med tændrørsnøglen (29).
4. Savkæden (17) skal ligge an mod sværdets underside. Kontrollér, om savkæden (17) kan trækkes manuelt over styreskinnen (16) (med kædebremsen løsnet trækker man den forreste håndbeskyttelse (1) bagud).

BEMÆRK

En ny savkæde (17) udvider sig og skal efterstrammes ofte.

10. Ibrugtagning

⚠ FORSIGTIG

Overhold gældende lovgivning vedr. støjbeskyttelse.

Arbejdsinstrukser

Sørg for at blive fortrolig kædesaven inden ibrugtagningen.

Det er obligatorisk at kontrollere motorsaven omhyggeligt for eventuelle skader før hver brug, eller efter at den er blevet tabt.

Hvis der konstateres en skade, skal denne straks udbedres af dig eller på et autoriseret servicecenter. Kontrollér inden hver ibrugtagning kædesaven på følgende punkter:

• Korrekt montering af styreskinnen
• Monterings-/løberetning, samt problemfri (skarp) savkæde
• Savkædens spænding (ny kæde kontrolleres og efterjusteres gentagne gange)
• Kædesmøringens funktion
  • Kædebremsens funktion
• Koblingens funktion (i kædebevægelse i tomgang)
• at drivmiddelsystemet er tæt;
• at beskyttelsesanordningerne og skæreanordningen er i fejl-fri tilstand og intakte;
• at samtlige forskruninger sidder ordentligt fast;
• at alle dele går let og ubesværet.

BEMÆRK

Kædesaven har ingen startgasspærre.

10.1 Start af motoren (fig. 4 - 6)

⚠ PAS PÅ

Træk altid startsnoretrækket (4) lige ud. Hold fast i startsnoretrækkets greb (4), når startsnoretrækket (4) trækker sig ind igen. Lad aldrig startsnoretrækket (4) springe tilbage af sig selv.

10.1.1 Start af kold motor

⚠ ADVARSEL

Inden hver ibrugtagning skal man aktivere kædebremsen (pres forreste håndbeskyttelse (1) frem).

⚠ PAS PÅ

Lad aldrig startsnoretrækket (4) springe tilbage af sig selv. Dette kan medføre skader.

1. Fjern afdækningen (30) fra styreskinnen (16).
2. Stil kædesaven på et stabilt og plant underlag. Savkæden (17) må da ikke røre ved jorden.
3. Tryk den forreste håndbeskyttelse (1) fremad, til den går i indgreb. Savkæden (17) blokeres af kædebremsen.
   ind Stil Tænd/Sluk-armen (6) i pos. „I“.
4. Tryk 6 gange på brændstofpumpen „Primer“ (7).
5. Træk koldstartarmen (chokeren) (8) ud ( ).
6. Anbring skosnuden i den bageste håndbeskyttelse (12) (se fig. 5).
7. Hold kædesaven fast i det forreste håndtag (2), og træk startsnoretrækket (4) langsomt ud, til den første modstand mærkes.
8. Træk nu hurtigt i startsnoretrækket (4), til motoren går i gang. Skulle motoren ikke starte, gentages processen. Så længe koldstartarmen (chokeren) (8) er trukket ud (N, vil motoren kun starte kortvarigt og går derefter ud igen.
9. Så snart motoren er gået ud, aktiverer man spærreknappen til gasregulatoren (9) og gashåndtaget (10) på samme tid. Koldstartarmen (chokeren) (8) springer automatisk i driftsstillingen „Varmstart“.
10. Træk derefter igen hurtigt i startsnoretrækket (4), til motoren starter.

Hvis motoren ikke starter efter flere forsøg, henvises der til kapitlet "Afhjælpning af fejl".

BEMÆRK

Ved høje udetemperaturer kan det ske, at motoren skal startes uden choker, selv når motoren er kold!

1. Løsn kædebremsen ved at trække den forreste håndbeskyttelse (1) tilbage (se fig. 6). FORSIGTIG! Kædebremsen er nu løsnet. Hvis man aktiverer gashåndtaget (10) sammen med spærreknappen til gasregulatoren (9), starter savkæden (17).

10.1.2 Start af varm motor

(maskinen har været stoppet i mindre end 15-20 minutter.)

⚠ ADVARSEL

Inden hver ibrugtagning skal man aktivere kædebremsen (pres håndbeskyttelsen (1) frem).

1. Tryk den forreste håndbeskyttelse (1) fremad, til den går i indgreb. Savkæden (17) blokeres af kædebremsen.
2. Stil Tænd/Sluk-armen (6) i pos. „I“.
3. Tryk 6 gange på brændstofpumpen „Primer“ (7).
4. Der skal ikke trækkes i koldstartarmen (chokeren) (8) ved start af varm motor.
5. Anbring skosnuden i den bageste håndbeskyttelse (12) (se fig. 5).
6. Hold kædesaven fast i det forreste håndtag (2), og træk startsnoretrækket (4) langsomt ud, til den første modstand mærkes.
7. Træk derefter raskt i startsnoretrækket (4). Maskinen bør starte efter 1-2 træk. Hvis maskinen stadig ikke starter efter 6 træk, skal man gentage proessen under „Start af kold motor”.

10.2 Standsning af motoren

10.2.1 Nødstop-sekvens

Hvis det bliver nødvendigt at stoppe maskinen med det samme, skal man stille Tænd/Sluk-armen (6) i pos. "0" og holde den inde i denne position, indtil motoren er standset.

10.2.2 Normal sekvens

1. Slip gashåndtaget (10). Motoren overgår til tomgangsha- stighed.
2. Stil Tænd/Sluk-armen (6) i pos. "0", og hold den inde i denne position, indtil motoren er standset.

10.3 Drift i tomgang

⚠ PAS PÅ

I tomgang skal savkæden (17) stå stille. Hvis savkæden (17) roterer, skal man stoppe omdrejningstallet i tomgang!

BEMÆRK

Hvis savkæden (17) kører i tomgang, eller motoren stopper af sig selv, när gashåndtaget slippes, skal man justere karburatoren (se kapitel "Vedligeholdelse af karburatorindstillinger").

1. Løft kædesaven.
2. Hold fast i det forreste håndtag (2) med venstre hånd.
3. Hold fast i det bageste håndtag (11) med højre hånd. Herved hviler håndballerne på spærreknappen til gasregulatoren (9), og pegefingeren aktiverer gashåndtaget (10) (se fig. 7).
4. Motoren kører i tomgang, når gashåndtaget (10) aktiveres én gang.
5. Lad motoren varme op et lille stykke tid.

10.4 Kontrol og indstilling af kædesmøring

⚠ PAS PÅ

• Arbejd aldrig uden kædesmøring! Hvis savkæden løber tør, ødelægges skæresættet i løbet af kort tid.
• Inden påbegyndelse af arbejdet skal man altid kontrollere kædesmøringen.

Bemærk

Brug kun savkædeolie, fortrinsvis biologisk nedbrydelig olie. Undlad brug af spildolie mv.

Under arbejdet skal man kontrollere, om kædesmøringen fungerer.

Hold kædesaven kørende med det mellemste omdrejningstal over en afsavet træstub eller et passende underlag. Hvis smøringen er tilstrækkelig, dannes der en tynd oliefilm på træstubben eller overfladen (se fig. 8).

• Om nødvendigt kan kædesmøringen øges eller formindskes ved hjælp af oliereguleringsskruen (19).
• Dette gøres ved hjælp af den medfølgende kærvskruetrækker (29):
• Tryk først oliereguleringsskruen (19) ind, og drej den dernæst i urets retning for at reducere kædesmøringen.
• Tryk først oliereguleringsskruen (19) ind, og drej den dernæst imod urets retning for at øge kædesmøringen.

10.5 Kontrol af kædebremse

ADVARSEL

Kædebremsen skal kontrolleres før hver ibrugtagning.

Kædebremsen bremser omgående savkæden (17) i tilfælde af tilbageslag.

• Sørg for, at den forreste håndbeskyttelse (1) er fri for smuds og let kan bevæge sig.
• Start kædesaven som beskrevet i pkt. 10.1, og accelerer savkæden (17) til maks. hastighed (fuld gas).
• Aktiver den forreste håndbeskyttelse (1), mens savkæden (17) kører. Kædebremsen skal omgående bremse og blokere savkæden (17) ved maks. hastighed.

ADVARSEL

Forøget motorhastighed over for lang tid med blokeret kædebremse beskadiger motoren og kædedrevet.

Hvis savkæden (17) alligevel bevæger sig, skal man kontakte kundeservice.

11. Grundlæggende arbejdsinstruktioner til fældningsarbejde

ADVARSEL

Fare for personskade!

Save- og fældningsarbejde samt alt dermed forbundet arbejde må kun udføres af specialuddannede og instruerede personer.

Bemærk

Overhold de nationale regler for fældningsarbejde, og indhent oplysninger hos de ansvarlige myndigheder.

• Sørg for, at ingen kan komme til skade i forbindelse med nedfaldende grene og træer.
• Kun personer, der er nødvendige i forbindelse med fældningsarbejdet, må opholde sig i arbejdsområdet.
• Hold arbejdsområdet ved stammen frit og ryddeligt, så der er garanteret sikkert fodfæste for operatørerne.
• Hold flugtveje frie og ryddelige, så arbejdsområdet kan forlades hurtigt.
• Undlad at udføre fældningsarbejde i kraftig vind, i dårligt vejr eller ved dårlig sigtbarhed.
• Hold afstand til nærmeste arbejdsplads på mindst 2 1/2 trælængder.

• Start aldrig maskinen, før styreskinnen (16), savkæden (17) og kædehjulsafdækningen (22) er monteret korrekt.
• Skær ikke i træ, der ligger på jorden, og/eller forsøg ikke at save i rødder, der ikke stikker op af jorden. Undgå under alle omstændigheder, at savkæden (17) kommer ned i jorden, da dette straks vil gøre savkæden (17) uskarp.
• Hvis du ved et uheld rører ved en fast genstand med maskinen, skal du straks slukke for motoren og undersøge maskinen for eventuelle skader.
• Vedligehold maskinen omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at maskinens funktion er forringet. Få beskadigede dele repareret, før maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskinen.
• Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
• Hvis der skulle opstå en blokering mellem skærematerialet og savkæden (17), skal man straks slukke maskinen. Vent, indtil savkæden (17) er helt stoppet. Fjern tændrørshætten (31), og ifør dig skærebestandige handsker for at fjerne blokeringen.
• Hvis styreskinnen (sværdet) (16) skal fjernes, skal man følge anvisningerne beskrevet i afsnit 9.1. Efter fjernelse af blokeringen og genmontering skal der udføres en testkørsel. Hvis du bemærker vibrationer eller mekanisk støj, skal du ophøre med at arbejde og kontakte et autoriseret servicecenter. Hvis denne fare opstår oftere, anbefaler vi, at du følger et undervisningsforløb.
• Få maskinen serviceret af kvalificerede personer. Brug kun originale reservedele, der er anbefalet af producenten.

11.2 Fremstilling af forhug

Bemærk

Forhugget bestemmer faldretningen for det træ, der skal fældes.

Forhugget skal fremstilles vinkelret på faldretningen.

Sav så tæt på jorden som muligt.

Understøt kædesaven med barkstøtten (15).

11.2.1 Bestemmelse af fældningsretning - med mærke på maskinen (fig. 9)

Kædesaven har et fældningsmærke (32), som understøtter indjusteringen af motorsaven.

Sæt kædesaven an mod stammen. Fældningsmærket (32) viser dig træets sandsynlige fældningsretning.

11.2.2 Udførelse af forhug (fig. 10)

1. Start med at udskære forhugget A.
2. Forhuggets dybde skal være ca. 1/4 af træets diameter og have en vinkel på 45°-60°.

11.2.3 Kontrol af fældningsretning (fig. 11)

1. Læg kædesaven med styreskinnen (16) ind i forhuggets bund.
2. Fældningsmærket (32) vender i den sandsynlige fældningsretning.
3. Om nødvendigt kan man efterskære forhugget.

11.3 Udførelse af fældesnit (fig. 10)

1. Anbring fældesnittet B ca. 2-3 cm højere end forhugget A vandrette snit. Sørg for, at fældesnittet B udføres fuldstændigt vandret.
2. Lad ca. 1/10 af træets diameter, brudlisten C, stå foran fældesnittet B. Brudlisten C styrer træet mod jorden som et hængsel og sikrer det mod at vælte for tidligt.

⚠ ADVARSEL

Ulykkesfare!

Brudlisten C må under ingen omstændigheder saves i løbet af fældesnittet B, da træet ellers kan falde i en uforudsigelig retning!

Vær forberedt på, at når træet falder, kan det "skride" ukontrolleret på snittet.

Vær forberedt på, at når træet rammer jorden, kan det "springe" ukontrolleret i en bestemt retning.

- For at forhindre at kædesaven fastklemmes i fældesnittet B, skal man i tide banke aluminiums- eller plastkiler ind i fældesnittet B. Brug ikke jernkiler.

⚠ PAS PÅ

Materielle skader!

Sørg for, at kilen ikke kommer i berøring med savkæden (17). Den kan i så fald blive alvorligt beskadiget.

11.4 Afgreningsarbejde

• Vær som hovedregel opmærksom på faren fra tilbageslående grene.
• Stå ikke på den stamme, du afgrener.
• Undlad at save med skinnespidsen.
• Sav aldrig flere grene på én gang.
• Understøt så vidt muligt kædesaven med barkstøtten (15) under afgreningen.
• Ved slutningen af snittet skal du sørge for, at kædesaven kan svinge igennem grundet sin egenvægt. Den understøttes ikke længere i snittet, hvorfor du skal holde tilsvarende imod.
• Sørg for at stå fast, stabilt og sikkert under afgreningen.

11.4.1 Afgreningsarbejde i delstykker

Afkort lange og/eller tykke grene, inden du foretager det endelige skillesnit (se fig. 16). Ellers risikerer du, at savkæden (17) fastklemmes.

12. Bearbejdning af træ, som er under spænding

Den rigtige rækkefølge, når du bearbejder træ, der er under spænding, skal overholdes nøje. Ellers kan savkæden (17) blive fastklemt, eller der kan forekomme tilbageslag.

Er træ under spænding, skal der altid først saves ind på tryksiden. Først herefter kan skillesnittet gennemføres på træksiden. På denne måde undgås det, at savkæden (17) sætter sig fast.

⚠ PAS PÅ

Materielle skader!

Liggende træ må ikke røre ved jorden på undersiden af snitstedet, da savkæden (17) ellers kan blive beskadiget.

Tilbagestød (fig. 17)

- Hvis savkæden (17) fastklemmes ved styreskinnens (16) overkant, kan kædesaven støde hurtigt og ukontrolleret tilbage i retning mod brugeren.

Indtrækning (fig. 13)

- Hvis savkæden (17) fastklemmes ved styreskinnens (16) underkant, kan kædesaven hurtigt og ukontrolleret trække sig tilbage i retning væk fra brugeren.

Sikkert arbejde

• Hold maskinen i god brugstilstand for at forebygge person-skader.
• Hvis maskinen er faldet på jorden, skal man inspicere det for betydelige skader eller defekter.
• Brug ikke maskinen, hvis du står på en stige eller i en usikker position.
• Lad dig ikke friste til at udføre et uovervejet snit. Herved risikerer du at udsætte dig selv og andre for fare.
• Skift arbejdsstilling med jævne mellemrum. Langvarig brug af maskinen kan føre til vibrationsrelaterede kredsløbssygdomme i hænderne. Du kan dog forlænge brugsperioden ved at bruge egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at dit personlige anlæg for dårlig blodcirkulation, lave udetemperaturer eller høje gribekræfter under arbejdet reducerer brugsperioden.

12.1 Træstamme er bøjet nedad (fig. 14)

• Sav først aflastningssnittet 1 (ca. 1/3 af stammens diameter) på tryksiden (se fig. 14).
• Udfør dernæst skillesnittet 2 (ca. 2/3 af stammens diameter) på træksiden (se fig. 14).

12.2 Træstamme er bøjet opad (fig. 14)

• Sav først aflastningssnittet 1 (ca. 1/3 af stammens diameter) på tryksiden (se fig. 14).
• Udfør dernæst skillesnittet 2 (ca. 2/3 af stammens diameter) på træksiden (se fig. 14).

13. Transport

• Påsæt altid styreskinnens (30) afdækning under transport.
• Inden hver transport skal kædesaven slukkes, også over korte afstande. Under transport (også i køretøjer) skal maskinen sikres, så den ikke kan vælte, for at undgå tab af brændstof, skader eller personskader.
• Maskinen må kun bæres i det forreste håndtag (2). Styreskinnen (16) skal da vende bagud, væk fra kroppen (se fig. 15).
• Sørg for at holde den varme lyddæmper på afstand af kroppen. Fare for forbrænding!

Alle anvisninger vedrørende vedligeholdelse og rengøring skal udføres med jævne mellemrum og/eller dagligt og før hver brug. Forkert udført vedligeholdelse man medføre alvorlige materielle eller personskader. Hvis man ikke kan udføre dette arbejde selv, bør man kontakte en fagmand.

⚠ ADVARSEL

Fare for personskade!

Sluk altid for maskinen inden rengøringsarbejde, og tag tændrørshætten (31) af. (se afsnit 14.4 Vedligeholdelse af tændrør).

Bemærk

Efter hver brug skal maskinen rengøres grundigt.

Der må kun udføres det rengørings- og vedligeholdelsesarbejde, som er beskrevet i denne brugsanvisning. Alt yderligere arbejde skal udføres af fagfolk.

Vedligeholdelsesarbejde skal udføres med jævne mellemrum (se afsnit 14.10 Vedligeholdelsesintervaller).

14.1 Rengøring af motorenhed

ADVARSEL

Fare for forbrænding!

Undgå at røre ved varme lyddæmpere, cylindre eller køleribber.

• Hold så vidt muligt beskyttelsesanordninger, luftslidser og motorhuset fri for støv og snavs. Udblæs med trykluft med lavt tryk.
• Rengør maskinen med en fugtig klud og noget skyllemiddel med jævne mellemrum. Sørg for, at vand ikke kan trænge ind i maskinen.

14.2 Rengøring af luftfilter

Snavsede luftfiltre (3b) forringer motoreffekten, fordi karburatoren forsynes med for lidt luft.

Regelmæssig kontrol er derfor nødvendig. Luftfilteret (3b) bør kontrolleres med jævne mellemrum og renses efter behov.

Er luften meget støvet, skal luftfilteret (3b) kontrolleres oftere.

1. Åbn klemmelukningen for luftfilterafdækningen (5).
2. Fjern luftfilterafdækningen (3).
3. Skru luftfilterskruen (3a) ud.
4. Tag luftfilteret (3b) ud.
5. Rens luftfiltret (3b) via udbankning eller udblæsning (med lavt tryk).
6. Samlingen sker i omvendt rækkefølge.

⚠ PAS PÅ

Rengør aldrig luftfilteret med benzin eller brændbare oplosningsmidler.

14.3 Rengøring af kædedrev

ADVARSEL

Fare for personskade!

Benyt altid beskyttelseshandsker, när du rører ved savkæden (17). Fare for personskade pga. skarpe tænder!

Bemærk

Rengør kædedrevet efter hver brug.

1. Stil kædesaven på et plant, stabilt underlag.
2. Træk den forreste håndbeskyttelse (1) helt tilbage for at løsne kædebremsen (se fig. 6).
3. Skru kædestrammeskruen (21) med kærvskruetrækkeren (29) imod urets retning for at reducere stramningen.
4. Fjern begge fastgørelsesmøtrikker (20) med tændrørsnøglen (29).
5. Tag kædehjulsafdækningen (22) af.
6. Tag forsigtigt savkæden (17) af styreskinnen (16) og kædehjulet (26).
7. Fjern styreskinnen (16). Rengør disse med en pensel.
8. Rengør nu hele kædedrevsområdet og kædehjulsafdækningen (22) grundigt med en pensel eller via udblæsning (med lavt tryk).
9. Samlingen sker i omvendt rækkefølge.

14.4 Vedligeholdelse af tændrør

1. Afmonter luftfiltret (3b), som beskrevet i afsnit 14.2 Rengøring af luftfilter.
2. Fjern tændrørshætten (31) ved at dreje det til venstre og højre, samtidigt med at du trækker i det. Tændrørsstikket (31) må kun holdes og trækkes i selve stikket. Der må aldrig trækkes i kablet!
3. Løsn tændrøret med den medfølgende tændrørsnøgle (29).
4. Samlingen sker i omvendt rækkefølge.

Elektrodeafstand = 0,6 mm (afstand mellem de elektroder, mellem hvilke der genereres gnister). Kontrollér tændrøret første gang for snavs efter 10 driftstimer og rengør det i givet fald med en kobbertrådbørste.

Vedligehold herefter tændrøret hver 50. driftstime.

14.5 Vedligeholdelse af kædesmøring

- Se afsnit 10.4 Kontrol og indstilling af kædesmøring.

14.6 Vedligeholdelse karburatorindstillinger

- Hvis savkæden (17) kører i tomgang, eller motoren stopper af sig selv, när gashåndtaget slippes, skal man justere karburatoren.

Bemærk

Få karburatorindstillingerne (f.eks. omdrejningstal i tomgang) foretaget, men kun af en kvalificeret fagmand, for at undgå motorskader.

14.7 Vedligeholdelse af styreskinne

1. Fjern evt. opståede grater fra skinnekanten ved hjælp af en metalfil.
2. Rengør styreskinnens (16) rille ved hjælp af en pensel eller med trykluft (med lavt tryk). Udskift styreskinnen (16), så snart noten er slidt.
3. Drej styreskinnen (16) efter hver brug for at sikre jævn slitage.
4. Kontrollér, at tandhjulet i spidsen af styreskinnen (16) går let og ubesværet. Smør det evt. med lejeolie.

14.8 Montering af styreskinne og stramning af savkæde (fig. 3)

⚠ PAS PÅ

Foretag altid monteringen med motoren slukket.

ADVARSEL

Fare for personskade!

Benyt altid beskyttelseshandsker, när du rører ved savkæden. Fare for personskade pga. skarpe tænder!

1. Se afsnit 9.1. Montering af styreskinne og stramning af savkæde.

14.9 Opslibning og pleje af savkæde

ADVARSEL

Fare for personskade!

Savkædens tænder er meget skarpe; for at undgå risikoen for personskader bør man altid bære tykke handsker ved håndtering! Hold kædesaven i god driftstilstand; der kan kun arbejdes effektivt med kædesaven, hvis savkæden er skarp, godt smurt og korrekt spændt. Herved reduceres også faren for tilbageslag.

Den korrekt opslebne savkæde (17)

En korrekt opslebet savkæde (17) går ubesværet gennem træet og kræver meget lidt tryk. Undlad at arbejde med stump eller beskadiget savkæde (17).

Det øger den fysiske anstrengelse, øger vibrationerne og fører til utilfredsstillende resultater samt højere slitage.

• Rengør savkæden (17) med jævne mellemrum.
• Kontrollér savkæden (17) for brud i leddene og for beskadigede nitter.
• Opslibning af en savkæde (17) må kun udføres af erfarne brugere!
• Overhold nedenstående vinkler og mål. Hvis savkæden (17) ikke er ordentligt slebet, eller dybdemålet er for lille, er der større risiko for tilbageslag og deraf følgende personskader! Savkæden (17) kan ikke fastgøres på styreskinnen (16). Det er derfor bedst først at tage savkæden (17) af styreskinnen (16) og derefter opslibe den.
• Vælg et opslibningsredskab, der passer til kædedelingen.

Kædedelingen (f.eks. 3/8") er markeret i dybdemålet for hver kniv.

Brug kun specialfile til savkæder!

Andre file har forkert form og forkert udskæring. Vælg den fil-diameter, der passer til kædedelingen. Vær også opmærksom på følgende vinkler, når du opsliber skæreled.

A B

A = filvinkel

B = sidepladens vinkel

Vinklen skal desuden bevares for samtlige skæreled.

Hvis vinklerne er uregelmæssige, vil savkæden (17) løbe uregelmæssigt, slides hurtigt og knække for tidligt.

Da disse krav kun kan opfyldes med tilstrækkelig og regelmæssig øvelse:

• Benyt en filholder.

• Ved manuel opslibning af savkæden (17) skal der anvendes en filholder. De korrekte filvinkler er markeret derpå.

• Hold filen vandret (i den korrekte vinkel i forhold til styreskinnen (16)), og fil i henhold til vinkelmarkeringen på filholderen. Støt filholderen på tandtaget og dybdebegrænseren.

• Fil altid skæreleddet indefra og ud.
• Filen sliber kun i fremadretning. Løft den under returbevægelsen.
• Rør ikke ved driv- og forbindelsesleddene med filen.
• Drej filen regelmæssigt videre for at undgå ensidig slitage.
• Fjern graten fra snitkanterne med et stykke hårdt træ.

Alle skæreled skal have samme længde, da de ellers også vil have forskellig højde.

Det vil få savkæden (17) til at løbe uregelmæssigt og øge risikoen for, at den går i stykker.

14.10 Vedligeholdelsesintervaller

De her anførte oplysninger gælder for normale brugsforhold. Under vanskelige forhold, f.eks kraftig støvudvikling og længere daglig arbejdstid, bør de angivne intervaller afkortes i overensstemmelse hermed.

Maskindel Handling	Inden arbejdsstart	Hver uge Ved fejl	Ved skader Efter behov
Kædesmøring Kontrolleres		X
Savkæde (17) Kontrolleres for skarp tilstand		X
Styreskinne (16) Kontrolleres (slitage, beskadigelse)		X

14.11 Service informationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Savkæde, styreskinne, kædehjul, kædeolie, motorolie, barkstøtte, kædefangudstyr, tændrør, luftfilter, brændstoffilter, kædeoliefilter

Benyt kun originale reserve- og tilbehørsdele fra producenten. Manglende iagttagelse af denne forskrift kan forringe ydelsen, forårsage personskader og bevirke, at garantien bortfalder.

Vigtig henvisning ifm. reparation:

Ved returnering af maskinen til reparation skal man være opmærksom på, at maskinen af sikkerhedsmæssige årsager er tømt for olie- og brændstof, før den sendes til servicestationen.

Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Maskintype
• Maskinens artikelnummer

Høreværn 7909601702

Beskyttelsesbriller 7909601701

Godkendt skæresæt

Savkæde

Kangxin,325,058-64 7910100733

Styreskinne

Kangxin BE16-64-5810P 7910100746

15. Opbevaring

• Påsæt altid styreskinnens afdækning (30) under opbevaring.
• Tændrørsnøglen / kærvskruetrækkeren (29) kan opbevares på siden af styreskinnens (30) afdækning (fig. 18).
• Rengør og vedligehold maskinen inden hver opbevaring; se kapitel "14. Rengøring og vedligeholdelse".
• Opbevar maskinen på et sikkert, tört, frostfrit, godt ventileret sted, hvor det er beskyttet mod vejrlig. Opbevaring udendørs kan ikke anbefales. Den skal sikres mod uautoriseret adgang.
• Tøm olie- og/eller brændstoftanken med en opsugningspumpe.

ADVARSEL

Fjern ikke benzinen i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosion eller brand.

- Start motoren, og lad den køre, indtil resten af benzinen er brugt op

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

17. Afhjælpning af fejl

Brændstof og olie

• Inden maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

Fejl Mulig årsag Afhjælpning
Motoren starter ikke, eller den er startet, men kører ikke videre.	Forkert startprocedure. Læs anvisningerne i denne brugsanvisning.
	Forkert indstillet karburatorblanding.	Karburatoren skal justeres af en autoriseret kundeservice.
	Tilsodet tændrør. Rens/juster tændrøret, eller isæt et nyt.
	Tilstoppet brændstofffilter. Udskift brændstofffilteret.
Motoren starter, men ikke med fuld effekt	Tilsmudset luftfilter (3b) Rensning af luftfilter (3b)
Motoren kører uregelmæssigt	Forkert elektrodeafstand på tændrør Rens tændrøret, og indstil elektrodeafstanden, eller indsæt et nyt tændrør
Tilsodet eller fugtigt tændrør	Forkert karburatorindstilling Få indstillet karburatoren, og rens evt. tændrør eller isæt et nyt

18. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.
  Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

- Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.

- For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

18.1 Afvikling i garantitilfælde

For at sikre en hurtig behandling af dit anliggende skal du følgende nedenstående anvisninger:

• Ved alle forespørgsel bedes du holde kassebonen og varenummeret (f.eks. IAN 458204_2404) klar som bevis for købet.
• Varenummeret fremgår af typeskiltet på produktet, en gravure på produktet, forsiden af din vejledning (forneden til venstre) eller mærkaten på bag- eller undersiden af produktet.
• Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
• Et produkt, som registreres som defekt, kan du efterfølgende sende portofrit til den serviceadresse, du får oplyst, med vedlæggelse af kvitteringen (kassebon) og oplysning om manglen, og hvornår den er opstået.
• På parkside-diy.com kan du se og downloade denne og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land, og søg efter brugsanvisninger ved hjælp af søgebilledet. Ved at indtaste varenummeret (IAN) 458204_2404 kommer du til brugsanvisningen for din vare.

Servicekontakt (DK):

Navn:Sotek

Charlottevej 30 E

DK - 4270 Hong

Telefon: [phone]

E-mail: [e-mail]

Hjemsted: Danmark

PDF ONLINE parkside-diy.com
