BRUGSANVISNING CDP 75 MKII Dantherm

Læs hele manualen, inden aggregatet startes første gang. Det er vigtigt at kende den korrekte driftsprocedure for aggregatet og alle sikkerhedsforanstaltningerne for at undgå mulig skade på materiel og/eller mandskab.

Apparatet må ikke være tilgængeligt for offentlig adgang. Det skal installeres enten i et separat maskinrum / teknik rum eller lignende, eller installeres i en højde af mindst 2,5 meter over jorden.

Indhold

Denne servicemanual dækker følgende emner:

Emne	Se side
DA-Introduktion	4
Generelle oplysninger	5
Produkt- og funktionsbeskrivelse	6
Display	8
Hygrostat og ekstra styringsmuligheder	11
Montage- og installationsvejledning	13
Servicevejledning	17
Fejlfindingsvejledning	18
Teknisk information	19
Serviceaftale	20

Generelle oplysninger

Introduktion	Dette afsnit giver dig generel information omkring aggregatet og denne servicemanual.
Manualens vare-nummer	Denne servicemanual har varenummer 087762.
Målgruppe	Servicemanualens målgruppe er de teknikere, der installerer aggregatet samt foretager forebyggende vedligeholdelse og udskifter dele ved fejl.Servicemanalen er målrettet brugerne, samt de teknikere der udfører forebyggende vedligeholdelse og reparationer.Dette apparat kan anvendes af børn fra 8 år samt af personer med nedsatte fysiske, sensoriske eller mentale funktioner eller manglende erfaring eller viden, hvis de er under opsyn eller har modtaget instruktioner vedrørende sikker brug af apparatet og forstår de farer, der følger med. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
Copyright	Kopiering af servicemanalen eller dele af den er ikke tilladt uden en skriftlig tilladelse fra Dantherm A/S.
Forbehold	Dantherm A/S forbeholder sig retten til til hver en tid at foretage ændringer og forbed-ringer på produktet og i servicemanalen uden forudgående meddelelse eller forpligtel-ser.
EU overensstem-melseserklæring	Dantherm A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar, at følgende produkt:Luftaffugter, type CDP 75/125 MKII/165:som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:2006/42/EC Maskindirektivet2014/35/EU Lavspændingsdirektivet2014/30/EU EMC-direktivet2011/65/EU RoHS direktivet- og er fremstillet i overensstemmelse med følgende normer:EN 60335-2-40 Standard for elektriske affugtereEN 12100 MaskinsikkerhedEN 61 000-6-3 Generisk standard for emissionEN 61 000-6-1 Generisk standard for immunitetSkive, 12.01.2016
Bortskaffelse	Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det foregå i henhold til nationale love og procedurer for at beskytte miljøet.Denne affugter indeholder kølemiddel R407C og kompressorolie. Kompressoren skal, i forbindelse med bortskaffelse, returneres til offentlig godkendt modtagestation.

Produkt- og funktionsbeskrivelse

Illustration

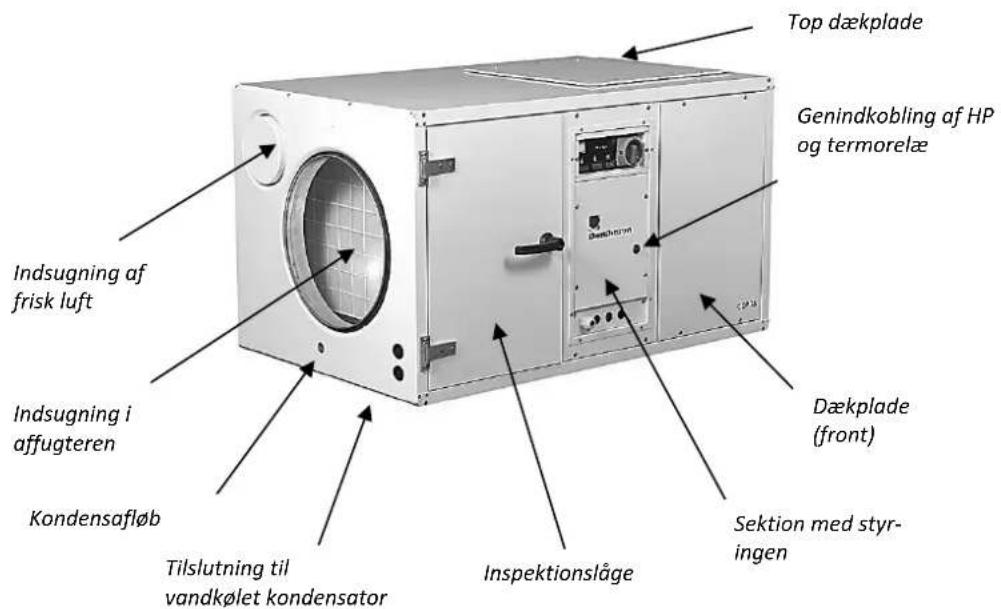

Illustration af CDP 75/125 MKII/165-seriens funktionsprincip:

Top dækplade Genindkobling af HP og termorelæ Indsugning af frisk luft Indsugning i affugteren Kondensafløb Tilslutning til vandkølet kondensator Inspektionslåge Dækplade (front) Sektion med styr-ingen

Dækplade med ventilator Udblæsning fra affugteren

Sådan fungerer af- fugteren

CDP 75 MK II, 125 MK II og 165 arbejder efter kondensationsprincippet.

Den fugtige rumluft suges ind i affugteren ved hjælp af en ventilator.

Inde i fordamperen afkøles luften, og når dens temperatur falder til under dugpunktet, udkondenseres luftens vanddampe til dråber, som ledes til afløb.

Den tørre og kolde luft ledes videre gennem kondensatoren, hvor den genopvarmes. Som følge af den varme der frigives ved vanddampenes kondensering samt varmetil-skuddet, der stammer fra kompressorens driftseffekt, tilføres luften mere varme end der blev fjernet fra den under afkølingen. Dette varmetilskud svarer omtrent til en temperaturstigning på 5 °C. Ved en stadig cirkulation af rumluften gennem affugteren vil rumluftens relative fugtighed efterhånden falde, hvorved der opnås en hurtig men skån som udtørring.

Fortsættes på næste side

Produkt- og funktionsbeskrivelse, fortsat

Ventilator	Benyttes der en vandvarmeflade vil ventilatoren starte, når varmen tilsluttes. Ventilato-ren fortsætter med at løbe i 30 sekunder efter at varmen er afbrudt. Dette er dog forud-sat, at vandvarmefladen er tilkoblet til styresignalet via klemme 1 og 2.Styres vandvarmefladen eksternt uden tilkobling til affugterens styring, vil ventilatoren ikke automatisk indkobles, når vandvarmefladen tilsluttes.Styringen til CDP 75 MK II/125 MK II/165 indeholder muligheden for at tilslutte en eks-tern ON/OFF kontakt for ind- og udkobling af kontinuerlig ventilation - dvs. uafhængig af affugtnings- og/eller varmebehov. Kontakten tilsluttes til klemme 7 og 8, og udgan-gen til kontakten er 12 V. Før tilslutning fjernes lusen ved klemme 7 og 8.
Kompressor	Start af kompressoren er begrænset af en timer på 6 minutter, der starter, når kompres-soren tilsluttes. Afbrydes kompressoren, skal timeren være udløbet, før kompressoren kan starte igen.Hver gang affugteren har været standset enten med hovedafbryderen eller via en hygro-stat er der i styringen indbygget en tidsforsinkelse på 75 sekunder før kompressoren starter igen.Dette er en sikkerhedsfunktion, som skal beskytte kompressoren mod overbelastning forårsaget af for højt tryk i kølekredsen ved start.
Lav- og højtryk-spressostat	På CDP 75 MK II, CDP 125 MK II og CDP 165 er der på affugterens inspektionsside en knap til genindkobling af højtrykspressostaten
Termorelæ	På CDP 125 MK II (3x400V) og CDP 165 (3x230V/3x400V) er der foruden en knap til genindkobling af højtrykspressostaten også en knap til genindkobling af termorelæet for beskyttelse af kompressoren.
"Klixon"	Kompressoren i CDP 75 MK II (1x230V) og CDP 125 MK II (1x230V) er beskyttet af en "Klixon" og ikke med et termorelæ

Display

På inspektionssiden af affugteren er der et display med lysdioder og trykknapper.

Lysdioderne i displayet indikerer forskellige driftstilstande. Betydningen af de enkelte lysdioder gennemgås nedenfor.

Illustration

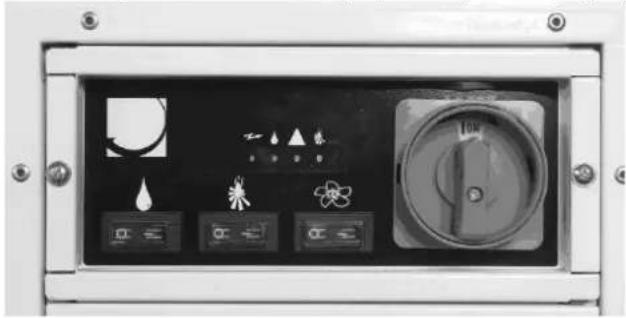

Denne illustration viser lysdioderne:

Lysdiodernes be- tydning

Nedenstående giver et overblik over lysdiodernes betydning: Hvis affugteren afbrydes og genindkobles via hovedafbryderen vil de fire øverste lysdioder på skift lyse grønt, inden affugterens driftstilstand fremgår af displayet.

Lysdiode		Beskrivelse
		Lyser konstant grønt, når affugteren er tilsluttet strømmen
		Lyser konstant grønt, når kompressoren er i drift og affugteren affugter
		Hvis der er tilsluttet en vandvarmeflade til affugteren vil lysdioden lyse konstant grønt, når varmen er tilsluttet

Fortsættes på næste side

Display, fortsat

Lysdiode	Beskrivelse
	Lynet lyser konstant grønt for at indikere, at strømmen er tilsluttet til anlægget. Lysdioderne med dråben og trekanten blinker grønt og lyser konstant rødt for at indikere, at der er fejl på affugteren via lavtrykspressostaten.Registrerer lavtrykspressostaten et for lavt tryk i kølekredsen, forårsaget af for lav temperatur over fordamperfladen, vil affugteren blive stoppet indtil det ønskede tryk er opnået, hvorefter lavtrykspressostaten automatisk genindkobler af-fugteren.Efter genindkoblingen vil lysdioden i trekanten blive slukket, og dråben vil fortsat blinke. Lynet lyser fortsat grønt.
	Når dråben blinker grønt og lynet lyser konstant grønt indikerer dette, at affugteren fungerer men der har været en fejl på affugteren via lavtrykspressostaten.Den blinkende dråbe slukkes ved at afbryde og starte affug-teren på hovedafbryderen
	Lynet lyser konstant grønt for at indikere, at strømmen er til-sluttet til anlægget. Lysdioderne med dråben og trekanten blinker grønt og lyser konstant rødt for at indikere, at høj-trykspressostaten eller termorelæet har afbrudt kompressoren, og affugteren er sat ud af drift.Registrerer højtrykspressostaten et for højt tryk i kølekredsen, forårsaget af en for høj temperatur over kondensatoren, vil kompressoren blive afbrudt og affugteren stoppes. Termorelæet vil ligeledes afbryde kompressoren og stoppe af-fugteren, hvis temperaturen i kompressoren bliver for høj. Afbrydes affugteren igen efter at højtrykspressostaten og termorelæet er blevet genindkoblet bør affugteren efterses. (Se afsnit 7 – Driftsforstyrrelser og afhjælpning). Den blinkende dråbe slukkes ved at afbryde og starte affugteren på hovedafbryderen.

Fortsættes på næste side

Display, fortsat

Trykknapper

På affugterens inspektionsside er der via trykknapper mulighed for at afbryde og genindkoble affugtningen, vandvarmefladen eller ventilatoren.

Illustration

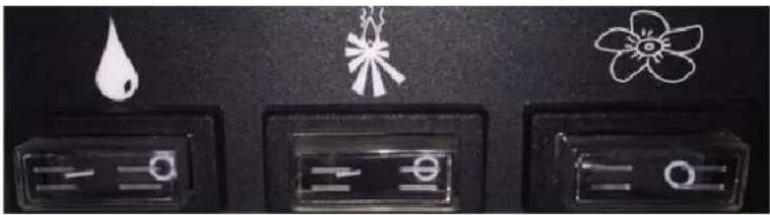

Denne illustration viser trykknapperne: Betydningen af de enkelte trykknapper gennemgås nedenfor

Trykknappernes po- Afbrydes eller genindkobles en af funktionerne skal trykknappen være placeret i hensitioner holdsvis position (A) eller (B):

——Genindkobling (B)

(O) Afbrydelse

Trykknappernes funktion

Nedenstående giver et overblik over trykknappernes funktion:

På trykknappen med dråbesymbolet kan affugtningen afbrydes (A) og genindkobles (B)

På trykknappen med bålet kan en vandvarmeflade afbrydes (A) og genindkobles (B)

I position (A) er ventilatoren afbrudt og kører kun efter behov - dvs. efter affugtnings- og/eller varmebehov.

I position (B) kører ventilatoren kontinuerligt - dvs. uafhængig af affugtnings- og/eller varmebehov

Hygrostat og ekstra styringsmuligheder

Hygrostat	Styringen er forberedt for tilkobling af en hygrostat til placering i det rum, der skal af-fugtes eller i indblæsningskanalen til affugteren.Hygrostat kan leveres som tilbehør.
Tilslutning af hyg-rostat	Følg denne vejledning for at tilslutte en hygrostat.Udgangen til hygrostaten er 12 V.
	Trin	Handling
	1	Hygrostaten monteres i klemme 3 og 4 efter fjernelse af lusen
Rumtermostat	Styringen er forberedt for tilkobling af en rumtermostat til placering i det rum, der skalaffugtes eller i udblæsningskanalen fra affugteren.Rumtermostat kan leveres som tilbehør.
Tilslutning af rum- termostat	Følg denne vejledning for at tilslutte en rumtermostat.Udgangen til rumtermostaten er 12 V.
	Trin	Handling
	1	Før tilslutningen fjernes lusen ved klemme 5 og 6 og termostaten monteres iklemme 5 og 6

Fortsættes på næste side

Hygrostat og ekstra styringsmuligheder, fortsat

Afrimning

I de tilfælde hvor CDP 75 MK II/125MK II/165 benyttes i et temperaturområde mellem 15 og 20°C bør affugteren sikres med en afrimningsføler på fordamperfladen.

Når afrimningsføleren registrerer en temperatur under 5°C, tolker styringen dette som isopbygning på fordamperfladen, hvilket tillades i 30 minutter. Herefter stoppes kompressoren og ventilatoren leder rumluften over fordamperfladen, indtil afrimningsføleren igen registrerer en temperatur over 5°C.

Denne afrimningsprocedure betegnes som passiv behovsstyret afrimning, idet afrimningen kun foretages, när behovet opstår.

Afrimningsføler leveres som tilbehør efter ønske. Med afrimningsføleren følger en monteringsvejledning.

Tilslutning af afrim- Følg denne vejledning for at tilslutte en afrimningsføler: ningsføler

Trin	Handling
1	Afrimningsføleren monteres i klemme 15 og 16 på printkortets klemrække
2	DIP Switch 3 og 6 indstilles på ON
3	Føleren placeres i følerlommen på fordamperfladen

Montage- og installationsvejledning

Introduktion

Dette afsnit indeholder alle nødvendige informationer for at kunne opstille affugteren korrekt.

Den elektriske installation er beskrevet nederst i afsnittet.

Placering af CDP 75 MK II/125/165

CDP 75 MK II, 125 MK II og 165 kan opstilles på en af følgende måder:

Opstillingsmåde	Bemærkninger
Gulv	Affugteren kan placeres på gulv.Ved placering på gulv skal affugteren være hævet tilstrækkeligt over gulvet for at sikre plads til afløb og vandlås
Bundvanger	Affugteren kan placeres på stødabsorberende bundvanger.Bundvangerne leveres som tilbehør efter ønske.
Vægophæng	Affugteren kan monteres på vægophæng.Ved montering af affugteren på en væg anbefales det at montere svingningsdæmpere mellem affugteren og vægophænget.Vægophænget leveres som tilbehør efter ønske.

Vigtigt

• Ved placering af affugteren skal der være fri adgang til affugterens inspektionsside
• Efter placering af affugteren påmonteres det medfølgende håndtag på inspektionslågen

Afløb for kondens- vand

Afløbet til kondensvandet er placeret på den side af affugteren, hvor rumluften suges ind i affugteren. Med affugteren følger en 0,5 m afløbsslange, som påsættes tilslutningsstudsen( 34 ) og fastspændes med det medfølgende spændebånd. Afløbsslangen ledes til afløb.

Vigtigt

• Afløbsledningen fra affugteren til afløbet skal have et fald på min. 2%
• Afløbsledningen skal forsynes med en vandlås for at sikre imod falsk luft via afløbsledningen
• Som alternativ kan en alm. kondensatpumpe monteres ved affugterens afløbsstuds, så kondensvandet pumpes til afløbet

Fortsættes på næste side

Montage- og installationsvejledning, fortsat

Udblæsning fra af- fugterens top

Afhængig af teknikrummets udformning kan det vælges at lede den affugtede luft ud gennem affugterens top. For at opnå udblæsning fra affugterens top skal ventilatoren flyttes, hvilket gøres på følgende måde:

Trin	Handling
1	Ledningen til ventilatoren afmonteres og frigøres af styringen på klemme 7 / 8
2	Afmonterer dækpladen med ventilatoren på
3	Top dækpladen afmonteres
4	Dækpladen med ventilatoren flyttes til toppen af affugteren
5	Top dækpladen monteres på affugterens gavl
6	Ledningen fra ventilatoren monteres i styringen på klemme 7 / 8

Flytning af inspekti- Affugterens inspektionsside kan flyttes til den modsatte side, hvilket gøres på følgende onssiden måde:

Trin	Handling
1	Dækpladen på affugterens bagside afmonteres
2	Inspektionslågen og dækpladen på affugterens forside afmonteres
3	Den midterste sektion med styringen afmonteres og flyttes gennem affugteren til bagsiden
4	Inspektionslågen og dækpladen (front) monteres på bagsiden
5	Dækpladen (bag) monteres på forsiden af affugteren

Kanaltislutning

Indsugnings- og udblæsningskanaler til og fra affugteren samt gitre skal være dimensioneret således, at det eksterne tryktab ikke overstiger nedenstående trykværdier afhængig af affugterens størrelse.

Hvis trykket er højere end de nedenstående værdier vil affugteren evt. slå fra via høj-trykspressostaten på grund af for ringe luftmængde over kondensatoren

	CDP 75 MK II	CDP 125 MK II	CDP 165
Pa	140	230	240

Fortsættes på næste side

Montage- og installationsvejledning, fortsat

Tilslutning til friskluftkanal	På den side af affugteren, hvor rumluften suges ind i affugteren er der en åbning for tilslutning af en friskluftkanal. Åbningen er dækket af et dæksel, som fjernes ved tilslutningen.Benyttes der tilslutning af friskluft bør der installeres en ventilator til udsugning af den ekstra mængde indblæste luft for at opretholde et komfortabelt undertryk i rummet samt for at undgå at fugt og eventuelle klordampe diffunderer gennem rummets vægge.En ekstern ventilator til udsugning af den ekstra mængde indblæste luft kan tilkobles klemme 7 og 8 på printkortet sammen med friskluftspjæld. Via denne tilkobling vil den eksterne ventilator starte sammen med friskluftspjæld. Klemme 7 og 8 må maksimalt belastes med 6A.
Maksimal friskluftmængde	Den maksimale friskluftmængde bør ikke overstige nedenstående mængder afhængig a aggregattype.En for stor friskluftmængde specielt om vinteren kan medføre isdannelse på fordampere- ren og dermed driftsstop via lavtrykspressostaten.
		CDP 75 MK II	CDP 125 MK II	CDP 165
	m^3/h	225	375	540
Vandvarmeflade	Til CDP 75 MK II, 125 MK II og 165 kan der tilsluttes en vandvarmeflade til opvarmning af udblæsningsluften fra affugterenVandvarmefladen er beregnet til montering i udblæsningskanalen. Fladen er forsynet med kanaltilslutningsstudse, således at den kan forbindes direkte til affugterens tilslut- ningsstuds.Tekniske data på vandvarmefladen er vist på side 125.
Tilslutning af vand- varmeflade	Styresignal til styring af en vandvarmeflade sker via klemme 1 og 2, og udgangen er 230 V/1A.Styringen er forberedt, så der kan tilkobles en rumtermostat på klemme 5 og 6. Udgan- gen til termostaten er 12 V, og før tilslutningen fjernes lusen ved klemme 5 og 6.Benyttes styresignalet til styring af vandvarmefladen samt en tilkoblet rumtermostat, vil vandvarmefladen altid blive afbrudt, når strømmen til affugteren afbrydes. Endvidere er det muligt via trykknappen med bålsymbolet at afbryde og genindkoble vandvarmefla- den, når denne er tilkoblet affugteren på den ovenfor anførte måde. (Se afsnit 4.3 Tryk- knap indikationer).
Vandkølet konden- sator	For at kunne lede et evt. varmeoverskud bort fra affugteren kan affugteren leveres med en vandkølet kondensator. Herved kan affugterens varmeoverskud overføres til vandet i swimmingpoolen i stedet for til rumluften.CDP 75 MK II, 125 MK II og 165 med vandkølet kondensator leveres med tilslutnings- studse (∅15 mm) af kobber. Ved brug af klemringsfittings kan tilslutningsstudsene sammenkobles med PEX rør, hvis den videre rørføring ikke skal være af kobber.Tekniske data på den vandkølede kondensator er vist på side 128.

Fortsættes på næste side

Montage- og installationsvejledning, fortsat

Tilslutning af vand-kølet kondensator	Til styring af den vandkølede kondensator anvendes normalt en temperaturstyret bas-sinvandspumpe, som starter automatisk, når en vis rumtemperatur er overskredet, og pumper bassinvandet gennem kondensatoren.Tilkoblingen af fremløbet sker ved tilslutningsstudsen med betegnelsen "IN" og tilbage-løbet ved tilslutningsstudsen med betegnelsen "OUT".
Tilslutning af strømforsyningen	Strømforsyningen til affugteren tilsluttes i henhold til typeskiltet. El-diagram over af-fugteren findes på side 141.Vigtigt! De lokale forskrifter for elektriske installationer skal overholdes!
Vandkvalitet	Anvisninger fra leverandøren af vandbehandlingsanlægget skal altid overholdes.
Med tilsætning af kemikalier	Flg. vejledende grænseværdier er gældende for svømmebassiner med tilsætning af ke-mikalier:
	Kemi	ppm
	Fri klorindhold	1,0-2,0
	Kombineret klorindhold	Maks. 1/3 af fri klorindhold
	pH	7,2-7,6
	Total alkalinitet	80-150
	Calcium hårdhed	250-450
	Total opløst faststof	< 2000
	Sulfater	< 360
Egenproduktion af klor	Flg. vejledende grænseværdier er gældende for svømmebassiner med egenproduktion af klor:
	Kemi	ppm
	Salt (NaCl)	2700-3400
	Total opløst faststof	< 5500
	pH	7,2-7,6
	Total alkalinitet	80-150
	Calcium hårdhed	250-450
	Sulfater	< 360
Langelier index	Det tilrådes at Langelier indexet anvendes for at sikre, at kombinationen af de forskel-lige vandparametre er acceptabel.Kontakt evt. Dantherm A/S.

Servicevejledning

Introduktion	Affugteren kræver meget begrænset vedligeholdelse for problemfri drift. Alle nødven-dige sikkerheds- og kontrolfunktioner er indbyggede. Ventilatormotoren/-motorerne og kompressoren er smurt for livstid og kræver ikke speciel vedligeholdelse.
Månedlig service	En gang om måneden bør affugterens indsugningsfilter efterses og i givet fald rengøres Derudover skal drypbakke og afløb rengøres for snavs, så vandet uhindret kan løbe ud. Følg denne vejledning for at udføre den månedlige service:
	Trin	Handling
	1	Affugterens inspektionslåge åbnes
	2	Filterrammen trækkes ud og filteret tages ud af rammen
	3	Filteret renses enten i lunkent sæbevand eller ved lettere tilsmudsning ved hjælp af en støvsuger
	4	Filteret sættes tilbage i rammen, og rammen skubbes på plads i affugteren
Årlig service	Affugteren bør én gang årligt efterses indvendigt for snavs. Følg denne vejledning for at udføre den årlige servicering:
	Trin	Handling
	1	Inspektionslågen åbnes og dækpladen (front) fjernes
	2	Støvsug affugteren, så støv og snavs fjernesVigtigt: Støvsug kondensatoren og ventilatorens hjul grundigt
	3	Afvask evt. fordamperen med sæbevand, hvis den er meget snavset
Service af kompo-nenterne	I de fleste tilfælde kan affugterens komponenter serviceres ved at afmontere inspekti-onslågen og dækpladerne. Er det ikke muligt at servicere komponenterne efter afmon-teringen af inspektionslågen og dækpladerne kan konsollen, hvorpå komponenterne er placeret rykkes ud.Vigtigt: Al service på komponenterne bør kun foretages af en tekniker.Service af komponenterne udføres på følgende måde:
	Trin	Handling
	1	Affugteren afbrydes på hovedafbryderen
	2	Inspektionslågen åbnes og dækpladen (front) afmonteres
	3	Den midterste sektion med styringen afmonteres
	4	Skruerne langs konsollen afmonteres
	5	Konsollen trækkes ud.Vigtigt: Skal konsollen trækkes helt ud af affugteren skal ledningen til venti-latoren afmonteres.

Fejlfindingsvejledning

Vigtigt!

Hvis affugteren ikke fungerer fejlfrit, skal den omgående tages ud af drift!

Fejlfinding

Benyt denne tabel for at lokalisere og afhjælpe et problem eller en fejl:

Fejl	Afhjælpning
Affugteren fungerer ikkeDer er ikke lys i lysdioderne på displayet	Kontroller eksterne sikringerKontroller om strømforsyningen til affugteren er i orden
Affugteren fungerer ikkeTrekanten på displayet lyser konstant rødt	Genindkobl højtrykspressostaten og termorelæetFungerer affugteren ikke efter gentagne genindkoblinger af højtrykspressostaten og termorelæet bør følgende kontrolleres:Kontroller om rumtemperaturen er mellem 20 og 38 °CKontroller om ventilatoren kørerKontroller om ind/udblæsningskanalerne er frie og om filteret er rent
Kompressoren kører ikkeLynet på displayet lyser grønt	Kontroller en eventuel rum- eller kanalhygrostat ved at indstille den til en lav relativ fugtighed f.eks. 10 - 20% RF.Starter affugteren ikke, bør rum- eller kanalhygrostaten kontrolleres for fejl.

Yderligere hjælp

Hvis De ikke kan finde årsagen til en driftsforstyrrelse, skal der slukkes for affugteren for at forhindre, at den bliver beskadiget. Sæt Dem i forbindelse med en servicemontør eller en Dantherm repræsentant.

Teknisk information

Data

Tekniske data:

Model	-	CDP 75 MK II	CDP 125 MK II	CDP 165
Arbejdsområde, fugt	%RF	40–100	40–100	40–100
Arbejdsområde, temperatur	°C	20–38	20–38	20–38
Lufty delse	m3/h	1500	2500	3600
Maksimum modtryk	Pa	140	230	240
Nettilslutning	V/Hz	1 × 230/50	1 × 230/503 × 400/50	3 × 230/503 × 400/50
Maksimum effektoptagelse	kW	2,0	2,8*/3,2**	4,3
Maksimum ampereforbrug	A	9,5	12,9* / 7,6**	20,2 / 11,5**
LRA	A	-	61	-
Kølemiddel	-	R407C	R407C	R407C
Kølemiddelfyldning	kg	2,1	5,2	6,8
GWP (Global Warming Potential)	-	1653
Lydniveau(1 m fra affugteren)	dB(A)	58	60	63
Vægt	kg	130	160	190
Dimension, H × L × B	mm	650x1155x725	850x1300x900	975x1400x1010

* Udførelse 1x230V ** Udførelse 3x230V / 3x400V

Serviceaftale

Introduktion	Aggregatet kan indeholde mekaniske og elektriske dele og er ofte placeret i et hårdt miljø, hvor komponenterne er udsatte for forskellige klimabetingelser. Derfor er forebyggende vedligeholdelse på aggregaterne nødvendig med regelmæssige tidsintervaller
Hotline	After Sales Support hos Dantherm A/S er klar til at hjælpe i tilfælde af problemer med e aggregat.For at kunne tilbyde hurtig og effektive hjælp, bedes følgende informationer oplyst, når Dantherm A/S kontaktes:NavnTelefonnr.Site/placering (aggregat)FirmaE-mailSerienummer/ordrenummerLandAggregattypeBeskrivelse af problemet
	Kontakt Dantherm A/S og bed om After Sales Support-afdelingen. Vi vil herefter sørge for at hjælpe så hurtigt som muligt:Tlf.: [phone]Fax: [phone]E-mail: [e-mail]
Forebyggende vedligeholdelse	Dantherm A/S tilbyder at udføre forebyggende vedligeholdelse på aggregater, således a de til hver en tid kører tilfredsstillende.
Reparation og ud-kald	I tilfælde af funktionsfejl på aggregatet tilbyder Dantherm A/S at udføre reparationer på aggregaterne. Aftalen omkring svartid og priser indgås mellem kunden og Dantherm A/S.
Setup	Dantherm A/S har etableret et netværk af servicepartnere til at foretage den forebyg-gende vedligeholdelse. Partnerne er uddannede og certificerede i de aktuelle aggrega-ter. Partneren medbringer et passende udvalg af reservedele, således at alle eventuelle reparationer kan udføres under samme besøg.Aftalen indgås med Dantherm A/S - og det overordnede ansvar for serviceaftalen ligger hos Dantherm A/S.
Yderligere infor-mationer	For yderligere informationer omkring reservedele:Dantherm A/STlf.: [phone]Webshop: shop.dantherm.comE-mail: [e-mail]

EN-Introduction

Overview

Warning

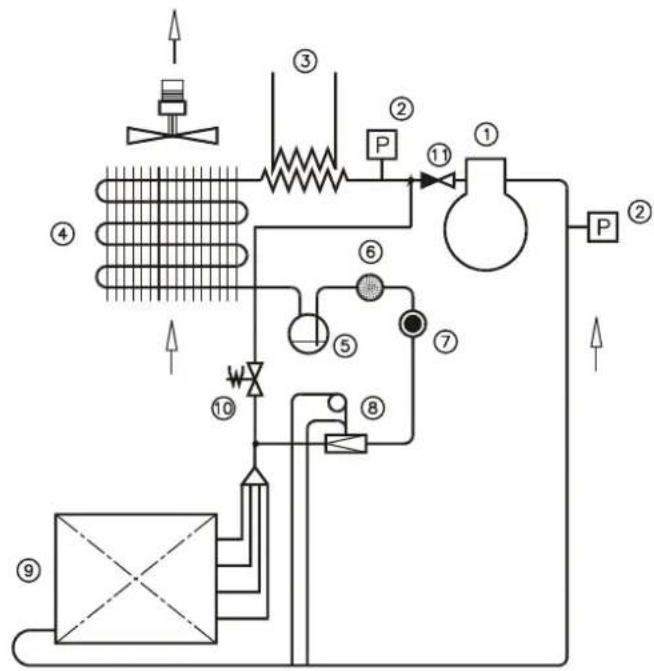

CDP 75 MK II CDP 75 MK II Kølekredsløb/Cooling

Circuit/Kältekreislauf/Circuit frigorifique, Холодильный контур/Холодильный контур/Circuito frigorifero, /Köldmediekretslopp

Nr./No.	FR	RU	IT
1	Compresseur	Компрессор	Compressore
2	Pressostat HP/BP	Реле высокого и низкого давления	Pressostato HP/LP
3	Condenseur à air	Конденсатор с воздушным охлаждением	Condensatore raffred- dato ad aria
4	Bouteille liquide	Ресивер	Sebatoio
5	Déshydrateur	Фильтр-осушитель	Filtro a secco
6	Voyant liquide	Смотровое стекло	Oblò d'ispezione
7	Détendeur thermostati- que	Термо- расширительный Вентиль	Valvola d'espansione termostatica
8	Évaporateur	Испаритель	Evaporatore
9	Électrovanne	Электромагнитный клапан	Valvola solenoide
10	Clapet anti-retour	Обратный клапан	Valvola di non-ritorno
Nr./No.	SE
1	Kompressor
2	HP/LP-tryckvakt
3	Luftkyld kondensator
4	Vätskebehållare
5	Torkfilter
6	Synglas
7	Expansionsventil
8	Förångare
9	Magnetventil
10	Backventil

CDP 75 MK II med vandkølet kondensator / with water-cooled condenser / mit wassergekühltem Verflüssiger / avec condenseur á eau / с водоохлаждаемым конденсатором / con consen-datore raffreddato ad acqua/med vattenkyld kondensor

Illustration

Рисунок

Nr./No.	DA	EN	DE
1	Kompressor	Compressor	Kompressor
2	HP/LP pressostat	HP/LP pressostat	HP/LP pressostat
3	Vandkølet kondensator	Water-cooled condenser	Wassergekühler Verflüssiger
4	Luftkølet kondensator	Air-cooled condenser	Luftgekühlter Verflüssiger
5	Væskebeholder	Receiver	Receiver
6	Tørrefilter	Filter drier	Trockenfilter
7	Skueglas	Sight glass	Schauglas
8	Termo ekspansionsventil	Thermostatic expansion valve	Thermostatisches Ex-pansionsventil
9	Fordamper	Evaporator	Verdampfer
10	Magnetventil	Solenoid valve	Magnetventil
11	Kontraventil	Non-return valve	Rückschlagventil

Fortsættes/continued overleaf/fortsetzt/Suite à la page suivante/Продолжение на след. стр./

CDP165 CDP165 Kølekredsløb/Cooling

Circuit/Kältekreislauf/Circuit frigorifique/Холодильный контур/Circuito frigorifero/Köldmediekretslopp

Nr./No.	FR	RU	IT
1	Compresseur	Компрессор	Compressore
2	Pressostat HP/BP	Реле высокого и низкого давления	Pressostato HP/LP
3	Condenseur à air	Водоохлаждаемый конденсатор	Condensatore raffred- dato ad aria
4	Bouteille liquide	Ресивер	Sebatoio
5	Déshydrateur	Фильтр-осушитель	Filtro a secco
6	Voyant liquide	Смотровое стекло	Oblò d'ispezione
7	Détendeur thermostati-que	Термо-расширительный вентиль	Valvola d'espansione termostatica
8	Évaporateur	Испаритель	Evaporatore
