BRUGSANVISNING IPD-4000-4WM-220 MSW

OBS! Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser. Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Beskrivelse af parameteren	Værdi af parameteren
Produktnavn	INFRAR∅D MALINGST∅RRING
Model	MSW-IPD-4000-4WM-220
Forsyningsspænding [V~] /Frekvens [Hz]	230/50
Strøm	1-faset
Nominel effekt [W]	4 x 1000
Kapslingsklasse	I
Beskyttelsesklasse IP	IP32
Dimensioner [Bredde x dybde x højde; mm]	590 x 1150 x 2500
Weight [kg]	44
Tidsinterval [min]	0-99
Temperaturområde [°C]	40–100*
	* Temperaturen afhænger af radiatorens indstilling og afstand fra overfladen, der skal behandles.
Maksimalt hærdeområde [mm]	1200 x 1000
Anvendelsesbetingelser	Omgivende temp. 5~+40 °CLuftfugtighed 20~95%

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolforklaring

Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.

Læs betjeningsvejledningen inden brug.

Produktet er genanvendeligt.

OBS! eller ADVARSEL! eller HUSK! beskriver en given situation. (generelt adverselsskilt)

OBS! Advarsel mod elektrisk stød!

OBS! Fare for at knuse hænder

Obs! Varm overflade kan forårsage forbrændinger!

	Udelukkende til indendørs brug.
	OBS! Brug ikke denne enhed i nærheden af badekar, brusere, håndvaske og andre beholdere, der indeholder vand.
	Under brug danner udstyret magnetfelt omkring sig, der kan medføre ukorrekt funktion af medicinske implantater, dvs. pacemakere osv.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarslerne og instruktionerne kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "enhed" eller "produkt" i advarslerne og i beskrivelsen af instruktionerne refererer til den INFRAR∅DTE MALINGST∅RRING

1.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.

c) Rør ikke ved apparatet med våde eller fugtige hænder.

varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Det er forbudt at bruge apparatet, hvis netledningen er beskadiget eller viser synlige tegn på slid. En autoriseret elektriker eller servicetekniker skal udskifte den beskadigede ledning
f) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Brug ikke apparatet på våde overflader.
g) OBS – LIVSFARE! Apparatet må aldrig nedsænkes i vand eller andre væsker under rengøring.
h) Brug ikke apparatet i lokaler med meget høj luftfugtighed / i umiddelbar nærhed af vandtanke!
i) Apparatet må ikke nedsænkes i vand. Advarsel mod elektrisk stød!

1.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Apparatet må ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet danner gnister, som kan antænde støv eller dampe.
c) I tilfælde af skader eller uregelmæssigheder i apparatets betjening skal du straks slukke for det og rapportere det til en autoriseret person.
d) Produktet må kun repareres af producentens kundeservice. Foretag ikke reparationer selv!
e) Hvis du er i tvivl om produktet fungerer korrekt, eller hvis der findes skader, skal du kontakte producentens kundeservice.
f) Reparationer af apparatet må kun udføres af producentens kundeservice. Foretag ikke reparationer selv!
g) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
h) Ingen børn eller uvedkommende er tilladt i arbejdsområdet. (Uopmærksomhed kan resultere i tab af kontrol over enheden.)
i) Brug apparatet i et godt ventileret område.
j) Sikkerhedsmærkaterne bør kontrolleres regelmæssigt. Hvis klistermærkerne er ulæselige, skal de udskiftes.
k) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
I) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
m) Hold apparatet væk fra børn og kæledyr.

n) Når du bruger dette apparat sammen med andre enheder, skal du også overholde de andre betjeningsvejledninger.
o) Sørg for, at apparatet er placeret på en plan og stabil overflade.

OBS! beskyt børn og andre mennesker under apparatets drift.

1.3. Personlig sikkerhed

a) Det er forbudt at betjene apparatet i en tilstand af træthed, sygdom, alkoholpåvirkning, brug af stoffer eller lægemidler, der i væsentlig grad begrænser evnen til at betjene apparatet.
b) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
c) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
d) Vær forsigtig og brug sund fornuft, når du betjener apparatet. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
e) For at forhindre utilsigtet opstart skal du sørge for, at kontakten er slukket, før du tilslutter en strømkilde.
f) Overvurder ikke dine evner. Oprethold kropsbalancen under hele arbejdstiden. Dette muliggør bedre kontrol af apparatet i uventede situationer.
g) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.
h) Risiko for forbrændinger - under drift bliver nogle dele af enheden varme, og selv efter slukning forbliver de varme i nogen tid.

1.4. Sikker brug af apparatet

a) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
b) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
c) Opbevar inaktive apparater uden for børns rækkevidde og personer, der ikke kender enheden eller denne betjeningsvejledning. Apparaterne er farlige i hænderne på uerfarne brugere.
d) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller

andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.

e) Opbevar apparatet utilgængeligt for børn.
f) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.
g) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.
h) Efterlad ikke apparatet uden opsyn, när det er tændt.
i) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
j) Det er forbudt at forstyrre konstruktionen af produktet for at ændre dets parametre eller konstruktion.
k) Hold apparatet væk fra varmekilder og ild.
I) Overbelast ikke apparatet.
m) Apparatets ventilationsåbninger må ikke blokeres!

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Betingelser for brug

Produktet er designet til tørring af overflader i malingsreparationer (spartelmasser, primere og topcoats) takket være korte bølger af infrarød stråling. Brugen af en enhed, der fungerer efter dette princip, reducerer tid og omkostninger ved reparation af metalplader og maling, især lokale.

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

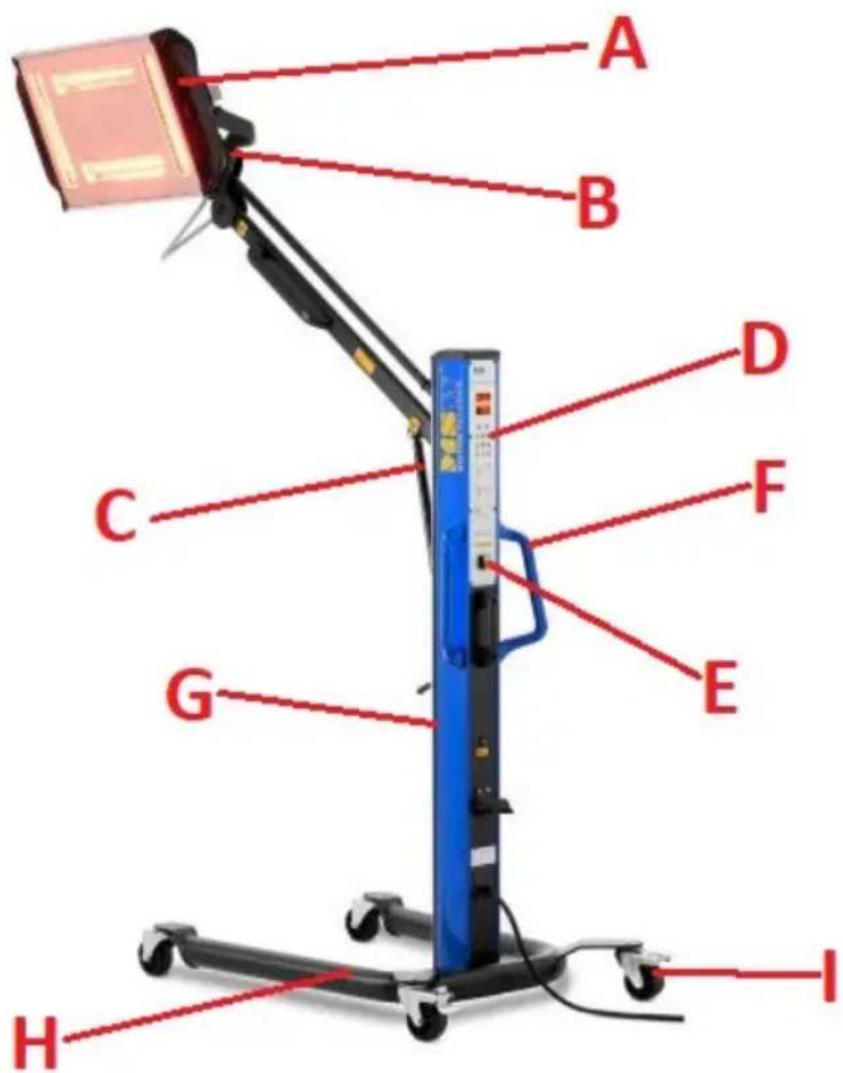

3.1. Beskrivelse af apparatet

3.2. Klargøring til drift

Den omgivende temperatur må ikke overstige 40°C, og den omgivende luftfugtighed bør ikke overstige 95%. Placer enheden på en måde, der sikrer god luftcirkulation, på en tør, stabil overflade, i opretstående stilling, så den ikke bevæger sig af sig selv under drift. Der skal opretholdes en afstand på mindst 10 cm fra apparatets væg.

Brug altid apparatet uden for rækkevidde af børn og mennesker med nedsatte mentale, sensoriske og mentale funktioner. Apparatet skal placeres på en sådan måde, at netstikket når som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

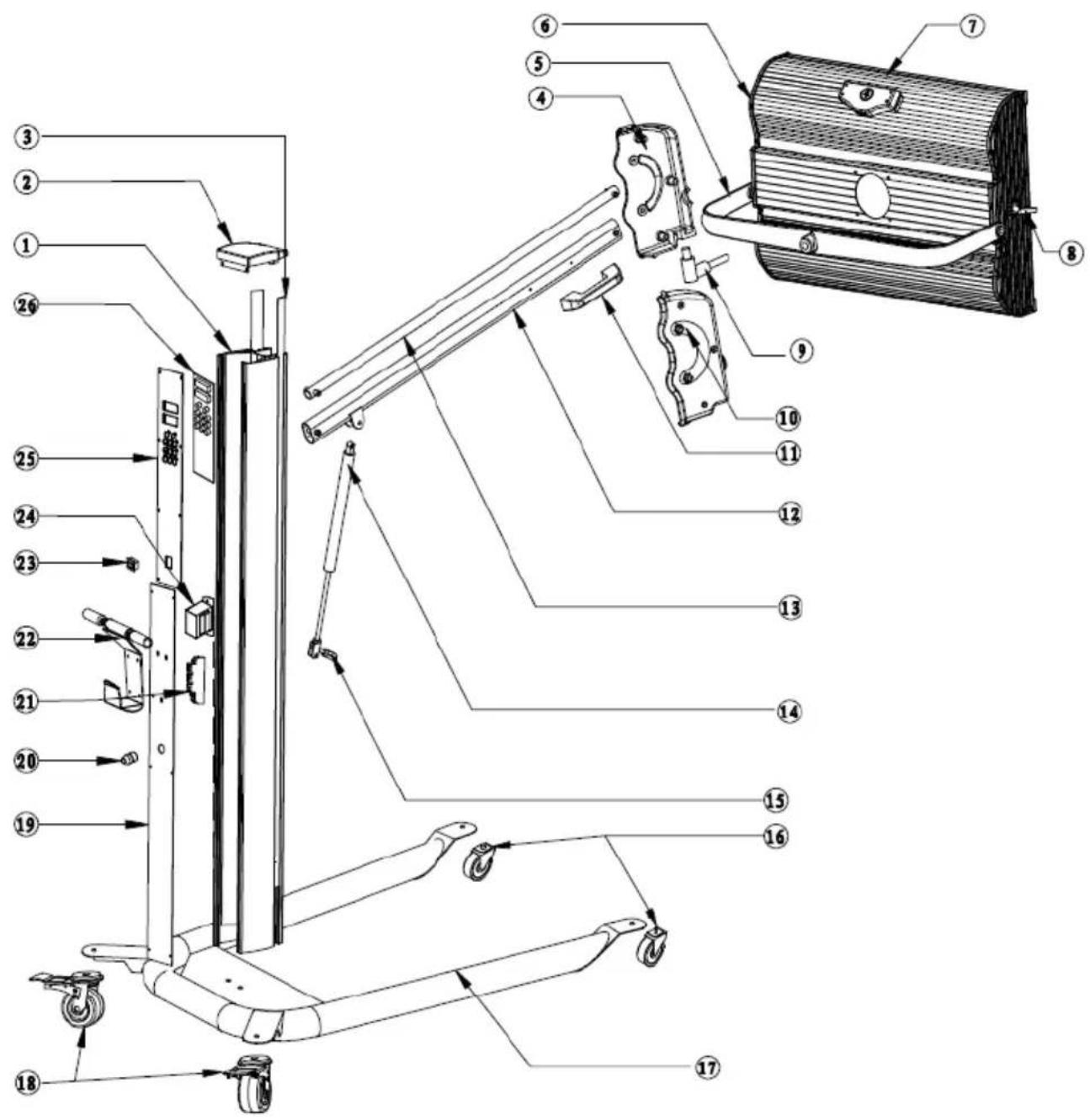

MONTERING AF ENHEDEN (se montagetegningen nedenfor)

Den medfølgende enhed er opdelt i 3 segmenter, der skal samles - basen, søjlen og kassetten.

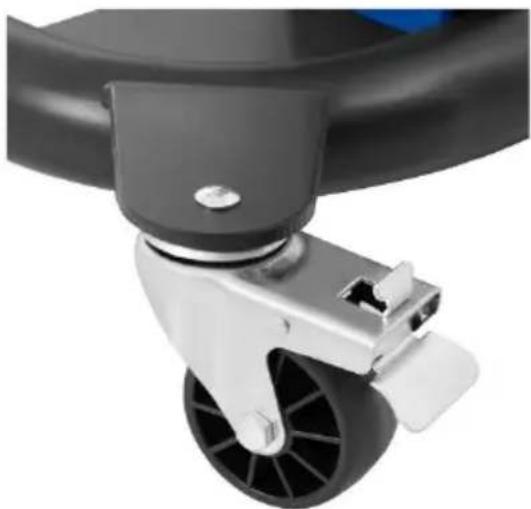

Først skal du samle de 4 hjul til basen, hvor hjulene med bremse skal være bagerst (tættere på søjlen) af enheden.

Monter derefter søjlen på basen ved at placere den på basen og skrue dem sammen med skruer. Monter kassettestøttearmen på søjlen og derefter aktuatoren, der understøtter betjeningen af kassettearmen. Til sidst skal du montere kassetten på beslaget ved at stramme den med skruer.

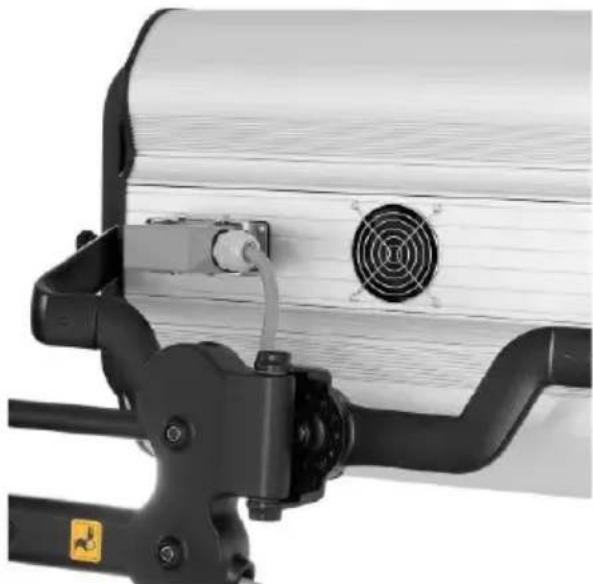

Til sidst forbindes kassettens strømkabel med søjlen - stikket er placeret på bagsiden af kassettehuset (se ovenstående billede).

Antal	Navn
1	Søjle
2	∅vre dæksel
3	Plast tape
4	Stik (venstre)
5	Kassettebeslag
6	Klemme
7	Kassette
8	Møtrik
9	Forbindelsesstang
10	Stik (højre)
11	Håndtag
12	Nederste plejlstang
13	∅vre plejlstang
14	Aktuator (gasfjeder)
15	Aktuator montering
16	Hjul (x2)
17	Produktets bund
18	Hjul med bremse (x2)
19	Nederste kabinet
20	Fejlstrømsafbryder
21	Thyristor modul
22	Håndtag
23	Strømafbryder
24	Transformer
25	Overhus
26	PCB-plade

3.3. Arbejde med apparatet

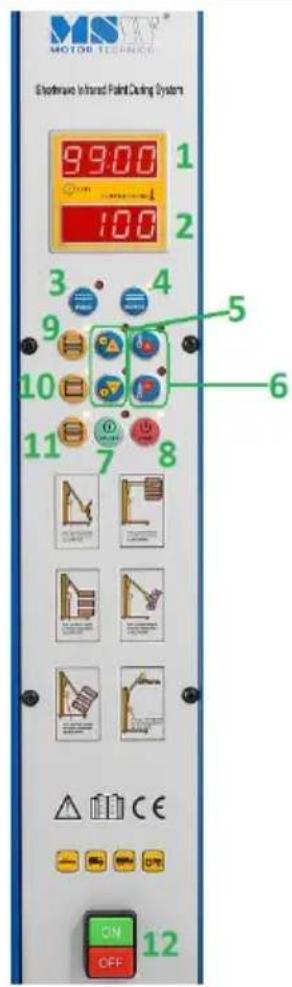

3.3.1 Kontrolpanel

1. Tidsindikator
2. Temperaturvisning
3. Pulstilstandsknap
4. Standard mode knap
5. Tidsindstillingsknapper
6. Knapper til temperaturindstilling
7. START-knap
8. STOP -knap
   9-10-11. Knapper til valg af en bestemt lampe
9. Strømafbryder (ON/OFF)

3.3.2 Opsætning og brug

VIGTIGT: overfladen, der skal opvarmes, skal være ren og tør.

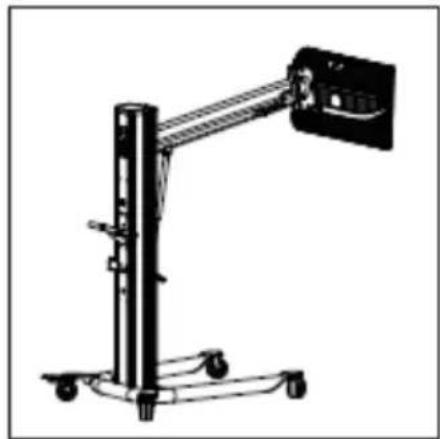

a) Indstil strålevarmeren på det givne sted, juster positionen af kassetten parallelt med overfladen, der skal opvarmes, så lampernes afstand fra overfladen er inden for 30-60 cm. Lås bremserne i hjulene.

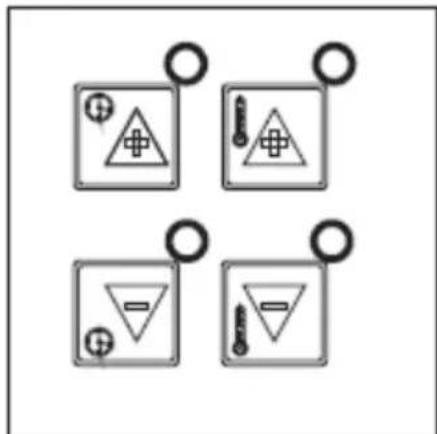

d) Indstil temperaturen og opvarmningstiden med knapperne 5 og 6.

g) Hvis enheden ikke bruges mere, sluk for strømmen ved at trykke på "OFF"-knappen (12) og træk om nødvendigt stikket ud af stikkontakten.

a) Tag netstikket ud og lade apparatet køle helt af inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug.
b) Brug kun ikke-ætsende midler til at rengøre overfladen.

c) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys. For ekstra beskyttelse kan du dække enheden, men kun når den er helt afkølet!
d) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
e) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.
f) Ventilationsåbningerne skal rengøres med en børste og trykluft.
g) Brug en blød klud til rengøring.
h) Brug ikke skarpe og/eller metalgenstande (f.eks. en stålbørste eller en metalspatel) til rengøring, da de kan beskadige overfladen af det materiale, som apparatet er fremstillet af.
i) Rengør ikke apparater med sure stoffer, medicinske midler, fortyndere, brændstof, olier eller andre kemikalier, da disse kan beskadige apparater.

3.4.1 Udskiftning af lamper i kassetten

(1)

FORSIGTIG: Prøv ikke at røre ved lampen med bare hænder - men i tilfælde af kontakt, skal lampen tørres forsigtigt af med en blød klud vædet i alkohol eller terpentin.

1. Klargør kassetten til udskiftning af lampen - den skal afbrydes fra strømforsyningen (kobles ud af stikkontakten) og køles helt ned.
2. Fjern skruerne på sidepanelerne af kassettehuset.
3. Fjern skruerne på frontpanelet af kassettehuset.
4. Skru skruerne af i begge ender af den respektive lampe i kassetten for at fjerne den.
5. For at installere en ny lampe skal du gentage ovenstående trin i omvendt rækkefølge.

BORTSKAFFELSE AF BRUGTE UDSTYR

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Du yder et væsentligt bidrag til beskyttelsen af vores miljø, takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder.

Din lokale administration vil give dig information om det passende bortskaffelsessted for brugte enheder.

PROBLEML∅SNING

Problem	Mulig årsag	Virkning
Kassetten virker ikke	a) Defekte lamperb) Ikke tilsluttet kassettec) Defekt tyristormodul	a) Tjek lamperb) Kontroller kassetteforbindelsen c) Tjek tyristormodulet
Radiatoren slukker ikke	a) Defekt tyristormodul	a) Tjek tyristormodulet
Displayet viser intet eller viser ufuldstændig information	a) Frakoblet fladtråd på styrekortb) Defekt display	a) Tjek fladkabelforbindelsen b) Tjek displayet
Tid og temperatur kan ikke indstilles	a) Defekte knapperb) Ingen forbindelse til trykknappen	a) Kontroller tilslutningen af knapperneb) Tjek om der er strøm til tavlen
