BRUGSANVISNING S52200 GRAEF

DK jeningsvejledning

PL rukcja obstugi

Inhalt

Produktübersicht 4

Information til denne betjeningsvejledning 93

Tilsigtet anvendelse 93

Ansvarsbegrænsning 94

Generelle sikkerhedsanvisninger 95

Sikkerhedsanvisning for elektriske tilslutninger 96

Krav til opstillingsstedet 97

Udpak maskinen....97

Før den første ibrugtagning....97

Grundlæggende rengøring....98

Luk stoppestedet. Rengøring og pleje.... 100

Rengør maskinen udvendigt....100

Fjern slæden og rengør den....101

Sørg for, at knivens værdi bevares....101

Smør maskinen indvendigt 102

Kundeservice 102

Tilbehør 102

Bortskaffelse 103

Bortskaffelse af emballering.... 103

Bortskaffelse af maskinen 103

Garanti 103

5 års motorgaranti....103

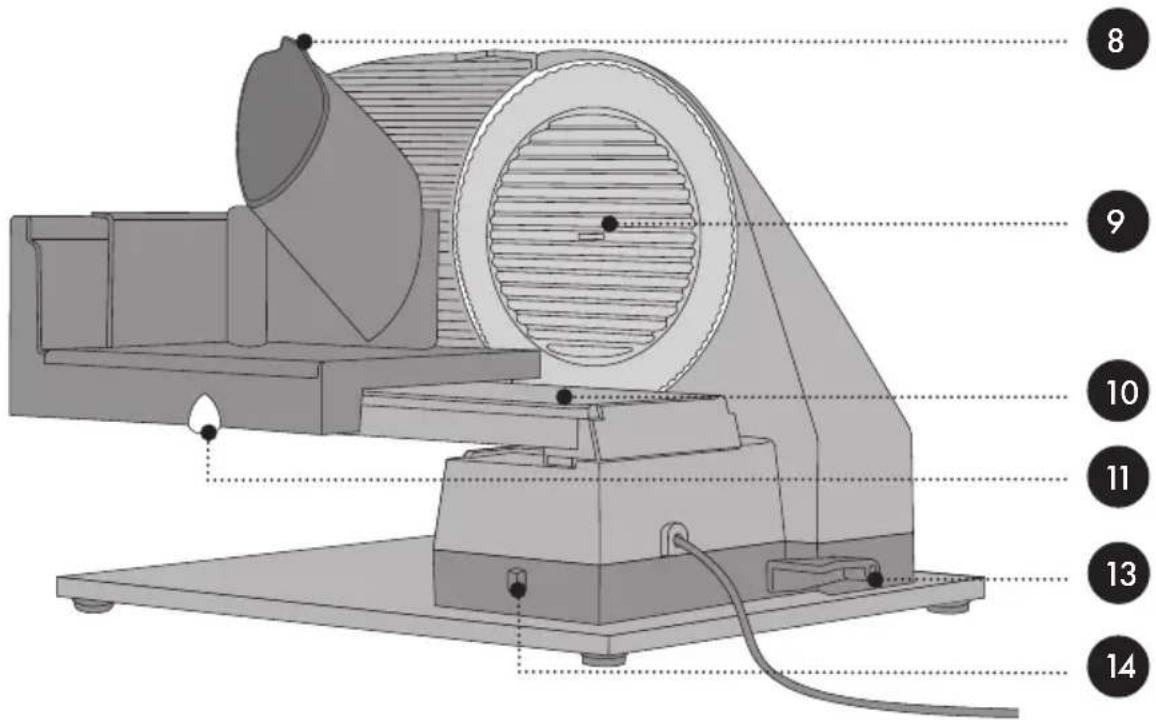

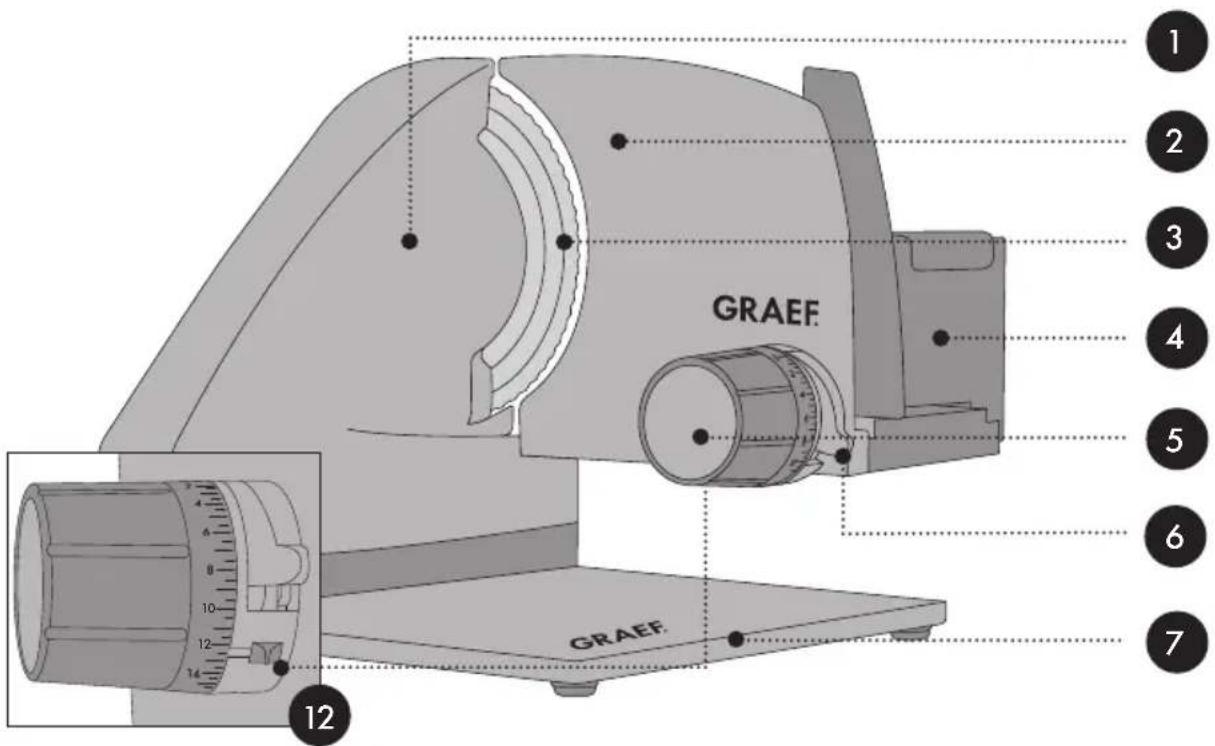

Produktoversigt

GRAEF 1 2 3 4 5 6 7 GRAEF 12

1 Motorkabinet
2 Anslagsplade
3 Kniv
4 Slæde
5 Indstilling af skivetykkelse
6 Momentane og permanente afbrydere
7 Bundplade af glas
8 MiniSlice-tilbehør „2 in one“
9 Knivafdækningsplade
10 Aluminiumprofil
11 Slædelåsning
12 Sikkerhedsskyder til børnesikringslås
13 Drejeligt håndtag
14 Låseknap

Med den professionelle pålægsmaskinen, har du foretaget et godt valg. Du har købt et anerkendt kvalitetsprodukt. Vi takker for dit køb, og ønsker dig held og lykke med din nye pålægsmaskine.

Information til denne betjeningsvejledning

Denne betjeningsvejledning giver dig vigtige anvisninger for idriftsættelse, sikkerhed, den tilsigtede anvendelse og pleje af pålægsmaskinen (efterfølgende kaldet maskinen). Den skal hele tiden være til stede ved maskinen. Alle personer der skal anvende maskinen, i forbindelse med nedenstående, skal læse og forstå den,

• Idriftsættelse,
• Betjening,
• Fejlfinding og/eller
  • Rengøring af maskinen.

Opbevar omhyggeligt denne betjeningsvejledning, og giv den videre til den efterfølgende ejer. Denne betjeningsvejledning kan dog ikke tage alle tænkelige situationer i betragtning. For yderligere oplysninger eller problemer der ikke er gennemgået tilstrækkeligt i denne vejledning, bedesdu kontakte Graef kundeservice, eller din forhandler.

Tilsigtet anvendelse

Denne maskine er ikke beregnet til kommercielt brug. Anvend udelukkende pålægsmaskinen i et lukket rum. Den kan anvendes til at skære brød, skinke, pølse, ost, gulerødder, agurker, frugt, grøntsager osv. Skær aldrig hårde enheder, såsom frosne fødevarer, knogler, træ, plader osv. Enhver anden eller yderligere anvendelse, vil ses som værende ukorrekt anvendelse. Denne maskine er designet til anvendelse i hjemmet.

Hvis maskinen ikke anvendes til dens tilsigtede anvendelse, kan det medføre faresituationer.

• Anvend udelukkende maskinen til dens tilsigtede formål.
  • Overhold de anvisninger der er beskrevet i denne brugervejledning.

Enhver form for krav som måtte opstå grundet en forkert anvendelse er udelukket. Risikoen påfalder alene ejeren.

Ansvarsbegrænsning

Alt teknisk information, data og anvisninger i forbindelse med installation, drift og vedligeholdelse som er beskrevet i denne betjeningsvejledning, er korrekte i henhold til datoen for udgivelsen, og er baseret på vores viden og erfaring. Ingen krav kan udledes ud fra oplysninger, illustrationer og beskrivelser i denne vejledning.

• En manglende overholdelse af vejledningen,
  • en ukorrekt anvendelse,
• ukorrekte reparationer,
• tekniske ændringer,
• Anvendelse af uoriginale reservedele.

Oversættelser af denne vejledning sker i god tro. Vi påtager os intet ansvar for oversættelsesfejl. Den oprindelige tyske tekst er den gældende tekst.

I denne betjeningsvejledning anvendes de følgende advarsler, signalord og symboler:

ADVARSEL!

Dette signalsymbol/-ord kendetegner en faresituation med en mellem risiko, der hvis den ikke overholdes, kan resultere i dødsfald eller alvorlige kvæstelser.

FORSIGTIG!

Dette signalsymbol/-ord kendetegner en faresituation med en lav risiko, der hvis den ikke overholdes, kan resultere i mindre eller moderate kvæstelser.

BEMÄRK!

Dette signalord advarer om mulige materielle skader.

i

Dette symboler giver vigtige ekstra oplysninger om driften.

Sikkerhed

Generelle sikkerhedsanvisninger

Denne maskine overholder alle de relevante sikkerhedsbestemmelser. For at garantere en sikker håndtering, skal de følgende sikkerhedsanvisninger overholdes:

• Forkert anvendelse kan medføre skader på personer og materiale.
• Før maskinen tages i brug, skal du foretage en visuel kontrol af udven-dige skader på kabinettet, tilslutningskabler og -stik. En beskadiget maskine må ikke tages i brug.
• Hvis tilslutningsledningen er beskadiget, må den kun erstattes af producenten, dennes kundeservice eller en tilsvarende kvalificeret person, for at forhindre farer.
• Reparationer må kun udføres af fagfolk eller af Graef-kundeservice. Ikke korrekte reparationer kan forårsage betydelige farer for bruge-ren. Desuden bortfalder garantikravet.
• Defekte komponenter må udelukkende udskiftes med originale reservedele. Kun for disse dele er det garanteret, at de opfylder sikkerhedskravene.
• Denne maskine må ikke anvendes af børn.
• Maskinen og dens tilslutningsledning skal holdes væk fra børn.
• Dette apparat kan også anvendes af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de har fået tilsyn eller instruktion i sikker brug af apparatet og forstår de involverede farer. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er 8 år eller derover og er under opsyn.
• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Maskinen er ikke designet til at blive betjent med en ekstern timer, eller en separat fjernbetjening.
• Ledningen trækkes altid ud via stikkontakten i stikdåsen, og aldrig i selve ledningen.

• Vær opmærksom på, at elledningen ikke bliver hængende fast, da det kan medføre at maskinen falder ned.

• Der må ikke leges med emballagematerialer. Der er risiko for kvælning.

• Før montering, demontering eller rengøring skal maskinens strømfor-syning altid frakobles strømnettet, det gælder også når det ikke er under opsyn.
• Efter anvendelse i 10 minutter, skal motoren afkøle i 1 time.
• Maskinen må ikke benyttes uden resteholderen med mindre skære-materialets størrelse og form ikke tillader brugen af denne.
• Dette apparat skal bruges med vognen og MiniSlice-tilbehør „2 in one“ i brugsposition, medmindre madens størrelse og form ikke tillader det.
• Rengør apparatet, MiniSlice-tilbehør „2 in one“ og vognen med en fugtig klud eller et mildt rengøringsmiddel.
• Rengør bladet med en fugtig klud. Forsigtig, der er risiko for personskade.
  • OPBEVARE DENNE BRUGSANVISNING.

Ved kontakt med strømførende ledninger eller andre komponenter kan der opstå risiko for livsfare!

• Anvend ikke maskinen hvis ledningen eller stikkontakten er beskadiget.
• I dette tilfælde skal der monteres en ny tilslutningsledning før maskinen må anvendes igen, dette skal udføres af Graef kundeservice eller en autoriseret fagmand.
• Maskinens kabinet må under ingen omstændigheder åbnes. Hvis de spændingsførende dele berøres, eller den elektriske eller mekaniske konstruktion ændres, kan der opstå risiko for elektrisk stød.
• Berør aldrig dele der er under spænding. Dette kan resultere i elektrisk stød, og endda dødsfald.

Sikkerhedsanvisning for elektriske tilslutninger

For en sikker og problemfri anvendelse af maskinen, skal de følgende anvisninger overholdes ved elektriske tilslutninger:

- Før tilslutning af maskinen, skal du sammenligne tilslutningsdata (spænding og frekvens) på typeskiltet, med dem fra dit strømnet. Disse data skal stemme overens, før at undgå beskadigelser på maskinen. Hvis du er i tvivl, skal du kontakte en elektriker.

• Stikdåsen skal minimum sikres over en 10A sikkerhedskontakt.
• Kontroller at strømkablet ikke er beskadiget, og ikke er placeret over varme flader og skarpe kanter.
• Tilslutningskablet må ikke være stramt.
• Den elektriske sikkerhed af maskinen kan kun garanteres, hvis der er tilsluttet et korrekt installeret beskyttelsesledersystem. Drift med en stikdåse uden jordtilslutning er forbudt. Hvis du er i tvivl, kan du få en autoriseret elektriker til at kontrollere dine el-installationer. Producenten påtager sig intet ansvar for skader som måtte opstå i forbindelse med manglende eller en afbrudt jordforbindelse.

Krav til opstillingsstedet

For at opnå en sikker og fejlfri anvendelse af maskinen skal opstillingsstedet opfylde følgende forudsætninger:

• Placer maskinen på en fast, plan, vandret og skridsikker overflade med tilstrækkelig bæreevne.
• Vær opmærksom på at maskinen ikke kan vælte.
• Opstillingsstedet skal vælges omhyggeligt, så børn ikke kan nå kniven på maskinen, eller tilslutningsledningen.
• Maskinen må ikke benyttes udendørs, og skal opbevares på et tørt sted.
• Maskinen er ikke designet til at blive indbygget i en væg, eller et indbygningsskab.
• Maskinen må ikke stilles i et varmt, vådt eller fugtigt område.
• Stikdåsen skal være let tilgængeligt, så strømkablet nemt kan fjernes i et nødstilfælde.

Udpak maskinen

Gå frem på følgende måde for at pakke maskinen ud:

1. Tag maskinen ud af kassen.
2. Fjern alle emballagedele.
3. Fjern eventuelle mærkater på maskinen (typeskiltet må ikke fjernes).

Før den første ibrugtagning

FORSIGTIG!

Risiko for kvæstelser!

Den meget skarpe kniv kan forårsage kvæstelser.

• Vær forsigtig når du tørrer kniven af.

Grundlæggende rengøring

Før maskinen anvendes første gang, skal kniven aftørres med en fugtig klud, for at fjerne eventuelle produktionsrester. Se kapitlet "Rengøring og pleje".

Risiko for kvæstelser!

Den meget skarpe kniv kan afskære kropsdele. Man skal især være opmærksom på fingre og tommelfingeren.

• Må du aldrig gribe ind i området mellem anslagspladen og kniven, så længe anslagspladen ikke er fuldstændig lukket, det vil sige, når den er angivet til (under "O").
• Kom ikke i nærheden af kniven med dine fingre.

Børnesikring

For at sikre kniven (endestoppladen skal være låst, dvs. stå på "O"), skubbes slæden til kniven og slædeskyderen trykkes ind. Slæden sidder fast. For at aktivere den børnesikre lås skal justeringsknappen drejes med uret ud over nulstillingen, indtil den stopper. Skub nu sikkerhedsglidet udad så langt som muligt. Justeringsknappen og tænd / sluk-kontakten er nu låst.

Brug MiniSlice-tilbehør „2 in one“ som en restholder

BEMARK!

Dette apparat skal bruges med vognen og MiniSlice-tilbehør „2 in one“ i den position, hvor det skal bruges, medmindre madens størrelse og form ikke tillader brugen af dem.

1. Sæt netstikket i stikkontakten.
2. Læg maden på vognen.
3. Placer MiniSlice-tilbehør „2 in one“ på vognens bagvæg mod det materiale, der skal skæres. Låsehåndtaget skal være åbent. Overhold de tilsvarende låse-symboler.
4. Indstil den ønskede skæretykkelse.
5. Placer skærebrættet under apparatet.

6. Tryk den mad, der skal skæres, let mod anslaget.

7. Hold enten den momentane afbryder nede, eller tryk på den momentane og skub den ned for at skifte til kontinuerlig drift. drift.

8. Før vognen jævnt mod bladet.
9. Når du er færdig med at klippe, skal du enten slippe momentkontakten eller skubbe den op igen.
10. Luk stoppestedet.

TIP

Bløde fødevarer (f.eks. ost eller skinke) skæres bedst, når de er afkølet.

Blød mad kan skæres bedre, hvis du skubber den langsomt frem.

Efter 10 minutters kontinuerlig drift skal du lade motoren køle ned i 1 time.

MiniSlice-tilbehør „2 in one“

• Placer MiniSlice-tilbehør „2 in one“ på bagsiden af diaset.
• Spænd läsehändtaget. Overhold de tilsvarende låsesymboler.
• Læg den mad, der skal skæres i skiver, f.eks. agurk, gulerødder, svampe, cocktailtomater osv. i påfyldningsrøret.
• Indsæt om nødvendigt indsatsen (ekstra tilbehør) i indføringsskakten. Den vil automatisk glide ned. Du må ikke trykke på.
• Indstil den ønskede skæretykkelse.
• Placer en bakke under kniven.
• Tænd for den kontinuerlige afbryder eller brug den momentane afbryder.
  • Flyt vognen jäevnt mod bladet.
• Når skæreprocessen er afsluttet, skal du frigøre låsen på MiniSlice-tilbehør „2 in one“ Efter brug skal du rengøre MiniSlice-tilbehør „2 in one“. Hyppig rengøring i opvaskemaskinen kan føre til misfarvning. Rengøring i hånden under rindende vand anbefales.

30° vippes

Vippefunktionen er særdeles egnet til snitning af brød, hårde pølser og grøntsager.

Med vippefunktionen kan skærematerialets hårdhed bruges til snitningen.

For at vippe maskinen, skal du gøre følgende:

1. Tryk på läseknappen. Maskinen läses op.
2. Med drejehåndtaget trækkes maskinen opad, indtil den klikker på plads.
3. Maskinen er først sikker, när der er et højlydt klik.

4. Fortsæt nu som beskrevet under „Brug af MiniSlice-tilbehøret „2 in one“ som en restholder“.

5. Efter skæringen er slut, svinges maskinen tilbage igen.

6. Drej drejehändtaget nedad igen.
7. Ved at trykke på den bagerste del af profilen, vil låsningsbolten falde på plads.

Luk stoppestedet. Rengøring og pleje

ADVARSEL!

Risiko for kvæstelser!

Utilsigtet rengøring kan medføre kvæstelser.

• Før rengøring skal maskinen slukkes, og strømstikket fjernes fra stikdåsen.
• Lad maskinen køle af før enhver rengøring.
• Kontroller, at anslaget er lukket (knivsbladet skal være afdækket).
• Når kniven skal rengøres, skal man være meget forsigtig.
• Når kniven skal rengøres, skal man være meget forsigtig.

Rengør maskinen udvendigt

- Rengør overfladen af maskinen med en blød, fugtig klud. I tilfælde af kraftige urenheder kan der anvendes et mildt rengøringsmiddel.

BEMÄRK!

Risiko for skader!

En uhensigtsmæssig omgang med maskinen kan medføre skader på maskinen.

• Der må ikke anvendes aggressive eller skurende rengøringsmidler og heller ikke opløsningsmidler.
• Urenheder, der sidder fast, må ikke kradses af med hårde genstande.
  • Nedsænk aldrig maskinen i vand.
• Maskinen må ikke komme i opvaskemaskinen, og må ikke holdes under rindende vand.
• Kom aldrig slæden i opvaskemaskinen.
• Kom aldrig kniven i opvaskemaskinen, dette kan påvirke skarpheden og dens korrosionsbestandighed (salt påvirker kniven). Et andet farepunkt, er håndtering af kniven när den placeres eller fjernes fra opvaskemaskinen.

Fjern slæden og rengør den

For bedre at kunne rengøre slæden, kan den fjernes fra maskinen.

1. Træk slædeskyderen ud.
2. Fjern slæden.
3. Rengør alle dele med en fugtig klud eller under rindende vand.
4. Giv slædeføringen nogle dråber harpiksfri olie eller vaseline en gang om måneden.
5. Fjern overskydende olie/vaseline med en blød bomuldsklud.
6. Efter afslutning af rengøringen, placeres slæden igen på føringsprofilen, og slædeskyderen trykkes på plads, så den flugter med slædesiden.

1. Træk stikket ud af stikkontakten.
2. Træk slædeskyderen udad.
3. Fjern slæden.
4. Løsn knivafdækningspladen, idet du drejer den 45° i pilens retning.
5. Drej knivåsen mod højre, og forsigtigt kniven.
6. Rengør indersiden af kniven med en fugtig klud.
7. Fjern den sorte skrabering fra maskinen.
8. Rengør skraberingen med en fugtig klud.
9. Rengør den indvendige del af maskinen med en fugtig klud.
10. Placer kniven i den modsatte rækkefølge som den blev fjernet.

Sørg for, at knivens værdi bevares

For et lang skarphed og holdbarhed af din Graef kniv, anbefalervi, at den rengøres regelmæssigt, i særdeleshed efter skæring af saltet kød, henholdsvis skinke. Disse fødevarer indeholder salt, der kan danne rust på overfladen, hvis det forbliver på knivens overflade i længere tid (selv på "rustfrit" stål).

Ved skæring af skæremateriale der indeholder meget vand, som f.eks. tomater eller agurker, kan der ved manglende eller forkert (for "våd") rengøring, opstå rust på overfladen af kniven. Derfor anbefaler vi at rengøre kniven lige efter brug med en fugtig klud og eventuelt lidt opvaskemiddel.

Du bør med jævne mellemrum skrue kniven af, så maskinen kan rengøres grundigt indvendigt. Dette er især vigtigt når "saftige" skærematerialer er blevet skåret (grøntsager, frugter, stege osv.). Vær forsigtig ved omgang med kniven.

Smør maskinen indvendigt

En regelmæssig smøring øger holdbarheden af din maskine. Anvend udelukkende Graef-Vaseline, som er designet til vores maskine. Disse kan få i vores onlinebutik på www.graef.de og har produktnummer 141842.

Maskinen skal jäevnligt smøres:

• Ved hyppig anvendelse, hver 2. til 3. dag.
• Hvis maskinen kun bruges 10 minutter om dagen, er det hver 14. dag.

Når kniven smøres, skal du omhyggeligt overholde følgende:

1. Tag kniven af.
2. Anvend Vaseline til at smøre tandhjulet.
3. Anvend Vaseline til at smøre knivbolten.
4. Anvend Vaseline til at smøre knivskruen.
5. Placer skraberingen på maskinen igen, og smør den med vaseline.
6. Placer kniven igen.

Kundeservice

Hvis der opstår skader på din Graef maskine, skal du kontakte din forhandler eller Graef kundeservice på [phone], eller du kan sende os en e-mail på [e-mail]

Tilbehør

Yderligere tilbehør kan købes i vores online butik www.graef.de eller bestilles hos din forhandler.

Bortskaffelse af emballering

Emballagen beskytter maskinen mod transportskader. Emballeringsmateri- alerne er miljøvenlige og er udvalgt efter at kunne bortskaffes på en sikker måde samt kunne genbruges. Genbrug af emballeringen betyder at der spares på råstoffer i materialecyklussen, og det reducerer mængden af affald. Aflever enhver form for overflødigt emballeringsmateriale på indsamlingssteder for genanvendeligt affald, de såkaldte 'grønne steder'.

Hvis muligt, bør du opbevare originalemballagen under garantiperioden, hvor at kunne indpakke maskinen korrekt i tilfælde af et garantikrav.

Bortskaffelse af maskinen

Dette produkt må ikke bortskaffes via det almindelige husholdningsaffald. Symbolet på produktet og i brugsanvisningen henviser til dette. Materialerne kan genbruges i henhold til mærkningen af dem. Med genbrugen af materialerne eller andre former for genbrug af brugte maskiner yder du et vigtigt bidrag til beskyttelsen af vores miljø. Spørg kommuneadministrationen efter det pågældende bortskaffelsessted.

Garanti

5 års motorgaranti

For dette produkt er der en 60 måneders motorgaranti fra købsdatoen. Dine lovpligtige garantikrav i henhold til § 439 ff. BGB-E (Tyskland) er ikke berørt af denne ordning. Ikke omfattet af garantien er skader, der er opstået på grund af ikke korrekt behandling eller anvendelse, samt mangler, der kun påvirker maskinens funktion eller værdi ubetydeligt. Desuden er transportskader, for så vidt de ikke er vores ansvarsområde, udelukket fra garantikravet. For skader, som opstår på grund af en reparation, der ikke er udført af os eller af en af vores repræsentationer, er garantikrav udelukket. I tilfælde af berettigede reklamationer vil vi efter vores valg reparere den defekte maskine eller udskifte den med et mangelfrit produkt.

Spis treści

Widok produktu....105

Opis produktu....106
