BRUGSANVISNING Fiorina 74-2 S-Line QLIMA

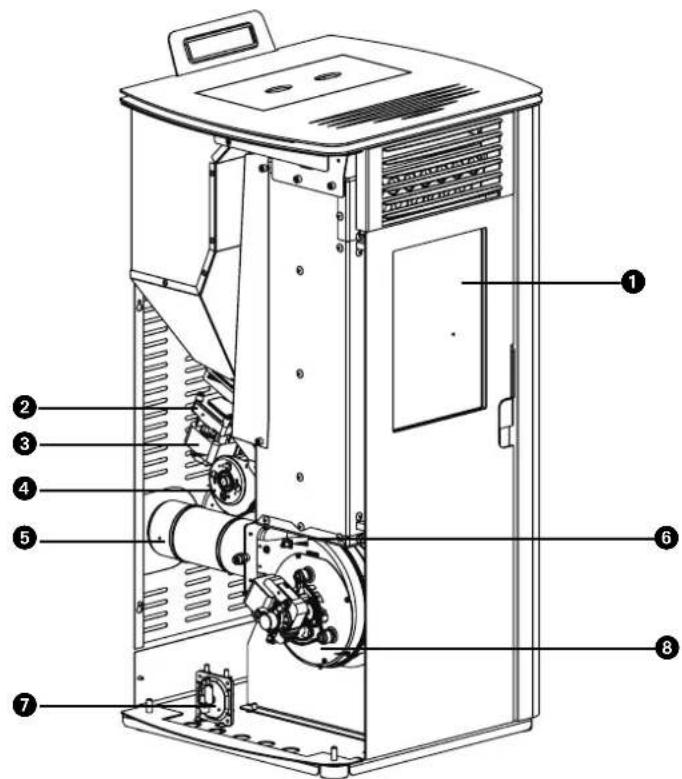

① Glasparti
② Sneglgearkasse
3 Snegl
4 Udsugningsrør for forbrændingsluft
5 Røggastempera- tursensoren
6 Røgsensor
⑦ Trykafbryder
8 Røgventilator
9 Dæksel til træpillebeholder
10 Betjeningspanel
11 Træpillebeholder
⑫ Adgangspanel for vedligeholdelse
⑬ Blæseren til recirkulation af luften
14 Til/fra
15 Sikkerhedstermostat med manuel nulstilling
16 Elektronisk printkort
17 Rökkammaren
18 Brænderdør
19 Brændeskål med askeskuffe
20 Askeskuffe

Tillykke med købet af Qlima-ovnen. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt.

Læs denne brugsanvisning, før Qlima-ovnen tages i brug, og gem den til senere brug for at sikre maksimal levetid for ovnen og sikker brug af den.

På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl.

God fornøjelse med Qlima-ovnen!

Med venlig hilsen

PVG Holding b.v.

Kundeserviceafdelingen

1. SIKKERHEDSINSTRUKTIONER

2. HVORDAN EN N∅DSITUATION ELLER EN SKORSTENSBRAND HÅNDTERES

3. F∅RSTE IBRUGTAGNING

4.1 Display-information
4.2 Normal start
4.3 Start under andre forhold
4.4 Indstilling af temperatur
4.5 Ændring af ovnens varmeafgivelse
4.6 Save mode
4.7 Normal slukning

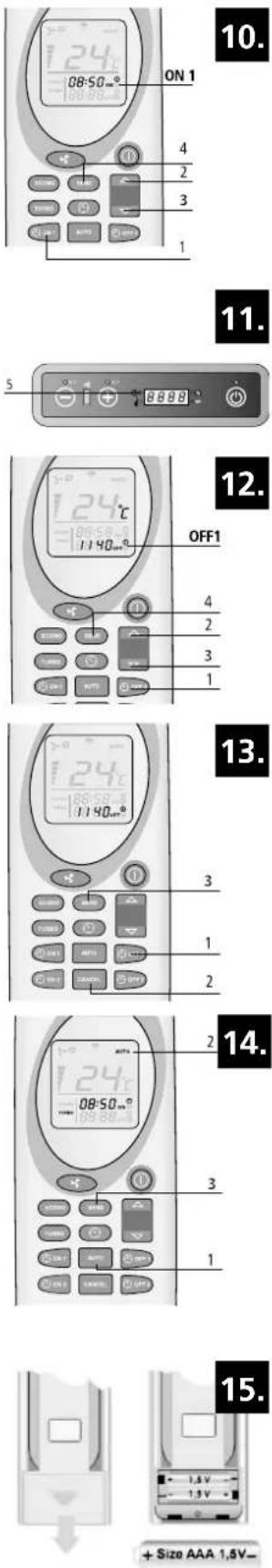

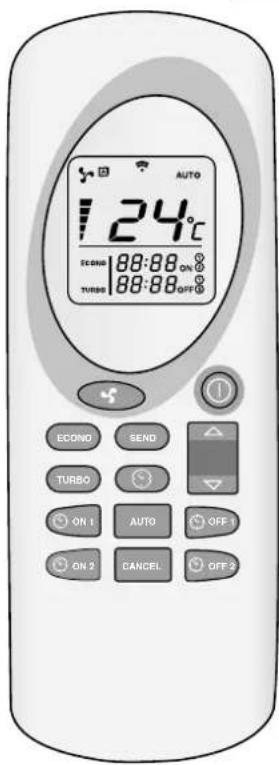

4.8 Fjernbetjeningen
4.9 Skift af fjernbetjeningens batterier
4.10 Wifi-Forbindelse

1. PÄFYLDNING AF TRÄEPILLER I TRÄEPILLEBEHOLDEREN

5.1 Brændsel
5.2 Påfyldning af træpiller i træpillebeholderen

1. VEDLIGEHOLDELSE

6.1 Vedligeholdelse, som skal udføres af (slut)brugeren
6.2 Rengøring af ovnens udvendige flader
6.3 Rengøring af glasset
6.4 Rengøring af brændeskålen med askeskuffen
6.5 Rengøring af varmeveksleren
6.6 Rengøring af herden
6.7 Kontrol af brænderdørens forsegling
6.8 Rengøring af træpillebeholderen og sneglen
6.9 Rengøring af pilletilførselsrøret
6.10 Vedligeholdelse, som skal udføres af autoriseret tekniker

1. TEKNISK SERVICE - ORIGINALE RESERVEDELE

2. FEJLFINDING

8.1 Nulstilling af en fejl
8.2 Fejlliste

1. PRODUKTARK

2. GARANTIBETINGELSER

Alle figurer, der henvises til i denne vejledning, findes bag i vejledningen.

1. SIKKERHEDSINSTRUKTIONER

BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det ovnen, du har købt. Det er den faktiske udformning, der gælder.

Hvis kravene i denne brugsanvisning ikke følges, der kan opstå farlige situationer og kan det medføre, at garantien bortfalder.

Ovnen skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til opvarmning af rum i private hjem og er kun egnet til brug på tørre steder som f.eks. under almindelige forhold i private hjem, indendørs i stuer eller køkkener eller i garager. Installer ikke ovnen soveværelser og badeværelser.

Det er vigtigt at installere ovnen korrekt af hensyn til produktets ydelse og personsikkerheden. Derfor gælder følgende:

- Dette komfur skal installeres af en professionel (fortrinsvis en Qlima-autoriseret) varmetekniker eller installatør, ellers vil garantien blive ugyldiggjort. Hvis instruktionerne i denne vejledning afviger fra lokal og/eller national lovgivning, skal den strengeste bestemmelse anvendes. Fabrikanten og distributøren kan på ingen måde holdes ansvarlig, hvis installationen

ikke overholder lokale love og bestemmelser og/eller i tilfælde af forkert luftning og/eller ventilation og/eller ukorrekt brug.

- Ovnen må kun installeres i et rum, hvor placeringen, bygningskonstruktionen og rummets anvendelse muliggør sikker brug af ovnen.

Kontakt altid forhandleren eller installatøren, hvis du støder på problemer med ovnen, eller hvis du har problemer med at læse eller forstå denne brugsanvisning.

- Afbrænding af træpiller kræver ilt og dermed luft.

⚠️ Sørg for, at røret til forbrændingsluft altid har adgang til frisk luft udefra.

• Luftindtag og -udtag må aldrig dækkes til. Kontroller regelmæssigt at luftindtaget ikke blokeres af skidt.
• Brug korrekt udstyr til transport af ovnen. Brug af uegnet udstyr kan medføre personskade og/eller beskadigelse af ovnen.
• Undgå at anbringe brændbare genstande og/eller materialer inden for en afstand på 200 mm fra ovens sider og 200 mm fra ovens bagside og inden for en afstand på 800 mm fra ovens forside.
• Ovnen er designet som en fritstående model og må ikke indbygges. Sørg for, at der er 200 mm frirum mellem vægge og ovnens sider/bagside.
• Ovnens flader kan blive meget varme, när ovnen bruges. Børn må ALDRIG være alene sammen med ovnen. Børn bør holdes

under opsyn for at sikre, at de ikke leger med ovnen.

- Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med ned-satte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.

Børn under 3 år skal holdes væk, medmin-dre de er under konstant opsyn.

- Børn i alderen fra 3 år og mindre end 8 år må kun tænde/slukke apparatet, forudsat at det er blevet placeret eller installeret i sin tilsigtede normale position, og at de er under opsyn eller er blevet instrueret i brugen af apparatet på en sikker måde, og forstår de farer, der er involveret.

- Børn i alderen fra 3 år og mindre end 8 år må ikke tilslutte, regulere og rengøre apparatet eller udføre vedligeholdelse."

- Ovnens flader kan blive meget varme, när ovnen bruges. Brug egnet varmeisolerende udstyr som f.eks. varmebeskyttelseshandsker ved betjening af ovnen. Bær altid de nødvendige personlige værnemidler ved installation og vedligeholdelse af ovnen, såsom sikkerhedsbriller, handsker m.m.

- Bær altid de nødvendige personlige værnemidler ved installation og vedligeholdelse af ovnen, såsom sikkerhedsbriller, handsker m.m.

- Vær forsigtig ved gen(påfyldning) af træpiller, når ovnen er varm. Sørg for, at der ikke er risiko for, at der går ild i sækken med træpiller.

• Pas på ikke at komme for tæt på ovnen,

da der kan gå ild i tøj, hvis det kommer for tæt på ilden.

• Undgå at arbejde med brændbare opløsningsmidler i det rum, hvor ovnen bruges. Fjern brændbare opløsningsmidler og letantændelige materialer fra det rum, hvor ovnen installeres.
• Ovnen er tung, og gulvunderlaget skal derfor kontrolleres af en ekspert.
• Brug kun tørre træpiller af god kvalitet uden rester af lim, harpiks og tilsætningsstoffer. De skal have en diameter på 6 mm, en maksimumlængde 30 mm.
• Brug ikke andet brændstof end de anførte træpiller. Andet brændsel såsom træstykker med lim og/eller opløsningsmidler, træaffald generelt, pap, flydende brændsel, alkohol, petroleum, benzin og affald osv. må ikke bruges.
• Dårligt, vådt, imprægneret eller malet brænde vil medføre kondensdannelse og/eller sod i skorstenen eller i selve ovnen. Det kan medføre dårlig funktion og farlige situationer.
• Sørg for, at skorstenen fejes regelmæssigt af en skorstensfejer iht. de lokale bestemmelser. Hvis det ikke er tilfældet, skal hele ovnen og dens system, herunder også skorstenen, kontrolleres og vedligeholdes af en autoriseret specialist mindst to gange om året (förste gang i starten af varmesæsonen). Ved intensiv brug af ovnen skal hele systemet, inklusive skorstenen, rengøres oftere.
  • Undlad at bruge ovnen som grill.

Tilslut altid én brændeovn pr. skorstensrør. Tilslutning af flere brændeovne til den samme skorsten, kan føre til farlige situationer.

Denne ovn skal også forsynes med elektrisk strøm. Læs advarslerne og bemærkningerne nedenfor grundigt igennem:

• Brug ikke et defekt strømkabel.
• Et defekt strømkabel må kun udskiftes af leverandøren eller en autoriseret person eller et serviceværksted.
• Klem eller bøj ikke kablet.
• Kontroller, at strømkablet ikke kommer i kontakt med ovnens varme dele.
• Tilslut ALDRIG enheden ved hjælp af en forlængerledning. Hvis et passende stikkontakt med jordforbindelse ikke forefindes, skal en stikkontakt med jordforbindelse installeres af en autoriseret elektriker.
• Kontroller forsyningsspændingen. Denne enhed er kun egnet til stikkontakter med jordforbindelse - tilslutningsspænding 230 Volt / \~50 Hz.

Enheden SKAL altid være tilsluttet en tilslutning med jordforbindelse.

• Netstikket skal altid være let tilgængeligt, når enheden er tilsluttet.
• Placer ikke apparatet lige under en vægmonteret stikdåse.

Kontroller følgende, inden enheden tilsluttes:

• Tilslutningsspændingen svarer til den, der er angivet på typepladen.
  • Stikkontakten og strømforsyningen skal

passe til enheden.

Lad en autoriseret elektriker kontrollere den elektriske tilslutning, hvis du ikke er sikker på, at alting er tilsluttet korrekt.

• Luftindtag og -udtag må aldrig dækkes til.
• Der må ikke stikkes genstande i enhedens åbninger.
• Enheden må aldrig komme i kontakt med vand. Sprøjt ikke vand på enheden eller sænk ikke enheden ned i vand, fordi det kan forårsage kortslutning.
• Træk altid netstikket ud af stikkontakten, før enheden eller en del af den rengøres eller udskiftes.
• Tag altid stikket ud af stikkontakten, før der foretages vedligeholdelse.
• Tag altid stikket ud af kontakten, når enheden ikke er i brug.
• Det er ikke tilladt at foretage ændringer på apparatet, da dette kan medføre livsfarlige situationer. Det medfører desuden bortfald af garantien.
• Opbevar installations- og brugervejledningen omhyggeligt.
• Følg altid brandvæsenets anvisninger i nødsituationer.

2. HVORDAN EN N∅DSITUATION ELLER EN SKORSTENSBRAND HÅNDTERES (BRAND UDENFOR FORBRÆNDINGSKAMMERET)

1. Sluk ovnen ved at trække stikket ud af stikkontakten.
2. Sluk ilden i ovnen med en CO ^2 -ildslukker, sand, soda eller salt for at mini-mere røgdannelse i lokalet. Brug aldrig vand til at slukke ilden.
3. I tilfælde af en skorstensbrand: Luk spjældet (se lokale/nationale regler, forskrifter, forordninger og normer om spjæld er tilladt) eller forsegl skorstenen med et vådt klæde.

BEMÆRK: skorstenen kan blive meget varm. Bær altid varmebestandige handsker ved forsegling.

1. Advar øjeblikkeligt brandvæsnet.
2. Udluft rummet ved at åbne alle vinduer og døre i forbindelse med mulig dannelse af kulmonoxid.

3. F∅RSTE IBRUGTAGNING

Den første ibrugtagelse skal udføres af en autoriseret Qlima servicetekniker. Ovnen skal justeres ved første ibrugtagelse, således der opnås korrekt luft/brændstofforhold ved hver af de fem forbrændingsniveauer. Det korrekte forhold er meget afhængig af den monterede røgkanal og kan først justeres efter installation af ovnen. Et forkert luft/brændstofforhold kan forårsage alvorlig skade på ovnen. Brændstofforbruget øges også.

Ændr aldrig selv service-parametrene i servicemenuen. Det kan forårsage alvorlig skade på ovnen og vil annullere garantien. Justering af ovnen må kun udføres af en autoriseret Qlima servicetekniker.

3.1 HANDLINGER F∅R OG UNDER F∅RSTE OPSTART

Ved ibrugtagning af nye bygninger eller efter maling af lokaler bygningen tørre helt, før ovnen tages i brug første gang. Det kan tage lang tid, før vægge, lofter og/eller gulve er helt tørre. Sod, aske osv. kan være svært at få af vægge, der ikke er helt tørre.

1. Kontroller, at ovnen er installeret i overensstemmelse med installationsvejledningen.
2. Fjern alle genstande som f.eks. brugsanvisningen, papirer, handsker (hvis det er relevant), ovnværktøj osv. fra brændeskålen, før du tænder op i ovnen.
3. Fyld pilletragten med piller. Se afsnit 5 "Fyldning af pilletragt med piller" i denne brugervejledning for vejledning mht. til anvendte piller og hvordan pilletragten fyldes.
4. Stik stikket i en jordet stikkontakt og tænd for strømafbryderen. Strømaf-bryderen sidder på bagsiden af ovnen.

Se afsnit 9 "Elektrisk tilslutning" i installationsvejledningen før apparatet sluttes til strømmen.

1. Læs afsnit 4 "Normal brug af ovnen" for mere information om betjening af fjernbetjeningen (hvis medleveret), samt opstartproceduren.
2. Ovnen er fremstillet af stål i høj kvalitet, som er beskyttet med en belægning. Under den første opvarmningscyklus hærdes belægningen, og stålet

sætter sig. Denne proces tager tid. Første gang ovnen bruges, er det normalt, at der opstå en ubehagelig lugt. Sørg derfor at udlufte lokalet grundigt i denne periode.

1. Lad aldrig ovnen brænde med åben brænderdør. Hold altid døren lukket, när ovnen er i brug. Sørg for, at dørens låsemekanisme er lukket forsvarligt.
2. Start ovnen og vælg forbrændingsniveau 1.

For at undgå permanent skade på ovnen skal denne første optænding ske gradvist og ved lav varme. De første 24 timer må ovnen kun benyttes ved lav varme, hvorefter varmen gradvist kan øges. Sørg for, at ovnen brænder kontinuerligt i yderligere mindst tre til fire timer.

1. Kontroller, at forbrændingsprocessen ikke afgiver røggas i lokalet. Sluk øjeblikkeligt ovnen, hvis dette er tilfældet og udbedr lækagen.
2. Kontroller, at rumventilatoren aktiveres ved at føle, om der kommer luft ud af luftudtaget foran på ovnen. Denne ventilator starter først, når ovnen er tilpas varm (efter ca. 15-20 minutter start af ovnen brænder). Hvis rumventilatoren ikke starter, skal ovnen slukkes for at forhindre skade på ovnen. Udbedr problemet inden ovnen startes igen.

Denne ovn er udstyret med en ventilator til cirkulation af rumluften. Når ventilatoren er tændt, trækkes rumluften tværs over ovnens indvendige varme overflader, hvorved rumluften bliver opvarmet.

1. Kontroller, at ovnen har korrekt luft/brændstofforhold ved alle fem forbrændingsniveauer ved at kontrollere flammerne for hver af de fem forbrændingsniveauer. Se figur 1 nedenfor. Juster luft/brændstofforholdet hvis nødvendigt. Justering af luft/brændstofforholdet må kun udføres af en Qlima servicetekniker.
2. Kontroller skorstenstrækket med en differenstrykmåler. Juster - hvis installeret - spjældet på skorstenen.

Efter justering af spjældet, må positionen på spjældet kun ændres i nødsituationer, som f.eks. en skorstensbrand.

1. Kontroller, at røggastemperaturen forbliver under 220°C ved hver af de fem forbrændingsniveauer. Hvis røggastemperaturen ved en af de fem forbrændingsniveauer bliver højere end 220°C, skal pågældende forbrændingsniveau justeres på ny ved at reducere tilførsel af piller og røggasventilatorens periferihastighed og/eller øge rumventilatorens periferihastighed.

Det har følgende fordele at lade ovnen opstarte af en autoriseret Qlima tekniker:

• Der opstår mindre soddannelse, som gør, at skorsten og ovn mindre hurtigt skal renses.
• Ovnen vil bruges mindre brændstof.
• Ovnens effektivitet vil være optimal.
• Ovnens dele belastes mindre, hvilket gør, at ovnen har en længere levetid.

• Antallet af service- og vedligeholdelsestimer på ovnen vil blive reduceret.

• Efter justering er ovnen klar til brug.

4. NORMALBETJENING AF OVNEN

Askeskuffen og brænderen skal renses hver gang ovnen startes. Se afsnit 6.4. Ovndøren skal være lukket.

Ovnen må ikke bruges, hvis der samtidig benyttes et udsugningssystem, varmluftopvarmning eller andre apparater, der har indflydelse på lufttrykket i rummet. Dette apparatur skal være slukket, når en pilleovn er i brug.

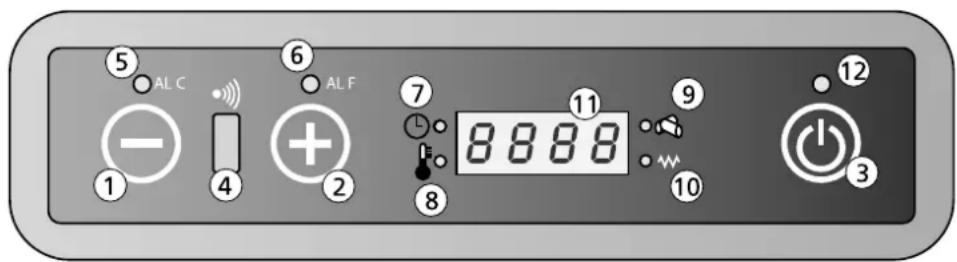

4.1 DISPLAY-INFORMATION

2.

5 AL C 6 AL F 7 8888 11 9 10 12 3

Knap 1: Reducerer rumtemperaturen, som er indstillet af brugeren. Knap 1 kan også bruges til at vise og ændre varmeafgivelsen.

Knap 2: ∅ger rumtemperaturen, som er indstillet af brugeren. Knap 2 kan også bruges til at vise og ændre varmeafgivelsen.

Knap 3: Bruges til at slukke og tænde ovnen.

Signalmodtager 4: Fjernbetjeningens signalmodtager.

LED 5: Angiver, at der er en Alarm C (C står for temperatur) fejl til ste-de. For mere information se afsnittet 8.2 "Fejlliste".

LED 6: Angiver, at der er en Alarm F (F står for røggas) fejl til stede. For mere information se afsnittet 8.2 "Fejlliste".

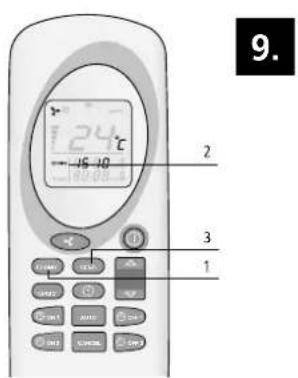

LED 7: Ovnen er udstyret med en timer til indstilling af start- og stoptider. Når denne LED er tændt, er timer-funktionen aktiveret.

LED 8: Angiver, at den indstillede temperatur er nået. Displayet viser ligeledes teksten ECO, samt indstillet temperatur.

LED 10: Angiver, at tændingsenheden er aktiveret.

Display 11: Viser rumtemperatur og varmeafgivelsesniveau. I tilfælde af en fejl, vises fejlkoden på displayet.

Off Ovnen er slukket eller slukkes.

Fan Ovnen er i forvarmningstilstand.

Load Pilletilførslen er aktiv. LED 9 er også tændt (se figur 2).

Fire On ovnen er i tændingsfasen.

On 1 Ovnen er tændt og aktiv på laveste varmeafgivelsesniveau 1.

Eco Ovnen har nået indstillet temperatur.

StoP Ovnen er i brænderens selvrensningstilstand. Røggasventilatoren kører på maks. omdrejning og pilletilførselsmotoren kører på laveste tilførselshastighed.

Atte Denne melding vises, når ovnen forsøges startet under afkøling.

4.2 NORMAL START

Brænderen skal rengøres før hver optænding. Ved brug af timerfunktionen, skal brænderen rengøres før den automatiske optænding.

Sådan startes og bruges ovnen normalt:

1. Kontroller, at brændeskålen er tom og ren.
2. Kontroller, at brænderdøren er lukket.
3. Fyld træpillebeholderen med træpiller af god kvalitet.
4. Tryk på knap 3 i 2 sekunder. Røggasventilatoren starter og tændingsenheden begynder at brænde. Displayet viser teksten FAN ACC og LED 10 tændes som tegn på, at tændingsenheden er aktiveret.
5. Efter ca. 1 minut viser displayet LOAD WOOD. Under denne fase transporterer skruedrevet pillerne fra brændstoftragten til forbrændingskammeret. Pillerne antændes af varmen fra tændingsenheden.
6. Når ovnens ønskede overfladetemperatur er nået, viser displayet FIRE ON. LED 10 slukkes.
7. Recirkulationsventilatoren begynder at køre og suge rummets luft fra ovnens bagsiden. Luften blæses efterfølgende gennem varmeveksleren og opvarmes således. Den opvarmede luft blæses ud i rummet foran på ovnen.
8. Under normal drift viser displayet varmeafgivelsen (1-2-3-4 eller 5), samt rummets temperatur.
9. Når ønsket rumtemperatur er nået, visere displayet teksten ECO, samt rummets temperatur. Ovnen vil brænde på lavest mulige forbrændingsniveau. Hvis tilstanden SAVE er aktiveret, slukkes ovnen automatisk, når indstillet temperatur er nået. Se afsnit 4.6 for mere information om funktion og indstilling af tilstanden SAVE.

4.3 START UNDER ANDRE FORHOLD

Når ovnen startes ved en rumtemperatur på under 0 °C, eller når forbrændingsluften sandsynligvis er under 0 °C, er startproceduren være anderledes.

Hvis antændingsproceduren ved sådanne lave temperaturer ikke medfører, at der dannes gode flammer, vises "ALAr No FirE" på displayet.

Placer noget "optændingsmateriale" i brændeskålen. Antænd "optændingsmaterialet" med en tændstik, og vent 1 minut med at starte ovnen med "normal start" som beskrevet i kapitel 4.2.

Hvis det ikke medfører dannelse af gode flammer, skal installationsparametrene ændres af en tekniker. Kontakt en Qlima-autoriseret tekniker.

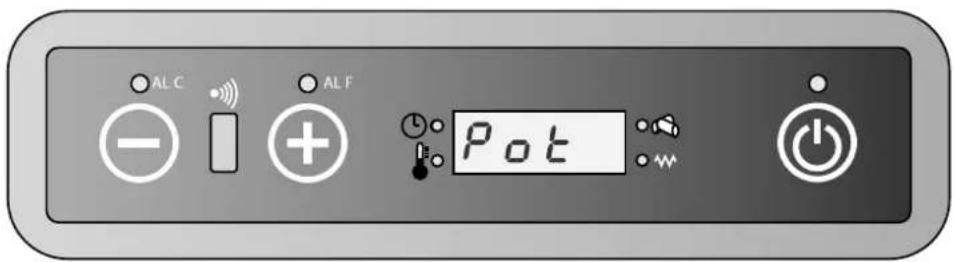

4.4 INDSTILLING AF TEMPERATUR

3.

AL C AL F Pot

1. Tryk på knap 1 for at gå til indstillingsmenuen for temperatur. Displayet viser teksten SET og ønsket temperatur.

2. Tryk på knap 1 for at reducere temperaturen. Displayet viser indstillet temperatur.

3. Tryk på knap 2 for at øge temperaturen. Displayet viser indstillet temperatur.

4. Den ønskede temperatur er nu indstillet. Displayet vender tilbage til normal drifttilstand efter 3 sekunder.

5. Ændring af temperatur er nu gennemført.

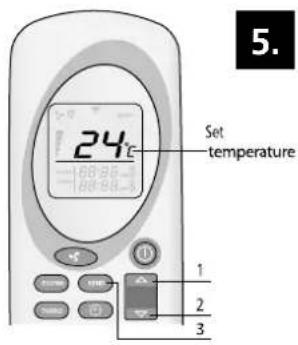

6. Den ønskede temperatur kan også indstilles med fjernbetjeningen. Se afsnit 4.8 for mere information om brug af fjernbetjeningen.

Den ønskede temperatur kan indstilles til mellem 7 °C og 40 °C.

4.5 AENDRING AF OVNENS VARMEAFGIVELSE

1. Tryk én gang på knap 2. Displayet viser teksten POT og en af de 5 varmeafgivelsesniveauer.

2. Tryk på knap 1 for at reducere varmeafgivelsen. Displayet viser den ændrede varmeafgivelse.

3. Tryk på knap 2 for at øge varmeafgivelsen. Displayet viser den ændrede varmeafgivelse.

4. Når displayet viser ønsket varmeafgivelse, vender displayet tilbage til normal drifttilstand efter 3 sekunder.

5. Ændring af varmeafgivelsen er nu gennemført.

6. Den ønskede varmeafgivelse kan også indstilles med fjernbetjeningen. Se afsnit 4.8 for mere information om brug af fjernbetjeningen.

4.6 SAVE MODE

Når denne funktion er aktiveret, går kaminen automatisk ud, så snart rumtemperaturen har nået den indstillede temperatur - plus den indstillede forskelstemperatur. Kaminerne tændes automatisk når rumtemperaturen når den indstillede temperatur - minus den indstillede forskelstemperatur.

Sparetilstanden kan kun benyttes, när timerfunktionen ikke er i brug.

INDSTILLING AF TILSTANDEN SAVE

1. Sluk ovnen.
2. Tryk på knap 1 og efterfølgende nogle gange på knap 3 indtil displayet viser teksten UT04.
3. Tryk på knap 2. Værdien 1 vises i displayet. Hold nu knap 2 indtrykket indtil displayet viser værdi A9.
4. Ved igen at trykke på knap 3, viser displayet Pr01. Tryk gentagende gange på knap 3 indtil displayet viser Pr28, skiftende med teksten OFF eller en talværdi mellem 1 og 15.
5. Hvis teksten OFF vises i displayet er tilstanden SAVE deaktiveret. Denne kan aktiveres med knapperne 1 eller 2. Ved at trykke på knap 1 eller 2 viser displayet differenstemperaturen, som kan indstilles fra 1°C t/m 15°C.
6. Vælg den ønskede differensværdi og tryk efterfølgende på knap P3 for at gemme indstillingen.
7. Ovnen er nu indstillet i tilstanden SAVE og kan startes på ny.

DIFFERENSTEMPERATUR

Differenstemperaturen er forskellen i grader i forhold til den indstillede temperatur. Eksempel: Den indstillede temperatur er 20 °C og den indstillede differenstemperatur er 2 °C. Ovnen slukkes ved en rumtemperatur på 22 °C og genstartes ved en rumtemperatur på 18 °C.

DEAKTIVERING AF TILSTANDEN SAVE

1. Sluk ovnen og gentag ovenstående trin indtil teksten OFF vises i displayet.
2. Tryk efterfølgende på knap 3.
3. Tilstanden SAVE er nu deaktiveret.

For at forhindre mange start/stop og dermed ekstra slitage på forskellige dele, anbefales det ikke at indstille differenstemperaturen lavere end 2°C og højere end 4°C.

4.7 NORMAL SLUKNING

Sluk ovnen ved at trykke på knappen 3, indtil "OFF" vises på display. Under slukningen standses tilførslen af træpiller til brændeskålen og blæseren til luftcirkulation slukkes. Røgudsugningsventilatoren vil fortsat køre noget tid og slukkes efter nedkølingsfasen.

4.8 FJERNBETJENINGEN

Hvordan fjernbetjeningen bruges:

1. Ret fjernbetjeningen mod ovnens betjeningspanel.
2. Kontroller, at der ikke er forhindringer mellem fjernbetjeningen og signal-

AUTO 24°C ECOGS 88:88 ON TURSO 88:88 OFF ECONO SEND TURBO ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2

4.

modtageren på ovnen.

1. Hver funktion, som vælges med fjernbetjeningen skal bekræftes med knappen

. Efter hvert valg høres et lydsignal, så valgte mulighed kan bekræftes.

ON/OFF : Brug denne funktion til at slukke eller tænde ovnen med fjernbetjeningen. Hold knappen indtrykket i mindst 2 sekunder for at tænde eller slukke systemet. Tryk på 📄 for at bekræfte.

UP/DOWN : Brug disse knapper til indstilling af ønsket temperatur. Temperaturen kan indstilles til mellem 7°C og 40°C.

FAN : Vælger ønsket varmeafgivelse

SEND: Brug denne knap til at bekræfte og sende valgte funktion til ovnen.

ECONO: Brug denne knap til at aktivere/deaktivere funktionen ECONO. Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktivere denne funktion.

TURBO: Brug denne knap til at aktivere/deaktivere funktionen TURBO. Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktivere denne funktion.

CLOCK: Indstil som følger timer-funktionen vha. fjernbetjeningen:

1. Tryk på

1. Symbolet vises og tiden blinker.

2. Brug knapperne

for at bekræfte og tryk på 📄.

ON1: Brug denne knap til at indstille tidsplanlægningen for at tænde ovnen automatisk (program 1).

OFF1: Brug denne knap til at indstille tidsplanlægningen for at slukke ovnen automatisk (program 1).

ON2: Brug denne knap til at indstille tidsplanlægningen for at tænde ovnen automatisk (program 2).

OFF2: Brug denne knap til at indstille tidsplanlægningen for at slukke ovnen automatisk (program 2).

AUTO: Brug denne knap til dagligt at gentage indstillede tidsprogrammer (1 og 2) Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktivere denne funktion. Displayet viser teksten AUTO.

DK

24°C Set temperature 1 2 3 5.

6. 2 1 3

7. 24°C 10.80 2 1 2

124°C 15 10 8. 2 3 1

24°C -15 -10 1 2 3 1 9.

DK

CANCEL: Brug denne knap for at annullere en forudprogrammeret tænde- eller slukketid.

INDSTILLING AF TEMPERATUR

Brug knapperne ▲ og ▼ (1&2) for at indstille ønsket temperatur (fra 7°C til maks. 40°C). Når ønsket temperatur er valgt, tryk på ▲ (3). Se figur 5.

INDSTILLING AF VARMEAFGIVELSE

Brug knappen (1) til at indstille ønsket varmeafgivelse. Tryk efterfølgende på (3). Teksten on1-on2-on3-on4 eller on5 vises på ovnen. Varmeafgivelsen vises ligeledes på fjernbetjeningen (2). Det er også muligt at vælge tilstanden AUTO. Se figur 6.

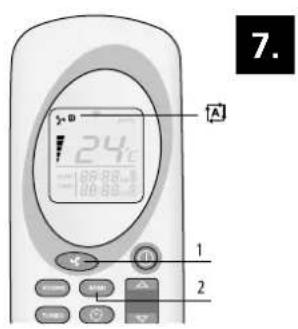

TILSTANDEN AUTO

I denne funktion beregner ovnen selv den nødvendige varmeafgivelse på grundlag af forskellen mellem den indstillede temperatur og rumtemperaturen. Tryk på (1) indtil symbolet Aises for at vælge tilstanden AUTO. Tryk på (2) for at bekræfte valget. For at deaktivere tilstanden AUTO, tryk igen på (1) vælg ønsket varmeafgivelse og bekræft med (2). Se figur 7.

TILSTANDEN TURBO

I tilstanden TURBO varmer ovnen med maks. varmeafgivelse i 30 minutter. I tilstanden TURBO er temperaturen forudprogrammeret til 30°C. Efter 30 minutter vender ovnen tilbage til tilstanden, som er indstillet inden tilstanden bliver aktiveret. Tryk i mere end 2 sekunder på knappen (1) og efterfølgende på (3) for at vælge tilstanden TURBO. Tryk i mindst 2 sekunder på knappen (1) for at deaktivere tilstanden. Teksten TURBO forsvinder i fjernbetjeningens display og varmeafgivelse og indstillet temperatur ses igen (2). Tryk på (3) for at bekræfte valget. Se figur 8.

TILSTANDEN ECONO

I tilstanden ECONO forbliver temperaturen konstant. Ovnen juster varmeafgivelsen hvert 10. minut, indtil varmeafgivelsesniveau 1 er nået. For at vælge tilstanden ECONO, tryk på knappen (1) i mere end 2 sekunder indtil teksten ECONO vises i displayet (2) og tryk på (3). Tryk i mindst 2 sekunder på knappen (1) for at deaktivere funktionen. Teksten ECONO forsvinder fra fjernbetjeningens display. Tryk på (3) for at bekræfte valget. Se figur 9.

PROGRAM 1 (ON1 OG OFF1)

1. ∅nsket tænde- og slukketid skal indstilles, når fjernbetjeningen er deaktiveret.
2. Ovnen opretholder temperaturen og varmeafgivelsesniveauet inden ovnen slukkes.
3. Den mindste tidsperiode mellem slukning og tænding er 20 minutter. Ovnen har brug for denne tid til at gennemgå nedkølingsfasen.
4. Timer-funktionen skal indstilles på ny efter strømafbrydelse.

AUTOMATISK TÆNDING (ON1)

Tryk på knap 📄 (1) for at tænde ovnen i overensstemmelse med program 1. Tiden og et symbol ON1 blinker på fjernbetjeningen. Brug knapperne △ og ▼ 2&3 for at vælge ønsket tid (intervaller af 10 minutter). Vælg 📄 (1) for at bekræfte. Den ønskede starttid vises på fjernbetjeningen. Tryk på 📄 (4) for at bekræfte. Displayet viser teksten CHRONO. Se figur 10 og 11.

AUTOMATISK SLUKNING (OFF1)

Tryk på knap (1) for at slukke ovnen i overensstemmelse med program 1. Tiden og et symbol OFF1 blinker på fjernbetjeningen. Brug knapperne △ og ▼ 2&3 for at vælge ønsket tid (intervaller af 10 minutter). Vælg (1) for at bekræfte. Den ønskede sluttid vises på fjernbetjeningen. Tryk på (4) for at bekræfte. Displayet viser teksten CHRONO. Denne tekst forsvinder, når indstillet tænde- og slukketid er forløbet. Se figur 12.

PROGRAM 2 (ON2 OG OFF2)

Tryk på den korresponderende ON (TIL) eller OFF (FRA) knap for programmet, som skal annulleres. Timer og minutter og det korresponderende symbol vises på fjernbetjeningens skærm. Tryk på knappen (2) for at annullere automatisk tænding eller slukning af ovnen. Tryk på (3) for at bekræfte.

DAGLIG GENTAGELSE

Med funktionen AUTO kan den indstillede tænde- og slukketid gentages dagligt. Tryk på knappen AUTO (1) mindst 2 sekunder for at aktivere denne funktion. AUTO vises i displayet på fjernbetjeningen (2). Tryk på SEED (3) for at bekræfte. Displayet viser teksten CHRONO. Tryk på knappen AUTO (1) i mindst 2 sekunder for at deaktivere funktionen og tryk efterfølgende på SEED (3). Se figur 14.

Rengør altid brænderen før automatisk opstart af ovnen. Det forhindrer skade på ovnen og i rummet.

4.9 SKIFT AF FJERNBETJENINGENS BATTERIER

Når batterierne i fjernbetjeningen skal skiftes, fjernes dækslet på bagsiden af fjernbetjeningen som vist i figur 15. Udskift de gamle batterier med nye. Vær opmærksom på + og - polerne. Brug kun AAA 1,5V batterier. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, så fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelser, fordi de er skadelige for miljøet.

4.10 WIFI-FORBINDELSE

Ovnen kan tilsluttes et valgfrit WiFi-modul. Med dette WiFi-modul kan ovnen tændes eller slukkes. Ovnens timer kan også betjenes meget let og belejligt. Derudover kan temperaturen aflæses eksternt. For at tilslutte det specielle WiFi-modul til denne ovn medfølger et stik på bagsiden af enheden. For mere information kontakt din lokale forhandler.

5. PÄFYLDNING AF TRÄEPILLER I TRÄEPILLEBEHOLDEREN

5.1 BRÆNDSEL

Brug ikke andet brændstof end de anførte træpiller. Andet brændsel såsom træstykker med lim og/eller opløsningsmidler, træaffald generelt, pap, flydende brændsel, alkohol, petroleum, benzin og affald osv. må ikke bruges.

Der er piller på markedet i forskellige kvaliteter med forskellige egenskaber. Piller af dårlig kvalitet påvirker effektiviteten af forbrændingen negativt, og kan forurene brændeovnen, og kan i ekstreme tilfælde føre til farlige situationer.

Brug af de forkerte piller (dårlig kvalitet eller anden diameter end den angivne) kan føre til beskadigelse af din brændeovn. Skader, der skyldes træpiller af dårlig kvalitet, er ikke omfattet af garantien.

Brug kun træpiller af god kvalitet med en diameter på 6 mm og en maksimumlængde på 30 mm. Der findes forskellige træpiller med forskellige egenskaber og forskellig kvalitet. Træpiller af god kvalitet har følgende endetegn:

• diameter 6 mm
• maksimumlængde 30 mm
• kompakte uden rester af lim, harpiks eller tilsætningsstoffer
• blank og glat overflade
• ensartet længde og lavt støvindhold
• restfugtighed: < 10 %
• askeindhold: < 0,5 %
• træpiller af en god kvalitet synker, når de kastes i vand

- godkendt i henhold til standarden 6mm DIN+ / Ö-norm+ / EN+ eller tilsvarende

Brændsel af dårlig kvalitet til anvendelse i denne ovn har følgende generelle ken- detegn:

• anden diameter end de krævede 6 mm. og/eller forskel på træpillernes diametre
• forskellige længder, højere procentdel af korte træpiller
• overflade med lodrette og/eller vandrette revner
• højt støvindhold
• overfladen skinner ikke
• flyder i vandet

Anvendelse af brændsel af dårlig kvalitet kan medføre:

• dårlig forbrænding
• hyppig blokering af brændeskålen
• øget forbrug af træpiller
• lavere varmeeffekt og lavere effektivitet
• tilsmudsning af glas
• øget askemængde og uforbrændt granulat
• højere vedligeholdelsesomkostninger

Selv ved brug af standardtræpiller af god kvalitet kan der stadig forekomme forskelle i forbrændingshastighed, askeproduktion og sodaflejring.

Opbevar og transporter træpillerne fuldstændigt tørt. Træpiller kan udvide sig meget, hvis de udsættes for fugt.

Kontakt Qlima-forhandleren eller den autoriserede Qlima-montør for at få yderligere oplysninger om træpiller.

5.2 PÄFYLDNING AF TRÄEPILLER I TRÄEPILLEBEHOLDEREN

Åbn dækslet på pilletragten foroven på ovnen og fyld forsigtigt tragten 3/4 med piller. Sørg for, at der ikke falder piller ned i ovnen. Luk dækslet.

Berør aldrig roterende dele i træpillebeholderen. For at undgå risikoen for at berøre roterende dele i træpillebeholderen er det altid bedst at slukke ovnen helt ved at trække stikket ud af stikkontakten.

Sørg for, at træpillerne og/eller sækken med træpiller ikke kan komme i kontakt med varme overflader på ovnen, hvis det er nødvendigt at påfylde træpiller, mens ovnen er i drift, da det kan medføre farlige situationer. Sørg for aldrig at berøre roterende dele i træpillebeholderen.

6. VEDLIGEHOLDELSE

Den varme, aske og aflejringer, som afbrænding af brænde frembringer, betyder, at både slutbrugeren og en autoriseret tekniker regelmæssigt skal foretage rengøring og vedligeholdelse. Det er vigtigt at rengøre ovnen med jævne mellemrum for at opnå sikker og effektivt drift og øge ovnens levetid. Rengør ikke ovnens ind-og udvendige dele med ståluld, cyanbrinte eller andre slibende eller ridsende produkter. Kontroller ovnen og skorstenssystemet for eventuelle blokeringer, især når ovnen ikke har været brugt i længere tid.

Rengør brændergryden, ovnruden og askeskuffen, hver gang du bruger den. Dette er meget vigtigt for at sikre, at det fungerer korrekt og sikkert. Frem for alt skal du tænke over dette, hvis du betjener ovnen via timerprogrammering eller WLAN-kontrol, for så glemmes rengøring let!

6.1 VEDLIGEHOLDELSE, SOM SKAL UDF∅RES AF (SLUT)BRUGEREN

Der må kun foretages vedligeholdelse af ovnen, når den er kølet helt af både indvendigt og udvendigt!

Træk ovnens netstik ud af stikkontakten, før der udføres vedligeholdelse på ovnen.

Opgave Hyppighed
Rengøring af ovnens udvendige flader	Hver anden uge
Rengøring af ovnens glasparti Hver	gang ovnen startes. Også ved optænding ved brug af timerfunktionen
Rengøring af brænderen Hver gang	ovnen startes. Også ved optænding ved brug af timerfunktionen
Rengøring af askeskuffen Når den er fuld, og hver gang ovnen startes. Også ved optænding ved brug af timerfunktionen.
Rengøring af varmeveksleren Dagligt
Rengøring af brændeskålen Hver anden uge
Kontrol af brænderdørens forsegling	To gange om året, første gang ved sæsonens start och / eller efter förbränning av 2500 kilo av pellets
Rengøring af træpillebeholderen og sneglen	En gang om måneden och / eller efter förbränning av 2500 kilo av pellets
Rengøring af pilletilførselsrøret En gang ugentligt

6.2 RENG∅RING AF OVNENS UDVENDIGE FLADER

Rengør ovnens flader med (varmt) vand og sæbe. Brug ikke slibende rengøringsprodukter eller opløsningsmidler, da dette kan beskadige overfladen.

6.3 RENG∅RING AF GLASSET

Ruden i ovndøren skal rengøres inden hver opstart for at forhindre fastbrænding af sod og aske.

Glasset er varmebestandigt, men kan revne pga. hurtige temperaturændringer. Ruden skal afkøles helt, inden den rengøres. Brug normalt vinduespudsemiddel og et viskestykke eller en klud.

Glasset må kun rengøres, när ovnen er kølet helt af.

6.4 RENG∅RING AF BRÄNDESKÅLEN MED ASKESKUFFEN

Brænderen og askeskuffe skal rengøres før hver opstart.

1. Fjern brændeskålen med askeskuffen ved at løfte den og tage den ud (som det ses i fitur 16 & 17).
2. Rengøring af askeskuffe.
3. Tøm brændeskålen og risten for aske og rester. Rengør hullerne i brændeskålen, hvis de er blokerede, med et spidst værktøj.
4. Rengør brændeskålen og risten yderligere ved hjælp af en børste og en støvsuger.

Åbne huller og en ren brændeskål er utroligt vigtige for en god forbrænding af træpillerne.

1. Sæt brænderen og askeskuffen tilbage i ovnen. Sørg for, at brænderen anbringes korrekt. Sørg for, at den store åbning anbringes ved tændingsenheden (som det ses i figur 19 og 20). Hvis brænderen anbringes forkert, tændes ovnen ikke.

6.5 RENG∅RING AF VARMEVEKSLEREN

Varmeveksleren skal rengøres dagligt med en skraber. Sørg for, at ovnen er slukket og ovndøren lukket. Bevæg skraberens håndtag, som er monteret i luftudtaget (se figur 21), fremad og efterfølgende bagud. Gentag denne handling 5-6 gange, indtil skraberen kan bevæges frem og tilbage uden modstand.

6.6 RENG∅RING AF HERDEN

Rengør først varmeveksleren (se afsnit 6.5 "Rengøring af varmeveksleren").

1. Fjern brænderen og askeskuffe. Se afsnit 6.4.
2. Fjern varmeskjoldet, som er anbragt over ovnen.

a. Træk varmeskjoldet opad foran (se figur 22), således fæstningspunkterne 2 (se figur 23) kommer fri. Bevæg efterfølgende varmeskjoldet fremad, således fæstningspunkt 1 (se figur 23) kommer frit.
b. Bevæg varmeskjoldets bagside nedad (se figur 24).
c. Træk nu venstre side opad i retning af pil 1 (se figur 25) og drej højre side nedad i retning af pil 2 (se figur 25).
d. Fjern efterfølgende varmeskjoldet fra forbrændingskammeret.

1. Afmonter efterfølgende den indvendige pladebeklædning fra herden.

a. Fjern skruerne 1 og 2 (se figur 26).
b. Frigør pladebeklædningen vha. en skruetrækker (se figur 27).
c. Træk pladebeklædningen fremad mod døren og ud af herden. Gentag denne handling for højre pladebeklædning (se figur 28 og 29).
d. Fjern panelet på bagsiden af herden ved at trække panelet fremad. Brug evt. en skruetrækker. Fjern panelet fra ovnen (se figur 30).
e. Fjern panelerne i venstre og højre side. Skub sidepanelet omkring 2 cm fremad i dørens retning og videre forbi stedet angivet med en pil (se figur 31).
f. Træk efterfølgende toppen af panelet mod midten af herden og fjern panelet fra ovnen. Gentag denne handling for at fjerne panelet fra ovnen i højre side af herden (se figur 32).
g. Fjern bundpladen til højre. Træk den opad vha. en skruetrækker og fjern pladen fra ovnen (se figur 33).
h. Fjern også venstre bundplade ved først at skubbe den 3 cm vandret mod højre, hvorefter den kan fjernes fra herden (se figur 34 og 35).

1. Rengør herden, delen under brænderen og pladebeklædningen med en børste og en støvsuger.

2. Efter rengøring skal alle dele sættes tilbage i herden i omvendt rækkefølge.

6.7 KONTROL AF BRÆNDERD∅RENS FORSEGLING

Kontroller brænderdørens forsegling for lækage eller andre skader mindst to gange om året, første gang før varmesæsonen starter. Få en Qlimaautoriseret tekniker til at udskifte den, hvis det er nødvendigt. Brug kun originale Qlima-reservedele.

6.8 RENG∅RING AF TRÆPILLEBEHOLDEREN OG SNEGLEN

Rengør pilletragten og skruedrevet en gang om måneden.

1. Fjern beskyttelsesristen fra pilletragten.
2. Tøm pilletragten.
3. Rengør pilletragten og den synlige del af skruen med en støvsuger (figur 36).
4. Sæt beskyttelsesristen tilbage på plads.
5. Fyld tragten med piller.

6.9 RENG∅RING AF PILLETILF∅RSELSR∅RET

Rengør pilletilførselsrøret en gang ugentligt med en hård rund børste (figur 37). Tilførselsrøret er placeret i ovnens forbrændingskammer. Der kan dannes creosot i tilførselsrøret, som gør, at tilførselsrøret bliver meget snavset og kan tilstoppes med piller.

6.10 VEDLIGEHOLDELSE, SOM SKAL UDFÖRES AF AUTORISERET TEKNIKER

(*) Den anførte hyppighed er minimum. Den lokale lovgivning og/eller de forsik-ringsmæssige krav kan være gældende, afhængigt af hvad der er det strengeste. Ved intensiv brug af ovnen skal skorstenen rengøres oftere.

Opgave Hyppighed
Professionelt eftersyn og vedligeholdelse af ovnen (og rørsystemet)	To gange pr. sæson, første gang ved sæsonens start og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Rengøring/fejning af skorstens-/rørsystemet	To gange pr. sæson, første gang ved sæsonens start
Udskiftning af dele, som ikke er beskrevet i denne brugsanvisning.	Når der opstår problemer
Tilslutning af ovnen til skorstenen/røret	To gange pr. sæson, første gang ved sæsonens start og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Al anden form for vedligeholdelse, som ikke er beskrevet i denne brugsanvisning	En gang pr. sæson, når sæsonen starter
Rengøring af rumventilatoren/røg-gasventilatoren	To gange om året, første gang i begyndelsen af sæsonen og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Rengøring af ovnen ind- og udven-digt	En gang pr. sæson og/eller efter 900 for-brændingstimer, når ovnen angiver SERV
Smøring af pilleskruereduktions-gear	En gang pr. sæson, ved afslutningen af fy-ringssæsonen
Rengøring af røgkammeret En gang	pr. sæson, ved afslutningen af fy-ringssæsonen og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Kontrol af tændingsenheden En gang pr. sæson
Rengøring af varmeveksler på luftsiden	En gang pr. sæson og/eller efter 900 for-brændingstimer, når ovnen angiver SERV
Rengøring af varmeveksler på røg-gassiden	En gang pr. sæson og/eller efter 900 for-brændingstimer, når ovnen angiver SERV
Kontrollering af de elektriske dele såsom PCB-ledninger, sensorerne og sikkerhedsforanstaltningerne.	En gang pr. sæson og/eller efter 900 for-brændingstimer, når ovnen angiver SERV
Kontrollering af tryksensorens sili-koneslanger	En gang pr. sæson of na 900 brand uren ka-chel geeft "SERV" aan
Kontrollering og hvis nødvendigt udskiftning af dørforseglingen	To gange om året, første gang i begyndelsen af sæsonen og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Test af ovnen ved alle 5 forbrændingsniveauer	En gang pr. sæson og/eller efter 900 forbrændingstimer, når ovnen angiver SERV
Test af sikkerhedsforanstaltningerne	En gang pr. sæson og/eller efter 900 forbrændingstimer, når ovnen angiver SERV

7. TEKNISK SERVICE - ORIGINALE RESERVEDELE

Før levering er alle ovne blevet omhyggeligt testet og klargjort. Alle former for reparation eller klargøring, som måtte blive nødvendigt under eller efter installation, skal udføres af autoriserede varmeteknikere. Originale reservedele kan kun fås hos vores tekniske servicecenter og autoriserede salgssteder.

Husk at oplyse model og serienummer, når du kontakter forhandleren, det tekniske servicecenter eller den autoriserede varmetekniker.

Brug kun Qlima reservedele. Brug af Qlima reservedele vil medføre, at garantien bortfalder.

8. FEJLFINDING

8.1 NULSTILLING AF EN FEJLE

Se fejllisten for at nulstille en fejl (afsnit 8.2) og følg vejledningen. Nulstil ovnen ved at trykke knap 3 (se figur 2) på displayet ind i 3 sekunder.

Hvis meldingen vender tilbage efter nulstilling af fejlen, skal leverandøren kontaktes.

8.2 FEJLLISTE

PROBLEM ÅRSAG L∅SNING
Betjeningspanelet tændes ikke.	Der er ikke sat strøm til ovnen.	Kontroller, om stikket er sat i.
	Printkortets sikring er sprunget.	Udskift sikringen. Det må kun gøres af en autoriseret Qlima-tekniker.
	Betjeningspanelet er defekt.	Udskift betjeningspanelet. Det må kun gøres af en autoriseret Qlima-tekniker.
	Fladkablet er defekt. Udskift fladkablet. Det må kun gøres af en autoriseret Qlima-tekniker.
	Printkortet er defekt. Udskift printkortet. Det må kun gøres af en autoriseret Qlima-tekniker.
	Hovedafbryderen er ikke aktiveret.	Aktiver hovedafbryderen
Ovnen starter ikke. Meddelelsen "AlAr no FirE" vises.	Træpillebeholderen er tom.	Fyld beholderen.
	Brændeskålen er snavset. Rengør brændeskålen.
	Pilleskruedrevets motor er defekt.	Udskift pilleskruedrevets motor. Det må kun gøres af en autoriseret Qlima-tekniker.
	PCB er defekt. Udskift PCB.	Det må kun gøres af en autoriseret Qlima-tekniker.
	Temperatursensoren har ikke registreret mini-mumtemperaturgrænsen og starter derfor ikke.	Tøm brændeskålen, og start igen, hvis problemet fortsætter. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Der bliver ikke tilført tilstrækkeligt forbrændingsluft	Kontroller nedenstående (slutbrugeren):- Hullerne i brændeskålens rist er blokeret, og/eller der er for meget aske i brænd-kammeret, og/eller brændeskålen er for snavset og skal rengøres.- Følgende må kun gøres af en autoriseret Qlima-tekniker: Varmevekslerrørene i ovnen er for snavsede: Rengør blæserbla-dene og spindlen. Det må kun gøres af en autoriseret Qlima-tekniker.- Varmeveksler i ovnen er snavset. Rengør varmeveksleren.
Ovnen giver meldingenALARM NOACC 15 minut-ter efter start	Tænderen er i stykker. Udskift tænderen. Det må kun gøres af en autoriseret Qlima-tekniker.
	Temperatursensoren har ikke registreret mini-mumtemperaturgrænsen og starter derfor ikke.	Tøm brændeskålen, og start igen, hvis pro-blemet fortsætter. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Den omgivende tempera-tur er for lav.	Tøm brændeskålen, og start igen. Tilkald en autoriseret Qlima-tekniker, hvis proble-met fortsætter.
	Træpillerne er våde. Brug kun tørre træpiller.
	Varmesensoren er defekt. Udskift sensoren. Det må kun gøres af en autoriseret Qlima-tekniker.
	Det elektroniske print-kort er defekt.	Udskift det elektroniske printkort. Det må kun gøres af en autoriseret Qlima-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Træpillerne føres ikke frem til brændkam-meret.	Sneglen er blokeret. Træk stikket ud af stikkontakten, fjern den indvendige håndbeskytter i beholderen, tøm beholderen, og rengør sneglens syn-lige dele. Sæt håndbeskytteren på plads, og start igen. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Sneglmotoren er beska-diget.	Udskift motoren. Det må kun gøres af en autoriseret Qlima-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Flammerne er svage og orange, træpil-lerne brænder ikke korrekt, og/eller glasset bliver sort (for) hurtigt.	Udledningsrøret/røg-gasrøret/skorstenen er blokeret.	Få udledningsrøret/røggasrøret/skorstenen renset af en autoriseret skorstensfejer med det samme. Tilkald en autoriseret skor-stensfejer.
	Brændeskålen er snavset. Rengør brændeskålen
	Ovnen har indvendige hindringer.	Vedligeholdelse af ovnen er påkrævet. Kun af en autoriseret Qlima-tekniker
	Røgventilatoren er bes-kadiget.	Træpillerne kan brænde fordi der er natur-ligt træk i skorstensrøret. Få ventilatoren udskiftet med det samme, da det kan være sundhedsskadeligt. Det må kun gøres af en autoriseret Qlima-tekniker.
	Træpillerne er af for dårlig kvalitet.	Prøv træpiller af bedre kvalitet.
	Ovnen er ikke justeret korrekt	Juster ovnen. Det må kun gøres af en au-toriseret Qlima-tekniker.
Blæseren til re-cirkulation af luften fortsæt-ter med at køre, selv når ovnen er kold.	Det elektroniske print-kort er defekt.	Udskift printkortet. Det må kun gøres af en autoriseret Qlima-tekniker.
Der er aske på gulvet rundt om ovnen.	Røg-/røggasrørene er ikke lufttætte.	Følgende må kun gøres af en autoriseret skorstensmontør. Røgrør, der ikke er lufttætte, kan udgøre en sundhedsfare. Forsegl rørtilslutningen med det samme (med Loctite 598 eller et tilsvarende produkt), og/eller udskift rørene med korrekte rør.
	Dørforseglingen er defekt, slidt eller ødelagt.	Udskift forseglingen. Det må kun gøres af en autoriseret Qlima-tekniker.
Ovnen kører stabilt, men på displayet vise: "Eco"	Den ønskede rumtemperatur, som slutbrugeren har indstillet, er nået.	Dette er ikke en fejl. Ovnen fungerer i tilstanden ECO. Denne tilstand kan ændres med fjernbetjeningen.
Fejlmeddelelsen "SERV" vises	Ingen fejl. Ovnen har nået 900 drifttimer og vedligeholdelse er påkrævet. Ovnen vil fort-sat fungere.	Vedligeholdelse af ovnen er påkrævet. Kontakt en autoriseret Qlima servicetekniker. Teknikeren vil sørge for vedligeholdelse og nulstille meldingerne.
Fejlmeddelelsen "Atte" vises	Der forsøges af starte ovnen, mens den stadiger i afkølingsfasen.	Vent indtil nedkølingsfasen er slut inden ovnen startes på ny.
Ovnen slår fra. Fejlmeddelelsen "AlAr dEp" vises og LED'ene ALF og ALC eller en af dem tændes på betjeningspanelet.	Tryksensoren/-afbryderen er defekt.	Udskift trykafbryderen. Det må kun gøres af en autoriseret Qlima-tekniker.
	Udledningsrøret/røg-gasrøret/skorstenen er blokeret.	Få udledningsrøret/røggasrøret/skorstenen renset af en autoriseret skorstensfejer med det samme. Tilkald en autoriseret skorstensfejer.
	Det elektroniske print-kort er defekt.	Udskift printkortet. Det må kun gøres af en autoriseret Qlima-tekniker.
	Skorstenen er for lang. Tilkald en sagkyndig i skorstene for at for at få kontrolleret, om skorstenen er i overensstemmelse med gældende lov. Tilkald en autoriseret Qlima-tekniker, for at få kontrolleret, om skorstenen passer til ovnen.
	Dårlige vejrforhold Ved staerk blæst kan der opstå negativt undertryk i skorstenen. Kontroller om det er tilfældet, og start ovnen igen.
	Ovnen er overophedet. Rumtemperaturen er for høj. Åbn nogle døre til andre lokaler. Tilkald en autoriseret Qlima-tekniker, hvis problemet fortsætter.
	Blæseren til recirkulation af luften er defekt.	Udskift blæseren. Det må kun gøres af en autoriseret Qlima-tekniker.
	Midlertidigt strømsvigt En spændingsfejl, mens ovnen kører, medfører, at ovnen overophedes. Lad ovnen køle af, og påfyld træpiller igen.
	Termostaten er i stykker. Udskift termostaten. Det må kun gøres af en autoriseret Qlima-tekniker.
Ovnen slås fra. Fejlmeddelelsen "AlAr Sond" vises.	Sensoren til måling af temperaturen ved røgudtaget er defekt.	Udskift sensoren. Det må kun gøres af en autoriseret Qlima-tekniker.
	Røggassensorens ledninger sidder løs.	Reparer ledningerne. Det må kun gøres af en autoriseret Qlima-tekniker.
Fejlmeddelelsen "Cool Fire" vises	Ovnen er slukket af den indstillede timer-funktion eller tilstanden SAVE. Ovnen er i nedkølingsfasen.	Det er ikke en fejl. Nedkølingsfasen stopper automatisk, når ovnen er tilstrækkeligt afkølet.
	Strømafbrydelse Når strømafbrydelsen er udbedret, start først ovnen i nedkølingsfasen. Efterfølgende kan ovnen startes på ny.
Fejlmeddelelsen "Alar fan fail" vises	Røggasventilatoren er defekt eller PCB kan ikke måle ventilatorens peri-ferihastighed.	Røggasventilatoren, PCB eller periferihastighedssensoren er defekt eller ledningerne er beskadiget eller sidder løst. Udbedr fejlen. Det må kun gøres af en autoriseret Qlima-tekniker.

9. PRODUKTARK

Leverandørens navn eller varemærke Qlima Qlima Qlima
Model		Fiorina 74-2 S-Line Fiorina 90-2 S-Line Thelma 74 S-line
Energieffektivitetsklasse A+ A+ A+
Ovntype Træpiller Træpiller Træpiller
Direkte varmeeffekt (*) kW 7,8 8,7 7,8
Indirekte varmeeffekt (*) kW 0,0 0,0 0,0
Energieffektivitetsindekset		126	126	126
Strømforbrug	W	300 / 100	300 / 115	300 / 100
Tilslutningsspænding	V/Hz	230/~50	230/~50	230/~50
Brugbar energieffektivitet ved nominelt output / reduceret output (*)	%	90,2 / 91,3	89,5/91,3	90,2 / 91,3
Andre forholdsregler i forbindelse med montering, installation eller vedligeholdelse af lokal rumopvarmning		Se manual	Se manual	Se manual
CO-niveau ved 13 % O_2 nominal/nedsat kapacitet (*)	%	0,005/0,015	0,004/0,015	0,005/0,015
Emissioner ved lokal rumopvarmning ved nominel varmeydelse (13% O_2 )	mg/ Nm^3	12	12	12
Ved rum på op til (**)	m^3	200	240	200
Diameter for uddag til udstodningsgas	mm	80	80	80
Røggastemperatur nominel/nedsat kapacitet	°C	135 / 84,4	145,9 / 84,4	135 / 84,4
Påkrævet skorstenstræk	Pa	10	12	10
Påkrævet skorstensspjæld		Muligvis (***)	Muligvis (***)	Muligvis (***)
Kan anvendes sammen med kombineret rør/ skorsten		Nej	Nej	Nej
Brændselstype (****)		∅ 6 mmDin+/Önorm+/EN+	∅ 6 mmDin+/Önorm+/EN+	∅ 6 mmDin+/Önorm+/EN+
Brændslets nom. længde/diameter	mm	30 / 06	30 / 06	30 / 06
Træpillebeholders kapacitet	kg	13	13	13
Automatisk kørsel (min. - maks.)	h	7-18	6,5 - 18	7-18
Indtag til primær luft		Ja	Ja	Ja
Blæser til recirkulation		Ja	Ja	Ja
Luftfilter		Nej	Nej	Nej
Nettovægt	kg	81	91	81

(*) iht. EN14785:2006
(**) vejledende – varierer fra land til land
(***) skal fastsættes af en professionel autoriseret montør
(****) Brug kun anbefalet brændstof

10. GARANTIBETINGELSER

Ovnen leveres med 24 måneders garanti gældende fra købsdatoen. Inden for denne periode repareres alle materiale-og fremstillingsfejl gratis. Følgende betingelser gælder:

1. Vi afviser udtrykkeligt alle yderligere krav på skadesgodtgørelse, herunder indirekte skader.
2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperioden.
3. Garantien bortfalder, hvis der er foretaget ændringer af ovnen, hvis der er monteret uoriginale reservedele, eller hvis den har været repareret af tredjemand.
4. Dele, der udsættes for normal slitage, eller som har en kortere levetid end den ovennævnte garantiperiode, for eksempel pakninger, forseglinger, brandkammers beklædning, glas*, malede detaljer og keramik osv., er ikke omfattet af garantien.
5. Garantien gælder kun, hvis det originale, daterede købsbevis fremlægges, og hvis ingen ændringer er foretaget af dette.
6. Garantien omfatter ikke skader, der skyldes handlinger, som ikke er i overensstemmelse med instruktionerne i denne brugsanvisning, forsømmelse og brug af en forkert type brændsel. Det kan være meget farligt at bruge forkert brændstof**.
7. Omkostninger og risiko ved transport af ovnen eller dens dele påhviler altid køberen.
8. Garantien er kun gyldig, hvis komfuret er installeret af en professionel (fortrinsvis en Qlima-autoriseret) installatør, og hvis den underskrevne driftsprotokol kan fremvises.

For at undgå unødvendige omkostninger anbefales det altid at læse denne brugsanvisning først. Kontakt forhandleren eller installatøren, hvis der ikke kan findes en løsning på eventuelle problemer.

* Ovnens glasparti er varmebestandigt til temperaturer, der er højere end temperaturerne i ovnen. Følgelig kan glaspartiet kun blive beskadiget på grund af årsager, der er uden for producentens/distributørens ansvar. Derfor er beskadi-gelse af ovnens glasparti ikke dækket af garantien.

** Letantændelige stoffer kan medføre en ukontrollabel forbrænding med stikflammer. Prøv i så fald aldrig at flytte ovnen, men sluk den omgående. I nødstilfælde kan en brandslukker bruges dog kun en type B-brandslukker: kulsyreeller pulverslukker."

Elektriske apparater må ikke indgå i almindeligt usorteret husholdningsaffald: brug separate opsamlingsfaciliteter. Kontakt de kommunale myndigheder for information om muligheder for opsamling. Hvis elektriske apparater bortskaffes på losseplads eller lignende, kan farlige stoffer sive ned til grundvandet og derigennem nå fødekæden, til skade for helbred og velfærd. Ved udskiftning af gamle apparater med nye, er forhandleren forpligtet til at modtage det gamle apparat som affald uden beregning. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker. Hvis du udskifter eller tilintetgør fjernbetjeningen, så fjern batterierne, og kasser dem i overensstemmelse med gældende bestemmelser, fordi de er skadelige for miljøet.

PIEZAS IMPORTANTES
