BRUGSANVISNING MasterCross-Laser XPG Laserliner

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

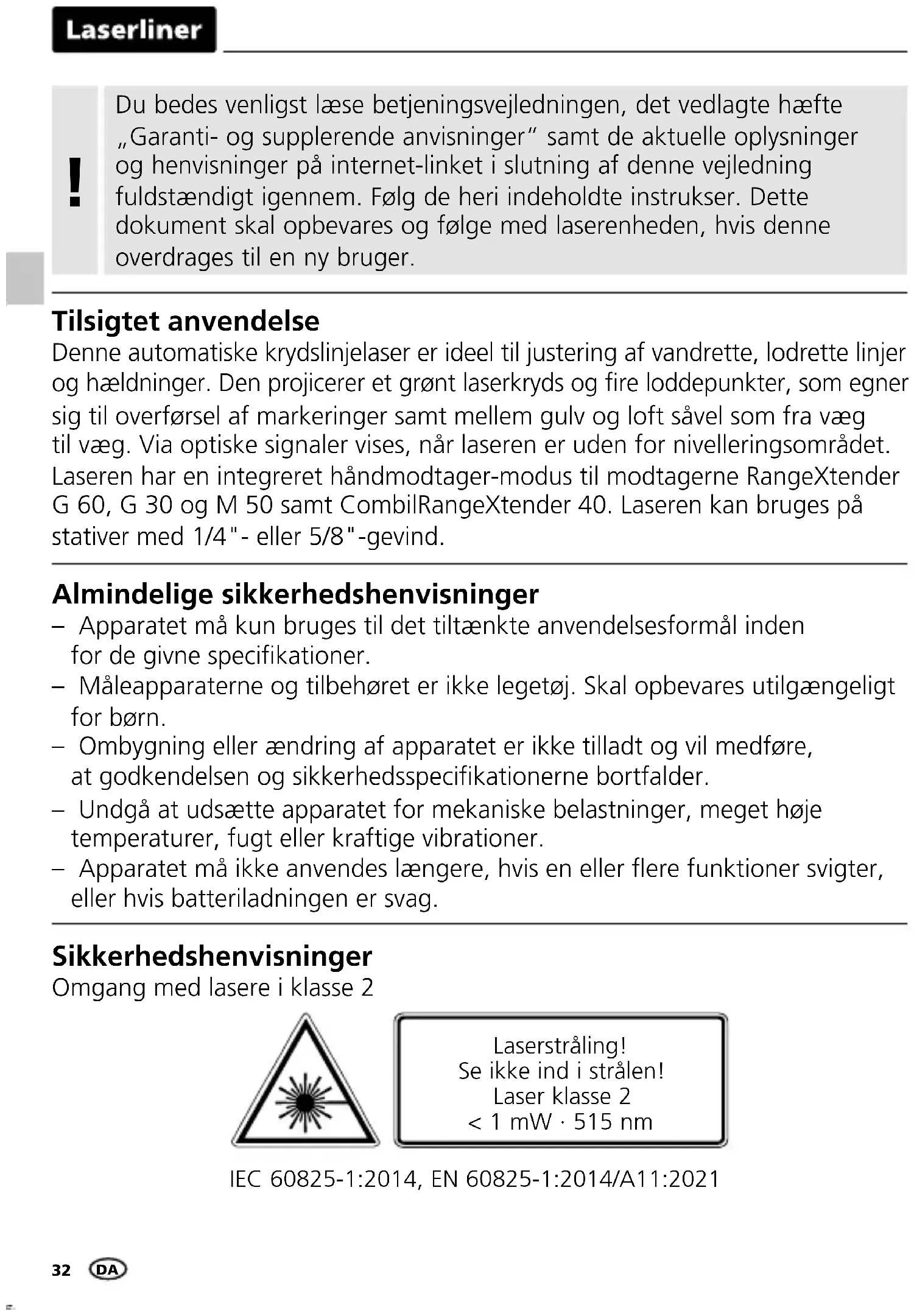

Sikkerhedshenvisninger Omgang med lasere i klasse 2 Almindelige sikkerhedshenvisninger – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecikationerne bortfalder. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. Tilsigtet anvendelse Denne automatiske krydslinjelaser er ideel til justering af vandrette, lodrette linjer og hældninger. Den projicerer et grønt laserkryds og re loddepunkter, som egner sig til overførsel af markeringer samt mellem gulv og loft såvel som fra væg til væg. Via optiske signaler vises, når laseren er uden for nivelleringsområdet. Laseren har en integreret håndmodtager-modus til modtagerne RangeXtender G 60, G 30 og M 50 samt CombilRangeXtender 40. Laseren kan bruges på stativer med 1/4"- eller 5/8"-gevind. Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger. !MasterCross-Laser XPG

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås. Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk. Særlige produktegenskaber og funktioner Sikkerhedshenvisninger Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. – Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket. – Pas på: Undgå at se ind i en direkte eller reekterende stråle. – Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen. – Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...). – Undlad at anvende laseren i øjenhøjde (1,40…1,90 m). – Godt reekterende, spejlende eller skinnende overader skal tildækkes, så længe der bruges laserudstyr. – I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.34

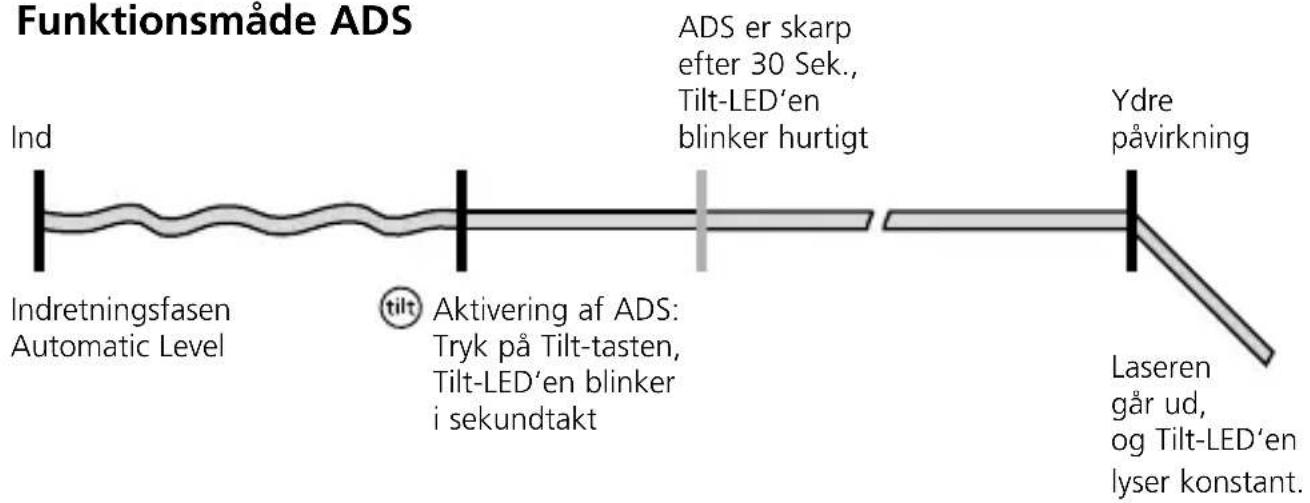

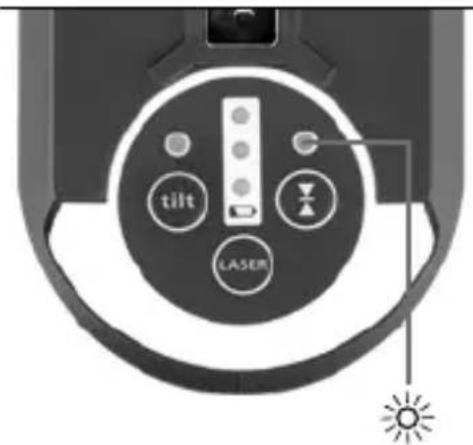

Ind Ydre påvirkning Indretningsfasen Automatic Level Aktivering af ADS: Tryk på Tilt-tasten, Tilt-LED‘en blinker i sekundtakt Laseren går ud, og Tilt-LED‘en lyser konstant. ADS er skarp efter 30 Sek., Tilt-LED‘en blinker hurtigt Funktionsmåde ADS ADS stiller først overvågningen skarp 30 sek. efter fuldstændig nivellering af laseren (indjusteringsfase). Tilt-LED‘en blinker i sekundtakt under indjusteringsfasen; blinker hurtigt, når ADS er aktiv.

ADS er ikke aktiv med det samme, når apparatet tændes. For at beskytte det indjusterede apparat mod positionsændringer pga. ydre påvirkninger skal ADS aktiveres ved at trykke på Tilt-tasten. ADS-funktionen indikeres ved, at Tilt-LED‘en blinker; se neden- stående figur. Anti-drift-systemet (ADS) forhindrer fejlmeldinger. Funktionsprincip: 30 sekunder efter aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af påvirkning udefra, eller hvis laseren mister sin højdefrekvens, går laseren ud, og Tilt-LED‘en lyser konstant. Tryk én gange på Tilt-tasten for at kunne arbejde videre. Herved forhindres fejlmeldinger enkelt og sikkert. Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.MasterCross-Laser XPG

USB-C 1H 1V S 4-punkt-laser Antal og placering af lasere

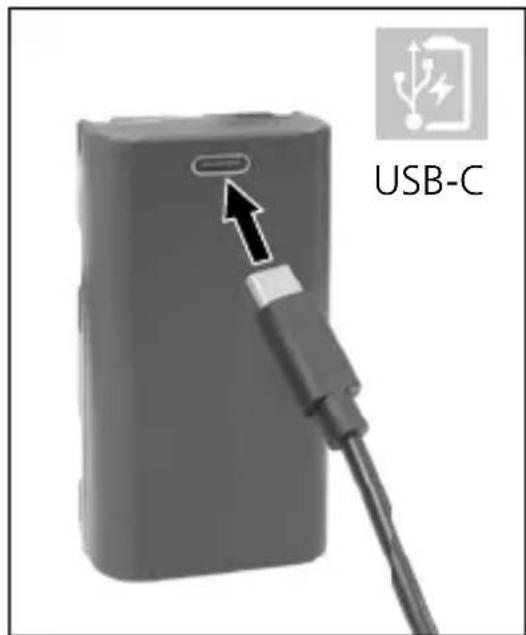

– Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød. – Inden apparatet tages i brug, skal batterierne lades helt op. – Strømforsyningen/opladeren forbindes med lysnettet og tilslutningsbøsningen på batteripakken. Man må kun benytte den vedlagte lysnetadapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien. – Mens batteriet oplades, lyser batteripakkens LED rødt. Ladeprocessen er afsluttet når LED‘en lyser blåt. Håndtering af genopladeligt lithium-ion-batteri Krydslinje-laser H = horisontal laserlinje V = vertikal laserlinje S = hældningsfunktion Apparater med teknologien PowerGreen+ har meget lyse, grønne højtydende dioder, som giver et særdeles fremragende linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys. Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm. Grøn laserteknologi36

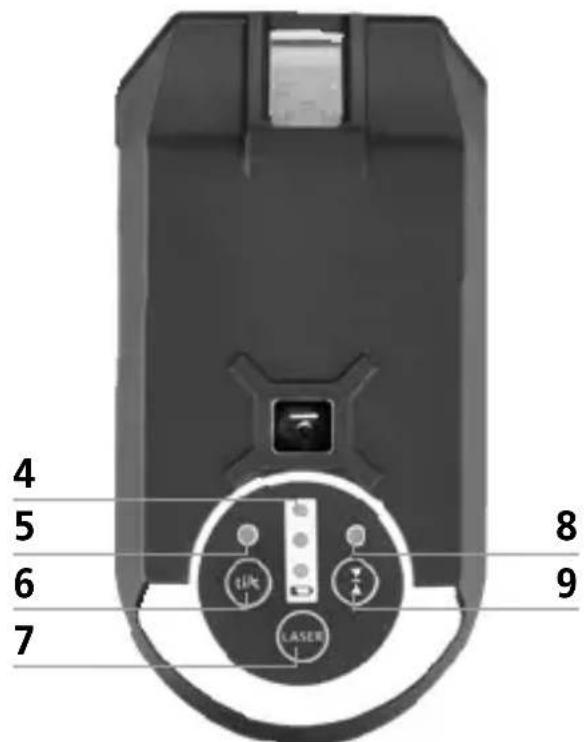

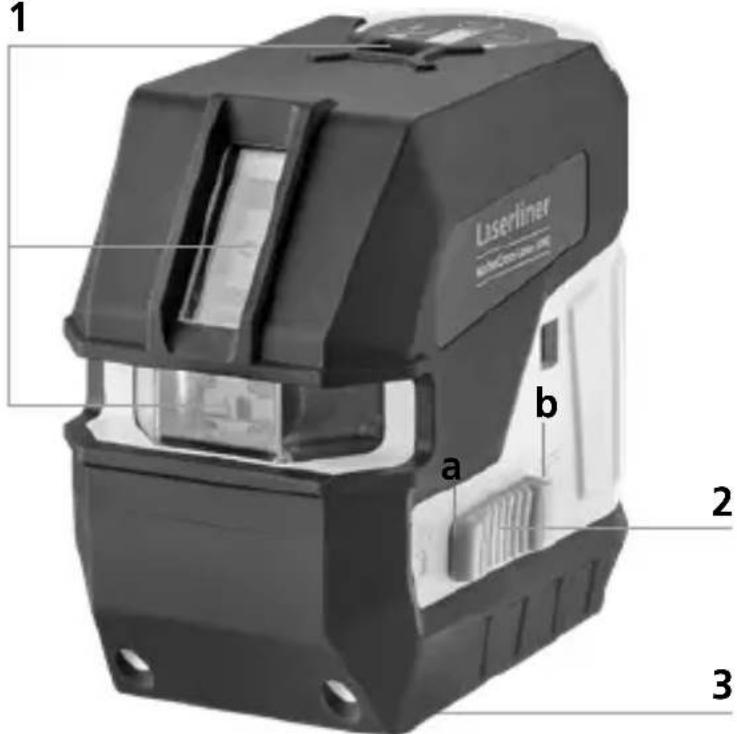

Lasers udgangsrude Skydekontakt a TIL b FRA / Transportsikring / Hældningsfunktion 1/4"- / 5/8"- gevindbøsning (underside) Batteristatus LED nivellering Tilt-funktion Tast til valg af laserlinje; nivellering til/fra LED håndmodtagermodus Håndmodtagermodus til/fra Undlad at åbne det genopladelige batteri. Fare for kortslutning.

Sørg for, at der ikke er ledende genstande i nærheden af batterikontakterne. Kortslutning af disse kontakter kan medføre forbrænding og brand.

Det genopladelige batteri må kun oplades med den medfølgende oplader og må kun bruges i forbindelse med dette laserapparat. Ellers er der fare for personskade og brand. !MasterCross-Laser XPG

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3,5°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Laserlinjerne lyser konstant op igen.

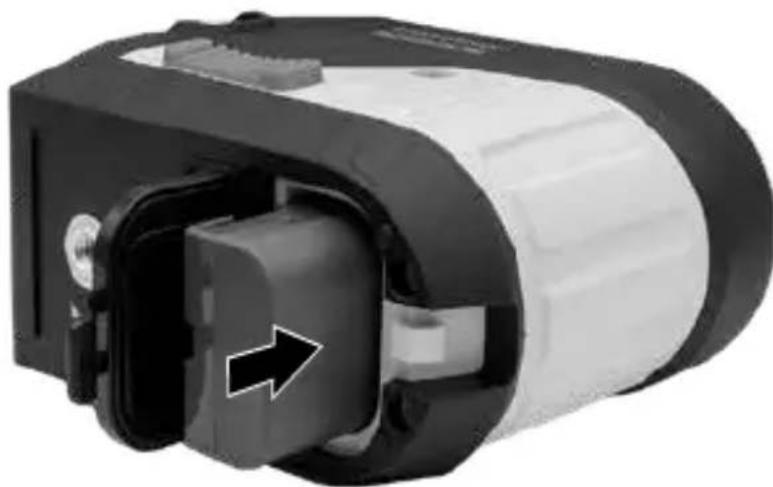

Åbn batterirummet, og isæt lithium-ion-batteriet som vist på figuren. Isætning af lithium- ion-batteriet Strømforsyning38

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Brug af laser modtager (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at trykke på tasten 9 (håndmod- tagermodus til/fra). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

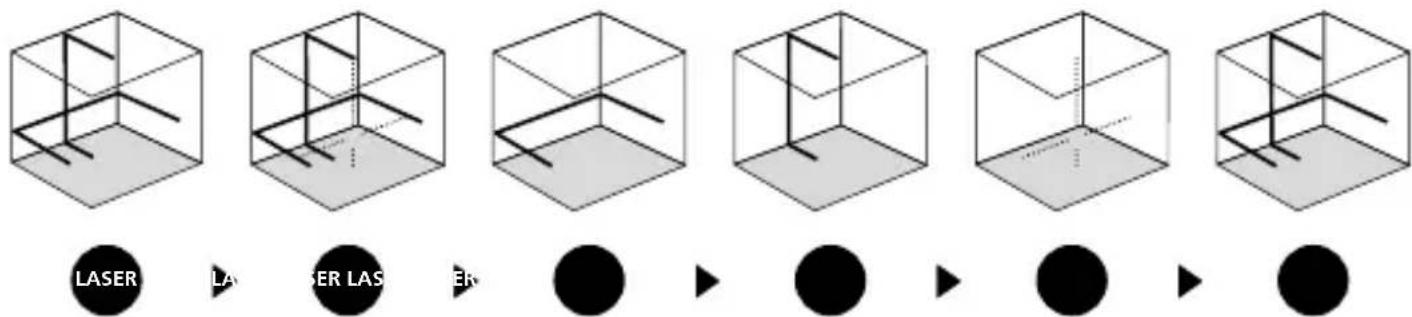

Håndmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren GRX Udstyret kan i hvert laservalg slukkes ved at holde tasten (7) nede.

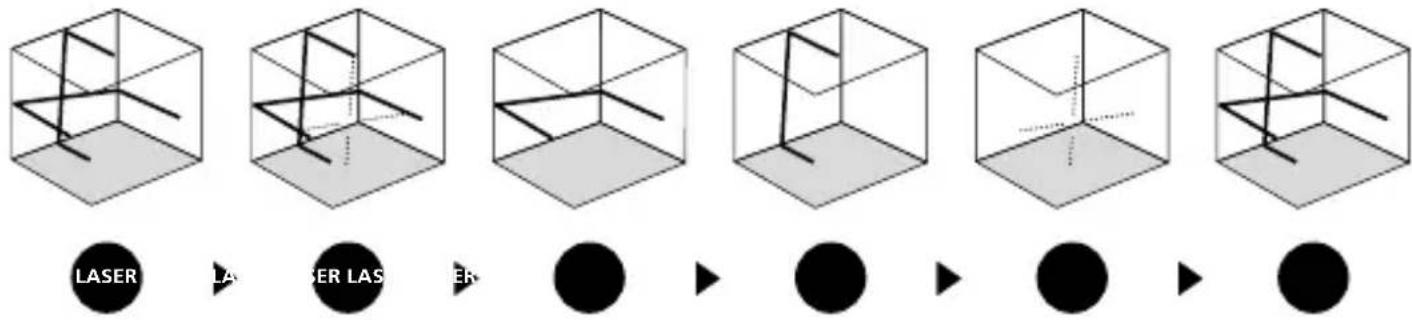

Hældningsmodus Løsn ikke transportsikringen, skub skydekontakten (2) til højre. Tænd laserne ved at trykke på valgtasten (7) og holde den nede, og fastlæg udvalget med et gentaget tryk. Nu kan der anlægges skæve niveauer eller hældninger. I denne modus justeres laserlinjerne ikke længere automatisk, hvilket signaleres med en kortvarig slukning af laserlinjerne cirka hvert 5. sekund.MasterCross-Laser XPG

Kontrol af retvisning

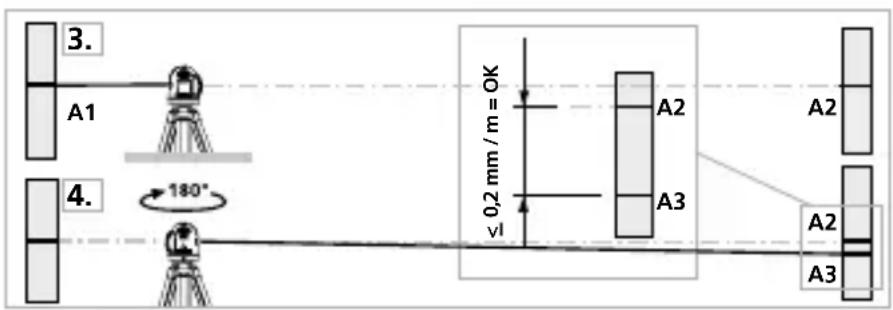

3. Anbring apparatet så tæt til væggen som muligt

i højde med det markerede punkt A1.

4. Drej apparatet 180°, og markér punktet A3.

Forskellen mellem A2 og A3 er tolerancen.

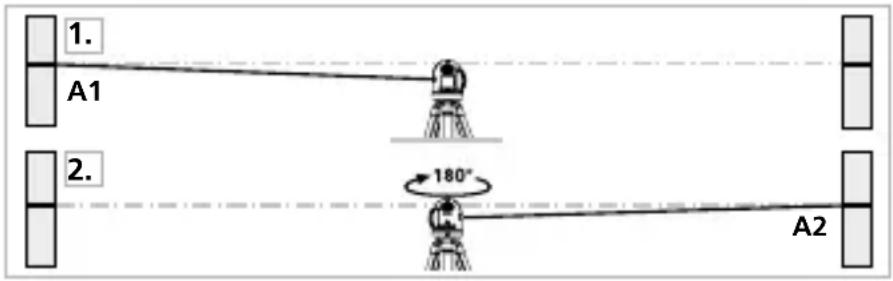

1. Markér laserplanet A1 på væggen.

2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg.

Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden. Forberedelse til kontrol af retvisning Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 m og tændes. Slå transport sikringen fra og tænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.40

2,5 m< 2 mm = OK Kalibrering Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER. Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted. Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Kontrol af vandret laserlinie Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 2 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre. Kontrol af lodret laserlinie Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2 mm fra snoren. Hvis A2 og A3 ligger mere end 0,2 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER. !MasterCross-Laser XPG

Tekniske data (Forbehold for tekniske ændringer. 23W34) Selvnivelleringsområde ± 2,5° (horisontal) Nøjagtighed ± 0,2 mm / m Nivellering automatisk Sigtbarhed (typisk)* 55 m Arbejdsområde med håndmodtager 60 m (afhængig af teknisk relateret lysstyrkeforskel) Laserbølgelængde 515 nm Laserklasse 2 / < 1 mW (

IEC 60825-1:2014, EN 60825-1:2014/

A11:2021) Beskyttelsesmåde IP 64 Strømforsyning Li-ion-batteripakke 7,4V / 2,6Ah / 19,24Wh Strømforsyning 5V/DC / 2A Stativtilslutning 1/4"- / 5/8"-gevind Drifttid ca. 8 timer Ladetid ca. 4 timer Arbejdsbetingelser 0°C … 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h. Opbevaringsbetingelser -10°C … 70°C, luftfugtighed maks. 80% rH Mål (b x h x l) 128 x 110 x 67 mm Vægt 588 g (inkl. batteripakke)

• ved maks. 300 lux EU- og UK-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK. Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Flere sikkerhedsanvisninger og supplerende tips på: https://www.laserliner.com42
