Produkttype	Professionel opvaskemaskine
Mærke	Colged
Model	Isytech 32.4
Strømforsyning	230/400 V trefaset eller 230 V enfaset (afhængig af version)
Frekvens	50/60 Hz
Maks. vandtryk	4 bar (400 kPa)
Maks. indløbsvandtemperatur	50 °C
Standardprogrammer	Pr1 (hurtig), Pr2 (normal), Pr3 (lang), CLE (rengøring), dr (tømning)
Specielle programmer	ECo, Act, StEE, REFr, PLAe, CLAS, Long, SAn, Pr5, Pr6, Pr7
Indbygget afblødningsanlæg	Ja, med harpiksregenerering
Selvdiagnosefunktion	Ja (koder Er01 til Er5L, SAFE, dr t)
Automatisk start	Ja (valgfri, aktivering via menu)
Display	Informationsdisplay + LED-statuslinje
Rengøring af filtre	Aftagelig filtergruppe, daglig rengøring anbefales
Sprøjtearme	Kan afmonteres til rengøring af dyser
Forbudt rengøringsmiddeltype	Baseret på klor eller hypoklorit
Ækvipotentialforbindelse	Ja (skrue med symbol 5021)
Lydtryksniveau	55 dB (under bord) / 65 dB (hætte) / 76 dB (opvaskemaskine til køkkengrej)
Omgivelsestemperatur under brug	4 °C min, 40 °C max
Maksimal højde	2000 m
Relativ luftfugtighed	Maks 30% ved 40 °C / 90% ved 20 °C
Garanti	Bortfalder ved manglende overholdelse af instruktioner eller brug af ikke-originale dele
Installation	Forbeholdt kvalificeret fagperson

Ofte stillede spørgsmål - Isytech 32.4 Colged

Hvordan tænder og starter man en vask cyklus?

Tryk på ON/OFF-knappen (1) for at tænde apparatet. Vælg det ønskede program med PROGRAMVÆLG-knapperne (3) eller SPECIELLE PROGRAMMER (2). Tryk på START (4) for at starte. Statuslinjen blinker orange under cyklusen og bliver grøn ved afslutning.

Hvad gør man, hvis der vises en fejlkode (Er01, Er02 osv.)?

Se kapitlet 'Selvdiagnose' i vejledningen. For eksempel angiver Er01 en manglende skylning: kontroller skylle dyserne. Er02 angiver et dræningsproblem: kontroller at slangen ikke er bøjet eller tilstoppet. Sluk og tænd apparatet igen efter problemet er løst.

Hvordan rengøres opvaskemaskinens filtre?

Tøm beholderen (se procedure i kapitel 4.9). Fjern filtergruppen ved at løfte hver halvfilter i håndtaget. Rens dem grundigt under rindende vand uden slibende midler. Sæt dem på plads efter rengøring.

Hvornår og hvordan regenereres afblødningsanlæggets harpiks?

Når meddelelsen SALt vises, tilsættes køkkensalt i korn (ca. 700 g) i saltbeholderen efter fjernelse af kurven og det integrerede filter. Brug den medfølgende tragt, luk energisk og udfør en selvrensningscyklus. Signalet forsvinder efter et par minutter.

Hvilke rengøringsmidler kan jeg bruge?

Brug rengøringsmidler, der er egnede til professionelle opvaskemaskiner. Brug aldrig rengøringsmidler baseret på klor eller hypoklorit. En automatisk dosering af rengøringsmiddel anbefales.

Hvordan tømmes apparatet manuelt?

For modeller uden drænpumpe: sluk apparatet, fjern det integrerede filter, træk overløbet op, vent til beholderen er tom, rens derefter filteret om nødvendigt. For modeller med pumpe, vælg cyklus dr og tryk på START.

Hvordan aktiveres automatisk start?

Når opvaskemaskinen er tændt med åben låge, hold START-knappen (4) nede i mindst 5 sekunder, indtil AS vises på displayet. Deaktiver ved at gentage samme handling.

Hvad er den maksimale vandforsyningstemperatur?

Den maksimale indløbsvandtemperatur er 50 °C og maksimalt tryk er 4 bar (400 kPa).

Hvad gør man, hvis der dannes is inde i apparatet?

Tøm al vand fra beholderen og vaskepumpen for at undgå skader. Se kapitlet 'Vedligeholdelse' for forholdsregler.

Hvordan indstilles vandhårdheden for det indbyggede afblødningsanlæg?

Gå til konfigurationsmenuen (tryk samtidigt på knapperne 1 og 4 i 5 sekunder med åben låge). Naviger til parameteren dH og indstil værdien i henhold til korrespondancetabellen baseret på den målte hårdhed i °f eller °dH.

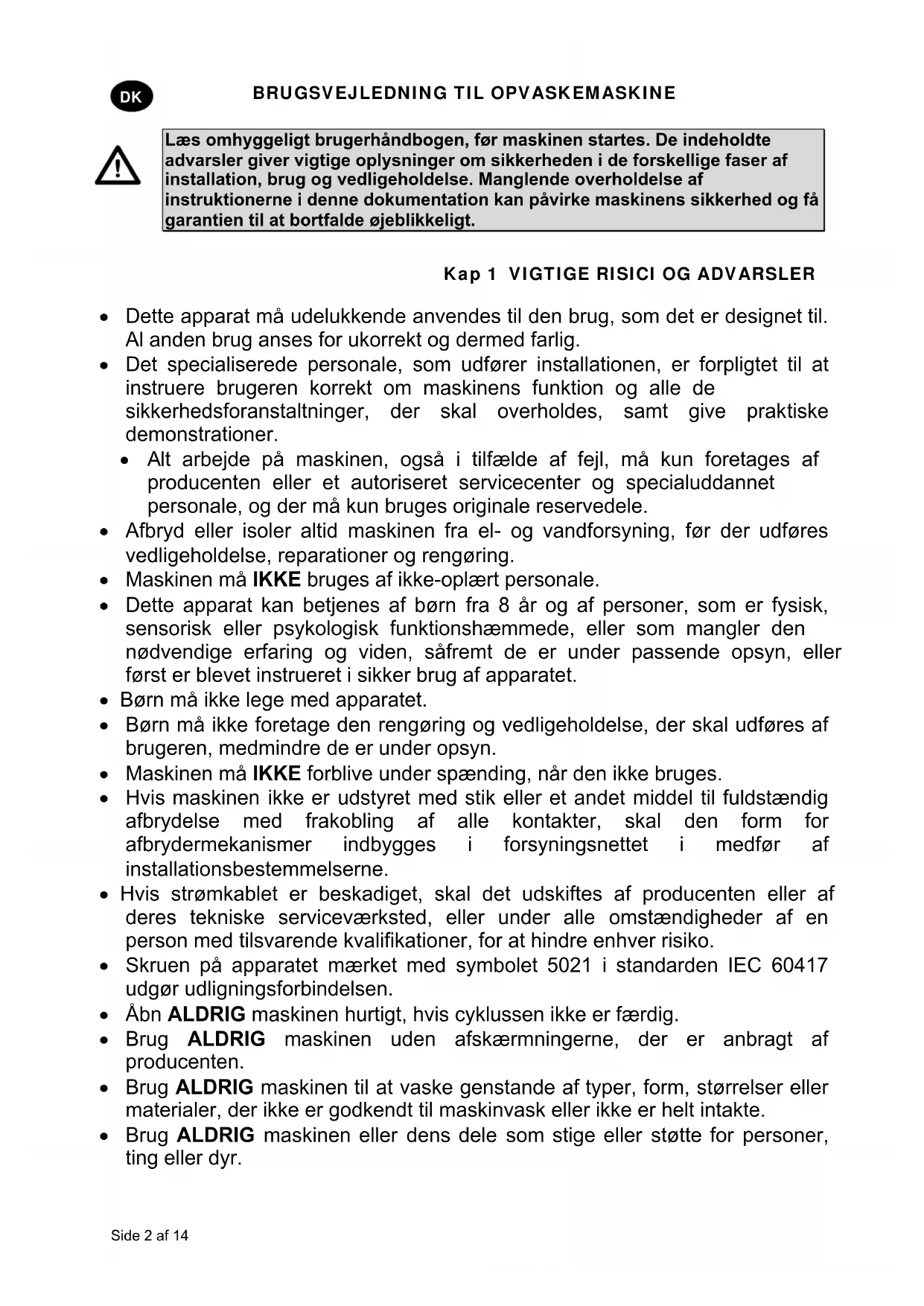

BRUGSANVISNING Isytech 32.4 Colged

Fabrikanten forbholder sig enhver lovmaessig ejendomsret i forbindelse med nervaerende dokument, med forbud mod at gengive det og udbrede det med hvilket som helst middel.uden dennes skriftige tilladelse dertil.

Fabrikanten forbeholder sig retten til at foretage ændringer uten varsel med det formal at foretage de udbedringer, som skonnen nadvendige.

Læs omhyggeligt brugerhandbogen, før maskinen startes. De indeholdte advarsler giver vigtige oplysninger om sikkerheden i de forskellige faser af installation, brug og vedligeholdelse. Manglende overholdelse af instructionerne i/DDne dokumentan kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikeligt.

Kap 1 VIGTIG RISICI OG ADVARSLER

• Dette apparat på udelukkende anvendes til den brug, som det er designet til. Al,andenbrug anses forukorrekt og dermed farlig.
• Det specialiserede personale, som udfører installationen, er forpligtet til at instruere brugeren korrekt om maskinens fonction og alle desikkerhedsforanstaltninger, der skal overholds, damit give praktiske demonstrationer.
• Alt arbejde på maskinen, ögså i tilfælde af fejl,鬆 kun foretages af producenten eller et autoriseret servicecenter og specialuddannet personale, og der鬆 kun bruges originale reservedele.
• Afbryd eller isoler altid maskinen fra el- og vandforsyning, før der udfores vedligeholdelse, reparationer og rengøring.
• Maskinen må IKKE bruges af ikke-oplaert personale.
• Dette apparat kan betjenes af børn fra 8 ør og af personer, som er fysisk, sensorisk eller psykologisk Funktionshæmmede, eller som mangler denNOPdvendige erfaring og viden, safremt de er under passende opsyn, uller først er blevet instrueret i sikker brug af apparatet.
• Børn må ikke lege med apparatet.
• Børn pågressive foretage den rengøring og vedligeholdelse, der skal udføres af brugeren, medmindre de er under opsyn.
• Maskinen må IKKE forblive under spænding, när den ikke bruges.
• Hvis maskinen ikke er udstyret med stik eller et andet middel til fuldstændig afbrydelse med frakobling af alle kontakter, skal den form for afbrydermekanismer indbygges i forsyningsnettet i medør af installationsbestemmelsene.
• Hvis strømkablet er beskadiget, skal det udskiftes af producenten aller af deres tekniske serviceværksted, eller under alle omstændigheder af en person med tilsvarende kvalifikationer, for at hindre enhver risiko.
• Skruen på apparatet mærket med symbolet 5021 i standarden IEC 60417 udgør udligningsforbindelsen.
  Abn ALDRIG maskinen hurtigt, his cyklussen ikke er færdeg.
• Brug ALDRIG maskinen.uden afskærmningerne, der er anbragt af producenten.
• Brug ALDRIG maskinen til at vaske genstande af typer, form, størrelser eller materialer, der ikke er godkendt til maskinvask eller ikke er helt intakte.

• Brug ALDRIG maskinen eller dens dele som stige eller stotte for personer, ting eller dyr.

• Overbelast ALDRIG de frontbetjente maskiners abne lage, som kun er dimensioneret til at understotte kurven fyldt med service.

• Kom ALDRIG de bare hænder i vaskeoplønsningerne.
  Vaelt ALDRIG maskinen after installationen.
• Hvis man opdager en fejl eller lækage, skal strømforsyningen straks afbrydes og vandtilførslen lukkes.
• Anbring/DD: opvaskemaskinen i nærheden af varmekilder over 50^
  Lad ALDRIG opvaskemaskinen vare udsat for vind og vejr (regn, sol osv.)
• Opvaskemaskinenmökke installeres udendørsunden passende aftskærmninger.
• Brug aldrig et vaskeprogram.uden overləbet,hvis monteret.
• Naerm aldrig magnetiske genstande til maskinen.
• Brug/DD: i. 100
• Installatoren er forpligtet til at kontrollere, at jordforbindelsen er effektiv.
• Ved testens aflsutting er installmentoren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmelse med alle regler og forskrifter.
• Foretag ALDRIG ændringer af positionen, og pil ikke ved de elementer, maskinen bestar af, daalandne handleringer ville kinne bringe maskinsikkerheden i fare.
• Lydtryksniveaui medfor af EN ISO 4871

LpA maks. = 55 dB Kpa = 2,5 dB for underbordsmodeller
LpA maks. = 65 dB Kpa=2,5 dB for hættemodeller
LpA maks. = 76 dB Kpa=1,5 dB for grovipaskemodeller

• Maksimumtemperatur for vandforsyningen: 50^
• Maksimumtryk for vandforsyningen: 4 bar (400kPa)
• Apparatet skal vare permanent forbundet til vandforsyningen.
• Vask-ilke apparatet ved at sprejte det med vand eller damp.
• Maksimal højde for afløbet

I gulvhjde pa modeller med overlobsmekanisme
Maksimal hjde 1 m pa modeller med aflbspumpe

1.1 Normale driftsforhold

Rumtemperatur: 40^ / 4^ (gennemsnit 30^ )

Hojde : indtil 2000 meter

Relativ fugtighed : Max 30% ved 40^ / max 90% ved 20^

Kap 2 FORORD

Advarsler:

Opbevar al dokumentationen omhyggeligt i nærheden af maskinen, udlever den til teknikere og operatører til deres brug og hold den intakt over tid gennem en sikker placering med eventuelle kopier til hyppige opslag

Operatoren skal lase, forsta og lare manualen, for der pabegyndes arbejder pa maskinen.

Maskinen er udelukkende beregnet til professionel opvask for fællesskaber, hvorfor installation, brug og vedligeholdelse under alle omstændigheder skal udføres af uddannet personale, der overholder producentens anvisninger.

Garanti:

Producenten fraægger sig ethvert ansvar for skader på ting eller personer forårsaget af manglende overholdelse af givne instruktioner eller forkert brug af maskinen.

Undladelse af at ffolge instruktionerne i donne dokumentation kan pavarke maskinens sikkerhed og fagarantien til at bortfalde ojeblikeligt.

Installationer og reparationer udført af u autoriserede teknikere erler brug af uoriginale resededele fár garantien til at bortfalde øjeblikeligt.

Opbevaring :

Transport og opbevaring: -10 °C til 55 °C med toptemperatur indtil 70 °C (max 24 timer)

Kap 3 INSTALLATION

Korrekt installation er afgorende for en velfungerende maskine. Nogle af de data, der kræves for installation af maskinen, er angivet på typepladen placeret på højre side af maskinen og en kopi på forsiden af/DDne manual.

Installationen ma kun udffores af kvalificerede og autoriserede teknikere.

3.1 Udpakning

Kontroller emballagens fuldstændighed og skriv eventuelt fundne skader på følgedesden. Nar emballagen er fjernet, skal det kontrolleres, at maskinen er intakt; hvis maskinen er beskadiget, skal forhandleren og transportøren, som har udførrtransporten, straks kontaktes via fax ell er anbefalet brev. Hvis skaderne er af en sādan art, at de kan ødelægge maskinens sikkerhed, mä den ikke installereresEller bruges før en kvalificeret teknikers indgrep.

Emballagens elementer (plastikposer, ekspanderet polystyren, som osv. ...) ma ikke afterlades inden for børns og kæledyrs rækkevidde, idet de udgør en mulig farekilde.

3.2 Placering

• Kontroller at der i installationsområdet ikke findes eller er utilstrækkeligt beskyttede genstande og materialer, der kan blive beskadiget af vanddamp, som kankommen ud fra maskinen under driften.
• Før vaskemaskinen placeres, skal der i lokalet sorges for de nødvendige installationer, el, vandforsyning og afløb.
• I tilfæle de af indbygning af maskiner med enkeltlagede vægge skal man sorge for mindst 10 mm plads mellem maskinvæggene og de tilstødende overflader.

• Gulv eller indbygningsrum skal dimensioneres under hensyntagen til opvaskemaskinens samlede vægt.

• For at sikre stabiliteten installereres og nivelleres maskinen på sine fire ben.

• Denne maskine er kun egnet til fast tilslutting, andre installationsløsninger skal ære aftalt og godkendt af producenten.
  Fjern vaskemaskinens beskyttelsesesfilm, for den startes.

3.3 Eltilslutning

• Der bør vare en hovedafbryder, der afbryder alle kontakter inklusive den neutrale, med en afstand mellem de abne kontakter på mindst 3 mm og med termomagnetisk sikkerhedsdudløsning eller tilkoblet sikringerne, der skal vare dimensioneret eller kalibreret i overensstemmelse med den specificerede kapacitet på maskinens typeskilt.
• Hovedafbryderen skal vare på ledningen iærheden af installationen og ma udelukkende vare beregnet til maskinen på det tidspunkt.
• Spænding og netfrekvens skal stemme overens med typepladens.

• Der skal vare et effektiv jordforbindelsesanlag i henhold til gaelende standarder for forebyggelse, operatorens og maskinens sikkerhed.

• Dette apparat er i overensstemmelse med certificeringen EN/IEC 61000-3-11, hvis impedansen i systemet Z_sys erindre end aller lig med Z_max i interfacepunktet mellem brugerens forsyningsystem og det offentlige net. Det er installmentorens erler apparatets brugers ansvar at kontrollere, at apparatet udelukkende er koblet til en forsyning med et impedanssystem Z_sys , der erindre end aller lig med Z_max

	Zmax
Grovipvaskemaskine	0,21 Ω
Hættemaskine	0,24 Ω
Underbordsmaskine	0,41 Ω

• Forsyningskabet skal vare af typen H07RN-F med kontinuierlig strømkapacitet på ledningen ved 60^ :

• Trefaset maskine

-5x2,5 mm^2 op til 20 A
-5x4 mm^2 op til 30 A
-5x6 mm^2 op til 38 A
-5x10 mm^2 op til 54 A

• Enkeltfaset maskine

-3x1,5 mm^2 op til 16 A
-3x2,5 mm^2 op til 25 A

• Må ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse.
  Apparatet skal desuden varekoblet til et udligningsystem, hvor tilkoblingen foretages med en skrue mærket med symbolet 5021 for IEC 60417.
• Udligningslederen skal have et tværsnit pa 10mm^2
  Overhold polariteten vist på ledningsdiagrammet.
• For yderligere informationer henvises til ledningsdiagrammet.

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit eller med forlængersamlinger, der/DDke overholder de gældende tekniske standarder.

3.4 Hydraulic tilstutning

Maskinen skal tilsluttes vandforsyningen via en flexslange. Mellem vandforsyningen og maskinens magnetventil skal der vare en stophane. Stophanen skal installeres i nærheden af maskinen.

Vandforsyningen, temperatur og tryk, skal vare i overensstemmelse med det, der er angivet pa typepladen med maskinens tekniske data.
- Kontroller, at forsyningskapaciteten ikke er på under 20 l/min.
- Hvis vendets hårdhed er over 14^ ( 8^ ), anbefales det at bruge maskinen med et indbygget blødgoringsanlaeg. Hvis vendets hårdhed er over 35^ ( 19,5^ ), skal der installereres et eksternt blødgoringsanlaeg for magnetventilen.
- Pä maskiner.uden blodgøringsanlaeg, hvor vendetsHardhed er over 14 ^ f (8 ^ dH ), skal der installereres et eksternt blodgøringsanlaeg for magnetventilen.
- Ved meget hège koncentrationer af mineralske rester i vand med høj ledningsevne foreslås installation af et demineraliseringsanlaeg.
- Maskiner beregnet til anvendelse med afsaltet vand ell er med en hj koncentration af natriumklorid skal bestilles specifikt, da der kraves specielle materialer til deres fremstilling.
- Brug/DD: demineraliseret vand til forsyring af maskiner udstyret med varmeindvindingsapparater med genbrugsbatterier i kobber. I sa fald skal man bestille en model med batterier med rustfri stalr.

3.5 Tilslutning til aflob

• Udlobsrøret skal udgøres af en fri vandlås af passende storrelse inden for rækkevidde af afløbsrøret, der leveres med maskinen. Røret skal kunne nå lasen utden at blive trukket, tvunget, bukket, klemt, presset eller forceret af noget.
• Tømningen af karret sker ved hjælp af tyngdekraften, sä udledningen bør vare pa et lavereiveau i bunden af maskinen.

• Hvis aflobet不解 er på et lavere niveau end bunden af maskinen, er det muligt at bruge en version forsynet med aflobspumpe (fas på bestilling).
• I sa fald er aflobets maksimale hjde lig med 1 m.
• Kontroller altid, at aflbet fungerer korrekt og ikke er tilstoppet.
• Enhver,anden løsning skal pa forhand aftales og godkendes af producenten.

3.6 Afpændingsmiddel og vaskemiddel

• Doseringen af afspændingsmiddel og vaskemiddel sker via dispenseren, der som standard er installereret på maskinen, hvis det kræves for modellen.
• Doseringen fastsættes på basis af vendetsHardhed af installatoren, der øgsa vil sorge for kalibrering af delve dispensererne.

F or kalibreringen fortsaettes, fydes dispensernes tilforselsr med pageldende produkt.
- Kalibreringen udfores ved de tilsvarende justeringsskruer aller direkte fra kontrolpanelet, hvis det kræves.
Vaeskeniveauet i beholderen skal vare tilstraekeligt stort ved nedsaankningsroret; det bør aldrig sænkes ned for at tømme, ej heller fyldes med aetsende ull urene æsker. Brug aldrig rengøringsmidler, som indeholder KLOR ellHYPOKLORIT.

Det anbefales altid med installation af en automatisk dispenser for vaskemiddel.

Kap 4 BRUG AF MASKINEN

4.1 Oversigt og symboler

Med henvisning til Fig.1:

1	KNAP ON/OFF	5	DISPLAY INFORMATIONER
2	TASTEN VALG AF SPECIALPROGRAMMER	6	STATUSLINJE (LED)
3	KNAP PROGRAMVALG	7	STATUSLINJE (LED)
4	KNAP START

4.2 Taending

Med henvisning til Fig.2:

Tend for strømmen på hovedafbryderen, abn den uvdendige vandhane.
- Check for overløb, hvis det findes.
Tryk pā ON/OFF knappen (1).
- KONTROLLINJEN (7) lyser, idet den gár fra rødt til grønt og angiver, at kontrollen er udfør. Hvis der opstær en alvorlig fejl, lyser statuslinjen rødt, og maskinens drift afbrydes. En/DDke alvorlig fejl vises med farven orange og gør det muligt at fortsette arbejdet.
- Fyldningen starter automatisk ved taending af maskinen.
- Punktet på displayet blinker, indtil niveauet er næt.
STATUSLINJEN (6) lyser fra top til bund og angiver, at maskinens opvarmning er i gang.
Nar arbejdstemperaturen er næt, lyser STATUSLINJEN (6) gront.
- De optimale betingelser for at starte vasken er næt.

4.3 Forberedelse af kurven

Med henvisning til Fig.3 folsges folgende regler for at opna en korrekt drift af maskinen.:

• Brug en egnet kurv, fyld den.uden at overbelaste den og.uden at anbringe service/kokkentøj ovenpå hinanden.
• Foretag altid en indledende rensning af service/køkkentøj;aret det ikke i maskinen med indtørredere rester eller faste stoffer.
  Anbring tome beholderere pa hovedet i kurven.
• Indsæt tallerkener og lignende skråsttillet i kurven med den indvendige overflade vendt opad.
• I bestikkurven indsættes blandet bestik med händtaget vendt nedad.
• Sølv- og rustfrit stålbestik på ikke anbringes i samme bestikkurv, da det vilkte medføre brunering af solvet og en sandsynlig korrosion af stålet.
  Vask straks op for at undgå, at snavset hærdes og sidder fast.
• Brug kun intakt service/køkkentøj og garanteret for maskinvask.

4.4 Valg og start af cyklus

Vaelg et egnet vaskecyklus til typen af service/kokkentj ved gentagne gange at trykke pa knappen PROGRAMVALG (3) aller VALG AF SPECIALPROGRAMMER (2). Displayet viser nummeret pa arbejdscyklussen (Fig.4).
- For at starte programmet trykkes på knappen START (4), STATUSLINJEN (6) begynder at t blinke, idet den stiger fra bund til top for at angive cyklussens tidsmæssige forløb.
Nar cyklussen er faerdig, lyser linjen gront (Fig.5).
- For hurtig tørring trækkes kurven straks ud af maskinen, nar cyklussen er fær dig.
- Hvis man ønsker at standse maskinen for tid, skal man trykke på knappen START (4).

N.B. I versionerne Capot selv-aktiveres den automatiske start after den feste arbejdscyklus: aktiveringen af de ffolgende cykler sker säledes automatisk after lukningen af hætten Denne Funktion bliver vist på displayet med "AS".

4.5 Standardprogrammer

Pr 1	Kort program til service/køkkentøj, der/DD er lidt snavset.
Pr 2	Mellemprogram til service/køkkentøj, der er mellemsnavset.
Pr 3	Langt program ti service/køkkentøj, der er meget snavset.
CLE	Tømningscyklussen og selvensningscyklussen udføres sidst på;dagen.
dr	Tømningscyklus.

4.6 Specialprogrammer (*ekstraudstyr)

ECo	Reducerer energiforbruget ved at udfore en vask med reducere temperatureng vandforbrug i forhold til de normale opvaskeprogrammer. Det gode vaskeresultat opnås ved at udnytte virkningen af en langvarig mekanisk vask.
Act	Angives til vask af service med meget snavs, der kan have siddet der i lang tid. Programmet udfører faktisk 2 vaske og 2 skylninger.
StEE	Velegnet til vask af gafler, skeer, knife erller andet bestik af alle slags. Dette vaskeprogram har en længere varighed i forhold til de andere vaskeprogrammer bruger hjere temperaturer.
rEFr	Anbefales,ningar det er nødvendigt at udfore vask med total udskiftning af vandet i vaskekarret og derefter udfore flere vaske i træk af service, der er snavset med meget feditstof eller olie. Den totale udskiftning af vandet i karret kræver en længere cyklus.
PLAE	Program til service.
GLRS	Angivet til vask af glas af erhver form og type. Dette program udfører en vask med reduceret skylletid og kræver en lang tørretid.
Long	Kontinuerlig vask. Cyklussen kan afbrydes För tid ved at trykke på startknappen. Efter en kort pause startes skyllefasan. Cyklussen afluttes automatisk after 12 min.
SRn	Anbefales,ningar der er behov for vaske, hvor man skåres desinficering af servicet, der skal vaskes. Dette program foretager en kontrol af temperatur og vasketid ved at beregne konstanten A0. Programmet afluttes,ningar a0ningar A0ningar vänden er variabel og er i gennemsnit ca. 20 minutter, og vasketemperaturenningar 70 C°. N.B. Hvis der er brug for ananden værdi af A0 end 30, kontaktes en autoriseret tekniker, der vil foretage enænding af maskinens software.
Pr 5	Cyklus, som angives til opnæelse af skinnende glas. Må kun bruges i forbindelse med enenhed med omvendt osmose.
Pr 6	Langt program ti service/køkkentøj, der er meget snavset (8').
Pr 7	Langt program ti service/køkkentøj, der er meget snavset (10').

Pas pa: tilstedevarelsen af specialprogrammer varierer afhengigt af opvaskemaskine modellen.

4.7 Start af automatisk cyklus

Denne fonction gør det muligt at starte den valgte cyklus automatisk after lukning af øren. Den aktiveres på følgende MADE (Fig.6):

• Hvis ikke der er en standardfunktion, skal Funktionen aktiveres fra indstellingsmenuen.
• Med tændt maskine og aben dør holdes knappen START (4) trykket ind (i mindst fem sekunder) indtil displayet viser beskeden AS.
• Funktionen deaktiveres ved at trykke igen på START (4) i fem sekunder med øben dør.

4.8 Fjern integreret filter

• Bring vaske- og skyllearme i vinkelret position pa kanten af doren ( Fig.7 ).
• Løft hvert halvfilter ved at gribe om händtaget.

4.9 Tømning af maskinen

4.9.1 Maskiner Eden aflobspumpe

• Sluk for maskinen
  Fjern det integrerede filter, hvis det findes (Fig.7A).
  Fjern overlbet ved at trække det opad (Fig.8B).
• Afvent at karret er helt tomt.
  Hvis det er nødvendigt, fjernes karrets filter og rengøres (Fig.8C).

4.9.2 Maskiner med tomningscyklus (*ekStraudstyr)

Fjern det integrerede filter, hvis det findes (Fig.7).
Hvis det findes, traekkes overlbet ud ved at trække det opad (Fig.9)
Luk dorenigen.
Vaelg cyklussen dr
Tryk pa knappen START (4) for at starte cyklussen.
- Maskinen udforer en tomningscyklus med selvrensning (*hvis monteret); ved slutningen slukker den.
Hvis det er nødvendigt, fjernes karrets filter og rengøres (Fig.8C).

4.10 Slukning af maskinen

• Tryk på knappen ON/OFF (1), på DISPLAY (5) vises de centrale segmenter stadig for at indikere, at der er spending.

4.11 Regenerering af harpiks (\*ekstraudstyr)

På maskiner udstyret med blødgøringsanlæg er det, nær advarslen SALt vises, ndvendigt at tilfje salt i beholderen; gå frem på folgende在这方面:

• Træk kurven ud af maskinen.
• Tag det indbyggede filter ud (Fig.7).
• Skru laget af saltbeholderen (Fig.11).

• Hæld køkkensalt, ca. 700g, i ved hjælp af den medfolgende tragt. (hvis dette udfores for første gang, skal beholderen i første omfang fyldes med vand).
  Tryk laget pa beholderen i gen.

• Skyl området omkring saltåget manuelt og udfør en selvrensningscyklus for at undgå eventuelle korrosionsproblemer.

• Meddelelsen 'SALt' forskvinder after et par minutter.

Meddelelsen rEG på displayet angiver, at maskinen er ved at udfore regeringscyklussen, der er ndvendig for at genetablere blodgøringsanlaggets tilfredsstellende Funktion; sä länge meddelelsen er til stede, kan de startede cyklusser vere laengere end normalt.

N.B. Sluk ikke maskinen, hvis en regenereringscyklus er i gang.

4.12 Visning af informationer

• Hold trykknappen START (4) inde i nogle få sekunder for at få vist kedel- og kartemperatur som det antal cyklusser, som maskinen kan udføre.
  Denne type visning kan bade udfores for og under cyklussen og vises kun et ojeblik.
• Hold trykknappen PROGRAMVALG (3) for at få vist kedel- og kartemperatur permanent og for alle programmer.
• Du kan deaktivere fonctionen ved at trykke pa knappen PROGRAMVALG (3) i nogle fä sekunder.

4.13 LiTe over meddeIeIser, der kan vises

4.14 Slut på drift

• Ved dagens slutting tommas maskinen altid som beskrevet i afsnittet "Tomming af maskine".
  Fjern strormforsyningen på hovedafbryderen og luk for den uvdendige vandhane.
• Udfor den rutinemæssige vedligeholdelse og rengør maskinen som beskrevet i afsnittet Vedligeholdelse".
• Hvis det er muligt, skal opvaskemaskinen stå på klem for at forhindre dannelse af ubehagalig lugt inde i maskinen.

Kap 5 VEDLIGEHOLDELS

5.1 Generelle regler

För der udföres vedligeholdelse, tømnes maskinen helt for vand, stromforsyningen fjernes, og den udendørs vandhane lukkes.

Brug ikke vandstråler under tryk, da de vil kinne beskadige det elektriske system.

Vask de udvendige overflader, nár de er kolde, medprodukter specielt fremstillet til vedligeholdse af stål.

I tilfælde af eventuel isdannelse tømnes vendet fra kedlen og vaskepumpen.

5.2 Rengøring

For at sikre maskinens effektivitet skal der jævnligt udfores vedligeholdelse som angivet nedenfor. Det anbefales, at der foretages en jævnlig behandling af saniteten med passende, ikke-korroderendeprodukter, der fãs i handlen.

5.3 Rensning af filteraggregat

Udfor denne procedure ved dagens slutting ellr nar man bemaerker rester af snavs pa filtrene.

1. Fjern og rengør kurvene.
2. Tøm karret ved at følge instruktionerne anfør i afsnittet "Tømning af maskinen".
3. Fjern og rens alle vaskemaskinens*filtre omhyggeligt.
4. Brug ikke-slibendeprodukterller genstandeteil at rengore ståkarret.
5. Ved slutningen af naevnte operationer saettes alle dele omhyggeligt pa plads.

5.4 Rengoring afarme

Vaske- og skyllearmene kan let fjernes for jævnlig rengøring af dyserne og for at forebygge eventuelle tilstopninger og/eller aflejringer.

Fortsaet som folger (Fig.10):

Fjern armene ved at skrue den relevante strammemotrik aller lynkoblingen, hvis der er en sadan, af.
Vask alle dele under rindende vand, rens dyserne grundigt, hvis det er nodvendigt ved hjaelp af en tandstikker aller sma skarpe vaerktjoer.
- Rengør armenes rotationsakser i maskinen og vaske- og skyllevandets udgangsområde.
- Sæt armene på pladsigen og kontROLLER deres frie rotation.

Maskinen er udstyret med et selvdiagnose system, der er i stand til at registriere og identificere en rakte FunktionsejI.

Kap 6 SEVLDIAGNOSE

Fejl Beskrivelse af mulige lösninger
	Er-01 Skylning ikke foretaget. Skylning af tallerkener, køkkentøj mv. blev ikke udført korrekt. Kontroller den korrekte rengøring af skylledyserne.
	Er-02 Manglende vandaflæb. Vandaflæbet foretages ikke erfter foretages unormalt. Sørg for, at afløbsrøret ikke erBOT het klemt, og at vandlåsen erfter filtrene ikke ertilstopede. Pâ maskiner udstyret med overlæskal dette færnes, foraføbscyklussen startes..
	Er-03 Fejl ved genoprettelse af skylletemperatur. Genoprettelsen af kedeltemperaturen har ikke fundet sted inden for den fastsatte tid under vaskecyklussen.. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er-04 Fejl ved vandspafydning i kar. Kontroller at vandsilstunningerne er korrekte, og at vandhanen er Åben. Tjek for overlæb, hvis det er monteret. Sluk og genstart maskinen og udfør en ny pâfydning.
	Er-05 Fejl ved termometer i kar. (Åben sonde) Maskinen kan ikke registriere værden af temperaturen i karret. Sluk og genstart maskinen.
	Er-06 Fejl ved termometer i kar. (Sonde kortsluttet) Maskinen registrarer ikke værden af temperaturen i karret.. Sluk og genstart maskinen.
	Er-07 Fejl ved termometeri kedel. (Åben sonde) Maskinen kan ikke registriere værden af temperaturen i kadlen. Sluk og genstart maskinen.
	Er-08 Fejl ved termometeri kedel. (Sonde kortsluttet) Maskinen registrarer ikke værden af temperaturen i kadlen.. Sluk og genstart maskinen.
	Er-09 Time out fyldning af kedel: kedel ikke fyldt. Det er ikke muligt at foretage skylning. Kontroller at vandhanen er Åben. Sluk og genstart og udfør en ny cyklus.
	Er-21 Utilstrækkelig skylning: Skylningen er ikke foretaget med tilstrækkeligt vand. Kontroller, at skylledyserne er korrekt rengjerte. Fejlen blokerer ikke maskinen.
	Er-22 Fejl ved genoprettelse af kedeltemperatur: Genoprettelsen af temperaturen i karret har ikke fundet sted inden for den fastatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er-5F Elektromekanism sikkerhed: kedlens erller karrets sikkerhedstermostater er aktiveret, ellr karrets sikkerheds-trykrelæ er aktiveret.
SAFE	Er-5L Sikkerhedsniveau. Vandniveau i kar ikke korrekt.
	drE Snavset filter: Vandstanden i karret er ikke korrekt, enten fordi filteret er snavet, ellr fordi overlæbet er isat forkert.
ADVARSEL! Slukning og afterfolgende start af maskinen "nulstiller" visningen. Hvis problemet fortssætter, after at de givne instruktioner er fulgt, bedes man kontakte det autoriserede servicecenter.

Kap 7 JUSTERINGER OG INDSTALLINGER

Følgende indstillinger bør kun foretages af en autoriseret tekniker.

De parametre, der er anfört nedenfor, kan indstilles, inden installationen aller senere ved at abne indstellingsmenuen som følger:

• Maskine i standby med aben dør.
• Tryk samtidig på knapperne 1 og 4 i 5 sekunder og sæt noglen CH 12 i (knapperne 3 og 2 for atændre parametren, 1 for at bekråfte).
• Derefter er det ved at trykke gentagne gange på knappen 1 (ON/OFF) muligt at rulle gennem følgende punkter og aktivere og/eller ændre dem ved hjælp af knapperne 3 og 2 (den ændrede parameter gemmes uden behov for at bekæfte). Listen over parametre kan variere afhængigt af maskintypen.

	Language	Valg af sprog
b	Boiler Temperature	Justering af kedeltemperaturen til programmerne. I versioner med atmossfærisk kedel (skyllepumpe) er der forskellige indstillinger for hver program (b1 - b2 - b3) Versionerne med atmossfærisk kedel (pumper skyl) er forskellige indstillinger for hvert program (b1 - b2 - b3)
t	Tank Temperature	Indstilling af temperaturen i karret til programmerne. I versioner med skyllepumpe findes der andere indstillinger til hvert program (t1 - t2 - t3)
tH	Thermo - Stop	Aktivering af funktionen Thermostop, der sikrer en korrekt skylletemperatur.
ES	Energy Saving	Aktivering af funktionen Energy Saving, der sikrer en energibesparelse,.nr maskinen er tændt og ikke i brug.
dn	Detergent Pump	Manuel aktivering af opvaskemiddel dispenseren
bn	Rinse Aid Pump	Manuel aktivering af afspændingsmiddel dispenseren
rn	Manual Rinse	Manuel aktivering af skyllepumpen
dt	Dosage Detergent	Doseringstid til opvaskemiddel
bl	Dosage Rinse Aid	Doseringstid til afspændingsmiddel
dh	Water Hardness	Indstilling af vendetsHardhedsgrad i indgangen (maskiner med blødgoringsanlæg): indtast værddierne med henvisning til nedenstående tabel
cc	Set Number Service Cycles	Indstilling og aktivering af cyklustæller, som aktiverer vedligeholdelsessignaler (Service) for eksternt blødgoringsanlæg.Hold alle 4 taster nedtrykket samtidig med slukket maskine og øben dørfor at slette ordet "Service".
RA	Autostart Autoenabling	Selvaktivering af automatisk start
dr	Manual Drain	Manuel aktivering af udledningspumpen

After indstilling af de onskede parametre skal man for at afslutte lagringen af det hele trykke knappen 1 ned, indtil stregerne pa linjen vises pa displayet.

7.1 Indstilling af hardheden af det integrerede blodgoringsanlag

Indstil hardheden af forsyningsvandet dH i indstellingsmenen som vist i nedenstaende tabel:

Målt hårdhed dH		Målt hårdhed	dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20 0	÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 BORTSKAFFALSE

Pá vores Pá vores maskiner findes der ingen materialer, der kræver specielle bortskaffelsesprocedureer.

(Gælder i EU og lande med differentierede indsamlingssystemer)

Mærket vist på produitet og i dets dokumentation angiver, at produitet ikke smides udammen med husholdningsaffald ved slutningen af dets levetid. For at undgå

eventuelle skader pa
milionjeet aller menskers
sundhed som ffolge af
ukontrolleret
bortskaffelse af affald

opfordres brugeren til at adskille dette fra andre typer affald og genbruge det behoigt til fremme for beraedygtig materialegenvinding.

Hjemmebrugere bedes kontakte forhandleren aller den lokale myndighed for oplysning om andersamling og genanvendelse afijkeproduktkype.

Virksomhedsbrugere bedes kontakte leverandoren og lese kobekontraktens betingelser og vilkar.

Dette produit bør ikke bortskaffes sammen med andet erhvervsmæssigt affald.

Direkte genbrugelige	Symboler		Genstand	Materiale	%
	40 FE		Plade	Stål	80
	20 PAP		Emballagekasse	PAP
	50 FOR		Træbord	ISPM15
	05 PP		Plastdele	PP, PP+FV
Forbindelser	W E E		Motorer	Sammensætninger	20
			Elektriske dele
			Elektroniske dele
			Dele i gummi	EPDM

Kap 9 MILJØ

BRUG MED RESPEKT FOR MILJØET

Ansvarlig brug af opvaskemaskinen kan bidrage til en bedre miljopavirkning ved at følge små tips i den daglige brug sasom:

Vask kun hele kurve.

Sluk opvaskemaskinen, hvis ikke den bruges.

Hold maskinen lukket, när den er i stand by

Brug passende programmer til graden af snavs.

Fyld maskinen med varmt vand, hvis den opvarmes med gas.

Sorg for, at udledningerne strømmer ind i et ordentligt kloaksystem.

Overskrid jegden anbefalede dosis vaskemiddel.

Producenten forbeholder sig ret til at foretage ændringer på这部分 opvaskemaskine, elektriske, tekniske og æstetiske og / eller udskiftning af dele utdudgående varsel, hvis这部分 finder det hensigtsmæssigt, for alltid at tilbyde et päldeligt produit med lang levetid og avanceret tekologi.
