Produkttype	Trådløs skruemaskine
Mærke	Bavaria
Model	BSD 48
Motorspænding	4,8 V (jævnstrøm)
Tomgangshastighed	180 o/min
Rotationsretning	Højre- og venstregang
Opladningsspænding for batteri	6 V (jævnstrøm)
Opladningsstrøm	300 mA
Laderens netspænding	230 V / 50 Hz
Opladningstid	3 til 5 timer
Batterikapacitet	0,5 Ah
Batteritype	NiCd
Vægt	0,3 kg
Lydtryksniveau (LpA)	60,4 dB(A)
Lydeffektniveau (LWA)	70,4 dB(A)
Vibrationsemissionsværdi (slagfri skruning)	≤ 2,5 m/s² (K = 1,5 m/s²)
Beskyttelsesklasse	II
Anvendelse	Skruning og fjernelse af skruer
Medfølgende udstyr	Skruemaskine, lader, brugsanvisning, sikkerhedsforskrifter
Vedligeholdelse	Rengør med en fugtig klud og lidt sæbe; ingen aggressive midler
Opbevaring	Mørkt, tørt, frostfrit sted, mellem 5 og 30 °C
Sliddele	Borepatron, bits, bor
Garanti	24 måneder, online registrering påkrævet

Ofte stillede spørgsmål - BSD 48 Bavaria

Hvordan oplader jeg batteriet på Bavaria BSD 48?

Tilslut laderen til en stikkontakt (230 V / 50 Hz) og tilslut derefter ladekablet til skruemaskinens ladeport. Den røde LED-indikator viser, at opladning er i gang. Opladningstiden er 3 til 5 timer. Afbryd kablet, når opladningen er færdig (ingen automatisk stop).

Hvilken batteritype bruger BSD 48, og hvad er dens kapacitet?

BSD 48 er udstyret med et NiCd batteri med en kapacitet på 0,5 Ah ved en spænding på 6 V (jævnstrøm).

Kan jeg bruge skruemaskinen BSD 48 til at bore?

Nej, skruemaskinen BSD 48 er kun designet til skruning og fjernelse af skruer. Den er ikke egnet til boring.

Hvordan ændrer jeg rotationsretningen på BSD 48?

Brug vendeknappen (højre/venstregang) placeret over start/stop-knappen. Skift kun retning, når maskinen står stille for at undgå at beskadige gearet.

Hvilke bits skal jeg bruge med BSD 48?

Brug bits, der passer til bitsholderen (borepatronen). Vælg bits med den rigtige form og størrelse til skruen (f.eks. Torx, stjernedrevet) for sikkert arbejde. Tryk biten ind i bitsholderen; for at fjerne den, træk den ud.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær høreværn (risiko for høretab) og beskyttelsesbriller (gnister, splinter). Brug kun apparatet i tørre omgivelser. Læs alle medfølgende sikkerhedsanvisninger.

Hvad er støjniveauet for BSD 48?

Lydtryksniveauet er 60,4 dB(A) og lydeffektniveauet er 70,4 dB(A). Høreværn anbefales.

Hvordan rengør og vedligeholder jeg skruemaskinen?

Tag apparatets stik ud. Rengør med en fugtig klud og lidt sæbe; brug ikke aggressive midler. Sørg for, at der ikke trænger vand ind i apparatet. Ventilationsåbninger og hus skal holdes rene.

Hvordan bortskaffer jeg BSD 48 ved endt levetid?

Smid ikke apparatet i husholdningsaffaldet. Aflever det på et godkendt indsamlingssted til genbrug af elektrisk og elektronisk affald (i overensstemmelse med direktiv 2012/19/EU).

Hvor finder jeg reservedele til BSD 48?

Bestil reservedele hos kundeservice med angivelse af apparattype, artikelnummer, identifikationsnummer og ønsket delenummer. Du finder kontaktoplysninger og priser på www.isc-gmbh.info.

BRUGSANVISNING BSD 48 Bavaria

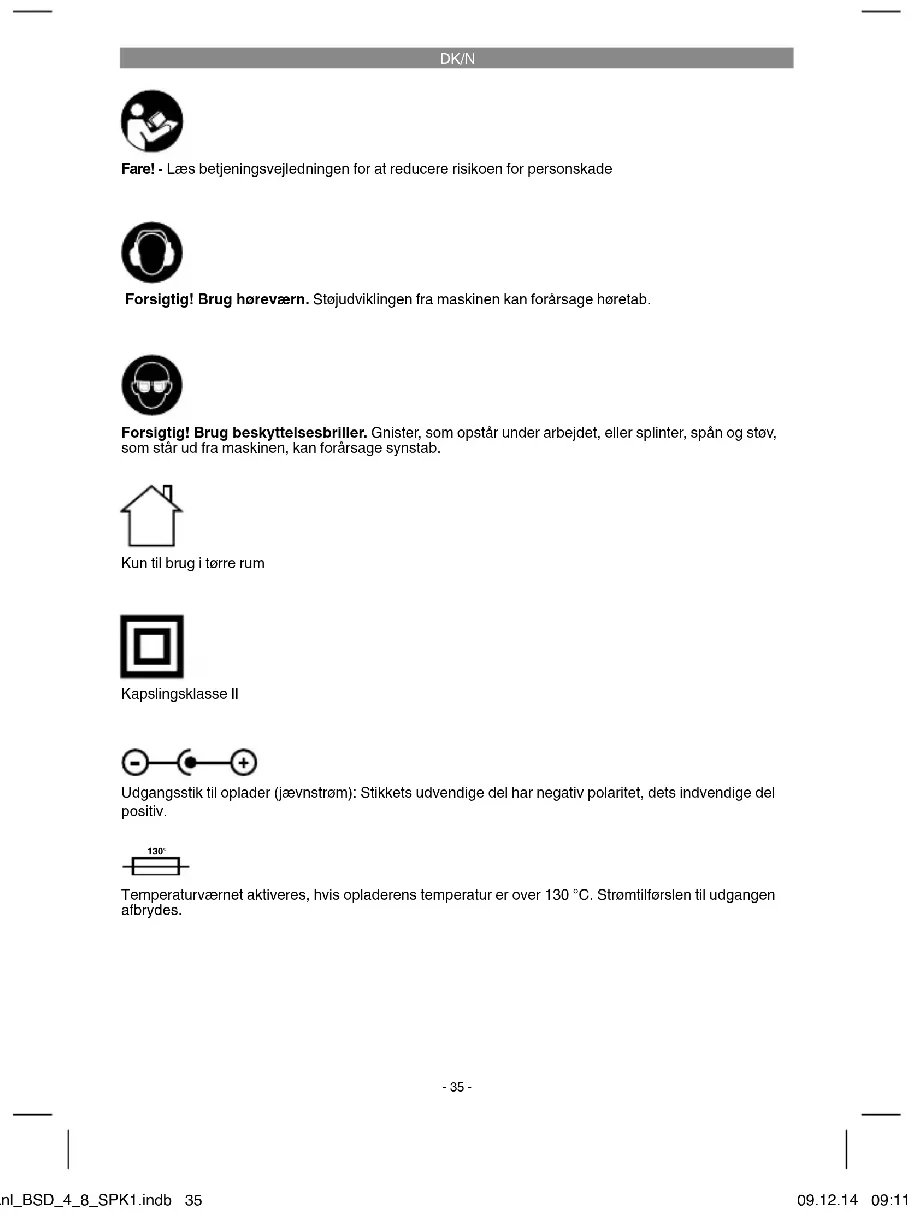

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Kun til brug i tørre rum

Kapslingsklasse II

Udgangsstik til oplader (jævnstrøm): Stikkets udvendige del har negativ polaritet, dets indvendige del positiv.

Temperaturværnet aktiveres, hvis opladerens temperatur er over 130 °C. Strømtilførslen til udgangen afbrydes.

-35-

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lado betjeningsvejledningen / sikkerhedsanvisningerne følge med værktojet, hvis du overdrager det til andre. Vi fraskriver os athvort ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Folges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/4)

1.Bitholder
2. Omskifter venstre-/højregang / tænd-sluk-knap
3. Ladetilslutning
4. Ladekontrollampe
5. Oplader

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller detsted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).

• Kontroller, at der ikke mangler noget.
- Kontroller maskine og tilbehør for transportskader.
- Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Akku-skruemaskine
  • Oplader
  • Original betjeningsvejledning
  • Sikkerhedsanvisningen

Akku-skruemaskinen er beregnet til i- og udskruning af skruer.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemaerk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor: 4,8 V d.c.

Omdrejningstal, ubelastet: 180 min ^1

Højre-/venstregang: ....Ja

Ladespænding akkumulatorbatteri: ......6 V d.c.

Ladestrøm akkumulatorbatteri: 300 mA

Netspænding oplader: 230 V\~50 Hz

Ladetid: 3-5 t

Akkubatteriets kapacitet 0,5 Ah

Akkumulatorbatteri, type: NiCd

Vægt: 0,3 kg

DK/N

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L_pN 60,4 dB(A)

Usikkerhed K_pA 3 dB

Lydeff ektniveau 70,4 dB(A)

Usikkerhed K_m .....3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Usikkerhed K = 1,5 m/s²

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengør maskinen med jævne mellemrum.
  • Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
• Lad i givet fald maskinen underkaste et efter-syn.
  • Sluk maskinen, när den ikke benyttes.
  • Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

1. Høreskader, såfremt der ikke bæres egnet høreværn.
2. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Fare!

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Lad kun akkupack'en op med den medfølgende oplader.
2. Brug kun intakte og formålsegnede skruebits.
3. Ved skruning i vægge og mure, skal disse først undersøges for skjulte strom-, gas- og vandledninger.

6. Betjening

6.1 Opladning af akkumulatorbatteri (fi g. 2)

Akkumulatorbatteriet er sikret mod dybafl adning. En integreret beskyttelseskreds kobler automatisk maskinen fra, när batteriet er afl adt. Bitholderen drejer så ikke mere rundt.

Bemærk! Tryk ikke på tænd/sluk-knappen, när beskyttelseskredsen har koblet maskinen fra. Batteriet kan tage skade.

Kontroller, at netspændingen, som slår anført på mærkepladen, svarer til den forhåndenværende netspænding. Sæt ladeadapteren i stikkontakten, og forbind ladekablet med ladetilslutningen. Opladningen begynder, så snart ladekablet er forbundet med ladeadapteren.

Den røde lysdlode (4) indikerer, at batteriet opla- des.

Vigtigt! Ingen automatisk frakobling ved fuld opladning!

Efter opladning skal ladekablet kobles af skruemaskinen.

Bemærk! Under opladningen kan håndtaget blive varmt, hvilket er helt normalt.

DK/N

Hvis batteriet ikke kan oplades, skal du kontrollere.

om der er netspænding i stikkontakten

- om forbindelsen til ladekontakterne på opla- deren er i orden.

Hvis batteriet stadigvæk ikke lader sig oplade, bedes du indsende

- opladeren

- skruemaskinen

til vores kundeservice.

6.2 Tænd-sluk-rotationsinverter (fi g. 3/pos. 2)

Du kan vælge mellem venstre- og højregang. Skift af omdrejningsretning skal foretages, når maskinen står stille, for ikke at beskadige drevet.

6.3 Værktøjsskift (fi g. 4)

Sæt bit'en (A) i bitholderen (1).

For at fjeme bit'en (A) igen trækker du den ud af bitholderen (1).

6.4 Skruer:

Det er bedst at anvende skruer med selvcentre-ring (f.eks. torx, krydskærv) – det gør arbejdet mere sikkert. Vær opmærksom på, om bit'en og skruen passer sammen i form og størrelse.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtl klud og lidt blød sæbe. Undgå brug af rengørings eller oplasningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aft aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljomæssig forsvarlig vis.

Ejeren af el-værktlojet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljoforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og folgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra ISC GmbH.

Ret til tekniske ændringer forbeholdes

-39-

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Borepatron
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelseme for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af monlagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelises- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskilftning af produktet medflører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til folgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og retumeret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
