BSD 48 - Skruvdragare Bavaria - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Varumärke	Bavaria
Modell	BSD 48
Motorspänning	4,8 V (likström)
Tomgångsvarvtal	180 varv/min
Rotationsriktning	Höger och vänster
Laddspänning för ackumulatorn	6 V (likström)
Laddström	300 mA
Nätspänning för laddaren	230 V / 50 Hz
Laddningstid	3 till 5 timmar
Ackumulatorkapacitet	0,5 Ah
Ackumulatortyp	NiCd
Vikt	0,3 kg
Ljudeffektsnivå (LpA)	60,4 dB(A)
Ljudeffektsnivå (LWA)	70,4 dB(A)
Vibrationsemissionsvärde (skruvdragning utan slag)	≤ 2,5 m/s² (K = 1,5 m/s²)
Skyddsklass	II
Användning	Skruvning och lossning av skruvar
Medföljande utrustning	Skruvdragare, laddare, bruksanvisning, säkerhetsföreskrifter
Underhåll	Rengör med en fuktig trasa och lite tvål; inga aggressiva medel
Förvaring	Mörk, torr, frostfri plats, mellan 5 och 30 °C
Slitdelar	Chuck, bits, borr
Garanti	24 månader, obligatorisk onlineregistrering

Vanliga frågor - BSD 48 Bavaria

Hur laddar jag ackumulatorn till Bavaria BSD 48?

Anslut laddaren till ett eluttag (230 V / 50 Hz) och anslut laddkabeln till skruvdragarens laddanslutning. Den röda lysdioden (LED) indikerar att laddning pågår. Laddningstiden är 3 till 5 timmar. Koppla bort kabeln när laddningen är klar (ingen automatisk avstängning).

Vilken typ av ackumulator använder BSD 48 och vad är dess kapacitet?

BSD 48 är utrustad med en NiCd-ackumulator med en kapacitet på 0,5 Ah vid 6 V (likström).

Kan jag använda skruvdragaren BSD 48 för att borra?

Nej, skruvdragaren BSD 48 är endast avsedd för skruvning och lossning av skruvar. Den är inte lämplig för borrning.

Hur ändrar jag rotationsriktning på BSD 48?

Använd omkopplaren (höger/vänster) som sitter ovanför startknappen. Ändra endast riktning när maskinen står stilla för att undvika skador på växeln.

Vilka bits ska jag använda med BSD 48?

Använd bits som passar bitshållaren (chucken). Välj bits med rätt form och storlek för skruven (t.ex. Torx, stjärnspår) för säkert arbete. Tryck in bitsen i bitshållaren; dra ut den för att ta bort den.

Vilka säkerhetsföreskrifter ska jag följa?

Använd hörselskydd (risk för hörselnedsättning) och skyddsglasögon (gnistor, splitter). Använd endast maskinen på torra platser. Läs alla medföljande säkerhetsföreskrifter.

Vilken ljudnivå har BSD 48?

Ljudeffektsnivån är 60,4 dB(A) och ljudeffektsnivån är 70,4 dB(A). Hörselskydd rekommenderas.

Hur rengör och underhåller jag skruvdragaren?

Koppla bort maskinen (dra ut kontakten). Rengör med en fuktig trasa och lite tvål; använd inga aggressiva medel. Se till att inget vatten tränger in. Ventilationsspringorna och höljet måste hållas rena.

Hur kastar jag BSD 48 när den är uttjänt?

Kasta inte maskinen i hushållssoporna. Lämna den på en godkänd återvinningsstation för avfall från elektrisk och elektronisk utrustning (enligt direktiv 2012/19/EU).

Var hittar jag reservdelar till BSD 48?

Beställ reservdelar från kundtjänsten genom att ange maskintyp, artikelnummer, identifikationsnummer och önskad dels nummer. Du hittar kontaktuppgifter och priser på www.isc-gmbh.info.

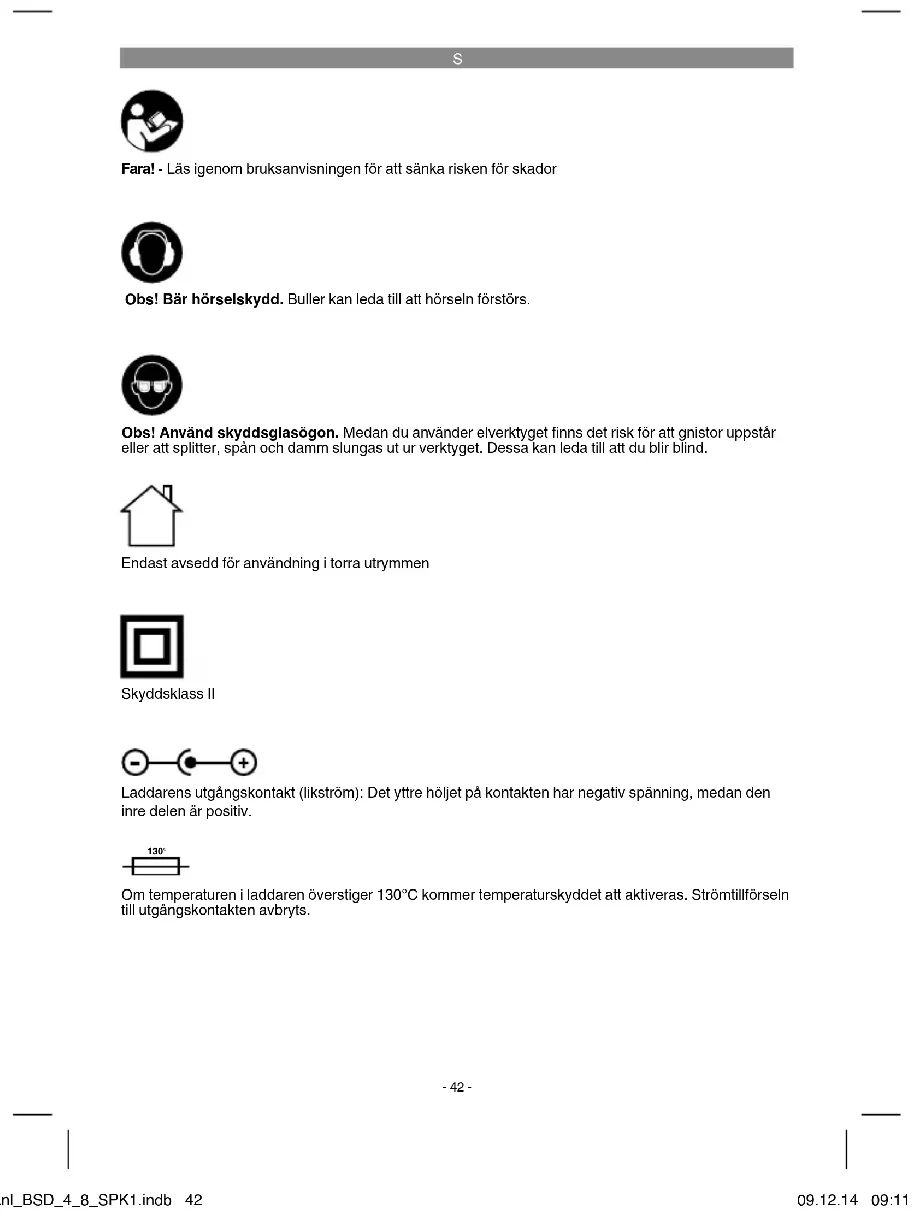

BRUKSANVISNING BSD 48 Bavaria

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Endast avsedd för användning i torra utrymmen

Skyddsklass II

Laddarens utgångskontakt (likström): Det yttre höljet på kontakten har negativ spänning, medan den inre delen är positiv.

Om temperaturen i laddaren överstiger 130°C kommer temperaturskyddet att aktiveras. Strömtillförseln till utgångskontakten avbryts.

-42-

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara med på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna ásidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vld iakttagandet av säkerhetsanvisningarna och instruktionema kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/4)

1.Bitsfäste

1. Omkopplare vänster-/högergång / strömbrytare
2. Laddningsuttag
3. Laddningskontrollampa
4. Laddare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelar-

na har skadats i transporten.
- Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Batteridrivenskruvdragare
• Laddare
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Den batteridrivna skruvdragaren är avsedd för att dra åt och lossa på skruvar.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsonliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning motor 4,8 V DC
Tomgångsvarvtal ....180 mirl
Höger-/vänstergång ......ja
Laddningsspänning batteri 6 V DC
Laddningsström batteri 300 mA
Nätspänning laddare 230 V\~50 Hz
Laddningstid 3-5 tim.
Batteriets kapacitet 0,5 Ah
Batterityp NiCd
Vikt 0,3 kg

S

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 60745.

Ljudtrycksnivå L _pA 60,4 dB(A)

Osäkerhet K_FA 3 dB

Ljudeff ektnivå L_na 70,4 dB(A)

Osäkerhet K _mn 3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.

Skruvdragning utan slag

Vibrationsemissionsvärde ah ≤ 2,5 m/s²

Osäkerhet K = 1,5 m/s

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Overbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
• Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi Iter-
   mask används.
2. Hörselskador om inget lämpligt hörselskydd
   används.
3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Fara!

Läs tvunget igenom dessa anvisningar innan du använder den batteridrivna skruvdragaren:

1. Ladda batteriet endast med den medföljande laddaren.
2. Använd endast intakta och lämpliga bits.
3. Innan du skruvar i väggar och murar måste du kontrollera om dessa innehåller kablar eller gas- eller vattenledningar.

6. Använda

Batteriet är skyddat mot djupurladdning. En integrerad skyddskrets slår ifrån maskinen automatiskt om batteriet har laddats ur. Bitsfästet roterar då inte längre.

Märk! Tryck inte in strömbrytaren efter att skyddskretsen har slagit ifrån maskinen. Detta kan leda till skador på batteriet.

Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspänningen i vägguttaget. Sätt in laddaren i stickuttaget och anslut laddningskabeln till laddningsuttaget.

Laddningen startar genast efter att laddningskabeln har anslutits till laddningsadaptern.

Den röda lysdioden (4) indikerar att batteriet laddas.

Obs! Laddaren kopplas inte ifrån när batteriet har laddats färdigt!

Ta av laddningskabeln från skruvdragaren efter att batteriet har laddats.

Märk! Medan batteriet laddas upp blir handtaget varmt. Detta är dock normalt.

Om batteriet inte kan laddas måste du kontrollera - att nälspanning finns i vägguttaget

- att det finns fullgod kontakt vid laddningskontakterna i laddaren.

S

Om batteriet fortfarande inte kan laddas måste du skicka in

laddaren och

• skruvdragaren

till vår kundtjänstavdelning.

6.2 Strömbrytare / Omkopplare för rotations- riktning (bild 3/pos. 2)

Du kan välja mellan vänster- och högergång. För att undvika att maskinens växel förstörs, bör du endast skifta rotationsriktning medan maskinen står stilla.

6.3 Byta verktyg (bild 4)

Sätt in en bits (A) i bitsfästet (1).

Dra ut bitsen (A) ur bitsfästet (1) igen om den ska bytas ut.

6.4 Skruvdragning

Använd helst självcentrerande skruvar (t ex torx, stjärnskruv) som garanterar ett säkert arbetsresultat. Se till att bitsen och skruven stämmer överens i form och storlek.

7. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

- Maskintyp

• Maskinensartikel-nr.

• Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

-45-

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ågaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gåller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

-46-

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adressema till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Chuck
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!
Vid brister eller stömingar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

- Fungerade produkten först eller var den defekt från början?

- Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

- Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

vära produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gåma till tjänst på telefon under servicenumret som anges nedan. Följande punkter gåller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till material- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgårdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamälsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsalts för liknande påkänning.

1. Garantin omfattar inte:

2. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, ásidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

3. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre väld eller yttre påverkan (t ex skador efter att produkten fallit ned).
4. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
5. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpl ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessulom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
6. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

Givetvis kan vi även, mot debitering, åtgårda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
