BCD 12/1 Li - Borrmaskin Bavaria - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrmaskin
Märke	Bavaria
Modell	BCD 12/1 Li
Strömförsörjning	12 V DC, Li-Ion batteri
Tomgångshastighet	0-710 varv/min
Justerbart vridmoment	20+1 nivåer
Chuckkapacitet	10 mm max.
Chucktyp	Snabbchuck
Vikt	1,0 kg
Laddarens spänning	230 V ~ 50 Hz
Batteriets laddspänning	15 V DC
Laddström	0,5 A
Laddtid	3-5 timmar max.
Ljudtrycksnivå	62 dB(A)
Ljudeffektnivå	73 dB(A)
Vibrationer (borrning i metall)	≤ 2,5 m/s², K=1,5 m/s²
Avsedd användning	Borrning i trä, metall, plast och skruvdragning/avdragning
Rotationsriktning	Höger/vänster med spärr
Medföljande utrustning	Borrmaskin, batteri, laddare, adapter, bruksanvisning, säkerhetsanvisningar
Underhåll	Rengör med fuktig trasa och mild tvål; undvik att vatten tränger in
Slitagedelar	Chuck, batteri
Garanti	24 månader

Vanliga frågor - BCD 12/1 Li Bavaria

Hur laddar jag batteriet till Bavaria BCD 12/1 Li borrmaskinen?

Ta bort batteriet genom att trycka på sidoknapparna. Anslut laddaren till ett 230 V-uttag, koppla kabeln till laddaren och sätt sedan i batteriet. Den röda lampan indikerar laddning; den släcks efter 3 till 5 timmar och den gröna lampan tänds. Om den röda lampan blinkar är batteriet defekt.

Vad är maxhastigheten för borrmaskinen?

Tomgångshastigheten är 0 till 710 varv/min, kontinuerligt justerbar med på/av-brytaren.

Hur ställer jag in skruvdragningsmomentet?

Vrid stoppringen (momentinställning) till önskat nummer bland de 20+1 lägena. För borrning, välj det sista läget (borrsymbol). Momentet uppnås när kopplingen ger ett skramlande ljud.

Kan jag använda denna borrmaskin för att borra i betong?

Nej, avsedd användning är borrning i trä, metall och plast. Betong nämns inte; använd ett lämpligt verktyg.

Hur ändrar jag rotationsriktningen?

Använd rotationsriktningsomkopplaren ovanför avtryckaren. Ställ den åt höger för framåt, åt vänster för bakåt. Växla endast när maskinen står stilla. Mittläget låser avtryckaren.

Vilka skyddsutrustningar rekommenderas?

Använd hörselskydd (kåpor), dammask och skyddsglasögon. Följ medföljande säkerhetsanvisningar.

Hur rengör jag borrmaskinen?

Koppla alltid bort maskinen. Rengör med en fuktig trasa och lite tvål. Använd inte aggressiva kemikalier. Undvik att vatten tränger in.

Vad gör jag om batteriet inte laddas?

Kontrollera eluttaget och laddarens kontakter. Om problemet kvarstår, skicka laddaren och batteriet till eftermarknadsservice.

Vad är garantitiden?

Garantin är 24 månader från inköpsdatum. Den täcker tillverknings- och materialfel. Slitagedelar (chuck, batteri) ingår inte.

Var kan jag hitta reservdelar?

Beställ reservdelar via www.isc-gmbh.info med angivelse av apparattyp, artikelnummer och reservdelsnummer. Slitagedelar inkluderar chuck och batteri.

BRUKSANVISNING BCD 12/1 Li Bavaria

Vligtigt! Drejningsmomentet må kun indstilles på justerringen, när maskinen står stille. 6.3 Boring (fi g. 4/pos. 1)

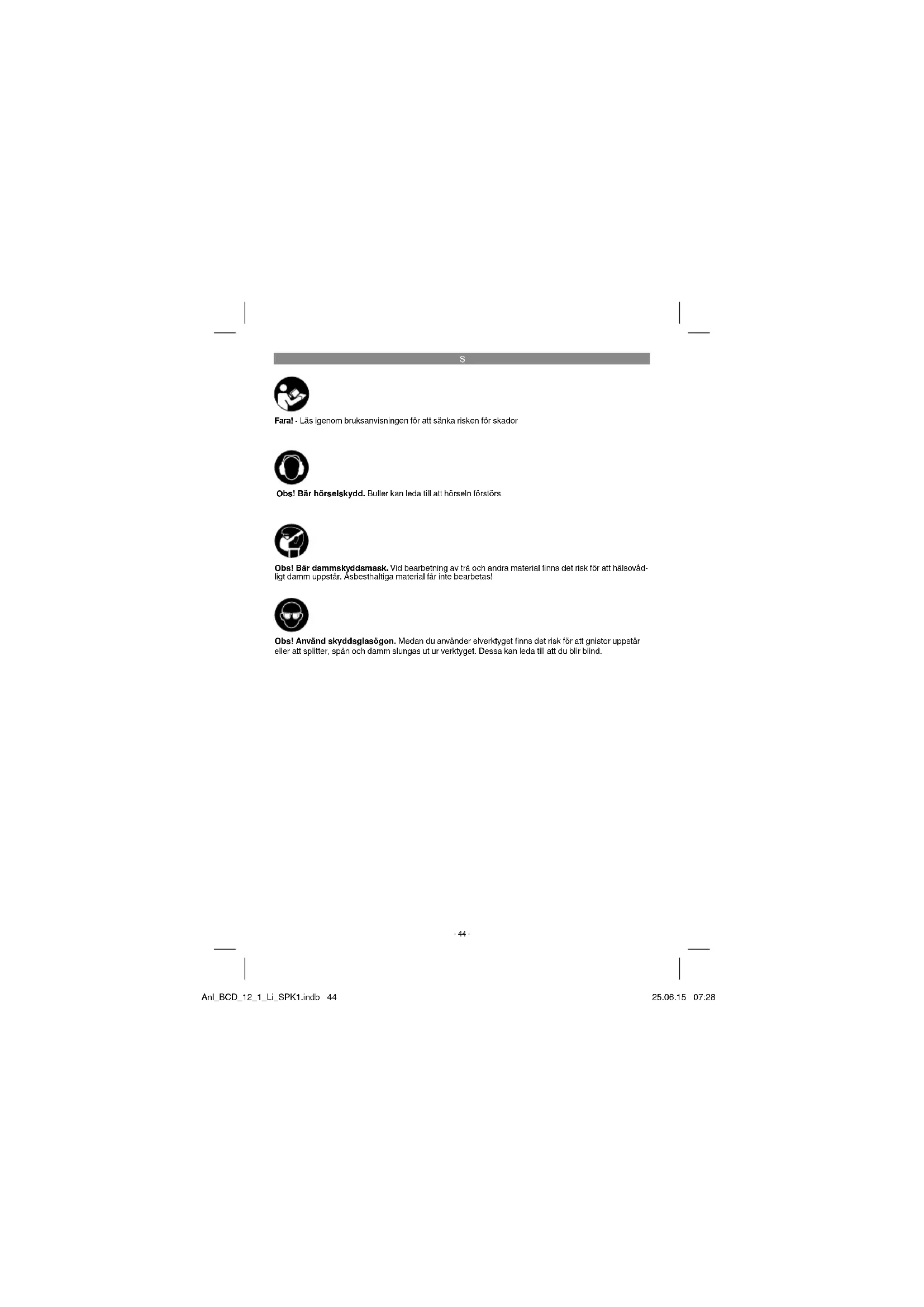

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Åsbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

-44-

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna äsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vld iakttagandet av säkerhetsanvisningarna och instruktionema kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Inställningsring för vridmoment

2. Snabbchuck

3. Omkopplare för rotationsriktning

4. Strömbrytare

5. Batteri

6. Laddare

7. Laddningsadapter

8. Spärrknapp

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Oppna förpackningen och ta försiktigt ut produkten ur förpackningen.

- Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).

• Kontrollera att leveransen är komplett.
- Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
- Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Batteridriven borrmaskin/skruvdragare
- Batteri
• Laddare
• Laddningsadapter
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Den batteridrivna borrmaskinen/skruvdragaren är avsedd för att skruva in och lossa skruvar samt för att borra i trä, metall och plast.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

S

4. Tekniska data

Spänningsförsörjning motor 12 V DC

Tomgångsvarvtal....0-710min ^-1

Vridmomentssteg 20+1

Höger-/vänstergång......ja

Spännvidd chuck max. 10 mm

Laddningsspänning batteri 15 V DC

Laddningsström batteri 0,5 A

Nätspänning laddare....230 V– 50 Hz

Laddningstid max. 3-5 tim.

Batterityp Li-Ion

Vikt 1,0 kg

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 60745.

Ljudtrycksnivă L_p4 62 dB(A)

Osäkerhet K_pA .....3 dB

Ljudeff ektnivå L_Na 73 dB(A)

Osäkerhet K _mm 3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.

Borning i metall

Vibrationsemissionsvärde a _s ≤ 2,5 m/s ^2

Osäkerhet K = 1,5 m/s²

Skruvdragning utan slag

Vibrationsemissionsvärde a _n ≤ 2,5 m/s ^2

Osäkerhet K = 1,5 m/s²

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverkytget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen
• Overbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifran maskinen om den inte används.
• Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi itermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hålsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Läs tvunget igenom dessa anvisningar innan du använder den batteridrivna skruvdragaren:

1. Ladda batteriet endast med den medföljande laddaren.
2. Använd endast skarpa borr samt intakta och lämpliga bits.
3. Innan du borrar eller skruvar i väggar och murar måste du kontrollera om dessa innehåller ström-, gas- eller vattenledningar.

S

6. Använda

6.1 Ladda batteriet (bild 2-3)

1. Tryck in spärknapparna (8) på höger och sida av batteriet (5) och dra sedan ut det ur handtaget (bild 2).
2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspänningen i vägguttaget.
3. Sätt in laddaren (6) i stickuttaget och anslut laddningskabeln (a) till laddningsadaptern (7). Den gröna lysdioden på laddningsadaptern (7) börjar blinka.
4. Sätt in batteriet (5) i laddningsadaptern. Den röda lysdioden indikerar att batteriet laddas.
5. När laddningen har avslutats efter ca 3-5 tim, slocknar den röda lysdioden igen, medan den gröna lysdioden tänds.

Om den röda lysdloden blinkar är batteriet defekt. Ta ut batteriet. Du får inte långre ladda ett defekt Li-Ion-batteri.

Medan batteriet (5) laddas upp värms det en aning. Detta är dock normalt.

Om batteriet inte kan laddas upp måste du kon- trollera

• att nätspänning finns i vägguttaget.

- att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas måste du sklicka in

- laddarenoch

- batteriet

till vår kundtjänstavdelning.

För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda batteriet i god tid. Detta är alltid nödvändigt om du märker att prestandan i den batteridrivna skruvdragaren börjar försvagas.

6.2 Ställa in vridmomentet (bild 4/pos. 1)

Den batteridrivna skruvdragaren är utrustad med en mekanisk vridmoments-inställning.

Ställ in vridmomentet för en viss skruvstorlek med ställringen (1). Vridmomentet är beroende av fl era olika faktorer:

• materialets typ och hårdhet
• skruvamas typ och längd
- krav som ställs på skruvförbindningen

När vridmomentet har nätts hörs kan du höra hur kopplingen slirar.

Obs! Ställringen för vridmomentet får endast ställas in när maskinen står stilla.

6.3 Borrning (bild 4/pos. 1)

Om du vill borra, ställ inställningsringen för vridmomentet på det sista läget „Borr“. I läget „Borr“ är slirkopplingen ur drift. Därmed har du maximalt vridmoment när du borrar.

6.4 Omkopplare för rotationsriktning (bild 5/pos. 3)

Ställ in den batteridrivna skrudragarens rotations- riktning med den skjutbara omkopplaren ovanför strömbrytaren. Denna omkopplare kan du även använda för att skydda maskinen mot oavskitlig inkoppling. Du kan välja mellan vänster- och högergång. För att undvika att maskinens växel förstörs, får du endast skifta rotationsriktning medan maskinen står stilla. Om omkopplaren står i mellersta läget är strömbrytaren blockerad.

6.5 Strömbrytare (bild 5/pos. 4)

Varvtalet kan styras steglöst med strömbrytaren. Ju mer strömbrytaren trycks in, desto högre blir varvtalet i den batteridrivna skruvdragaren.

6.6 Byta verktyg (bild 6)

Obs! Inför alla arbeten (t ex byte av verktyg, underhåll) på den batteridrivna skruvdragaren måste du ställa omkopplaren för rotationsriktningen (3) i mittläge.

• Vrid chucken (2) så att den öppnas.
- Oppningen (a) i chucken måste vara tillräckligt stor för verktyget (borr resp. bits).
- Välj ett passande verktyg. Skjut in verktyget i chuckens öppning (a) så långt som möjligt.
• Vrid åt chucken (2) hårt och kontrollera därefter att verktyget sitter fast.

6.7 Skruvning

Använd helst självcentrerande skruvar (t ex torx, krysskruv) som garanterar ett säkert arbetsresultat. Se till att bitsen och skruven stämmer överens i form och storlek. Ställ in vridmomentet enligt beskrivningen med hänsyn till skruvens storlek.

S

7. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om valten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

• Maskinensartikel-nr.
• Maskinensident-nr.
- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information finns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som tex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten får ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

-48-

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgångligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ågaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gåller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

-49-

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adressema till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdelar* Bits/borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller stömingar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

-50-

Garantibevis

Bästa kund.

vära produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantiliden har används inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsalts för liknande påkänning.

1. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre väld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 24 mänader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inorn två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpl ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
2. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
