BCD 12/1 Li - Boremaskine Bavaria - Gratis brugsanvisning og manual

Produkttype	Trådløs boremaskine
Mærke	Bavaria
Model	BCD 12/1 Li
Strømforsyning	12 V DC, Li-Ion batteri
Tomgangshastighed	0-710 o/min
Justerbart moment	20+1 niveauer
Borpatronkapacitet	10 mm max.
Patrontype	Hurtigspænding
Vægt	1,0 kg
Opladerspænding	230 V ~ 50 Hz
Batteriopladningsspænding	15 V DC
Ladestrøm	0,5 A
Ladetid	3-5 timer max.
Lydtryksniveau	62 dB(A)
Lydeffektniveau	73 dB(A)
Vibrationer (metal boring)	≤ 2,5 m/s², K=1,5 m/s²
Beregnet anvendelse	Boring i træ, metal, plast og skruning/afskruning
Omdrejningsretning	Højre/venstre med lås
Medfølgende udstyr	Boremaskine, batteri, oplader, adapter, brugsanvisning, sikkerhedsforskrifter
Vedligeholdelse	Rengør med fugtig klud og mild sæbe; undgå vand indvendigt
Sliddele	Patron, akku
Garanti	24 måneder

Ofte stillede spørgsmål - BCD 12/1 Li Bavaria

Hvordan oplader jeg batteriet til Bavaria BCD 12/1 Li boremaskinen?

Fjern batteriet ved at trykke på sidetasterne. Tilslut opladeren til en 230 V stikkontakt, tilslut kablet til opladeren, og sæt derefter batteriet i. Den røde lampe angiver opladning; den slukker efter 3 til 5 timer, og den grønne lampe tændes. Hvis den røde blinker, er batteriet defekt.

Hvad er den maksimale hastighed på boremaskinen?

Tomgangshastigheden er 0 til 710 o/min, kontinuerligt justerbar via tænd/sluk-knappen.

Hvordan indstilles skruningsmomentet?

Drej låseringen (momentsindstilling) til det ønskede tal blandt de 20+1 positioner. Til boring skal du vælge det sidste hak (boremaskinesymbol). Momentet er nået, når koblingen laver en skraldelyd.

Kan jeg bruge denne boremaskine til at bore i beton?

Nej, den beregnede anvendelse er boring i træ, metal og plast. Beton er ikke nævnt; brug et egnet værktøj.

Hvordan ændrer jeg omdrejningsretningen?

Brug omdrejningsretningskontakten over aftrækkeren. Sæt den til højre for fremad, til venstre for baglæns. Skift kun, når maskinen står stille. Midterpositionen låser kontakten.

Hvilket sikkerhedsudstyr anbefales?

Bær høreværn (hovedtelefoner), støvmaske og beskyttelsesbriller. Følg de medfølgende sikkerhedsforskrifter.

Hvordan rengør jeg boremaskinen?

Tag altid apparatet ud af stikket. Rengør med en fugtig klud og lidt sæbe. Brug ikke aggressive rengøringsmidler. Undgå, at vand trænger ind i apparatet.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontroller stikkontakten og opladerens kontakter. Hvis problemet fortsætter, returner opladeren og batteriet til kundeservice.

Hvor lang er garantiperioden?

Garantien er på 24 måneder fra købsdatoen. Den dækker fabrikations- og materialefejl. Sliddele (patron, batteri) er ikke inkluderet.

Hvor kan jeg finde reservedele?

Bestil reservedele via www.isc-gmbh.info med angivelse af apparattype, artikelnummer og delnummer. Sliddele omfatter patron og akku.

BRUGSANVISNING BCD 12/1 Li Bavaria

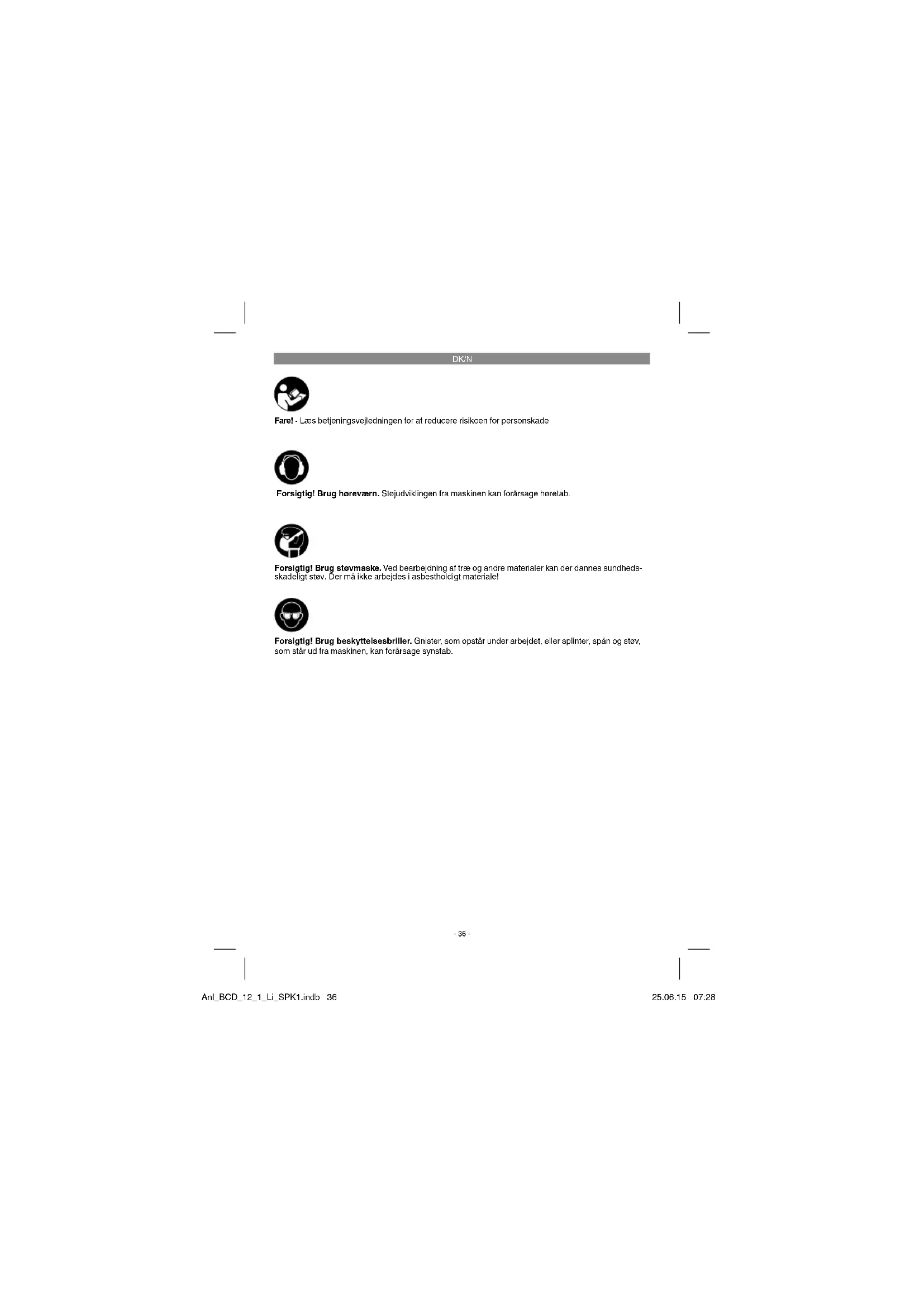

Forsigtig! Brug høreværn. Stojudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

-36-

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os athvort ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Folges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købel af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen. - Åbn pakkon, og tag forsigtigt maskinen ud af emballagen. - Fjern emballagematerialet samt emballage-/

og transportsikringer (hvis sådanne forefin- des).

• Kontroller, at der ikke mangler noget.
- Kontroller maskine og tilbehør for transportskader.
- Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Born må ikke lege med plastikposer, foller og smådele! Fare for Indtagelse og kvælning!

• Akku-bore-/skruemaskine
- Batteri
- Oplader
- Ladeadapter
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Akku-bore/skruemaskinen er beregnet til i- og udskruning af skruer samt til boring i træ, metal og kunststof.

Saven må kun anvendes i overensstemmelse med dens tiltænkle formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os elhvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK/N

4. Tekniske data

Spændingsforsyning motor: 12 V d.c.

Omdrejningstal, ubelastet: 0-710 min ^1

Drejningsmomenttrin: 20+1

Højre-venstre-gang: ....Ja

Spændvidde borepatron: .... Maks. 10 mm

Ladespænding akkumulatorbatteri: .....15 V d.c.

Ladestrøm akkumulatorbatteri: 0,5 A

Netspænding oplader: 230V–50Hz

Ladetid: Maks. 3-5 t

Akkumulatorbatteri, type: Li-Ion

Vægt: 1,0 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til

EN 60745.

Lydtryksniveau L_4 62 dB(A)

Usikkerhed K_nA .....3 dB

Lydeff ektniveau L _M6 73 dB(A)

Usikkerhed K_w .....3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Stojudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
• Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
   høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktojet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Akkupack'en må kun lades op med den medfølgende oplader.
2. Brug kun skarpe bor, skruebits skal være intakte og formålsegnede.
3. Ved boring og skruning I vægge og mure skal disse først undersøges for skjulte strøm-, gas- og vandledninger.

DK/N

6. Betjening

6.1 Opladning af batteri (fi g. 2-3)

1. Træk akku'en (5) ud af håndtaget (fi g. 2), mens du trykker anslagsknapperne (8) ind på akku'ens (5) højre og venstre side.
2. Kontroller, at spændingsanglvelsen på mærkepladen svarer til den forhåndenværende netspænding.
3. Sæt opladeren (6) i stikdåsen og forbind ladekablet (a) med ladeadapteren (7). Den grønne lysdiode på ladeadapteren (7) begynder at blinke.
4. Sæt akkumulatorbatteriet (5) i ladeadapteren. Den røde lysdiode indikerer, at akkumulatorbatteriet oplades.
5. Når opladningen er fuldført efter ca. 3-5 timer, slukker den røde lysdiode igen, mens den grønne lysdiode begynder at lyse.

Blinker kun den røde lysdlode, er akkumulatorbatteriet defekt. Fjern akkumulatorbatteriet. Et defekt Li-Ion-akkumulatorbatteri må ikke længere anvendes.

Under opladningen kan akkumulatorbatteriet (5) blive varmt, hvilket er helt normalt.

Hvis det ikke er muligt at oplade akku-pack'en, skal du kontrollere,

• om der er netspænding i stikkontakten.
- om forbindelsen til ladekontakterne på opla- deren er i orden.

Hvis det stadigvæk ikke er muligt at oplade akkupack'en, bedes du indsende - opladeren

- ogakkupack'en til vores kundeservice.

Sørg for at genoplade akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du konstaterer, at akku-skruemaskinens ydelse er nedsal.

6.2 Indstilling af drejningsmoment (fig. 4/pos. 1)

Akku-skruemaskinen er udstyret med en mekanisk indstilling af drejningsmoment.

Drejningsmomentet for en bestemt skruestørrelse indstilles på justerringen (1). Drejningsmomentet afhænger af fl ere faktorer:

• af arbejdsemnets art og hårdhed
• af de anvendte skruers art og længde
• af de krav, som stilles til skrueforbindelsen.

Når drejningsmomentet er nået, rykker koblingen ud.

For at bore skal justerringen til drejningsmomentet stilles på det sidste trin „Boremaskine“. I modus „boring“ er glidekoblingen ude af funktion Ved boring er det muligt at køre med maksimalt drejningsmoment.

6.4 Rotationsinverter (fi g. 5/pos. 3)

Med skydekontakten oven over tænd/slukknappen kan du indstille akku-skruemaskinens omdrejningsretning og sikre akku-skruemaskinen mod utilisigt indkobling. Dør kan vælges mellem venstre- og højregang. For at undgå at drevet beskadiges, skal omskift af omdrejningsretning foretages, når maskinen står stille. Når skydekontakten er i midterstilling, er tænd/sluk-knappen blokeret.

6.5 Tænd/Sluk-knap (fi g. 5/pos. 4)

Med tænd/sluk-knappen kan du styre hastigheden trinløst. Jo længere du trykker knappen ind, desto højere er akku-skruemaskinens omdrejningstal.

6.6 Værktøjsskift (fi g. 6)

Vigtigt! Rotationsinverteren (3) på akku-skru-emaskinen skal sættes i midterstilling, inden arbejder på selve maskinen påbegyndes (f.eks. værktøjsskift; vedligeholdelse; osv.).

• Skru borepatronen (2) pa.
- Borepatronens åbning (a) skal være stor nok til at kunne holde værktojet (bor eller skrue-bit).
• Vælg et egnet værktøj. Sæt værktøjet så langt op i borepatronens åbning (a) som muligt.
- Drej borepatronen (2) i, så den sidder helt fast, og kontroller, at værktøjet sidder fast.

DK/N

6.7 Skruer

Det er bedst at anvende skruer med selvcentrering (f.eks. torx, krydskærv) – det gør arbejdet mere sikkert. Vær opmærksom på, om bit'en og skruen passer sammen i form og størrelse. Foretag indstilling af drejningsmoment under hensyntagen til skruestørrelsen, således som beskrevet i vælledningen.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.
  Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæsslig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljomæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpliglet til at bortskaffe maskinen og dens dele ifølge miljoforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og folgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra ISC GmbH.

Ret til tekniske ændringer forbeholdes

-41-

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Borepatron, Akku
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.

-42-

DK/N

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende;

1. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 24 måneder at regne fra købsdatoon. Garantikrav skal gøres gældende inden garantiperiodens udlob og inden for to uger, efter at defekten er blevel konstaleret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskiftning af produktet medfører ikke forløngelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationeme i nærværende betjeningsvejledning.

S
