BCD 12/1 Li - Vŕtačka Bavaria - Bezplatný návod na obsluhu

Typ produktu	Akumulátorová vŕtačka
Značka	Bavaria
Model	BCD 12/1 Li
Napájanie	12 V DC, Li-Iónová batéria
Voľnobežné otáčky	0-710 ot/min
Nastaviteľný krútiaci moment	20+1 úrovní
Kapacita skľučovadla	max. 10 mm
Typ skľučovadla	Rýchloupínanie
Hmotnosť	1,0 kg
Napätie nabíjačky	230 V ~ 50 Hz
Nabíjacie napätie batérie	15 V DC
Nabíjací prúd	0,5 A
Doba nabíjania	max. 3-5 hodín
Hladina akustického tlaku	62 dB(A)
Hladina akustického výkonu	73 dB(A)
Vibrácie (vŕtanie do kovu)	≤ 2,5 m/s², K=1,5 m/s²
Určené použitie	Vŕtanie do dreva, kovu, plastu a skrutkovanie/odskrutkovanie
Smer otáčania	Vpravo/vľavo s blokovaním
Dodávané príslušenstvo	Vŕtačka, batéria, nabíjačka, adaptér, návod na obsluhu, bezpečnostné pokyny
Údržba	Čistiť vlhkou handričkou a jemným mydlom; zabrániť vniknutiu vody
Opotrebiteľné diely	Skľučovadlo, akumulátor
Záruka	24 mesiacov

Často kladené otázky - BCD 12/1 Li Bavaria

Ako nabíjať batériu vŕtačky Bavaria BCD 12/1 Li?

Vyberte batériu stlačením bočných tlačidiel. Zapojte nabíjačku do zásuvky 230 V, pripojte kábel k nabíjačke a potom vložte batériu. Červená kontrolka signalizuje nabíjanie; po 3 až 5 hodinách zhasne a rozsvieti sa zelená. Ak červená bliká, batéria je chybná.

Aká je maximálna rýchlosť vŕtačky?

Voľnobežné otáčky sú 0 až 710 ot/min, plynule nastaviteľné pomocou spínača zap/vyp.

Ako nastaviť krútiaci moment skrutkovania?

Otočte nastavovací krúžok (nastavenie krútiaceho momentu) na požadované číslo z 20+1 polôh. Pri vŕtaní vyberte posledný zárez (symbol vŕtačky). Krútiaci moment je dosiahnutý, keď spojka vydáva rachotivý zvuk.

Môžem túto vŕtačku použiť na vŕtanie do betónu?

Nie, určené použitie je vŕtanie do dreva, kovu a plastu. Betón nie je uvedený; použite vhodný nástroj.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania nad spúšťou. Nastavte ho doprava pre chod vpred, doľava pre chod vzad. Prepínajte len v kľude. Stredná poloha blokuje spínač.

Aké bezpečnostné vybavenie sa odporúča?

Používajte ochranu sluchu (slúchadlá), protiprachovú masku a ochranné okuliare. Dodržiavajte dodané bezpečnostné pokyny.

Ako čistiť vŕtačku?

Vždy odpojte prístroj. Čistite vlhkou handričkou a trochou mydla. Nepoužívajte agresívne prostriedky. Zabráňte vniknutiu vody dovnútra.

Čo robiť, ak sa batéria nenabíja?

Skontrolujte elektrickú zásuvku a kontakty nabíjačky. Ak problém pretrváva, pošlite nabíjačku a batériu do servisu.

Aká je dĺžka záruky?

Záruka je 24 mesiacov od dátumu nákupu. Vzťahuje sa na výrobné a materiálové chyby. Opotrebiteľné diely (skľučovadlo, batéria) nie sú zahrnuté.

Kde nájdem náhradné diely?

Objednajte náhradné diely cez www.isc-gmbh.info s uvedením typu zariadenia, čísla výrobku a čísla dielu. Opotrebiteľné diely zahŕňajú skľučovadlo a akumulátor.

NÁVOD NA OBSLUHU BCD 12/1 Li Bavaria

2. Popis prístroje a rozsah dodávky

2.1 Popis prístroje (obr. 1)

Typ akumulátoru: Li-Ion

Hmotnost: 1,0 kg

Nebezpeči!

Hluk a vibrace

Hladina akustického tlaku L _34 ...... 62 dB(A)

Nejistota K _0A 3 dB

Hladina akustického výkonu L _11 ...... 73 dB(A)

Nejistota K_m 3 dB

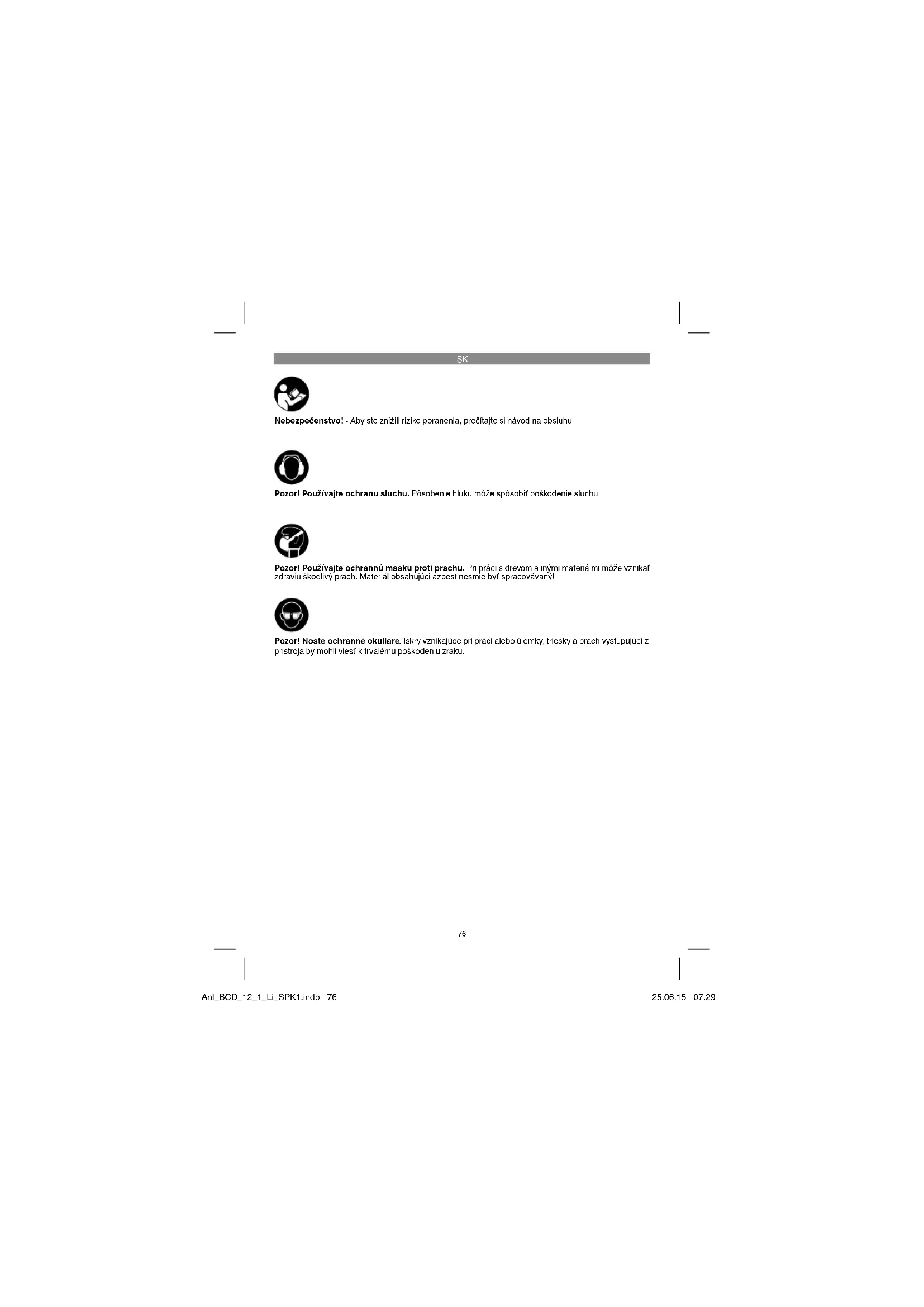

Noste ochranu sluchu.

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávanýl

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z pristroja by mohli viesí k trvalému poškodeniu zraku.

-76-

SK

Nebezpečenstvo!

Pri používá pristrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostilvo prečitajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostilvo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete pristroj požičiavať tretim osobám, prosim odovzdajte im spolu s pristrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberárme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržanim tohto návodu na obsluhu a bezpečnostných pokynov.

Prečitajte si všetky bezpečnostné predpisy a pokyny. Nedostalky pri dodržovani bezpečnostných predpisov a pokynov môžu maľ za následok úraz elektrickým průdom, vznik požiaru a/alebo tažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

Prosim, skontrolujte kompletnosť výrokbu na základe uvedeného objemu dodávky. V prípade chybajúcich časti sa prosim obrátte najneskôr do 5 pracovných dni od zakúpenia výrobku s predložením platného dokladu o küpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosim, dbajle prítom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte pristroj von

z balenia.

• Odstráňte obalový materiál ako aj obalové/transportné polstky (poklaľ sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu pristroja a prislušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materlál nie sú hračky! Detl sa nesmú hrať s plastovýml vreckami, fóllami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Akumulátorový vřitaci skrutkovač je vhodný na skrutkovanie a uvoľňovanie skrutiek, ako aj na vřtanie dreva, kovu a plastu.

Pristroj smie byt použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišně použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym použivaním ruči použivatel / obslu-hujúca osoba, nie však výrobca.

Prosim berte ohľad na skutočnosť, že naše pristroje neboli svojím určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa pristroj bude použivať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

SK

4. Technické údaje

Napájanie napätím motora ....12 V d.c.

Otáčky pri vol'nobehu: 0-710 min ^-1

Stupne točivého momentu: 20+1

Pravo-ľavo-točivý pohyb ...... áno

Typ akumulátora: Li-Ion

Hmotnosf: 1,0 kg

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácii boli merané podl'a európskej normy EN 60745.

Hladina akustického výkonu L _m ...... 73 dB (A)

Nepresnost K _NA ....3 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobif poškodenie

sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch

smerov) stanovené v súlade s EN 60745.

Vrtanie do kovu

Emisná hodnota vibrácie a_h ≤ 2,5 ~m/s^2

Faktor neistoty K = 1,5 m/s²

Skrutkovanie bez príklepu

Emisná hodnota vibrácie a_h ≤ 2,5 ~m/s^2

Faktor neistoty K = 1,5 m/s²

Uvedená emisná hodnota vibrácií bola nameraná

podľa nomovaného skúšobného postupu a môže

sa menit v zavislosti od druhu a spôsobu pouzitia

elektrického náradia a vo výnimočných pripadoch

sa može nachadzař nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácii sa môže použit

za účelom porovnania elektrického prístroja s

inymi pristrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež

• Používajte len prístroje v bezchybnom stave.
  • Pravidelne vykonávajte údržbu a čistenie
  pristroja.
  • Prispôsobte spôsob práce pristroju.
  • Prístrojneprefažujte.
  • V pripade potreby nechajte prístroj
  skontrolovat.
  • Pristroj vypnite, pokial' ho nepouživate.
• Použivajterukavice.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj

obsluhovat podl'a predpisov, budu existovat

zvyskove rizika. V suvislosti s konstrukciou

a vyhotovenim elektrickeho pristroja moze

dojst k vyskytu tychto nebezpećenstiev 1. Rožkodenja plity, napičn se nepaci jindu

1. Poskodenie piuc, poklai sa henosi ziadna.

Vhoudna ochranina maska proti pracchu.

1. Poskodenie sluchu, poklar sa hěnosí zladná

vnodna ochrana sluchu.

1. Poskodenle zdravla, które je nasledkom vi- hrácia rík a ramion, nekiel'ce prístrai hude

bracie ruk a ramien, poklar sa pristroj bu povživot dlhbiju debu alebo as nevedie o

podzivat dimisu dobu alebo sa hovedie a poudživac sprivnym spáshom

neudrzuje spravnym sposobom.

5. Pred uvedením do prevádzky

skrutkovača do prevádzky si bezpodmienečne

1. Nabijajte akumulátor len pomocou priloženej

nabijačky.

1. Použivajte len ostré vrtáky ako aj bezchybné

a vhodné skrutkovacie hroty

1. Pri vítaní a skrutkovaní na stenách a múroch

je potrebné skontrolovať, či sa v nich nen-

achádzajú skryté elektrické, plynové vedenia

alebo vodovody.

SK

6. Obsluha

Ak bliká len červená kontrolka LED, tak je akumulátor defektný. Odoberte akumulátor. Defektný akumulátor Li-Ion nesmie byť nadalej používaný.

Počas procesu nabijania može dôjsť k zohriatiu akumulátora (5), čo je však úplne normálne.

zaslali nášmu zákazníckemu servisu.

V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabijanie akumulátora. To je potrebné v každom prípade vledy, ked' zistite, že sa vykon akumulátorového skrutkovača začne znižovať.

6.2 Nastavenie točivého momentu (obr. 4/pol. 1)

Točivý moment pre určitů veľkosť skrutky sa nastavuje na nastavovacom krúžku (1). Točivý moment je závislý od viacerych faktorov:

• od druhu a tvrdosti spracovávaného materiálu,
• od druhu a dížky použitých skrutiek,
• od požiadaviek, ktoré sú daně pre pevnost skrutkového spojenia.

Dosiahnutie nastaveného točivého momentu je signalizované rapkajúcim vypinanim spojky.

Pozor! Nastavovací krůžok točivého momentu nastavovať len, ak je prístroj v stave pokoja.

Pomocou tohto posuvného spinača umiesteného nad vypinačom (zap/vyp) môžete nastaviť potrebný smer otáčania akumulátorového skrutkovača a akumulátorový skrutkovač zabezpečíť proti samovoňému zapnutiu. Môžete voliť medzi l'avotočivým a pravotočivým smerom otáčania. Aby sa zabránilo poškodeniu prevodovky, smle sa prepinať smer otáčania Iba vtedy, keď je prístroj v stave pokoja. Ak sa nachádza posuvný vypinač v strednej polohe, je nim zablokovaný vypinač zap/vyp.

6.5 Vypínač zap/vyp (obr. 5/pol. 4)

Pomocou vypínača zap/vyp môžete plynulo riadit otáčky. Čím viac stlačile tento vypínač, tým viac sa zvýšia otáčky akumulátorového skrutkovača.

SK

6.6 Výmena nástrojov (obr. 6)

Pozor! Pri všetkých prácach na akumulátorovom skrutkovačí (napr. výmena nástrojov, údržba atd.) uvedte prepínač smeru otáčania (3) do prostrednej polohy.

• Otačanim otvorte skľučovadlo (2).
- Otvor skľučovadla (a) musí byť dostatočne veľký, aby sa do skľučovadla mohol vložit nástroj (vrták resp. skrutkovaci hrot).
- Zvol'te vhodný nástroj pre daný druh použitia. Zasuňte nástroj čo najhlbšie do otvoru skľučovadla (a).
- Otáčaním pevne zatvorte skľučovadlo (2) a skontrolujte potom pevné usadenie nástroja.

6.7 Skrutky

Používajte pokial' možno skrutky so samočinným centrovanim (napr. Torx, krížová skrutka), ktoré zaručujú bezpečnú prácu. Dbajte na to, aby sa zhodovali veľkosti a tvary použitého skrutkovacieho hrotu a skrutky. Nastavte točivý moment tak, ako to je popísané v tomto návode podľa veľkosti použitej skrutky.

7. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistile vylúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste pristroj čistili priamo po každom použiti.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepouživajte žiadne agresivne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického pristroja zvyšuje riziko úrazu elektrickým průdom.

7.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uvlešť nasledovné údaje:

• Typpristroja
• Výrobněčislo pristroja
• Identifikačné čislo prístroja
- Čísló potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účolom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použit alebo sa može dať do zberu na recykláciu surovin. Prístroj a jeho príslušenstvo sa skladaju z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je znamé takéto zberné miesto, informujte sa proším na mlestnej samospráve.

9. Skladovanie

Skladujte pristroj a jeho prislušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický pristroj v originálnom balení.

-80-

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadeni (OEEZ) a v súlade s národnými právnymi predpismi sa musia použitě elektronické pristroje odovzdať do triedeného zberu a musí sa zabezpečit’ ich špecifiké spracovania v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majiteľ elektrického pristroja je alternativne namesto spätněj zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastnictva. Starý pristroj može byť za týmto účelom taktlež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmyslie národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým pristrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich časti, je pripustná len s výslovným suhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

-81-

SK

Servisné informácie

Vo všetkých krajlnách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékořvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežněmu pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategórla Príklad
Diely podliehajúce opotrebeniu* Skľučovadlo, Akuľmulátor
Spotrebný materiál / spotrebné diely* Bítové násady/vrtáky
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte prítom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutim poruchy (symptom pred poruchou)?
• Aké chybné funkcie podľa Vás pristroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

-82-

SK

Záručný list

naše výrobky podliehajú prisnej kontrole kvality. V pripade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na ad rese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmlenky:

1. Tieto záručné podmienky upravujů dodatočně záručně plnenia, ktoré nizšie uvedený výrobca poskytuje kupujúcim svojich nových pristrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmeđuje na odstránenie týchto nedostatkov na pristroji alebo výmenu pristroja. Proším, dbajte na to, že naše pristroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa pristroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmlo použitím.

3. Z našej záruky sú vylúčené:

4. Skody na pristroji, ktoré boli spôsobené nedodržanim montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitlé (ako napr. pripojením na nesprávne sletové napátle alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavenim pristroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivostou a udržbou.

5. Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. prefaženie pristroja alebo použitie neprípustných pracovmých nástrojov alebo príslušenstva), vnikrutim cudzich telies do pristroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitim násiiila alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

6. Škody na pristroji alebo na častiach pristroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

7. Doba záruky je 24 mesiacov a začina plynuť od dátumu zakúpenia pristroja. Nároky na záruku sa musia uplatní pred koncom uplynulia záručnej doby do dvoch týždnov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynuti záručnej doby je vylúčené. Oprava alebo výmena pristroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre pristroj ani pre akékoľvek inštalované náhradné diely. To platí taktlež pri použití miestneho servisu.

8. Pre uplatnenie Vášho nároku, prosim nahláste defektný pristroj na adrese: www.isc-gmbh.info. Ak spadá defekt pristroja pod naše záručné plnenie, dostanete obratom naspáť opravený alebo nový pristroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

-83-
