BCD 12 Li - Vŕtačka Bavaria - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka/skrutkovač
Značka	Bavaria
Model	BCD 12 Li
Napätie motora	12 V d.c.
Voľnobežné otáčky	0-400 / 0-1300 ot./min (2 rýchlosti)
Nastaviteľný krútiaci moment	24+1 úrovní
Skľučovadlo	Rýchloupínacie skľučovadlo, max. kapacita 10 mm
Typ akumulátora	Lítium-iónový (Li-Ion)
Nabíjacie napätie	15 V d.c.
Nabíjací prúd	0,4 A
Doba nabíjania	3 až 5 hodín
Hmotnosť	1,1 kg
Sieťové napájanie nabíjačky	230 V ~ 50 Hz
Hladina akustického tlaku	67 dB(A) (neistota 3 dB)
Hladina akustického výkonu	78 dB(A) (neistota 3 dB)
Vibrácie (vŕtanie do kovu)	≤ 2,5 m/s², K=1,5 m/s²
Vibrácie (skrutkovanie bez príklepu)	≤ 2,5 m/s², K=1,5 m/s²
Smer otáčania	Obojsmerný (doprava/doľava) s blokovaním
Bezpečnosť	Noste chrániče sluchu, protiprachovú masku a ochranné okuliare
Údržba a čistenie	Čistite vlhkou handričkou s trochou mydla; nepoužívajte agresívne čistiace prostriedky
Opotrebené diely	Skľučovadlo vŕtačky
Spotrebný materiál	Skrutkovacie nástavce, vrtáky
Záruka	24 mesiacov
Obsah balenia	Vŕtačka, akumulátor, nabíjačka, nabíjací adaptér, návod na obsluhu, bezpečnostné pokyny

Často kladené otázky - BCD 12 Li Bavaria

Ako nabíjať batériu vŕtačky Bavaria BCD 12 Li?

Vyberte akumulátor z rukoväte stlačením vrúbkovaných tlačidiel. Zapojte nabíjačku do zásuvky 230 V, pripojte nabíjací kábel k adaptéru a potom vložte akumulátor. Červená LED kontrolka signalizuje nabíjanie; zelená signalizuje koniec (3 až 5 hodín). Ak červená bliká, akumulátor je chybný.

Ako nastaviť uťahovací moment?

Otočte nastavovací krúžok (nastavenie krútiaceho momentu) na požadovaný počet zárezov (24+1 polôh). Krútiaci moment musí byť prispôsobený veľkosti skrutky a materiálu. Keď spojka s račňovým zvukom odpojí, krútiaci moment je dosiahnutý. Krúžok nastavujte len vtedy, keď je zariadenie vypnuté.

Ako zmeniť rýchlosť otáčania?

Použite prepínač (poloha 1 alebo 2) na prepínanie medzi pomalou rýchlosťou (0-400 ot./min) a rýchlou rýchlosťou (0-1300 ot./min). Zmena rýchlosti sa musí vykonať pri zastavenom zariadení, aby nedošlo k poškodeniu prevodu.

Ako obrátiť smer otáčania?

Použite prepínač smeru otáčania umiestnený nad vypínačom zap/vyp. Posuňte ho doľava pre chod vzad, doprava pre chod vpred. V strednej polohe je vypínač zap/vyp zablokovaný. Prepínajte len pri zastavenom zariadení.

Aké sú povinné bezpečnostné vybavenie?

Noste chrániče sluchu (hladina hluku až 78 dB(A)), protiprachovú masku (škodlivý prach) a ochranné okuliare (iskry, triesky). Dodržiavajte všetky poskytnuté bezpečnostné pokyny.

Ako čistiť vŕtačku?

Pred čistením odpojte nabíjačku. Použite vlhkú handričku s trochou jemného mydla. Nepoužívajte agresívne čistiace prostriedky. Dbajte na to, aby sa do vnútra zariadenia nedostala voda, aby sa predišlo riziku úrazu elektrickým prúdom.

Čo robiť, ak sa batéria nenabíja?

Skontrolujte, či je sieťová zásuvka pod napätím a či sú nabíjacie kontakty čisté. Ak červená kontrolka bliká, akumulátor je chybný a je potrebné ho vymeniť. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako vymeniť vrták alebo nástavec?

Nastavte prepínač smeru otáčania do strednej polohy, aby ste zablokovali nástroj. Odskrutkujte rýchloupínacie skľučovadlo, vložte vrták alebo nástavec až na doraz, potom skľučovadlo pevne utiahnite v smere hodinových ručičiek.

Aké materiály je možné vŕtať touto vŕtačkou?

Bezdrôtová vŕtačka BCD 12 Li je určená na vŕtanie do dreva, kovu a plastu. Umožňuje tiež skrutkovanie a odskrutkovanie skrutiek. Nepoužívajte ju na iné účely.

Ako skladovať zariadenie?

Skladujte vŕtačku a jej príslušenstvo na tmavom, suchom mieste chránenom pred mrazom (teplota medzi 5 a 30 °C) a mimo dosahu detí. Ak je to možné, uschovajte pôvodný obal.

NÁVOD NA OBSLUHU BCD 12 Li Bavaria

2. Popis prístroje a rozsah dodávky

2.1 Popis prístroje (obr. 1)

Hladina akustického tlaku L _34 ...... 67 dB(A)

Nejistota K _pA 3 dB

Hladina akustického výkonu L _m ...... 78 dB(A)

Nejistota K_m 3 dB

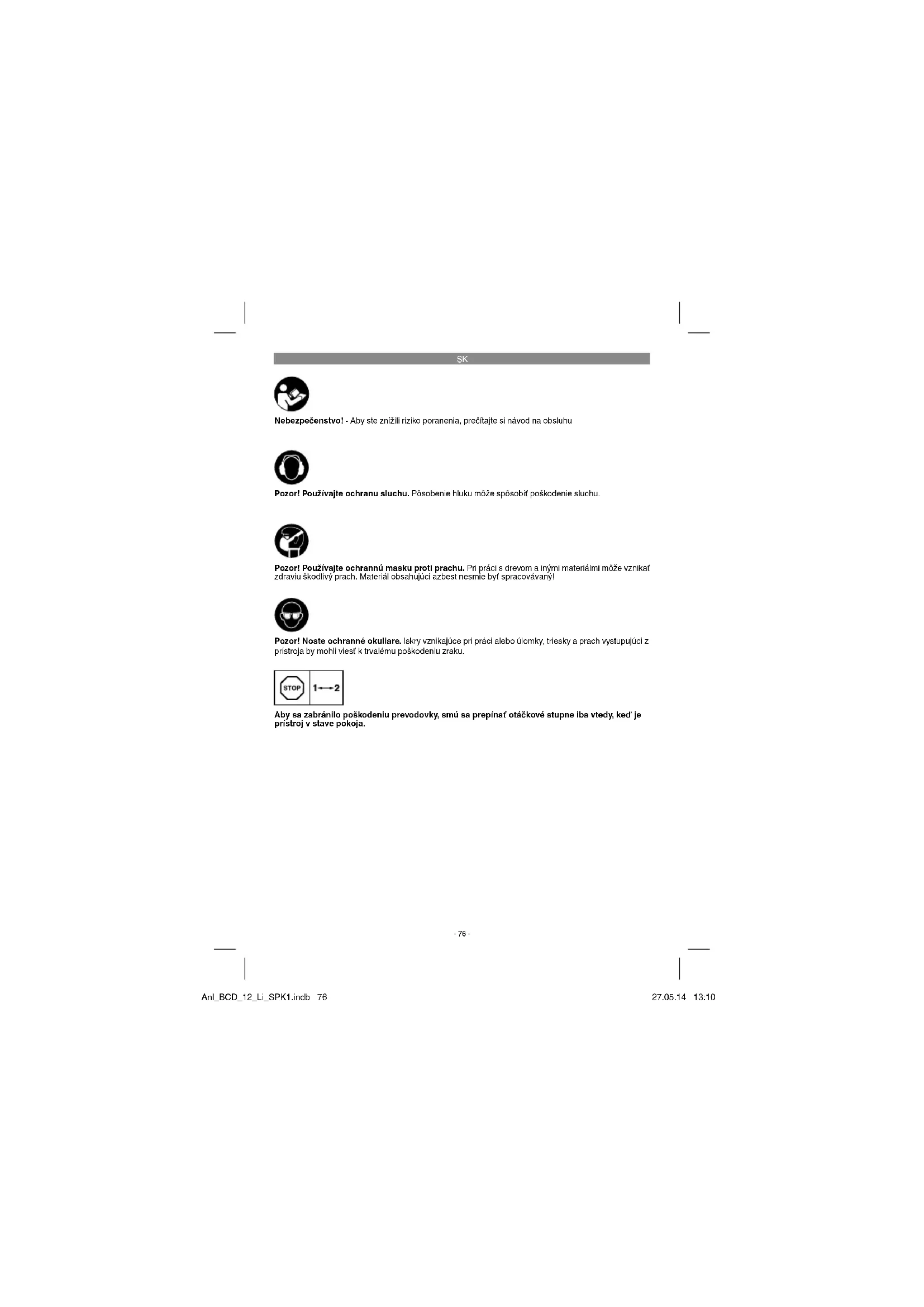

Noste ochranu sluchu.

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikat zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z pristroja by mohli viesí k trvalému poškodeniu zraku.

Aby sa zabránilo poškodeniu prevodovky, smú sa prepínať otáčkové stupne iba vtedy, ked' je prístroj v stave pokoja.

-76-

SK

Nebezpečenstvo!

Pri použivani pristrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabráňit prípadným zraneniam a vecným škodám. Preto si starostlivo prečitajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mall vždy k dispozícii potrebné informácie. V prípade, že budete pristroj požičiavať tretim osobám, prosim odovzdajte im spolu s pristrojorn tento návod na obsluhu/bezpečnostné pokyny. Nepreberárme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržanim tohto návodu na obsluhu a bezpečnostných pokynov.

Prečitajte si všetky bezpečnostné predpisy a pokyny. Nedostalky pri dodržovani bezpečnostných predpisov a pokynov môžu maľ za následok úraz elektrickým průdom, vznik požiaru a/alebo tažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

Prosim, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V pripade chybajúcich časti sa prošim obrátte najneskôr do 5 pracových dní od zakúpenia výrobku s predložením platného dokladu o küpe na naše servisné stredisko alebo na obchod, v klorom ste prístroj zakúpili. Prošim, dbajte prítom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatme vyberte pristroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedoslo k poškodeniu pristroja a príslušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Detl sa nesmú hrat's plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutla a udusenia!

3. Správne použitie prístroja

Akumulátorový vřitaci skrutkovač je vhodný na skrutkovanie a uvoľňovanie skrutiek, ako aj na vřitanie dreva, kovu a plastu.

Pristroj smie byt použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlíšné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ruči použivatel / obslu-hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnicke ani priemyselné použitie. Nepreberáme žiadne záručně ručenie, ak sa prístroj bude používať v profeslonálnych, remeselnickych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitim.

SK

4. Technické údaje

Napájanie napätím motora ....12 V d.c.

Otáčky pri vol'nobehu: 0-400/0-1300 min ^-1

Stupne točivého momentu: 24+1

Pravo-ľavo-točivý pohyb ...... áno

Sirka skľučovadla vrtaka: ......max. 10 mm Nabijacie napätie akumulátora: ...... 15 V d.c

Nabijaci prud akumulatora: 15 V d.o. Nabijaci prud akumulatora: 0,4 A

Typ akumulátora: ..... Li-Ion

Hmotnosf: 1,1 kg

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácii boli merané podl'a európskej normy EN 60745.

Hladina akustického tlaku L _4A ...... 67 dB (A)

Nepresnost K_pA .....3 dB

Hladina akustického výkonu L _m ...... 78 dB (A)

Nepresnost K _NA ....3 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobif poškodenie

sluchu.

Celkové hodnoty vibrácii (súčet vektorov troch

smerov) stanovené v súlade s EN 60745.

Vrtanie do kovu

Emisná hodnota vibrácie a_h ≤ 2,5 ~m/s^2

Faktor neistoty K = 1,5 m/s²

Skrutkovanie bez príklepu

Emisná hodnota vibrácie a_h ≤ 2,5 ~m/s^2

Faktor neistoty K = 1,5 m/s²

Uvedená emisná hodnota vibrácií bola nameraná

podľa nomovaného skúšobného postupu a môže sa menit v zavislosti od druhu a spôsobu pouzitia

elektrického náradia a vo výnimočných pripadoch

Uvedená emisná hodnota vibrácii sa môže použit Za ucelom porovnanila elektrickeno pristroja s injini pričetimi

Uvedená emisná hodnota vibrácií sa môže taktiež použif za účelom východiskového posúdenia

vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini-

mum!

• Používajte len prístroje v bezchybnom stave.
  • Pravidelne vykonávajte údržbu a čistenie
  pristroja.
  • Prispôsobte spôsob práce pristroju.
  • Prístrojneprefažujte.
  • V pripade potreby nechajte prístroj skontrolovat.
  • Pristroj vypnite, pokial' ho nepouživate.
• Použivajterukavice.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budů existovať zvyskove rizika. v suvislosti s konstrukciou s vyhstovením elektrického prístroja môže a výnotovénnin elektrického prístroja nič dôist' k výskytu týchto nebeznečenstiev

1. Poškodenie plúc, pokiaľ sa nenosi žiadna.
   vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
   vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
   brácie rúk a ramien, pokial' sa prístroj bude
   používať dlhšiu dobu alebo sa nevedie a
   neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Pred uvedením Vášho akumulátorového
skrutkovača do prevádzky si bezpodmienečne prečítajte tieto pokyny:
1. Nabijajte akumulátor len pomocou priloženej
nabijačky.
2. Použivajte len ostré vrtáky ako aj bezchybné
a vhodné skrutkovacie hroty
3. Pri vítaní a skrutkovaní na stenách a múroch
je potrebné skontrolovať, či sa v nich nen-
achádzajú skrytě elektrické, plynové vedenia
alebo vodovody.

SK

6. Obsluha

Ak bliká len červená kontrolka LED, tak je akumulátor defektný. Odoberte akumulátor. Defektný akumulátor Li-Ion nesmie byť nadalej používaný.

Počas procesu nabijania može dôjsť k zohriatiu akumulátora (5), čo je však úplne normálne.

zaslali nášmu zákazníckemu servisu.

V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabijanie akumulátora. To je potrebné v každom prípade vledy, ked' zistite, že sa vykon akumulátorového skrutkovača začne znižovať.

6.2 Nastavenie točivého momentu (obr. 4/pol. 1)

Točivý moment pre určitů veľkosť skrutky sa nastavuje na nastavovacom krúžku (1). Točivý moment je závislý od viacerych faktorov:

• od druhu a tvrdosti spracovávaného materiálu,
• od druhu a dížky použitých skrutiek,
• od požiadaviek, ktoré sú daně pre pevnost skrutkového spojenia.

Dosiahnutie nastaveného točivého momentu je signalizované rapkajúcim vypinanim spojky.

Pozor! Nastavovací krůžok točivého momentu nastavovať len, ak je prístroj v stave pokoja.

Pomocou tohto posuvného spinača umiesteného nad vypinačom (zap/vyp) môžete nastaviť potrebný smer otáčania akumulátorového skrutkovača a akumulátorový skrutkovač zabezpečíť proti samovoňému zapnutiu. Môžete volit medzi l'avotočivým a pravotočivým smerom otáčania. Aby sa zabránilo poškodeniu prevodovky, smle sa prepinať smer otáčania Iba vtedy, keď je prístroj v stave pokoja. Ak sa nachádza posuvný vypinač v strednej polohe, je nim zablokovaný vypinač zap/vyp.

6.5 Vypínač zap/vyp (obr. 5/pol. 4)

Pomocou vypínača zap/vyp môžete plynulo riadit otáčky. Čím viac stlačile tento vypínač, tým viac sa zvýšia otáčky akumulátorového skrutkovača.

SK

6.6 Výmena nástrojov (obr. 6)

Pozor! Pri všetkých prácach na akumulátorovom skrutkovačí (napr. výmena nástrojov, údržba atd.) uvedte prepínač smeru otáčania (3) do prostrednej polohy.

• Otačanim otvorte skľučovadlo (2).
- Otvor skľučovadla (a) musí byť dostatočne veľký, aby sa do skľučovadla mohol vložit nástroj (vrták resp. skrutkovaci hrot).
- Zvol'te vhodný nástroj pre daný druh použitia. Zasuňte nástroj čo najhlbšie do otvoru skľučovadla (a).
- Otáčaním pevne zatvorte skľučovadlo (2) a skontrolujte potom pevné usadenie nástroja.

6.7 Skrutky

Používajte pokial' možno skrutky so samočinným centrovanim (napr. Torx, križová skrutka), ktoré zaručujú bezpečnú prácu. Dbajte na to, aby sa zhodovali veľkosti a tvary použitěho skrutkovacieho hrotu a skrutky. Nastavte točivý moment tak, ako to je popísané v tomto návode podľa veľkosti použitej skrutky.

6.8 Prepnutie 1. stupeň - 2. stupeň (obr. 4/pol. 9)

Podl'a polohy prepinača môžete pracovať s vyššími alebo nižšimi otáčkami. Aby sa zabránilo poškodeniu prevodovky, smú sa prepinať otáčkové stupne iba vtedy, keď je pristroj v stave pokoja.

7. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite pristroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporučame, aby ste pristroj čistili priamo po každom použiti.
• Čistite pristroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedídlá; tieto prostriedky by mohli napadnút umelohmotné diely pristroja. Dbajte na to, aby sa do vnútra pristroja nedostala

Vo vnútri pristroja sa nenachádzajú žiadne dalšie diely vyžadujúce údržbu.

7.3 Objednávanie náhradných dielov:

Pri objednávani náhradných dielov je potrebné uviest' nasledovné údaje:

• Typpristroja
• Výrobněčislo pristroja
• Identifikačné číslo prístroja
• Císlo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tym pádom je ho možné znovu použíť alebo sa môže dať do zberu na recykáclu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené pristroje nepatria do domoveho odpa- du. Prístroj by sa mal odovzdáť k odbornej likvi- dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známte takéto zberné miesto, informujte sa prosim na miestnej samospráve.

9. Skladovanie

Skladujte pristroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický pristroj v originalnom balení.

-80-

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadeni (OEEZ) a v súlade s národnými právnymi predpismi sa musia použitě elektronické pristroje odovzdať do triedeného zberu a musí sa zabezpečit’ ich špecifiké spracovania v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majiteľ elektrického pristroja je alternativne namesto spätněj zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastnictva. Starý pristroj može byť za týmto účelom taktlež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmyslie národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým pristrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich časti, je pripustná len s výslovným suhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

-81-

SK

Servisné informácie

Vo všetkých krajlnách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékořvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategórla Príklad
Diely podliehajúce opotrebeniu* Škľučovadlo
Spotrebný materiál / spotrebné diely* Bítové násady/vrtáky
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte prítom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutim poruchy (symptom pred poruchou)?
• Aké chybné funkcie podľa Vás pristroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

-82-

SK

Záručný list

naše výrobky podliehajú prisnej kontrole kvality. V pripade, že tento pristroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenéj na tomto záručnom liste, alebo na obchod, v ktorom ste pristroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmlenky:

1. Tieto záručně podmienky upravujú dodatočně záručně plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručně plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vztahuje výlučne len na nedostatky na pristroji, ktoré sú preukázatelne spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášno uváženia je obmedzené na odstránenie týchto nedostatkov na pristroji resp. výmenu pristroja. Prosim, obajte na to, že naše pristroje neboli svojim určením konstruované na profesionálne, remeselnikce ani odborné použitlie. Táto záručná zmluva sa preto neuzatvára, ak sa pristroj počas záručnej doby použival v profesionálnych, remeselnickych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniú rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na pristroji, ktoré boli spôsobené nedodržanim montážneho návodu alebo na základe neod-bornej inštalacie, nedodržanim návodu na použitie (ako napr. pripojenim na nesprávne siefové napätle alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením pristroja abnormálnym poveternostným podmlenkam alebo nedostatočnou starostlivostou a údržbou.

- Škody na pristroji, ktoré boli spôsobené zneuživanim alebo nesprávnym použivanim (ako napr. preťažeňie pristroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vníknutim cudzích telles do pristroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitim násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). - Škody na pristroji alebo na častiach pristroja, ktoré zodpovedaju príslušnému pracovnému, bežnému alebo jnému prirodzenému opotrebeniu.

1. Doba záruky je 24 mesiacov a začina plynúť od dátumu zakúpenia pristroja. Nároky na záruku sa musia uplatníť pred koncom uplynutia záručnej doby do dvoch týždnov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynuti záručnej doby je vylúčené. Oprava alebo výmena pristroja nevedie k predíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre pristroj ani pre akékoľvek inštalované náhradné diely. To plati taktiež pri použití miestneho servisu.

2. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Ak spadá defekt pristroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

-83-
