BCD 12 Li - Vrtačka Bavaria - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová vrtačka-šroubovák
Marque	Bavaria
Modèle	BCD 12 Li
Napětí motoru	12 V DC
Volnoběžné otáčky	0-400 / 0-1300 ot/min (2 rychlosti)
Nastavitelný moment	24+1 úrovní
Sklíčidlo	Rychloupínací sklíčidlo, max. kapacita 10 mm
Typ akumulátoru	Lithium-iontový (Li-Ion)
Nabíjecí napětí	15 V DC
Nabíjecí proud	0,4 A
Doba nabíjení	3 až 5 hodin
Hmotnost	1,1 kg
Síťové napájení nabíječky	230 V ~ 50 Hz
Hladina akustického tlaku	67 dB(A) (nejistota 3 dB)
Hladina akustického výkonu	78 dB(A) (nejistota 3 dB)
Vibrace (vrtání kovu)	≤ 2,5 m/s², K=1,5 m/s²
Vibrace (šroubování bez rázů)	≤ 2,5 m/s², K=1,5 m/s²
Směr otáčení	Zpětný (doprava/doleva) s blokováním
Bezpečnost	Používejte ochranu sluchu, protiprachovou masku a ochranné brýle
Údržba a čištění	Čistěte vlhkým hadříkem a trochou mýdla; nepoužívejte agresivní čisticí prostředky
Opotřebitelné díly	Sklíčidlo vrtačky
Spotřební materiál	Šroubovací nástavce, vrtáky
Záruka	24 měsíců
Obsah dodávky	Vrtačka, akumulátor, nabíječka, nabíjecí adaptér, návod k obsluze, bezpečnostní předpisy

Často kladené otázky - BCD 12 Li Bavaria

Jak nabít baterii vrtačky Bavaria BCD 12 Li ?

Vyjměte akumulátor z rukojeti stisknutím vroubkovaných tlačítek. Připojte nabíječku do zásuvky 230 V, připojte nabíjecí kabel k adaptéru a poté vložte akumulátor. Červená LED kontrolka signalizuje nabíjení; zelená signalizuje konec (3 až 5 hodin). Pokud červená bliká, je akumulátor vadný.

Jak nastavit utahovací moment ?

Otáčejte stavěcím kroužkem (nastavení momentu) na požadovaný počet zářezů (24+1 poloh). Moment musí být přizpůsoben velikosti šroubu a materiálu. Jakmile spojka s cvaknutím odskočí, je moment dosažen. Kroužek nastavujte pouze při zastaveném zařízení.

Jak změnit rychlost otáčení ?

Použijte přepínač otáček (poloha 1 nebo 2) pro přepnutí mezi pomalou rychlostí (0-400 ot/min) a rychlou rychlostí (0-1300 ot/min). Změna rychlosti musí být provedena výhradně při zastaveném zařízení, aby nedošlo k poškození převodovky.

Jak obrátit směr otáčení ?

Použijte přepínač směru otáčení umístěný nad spínačem zapnutí/vypnutí. Přepněte jej doleva pro chod vzad, doprava pro chod vpřed. Ve střední poloze je spínač zapnutí/vypnutí zablokován. Přepínejte pouze při zastaveném zařízení.

Jaké jsou povinné bezpečnostní pomůcky ?

Používejte ochranu sluchu (hladina hluku až 78 dB(A)), protiprachovou masku (škodlivý prach) a ochranné brýle (jiskry, třísky). Dodržujte všechny dodané bezpečnostní předpisy.

Jak čistit vrtačku ?

Před čištěním odpojte nabíječku. Použijte vlhký hadřík s trochou jemného mýdla. Nepoužívejte agresivní čisticí prostředky. Dbejte na to, aby se do zařízení nedostala voda, aby nedošlo k úrazu elektrickým proudem.

Co dělat, když se baterie nenabíjí ?

Zkontrolujte, zda je síťová zásuvka pod napětím a zda jsou nabíjecí kontakty čisté. Pokud červená kontrolka bliká, je akumulátor vadný a musí být vyměněn. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak vyměnit vrták nebo nástavec ?

Přepněte přepínač směru otáčení do střední polohy pro zablokování nástroje. Povolte rychloupínací sklíčidlo, vložte vrták nebo nástavec až na doraz a poté pevně utáhněte sklíčidlo ve směru hodinových ručiček.

Jaké materiály lze touto vrtačkou vrtat ?

Bezdrátová vrtačka BCD 12 Li je určena pro vrtání dřeva, kovu a plastu. Lze ji také použít k šroubování a povolování šroubů. Nepoužívejte ji k jiným účelům.

Jak skladovat zařízení ?

Skladujte vrtačku a její příslušenství na tmavém, suchém místě chráněném před mrazem (teplota mezi 5 a 30 °C) a mimo dosah dětí. Pokud je to možné, ponechte si originální obal.

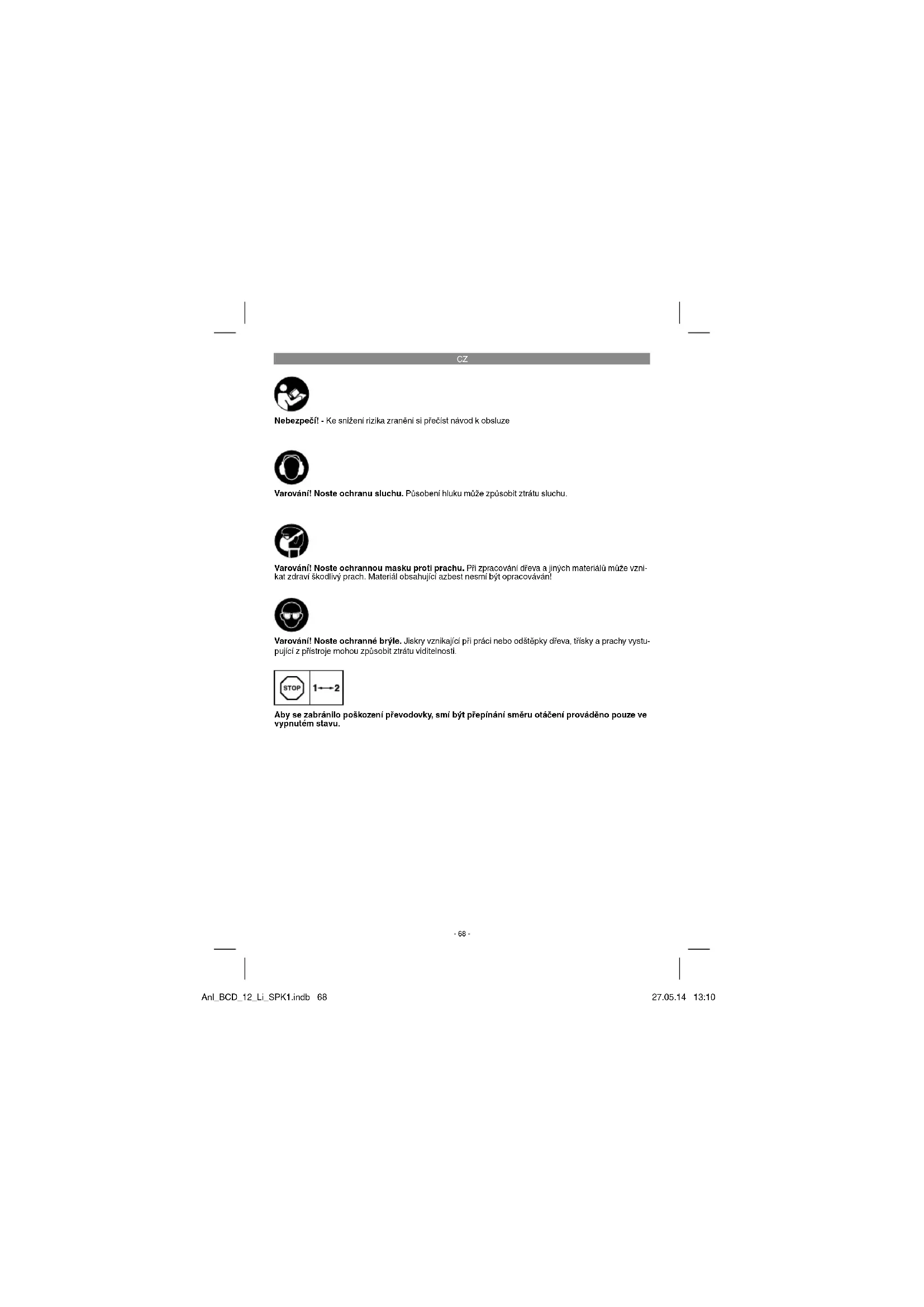

NÁVOD K OBSLUZE BCD 12 Li Bavaria

Nebezpečí! - Ke sníženi rizika zraněni si přečist návod k obsluze

Varování! Noste ochranu sluchu. Působeni hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikajici při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

Aby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno pouze ve vypnutém stavu.

-68-

CZ

Nebezpeči!

Př použivání přístrojů musi být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečilvě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předějto s nim prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebiráme žadné ručení za škody a úrazy vznikilé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpeči!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukci mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použltí.

1. Nastavení točivého momentu (stavěci kroužek)
2. Rychloupínací sklíčidlo
3. Přepínač směru otáčení
4. Za-/vypinač
5. Akumulátor
6. Nabiječka
7. Nabijeci adaptér
8. Západkové tlačitko
9. Přepínač 1. rychl. stupeň – 2. rychl. stupeň

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťe nejpozději během 5 pracovních dnů po zakoupeni výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kdo jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatmě vyjměte z balení.

- Odstraňte obalový materiál a ochrany balení /

dopravní pojistky (jsou-li k dispozici).

• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte pristroj a příslušenství, zda nebyly při přepravě poškozeny.
• Baleni si pokud možno uložte až do uplynuti záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóllemí a malýml díly! Hrozí nebezpečí spolknutí a udušení!

• Akumulátorový vrtací šroubovák
- Akumulátor
Nabiječka
• Nabíjecí adaptér
• Originální návod k obsluze
- Bezpečnostni pokyny

3. Použití podle účelu určení

Akumulátorový vrtací šroubovák je vhodný na utahování a povolování šroubů, jakož také na vr- tání do dřeva, kovu a plastu.

Přístroj smí být použiván pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovidá použiti podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ruči uživatel/obsluhující osoba a ne výrobce.

Dbejle prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použiti. Nepřebiráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

-69-

CZ

4. Technická data

Zdroj napětí motoru: 12 V d.c.

Otáčky naprázdno: 0-400/0-1300 min ^1

Stupně točivého momentu: 24+1

Rozevření skličidla: max. 10 mm

Nabijeci napēti akumulatoru: ......15 V d.c.

Nabijeci proud akumulatoru: 0,4 A

Síťové napětí nabíječky:......230 V–50 Hz

Doba nabijeni: max. 3-5 hod

Typ akumulátoru: ..... Li-Ion

Hmotnost: 1,1 kg

Nebezpeči!

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Působeni hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Vrtání do kovů

Emisni hodnota vibraci a_n ≤ 2,5 ~m/s^2

Nejistota K = 1,5 m/s²

Šroubování bez přiklepu

Emisní hodnota vibrací a _n ≤ 2,5 m/s ^2

Nejistota K = 1,5 m/s²

Uvedená emisni hodnota vibraci byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnáni jednoho elektrického přístroje s jinými přístroji.

Uvedená emisni hodnota vibraci může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrate na minimum!

• Používejte pouze přístroje v bezvadném sta-
vu.
• Pravidelně provádějte údržbu a čištění
přistroje.
- Přizpůsobte Váš způsob práce přistroji.
• Nepřetěžujte přístroj.
- V případě potřeby nechte přístroj zkontrolovat.
• Pístroj vypněte, pokud ho nepouživáte.
- Nosterukavice.

Pozor!

I přesto, že obsluhujete elektricky přístroj podle předpisů, existují vždy zbývalící rizika. V souvislosti s konstrukci a provedenim elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosi žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdravi, které je následkem vibraci na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před uvedením akumulátorového šroubováku do provozu si bezpodminečně přečtěte tyto pokyny:
1. Nabijejte akumulátorový článek pouze dodanou nabiječkou.
2. Používat pouze ostré vrtáky a bezvadné a vhodné bity.
3. Při vrtáni a šroubování do stěn a zdi zkontrolovat, zda se tam nenachází skryté elektrické, plynové a vodovodní vedení.

CZ

6. Obsluha

6.1 Nabíjení akumulátoru (obr. 2-3)

1. Akumulátor (5) vytáhnout z rukojeti (obr. 2), přitom stlačit západková tlačitka (8) na pravé a levé straně akumulátoru (5).
2. Porovnejte, zda souhlasí síťové napětí uvedeně na typovém štitku se síťovým napětim, které je k dispozici.
3. Zastrčte nabíječku (6) do zásuvky a spojte nabíjecí kabel (a) s nabíjecim adaptérem (7). Zelená LED na nabíjecim adaptéru (7) začne blikat.
4. Nasušte akumulátor (5) do nabijecího adap- téru. Červená LED signalizuje, že je akumulá- tor nabijen.
5. Když je nabijení po cca 3–5 hodinách ukončeno, červená LED opět zhasne, zatím-co zelená LED začne svitit.

Bilká-li pouze červená LED, je akumulátor defektni. Akumulátor odstraňte. Defektni Li-Ion akumulátor se již nesmi použivat.

Během nabíjení se akumulátor (5) může trochu ohřát, to je ovšem normalní.

Pokud by nabíjení akumulátorového článku nebylo možné, zkontrolujte

• zda je v zásuvce sitové napělí.

- zda je bezvadný kontakt na nabíjecích kontaktech nabíječky.

Pokud by ještě stále nabíjení nebylo možné, prosíme Vás, abyste

• nabiječku

- aakumulátorovýčlánek poslali na náš zákaznický servis.

V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabiti akumulátorového článku. Toto je v každém případě třeba tehdy, když zjistite, že výkon akumulátorového šroubováku klesá.

6.2 Nastavení točivého momentu (obr. 4/pol. 1)

Akumulátorový šroubovák je vybaven mechanickým nastavováním točivého momentu.

Točivý moment pro určitou velikost šroubu se nastavuje na stavěcím kroužku (1). Točivý moment je závislý na několika faktorech:

- Na druhu a tvrdosti zpracovávaného materiálu.

- Na druhu a délce použitých šroubů. - Na požadavcích, které jsou stanoveny pro pevnost šroubového spoje.

Dosažení točivého momentu je signalizováno chrastivým vypojenim spojky.

Pozor! Stavěcí kroužek pro točivý moment nastavovat pouze ve vypnutém stavu.

6.3 Vrtání (obr. 4/pol. 1)

Na vrtání nastavte stavěcí kroužek pro točivý moment na poslední stupeň „Vrták“. Ve stupni vrtání je kluzná třeci spojka mimo provoz. Při vrtání je k dispozici maximální točivý moment.

6.4 Přepínač směru otáčení (obr. 5/pol. 3)

Pomoci posuvného vypinače nad za-/vypinačem můžete nastavit směr otáčení akumulátorového šroubováku a zajistit ho proti nechtěnému zapnuti. Můžete zvolit mezi levým a pravým chodem. Aby se zabránilo poškození převodovky, smí být přeplnání směru otáčení prováděno pouze ve vypnutém stavu. Pokud se posuvný vypinač na- lézá ve středové poloze, je za-/vypinač blokován.

6.5 Za-/vypínač (obr. 5/pol. 4)

Pomoci za-/vypinače může byt plynule rízen počet otáček. Čím vice stlačujete vypinač, tim vyšší bude počet otáček akumulátorového šroubováku.

6.6 Výměna nástroje (obr. 6)

Pozor! Při všech pracích (např. výměna nástroje; údržba; ald.) nastavle na akumulátorovém šroubováku přepínač směru otáčení (3) do středové polohy.

• Otáčenim otevřete skličidlo (2).
- Otvor skličidla (a) musi být dostatečně veliký, aby bylo možné nástroj (vrták, resp. bit) upnout.
• Zvolte vhodný nástroj. Zastrčte nástroj do otvoru skličidla (a) tak dalece, jak je to možné.
- Sklíčidlo pevně utáhněte (2) a poté zkontrolujte pevné usazení nástroje.

CZ

6.7 Šrouby

Použljte nejlépe šrouby se samočinným centro-váním (např. šrouby Torx, s křížovou drážkou), které zaručují bezpečnou práci. Dbejte na to, aby tvar a velikost použitěho bitu a šroubu souhlasily. Nastaveni točivého momentu provedte tak, jak je popsáno v návodu, odpovidajíc velikosti šroubů.

6.8 Přepínání 1. rychl. stupeň – 2. rychl. stupeň (obr. 4/pol. 9)

Podle polohy přepinače můžete pracovat bud s vyššim nebo nižšim počtem otáček. Aby se zabránilo poškození převodovky, smí být přepinání rychlostí prováděno pouze ve vypnutém stavu.

7. Čištění, údržba a objednání náhradních dílů

Nebezpeči!

Před všemi čisticimi pracemi vytáhněte sífovou zástrčku.

7.1 Čištění

• Udržujte bezpečnostni zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Őtřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nizkém tlaku.
  • Doporučujeme přimo po každém použiti přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepouživejte čistici prostředky nebo rozpoustědla; tyto by mohly narušit plastové dily přistroje. Dbejte na to, aby se do přistroje nedostala voda. Vniknuti vody do elektrického přistroje zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřistroje • Číslo artiklu přístroje
• Identifikační číslo přístroje
- Čísló požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při prěpravě. Toto balení je surovina a tim znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl byt přístroj odevzdán na příslušném sběmém místě. Pokud žádné takové sběmě místo neznáte, měli byste se informovat na mistním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím mistě a mimo dosah děti. Optimální teplota skladování leži mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

CZ

Jen pro zemé EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadi sbiráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastnik elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zůžitkování v připadě, že se vzda jeho vlastnictvi. Starý přístroj lze v takovém připadě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahujli na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi mmy iSC GmbH.

Technickézmény vyhrazeny

-73-

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisni požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebně jako spotřební materiál.

Kategorie Příklad
Rychleopotřebitelné dily* Skličidlo
Spotřební materiál/spotřební dily*	Šroubovací bity/vrtáky
Chybějící dily

* není nutně obsaženo v rozsahu dodávky!

V připadě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém připadě na následující otázky:

• Fungoval pristroj predtim nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutim poruchy (přiznak před poruchou)?
- Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)? Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhaji přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedeně na tomto záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záručni podmínky upravuji dodatečné záruky. Vaše zákonem stanovené nároky na záruku zústanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosim na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odbomé použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby použiván v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatižení.

1. Z naší záruky jsou vyloučeny:

2. Škody na přistroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napěti nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přistroje nepřírozeným povětmostním podmínkám nebo nedostatečnou pěcí a údržbou.

3. Škody na přistroji, které vznikly neoprávněným nebo nespravným použitím (jako např. přetížení přístroje nebo použití neschvalených přídavných nástroju nebo přislušenství), vniknutím cizích tóles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násílí nebo cizím působeníím (jako např. škody způsobení pádem).

- Skody na pristroji nebo na dilech pristroje, které jsou zpúsobeny běžným opotrebenim príměřeného použiti nebo jiným prirozeným opotrebenim.

1. Záruční doba čení 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňováni přožadavku poskytnutí záruky po uplynutí záruční doby je vyučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde límto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní dily. To plati také při využití místního servisu.
2. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

-75-

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

1. Bezpečnostné pokyny

Prislušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

1. Nastavenie točivého momentu (naslavovací krúžok)
2. Rýchloupinacie skľučovadlo
3. Prepínač smeru otáčania
4. Vypínač zap/vyp
5. Akumulátor
6. Nabijačka
7. Nabíjací adaptér
8. Aretačné tlačidlo
9. Prepinač 1. stupeň - 2. stupeň

2.2 Objem dodávky

• Akumulátorovývítací skrutkovač
• Akumulátor
• Nabijačka
• Nabijaci adapter
• Originálny návod na obsluhu
- Bezpečnostné predpisy

Siet'ové napätie nabíjačky ...... 230 V–50 Hz

Čas nabijania: max. 3-5 hod.

1. Akumulátor (5) vytiahnite z rukoväte (obr. 2), pritom stlačte aretačné tlačidlá (8) na pravej a l'avej strane akumulátora (5).
2. Porovnajte, či sleťové napätie uvedené na typovom štitku zodpovedá pritomnému elektrickému napātiu siete.
3. Zasuňte nabíjačku (6) do zásuvky a zapojte nabíjací kábel (a) do nabijacieho adaptéra (7). Začne blikat zelená kontrolka LED na nabíjacom adaptéri (7).
4. Zasušte akumulátor (5) do nabijacieho adap- téra. Červená kontrolka LED signalizuje, že prebieha nabíjanie akumulátora.
5. Ked' sa proces nabijania po cca 3-5 hodinách ukončí, tak červeno svietiaca kontrolka LED znovu zhasne a rozsvieti sa zelená kontrolka LED.

Ak by nemalo byt možné nabitie akumulátora, skontrolujte prosím

• či je v zásuvke prítomné sietové napätie.
- či je kontakt na nabijacích kontaktoch nabijačky v bezchybnom stave.

Ak by ešte stále nemalo byt možné nabitie akumulátora prosime vás, aby ste

• nabijačku

- aakumulátor

Akumulátorový skrutkovač je vybavený mechanickým nastavením točivého momentu.

Na vítanie nastavte nastavovací krúžok točivého momentu na posledný stupeň „vrták”. Na stupni pre vítanie nie je klzná spojka aktivna. Pri vítani je k dispozícii maximálny točivý moment.

6.4 Prepinač smeru otáčania (obr. 5/pol. 3)

Pred všetkýml údržbovýml a čistlacíml prácamí vytiahnite kábel zo siete.

7.1 Čistenie

voda. Vniknutie vody do elektrického pristroja zvyšuje riziko úrazu elektrickým prúdom.

7.2 Údržba

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
