BCD 12/1 - Vrtačka Bavaria - Bezplatný návod k obsluze

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Bavaria
Model	BCD 12/1
Napětí motoru	12 V DC
Otáčky naprázdno	0 - 710 ot/min
Počet úrovní utahovacího momentu	20 + 1
Kapacita sklíčidla	max. 10 mm
Typ akumulátoru	Lithium-iontový (Li-Ion)
Nabíjecí napětí akumulátoru	15 V DC
Nabíjecí proud	0,5 A
Síťové napětí nabíječky	230 V ~ 50 Hz
Doba nabíjení	3 až 5 hodin
Hmotnost	1,0 kg
Hladina akustického tlaku	62 dB(A)
Hladina akustického výkonu	73 dB(A)
Emise vibrací (vrtání do kovu)	≤ 2,5 m/s²
Napájení	Síť 230 V pro nabíječku, baterie pro nářadí
Použití v souladu s určením	Vrtání do dřeva, kovu, plastu; šroubování a odšroubování
Obsah dodávky	Vrtačka, akumulátor, nabíječka, adaptér, návod k použití
Údržba	Čistěte vlhkým hadříkem a jemným mýdlem, žádný čisticí prostředek
Opotřebitelné díly	Sklíčidlo, akumulátor, šroubovací bity
Záruka	24 měsíců
Doporučené skladování	Tmavé, suché, chráněné před mrazem, 5-30 °C

Často kladené otázky - BCD 12/1 Bavaria

Jak nabít baterii vrtačky Bavaria BCD 12/1?

Pro nabití akumulátoru jej vyjměte z rukojeti stisknutím bočních vroubkovaných tlačítek. Zapojte nabíječku do zásuvky 230 V a připojte nabíjecí kabel k adaptéru. Vložte akumulátor do adaptéru: červená kontrolka signalizuje nabíjení, zelená kontrolka signalizuje konec (po 3 až 5 hodinách). Pokud červená kontrolka bliká, je akumulátor vadný a musí být vyměněn.

Jaký typ baterie používá vrtačka Bavaria BCD 12/1?

Přístroj používá akumulátor Lithium-iontový (Li-Ion) o napětí 12 V.

Jak nastavit utahovací moment na vrtačce?

Otáčejte stavěcím kroužkem (nastavení momentu) na požadované číslo z 20+1 poloh. Pro vrtání vyberte poslední stupeň označený symbolem vrtáku. Moment nastavujte pouze při zastaveném přístroji.

Jak vrtat s vrtačkou Bavaria BCD 12/1?

Nastavte stavěcí kroužek na poslední stupeň (vrtání) pro deaktivaci prokluzové spojky a dosažení maximálního momentu. Vložte vhodný vrták do sklíčidla, poté stiskněte vypínač pro spuštění.

Jak obrátit směr otáčení?

Použijte posuvný přepínač umístěný nad vypínačem. Můžete zvolit chod vpřed nebo vzad. Abyste předešli poškození převodovky, přepínejte pouze při zastaveném přístroji. Střední poloha blokuje vypínač.

Jak vyměnit nástroj (vrták nebo bit)?

Přepněte přepínač směru otáčení do střední polohy pro zablokování přístroje. Odšroubujte sklíčidlo, vložte nástroj co nejdále, poté sklíčidlo pevně utáhněte otáčením ve směru hodinových ručiček.

Jaká bezpečnostní opatření je třeba dodržovat?

Vždy noste ochranu sluchu, protiprachovou masku a ochranné brýle. Nevrtejte do materiálů obsahujících azbest. Před vrtáním do zdi zkontrolujte, zda nejsou skrytá vedení (elektřina, plyn, voda). Přečtěte si všechny dodané bezpečnostní pokyny.

Jak čistit vrtačku Bavaria BCD 12/1?

Před čištěním odpojte nabíječku. Čistěte přístroj vlhkým hadříkem a trochou jemného mýdla. Nepoužívejte agresivní prostředky. Dbejte, aby se do přístroje nedostala voda.

Kde najdu náhradní díly pro svou vrtačku?

Náhradní díly, jako je sklíčidlo, akumulátor nebo bity, lze objednat u poprodejního servisu. Při objednávce uveďte typ přístroje (BCD 12/1), číslo výrobku a číslo dílu. Ceny najdete na www.isc-gmbh.info.

Jaká je doba nabíjení baterie?

Úplné nabití trvá 3 až 5 hodin. Mírné zahřátí akumulátoru je normální. Nabíjejte, jakmile výkon poklesne, pro prodloužení životnosti baterie.

NÁVOD K OBSLUZE BCD 12/1 Bavaria

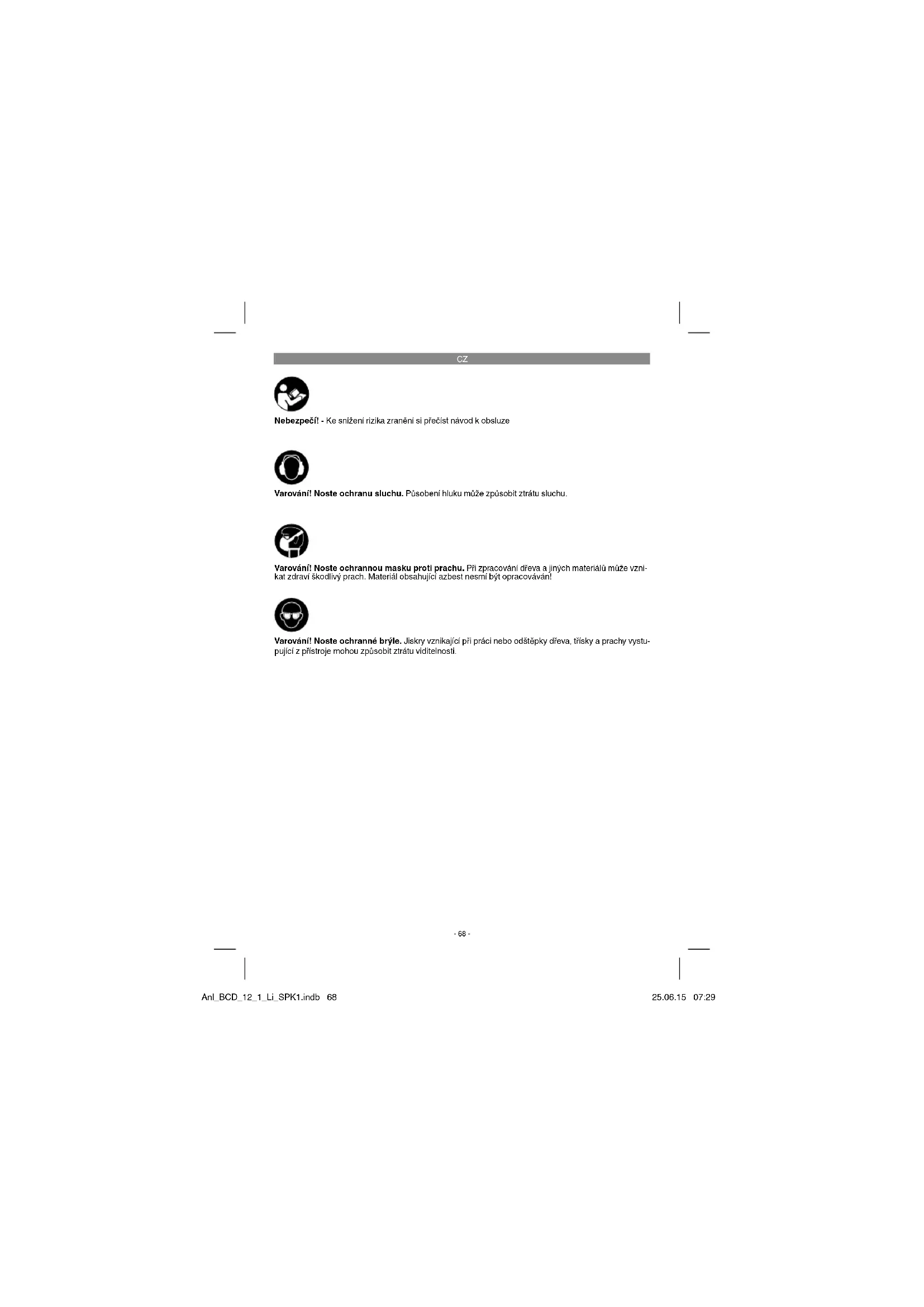

Nebezpečí! - Ke sníženi rizika zraněni si přečist návod k obsluze

Varování! Noste ochranu sluchu. Působeni hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikajici při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

-68-

CZ

Nebezpeči!

Př použivání přístrojů musi být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečilvě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předějto s nim prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebirámé žadné ručení za škody a úrazy vznikilé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpeči!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukci mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použltí.

1. Nastavení točivého momentu (stavěci kroužek)
2. Rychloupínací sklíčidlo
3. Přepínač směru otáčení
4. Za-/vypinač
5. Akumulátor
6. Nabiječka
7. Nabijeci adaptér
8. Západkové tlačitko

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V připadě chybějících dílů se prosím obraľte nejpozději během 5 pracovních dnú po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatmě vyjměte z balení.

• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

• Překontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte prístroj a príslušenství, zda nebyly pri prepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materlál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sácky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Akumulátorový vrtací šroubovák
• Akumulátor
• Nabiječka
• Nabijeci adapter
• Originální návod k obsluze
- Bezpečnostní pokyny

3. Použití podle účelu určení

Akumulátorový vrtaci šroubovák je vhodný na utahování a povolování šroubů, jakož také na vr- tání do dřeva, kovu a plastu.

Přístroj smi být použiván pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použiti podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použiti. Nepřebíráme proto žádné ručení, pokud je přístroj použiván v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

CZ

4. Technická data

Zdroj napětí motoru: 12 V d.c.

Otáčky naprázdno: 0-710 min ^1

Slupně točivého momentu: 20+1

Rozevření sklíčidla: max. 10 mm

Nabijeci napēti akumulatoru: ......15 V d.c.

Nabijeci proud akumulatoru: 0,5 A

Síťové napětí nabíječky:......230 V–50 Hz

Doba nabijeni: max. 3-5 hod

Typ akumulátoru: ..... Li-Ion

Hmotnost: 1,0 kg

Nebezpeči!

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Působeni hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Vrtání do kovů

Emisni hodnota vibraci a_n ≤ 2,5 ~m/s^2

Nejistota K = 1,5 m/s²

Šroubování bez přiklepu

Emisní hodnota vibrací a _n ≤ 2,5 m/s ^2

Nejistota K = 1,5 m/s²

Uvedená emisni hodnota vibraci byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnáni jednoho elektrického přístroje s jinými přístroji.

Uvedená emisni hodnota vibraci může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrate na minimum!

• Používejte pouze přístroje v bezvadném sta-
vu.
• Pravidelně provádějte údržbu a čištění
přistroje.
- Přizpůsobte Váš způsob práce přistroji.
• Nepřetěžujte přístroj.
• V prípadě potřeby nechte prístroj zkontrolo-
vat.
• Pístroj vypněte, pokud ho nepouživáte.
- Nosterukavice.

Pozor!

I presto, že obsluhujete elektrický prístroj podle predpisů, existují vždy zbývaljící rizlka. V souvislosti s konstrukci a provedenim elektrického prístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosi žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdravi, které je následkem vibraci na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před uvedením akumulátorového šroubováku do provozu si bezpodmínečně přečtěte tyto pokyny:
1. Nabijejte akumulátorový článek pouze dodanou nabiječkou.
2. Používat pouze ostré vrtáky a bezvadné a vhodné bity.
3. Při vrtáni a šroubování do stěn a zdi zkontrolovat, zda se tam nenachází skryté elektrické, plynové a vodovodní vedení.

CZ

6. Obsluha

6.1 Nabíjení akumulátoru (obr. 2-3)

1. Akumulátor (5) vytáhnout z rukojeti (obr. 2), přitom stlačit západková tlačitka (8) na pravé a levé straně akumulátoru (5).
2. Porovnejte, zda souhlasí síťové napětí uvedeně na typovém štitku se síťovým napětim, které je k dispozici.
3. Zastrčte nabíječku (6) do zásuvky a spojte nabíjecí kabel (a) s nabíjecim adaptérem (7). Zelená LED na nabíjecim adaptéru (7) začne blikat.
4. Nasušte akumulátor (5) do nabijecího adap- téru. Červená LED signalizuje, že je akumulá- tor nabijen.
5. Když je nabijení po cca 3–5 hodinách ukončeno, červená LED opět zhasne, zatím-co zelená LED začne svitit.

Bilká-li pouze červená LED, je akumulátor defektni. Akumulátor odstraňte. Defektni Li-Ion akumulátor se již nesmi použivat.

Během nabíjení se akumulátor (5) může trochu ohřát, to je ovšem normalní.

Pokud by nabíjení akumulátorového článku nebylo možné, zkontrolujte

• zda je v zásuvce sitové napělí.

- zda je bezvadný kontakt na nabíjecích kontaktech nabíječky.

Pokud by ještě stále nabíjení nebylo možné, prosíme Vás, abyste

• nabiječku

- aakumulátorovýčlánek poslali na náš zákaznický servis.

V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabiti akumulátorového článku. Toto je v každém případě třeba tehdy, když zjistite, že výkon akumulátorového šroubováku klesá.

6.2 Nastavení točivého momentu (obr. 4/pol. 1)

Akumulátorový šroubovák je vybaven mechanickým nastavováním točivého momentu.

Točivý moment pro určitou velikost šroubu se nastavuje na stavěcím kroužku (1). Točivý moment je závislý na několika faktorech:

- Na druhu a tvrdosti zpracovávaného materiału.

- Na druhu a délce použitých šroubů. - Na požadavcích, které jsou stanoveny pro pevnost šroubového spoje.

Dosažení točivého momentu je signalizováno chrastivým vypojenim spojky.

Pozor! Stavěcí kroužek pro točivý moment nastavovat pouze ve vypnutém stavu.

6.3 Vrtání (obr. 4/pol. 1)

Na vrtání nastavte stavěcí kroužek pro točivý moment na poslední stupeň „Vrták“. Ve stupni vrtání je kluzná třeci spojka mimo provoz. Při vrtání je k dispozici maximální točivý moment.

6.4 Přepínač směru otáčení (obr. 5/pol. 3)

Pomoci posuvného vypinače nad za-/vypinačem můžete nastavit směr otáčení akumulátorového šroubováku a zajistit ho proti nechtěněmu zapnuti. Můžete zvoit mezi levým a pravým chodem. Aby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno pouze ve vypnutém stavu. Pokud se posuvný vypinač na- lézá ve středové poloze, je za-/vypinač blokován.

6.5 Za-/vypínač (obr. 5/pol. 4)

Pomoci za-/vypinače můze byt plynule rízen počet otáček. Čím vice stlačujete vypinač, tim vyšší bude počet otáček akumulátorového šroubováku.

6.6 Výměna nástroje (obr. 6)

Pozor! Při všech pracích (např. výměna nástroje; údržba; ald.) nastavle na akumulátorovém šroubováku přepínač směru otáčení (3) do středové polohy.

• Otáčenim otevřete skličidlo (2).
- Otvor skličidla (a) musi být dostatečně veliký, aby bylo možné nástroj (vrták, resp. bit) upnout.
• Zvolte vhodný nástroj. Zastrčte nástroj do otvoru skličidla (a) tak dalece, jak je to možné.
- Sklíčidlo pevně utáhněte (2) a poté zkontrolujte pevné usazení nástroje.

CZ

6.7 Šrouby

Použilje nejlépe šrouby se samočinným centro- váním (např. šrouby Torx, s křížovou drážkou), které zaručují bezpečnou práci. Dbejte na to, aby tvar a velikost použitého bitu a šroubu souhlasily. Nastaveni točiveho momentu provedte tak, jak je popsáno v návodu, odpovidajíc velikosti šroubů.

7. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte sífovou zástrčku.

7.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřele přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nizkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelné přístroj čistěte vlhkým hadrem a trochou mazlavého mydla. Nepoužívejte čistící prostředky nebo rozpouštědla; tyto by mohly narušít plastové dily přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknuti vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Pří objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřistroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Čísló požadovaného náhradního dilu
Aktuálni ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravé. Toto balení je surovina a tim znovu použitelné nebo může být dáno zpět do cirkulace surovín. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odbomě likvidaci by měl být přístroj odevzdán na příslušném sběmém místě. Pokud žádné takové sběmě místo neznáte, měli byste se informovat na mistním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím mistě a mimo dosah děti. Optimální teplota skladování leži mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

CZ

Jen pro zemé EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadi sbiráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastnik elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zůžitkování v připadě, že se vzda jeho vlastnictvi. Starý přístroj lze v takovém připadě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahujli na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi mmy iSC GmbH.

Technickézmény vyhrazeny

-73-

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisni požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměrenému použití nebo přirozenému opotrebení, resp. jsou potřebně jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné dily*	Skličidlo, Akumulátor
Spotřební materiál/spotřební dily*	Šroubovací bity/vrtáky
Chybějící dily

* není nutně obsaženo v rozsahu dodávky!

V připadě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém připadě na následující otázky:

• Fungoval pristroj predtim nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutim poruchy (přiznak před poruchou)?
- Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)? Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podlěhaji přisné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lično a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedeně na tomto záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravuji dodatečné záruky, které niže uvedený výrobce poskytuje kupujicim nových přístrojů navic k zákonné záruce. Vaše zákonom stanovené nároky na záruku zústanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji niže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uváženi je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prošim na to, že naše přístroje nebyly podle svého učelu určení konstruovány pro živnostenské, řemeslnické nebo odbomé použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby použiván v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zaližení.

1. Z naší záruky jsou vyloučeny:

- Skody na přístroji, které vznikly nedodržením montázního návodu nebo na základě neoborné instalace, nedodržením návodu k použltí (jako např. přilpojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podminkám nebo nedostatečnou pěci a udržbou.

- Škody na přistroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetižení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vníknutím clích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), použiváním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na pristroji nebo na dilech pristroje, které jsou způsobeny běžným opotrebením přiměřeného použití nebo jiným přirozeným opotrebením

1. Záruční doba čení 24 měsíců a začíná datom koupě přístroje. Požadavky poskytnutí záruky musí byt uplatňovány před uplynutím záruční doby během dvou lýdnú potě, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde timto vykonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To plati také při využití místního servisu.
2. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informaci uvedených v tomto návodu k obsluze.

-75-

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

1. Bezpečnostné pokyny

Prislušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

1. Naslavenie točivého momentu (naslavovací krúžok)
2. Rýchloupinacie skľučovadlo
3. Prepínač smeru otáčania
4. Vypínač zap/vyp
5. Akumulátor
6. Nabijačka
7. Nabíjací adaptér
8. Aretačné tlačidlo

2.2 Objem dodávky

• Akumulátorovývítací skrutkovač
- Akumulátor
Nabijačka
• Nabíjaci adapter
• Originalny návod na obsluhu
- Bezpečnostné predpisy

Sirka skl'učovadla vrtáka: ....max. 10 mm

Nabijacie napatie akumulatora: .....15 V d.c.

Nabijaci prud akumulatora: 0,5 A

Sietové napätie nabíjačky ...... 230 V– 50 Hz

Čas nabijania: max. 3-5 hod.

Hladina akustického tlaku L _4A ...... 62 dB (A)

Nepresnost K_pA .....3 dB

použit za účelom východiskového posúdenia

vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini-

mum!

Pred uvedením Vášho akumulátorového

1. Akumulátor (5) vytiahnite z rukoväte (obr. 2), pritom stlačte aretačné tlačidlá (8) na pravej a l'avej strane akumulátora (5).
2. Porovnajte, či sleťové napätie uvedené na typovom štitku zodpovedá pritomnému elektrickému napātiu siete.
3. Zasuňte nabíjačku (6) do zásuvky a zapojte nabíjací kábel (a) do nabijacieho adaptéra (7). Začne blikat zelená kontrolka LED na nabíjacom adaptéri (7).
4. Zasušte akumulátor (5) do nabijacieho adap- téra. Červená kontrolka LED signalizuje, že prebieha nabíjanie akumulátora.
5. Ked' sa proces nabijania po cca 3-5 hodinách ukončí, tak červeno svietiaca kontrolka LED znovu zhasne a rozsvieti sa zelená kontrolka LED.

Ak by nemalo byt možné nabitie akumulátora, skontrolujte prosím

• či je v zásuvke prítomné sietové napätie.
- či je kontakt na nabijacích kontaktoch nabijačky v bezchybnom stave.

Ak by ešte stále nemalo byt možné nabitie akumulátora prosime vás, aby ste

• nabijačku

aakumulátor

Akumulátorový skrutkovač je vybavený mechanickým nastavením točivého momentu.

Na vítanie nastavte nastavovací krúžok točivého momentu na posledný stupeň „vrták”. Na stupni pre vítanie nie je klzná spojka aktivna. Pri vítani je k dispozícii maximálny točivý moment.

6.4 Prepinač smeru otáčania (obr. 5/pol. 3)

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

7.1 Čistenie

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
