Tipo di prodotto	Avvitatore senza fili
Marca	Bavaria
Modello	BSD 48
Tensione del motore	4,8 V (c.c.)
Velocità di rotazione a vuoto	180 giri/min
Senso di rotazione	Marcia destra e sinistra
Tensione di carica dell'accumulatore	6 V (c.c.)
Corrente di carica	300 mA
Tensione di rete del caricabatterie	230 V / 50 Hz
Durata di carica	3-5 ore
Capacità dell'accumulatore	0,5 Ah
Tipo di accumulatore	NiCd
Peso	0,3 kg
Livello di pressione acustica (LpA)	60,4 dB(A)
Livello di potenza acustica (LWA)	70,4 dB(A)
Valore di emissione di vibrazioni (avvitatura senza urto)	≤ 2,5 m/s² (K = 1,5 m/s²)
Categoria di protezione	II
Utilizzo	Avvitatura e svitatura di viti
Dotazione fornita	Avvitatore, caricabatterie, manuale d'uso, istruzioni di sicurezza
Manutenzione	Pulire con un panno umido e un po' di sapone; non usare prodotti aggressivi
Conservazione	Luogo buio, asciutto, al riparo dal gelo, tra 5 e 30 °C
Parti soggette a usura	Mandrino, punte, trapani
Garanzia	24 mesi, registrazione online obbligatoria

Domande frequenti - BSD 48 Bavaria

Come caricare l'accumulatore del Bavaria BSD 48?

Collegare il caricabatterie a una presa di rete (230 V / 50 Hz) quindi collegare il cavo di carica al connettore di carica dell'avvitatore. Il LED rosso indica che la carica è in corso. La durata di carica è di 3-5 ore. Scollegare il cavo una volta terminata la carica (nessun arresto automatico).

Che tipo di accumulatore utilizza il BSD 48 e qual è la sua capacità?

Il BSD 48 è dotato di un accumulatore NiCd con capacità di 0,5 Ah a una tensione di 6 V (c.c.).

Posso utilizzare l'avvitatore BSD 48 per forare?

No, l'avvitatore BSD 48 è progettato solo per l'avvitatura e svitatura di viti. Non è adatto alla foratura.

Come cambiare il senso di rotazione sul BSD 48?

Utilizzare l'interruttore inversore (marcia a sinistra/destra) situato sopra il pulsante di accensione/spegnimento. Cambiare il senso solo a motore fermo per evitare di danneggiare l'ingranaggio.

Quali punte utilizzare con il BSD 48?

Utilizzare punte adatte al portapunta (mandrino). Scegliere punte di forma e dimensione corrispondenti alla vite (ad es. Torx, a croce) per un lavoro sicuro. Inserire la punta nel portapunta; per rimuoverla, estrarla.

Quali sono le precauzioni di sicurezza da osservare?

Indossare protezioni acustiche (rischio di perdita dell'udito) e occhiali di protezione (scintille, schegge). Utilizzare l'apparecchio solo in luoghi asciutti. Leggere tutte le istruzioni di sicurezza fornite.

Qual è il livello sonoro del BSD 48?

Il livello di pressione acustica è di 60,4 dB(A) e il livello di potenza acustica è di 70,4 dB(A). Si consiglia una protezione acustica.

Come pulire e mantenere l'avvitatore?

Scollegare l'apparecchio (estrarre la spina). Pulire con un panno umido e un po' di sapone; non utilizzare prodotti aggressivi. Assicurarsi che non penetri acqua all'interno. Le fessure di ventilazione e l'involucro devono rimanere puliti.

Come smaltire il BSD 48 a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta autorizzato per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche (conformemente alla direttiva 2012/19/CE).

Dove trovare pezzi di ricambio per il BSD 48?

Ordinare i pezzi di ricambio presso il servizio post-vendita indicando il tipo di apparecchio, il numero articolo, il numero di identificazione e il numero del pezzo desiderato. Trovare i contatti e i prezzi su www.isc-gmbh.info.

MANUALE UTENTE BSD 48 Bavaria

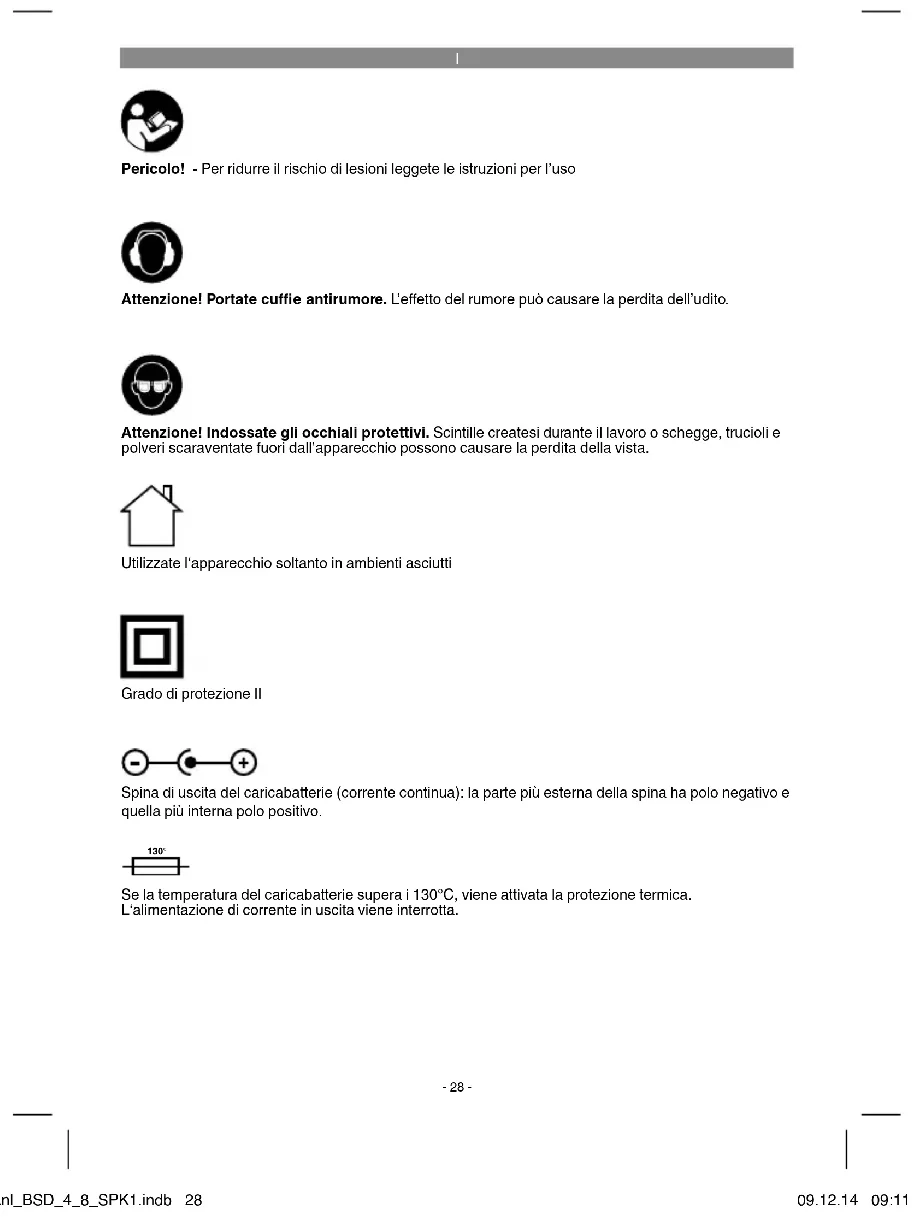

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Utilizzate l'apparecchio soltanto in ambienti asciutti

Grado di protezione II

Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e quella più interna polo positivo.

Se la temperatura del caricabatterie supera i 130°C, viene attivata la protezione termica. L'alimentazione di corrente in uscita viene interrotta.

-28-

Pericolo!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato. Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/4)

1. Sede inserto
2. Commutatore rotazione sinistrorsa/destrorsa /interruttore ON/OFF
3. Attacco di ricarica
4. Spia di controllo ricarica
5. Carica batteria

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
  • Controllate che siano presenti tutti gli elemen-

ti forniti.

• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Avvitatore a batteria
• Caricabatterie
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

L'avvitatore a batteria è adatto per svitare e avvitare viti.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...4,8 V d.c. Numero di giri a vuoto: ....180 min ^1

Rotazione destrorsa/sinistrorsa: ......sì

Tensione di ricarica della batteria: ......6 V d.c.

Corrente di ricarica della batteria: ....300 mA

Tensione di rete del caricabatterie:....230 V\~ 50 Hz

Tempo di ricarica: 3-5 ore

Capacità della batteria 0,5 Ah

Tipo di batteria: NiCd

Peso: 0,3kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_PA 60,4 dB (A) Incertezza K_PA 3 dB Livello di potenza acustica L_PA 70,4 dB (A) Incertezza K_PA 3 dB

Portate cuffi e antirumore.

Leff etto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Avvitare senza percussione

Valore emissione vibrazioni ah ≤ 2,5 m/s² Incertezza K = 1,5 m/s²

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superlore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura

e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Pericolo!

Prima di mettere in esercizio l'avvitatore a batteria leggete assolutamente le seguenti avvertenze:

1. Ricaricate la batteria solo con il caricabatterie in dotazione.
2. Utilizzate solo inserti per cacciavite adatti e in perfetto stato.
3. In caso di avvitamento su muri e pareti, verifi cate che non siano presenti tubazioni nascoste di gas e acqua o i fi li della corrente.

6. Uso

6.1 Ricarica della batteria (Fig. 2)

La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere automaticamente l'apparecchio quando la batteria è scarica. In questo caso la sede dell'inserto smette di girare.

Avviso! Non azionate l'interruttore di ON/OFF se è intervenuto il circuito di protezione dell'apparecchio. Può danneggiare la batteria. Controllate che la tensione di rete indicata sulla larghetta corrisponda alla tensione di rele a disposizione. Inserite il carica batteria nella presa e collegate il cavo di ricarica con l'attacco relativo. Il processo di ricarica inizia non appena il cavo di ricarica viene collegato al relativo adattatore.

La spia rossa (4) segnala che la batteria viene ricarlcata.

Attenzione! Al termine della ricarica non avviene il disinserimento automatico! Al termine della ricarica staccate il cavo dall'avvitatore.

Avviso! Durante il processo di ricarica l'impugnatura si può riscaldare un po', ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile, verifi cate:

• che sia presente tensione di rete sulla presa di corrente;

- che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie.

Se la ricarica della batteria continuasse a non essere possibile, spedite

• il caricabatterie

• e l'avvitatore

al nostro servizio di assistenza clienti.

6.2 Commutatore del senso di rotazione ON/OFF (Fig. 3/Pos. 2)

Potete scegliere fra rotazione sinistrorsa e dest- rorsa.

Per evitare danni al meccanismo, il senso di rotazione deve essere cambiato solo ad utensile fermo.

6.3 Cambio dell'utensile (Fig. 4)

Inserite l'inserto (A) nella relativa sede (1).

Sfi late l'inserto (A) per toglierlo dalla sede relativa (1).

6.4 Avvitare

Utilizzate preferibilmente viti con autocentramento (per es. torx, intaglio a croce) che garantiscono un lavoro sicuro. Fate attenzione che l'inserto utilizzato e la vite corrispondano in forma e dimensioni.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

7.1 Pulizia

- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del molore liberi da polvere e sporco. Strofinale l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.

- Consigliamo di pulire l'apparecchio subito dopo averlo usato.

- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio

• numero dell'articolo dell'apparecchio

• numero d'ident. dell'apparecchio

- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

9. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C.

Conservate l'elettroutensile nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

-32-

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura * Mandrino
Materiale di consumo/parti di consumo * Inserti/punte per trapano
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
• A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all'eliminazione di questi difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

- Danni all'appareccchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'appareccchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

1. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso In cui si ricorra a un servizio sul posto.

2. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
