| Typ výrobku | Bezdrátový šroubovák |
| Značka | Bavaria |
| Model | BSD 48 |
| Napětí motoru | 4,8 V (stejnosměrné) |
| Otáčky naprázdno | 180 ot/min |
| Směr otáčení | Chod vpravo a vlevo |
| Nabíjecí napětí akumulátoru | 6 V (stejnosměrné) |
| Nabíjecí proud | 300 mA |
| Síťové napětí nabíječky | 230 V / 50 Hz |
| Doba nabíjení | 3 až 5 hodin |
| Kapacita akumulátoru | 0,5 Ah |
| Typ akumulátoru | NiCd |
| Hmotnost | 0,3 kg |
| Hladina akustického tlaku (LpA) | 60,4 dB(A) |
| Hladina akustického výkonu (LWA) | 70,4 dB(A) |
| Hodnota emise vibrací (šroubování bez rázů) | ≤ 2,5 m/s² (K = 1,5 m/s²) |
| Třída ochrany | II |
| Použití | Šroubování a vyšroubování šroubů |
| Dodávané příslušenství | Šroubovák, nabíječka, návod k obsluze, bezpečnostní pokyny |
| Údržba | Čistěte vlhkým hadříkem a trochou mýdla; nepoužívejte agresivní prostředky |
| Skladování | Tmavé, suché místo, chráněné před mrazem, mezi 5 a 30 °C |
| Opotřebitelné díly | Sklíčidlo, bity, vrtáky |
| Záruka | 24 měsíců, povinná online registrace |
Často kladené otázky - BSD 48 Bavaria
Dotazy uživatelů ohledně BSD 48 Bavaria
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod BSD 48 - Bavaria a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BSD 48 značky Bavaria.
NÁVOD K OBSLUZE BSD 48 Bavaria
D Originalbetriebsanleitung
Akkuschrauber
GB Original operating instructions
Cordless screwdriver
F Mode d'emploi d'origine Tournevis sans fi I
Istruzioni per l'uso originali Avvltatore a batterla
DK/ Original betjeningsvejledning
N Akku-skruemasklne
S Original-bruksanvisning Batterldriven skruvdragare
HR/ Originalne upute za uporabu
BIH Baterijski izvijač
RS Originalna uputstva za upotrebu Odvijač na baterije
CZ Originální návod k obsluze Akumulátorový šroubovák
SK Originálny návod na obsluhu Akumulátorový skrutkovač
1

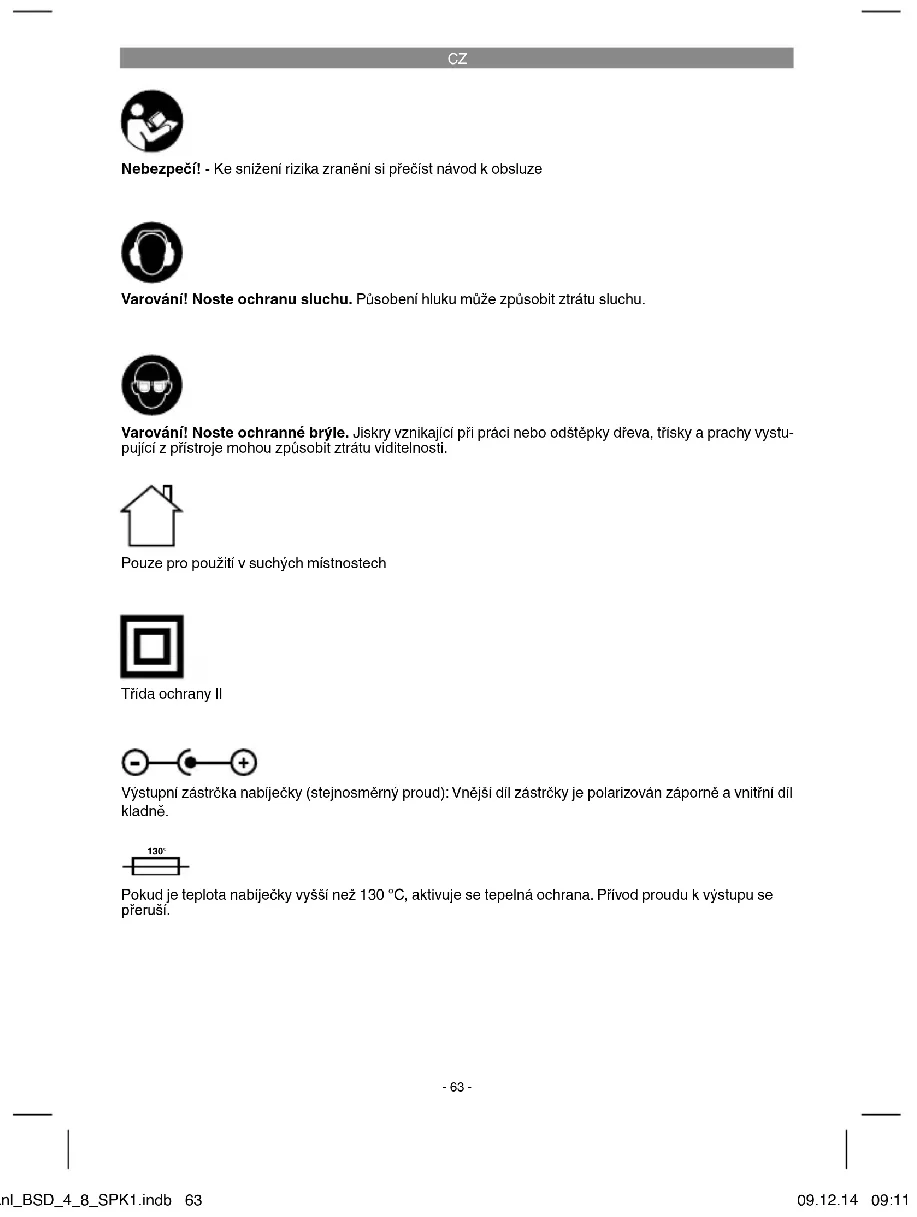

Nebezpečí! - Ke sníženi rizika zraněni si přečist návod k obsluze
Varování! Noste ochranu sluchu. Působeni hluku může způsobit ztrátu sluchu.
Varování! Noste ochranné brýle. Jiskry vznikajici při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobít ztrátu viditelnosti.
Pouze pro použiti v suchých mistnostech
Třída ochrany II
Výstupní zástrčka nabiječky (stejnosměmý proud): Vnější dil zástrčky je polarizován záporně a vnitřní díl kladně.
Pokud je teplota nabíječky vyšší než 130 °C, aktivuje se tepelná ochrana. Přívod proudu k výstupu se přeruší.
-63-
CZ
Nebezpeči!
Př používání přístrojů musi být dodržována určíla bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečítěte si proto pečilvě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předějte s nim prosim i tento návod k obsluze/ bezpečnostní pokyny. Nepřebírame žadné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknuti a udušení!
• Akumulátorovýšroubovák
Nabiječka
• Originální návod k obsluze
- Bezpečnostní pokyny
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Nebezpeči!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukci mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zraněníl. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
- Upínání bitů
- Přepinač levý/pravý chod / za-/vypinač
- Přípojka nabíjení
- Kontrolka nabijeni
- Nabiječka
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V připadá chybějících dílů se prosím obrařte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisni středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
Otevřete baleni a přístroj opatmě vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Baleni si pokud možno uložte až do uplynuti
3. Použití podle účelu určení
Akumulátorový šroubovák je vhodný na utahování a povolování šroubů.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použiti, neodpovídá použiti podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosim na to, že naše pristroje nebyly podle svého úcelu určení konstruvány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebiráme proto žádné ručení, pokud je prístroj použiván v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Zdroj napětí motoru: 4,8 V d.c.
Otáčky naprázdno: 180 min ^1
Pravý - levý chod: ____ ano
Nabijeci napětí akumulátoru: 6 V d.c.
Nabijeci proud akumulátoru: 300 mA
Síľové napěti nabíječky: ......230 V–50 Hz
Doba nabijeni: 3-5 hod.
Kapacita akumulátoru 0,5 Ah
Typ akumulátoru: NiCd
Hmotnost: 0,3 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
CZ
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.
Šroubování bez příklepu
Emisní hodnota vibrací ah ≤ 2,5 m/s²
Nejistota K = 1,5 m/s²
Uvedená emisni hodnota vibraci byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných připadech se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibraci může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisni hodnota vibraci může být také použlta k úvodnímu posouzení negativních vllvů.
Omezte tvorbu hluku a vibrace na minimum!
- Použivejte pouze pristroje v bezvadném sta-
vu.
- Pravidelně provádějte údržbu a čištění
pristroje.
- Přizpůsobte Váš způsob práce přístroji.
- V připadě potřeby nechte přístroj zkontroloval.
• Rístroj vypněte, pokud ho nepoužíváte.
• Nosterukavice.
Pozor!
I přesto, že obsluhujete elektricky přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
-
Poškozeni plic, pokud se nenosi žádná vhodná ochranná maska proti prachu.
-
Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
-
Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj použivá delší dobu nebo není řádně veden a udržován.
5. Před uvedením do provozu
Nebezpeči!
Před uvedenim akumulátorového šroubováku do provozu si bezpodmínečně přečtěte tyto pokyny:
- Nabíjejte akumulátorový článek pouze doda-
- Při šroubování do stěn a zdi zkontrolovat, zda se tam nenachází skryté elektrické, plynové a vodovodní vedení.
6. Obsluha
6.1 Nabíjení akumulátoru (obr. 2)
Akumulátor je chráněn proti hlubokému vybití. Integrované ochranné vypinání přístroj automaticky vypne, pokud je akumulátor vybitý. Upinání bitů se v tomto případě dále netočí.
Upozornění! Nezapinejte za-/vypinač, pokud ochranné vypináni vypnulo přístroj. To může vést ke škodám na akumulátoru.
Porovnejte, zda souhlasí sítové napěti uvedené na typovém štitku se síťovým napětim, které je k dispozící. Zastrčte nabíječku do zásuvky a spojte nabíjecí kabel s přípojkou nabíjení. Nabíjení začne, jakmile je nabíjecí kabel spojen s nabíjecím adaptérem.
Červená LED (4) signalizuje, že je akumulátor nabijen.
Pozor! Po úplném nabití nenásleduje žádné automatické vypnuti!
Po dokončeném nabití odpojit nabijecí kabel ze šroubováku.
Upozornění! Během nabijení se může rukojeť trochu zahřát, to je ovšem normální.
Pokud by nabijeni akumulátoru nebylo možné, zkontrolujte
• zda je v zásuvce síťové napěli
- zda je bezvadný kontakt na nabíjecích kontaktech nabiječky.
Pokud by ještě stále nabíjení nebylo možné, prosíme Vás, abyste
• nabíječku
• a šroubovák
poslali na náš zákaznický servis.
-65-
CZ
6.2 Za-/vypinač a přepinač směru otáčení (obr. 3/pol. 2)
Můžete zvolit mezi levým a pravým chodem. Aby se zabránilo poškození převodovky, mělo by být přepináni směru otáčení prováděno pouze ve vypnutém stavu.
6.3 Výměna nástroje (obr. 4)
Zastrčte bit (A) do upináni bitů (1). Na odstranění vytáhněle bit (A) z upinání bitů (1) ven.
6.4 Šrouby:
Používejte nejlépe šrouby se samočinným centrováním (např. šrouby Torx, s křižovou drážkou), které zaručuji bezpečnou práci. Dbejte na to, aby tvar a vellkost použítého bitu a šroubu souhlasily.
7. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte sífovou zástrčku.
7.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nizkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit. - Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepouživejte čistici prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
7.2 Údržba
Uvnitř přístroje se nevyskytuji žádné další díly vyžadující údržbu.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřistroje
• Čislo artiklu přistroje
• Identifikačni čislo prístroje
- Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovín. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálú, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zepteje se v odborné prodejně nebo na místním zastupitelstvíl
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.
CZ
Jen pro zemé EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadi sbiráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastnik elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zůžitkování v připadě, že se vzdá jeho vlastnictvi. Starý přístroj lze v takovém připadě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahujli na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi my iSC GmbH.
Technickézmény vyhrazeny
-67-
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisni požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebně jako spotřební materiál.
| Kategorie Příklad | |
| Rychleopotřebitelné dily* Skličidlo | |
| Spotřební materiál/spotřební dily* | Šroubovací bity/vrtáky |
| Chybějící dily |
* není nutně obsaženo v rozsahu dodávky!
V připadě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém připadě na následující otázky:
• Fungoval pristroj predtim nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutim poruchy (přiznak před poruchou)?
- Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)? Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhaji přisné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosime Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádí Vám budeme k dispozící také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
-
Tyto záručni podmínky upravuji dodatečné záruky. Vaše zákonem stanovené nároky na záruku zústanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
-
Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenská, řemeslnické nebo odbomě použití. Žáruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby použiván v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatižení.
- Z naší záruky jsou vyloučeny:
- Škody na přistroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napěti nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přistroje nepřírozeným povětmostním podmínkám nebo nedostatečnou pěcí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití chesvhálených přídavných nástrojů nebo příslušenství), vniknutím cizích tóles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násílí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přistroji nebo na dilech přistroje, které jsou způsobeny běžným opotřebenim příměřeného použiti nebo jiným přírozeným opotřebenim.
-
Záruční doba čení 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňováni přožadavku poskytnutí záruky po uplynutí záruční doby je vyučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde límto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní dily. To plati také při využití místního servisu.
-
Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístrojí na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
-69-
SK
Nebezpečenstvo! - Aby ste znižili riziko poranenia, prečitajte si návod na obsluhu
Ak prekročí teplota nabíjačky hranicu 130 °C, tak sa aktivuje teplotná ochrana. Preruší sa privádzanie průdu na výstup.
-70-
SK
Nebezpečenstvo!
1. Bezpečnostné pokyny
Prislušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
1 Upínanie bitov
2 Prepínač l'avo-/pravotočivého chodu / vypínač zap/vyp
3 Pripojenie nabijania
4 Svetelná kontrolka nabíjania
5 Nabijačka
2.2 Objem dodávky
• Akumulátorovýskrutkovač
• Nabijačka
• Originálny návod na obsluhu
- Bezpečnostné pokyny
Typ akumulátora: NiCd Hmotnost: 0,3 kg
SK
Nebezpečenstvo!
Hlučnost a vibrácie
Hodnoty hlučnosti a vibráclí boli merané podl'a európskej normy EN 60745.
Hladina akustického tlaku L _M ...... 60,4 dB (A)
Nepresnost K _pA 3 dB Udding elvotickiho svitogu 1 70.4 dB (A)
Hladina akustickeno vykonu E_HA ...... 70,4 dB (A) Nonprospect K 2 dB
Nepreshost R_MA ....3 GB
Pred uvedením Vášho akumulátorového skrutkovača si bezpodmienečne prečítajte tieto pokyny:
Skontrolujte,či elektrické napătie uvedené na typovom štitku zodpovedá pritomnému elektrickému napătiu. Zasuňte nabíjačku do zásuvky a zapojte nabíjací kábel do nabíjacleho pripojenla. Nabíjací proces začne hned' po spojení nabíjacleho kábla s nabíjacim adaptěrom.
Červená svetelná kontrolka LED (4) signalizuje, že prebieha nabíjanie akumulátora.
- a skrutkovač zaslali nášmu zákaznickemu servisu.
6.2 Vypínač zap/vyp a prepínač smeru otáčania (obr. 3/pol. 2)
Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.
7.1 Čistenie
Nebezpečenstvo! Uhlikové kefky smú byt vymieňané len odborným elektrikárom.
7.3 Údržba
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
