Convective 440 S - Grill CHAR BROIL - Gratis brugsanvisning og manual

BRUGSANVISNING Convective 440 S CHAR BROIL

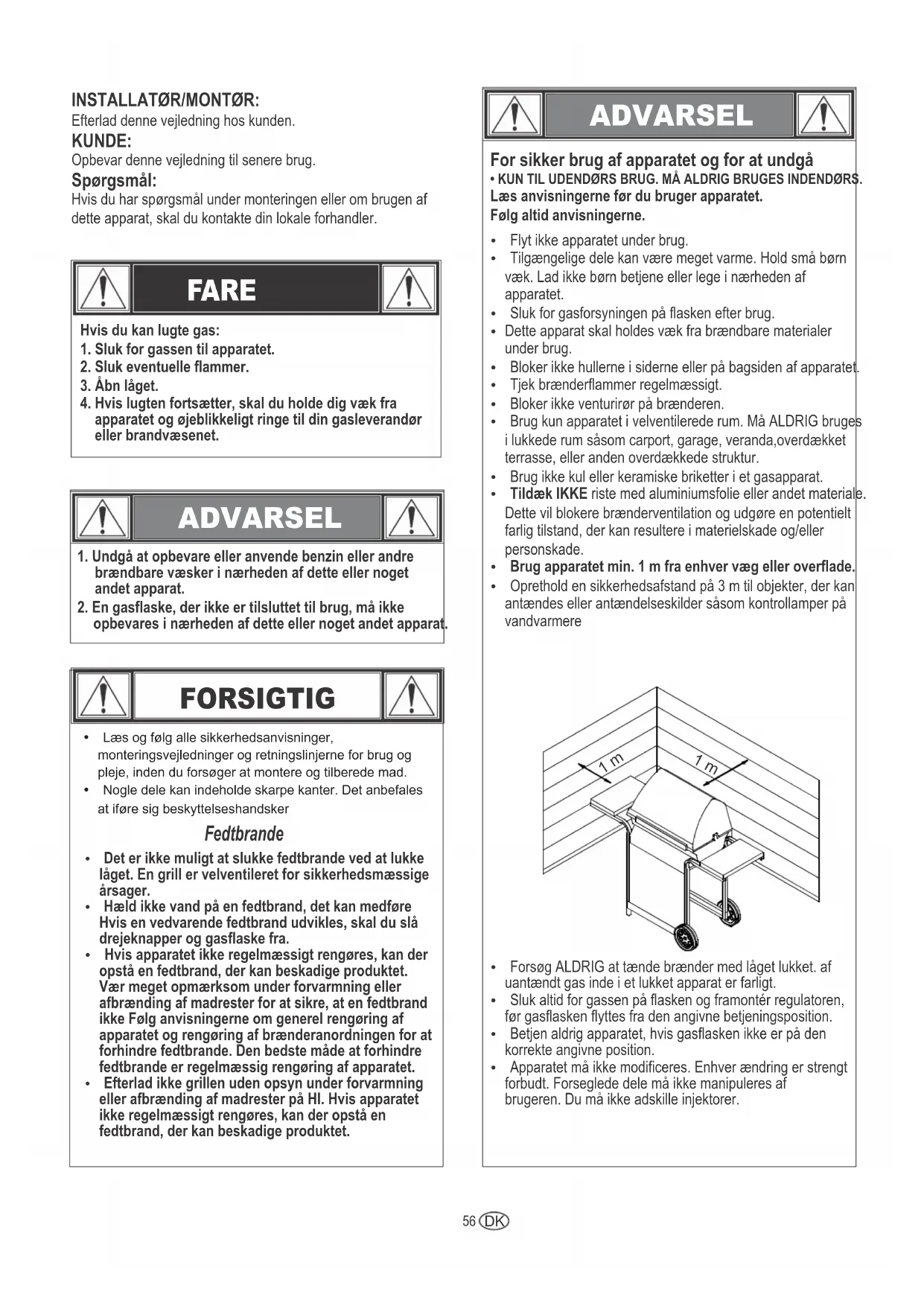

17,00 kW (1237 g/h)56 INSTALLATØR/MONTØR: Efterlad denne vejledning hos kunden. KUNDE: Opbevar denne vejledning til senere brug. Spørgsmål: Hvis du har spørgsmål under monteringen eller om brugen af dette apparat, skal du kontakte din lokale forhandler. FARE ADVARSEL Hvis du kan lugte gas:1. Sluk for gassen til apparatet.2. Sluk eventuelle flammer.3. Åbn låget.4. Hvis lugten fortsætter, skal du holde dig væk fraapparatet og øjeblikkeligt ringe til din gasleverandøreller brandvæsenet.1. Undgå at opbevare eller anvende benzin eller andrebrændbare væsker i nærheden af dette eller nogetandet apparat.2. En gasflaske, der ikke er tilsluttet til brug, må ikkeopbevares i nærheden af dette eller noget andet apparat. FORSIGTIG Ÿ Læs og følg alle sikkerhedsanvisninger,monteringsvejledninger og retningslinjerne for brug ogpleje, inden du forsøger at montere og tilberede mad.Ÿ Nogle dele kan indeholde skarpe kanter. Det anbefalesat iføre sig beskyttelseshandsker Fedtbrande Ÿ Det er ikke muligt at slukke fedtbrande ved at lukkelåget. En grill er velventileret for sikkerhedsmæssigeårsager.Ÿ Hæld ikke vand på en fedtbrand, det kan medføreHvis en vedvarende fedtbrand udvikles, skal du slådrejeknapper og gasflaske fra.Ÿ Hvis apparatet ikke regelmæssigt rengøres, kan deropstå en fedtbrand, der kan beskadige produktet.Vær meget opmærksom under forvarmning ellerafbrænding af madrester for at sikre, at en fedtbrandikke Følg anvisningerne om generel rengøring afapparatet og rengøring af brænderanordningen for atforhindre fedtbrande. Den bedste måde at forhindrefedtbrande er regelmæssig rengøring af apparatet.Ÿ Efterlad ikke grillen uden opsyn under forvarmningeller afbrænding af madrester på HI. Hvis apparatetikke regelmæssigt rengøres, kan der opstå enfedtbrand, der kan beskadige produktet. ADVARSEL For sikker brug af apparatet og for at undgå

• KUN TIL UDENDØRS BRUG. MÅ ALDRIG BRUGES INDENDØRS.Læs anvisningerne før du bruger apparatet.Følg altid anvisningerne.Ÿ Flyt ikke apparatet under brug.Ÿ Tilgængelige dele kan være meget varme. Hold små børnvæk. Lad ikke børn betjene eller lege i nærheden afapparatet.Ÿ Sluk for gasforsyningen på flasken efter brug. Dette apparat skal holdes væk fra brændbare materialerunder brug.Ÿ Bloker ikke hullerne i siderne eller på bagsiden af apparatet.Ÿ Tjek brænderflammer regelmæssigt.Ÿ Bloker ikke venturirør på brænderen.Ÿ Brug kun apparatet i velventilerede rum. Må ALDRIG brugesi lukkede rum såsom carport, garage, veranda,overdækketterrasse, eller anden overdækkede struktur.Ÿ Brug ikke kul eller keramiske briketter i et gasapparat.Ÿ Tildæk IKKE riste med aluminiumsfolie eller andet materiale.Dette vil blokere brænderventilation og udgøre en potentielt farlig tilstand, der kan resultere i materielskade og/eller personskade.Ÿ Brug apparatet min. 1 m fra enhver væg eller overflade.Ÿ Oprethold en sikkerhedsafstand på 3 m til objekter, der kanantændes eller antændelseskilder såsom kontrollamper påvandvarmereŸ Forsøg ALDRIG at tænde brænder med låget lukket. afuantændt gas inde i et lukket apparat er farligt.Ÿ Sluk altid for gassen på flasken og framontér regulatoren,før gasflasken flyttes fra den angivne betjeningsposition.Ÿ Betjen aldrig apparatet, hvis gasflasken ikke er på denkorrekte angivne position.Ÿ Apparatet må ikke modificeres. Enhver ændring er strengtforbudt. Forseglede dele må ikke manipuleres afbrugeren. Du må ikke adskille injektorer. 1 m 1 m

#18 #1857 Råd om sikkerhed Ÿ Før du åbner gasflaskeventilen, skal du tjekke, at regulatoren er tætsluttende. Ÿ Når apparatet ikke er i brug, skal alle knapper og gassen slås fra. Ÿ Brug langskaftede grillredskaber og grydelapper for at undgå forbrændinger og stænk. Brug beskyttelseshandsker ved håndtering af varme dele. Ÿ Maksimal belastning for varmeplade (hvis sådan findes) og sidehylde er 4,5 Gryde dia. på minimum 200 mm and maksimumBEMÆRK: Din grill er muligvis ikke udstyret med en varmeplade! Ÿ Fedtskålen (hvis sådan findes) skal indsættes i apparatet og tømmes efter hvert brug. Fjern kke fedtskålen, før apparatet er helt afkølet. Ÿ Vær forsigtig når du åbner låget, da der kan opstå varm damp. Ÿ Vær forsigtig, når børn, ældre, eller kæledyr er i nærheden.Ÿ Hvis du bemærker fedt eller andet varmt materiale, der drypper fra apparatet på ventil, slange eller regulator, skal du slukke for gasforsyningen med det samme. Find årsagen, ret den, derefter rengør og inspicer ventil, slange og regulator, før du fortsætter. Ÿ Udfør en lækagetest.Ÿ Opbevar ikke genstande eller materialer inden i apparatets kabinet, der kan blokere for strømmen af forbrændingsluft på undersiden af enten kontrolpanelet eller brændkammerets skål. Ÿ Framontér IKKE eller skift gasbeholder indenfor en afstand på 3 m fra åben ild eller andre antændelseskilder. ADVARSEL Slå knapper og gasflaske fra, når den ikke er i brug. Hvis antænding IKKE sker inden 5 sekunder, skal du slå brænderknapperne O fra, vente 5 minutter og gentage antændelsesproceduren. Hvis brænderen ikke antændes med ventilen åben, vil der fortsat strømme gas ud af brænderen og kan ved et uheld antændes med risiko for skader. FORSIGTIG Antænding

• Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. For at antænde skal du skubbe og dreje tændingsbrænderknap

5. til HIGH. Omgående tryk og hold ELECTRONIC IGNITOR-

knappen nede, indtil brænderen tændes.

6. Hvis antænding IKKE sker inden 5 sekunder, skal du slå

brænderknapperne fra , vente 5 minutter og gentage antændelsesproceduren.

7. For at antænde resterende brændere, skubbe og dreje

knappen til den høje stilling startende med brænderne tættest på tændbrænderen først. Tændstiksantænding

• Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. Placér tændstik i tændstiksholderen (hængende fra grillens

sidepanel). Stryg tændstikken, derefter antænd brænderen ved at placere tændstikken gennem antændingshullet på siden af grillen. skub og drej brænderhåndtaget til positionen HIGH. Vær sikker på, at brænderen antændes og forbliver antændt.

5. Antænd tilstødende brændere fortløbende ved at trykke

knapperne ind og dreje dem til positionen HIGH.

#18 #18 Placering af flaske Flasker, der vejer 6 kg eller mindre, kan placeres på jorden under sidehylden eller inde i apparatet på det angivne sted. Større flasker skal kun placeres under sidehylden eller bag grillen. Flasker, der placeres i apparatet, skal have en maksimal diameter på 345 mm og maksimal højde på 370 mm. Flasker, der placeres på jorden, må ikke placeres under varmepladen. Krav for regulator En regulator skal anvendes med dette apparat. Brug kun gasregulator der medfølger grillen. Hvis en regulator ikke medfølger, skal du kun bruge en regulator, der er certificeret i henhold til EN16129 (strømningshastighed maks. 1,5 kg/t) og godkendt til dit land og gas, der angives i tekniske data. Krav for slange Brug kun godkendte slanger, der er certificeret til passende DA standard og ikke overstiger en længde på 1,5 m. Slangens længde må ikke overstige 1,2 m i Finland. Før hver anvendelse skal du tjekke, om slangerne er beskadigede eller slidte. Sørg for, at der ikke er knæk på slangen. Sørg for at slangen ikke rører nogen varme overflader under tilslutning. Udskift beskadigede slanger, før du bruger apparatet. Udskift slangen i henhold til nationale krav.58 FORSIGTIG EDDERKOPPEVARSEL! Hvis din grill er svær at antænde, eller flammen er svag, skal du kontrollere og rengøre venurierne og brændere. Edderkopper eller små insekter er kendte for at skabe ”flashback” problemer ved at opbygge reder og lægge æg i grillens venturi eller brænder, hvilket blokerer gasstrømmen. Den tilbageholdte gas kan antændes bag kontrolpanelet. Denne flashback kan skade din grill og medføre ulykker. For at forebygge flashbacks og sikre god funktion, bør brænderen og venturirørsamlingen tages af og renses, når grillen ikke er blevet brugt i længere tid. EDDERKOPPER OG

ANTÆNDES Ÿ Vær sikker på, at der er tændt for gassen på flasken. Ÿ Vær sikker på, at der er gas i flasken.Ÿ Kommer der lyde af gnister fra tændersystemet? Hvis ja, se om der er gnister ved brænderen. Hvis der ikke er gnister, skal du tjekke efter, om der er beskadigede eller løse ledninger. Ÿ Hvis ledningerne er OK, skal du tjekke efter for revnede eller ødelagte elektroder, udskift hvis der er behov for det. Ÿ Hvis en ledning eller elektroder er fyldt med madrester, skal du, hvis der er behov for det, rengøre elektrodespidsen med en klud dyppet i sprit. Ÿ Udskift ledninger efter behov.Ÿ Hvis der ikke er nogen lyd, skal du tjekke batteriet. Ÿ Sørg for at batteriet er installeret korrekt.Ÿ Tjek efter for løse ledningsforbindelser på modul og omskifter. Ÿ Hvis tændersystemet stadig ikke virker, skal du bruge tændstiksantænding. Lækagetestning af ventiler, slange og regulator Lækagetest skal ske før første ibrugtagning mindst en gang om året, og hver gang gasflasken udskiftes eller framonteres.

1. Drej alle apparatets knapper til O .

2. Vær sikker på, at regulatoren tilsluttes tæt på gasflasken.

3. Tænd for gassen. Hvis du hører en susende lyd, skal du

slukke for gassen. Der findes en større lækage ved forbindelsen. Skaden skal udbedres, før du fortsætter.

4. Børst en sæbeopløsning (blanding af halvt sæbe og halvt

5. Hvis der opstår bobler, findes der en lækage. på flasken og

tjek efter om, forbindelserne er tætsluttende. lækagen ikke kan stoppes, skal du ikke prøve at reparere. Ring efter reservedele.

6. Sluk altid for gassen på flasken efter udførelse af lækagetest.

#18 #1859 Generel rengøring af apparatet Høyre skinne Ÿ Rengør apparatet ofte, helst efter hvert brug. Hvis en børste bruges til at rengøre apparatets tilberedningsoverflader, skal du sørge for, at der ikke ligger børstehår på tilberedningsoverflader, før du starter med at grille. Det anbefales ikke at rengøre en tilberedningsoverflade, mens apparatet er varmt. Apparatet skal rengøres mindst en gang om året. Ÿ Forveksl ikke brune eller sorte ophobninger af fedt og røg. Gasgrillens interiør males ikke på fabrikken (og bør aldrig være malet). Anvend en stærk opløsning af rengøringsmiddel og vand eller brug et rengøringsmiddel til apparater med skurebørste på indersiden af apparatets låg og bund. Ÿ Skyl og lad det lufttørre helt. Anvend ikke kaustisk apparat-/ovnrens på malede overflader. Ÿ Plastdele: Vask med varmt sæbevand og tør efter. Ÿ Brug ikke citrasolv, slibende rengøringsmidler, affedtningsmidler eller koncentreret rengøringsmiddel til apparater på plastdele. Det kan resultere i beskadigelse og svigt af d ele. Ÿ Porcelænoverflader: På grund af den glaslignende sammensætning, kan de fleste rester tørres væk med bagepulver/vandopløsning eller specielt fremstillede rengøringsmidler. Brug ikke-slibende skurepulver til svære pletter. Ÿ Malede overflader: Vask med milde rengøringsmidler eller ikke-slibende rengøringsmidler og varmt sæbevand. Tør efter med en blødikke-slibende klud. Ÿ Overflader i rustfrit stål: For at opretholde apparatets eksklusive udseende, skal du vaske med milde rengøringsmidler og varmt sæbevand og tørre efter med en blød klud efter hvert brug. For indbrændte fedtaflejringer kan det være nødvendigt at anvende en slibende Må kun bruges i retning af den børstede finish for at undgå skader. Brug ikke slibeblokke på områder med grafik. Ÿ Tilberedningssoverflader: Hvis en børste bruges til at rengøre apparatets tilberedningsoverflader, skal du sørge for, at der ikke ligger børstehår på tilberedningsoverflader, før du starter med at grille. Det anbefales ikke at rengøre en tilberedningsoverflade, mens apparatet er varmt. Ÿ Rengør grillriste. Ÿ Opbevares på et tørt sted. Ÿ Når gasflasken tilsluttes apparatet, skal det opbevares udendørs i et velventileret område og uden for børns rækkevidde. Ÿ Tildæk apparatet, hvis det opbevares udendørs. Ÿ Opbevar KUN apparatet indendørs, hvis der er slukket for gasflasken, og den er framonteret og fjernet fra apparatet og opbevares udendørs. Ÿ Når du henter apparatet fra opbevaringen, skal du tjekke efter for brænderblokeringer. Sådan rengøres brænderanordningen MEGET VIGTIGT: Brænderrør skal gentilsluttes ventilåbninger. Se illustrationerne til højre. Korrigér brænderens tilslutning til ventilLirk elektroden ud med en flad skruetrækkerElektrodeElektrodeFjernskruerCarryover tubeBrændkammerStøtte tilbrændkammeretsbrænder Følg disse anvisninger for rengøring og/eller udskiftning af dele af brændersamlingen, eller hvis du har problemer med at antænde grillen.

1. Sluk for gassen på knapperne og LP-flasken.

2. Fjern tilberedningsriste og varmetelte.

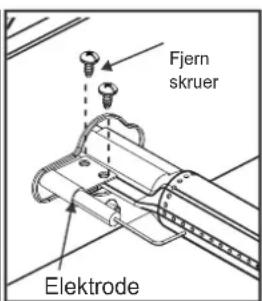

4. Afmonter elektrode fra brænderen.

BEMÆRK: Fjernelses-/adskillelsesmetode afhænger af brænderkonfigurationen. Se forskellige konfigurationer i nedenstående illustrationer.

5. Løft forsigtigt hver brænder op og væk fra ventilåbninger. Vi

anbefaler tre måder at rengøre brænderrørerne. Brug den metode, du finder lettest at anvende. A. Bøj en stiv wire (en let bøjle fungerer godt) Kør krogen igennem hvert brænderrør flere gange. B. Brug en smal flaskebørste med et fleksibelt håndtag (brug ikke en stålbørste). Kør børsten igennem hvert brænderrør flere gange. C. Anvend øjenbeskyttelse: Brug en luftslange til at tvinge luft ind i brænderrøret og ud af brænderudgangene. Tjek hver udgang for at sikre, at der kommer luft ud af hvert hul.

6. Brug en stålbørste på hele yderside af brænderen for at

fjerne madrester og snavs.

7. Rengør alle blokerede udgange med en stiv wire såsom en

udfoldet papirclips.

8. Tjek brænderen efter for skader som følge af almindelig

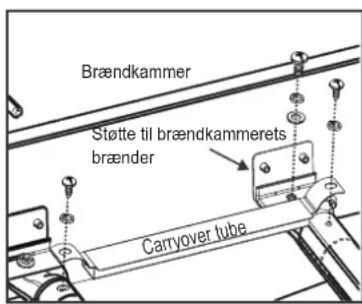

slitage og nedbrydning, nogle huller kan blive udvidede. Hvis der findes store revner eller huller, skal du udskifte brænder. BrændkammerCarryover tubeStøtte til brændkammeretsbrænder

9. Fastgør elektrode til brænder.

10. Udskift forsigtigt brændere.

11. Montér brændere på brændkammerets beslag.

12. Flyt overføringsrørene og tilslut dem til brændere. Udskift

varmetelte og grillriste.

13. Før du griller igen, skal du udføre en ”lækagetest”og“Kontrol

af brænderflamme” Opbevaring af dit apparat

knappene og dreie dem til i HIGH.

gassen med en gang. Det er en stor lekkasje ved koblingen. Fiks den før du fortsetter.

2. Fjern stekerister og varmetelt.
