BRUGSANVISNING TK 250 UV Herkules

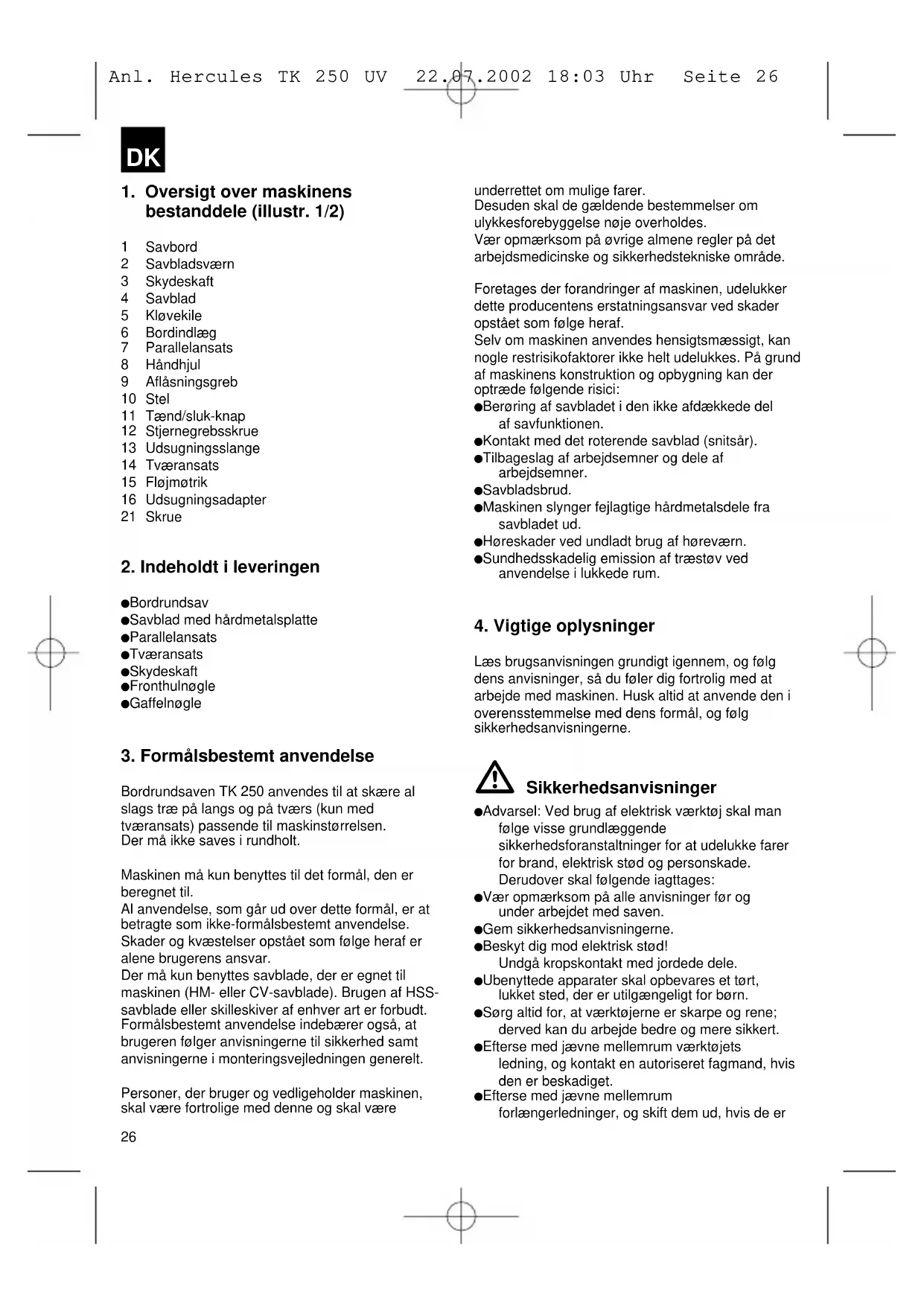

bestanddele (illustr. 1/2) 1 Savbord 2 Savbladsværn 3 Skydeskaft 4 Savblad 5 Kløvekile 6 Bordindlæg 7 Parallelansats 8 Håndhjul 9 Aflåsningsgreb 10 Stel 11 Tænd/sluk-knap 12 Stjernegrebsskrue 13 Udsugningsslange 14 Tværansats 15 Fløjmøtrik 16 Udsugningsadapter 21 Skrue

2. Indeholdt i leveringen

Bordrundsav Savblad med hårdmetalsplatte Parallelansats Tværansats Skydeskaft Fronthulnøgle Gaffelnøgle

3. Formålsbestemt anvendelse

Bordrundsaven TK 250 anvendes til at skære al slags træ på langs og på tværs (kun med tværansats) passende til maskinstørrelsen. Der må ikke saves i rundholt. Maskinen må kun benyttes til det formål, den er beregnet til. Al anvendelse, som går ud over dette formål, er at betragte som ikke-formålsbestemt anvendelse. Skader og kvæstelser opstået som følge heraf er alene brugerens ansvar. Der må kun benyttes savblade, der er egnet til maskinen (HM- eller CV-savblade). Brugen af HSS- savblade eller skilleskiver af enhver art er forbudt. Formålsbestemt anvendelse indebærer også, at brugeren følger anvisningerne til sikkerhed samt anvisningerne i monteringsvejledningen generelt. Personer, der bruger og vedligeholder maskinen, skal være fortrolige med denne og skal være underrettet om mulige farer. Desuden skal de gældende bestemmelser om ulykkesforebyggelse nøje overholdes. Vær opmærksom på øvrige almene regler på det arbejdsmedicinske og sikkerhedstekniske område. Foretages der forandringer af maskinen, udelukker dette producentens erstatningsansvar ved skader opstået som følge heraf. Selv om maskinen anvendes hensigtsmæssigt, kan nogle restrisikofaktorer ikke helt udelukkes. På grund af maskinens konstruktion og opbygning kan der optræde følgende risici: Berøring af savbladet i den ikke afdækkede del af savfunktionen. Kontakt med det roterende savblad (snitsår). Tilbageslag af arbejdsemner og dele af arbejdsemner. Savbladsbrud. Maskinen slynger fejlagtige hårdmetalsdele fra savbladet ud. Høreskader ved undladt brug af høreværn. Sundhedsskadelig emission af træstøv ved anvendelse i lukkede rum.

4. Vigtige oplysninger

Læs brugsanvisningen grundigt igennem, og følg dens anvisninger, så du føler dig fortrolig med at arbejde med maskinen. Husk altid at anvende den i overensstemmelse med dens formål, og følg sikkerhedsanvisningerne. Sikkerhedsanvisninger Advarsel: Ved brug af elektrisk værktøj skal man følge visse grundlæggende sikkerhedsforanstaltninger for at udelukke farer for brand, elektrisk stød og personskade. Derudover skal følgende iagttages: Vær opmærksom på alle anvisninger før og under arbejdet med saven. Gem sikkerhedsanvisningerne. Beskyt dig mod elektrisk stød! Undgå kropskontakt med jordede dele. Ubenyttede apparater skal opbevares et tørt, lukket sted, der er utilgængeligt for børn. Sørg altid for, at værktøjerne er skarpe og rene; derved kan du arbejde bedre og mere sikkert. Efterse med jævne mellemrum værktøjets ledning, og kontakt en autoriseret fagmand, hvis den er beskadiget. Efterse med jævne mellemrum forlængerledninger, og skift dem ud, hvis de er Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 26DK

beskadiget. Ved udendørs anvendelse skal der benyttes særligt godkendte forlængerledninger. Vær opmærksom på, hvad du gør. Brug din sunde fornuft, når du arbejder. Lad være med at bruge værktøjet, når du er træt. Undlad at benytte værktøj, hvis tænd/sluk- knappen ikke fungerer. Advarsel! Anvendelse af andet indsatsværktøj og andet tilbehør kan medføre en skadesrisiko. Træk stikket ud ved hver nyindstilling eller vedligeholdelse. Overdrag sikkerhedsoplysningerne til alle de personer, der arbejder med maskinen. Saven må ikke bruges til at save brænde. Undlad at tværsave rundholt. Obs! Det roterende savblad indebærer en skadesrisiko for hænder og fingre. Maskinen er udrustet med en sikkerhedskontakt (11) mod genindkobling efter spændingsfald. Kontroller, om spændingen på maskinens mærkeplade er i overensstemmelse med netspændingen, før saven tages i brug Hvis der bruges en forlængerledning, skal du kontrollere, om dens tværsnit er tilstrækkelig for savens strømforbrug. Mindste tværsnit 1 mm2. Kabeltromle skal være udrullet. Saven må ikke bæres ved netledningen. Kontroller nettilslutningsledningen. Brug ikke fejlbehæftede eller beskadigede tilslutningsledninger. Brug ikke ledningen til at trække stikket ud af stikkontakten. Beskyt ledningen imod varme, olie og skarpe kanter. Saven må ikke stilles udenfor i regnvejr og må ikke bruges i fugtige eller våde omgivelser. Sørg for godt lys. Sav ikke i nærheden af brandfarlige væsker eller gasser. Bær egnet arbejdsbeklædning! Løsthængende, fyldigt tøj eller smykker risikerer at komme i kontakt med det roterende savblad. Der anbefales skridsikkert fodtøj ved udendørs arbejde. Brug hårnet, hvis du har langt hår. Undgå abnorme kropsholdninger. Personer, der betjener maskinen, skal være mindst 18 år, lærlinge mindst 16 år, dog kun under opsyn. Når maskinen er tilsluttet strømforsyningen, skal den være utilgængelig for børn. Hold arbejdsområdet fri for træaffald og andre dele, der ligger i nærheden. Uorden i arbejdsområdet kan føre til ulykker. Lad ikke andre personer, især børn, røre ved værktøjet eller netledningen. Hold dem væk fra arbejdsområdet. Personer, der arbejder ved maskinen, må ikke distraheres. Vær opmærksom på motorens og savbladets rotationsretning. Savbladene (4) må under ingen omstændigheder bremses ved modtryk fra siden, efter at du har slukket for motoren. Der må kun indsættes savblade (4), som er godt skærpede, uden ridser og som ikke er deforme. Brug ikke rundsavblade (4) af højtlegeret hurtigstål (HS-stål). Der må kun bruges værktøj på maskinen i henhold til prEN 847-1:1996. Fejlbehæftede savblade (4) skal omgående skiftes ud. Brug aldrig savblade, som ikke svarer til de kendetegn, som er beskrevet i denne brugsanvisning. Den bevægelige beskyttelseskappe (2) må ikke klemmes fast i åben tilstand. Maskinens sikkerhedsanordninger (2,5) må ikke afmonteres eller sættes ud af funktion. Kløvekilen (5) er en vigtig sikkerhedsanordning, som fører arbejdsemnet og som forhindrer, at skæringsfugen lukker sig bag ved savbladet, og at arbejdsemnet slår tilbage. Vær opmærksom på kløvekilens styrke. Kløvekilen må ikke være tyndere end savbladskroppen og ikke tykkere end dens skæringsfugebredde. Ved hver arbejdsgang skal beskyttelseskappen (2) sænkes ned på arbejdsemnet. Ved skæring på langs af smalle arbejdsemner er det meget vigtigt, at der bruges et skydeskaft (3) (bredde under 120 mm). Sav ikke i arbejdsemner, som er for små til at du kan holde dem sikkert i hånden. Vigtigt: Der må ikke foretages indsatsskæringer med denne sav. Arbejdspositionen skal altid være fra siden mod savbladet. Maskinen må ikke belastes så meget, at den stopper. Arbejdsemnet skal altid trykkes mod arbejdspladen (1). Pas på, at de afskårede træstykker ikke kommer i kontakt med savbladets tandkrans og slynges væk. Fjern aldrig løse splinter, spåner eller trædele, der er kommet i klemme, mens savbladet roterer. Sluk maskinen, inden du udbedrer fejl eller fjerner træstykker, der er kommet i klemme. - Træk stikket ud. - Ved udslag af savsnittet skal bordindlægget (6) fornyes. -Træk stikket ud.- Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 27DK

Omstillinger samt indstillings-, måle og rensningsarbejde må kun udføres, når motoren er slukket. - Træk stikket ud. - Kontroller, om nøgler og indstillingsværktøj er fjernet, før maskinen tændes. Når arbejdsområdet forlades, skal motoren slukkes og stikket trækkes ud. Alle beskyttelses- og sikkerhedsanordninger skal omgående monteres igen efter afsluttet reparation eller vedligeholdelse. Producentens oplysninger om sikkerhed, arbejde og vedligeholdelse samt de målinger, der er nævnt i de tekniske data, skal overholdes. Vær opmærksom på gældende bestemmelser med hensyn til ulykkesforebyggelse og øvrige, almindeligt anerkendte sikkerhedstekniske regler. Bemærk evt. oplysningshæfter fra brancheforening. Hver gang maskinen tages i brug, skal støvsugningsanordningen tilsluttes. Brug kun saven med et egnet udsugningsanlæg eller en gængs industristøvsuger; derved undgås skader fra savaffald. Bordrundsaven skal tilsluttes til en 230 V sikkerhedsstikdåse, med en mindstesikring på 10 A. Brug ikke maskiner med nedsat funktionsevne til store opgaver. Brug ikke ledningen til uhensigtsmæssige formål! Sørg for, at du står sikkert og altid i ligevægt. Kontroller, om værktøjet muligvis er beskadiget! Før værktøjet tages i brug igen, skal beskyttelsesanordninger eller lettere beskadigede dele kontrolleres omhyggeligt, så de fungerer hensigtsmæssigt og uden problemer. Kontroller, om de bevægelige dele fungerer uden problemer og ikke sidder fast, eller om der er beskadigede dele. Alle dele skal være rigtigt monteret og overholde alle betingelser, så du er sikker på, at værktøjet fungerer upåklageligt. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes på et autoriseret værksted, med mindre andet er anført i brugsanvisningen. Beskadigede kontakter udskiftes på et serviceværksted. Dette værktøj er i overensstemmelse med de pågældende sikkerhedsbestemmelser. Reparationer, som berører originale reservedele, må kun udføres af el-fagmand; ellers udsættes brugeren for en skadesrisiko. Brug øjenbeskyttelse Brug høreværn Brug støvbeskyttelse Lydemissionsværdier Idrift Tomgang Lydtryksniveau LTN 105,0 dB(A) 93,0 dB(A) Lydeffektniveau LEN 114,6 dB(A) 102,6 dB(A) Ovenstående værdier er emissionsværdier og er derfor ikke nødvendigvis sikre arbejdspladsværdier. Selv om emissions- og immissionsniveauer korrelerer, kan man på denne baggrund ikke med sikkerhed konkludere, hvorvidt yderligere sikkerhedsforanstaltninger er nødvendige. Faktorer, som kan have indflydelse på det nuværende immissionsniveau på arbejdspladsen, er påvirkningstiden, arbejdsrummets særegenheder, andre lydkilder etc., f.eks. antal maskiner og andre arbejdsprocesser i nærheden. De pålidelige arbejdspladsværdier kan variere fra land til land. Oplysningerne er ment som en hjælp til brugeren til vurdering af faresituationer og risikomomenter.

Hårdmetalsavblad Ø 250 x Ø 30 x Ø 3,2 mm Antal tænder 36 Bordstørrelse 625 x 463 mm Skærehøjde maks. 76 mm / 90° 63 mm / 45° Højdeindstilling trinløs 0 - 76 mm Bord drejelig trinløs 0° - 45° Udsugningstilslutning Ø 36 mm Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 28DK

6. Før maskinen tages i brug

Bordrundsaven pakkes ud og kontrolles for eventuel transportbeskadigelse. Maskinen skal være solidt stående, d.v.s. at den skal skrues fast på et arbejdsbord eller et fast understel. Før maskinen tages i brug, skal alle afdækninger og sikkerhedsanordninger være monteret efter forskrifterne. Savbladet skal kunne rotere frit. Bruges der allerede bearbejdet træ, skal du være opmærksom på fremmedlegemer, såsom søm eller skruer m.m. Før tænd/sluk-knappen aktiveres, skal du kontrollere, om savbladet er korrekt monteret, og om de bevægelige dele går let. Før maskinen tilsluttes, skal du kontrollere, om data på mærkepladen er i overensstemmelse med netdataene.

Vigtigt! Træk stikket ud hver gang før vedligeholdelse, omstilling og montage.

7.1 Montering / Afmontering af savbladsværn

(illustr. 3) Tag fat i savbladsværnet (2) og fløjmøtrikken (15) løsnes. Savbladsværnet (2) sættes på kløvekilen (5), så skruen (21) passer i kløvekilens (5) slids (a). Savbladsværnet (2) skubbes frem, og fløjmøtrikken (15) strammes. Udsugningsslangen (13) fastgøres på udsugningsadapteren (16) på apparatets bagside samt på savbladsværnets (2) udsugningsstuds. I udsugningsadapterens (16) udgang (b) tilsluttes et egnet udsugningsanlæg. (illustr. 2) Afmonteringen foretages i omvendt rækkefølge. Vigtigt! Før du begynder at save, skal savbladsværnet (2) sænkes ned på emnet. 7.2. Indstilling af ansats for skærevinkel (illustr. 4) Vigtigt! Træk stikket ud Savbladet (4) indstilles til maks. skæredybde (se 8.2) Aflåsningsgrebet (9) løsnes.

7.2.1. 0°- ansats (illustr. 4/5)

Håndhjulet (8) drejes til venstre, indtil pilen (17) viser 0°. Aflåsningsgrebet (9) strammes let. Vinklen (a) pålægges mellem savbord (1) og savblad (4). Hvis vinklen ikke er præcis 90°, er det muligt at justere ansatsskruen (18) ved hjælp af en unbrakonøgle (b), indtil vinklen er præcis 90°. Om nødvendigt kan aflåsningsgrebet (9) løsnes endnu engang for at dreje savbladet lidt mere til venstre.

7.2.2. 45°-ansats (illustr. 4/6)

Håndhjulet (8) drejes til højre, indtil pilen (17) viser 45°. Aflåsningsgrebet (9) strammes let. Vinklen (C) pålægges mellem savbord (1) og savblad (4). Hvis vinklen ikke er præcis 45°, er det muligt at efterjustere den med ansatsskruen (19) (se også analog 7.2.1.) Vigtigt! Før savningen påbegyndes, skal den valgte vinkelindstilling sikres, ved at aflåsningsgrebet (9) strammes. 7.3. Indstilling af kløvekile (illustr. 3/7) Vigtigt! Træk stikket ud Savbladet (4) indstilles til maks. skæredybde, stilles i 0° position og låses. Savbladsværnet afmonteres (se 7.1.) Bordindlægget (6) tages ud (se 7.4.) De to unbrakoskruer (20) løsnes.

7.3.1. Indstilling til maksimale skæringer

(illustr. 7/8) Kløvekilen (5) skubbes opad, indtil afstanden mellem savbord (1) og kløvekilens (5) overkant er på ca. 10 cm. Afstanden mellem savblad (4) og kløvekile (5) skal være 3-5 mm. De to unbrakoskruer (20) strammes igen, og bordindlægget (6) monteres.

7.3.2. Indstilling til skjulte skæringer (illustr. 7/8)

Kløvekilen (5) skubbes nedad, indtil kløvekilens spids befinder sig 2 mm under den øverste savtands spids. Afstanden mellem kløvekilen (5) og savbladet (4) skal igen være på 3-5 mm (se illustr. 8) De to unbrakoskruer (20) strammes igen, og bordindlægget (6) monteres. Vigtigt! Efter at have udført en skjult skæring skal beskyttelseskappen atter monteres. Hvis du vælger at lade kløvekilen blive i den nederste position, skal du være opmærksom på, at skærehøjden mindskes til ca. 65 mm. Kløvekilens indstilling skal kontrolleres efter hvert savbladsskift. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 29DK

7.4 Udskiftning af bordindlæg (illustr. 7a)

Er bordindlægget slidt eller beskadiget, skal det udskiftes, ellers er der en forhøjet skadesrisiko. Savbladsværnet (2) tages af. De 6 skruer med forsænket hoved (34) fjernes. Det slidte bordindlæg (6) trækkes opad og tages ud. Montering af det nye bordindlæg foretages i den omvendte rækkefølge. 7.5. Udskiftning af savblad (illustr. 9) Vigtigt! Træk stikket ud. Savbladet (4) indstilles til maks. skæredybde. Savbladsværnet (2) fjernes (se 7.1.) Bordindlægget (6) fjernes (7.4.) Kløvekilen (5) fjernes (se 7.3.) Den udvendige flange (28) blokeres med fronthulnøgle (29), og sekskantskruen fjernes med gaffelnøglen (30) i savbladets (4) rotationsretning. Savbladet (4) indstilles til den minimale skæredybde, så det er nemmere at fjerne. Savbladet (4) fjernes fra den indvendige flange og trækkes opad og ud. Savbladsflangen renses grundigt, før et nyt savblad monteres. Det nye savblad indsættes og strammes i omvendt rækkefølge. Vigtigt! Vær opmærksom på rotationsretningen, tændernes skæringsskråning skal være i rotationsretning, d.v.s. pege fremad (se pilen på savbladsværnet) Kløvekilen (5) og savbladsværnet (2) monteres igen og indstilles (se 7.3., 7.1.) Før saven atter tages i brug, skal beskyttelsesanordningernes funktionsdygtighed kontrolleres. 8.0. Betjening 8.1. Tænd/sluk-knap (illustr. 10) Aflåsningsknappen (a) skubbes opad. Afdækningen (b) klappes op. Saven tændes ved at trykke på den grønne knap „1“ (C). Saven slukkes ved at trykke på den røde knap „0“ (d). Saven sikres mod uautoriseret brug ved at lukke afdækningen (b) og ved hjælp af en hængelås (e). (Børnesikring) 8.2. Skæredybde (illustr. 4) Ved at dreje håndhjulet (8) indstilles savbladet (4) til den ønskede skæredybde. Mod uret: større skæredybde Med uret: mindre skæredybde 8.3. Parallelansats

8.3.1. Ansatshøjde (illustr. 11 - 14)

Parallelansatsen (7), der er med i leveringen, har to styreflader af forskellig højde. Afhængigt af tykkelsen af det materiale, der skal skæres, skal ansatsskinnen (25) anvendes jf. illustr. 11 for tykt materiale og jf. illustr. 12 for tyndt materiale. For at omstille ansatsskinnen (25) til den nederste styreflade skal begge fingerskruer (26) løsnes, så ansatsskinnen (25) kobles fra holderen (24). Begge fingerskruer (26) trækkes ud gennem en slids (27) i ansatsskinnen (25) og genindsættes i den anden slids (31). Ansatsskinnen (25) genmonteres på holderen (24). Omstilling til den høje styreflade gennemføres analogt.

8.3.2. Skærebredde (illustr. 11)

Når trædele skæres på langs, skal parallelansatsen (7) anvendes. Det er muligt at montere parallelansatsen (7) på begge sider af savbordet (1). Parallelansatsen (7) skal skubbes udefra ind i savbordets (1) styreslids (22). Anvendelse på venstre side - Ved hjælp af skalaen (23) på savbordet (1) er det muligt at indstille parallelansatsen (7) til det ønskede mål. - Til dette formål skal holderens (24) venstre kant indstilles til det ønskede mål på skalaen (23). - Ved at dreje stjernegrebsskruen (12) til højre fastsættes parallelansatsen (7) i denne position. Ved anvendelse på højre side foretages indstilling analogt.

8.3.3. Indstilling af ansatslængde (illustr. 11/15)

For at undgå, at arbejdsemnet klemmes fast, er det muligt at skubbe ansatsskinnen (25) i længderetning. Tommelfingerregel: Ansatsens bagende støder imod en tænkt linje, som begynder omtrent ved midten af savbladet og løber bagud med 45°. At indstille den ønskede skærebredde - Fingerskruerne (26) løsnes, og ansatsskinnen (25) skubbes frem, indtil der er kontakt med den tænkte 45° linje. - Fingerskruerne (26) strammes igen. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 30DK

8.4. Tværansats (illustr. 16) Tværansatsen (14) tages ud af holderen og skubbes ind i savbordets (1) fals (a). Fingerskruen (32) løsnes. Tværansatsen (14) drejes, indtil pilen (33) viser det ønskede vinkelmål. Fingerskruen (32) strammes igen. Når større dele af arbejdsemner skal opskæres, er det muligt at forlænge tværansatsen (14) med parallelansatsens (7) ansatsskinne (25). (Illustr. 13.) Vigtigt!! Ansatsskinnen (25) må ikke skubbes for langt imod savbladet. Afstanden mellem ansatsskinnen (25) og savbladet (4) skal være ca. 2 cm. 8.5. Indstilling af vinkel (illustr. 4) Aflåsningsgrebet (9) løsnes. Håndhjulet (8) skubbes til højre, indtil viseren (17) viser det ønskede vinkelmål på skalaen (d). Aflåsningsgrebet (9) strammes godt. 9.0. Drift Vigtigt!! Der anbefales en prøveskæring efter hver omstilling for at kontrollere de indstillede mål. Efter at du har tændt for saven, skal savbladets maksimale omdrejningshastighed afventes, før savningen påbegyndes. Pas på ved opskæring! 9.1. Skæring på langs (illustr. 17) Herved gennemskæres et arbejdsemne i dets længderetning. En af arbejdsemnets kanter trykkes mod parallelansatsen (7), mens den flade side ligger på savbordet (1). Savbladsværnet (2) skal altid sænkes ned på arbejdsemnet. Ved en skæring på langs må arbejdspositionen aldrig være på linje med skæringsforløbet. Parallelansatsen (7) indstilles i forhold til arbejdsemnets højde og den ønskede bredde. (se 8.3.) Saven tændes. Hænderne lægges fladt og med samlede fingre på arbejdsemnet, og arbejdsemnet skubbes ind i savbladet (4) langs parallelansatsen (7). Sidelæns føring med venstre eller højre hånd (afhængig af parallelansatsens position) kun indtil beskyttelseskappens forkant. Arbejdsemnet skal altid skubbes igennem indtil enden af kløvekilen (5). Skæringsaffaldet bliver liggende på savbordet (1), indtil savbladet (4) befinder sig i udgangspositionen. Lange arbejdsemner skal sikres imod at falde ned i slutningen af skæreprocessen (f.eks. afrulningsstander etc.)

9.1.2. Skæring i smalle arbejdsemner (illustr. 18)

Skæring på langs af arbejdsemner, som er under 120 mm brede, skal under alle omstændigheder gennemføres ved hjælp af et skydeskaft (3). Skydeskaftet er med i leveringen. Slidte eller beskadigede skydeskafter skal udskiftes omgående.

9.1.3. Skæring i meget smalle arbejdsemner

(illustr. 19) Skæring på langs af meget smalle arbejdsemner, som er under 30 mm brede eller mindre, skal under alle omstændigheder gennemføres ved hjælp af et skydetræ (a). Herved foretrækkes parallelansatsens nederste styreflade. Skydetræ er ikke del af leveringen! (Kan fås i specialforretninger.) Slidte skydetræer skal skiftes ud i god tid.

9.1.4. Skjulte savskæringer (illustr. 20)

Ved hjælp af det aftagelige savbladsværn og den trinløst indstillelige skærehøjde på 0-76 mm er det muligt at udføre skjulte skæringer og falsskæringer. Savbladsværnet (2) fjernes (se 7.1.) Kløvekilen (5) indstilles til skjult skæring (se

Indstil den ønskede skæredybde (8.2.) Parallelansatsen (7) monteres til højre for savbladet og indstilles til den ønskede bredde (8.3.) Arbejdsemnet skubbes i savbladet (4). Vær opmærksom på, om arbejdsemnet ligger solidt på savbordet (1). Skæringsfølgen skal vælges på en sådan måde, at de udskårede lister falder ned på rundsavbladets venstre side for at undgå at de sætter sig fast mellem ansats og savblad. (Risiko for tilbageslag.) Efter endt skæringsproces skal savbladsværnet (2) omgående genmonteres.

9.1.5. Skråskæringer (illustr. 21)

Skråskæringer skal principielt udføres ved hjælp af parallelansatsen (7). Savbladet (4) indstilles til det ønskede vinkelmål. (se 8.5.) Parallelansatsen (7) indstilles afhængigt af Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 31DK

arbejdsemnets bredde og højde. Skæringer udføres i forhold til arbejdsemnets bredde (se 9.1.2. og 9.1.3.) 9.2. Skæringer på tværs (illustr. 22) Tværansatsen (14) skubbes i en af savbordets (1) to false (a) og indstilles til det ønskede vinkelmål. (se 8.4.) Hvis savbladet (4) yderligere skal stilles på skrå, skal der bruges den fals, der ikke får hånden og tværansatsen til at komme i kontakt med savbladsværnet. Brug om nødvendigt ansatsskinnen (25). Arbejdsemnet trykkes hårdt mod tværansatsen (14). Saven tændes. Tværansatsen (14) og arbejdsemnet skubbes imod savbladet for at udføre skæringen. Vigtigt: Hold altid fast på det arbejdsemne, der føres, ikke på det fri arbejdsemne, der afskæres. Tværansatsen (14) skubbes frem, indtil arbejdsemnet er skåret helt igennem. Sluk saven igen. Savaffald fjernes først, når savbladet står stille. 10.0. Vedligeholdelse Vigtigt! Træk stikket ud. Støv og snavs skal med jævne mellemrum fjernes fra maskinen. Rengøring skal helst ske med en fin børste eller en klud. Der må ikke bruges ætsende midler til rengøring af plastik. 11.0. Bestilling af reservedele Oplys følgende, når du bestiller reservedele: Enhedstype Enhedens artikelnummer Enhedens ident-nummer Nummeret på den ønskede reservedel Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 32DK

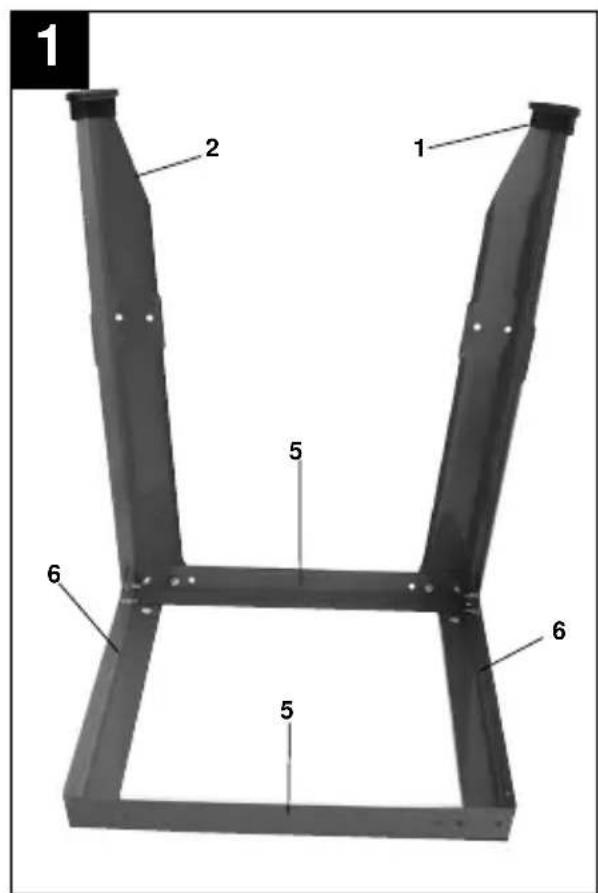

Længde- og tværstøtterne (5/6) lægges på et underlag. De fire støtteben (2) fastgøres let på længde- og tværstøtterne (5/6) med sekskantskruerne og sikkerhedsmøtrikkerne. Dernæst skrues de fire mellemstøtter (3) let fast med støttebenene (2), og de fire slutkapper (1) sættes på.

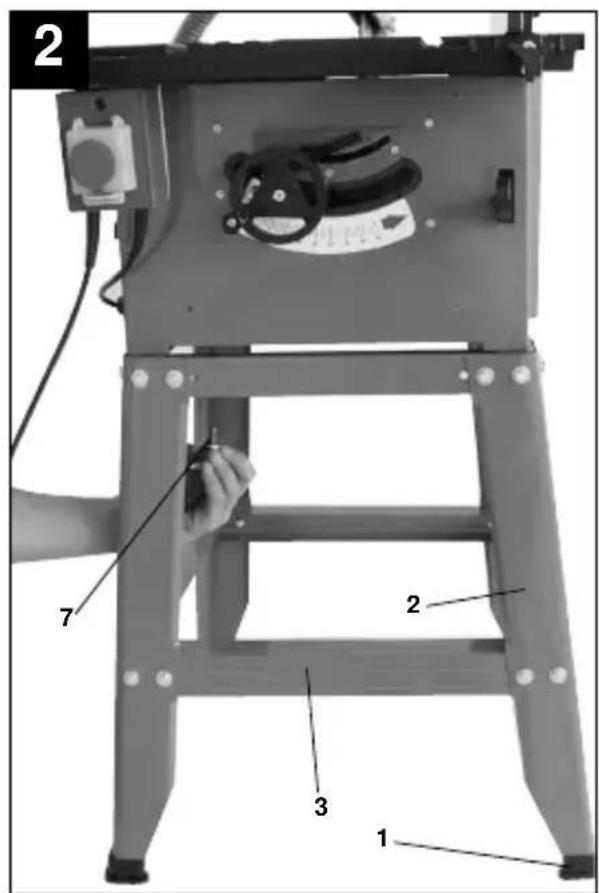

2. Fastgørelse af bordsav på understel

Oplys følgende, når du bestiller reservedele: Enhedstype Enhedens artikelnummer Enhedens ident-nummer Nummeret på den ønskede reservedel

Vejledning til bordudvidelse og - forlængelse Art.-nr.: 43.105.15

1. Indeholdt i leveringen

2 x bordudvidelse 43.105.15.01 1 x bordforlængelse 43.105.15.02 4 x bærere kort 43.105.15.03 2 x bærere lang 43.105.15.04 1 x monteringsmateriale 43.105.15.05

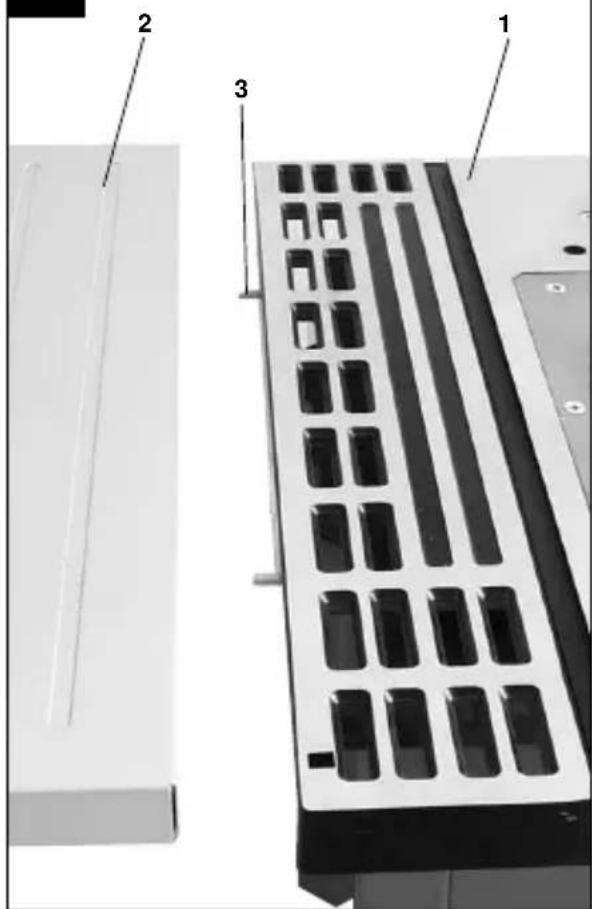

Bordudvidelsen og -forlængelsen (2) fastgøres let på savbordet (1) ved hjælp af skruerne (3) og de selvsikrende møtrikker. (llustr. 1.) Bærerne (4/5) skrues let fast på bordsavens kabinet (6) og på bordudvidelsen og - forlængelsen. (korte bærere (4) til udvidelse, lange bærere (5) til forlængelse) Bordudvidelse og -forlængelse rettes ud på linje med savbordet (1). Dernæst strammes alle skruerne.

3. Bestilling af reservedele

Oplys følgende, når du bestiller reservedele: Enhedstype Enhedens artikelnummer Enhedens ident-nummer Nummeret på den ønskede reservedel
