NÁVOD K OBSLUZE TK 250 UV Herkules

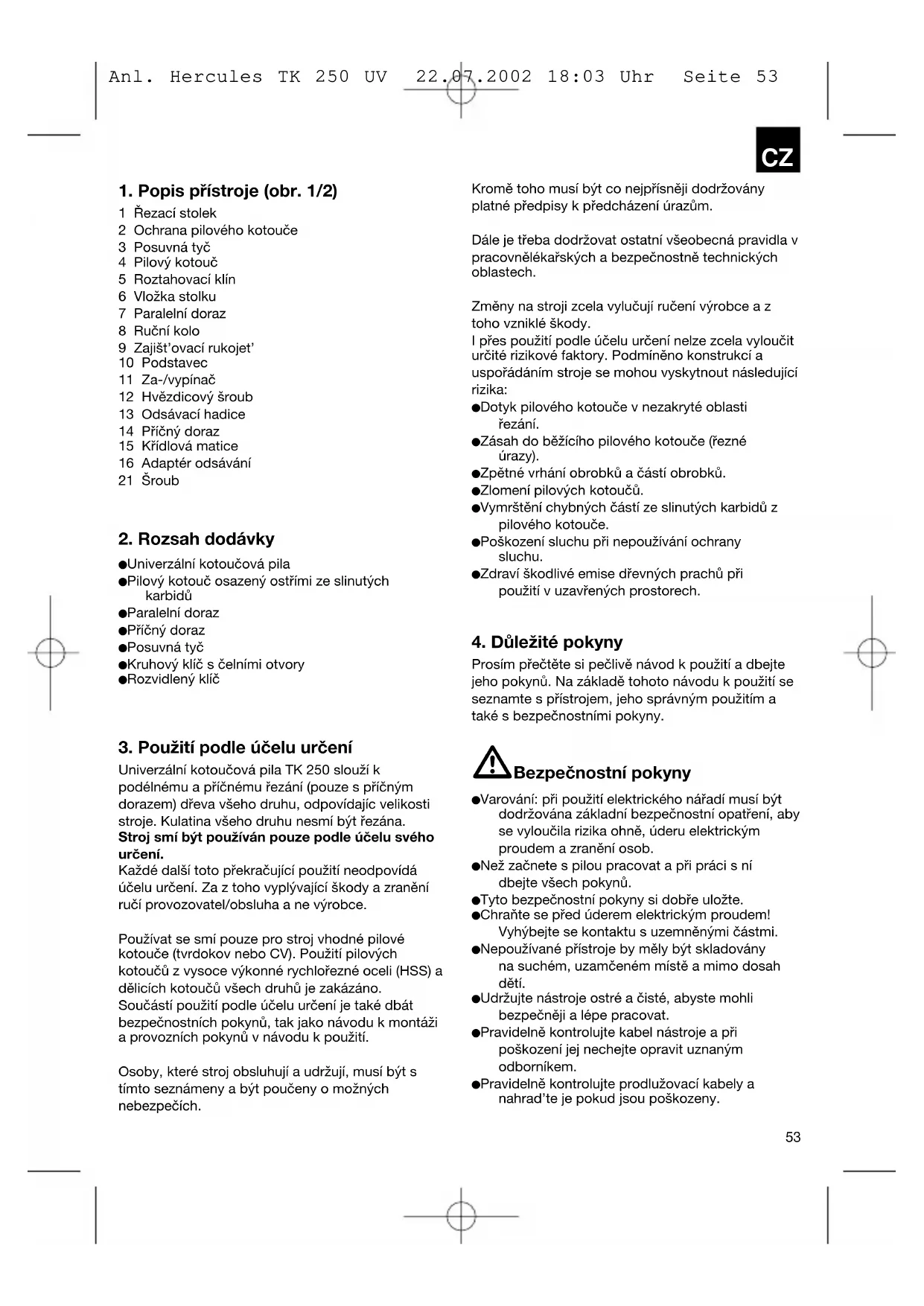

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 521. Popis přístroje (obr. 1/2) 1 Řezací stolek 2 Ochrana pilového kotouče 3 Posuvná tyč 4 Pilový kotouč 5 Roztahovací klín 6 Vložka stolku 7 Paralelní doraz 8 Ruční kolo 9 Zajišt’ovací rukojet’ 10 Podstavec 11 Za-/vypínač 12 Hvězdicový šroub 13 Odsávací hadice 14 Příčný doraz 15 Křídlová matice 16 Adaptér odsávání 21 Šroub

Univerzální kotoučová pila Pilový kotouč osazený ostřími ze slinutých karbidů Paralelní doraz Příčný doraz Posuvná tyč Kruhový klíč s čelními otvory Rozvidlený klíč

3. Použití podle účelu určení

Univerzální kotoučová pila TK 250 slouží k podélnému a příčnému řezání (pouze s příčným dorazem) dřeva všeho druhu, odpovídajíc velikosti stroje. Kulatina všeho druhu nesmí být řezána. Stroj smí být používán pouze podle účelu svého určení. Každé další toto překračující použití neodpovídá účelu určení. Za z toho vyplývající škody a zranění ručí provozovatel/obsluha a ne výrobce. Používat se smí pouze pro stroj vhodné pilové kotouče (tvrdokov nebo CV). Použití pilových kotoučů z vysoce výkonné rychlořezné oceli (HSS) a dělicích kotoučů všech druhů je zakázáno. Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika: Dotyk pilového kotouče v nezakryté oblasti řezání. Zásah do běžícího pilového kotouče (řezné úrazy). Zpětné vrhání obrobků a částí obrobků. Zlomení pilových kotoučů. Vymrštění chybných částí ze slinutých karbidů z pilového kotouče. Poškození sluchu při nepoužívání ochrany sluchu. Zdraví škodlivé emise dřevných prachů při použití v uzavřených prostorech.

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny. Bezpečnostní pokyny Varování: při použití elektrického nářadí musí být dodržována základní bezpečnostní opatření, aby se vyloučila rizika ohně, úderu elektrickým proudem a zranění osob. Než začnete s pilou pracovat a při práci s ní dbejte všech pokynů. Tyto bezpečnostní pokyny si dobře uložte. Chraňte se před úderem elektrickým proudem! Vyhýbejte se kontaktu s uzemněnými částmi. Nepoužívané přístroje by měly být skladovány na suchém, uzamčeném místě a mimo dosah dětí. Udržujte nástroje ostré a čisté, abyste mohli bezpečněji a lépe pracovat. Pravidelně kontrolujte kabel nástroje a při poškození jej nechejte opravit uznaným odborníkem. Pravidelně kontrolujte prodlužovací kabely a nahrad’te je pokud jsou poškozeny.

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 53 Na volném prostranství používejte pouze pro to schválené, odpovídajíc označené prodlužovací kabely. Dbejte na to, co děláte. Pracujte rozumně. Nepoužívejte nástroj, pokud jste unaveni. Nepoužívejte nástroje, u kterých se vypínač nenechá za- a vypnout. Varování! Použití vložných nástrojů a jiného příslušenství může znamenat nebezpečí zranění. Při všech nastavovacích a údržbářských pracích vytáhněte sít’ovou zástrčku. Informujte o bezpečnostních pokynech všechny další osoby, které na stroji pracují. Nepoužívejte pilu k řezání palivového dříví. Neprovádějte příčné řezy kulatiny. Pozor! Rotující pilový kotouč představuje nebezpečí pro ruce a prsty. Stroj je vybaven bezpečnostním vypínačem (11) proti opětnému spuštění po poklesu napětí. Před uvedením do provozu překontrolujte, zda souhlasí napětí na typovém štítku přístroje s napětím sítě. Jestliže je potřeba prodlužovací kabel, přesvědčte se, jestli jeho průřez dostačuje pro příkon proudu pily. Minimální průřez 1 mm2. Kabelový buben používat pouze v odvinutém stavu. Pilu nenosit za sít’ový kabel. Překontrolujte sít’ový přívod. Nepoužívejte vadná nebo poškozená napájecí vedení. Nepoužívejte kabel na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami. Nevystavujte pilu dešti a nepoužívejte stroj ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte pilu v blízkosti hořlavých kapalin nebo plynů. Noste vhodné pracovní oblečení! Nenoste široké oblečení a šperky, mohly by být zachyceny rotujícím pilovým kotoučem. Při práci na volném prostranství je vhodná pevná neklouzavá obuv. V případě dlouhých vlasů noste vlasovou sít’ku. Vyhýbejte se abnormálnímu držení těla. Obsluhující osoba musí být stará minimálně 18 let, učni min. 16 let a musí se strojem pracovat za dohledu dospělých. Nepouštět děti ke stroji připojenému na sít’. Pracoviště udržujte bez dřevných odpadů a povalujících se dílů. Nepořádek na pracovišti může mít za následek zranění. Nenechejte jiné osoby, obzvlášt’ děti, dotýkat se stroje a sít’ového kabelu. Nepouštějte je do blízkosti pracoviště. Osoby pracující se strojem nesmí být rozptylovány. Dbejte na směr otáčení motoru a pilového kotouče. Pilové kotouče (4) nesmí být v žádném případě po vypnutí pohonu zabrzd’ovány postranním protitlakem. Používejte pouze ostré a nezdeformované pilové kotouče (4) bez trhlin. Nesmí být používány pilové kotouče (4) z vysoce výkonné rychlořezné ocele (HSS ocel). Na stroji smí být používány pouze takové nástroje, které odpovídají prEN 847-1:1996. Vadné pilové kotouče (4) musí být okamžitě vyměněny. Nesmí být používány pilové kotouče, které neodpovídají parametrům udaným v tomto návodu k použití. Pohyblivý kryt (2) nesmí být v otevřeném stavu zajištěn. Bezpečnostní zařízení (2,5) na stroji nesmí být demontována nebo vyřazena z provozu. Roztahovací klín (5) je důležité ochranné zařízení, které vede obrobek a zabraňuje uzavírání řezné spáry za pilovým kotoučem a zpětnému vrhání obrobku. Dbejte na sílu roztahovacího klínu. Roztahovací klín nesmí být slabší než těleso pilového kotouče a ne silnější než šířka jeho řezné spáry. Při každém pracovním kroku musí být ochranný kryt (2) sklopen na obrobek. Při podélném řezání úzkých obrobků bezpodmínečně používejte posuvnou tyč (3) (šířka menší než 120 mm). Neřežte obrobky, které jsou moc malé na to, abyste je mohli bezpečně držet v ruce. Pozor: nasazovací řezy nesmí být s touto pilou prováděny. Pracovní poloha vždy stranou pilového kotouče. Stroj nepřetěžovat tak, až by se zastavil. Tlačte obrobek vždy pevně proti pracovní desce (1). Dbejte na to, aby odříznuté kusy dřeva nebyly zachyceny a odmrštěny ozubeným věncem pilového kotouče. Nikdy neodstraňujte volné odštěpky dřeva, třísky nebo uváznuté kusy dřeva při běžícím pilovém kotouči. K opravení poruch nebo odstranění uváznutých kusů dřeva stroj vypnout. - Vytáhnout sít’ovou zástrčku - Při vytlučené řezné spáře vložku stolku (6) obnovit. - Vytáhnout sít’ovou zástrčku - Přezbrojování, jako též nastavovací, měřicí a čisticí práce provádět pouze při vypnutém motoru. - Vytáhnout sít’ovou zástrčku -

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 54 Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny. Při opuštění pracoviště vypnout motor a vytáhnout sít’ovou zástrčku. Veškerá ochranná a bezpečnostní zařízení musí být po ukončené opravě nebo údržbě ihned znovu namontována. Musí být dodržovány bezpečnostní, pracovní a údržbářské pokyny výrobce a také rozměry udané v technických datech. Je třeba dbát příslušných bezpečnostních předpisů a jiných, všeobecně platných bezpečnostně technických pravidel. Dbát brožurek s informacemi oborových profesních organizací (VBG 7j). Při každé činnosti připojte zařízení na odsávání prachu. Pilu provozovat pouze s vhodným odsávacím zařízením nebo s běžným průmyslovým vysavačem, aby se zabránilo zraněním způsobeným vylétávajícími dřevnými odpady. Univerzální kotoučová pila musí být připojena na 230 V zásuvku s ochranným kolíkem, s minimálním jištěním 10 A. Nepoužívejte stroje se slabým výkonem pro těžké práce. Nepoužívejte kabel k účelům, ke kterým není určen! Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Překontrolujte nástroj jestli nevykazuje eventuální poškození! Před dalším použitím nástroje musí být ochranná zařízení nebo lehce poškozené části pečlivě překontrolovány, jestli bezvadně a podle způsobu určení fungují. Překontrolujte, jestli pohyblivé části bezvadně fungují a neváznou nebo jestli nejsou některé části poškozeny. Veškeré součásti musí být správně namontovány a splňovat všechny podmínky, aby byl zajištěn bezvadný provoz nástroje. Poškozená ochranná zařízení a části musí být odborně opraveny nebo vyměněny uznanou odbornou dílnou, pokud není v návodu k použití nic jiného uvedeno. Poškozené vypínače nechejte vyměnit servisní dílnou. Toto nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze elektroodborník za použití originálních náhradních dílů; v jiném případě může dojít k úrazu uživatele. Nosit ochranu zraku Nosit ochranu sluchu Nosit ochranu proti prachu Hodnoty emise hluku Provoz ChodnaprázdnoHladina akustického tlaku LPA 105,0 dB(A) 93,0 dB(A)Hladina akustického výkonu LWA 114,6 dB(A) 102,6 dB(A) Udané hodnoty jsou emisní hodnoty a nemusí tím současně být také bezpečnými hodnotami na pracovišti. Přestože existuje korelace mezi emisními a imisními hladinami, nelze z toho spolehlivě odvodit, jestli jsou nutná dodatečná preventivní bezpečnostní opatření, nebo ne. Faktory, které mohou ovlivnit současnou, na pracovišti existující imisní hladinu, obsahují délku působení, zvláštnosti pracovní místnosti, jiné zdroje hluku atd., např. počet strojů a jiných sousedních procesů. Bezpečné hodnoty pracoviště se mohou také odlišovat od jedné země k druhé. Tato informace má ale přesto uživateli pomoci, aby mohl lépe odhadnout nebezpečí a rizika.

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 555. Technická data Motor na střídavý proud 230 V 50 Hz Výkon P 1500 W Počet otáček naprázdno n0 4000 min

Pilový kotouč z tvrdokovu Ø 250 x Ø 30 x Ø 3,2 mm Počet zubů 36 Velikost stolu 625 x 463 mm Hloubka řezu max. 76 mm / 90° 63 mm / 45° Výškové nastavení plynule 0 - 76 mm Stůl výkyvný plynule 0° - 45° Přípojka pro odsávání Ø 36 mm

6. Před uvedením do provozu

Univerzální kotoučovou pilu vybalit a překontrolovat, zda nevykazuje eventuální dopravní škody. Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole nebo pevném podstavci. Před uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně namontovány. Pilový kotouč musí být volně otočný. U již opracovaného dřeva dbát na cizí tělesa jako např. hřebíky nebo šrouby atd. Před zapnutím za-/vypínače se ujistěte, zda je pilový kotouč správně namontován a zkontrolujte volný chod pohyblivých částí. Před připojením stroje se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

Pozor! Před všemi údržbovými a přezbrojovacími pracemi na okružní pile vytáhnout sít’ovou zástrčku.

7.1 Montáž / demontáž ochrany pilového

kotouče (obr. 3) Ochranu pilového kotouče (2) uchopit a křídlovou matici (15) uvolnit. Ochranu pilového kotouče (2) nasadit na roztahovací klín (5) tak, aby se šroub (21) vešel do drážky (a) roztahovacího klínu (5). Ochranu pilového kotouče (2) posunout dopředu a křídlovou matici (15) utáhnout. Odsávací hadici (13) upevnit na adaptéru odsávání (16) na zadní straně přístroje a na hrdle pro odsávání ochrany pilového kotouče (2). Na výstupu (b) adaptéru odsávání (16) je třeba připojit vhodné odsávací zařízení. (obr. 2) Demontáž probíhá v opačném pořadí. Pozor! Před začátkem řezání musí být ochrana pilového kotouče (2) sklopena na řezaný materiál. 7.2. Nastavení dorazu na úhel řezu (obr. 4) Pozor! Vytáhnout sít’ovou zástrčku. Pilový kotouč (4) nastavit na max. hloubku řezu (viz 8.2). Zajišt’ovací rukojet’ (9) povolit.

7.2.1. 0° doraz (obr. 4/5)

Ručním kolem (8) pohybovat doleva, až šipka (17) ukazuje na 0°. Zajišt’ovací rukojet’ (9) lehce utáhnout. Úhel (a) přiložit mezi řezací stolek (1) a pilový kotouč (4). Pokud by úhel nečinil přesně 90°, může být za pomoci imbusového klíče (b) dorazový šroub (18) tak dalece přestaven, až úhel činí přesně 90°. V případě nutnosti zajišt’ovací rukojet’ (9) ještě jednou povolit, aby bylo možné pilový kotouč vykývnout ještě trochu doleva.

7.2.2. 45° doraz (obr. 4/6)

Ručním kolem (8) pohybovat doprava, až šipka (17) ukazuje na 45°. Zajišt’ovací rukojet’ (9) lehce utáhnout. Úhel (C) přiložit mezi řezací stolek (1) a pilový kotouč (4). Pokud by úhel nečinil přesně 45 °, může být přes dorazový šroub (19) dojustován (viz analogicky 7.2.1).

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 56Pozor! Před začátkem řezání vždy zajistit zvolenou polohu úhlu utažením zajišt’ovací rukojeti (9). 7.3. Nastavení roztahovacího klínu (obr. 3/7) Pozor! Vytáhnout sít’ovou zástrčku. Pilový kotouč (4) nastavit na max. hloubku řezu, uvést do polohy 0° a zaaretovat. Demontovat ochranu pilového kotouče (viz 7.1.). Vložku stolku (6) vyjmout (viz 7.4). Oba imbusové šrouby (20) povolit.

7.3.1. Nastavení pro maximální řezy (obr. 7/8)

Roztahovací klín (5) posunout směrem nahoru, až činí vzdálenost mezi stolkem pily (1) a horní hranou roztahovacího klínu (5) cca 10 cm. Vzdálenost mezi pilovým kotoučem (4) a roztahovacím klínem (5) má činit 3-5 mm. Oba imbusové šrouby (20) opět utáhnout a vložku stolku (6) namontovat.

7.3.2. Nastavení pro skryté řezy (obr. 7/8)

Roztahovací klín (5) posunout tak dalece dolů, až je špička roztahovacího klínu 2 mm pod nejhořejší špičkou zubu pily. Vzdálenost mezi roztahovacím klínem (5) a pilovým kotoučem (4) má činit 3-5 mm (viz obr. 8). Oba imbusové šrouby (20) opět utáhnout a vložku stolku (6) namontovat. Pozor! Po provedení skrytého řezu musí být ochranný kryt opět namontován. Pokud necháte roztahovací klín ve spodní poloze, je třeba dbát na to, že se hloubka řezu sníží na cca 65 mm. Nastavení roztahovacího klínu musí být po každé výměně pilového kotouče překontrolováno.

7.4 Výměna vložky stolku (obr. 7a)

Při opotřebování nebo poškození je třeba vložku stolku vyměnit, jinak existuje zvýšené riziko zranění. Ochranu pilového kotouče (2) sejmout. 6 šroubů se zapuštěnou hlavou (34) odstranit. Opotřebovanou vložku stolku (6) směrem nahoru vyjmout. Montáž nové vložky stolku provést v opačném pořadí. 7.5. Výměna pilového kotouče (obr. 9) Pozor! Vytáhnout sít’ovou zástrčku. Pilový kotouč (4) nastavit na max. hloubku řezu. Ochranu pilového kotouče (2) sejmout (viz 7.1.). Vložku stolku (6) vyndat (7.4.). Roztahovací klín (5) odstranit (viz 7.3.). Vnější přírubu (28) pomocí klíče s čelním otvorem (29) zablokovat a šroub se šestihrannou hlavou vyjmout pomocí rozvidleného klíče (30) ve směru chodu pilového kotouče (4) (pozor: levý závit). Pilový kotouč (4) nastavit na minimální hloubku řezu, aby bylo možné ho lehčeji vyndat. Pilový kotouč (4) sejmout z vnitřní příruby a směrem nahoru vytáhnout. Příruby pilového kotouče před montáží nového pilového kotouče pečlivě vyčistit. Nový pilový kotouč v opačném pořadí opět nasadit a utáhnout. Pozor! Dbát na směr chodu, zkosení zubů musí ukazovat ve směru chodu, tzn. dopředu (viz šipka na ochraně pilového kotouče). Roztahovací klín (5), jako též ochranu pilového kotouče (2) opět namontovat a nastavit (viz 7.3.,

Než začnete s pilou opět pracovat, překontrolujte funkčnost ochranných zařízení. 8.0. Obsluha 8.1. Za-/vypínač (obr. 10) Blokovací knoflík (a) posunout nahoru. Kryt (b) odklopit. Stisknutím zeleného tlačítka „1“ (C) je možné pilu zapnout. K vypnutí pily stisknout červené tlačítko „0“ (d). Aby byla pila zajištěna proti nedovolenému zapnutí, může být kryt (b) uzavřen a pomocí visacího zámku zajištěn (e) (dětská pojistka). 8.2. Hloubka řezu (obr. 4) Otáčením ruční kliky (8) může být pilový kotouč (4) nastaven na požadovanou hloubku řezu. Proti směru hodinových ručiček: větší hloubka řezu Ve směru hodinových ručiček: menší hloubka řezu

8.3.1. Výška dorazu (obr. 11 - 14)

Dodaný paralelní doraz (7) disponuje dvěma různě vysokými vodicími plochami. Podle tloušt’ky řezaného materiálu musí být použita dorazová kolejnička (25) podle obr. 11 pro tlustý materiál a podle obr. 12 pro slabý materiál. K přestavění dorazové kolejničky (25) na nižší vodicí plochu musí být uvolněny oba rýhované šrouby (26), aby mohla být dorazová kolejnička (26) uvolněna od držáku (24). Oba rýhované šrouby (26) jednou štěrbinou (27) v dorazové kolejničce (25) vyjmout a do druhé štěrbiny (31) opět zasadit. Dorazovou kolejničku (25) opět namontovat na držák (24). Přestavění na vysokou vodicí plochu musí být provedeno analogicky.

8.3.2. Šířka řezu (obr. 11)

Při podélném řezání dřevěných dílů musí být použit paralelní doraz (7). Paralelní doraz (7) může být namontován na obou stranách řezacího stolku (1). Paralelní doraz (7) musí být nasunut zvenku do vodicí drážky (22) řezacího stolku (1). Použití na levé straně. Pomocí stupnice (23) na řezacím stolku (1) může být paralelní doraz (7) nastaven na požadovaný rozměr. K tomu musí být levá hrana držáku (24) nastavena na požadovaný rozměr na stupnici (23). Otáčením hvězdicového šroubu (12) doprava je paralelní doraz (7) v této poloze upevněn. Při použití na pravé straně je třeba nastavení provést analogicky.

8.3.3. Nastavení délky dorazu (obr. 11/15)

Aby se zabránilo váznutí řezaného materiálu, je dorazová kolejnička (25) v podélném směru posouvatelná. Základní pravidlo: Zadní konec dorazu naráží na myšlenou linii, která začíná přibližně ve středu pilového kotouče a pod 45° probíhá směrem dozadu. Nastavení potřebné šířky řezu - rýhované šrouby (26) povolit a dorazovou kolejničku (25) posunout tak dalece dopředu, až dojde k dotknutí myšlené 45° linie. - Rýhované šrouby (26) opět utáhnout. 8.4. Příčný doraz (obr. 16) Příčný doraz (14) vyndat z držáku a zasunout do drážky (a) řezacího stolku (1). Rýhovaný šroub (32) povolit. Příčný doraz (14) otáčet, až šipka (33) ukazuje na požadovaný úhlový rozměr. Rýhovaný šroub (32) opět utáhnout. Při řezání větších dílů může být příčný doraz (14) prodloužen dorazovou kolejničkou (25) paralelního dorazu (7) (obr. 13). Pozor!! Dorazovou kolejničku (25) neposouvat příliš daleko ve směru pilového kotouče. Vzdálenost mezi dorazovou kolejničkou (25) a pilovým kotoučem (4) by měla činit cca 2 cm. 8.5. Nastavení úhlu (obr. 4) Zajišt’ovací rukojet’ (9) povolit. Ručním kolem (8) otáčet doprava, až ukazatel (17) ukazuje na požadovaný úhlový rozměr stupnice (d). Zajišt’ovací rukojet’ (9) dobře utáhnout. 9.0. Provoz Pozor!! Po každém novém nastavení doporučujeme z důvodů překontrolování nastavených hodnot provést zkušební řez. Po zapnutí pily vyčkat, až pilový kotouč dosáhne svého maximálního počtu otáček, a teprve potom začít řezat. Pozor při nařezávání! 9.1. Provádění podélných řezů (obr. 17) Zde je obrobek proříznut po své délce. Hrana obrobku je tlačena proti paralelnímu dorazu (7), přičemž plochá strana leží na řezacím stolku (1). Ochrana pilového kotouče (2) musí být vždy sklopena na obrobek. Pracovní postoj při podélném řezu nesmí být nikdy v jedné linii s průběhem řezu. Paralelní doraz (7) nastavit příslušně podle výšky obrobku a požadované šířky (viz 8.3). Pilu zapnout. Ruce se semknutými prsty položit ploše na obrobek a obrobek posouvat podél paralelního dorazu (7) do pilového kotouče (4).

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 58 Boční vedení levou nebo pravou rukou (podle polohy paralelního dorazu) pouze po přední hranu ochranného krytu. Obrobek protáhnout vždy až do konce roztahovacího klínu (5). Odpad zůstane na řezacím stolku (1) ležet do té doby, až se pilový kotouč (4) opět nachází v klidové poloze. Dlouhé obrobky zajistit proti přepadnutí na konci řezání (např. odvalovací stojan atd.).

9.1.2. Řezání úzkých obrobků (obr. 18)

Podélné řezy obrobků o šířce menší než 120 mm musí být bezpodmínečně prováděny za použití posuvné tyče (3). Posuvná tyč je v rozsahu dodávky. Opotřebovanou nebo poškozenou posuvnou tyč okamžitě vyměnit.

9.1.3. Řezání velmi úzkých obrobků (obr. 19)

Pro podélné řezy velmi úzkých obrobků o šířce 30 mm a méně je bezpodmínečně nutné používat posuvné dřevo (a). Přitom je třeba upřednostnit nízkou vodicí plochu paralelního dorazu. Posuvné dřevo není v rozsahu dodávky! (K dostání v příslušných odborných obchodech). Opotřebované posuvné dřevo včas nahradit.

9.1.4. Provádění skrytých řezů (obr. 20)

Díky odnímatelné ochraně pilového kotouče a plynulému nastavení hloubky řezu 0 - 76 mm jsou možné skryté a drážkovací řezy. Ochranu pilového kotouče (2) odstranit (viz 7.1.). Roztahovací klín (5) nastavit na skrytý řez (viz

Nastavit požadovanou hloubku řezu (8.2.). Paralelní doraz (7) namontovat vpravo od pilového kotouče a nastavit ho na potřebnou šířku (8.3.). Obrobek posouvat do pilového kotouče (4). Přitom je třeba dbát na to, aby obrobek pevně ležel na řezacím stolku (1). Pořadí řezu je třeba zvolit tak, aby odříznuté lišty odpadávaly na levé straně pilového kotouče, aby se zabránilo sevření mezi dorazem a pilovým kotoučem (Nebezpečí zpětného vrhání). Po ukončení řezání musí být ochrana pilového kotouče (2) neprodleně namontována zpět.

9.1.5. Provádění šikmých řezů (obr. 21)

Šikmé řezy jsou prováděny zásadně za použití paralelního dorazu (7). Pilový kotouč (4) nastavit na požadovaný úhlový rozměr (viz 8.5.). Paralelní doraz (7) nastavit podle šířky a výšky obrobku. Řez provést odpovídajíc šířce obrobku. (viz

9.2. Provádění příčných řezů (obr. 22) Příčný doraz (14) nasunout do jedné z obou drážek (a) řezacího stolku (1) a nastavit na požadovaný úhlový rozměr (viz 8.4.). Pokud má být pilový kotouč (4) nastaven ještě také šikmo, pak je třeba použít tu drážku, která nepřivede Vaši ruku a příčný doraz do kontaktu s ochranou pilového kotouče. V případě potřeby použít dorazovou kolejničku (25). Obrobek tlačit pevně proti příčnému dorazu (14). Pilu zapnout. Příčný doraz (14) a obrobek posouvat ve směru pilového kotouče a provést řez. Pozor! Držte vždy vedený obrobek, nikdy volný obrobek, který je uřezáván. Příčný doraz (14) posunout dopředu vždy tak dalece, až je obrobek úplně přeříznut. Pilu opět vypnout. Odpad odstranit teprve tehdy, když je pilový kotouč zastaven. 10.0. Údržba Pozor! Vytáhnout sít’ovou zástrčku. Prach a nečistoty ze stroje pravidelně odstraňovat. Čištění nejlépe provádět jemným kartáčkem nebo hadrem. K čištění plastu nepoužívejte žíravé prostředky. 11.0. Objednání náhradních dílů Při objednávce náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo výrobku přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu

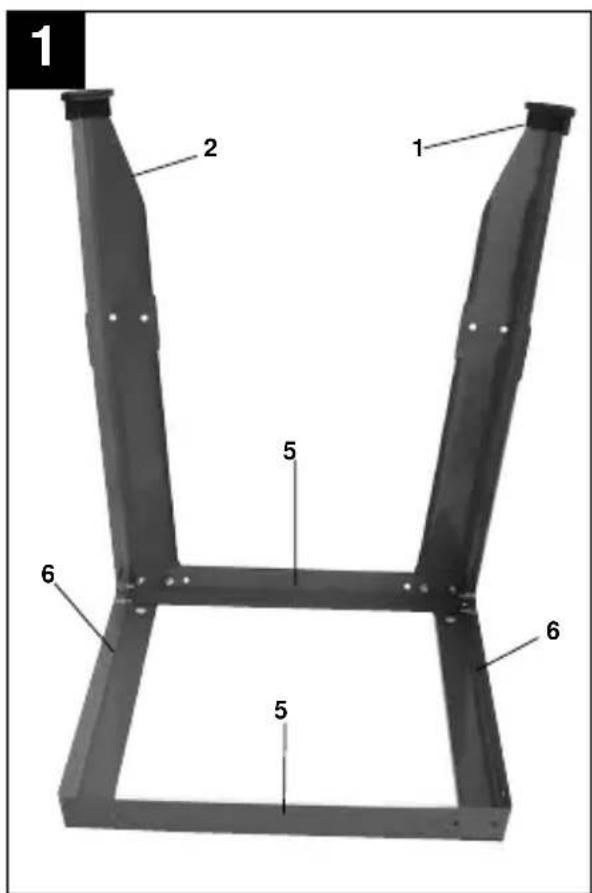

Podélné a příčné vzpěry (5/6) položit na podložku. Čtyři nohy (2) lehce připevnit pomocí šroubů se šestihrannou hlavou a pojistných matic na podélné a příčné vzpěry (5/6). Poté lehce sešroubovat čtyři středové vzpěry (3)s nohama (2) a nastrčit čtyři koncové čepičky (1).

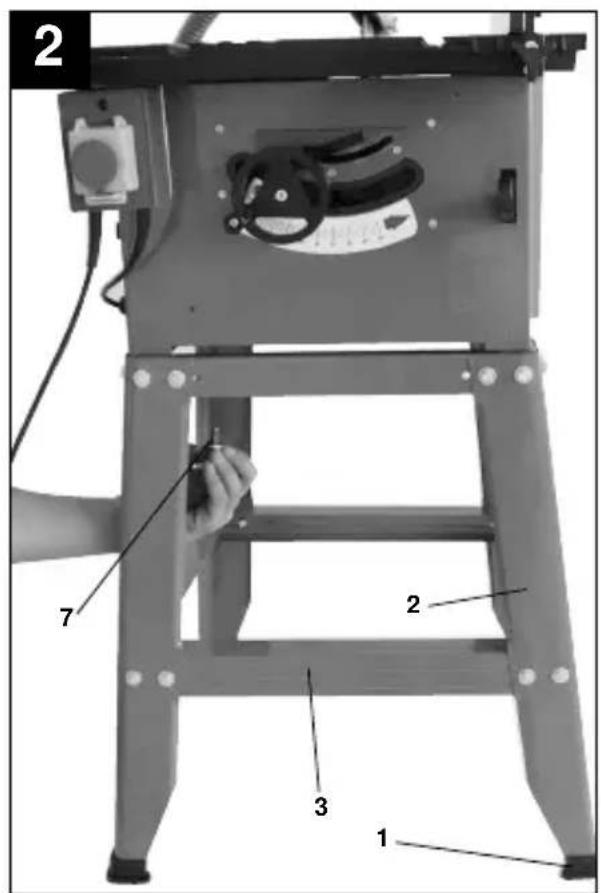

2. Připevnění pily na podstavec (obr. 2)

Podstavec otočit a postavit na zem. Pilu postavit na podstavec a pomocí šroubů se šestihrannou hlavou (7) pevně přišroubovat. Poté veškeré šrouby a matice podstavce pevně utáhnout.

3. Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvéstnásledující údaje: Typ přístroje Číslo výrobku přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu.

Návod na rozšíření a prodloužení stolku art. č.: 43.105.15

2 x rozšíření stolku 43.105.15.01 1 x prodloužení stolku 43.105.15.02 4 x podpěra krátká 43.105.15.03 2 x podpěra dlouhá 43.105.15.04 1 x montážní materiál 43.105.15.05

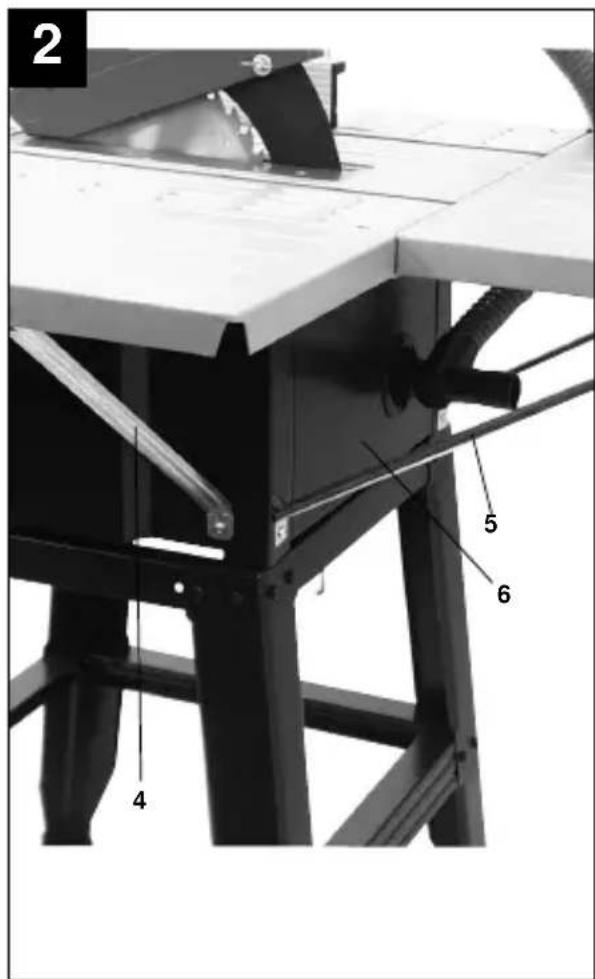

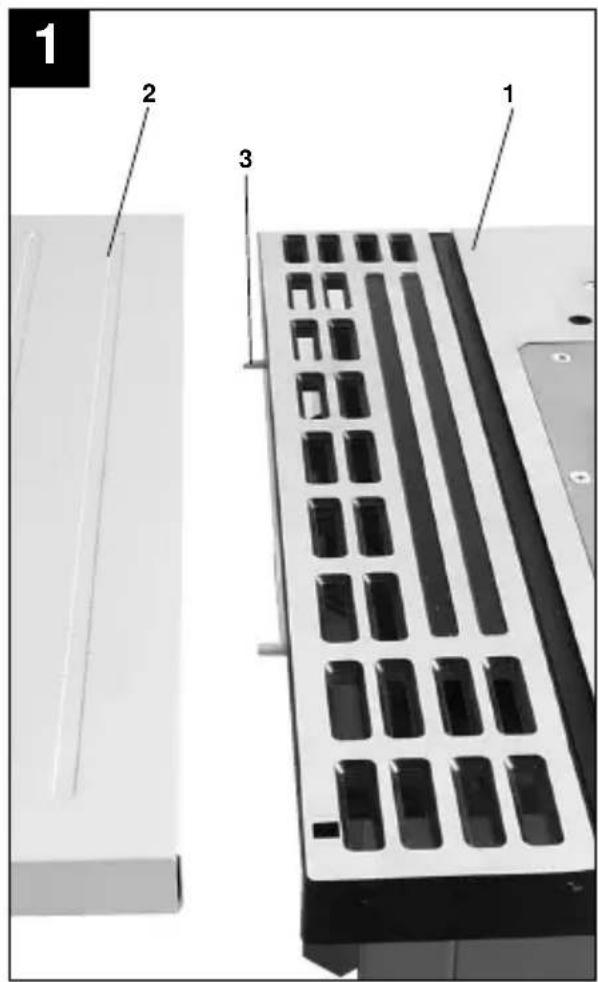

Rozšíření a prodloužení stolku (2) volně připevnitpomocí šroubů (1) a samojisticích matic na řezacím stolku (1) (obr. 1). Podpěry (4/5) volně přišroubovat na těleso (6) pily a na rozšíření a prodloužení stolku. (krátké podpěry (4) pro rozšíření, dlouhé podpěry (5) proprodloužení) Prodloužení a rozšíření stolku vyrovnat do jednéroviny s řezacím stolkem (1). Poté veškeré šrouby utáhnout.

3. Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvéstnásledující údaje: Typ přístroje Číslo výrobku přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu.

Záruční doba začíná dnem koupě a činí 5 rok. Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti. K tomu potřebné náhradní díly a pracovní doba nebudou účtovány. Záruka se nevztahuje na následné škody. Váš zákaznický servis
