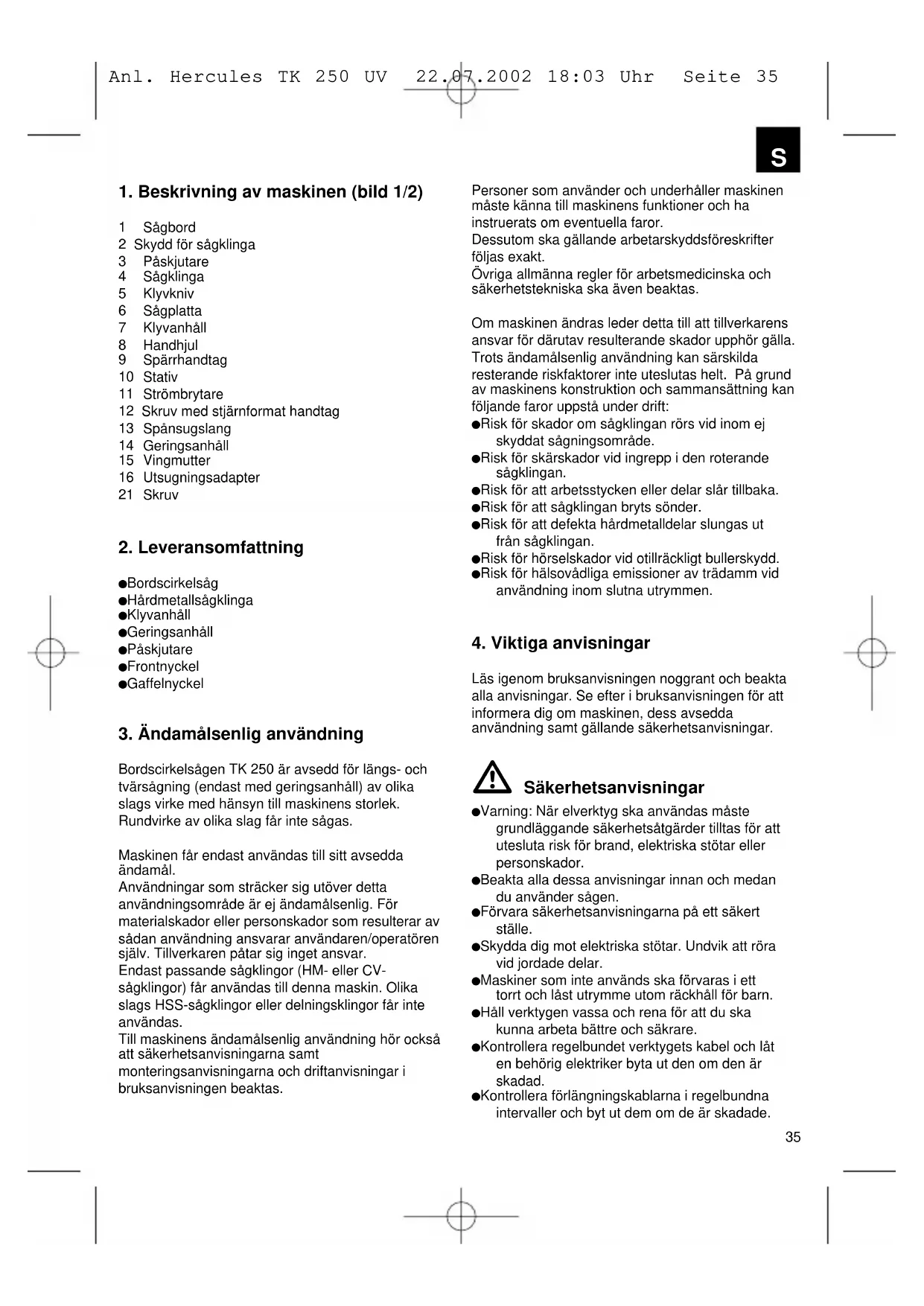

1. Beskrivning av maskinen (bild 1/2)

1 Sågbord 2 Skydd för sågklinga 3 Påskjutare 4 Sågklinga 5 Klyvkniv 6 Sågplatta 7 Klyvanhåll 8 Handhjul 9 Spärrhandtag 10 Stativ 11 Strömbrytare 12 Skruv med stjärnformat handtag 13 Spånsugslang 14 Geringsanhåll 15 Vingmutter 16 Utsugningsadapter 21 Skruv

2. Leveransomfattning

Bordscirkelsåg Hårdmetallsågklinga Klyvanhåll Geringsanhåll Påskjutare Frontnyckel Gaffelnyckel

3. Ändamålsenlig användning

Bordscirkelsågen TK 250 är avsedd för längs- och tvärsågning (endast med geringsanhåll) av olika slags virke med hänsyn till maskinens storlek. Rundvirke av olika slag får inte sågas. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenlig. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar. Endast passande sågklingor (HM- eller CV- sågklingor) får användas till denna maskin. Olika slags HSS-sågklingor eller delningsklingor får inte användas. Till maskinens ändamålsenlig användning hör också att säkerhetsanvisningarna samt monteringsanvisningarna och driftanvisningar i bruksanvisningen beaktas. Personer som använder och underhåller maskinen måste känna till maskinens funktioner och ha instruerats om eventuella faror. Dessutom ska gällande arbetarskyddsföreskrifter följas exakt. Övriga allmänna regler för arbetsmedicinska och säkerhetstekniska ska även beaktas. Om maskinen ändras leder detta till att tillverkarens ansvar för därutav resulterande skador upphör gälla. Trots ändamålsenlig användning kan särskilda resterande riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift: Risk för skador om sågklingan rörs vid inom ej skyddat sågningsområde. Risk för skärskador vid ingrepp i den roterande sågklingan. Risk för att arbetsstycken eller delar slår tillbaka. Risk för att sågklingan bryts sönder. Risk för att defekta hårdmetalldelar slungas ut från sågklingan. Risk för hörselskador vid otillräckligt bullerskydd. Risk för hälsovådliga emissioner av trädamm vid användning inom slutna utrymmen.

4. Viktiga anvisningar

Läs igenom bruksanvisningen noggrant och beakta alla anvisningar. Se efter i bruksanvisningen för att informera dig om maskinen, dess avsedda användning samt gällande säkerhetsanvisningar. Säkerhetsanvisningar Varning: När elverktyg ska användas måste grundläggande säkerhetsåtgärder tilltas för att utesluta risk för brand, elektriska stötar eller personskador. Beakta alla dessa anvisningar innan och medan du använder sågen. Förvara säkerhetsanvisningarna på ett säkert ställe. Skydda dig mot elektriska stötar. Undvik att röra vid jordade delar. Maskiner som inte används ska förvaras i ett torrt och låst utrymme utom räckhåll för barn. Håll verktygen vassa och rena för att du ska kunna arbeta bättre och säkrare. Kontrollera regelbundet verktygets kabel och låt en behörig elektriker byta ut den om den är skadad. Kontrollera förlängningskablarna i regelbundna intervaller och byt ut dem om de är skadade. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 35S

Använd endast förlängningskablar som är godkända och märkta för användning utomhus. Var medveten om vilket arbete du avser att utföra. Genomför dina arbetsuppgifter på ett rationellt sätt. Använd inte verktyget om du är trött. Använd inte verktyget om strömbrytaren inte kan slås till eller ifrån. Varning! Om andra insatsverktyg eller annat tillbehör används finns det risk för att du skadas. Dra alltid ut stickkontakten före alla inställnings- och underhållsarbeten. Se till att alla personer som ska arbeta med maskinen har tillgång till säkerhetsanvisningarna. Använd inte sågen till att såga ved. Kapa inte runt virke med maskinen. Akta! På grund av den roterande sågklingan föreligger risk för skador på händer och fingrar. Maskinen är utrustad med en säkerhetsbrytare (11) som förhindrar att maskinen kopplas in automatiskt efter strömavbrott. Kontrollera före driftstart att nätspänningen stämmer överens med uppgifterna på typskylten. Om en förlängningskabel måste användas, så måste du först kontrollera att ledararean är tillräcklig för sågens strömförbrukning. Minsta ledararea 1 mm

Rulla alltid av all kabel från kabeltrumman innan du ansluter den till maskinen. Bär inte sågen i nätkabeln. Kontrollera nätkabeln. Använd inga olämpliga eller skadade nätkablar. Dra inte i kabeln för att ta ut stickkontakten ur vägguttaget. Skydda kabeln mot värme, olja och vassa kanter. Utsätt inte sågen för regn och använd inte maskinen i fuktig eller våt omgivning. Se till att belysningen är tillräcklig. Såga aldrig i närheten av brännbara vätskor eller gaser. Bär lämpliga arbetskläder! Löst sittande kläder eller smycken kan fastna i den roterande sågklingan. Vi rekommenderar att du bär halkfria skor om du arbetar utomhus. Bär hårnät om du har långt hår. Undvik onormala kroppshållningar. Användaren måste vara minst 18 år. Personer som är i yrkesbildning kan vara minst 16 år, dock hållas under uppsikt. Se till att inga barn vistas i närheten av maskinen om den har anslutits till nätet. Se till att arbetsplatsen är ren från virkesavfall och kringliggande delar. Dålig ordning inom ditt arbetsområde kan förorsaka olyckor. Låt inga andra personer, särskilt barn, röra vid verktyget eller nätkabeln. Se till att dessa inte vistas i närheten av din arbetsplats. Personer som arbetar vid maskinen får inte distraheras. Beakta motorns och sågklingans rotationsriktning. Efter att drivningen har kopplats ifrån får sågklingan (4) under inga som helst omständigheter bromsas i förtid genom att man trycker på klingans sidor. Montera endast in vassa sågklingor (4) som inte är spruckna eller deformerade. Använd inga sågklingor (4) av höglegerat snabbstål (HSS-stål). De verktyg som monteras på maskinen måste uppfylla kraven i prEN 847-1:1996. Byt ut defekta sågklingor (4) omgående. Använd inga sågklingor om dess parametrar avviker från uppgifterna i denna bruksanvisning. Den rörliga skyddskåpan (2) får inte klämmas fast i öppet läge. Säkerhetsanordningarna (2, 5) på maskinen får inte demonteras eller göras overksamma. Klyvkniven (5) är en viktig skyddsanordning som styr arbetsstycket. Dessutom ska den förhindra att sågningsfogen sluter sig bakom sågklingan eller att arbetsstycket slungas tillbaka. Beakta klyvknivens tjocklek. Klyvkniven får inte inte vara tunnare än sågklingans stomme och inte bredare än sågningsfogen. Vid varje arbetsprocedur måste skyddskåpan (2) sänkas ned över arbetsstycket. Vid längssågning av smala arbetsstycken (bredd under 120 mm) måste en påskjutare (3) tvunget användas. Såga inga arbetsstycken som är så små att du inte kan hålla dem säkert med handen. Varning! Denna såg får inte användas till ansatssågningar. Stå alltid vid sidan om sågklingan när du arbetar. Belasta inte maskinen så högt att den stannar. Tryck alltid arbetsstycket ordentligt mot arbetsplattan (1). Se till att avsågade virkesdelar inte fastnar i sågklingans tänder och slungas ut. Ta aldrig bort löst splitter, spån eller fastklämda virkesdelar medan sågklingan roterar. Koppla alltid ifrån maskinen innan du åtgärdar störningar eller tar bort fastklämda virkesdelar. - Dra först ut stickkontakten -.... Byt ut sågplattan (6) om sågspalten har sågats upp. - Dra först ut stickkontakten -.... Bestyckning samt inställnings-, mätnings- och rengöringsarbeten får endast utföras om motorn har kopplats ifrån. - Dra först ut stickkontakten Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 36S

Kontrollera innan du kopplar in verktyget att nycklar och inställningsverktyg har tagits bort. Koppla ifrån motorn och dra ut stickkontakten innan du lämnar arbetsplatsen. Se till att samtliga skydds- och säkerhetsanordningar återmonteras omedelbart efter att reparation eller underhåll har avslutats. Beakta tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i tekniska data. Beakta gGällande arbetarskyddsföreskrifter och övriga, allmänt erkända säkerhetstekniska regler. Beakta anvisningshäften från branschorganisationen (VBG 7j). Anslut alltid en spånsugsanordning innan du använder maskinen. För att undvika skador från kringflygande sågavfall får sågen endast användas med en lämplig spånsug eller en normal industridammsugare. Bordscirkelsågen måste anslutas till ett jordat 230 V vägguttag med en säkring som uppgår till minst 10 A. Använd inga prestandasvaga maskiner för krävande arbeten. Använd endast kabeln till de ändamål den är avsedd för! Se till att du står stabilt och alltid håller balansen. Kontrollera om verktyget är skadat! Innan du fortsätter att använda maskinen måste skyddsanordningar och lätt skadade delar kontrolleras noggrant med avseende på fullgod och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar på avsett vis och inte klämmer eller är skadade. Samtliga delar måste vara rätt monterade och uppfylla alla krav för att garantera säker drift av verktyget. Skadade skyddsanordningar eller andra delar måste repareras eller bytas ut av en auktoriserad verkstad, såvida inte annat anges i denna bruksanvisning. Låt en kundtjänstverkstad byta ut defekta brytare. Detta verktyg uppfyller gällande säkerhetsbestämmelser. Reparationer får endast utföras av en behörig elektriker, varvid original- reservdelar ska användas. I annat fall finns det risk för att användaren kommer till skada. Använd ögonskydd Använd hörselskydd Använd dammskydd Bulleremissionsvärden Drift Tomgång Ljudtrycksnivå LPA 105,0 dB(A) 93,0 dB(A) Ljudeffektnivå LWA 114,6 dB(A) 102,6 dB(A) De angivna värdena är emissionsvärden och måste därför inte tvunget motsvara säkra arbetsplatsvärden. Även om det finns ett samband mellan emissions- och immissionsnivåer, är det inte möjligt att utifrån dessa värden härleda om ytterligare försiktighetsåtgärder är nödvändiga eller ej. Faktorer som kan påverka den aktuella immissionsnivån vid arbetsplatsen kan t ex vara hur lång tid som inverkan föreligger, arbetsrummets form, andra bullerkällor osv. , t ex antal maskiner och andra angränsande arbetsprocesser. De tillförlitliga arbetsplatsvärdena kan även variera från land till land. Denna information syftar dock till att hjälpa användaren att bättre uppskatta vilka faror och risker som föreligger.

Växelströmsmotor 230V 50Hz Effekt P 1500 Watt Tomgångsvarvtal n 0 4000 min

Hårdmetallsågklinga Ø 250 x Ø 30 x Ø 3,2 mm Antal tänder 36 Bordets storlek 625 x 463 mm Såghöjd max 76 mm / 90° 63 mm / 45° Höjdinställning steglöst 0 - 76 mm Svängbart bord steglöst 0° - 45° Uttag för spånutsugning Ø 36 mm Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 37S

Packa upp bordscirkelsågen och kontrollera om den ev. har skadats i transporten. Se till att maskinen står stabilt, dvs. fastskruvad på en arbetsbänk, ett fast stativ eller liknande. Innan maskinen tas i drift måste alla skydd och säkerhetsanordningar ha monterats på avsett vis. Sågklingan måste kunna rotera fritt. Var uppmärksam på främmande föremål, t ex spik eller skruv, om virket som ska sågas redan har bearbetats. Innan du slår på maskinen med strömbrytaren måste du övertyga dig om att sågklingen är rätt monterad och att de rörliga delarna inte klämmer. Övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data innan du ansluter maskinen till vägguttaget.

Varning! Dra alltid ut stickkontakten om du ska underhålla, bestycka eller ställa in cirkelsågen.

7.1 Montera / demontera sågklingans skydd

(bild 3) Fatta tag i skyddet (2) med handen och lossa på vingmuttern (15). Sätt skyddet (2) på klyvkniven (5) så att skruven (21) passar in i klyvknivens (5) skåra (a). Skjut skyddet (2) framåt och dra sedan åt vingmuttern (15). Anslut spånsugslangen (13) till utsugningsadaptern (16) på maskinens baksida och till skyddets (2) utsugningsrör. Anslut en lämplig spånsug vid utsugningsadapterns (16) utgång (b). (bild 2) Demontera i omvänd ordningsföljd. Varning! Innan du börjar såga måste sågklingans skydd (2) sänkas ned mot arbetsstycket. 7.2. Ställa in anhåll för sågvinkel (bild 4) Varning! Dra ut stickkontakten! Ställ sågklingan (4) på maximalt sågdjup. (se 8.2) Lossa på spärrhandtaget (9).

7.2.1. 0°- anhåll (bild 4/5)

Vrid på handhjulet (8) åt vänster tills pilen (17) står på 0°. Dra åt spärrhandtaget (9) en aning. Sätt in vinkeln (a) mellan sågbord (1) och sågklinga (4). Om vinkeln inte är exakt 90° så kan anhållsskruven (18) ställas in med en inbuss- nyckel (b) tills vinkeln uppgår till exakt 90°. Lossa på spärrhandtaget (9) vid behov för att svänga sågklingan ytterligare åt vänster.

7.2.2. 45°- anhåll (bild 4/6)

Vrid på handhjulet (8) åt höger tills pilen (17) står på 45°. Dra åt spärrhandtaget (9) en aning. Sätt in vinkeln (c) mellan sågbord (1) och sågklinga (4). Om vinkeln inte är exakt 45 ° så kan denna justeras i efterhand med anhållsskruven (19) (se beskrivningen under punkt 7.2.1.) Varning! Fixera alltid det inställda vinkelläget genom att spänna åt spärrhandtaget (9) innan du börjar såga. 7.3. Ställa in klyvkniven (bild 3/7) Varning! Dra ut stickkontakten! Ställ in sågklingan (4) på maximalt sågdjup och i läget 0° samt arretera därefter. Demontera sågklingans skydd (se 7.1). Ta ut sågplattan (6) (se 7.4). Lossa på de båda inbuss-skruvarna (20).

7.3.1. Inställning för maximal sågning (bild 7/8)

Skjut klyvkniven (5) uppåt tills avståndet mellan sågbordet (1) och klyvknivens ovankant (5) uppgår till ca 10 cm. Avståndet mellan sågklingan (4) och klyvkniven (5) bör uppgå till 3-5 mm. Dra åt de båda inbuss-skruvarna (20) på nytt och montera sågplattan (6).

7.3.2. Inställning för dold sågning (bild 7/8)

Skjut klyvkniven (5) så långt nedåt tills klyvknivsspetsen befinner sig 2 mm under sågklingans översta tandspets. Avståndet mellan klyvkniven (5) och sågklingan (4) bör uppgå till 3-5 mm. Dra åt de båda inbuss-skruvarna (20) på nytt och montera sågplattan (6). Varning! Montera fast skyddskåpan på nytt efter att du har utfört den dolda sågningen. Om du låter klyvkniven stå kvar i det lägsta läget måste du tänka på att sågdjupet då minskas till ca 65 mm. Kontrollera klyvknivens inställning varje gång du har bytt ut sågklingan. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 38S

7.4 Byta ut sågplattan (bild 7a)

Byt ut sågplattan om den är sliten eller skadad, eftersom det annars finns risk för personskador. Ta av skyddet (2) till sågklingan. Ta bort de sex försänkta skruvarna (34). Lyft upp den slitna sågplattan (6). Montera den nya sågplattan i omvänd ordningsföljd. 7.5. Byta ut sågklingan (bild 9) Varning! Dra ut stickkontakten! Ställ sågklingan (4) på maximalt sågdjup. Ta av sågklingans skydd (2) (se 7.1). Ta ut sågplattan (6) (se 7.4). Ta bort klyvkniven (5) (se 7.3). Spärra ytterflänsen (28) med frontnyckeln (29) och skruva ut sexkantskruven med gaffelnyckeln (30) i sågklingans (4) rotationsriktning. Ställ in sågklingan (4) på minimalt sågdjup för att den ska kunna tas ut lättare. Ta av sågklingan (4) från innerflänsen och ta sedan ut den uppåt. Rengör sågklingans (4) fläns noggrant innan du monterar den nya sågklingan. Sätt in den nya sågklingan i omvänd ordningsföljd och dra sedan åt Varning! Beakta rotationsriktningen. Tändernas sågvinkel måste vara i rotationsriktningen, dvs. framåt (se pilen på kåpan). Montera klyvkniven (5) samt skyddet (2) på nytt och ställ sedan in (se 7.3, 7.1). Kontrollera att alla skyddsanordningar är funktionsdugliga innan du fortsätter att använda sågen. 8.0. Användning 8.1. Strömbrytare (bild 10) Tryck låsknappen (a) uppåt. Fäll upp locket (b). Tryck på den gröna knappen „1“ (C) för att koppla in sågen. Tryck på den röda knappen „0“ (d) för att koppla ifrån sågen på nytt. Om du vill skydda sågen mot att kopplas in av obehöriga kan du stänga locket (b) och därefter säkra det med ett hänglås (e). (barnsäkring) 8.2. Sågdjup (bild 4) Vrid på handhjulet (8) för att ställa in sågklingan (4) på avsett sågdjup. Motsols: störresågdjup Medsols: mindresågdjup 8.3. Klyvanhåll

8.3.1. Anhållshöjd (bild 11 - 14)

Det bifogade klyvanhållet (7) har två olika höga styrningsytor. Beroende på tjockleken i materialet som ska sågas, måste anhållslisten (25) som visas i bild 11 användas för tjockt material och listen i bild 12 användas för tunt material. För att ändra anhållslisten (25) till den lägre styrningsytan måste de båda räffelskruvarna (26) lossas för att anhållslisten (25) ska kunna tas av från hållaren (24). Ta ut de båda räffelskruvarna (26) genom det ena spåret (27) i anhållslisten (25) och sätt sedan in dem i det andra spåret (31). Montera anhållslisten (25) på hållaren (24) på nytt. Ställ in till den övre styrningsytan på samma sätt.

8.3.2. Sågbredd (bild 11)

Använd klyvanhållet (7) vid längssågning av virke. Klyvanhållet (7) kan monteras på båda sidorna av sågbordet (1). Skjut in klyvanhållet (7) i sågbordets (1) styrskåra (22) från utsidan. Användning på vänster sida - Ställ in klyvanhållet (7) på avsett mått med hjälp av skalan (23) på sågbordet (1). - För detta ändamål måste hållarens (24) vänstra kant först ställas in på avsett mått på skalan (23). - Vrid på skruven med det stjärnformade handtaget (12) åt höger för att klämma fast klyvanhållet (7) i detta läge. Ställ in klyvanhållet på samma sätt om du vill använda det på höger sida.

8.3.3. Ställa in anhållslängd (bild 11/15)

För att undvika att arbetsstycket kläms fast kan anhållslisten (25) förskjutas i längdled. Tumregel: Den bakre delen av anhållet ligger emot en teoretisk linje som börjar ungefär i sågklingans mitt och löper bakåt under 45°. Ställ in den erforderliga sågbredden - Lossa på räffelskruvarna (26) och förskjut anhållslisten (25) så långt tills den teoretiska 45°- linjen vidrörs. - Dra åt räffelskruvarna (26) på nytt. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 39S

8.4. Geringsanhåll (bild 16) Ta ut geringsanhållet (14) ur fästet och skjut in det i sågbordets (1) skåra (a). Lossa på räffelskruven (32). Vrid på geringsanhållet (14) tills pilen (33) står på avsett vinkelmått. Dra åt räffelskruven (32) på nytt. Om du sågar större arbetsstycken kan geringsanhållet (14) förlängas med klyvanhållets (7) anhållslist (25) (bild 13). Varning! Skjut inte anhållslisten (25) för långt mot sågklingan. Avståndet mellan anhållslisten (25) och sågklingan (4) bör uppgå till ca 2 cm. 8.5. Ställa in vinkeln (bild 4) Lossa på spärrhandtaget (9). Skjut handhjulet (8) åt höger tills visaren (17) står på det avsedda vinkelmåttet på skalan (d). Dra åt spärrhandtaget (9) ordentligt. 9.0. Drift Varning! Efter varje ny inställning rekommenderar vi att du gör en provsågning för att kontrollera att måtten som har ställts in verkligen stämmer. Efter att du har kopplat in sågen måste du vänta tills sågklingan har nått sitt maximala varvtal innan du börjar såga. Var försiktig vid insågning! 9.1. Utföra längssågning (bild 17) Vid längssågning sågas ett arbetsstycke igenom i hela sin längd. Tryck arbetsstyckets ena kant mot klyvanhållet (7) medan den platta sidan ligger på sågbordet (1). Skyddet (2) till sågklingan måste alltid vara sänkt över arbetsstycket. Vid längssågning får du aldrig stå i linje med sågriktningen. Ställ in klyvanhållet (7) med hänsyn till arbetsstyckets höjd och den avsedda bredden. (se 8.3) Koppla in sågen. Håll med handflatorna med fingrarna stängda på arbetsstycket och skjut arbetsstycket längs med klyvanhållet (7) och vidare in i sågklingan (4). Styr i sidled med vänster eller höger hand (beroende på var klyvanhållet är placerat) fram till skyddskåpans framkant. Skjut alltid igenom hela arbetsstycket fram till klyvknivens (5) slut. Låt virkesavfallet ligga kvar på sågbordet (1) tills sågklingan (4) har stannat helt. Spänn fast långa arbetsstycken för att förhindra att de tippar vid slutet av sågningen (använd t ex rullstativ eller liknande).

9.1.2. Såga smala arbetsstycken (bild 18)

Om arbetsstycken som är smalare än 120 mm ska sågas på längden måste en påskjutare (3) tvunget användas. En påskjutare ingår i leveransen. Byt genast ut påskjutaren om den är sliten eller skadad.

9.1.3. Såga mycket smala arbetsstycken (bild 19)

Om mycket smala arbetsstycken, dvs med en bredd under 30 mm, ska sågas på längden måste en skjutplatta (a) tvunget användas. Välj helst klyvanhållets lägre styrningsyta. Skjutplattan ingår inte i leveransen! (Kan erhållas i din specialbutik) Byt ut skjutplattan om den är sliten.

9.1.4. Utföra dold sågning (bild 20)

Både dolda sågningar och spårsågningar är möjliga eftersom sågklingans skydd kan demonteras och såghöjden dessutom är steglöst inställbar mellan 0 och 76 mm. Ta av sågklingans skydd (2) (se 7.1). Ställ in klyvkniven (5) för dold sågning (se 7.3.2). Ställ in avsett sågdjup (8.2). Montera klyvanhållet (7) till höger om sågklingan och ställ in på avsedd bredd (8.3.). Skjut in arbetsstycket i sågklingan (4). Se till att arbetsstycket ligger emot sågbordet (1) ordentligt. Välj en sådan sågningsföljd att de ursågade listerna faller av på sågklingans vänstra sida för att förhindra att de kläms fast mellan anhåll och sågklinga. (risk för rekyler) Efter att du har sågat färdigt måste sågklingans (2) skydd omedelbart monteras fast igen.

9.1.5. Utföra snedsågning (bild 21)

Använd alltid klyvanhållet (7) när du utför snedsågningar. Ställ sågklingan (4) på avsett vinkelmått. (se 8.5) Ställ in klyvanhållet (7) beroende på arbetsstyckets bredd och höjd. Utför sågningen med hänsyn till arbetsstyckets bredd (se 9.1.2 och 9.1.3). 9.2. Utföra kapsågning (bild 22) Skjut in geringsanhållet (14) i ett av sågbordets (1) båda spår (a) och ställ sedan in det på avsett vinkelmått. (se 8.4) Om sågklingan (4) dessutom Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 40S

ska snedställas, måste samma spår användas som ska förhindra att din hand och geringsanhållet kommer i kontakt med sågklingans skydd. Använd anhållslisten (25) vid behov. Tryck arbetsstycket ordentligt mot geringsanhållet (14). Koppla in sågen. Skjut geringsanhållet (14) och arbetsstycket mot sågklingan för att utföra sågningen. Varning! Håll alltid fast arbetsstycket som förs framåt, inte den del som ska sågas av. Skjut alltid geringsanhållet (14) så långt framåt tills arbetsstycket har sågats igenom helt. Koppla ifrån sågen på nytt. Ta inte bort virkesavfallet förrän sågklingan har stannat helt. 10.0. Underhåll Varning! Dra ut stickkontakten! Ta bort damm och smuts från maskinen i regelbundna intervaller. Rengör helst med en fin borste eller med en tygduk. Använd inga frätande medel när du rengör plastdelarna. 11.0. Reservdelsbeställning Ange följande uppgifter när du beställer reservdelar: Maskintyp Maskinens artikelnummer Maskinens ID-nr. Reservdelsnumret för reservdelen Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 41S

Anvisningar för underställ Art.-nr.: 43.105.10

1. Montera underställ (bild 1/2)

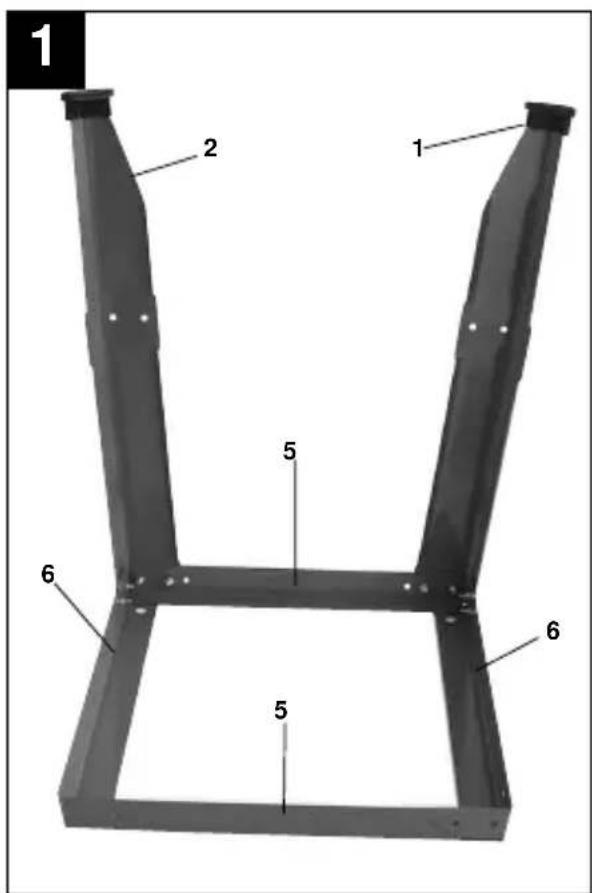

Lägg längs- och tvärbalkarna (5/6) på ett underlag. Fäst de fyra stativbenen (2) med sexkantskruvar och säkerhetsmuttrar löst i längs- och tvärbalkarna (5/6). Skruva därefter fast de fyra balkarna (3) löst i mitten av stativbenen (2) och sätt på de fyra golvskydden (1).

2. Fästa bordssågen på understället

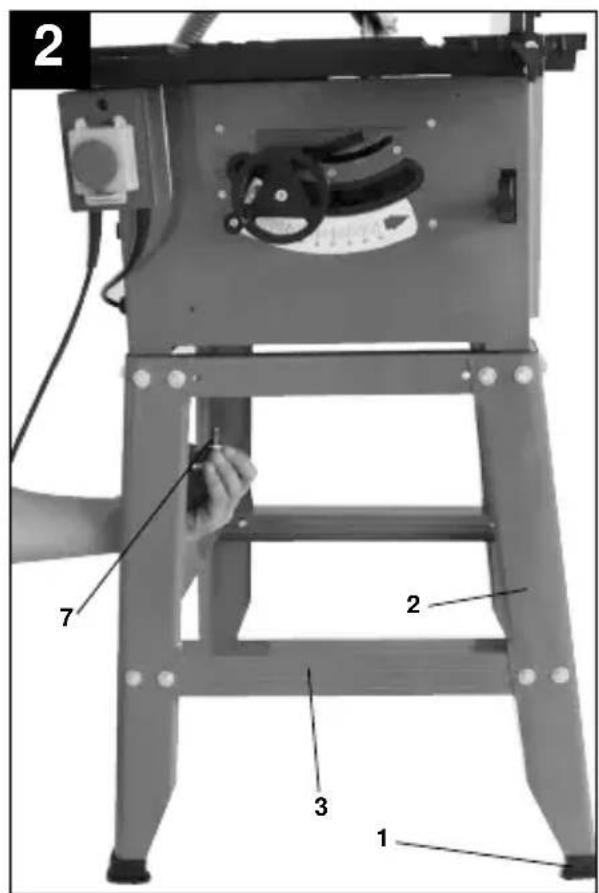

(bild 2) Vrid runt understället och ställ det på golvet. Ställ sågen på understället och skruva fast ordentligt med sexkantskruvarna (7). Dra därefter åt alla skruvar och muttrar i understället.

3. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar: Maskintyp Maskinens artikelnummer Maskinens ID-nr. Reservdelsnumret för reservdelen

Anvisningar för bordsbreddningsdel och -förlängningsdel Art.-nr.: 43.105.15

1. Leveransomfattning

2 st. bordbreddningsdel 43.105.15.01 1 st. bordsförlängningsdel 43.105.15.02 4 st. stöd kort 43.105.15.03 2 st. stöd lång 43.105.15.04 1st. monteringsmaterial 43.105.15.05

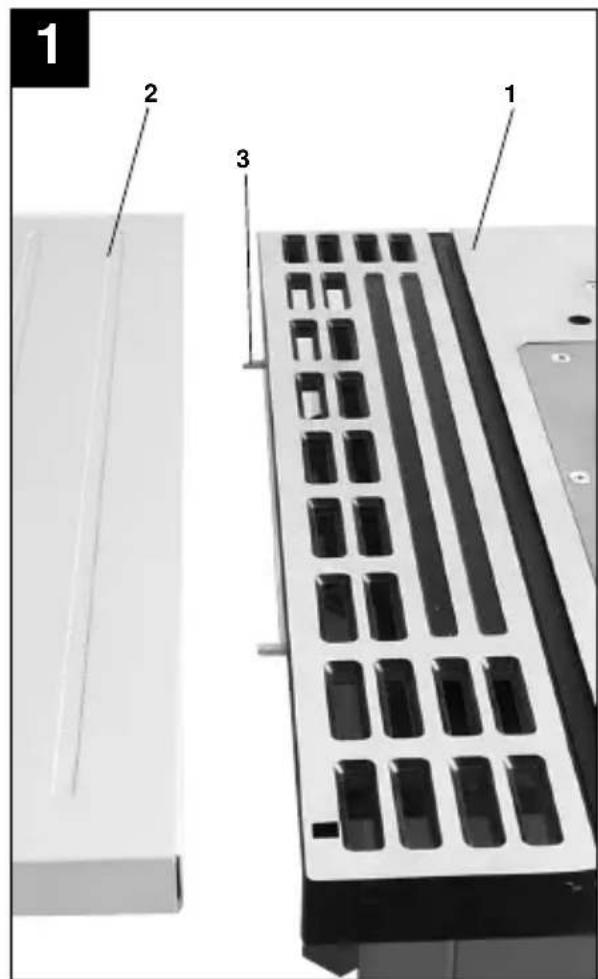

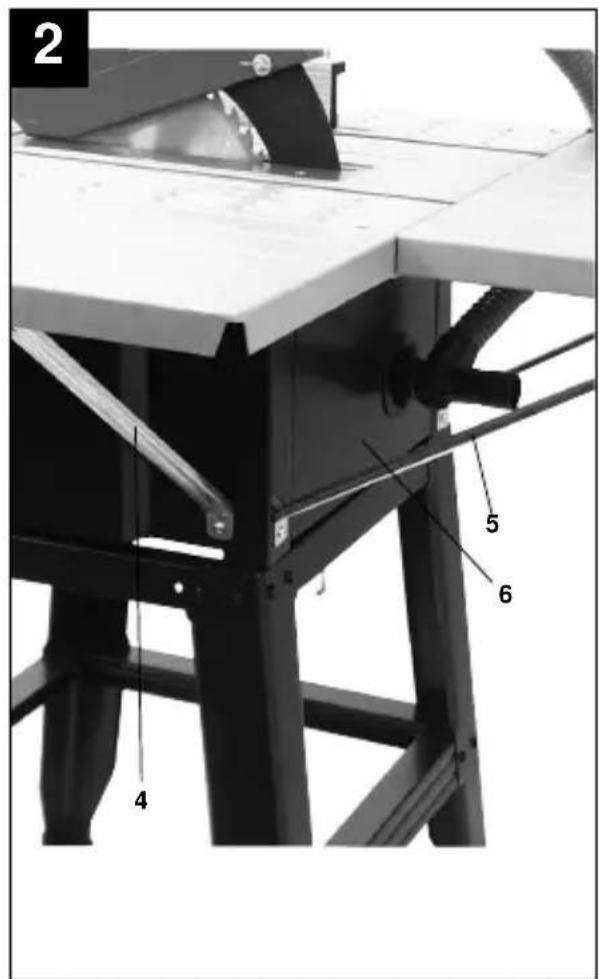

Fäst bordsbreddningsdelen och förlängningen (2) löst vid sågbordet (1) med skruvarna (3) och låsmuttrarna. (bild 1) Skruva fast stöden (4/5) löst på bordssågens kåpa samt vid bordsbreddningen och - förlängningen. (korta stöd (4) för bordsbreddning, långa stöd (5) för bordsförlängare) Justera in bordsbreddningen och -förlängningen så att de ligger i samma plan som sågbordet (1). Dra därefter åt samtliga skruvar.

3. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar: Maskintyp Maskinens artikelnummer Maskinens ID-nr. Reservdelsnumret för reservdelen
