KÄYTTÖOHJE TK 250 UV Herkules

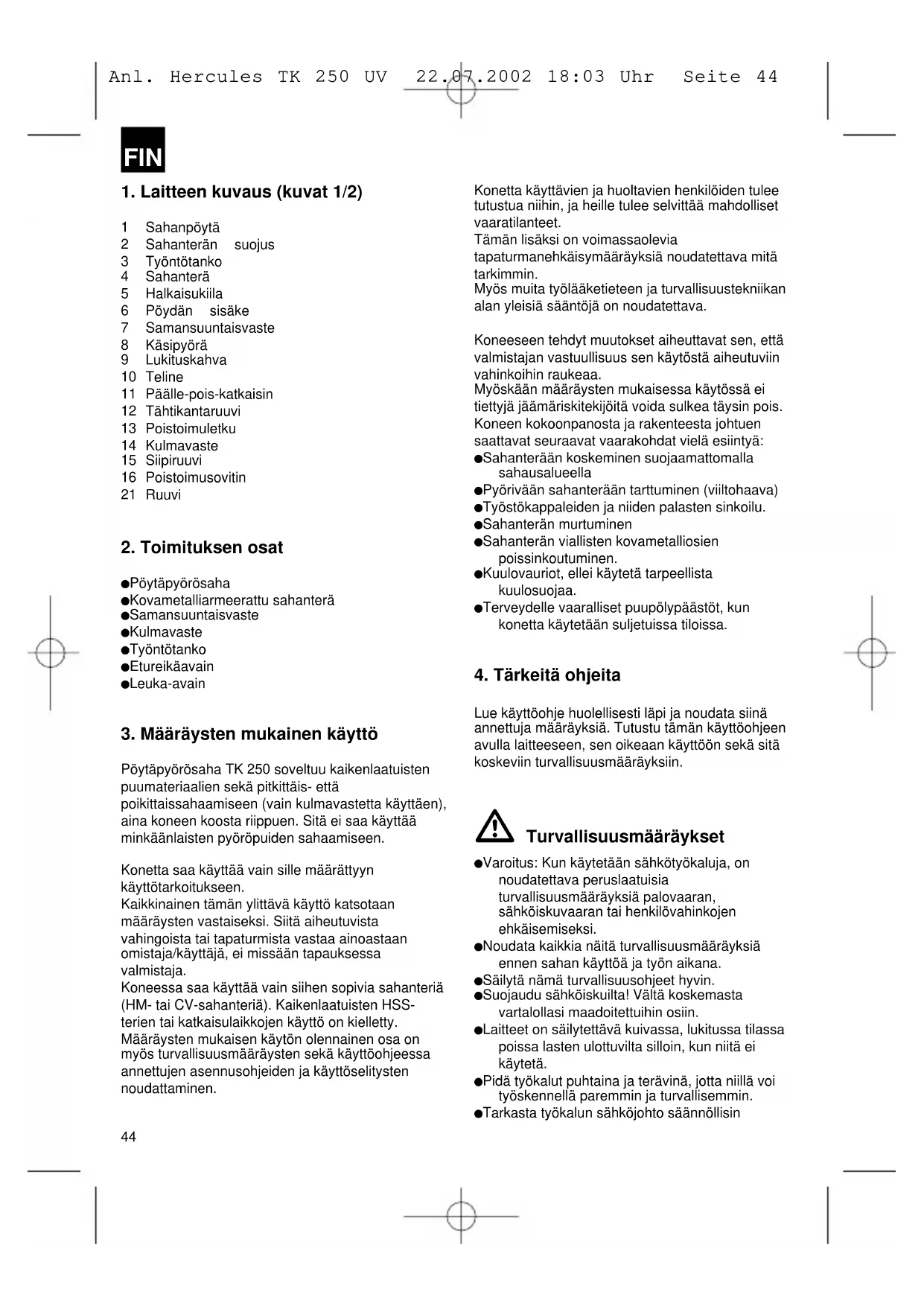

1. Laitteen kuvaus (kuvat 1/2)

1 Sahanpöytä 2 Sahanterän suojus 3 Työntötanko 4 Sahanterä 5 Halkaisukiila 6 Pöydän sisäke 7 Samansuuntaisvaste 8 Käsipyörä 9 Lukituskahva 10 Teline 11 Päälle-pois-katkaisin 12 Tähtikantaruuvi 13 Poistoimuletku 14 Kulmavaste 15 Siipiruuvi 16 Poistoimusovitin 21 Ruuvi

Pöytäpyörösaha Kovametalliarmeerattu sahanterä Samansuuntaisvaste Kulmavaste Työntötanko Etureikäavain Leuka-avain

3. Määräysten mukainen käyttö

Pöytäpyörösaha TK 250 soveltuu kaikenlaatuisten puumateriaalien sekä pitkittäis- että poikittaissahaamiseen (vain kulmavastetta käyttäen), aina koneen koosta riippuen. Sitä ei saa käyttää minkäänlaisten pyöröpuiden sahaamiseen. Konetta saa käyttää vain sille määrättyyn käyttötarkoitukseen. Kaikkinainen tämän ylittävä käyttö katsotaan määräysten vastaiseksi. Siitä aiheutuvista vahingoista tai tapaturmista vastaa ainoastaan omistaja/käyttäjä, ei missään tapauksessa valmistaja. Koneessa saa käyttää vain siihen sopivia sahanteriä (HM- tai CV-sahanteriä). Kaikenlaatuisten HSS- terien tai katkaisulaikkojen käyttö on kielletty. Määräysten mukaisen käytön olennainen osa on myös turvallisuusmääräysten sekä käyttöohjeessa annettujen asennusohjeiden ja käyttöselitysten noudattaminen. Konetta käyttävien ja huoltavien henkilöiden tulee tutustua niihin, ja heille tulee selvittää mahdolliset vaaratilanteet. Tämän lisäksi on voimassaolevia tapaturmanehkäisymääräyksiä noudatettava mitä tarkimmin. Myös muita työlääketieteen ja turvallisuustekniikan alan yleisiä sääntöjä on noudatettava. Koneeseen tehdyt muutokset aiheuttavat sen, että valmistajan vastuullisuus sen käytöstä aiheutuviin vahinkoihin raukeaa. Myöskään määräysten mukaisessa käytössä ei tiettyjä jäämäriskitekijöitä voida sulkea täysin pois. Koneen kokoonpanosta ja rakenteesta johtuen saattavat seuraavat vaarakohdat vielä esiintyä: Sahanterään koskeminen suojaamattomalla sahausalueella Pyörivään sahanterään tarttuminen (viiltohaava) Työstökappaleiden ja niiden palasten sinkoilu. Sahanterän murtuminen Sahanterän viallisten kovametalliosien poissinkoutuminen. Kuulovauriot, ellei käytetä tarpeellista kuulosuojaa. Terveydelle vaaralliset puupölypäästöt, kun konetta käytetään suljetuissa tiloissa.

Lue käyttöohje huolellisesti läpi ja noudata siinä annettuja määräyksiä. Tutustu tämän käyttöohjeen avulla laitteeseen, sen oikeaan käyttöön sekä sitä koskeviin turvallisuusmääräyksiin. Turvallisuusmääräykset Varoitus: Kun käytetään sähkötyökaluja, on noudatettava peruslaatuisia turvallisuusmääräyksiä palovaaran, sähköiskuvaaran tai henkilövahinkojen ehkäisemiseksi. Noudata kaikkia näitä turvallisuusmääräyksiä ennen sahan käyttöä ja työn aikana. Säilytä nämä turvallisuusohjeet hyvin. Suojaudu sähköiskuilta! Vältä koskemasta vartalollasi maadoitettuihin osiin. Laitteet on säilytettävä kuivassa, lukitussa tilassa poissa lasten ulottuvilta silloin, kun niitä ei käytetä. Pidä työkalut puhtaina ja terävinä, jotta niillä voi työskennellä paremmin ja turvallisemmin. Tarkasta työkalun sähköjohto säännöllisin Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 44FIN

väliajoin ja anna alan ammattilaisen vaihtaa se uuteen, jos se on vahingoittunut. Tarkasta jatkojohdot säännöllisin väliajoin ja hanki tilalle uudet, jos ne ovat vahingoittuneet. Käytä ulkona vain tähän soveltuvia, vastaavasti merkittyjä jatkojohtoja. Ole tarkkana työskennellessäsi. Käytä järkeäsi. Älä käytä pyörösahaa, jos olet väsynyt. Älä käytä sellaisia työkaluja, joiden päälle-pois- katkaisimet eivät toimi. Varoitus! Vieraiden osien ja muiden tarvikkeitten käyttö saattaa aiheuttaa vaaratilanteita. Irroita pistoke pistorasiasta aina ennen kaikkia säätö- ja huoltotoimia. Selvitä turvallisuusmääräykset kaikille laitetta käyttäville henkilöille. Älä käytä sahaa polttopuiden sahaamiseen. Älä sahaa pyöröpuita poikkisuuntaan. Varo! Pyörivä sahanterä merkitsee käsien ja sormien tapaturmavaaraa. Kone on varustettu turvakytkimellä (11), joka estää sen uudelleenkäynnistymisen sähkökatkon jälkeen. Tarkista ennen käyttöönottoa, että verkkojännite on laitteen tyyppikilvessä ilmoitetun jännitteen mukainen. Jos jatkojohdon käyttö on tarpeen, niin huolehdi siitä, että sen poikkileikkaus on riittävän suuri sahan virranottoa varten. Pienin sallittu läpimitta on 1 mm

Käytä kaapelirullaa vain aukikelattuna. Älä kanna sahaa verkkojohdosta. Tarkasta verkkojohdon kunto. Älä käytä viallisia tai vahingoittuneita liitäntäjohtoja. Älä käytä johtoa pistokkeen irroittamiseen pistorasiasta. Suojaa johto kuumuudelta, öljyltä sekä teräviltä reunoilta. Älä jätä sahaa sateeseen äläkä käytä sitä kosteassa tai märässä paikassa. Huolehdi hyvästä valaistuksesta. Älä käytä sahaa helposti syttyvien nesteiden tai kaasujen lähistöllä. Käytä sopivaa suojapukua! Väljät vaatteet tai korut voivat takertua koneen pyörivään sahanterään. Käytä luistamattomia jalkineita työskennellessäsi ulkona. Käytä hiusverkkoa pitämään pitkät hiukset aloillaan. Vältä luonnottomia asentoja. Sahaa käyttävän henkilön tulee olla vähintäin 18- vuotias, koulutettavien henkilöiden vähintäin 16- vuotiaita, ja he saavat käyttää sahaa vain asianmukaisen valvonnan alaisina. Pidä lapset poissa sähköverkkoon liitetyn laitteen läheltä. Pidä työalue puhtaana puujätteistä ja lojumaan jääneistä paloista. Työalueella vallitsevasta epäjärjestyksestä voi aiheutua tapaturmia. Älä päästä muita henkilöitä, varsinkaan lapsia, työkalun tai verkkojohdon ulottuville. Pidä heidät poissa työalueelta. Koneen käyttäjää ei saa häiritä. Huomioi koneen ja sahanterän kiertosuunta. Sahanteriä (4) ei missään tapauksessa saa jarruttaa painamalla niitä sivuittain sen jälkeen kun sahan moottori on sammutettu. Käytä vain hyvin teroitettuja, ehjiä ja oikeanmuotoisia sahanteriä (4). Älä käytä pyörösahanteriä (4), jotka on valmistettu runsasseosteisesta pikateräksestä (HSS-teräs). Koneessa saa käyttää vain sellaisia työkaluja, jotka vastaavat ohjesääntöä prEN 847-1:1996. Vahingoittuneet sahanterät (4) on vaihdettava välittömästi uusiin. Älä käytä sellaisia sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnustietoja. Liikkuvaa suojuskupua (2) ei saa kiinnittää paikoilleen niin, että se pysyy auki. Koneen turvalaitteita (2, 5) ei saa purkaa tai niiden toimintaa estää. Halkaisukiila (5) on tärkeä suojavaruste, joka ohjaa työstökappaletta ja estää leikkausraon sulkeutumisen sahanterän takana sekä työstökappaleen takapotkut. Tarkasta aina halkaisukiilan leveys. Halkaisukiila ei saa olla ohuempi kuin sahanterä eikä paksumpi kuin sahanterän leikkausuran leveys. Joka työkerran aikana on suojakupu (2) laskettava alas työstökappaleen päälle. Käytä kapeiden työstökappaleiden pitkittäisleikkauksissa ehdottomasti työntötankoa (3) (leveys pienempi kuin 120 mm). Älä sahaa sellaisia työstökappaleita, jotka ovat liian pieniä tukevasti kädessä pidettäviksi. Huomio: Tällä sahalla ei saa tehdä pistoleikkauksia. Työasento on aina sahanterän sivulla. Älä kuormita konetta niin raskaasti, että se pysähtyy. Paina työstökappaletta aina tukevasti työlevyä (1) vasten. Huolehdi siitä, että irtileikatut puunkappaleet eivät joudu sahan hammaskehrään ja sinkoudu siitä voimalla pois. Älä koskaan poista irrallisia tikkuja, lastuja tai kiinnijuuttuneita puunpalasia sahanterän pyöriessä. Häiriöitten poistamiseksi tai kiinnijuuttuneiden puunpalasten irroittamiseksi tulee kone Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 45FIN

sammuttaa. - Irroita verkkopistoke - Jos sahanterän rako on kulunut, vaihda pöydän sisäke (6) uuteen. - Irroita verkkopistoke - Varustelu-, säätö-, mittaus- ja puhdistustyöt saa suorittaa vain, kun moottori on sammutettu. - Irroita verkkopistoke - Tarkasta ennen käynnistystä, että kaikki avaimet ja säätötyökalut on poistettu. Kun poistut työpaikaltasi, sammuta moottori ja irroita verkkopistoke. Kaikki turvavarusteet ja suojukset tulee asentaa takaisin paikoilleen heti korjaustöiden tai huollon päätyttyä. Valmistajan antamia turvallisuus-, käyttö- ja huolto-ohjeita sekä teknisissä tiedoissa annettuja mittoja on noudatettava. Laitetta koskevia tapaturmanehkäisymääräyksiä sekä muita yleisesti tunnettuja turvallisuusääntöjä on noudatettava. Noudata ammattikunnan ohjekirjoissa (VBG 7j) annettuja määräyksiä. Liitä joka käytössä pölynimulaitteisto päälle. Käytä sahaa vain sopivan poistoimulaitteiston tai teollisuuspölynimurin kera, jotta vältytään ympärisinkoilevien sahausjätteiden aiheuttamilta vaurioilta. Pöytäpyörösaha on liitettävä suojamaadoitettuun 230 V pistorasiaan, jonka varoke on vähintäin 10

Älä käytä pienitehoista konetta raskaisiin töihin. Älä käytä johtoa mihinkään sellaiseen tarkoitukseen, jota varten sitä ei ole tehty! Huolehdi tukevasta asennosta ja säilytä aina tasapainosi. Tarkasta, ettei työkalu ole vahingoittunut! Ennen käytön jatkamista on työkalun turvalaitteiden tai hieman vahingoittuneiden osien toiminnan moitteettomuus ja soveltuvuus tarkastettava Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni tai ole vahingoittuneet. Kaikkien osien tulee olla asennettu oikein ja täyttää niille asetetut vaatimukset, jotta työkalun turvallinen käyttö on taattu. Vahingoittuneet turvalaitteet ja osat saa korjata tai vaihtaa vain valtuutettu ammattikorjaamo, ellei käyttöohjeessa ole toisin määrätty. Vahingoittuneet katkaisimet tulee korjata ammattikorjaamossa. Tämä työkalu vastaa sitä koskevia turvallisuusmääräyksiä. Korjaukset saa suorittaa vain sähköalan ammattihenkilö käyttäen alkuperäisiä varaosia; muussa tapauksessa käyttäjälle voi aiheutua vaaratilanteita. Käytä suojalaseja. Käytä suojakuulokkeita. Käytä pölyävissä töissä suodatinnaamaria. Melunpäästöarvot Käyttö Tyhjäkäynti Äänen painetaso LPA 105,0 dB(A) 93,0 dB(A) Äänen tehotaso LWA 114,6 dB(A) 102,6 dB(A) Annetut arvot ovat melunpäästöarvoja eivätkä siksi esitä tarkkoja työpaikan arvoja. Vaikka päästö- ja melun todellisilla tasoarvoilla on yhteys keskenään, ei päästöarvoista voida luotettavasti päätellä, tarvitaanko ylimääräisiä varotoimenpiteitä vaiko ei. Sellaisiin tekijöihin, jotka saattavat vaikuttaa työpaikan todellisiin meluarvoihin, kuuluvat meluvaikutuksen kesto, työpaikan tilan ominaisuudet, muut melunlähteet jne. , esim. koneiden sekä viereisten työtapahtumien lukumäärä. Luotettavat työpaikan meluarvot voivat lisäksi vaihdella maasta toiseen. Tässä annettujen tietojen tarkoitus on kuitenkin auttaa käyttäjää arvioimaan vaarannuksen ja tästä aiheutuvien terveydellisten haittojen määrän.

Vaihtovirtamoottori 230V 50Hz Teho P 1500 Watt Joutokäyntikierrosluku n0 4000 min

Kovametallisahanterä Ø 250 x Ø 30 x Ø 3,2 mm Hammasten lukumäärä 36 Pöydän koko 625 x 463 mm Leikkauskorkeus kork. 76 mm / 90° 63 mm / 45° Korkeuden säätö portaaton 0 - 76 mm Pöydän kallistus portaaton 0° - 45° Poistoimuliitäntä Ø 36 mm Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 46FIN

6. Ennen käyttöönottoa

Ota pöytäpyörösaha pakkauksesta ja tarkasta, onko kuljetuksessa sattunut vaurioita. Kone on asennettava paikalleen tukevasti, ts. ruuvattava kiinni työpenkkiin tai tukevaan alustaan. nnen käyttöönottoa tulee kaikki suojukset ja muut turvavarusteet asentaa paikoilleen määräysten mukaisesti. Sahanterän tulee voida pyöriä esteettä. Sahatessasi jo käytettyä puutavaraa varo siinä olevia vieraita esineitä, kuten esim. nauloja tai ruuveja tms. Varmista ennen käynnistyskatkaisimen painamista, että sahanterä on asennettu oikein ja että liikkuvat osat pääsevät liikkumaan vapasti. Tarkasta ennen koneen liittämistä sähköverkkoon, että käytetty verkkojännite vastaa koneen tyyppikilven tietoja.

Huomio! Ennen kaikkia pyörösahan huolto- ja varustelutoimia tulee verkkopistoke irroittaa.

7.1 Sahanterän suojuksen asennus / purkaminen

(kuva 3) Ota sahanterän suojus (2) käteesi ja löysennä siipimutteria (15). Aseta sahanterän suojus (2) halkaisukiilan (5) päälle siten, että ruuvi (21) sopii halkaisukiilan (5) rakoon (a). Työnnä sahanterän suojusta (2) eteenpäin ja kiristä siipimutteri (15). Kiinnitä poistoimuletku (13) laitteen takasivulla olevaan poistoimusovittimeen (16) ja sahanterän suojuksen (2) imunysään. Poistoimusovittimen (16) ulostuloon (b) tulee liittää sopiva poistoimulaitteisto (kuva 2). Purkaminen tehdään päinvastaisessa järjestyksessä. Huomio! Ennen sahauksen aloittamista tulee sahanterän suojus (2) laskea sahattavan kappaleen päälle.

7.2 Leikkauskulman vasteen säätö (kuva 4)

Huomio! Irroita verkkopistoke! Säädä sahanterä (4) suurimpaan leikkaussyvyyteen (kts. kohtaa 8.2). Löysennä lukituskahvaa (9)

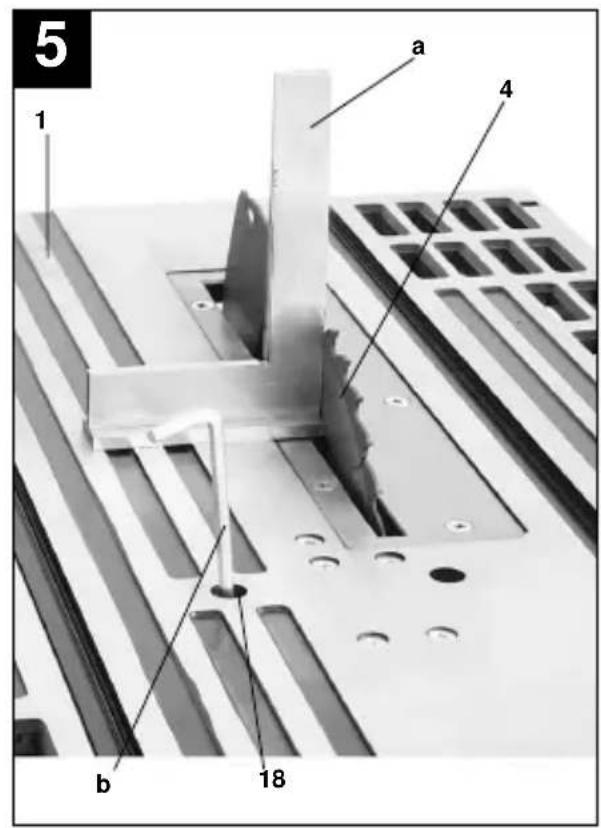

7.2.1 0° - vaste (kuvat 4/5)

Käännä käsipyörää (8) vasemmalle, kunnes nuoli (17) osoittaa arvoon 0°. Kiristä lukituskahvaa (9) kevyesti. Aseta kulma (a) sahanpöydän (1) ja sahanterän (4) väliin. Jos kulma ei ole tarkalleen 90°, niin vasteruuvia (18) voi kiristää koloavaimella (b) niin pitkälle, kunnes kulma on tarkalleen 90°. Tarvittaessa tulee lukituskahvaa (9) löysentää uudelleen, jotta voit kääntää sahanterää vielä enemmän vasemmalle.

7.2.2. 45° -vaste (kuvat 4/6)

Käännä käsipyörää (8) vasemmalle, kunnes nuoli (17) osoittaa arvoon 45°. Kiristä lukituskahvaa (9) kevyesti. Aseta kulma (C) sahanpöydän (1) ja sahanterän (4) väliin. Jos kulma ei ole tarkalleen 45°, niin sitä voi tarkentaa vasteruuvilla (19) (kts. kohtaa 7.2.1.) Huomio! Ennen sahauksen alkua tulee valittu kulmasäätö varmistaa kiristämällä lukituskahva (9) tiukkaan. 7.3. Halkaisukiilan säätö (kuvat 3/7) Huomio! Irroita verkkopistoke Säädä sahanterä (4) suurimpaan leikkaussyvyyteen, vie se 0°-asemaan ja lukitse paikalleen. Ota sahanteränsuojus pois (kts. 7.1.) Ota pöydän sisäke pois (kts. 7.4) Löysennä molempia kolokantaruuveja (20).

7.3.1. Suurimman leikkaussyvyyden säätö

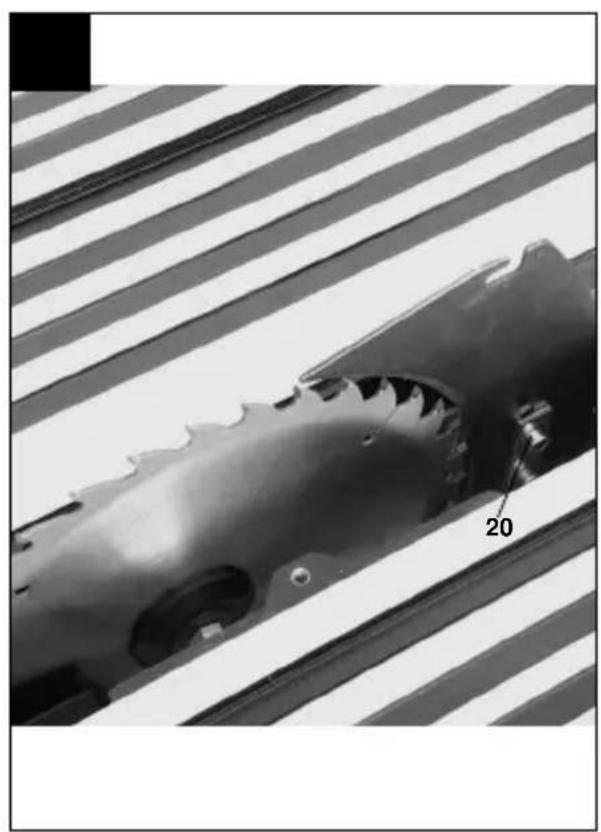

(kuvat 7/8) Työnnä halkaisukiilaa (5) ylöspäin, kunnes sahanpöydän (1) ja halkaisukiilan (5) yläreunan välimatka on n. 10 cm. Sahanterän (4) ja halkaisukiilan (5) välimatkan tulee olla 3-5 mm. Kiristä molemmat kolokantaruuvit (20) ja asenna pöydän sisäke (6) paikalleen.

7.3.2. Piiloleikkauksen säätö (kuvat 7/8)

Työnnä halkaisukiilaa (5) ylöspäin, kunnes halkaisukiilan kärki on 2 mm ylimmän sahanterän hampaan alapuolella. Halkaisukiilan (5) ja sahanterän (4) välimatkan tulee olla puolestaan 3-5 mm (kts. kuvaa 8) Kiristä molemmat kolokantaruuvit (20) ja asenna pöydän sisäke (6) paikalleen. Huomio! Piiloleikkauksen teon jälkeen tulee suojakupu asentaa takaisin paikalleen. Jos jätät halkaisukiilan ala-asemaansa, niin ota huomioon, että tällöin leikkaussyvyys vähenee Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 47FIN

arvoon n. 65 mm. Halkaisukiilan säätö tulee tarkastaa aina sahanterän vaihdon jälkeen.

7.4 Pöydän sisäkkeen vaihto (kuva 7a)

Kulunut tai vahingoittunut pöydän sisäke tulee vaihtaa uuteen, muuten tapaturman vaara nousee. Ota sahanterän suojus (2) pois. Ota 6 uppokantaruuvia (34) pois. Ota loppuun kulunut pöydän sisäke (6) ylöspäin pois. Laita uusi pöydän sisäke paikalleen päinvastaisessa järjestyksessä. 7.5. Sahanterän vaihto (kuva 9) Huomio! Irroita verkkopistoke. Säädä sahanterä (4) suurimpaan leikkaussyvyyteensä Ota sahanterän suojus (2) pois. (kts. 7.1.) Ota pöydän sisäke (6) pois (7.4.) Ota halkaisukiila (5) pois (kts. 7.3.) Lukitse ulkolaippa (28) etureikäavaimella (29) ja ota kuusikantaruuvi leuka-avaimella (30) sahanterän (4) kiertosuuntaan pois. Säädä sahanterä (4) pienimmälle leikkaussyvyydelle, jotta se on helpompi ottaa pois. Irroita sahanterä (4) sisälaipasta ja vedä se ylöspäin pois. Puhdista sahanterän laippa huolella ennen uuden sahanterän asetusta paikalleen. Aseta uusi sahanterä paikalleen päinvastaisessa järjestyksessä ja kiinnitä se Huomio! Tarkasta oikea kiertosuunta, hampaiden leikkausviistotuksen tulee näyttää kiertosuuntaan, ts. eteenpäin (kts. sahanterän suojuksessa olevaa nuolta) Asenna halkaisukiila (5) ja sahanterän suojus (2) takaisin paikalleen ja säädä ne oikein (kts. 7.3.,

Tarkasta turvavarusteiden toimivuus ennen kuin otat sahan jälleen käyttöön.

8.1 Käynnistys, sammutus (kuva 10)

Työnnä lukitusnuppi (a) ylös Avaa peite (b) Saha käynnistetään painamalla vihreää painonappia „1“ (C). Sammuta saha painamalla punaista painonappia „0“ (d). Estä sahan luvaton käynnistäminen sulkemalla peite (b) ja varmistamalla se riippulukolla (e) (lapsiturvalaite). 8.2. Leikkaussyvyys (kuva 4) Voit säätää sahanterän (4) haluttuun leikkaussyvyyteen kääntämällä käsikampea (8). Vastapäivään: suurempi leikkaussyvyys myötäpäivään: pienempi leikkaussyvyys 8.3. Samansuuntaisvaste

8.3.1 Vasteen korkeus (kuvat 11-14)

Mukana toimitetussa samansuuntaisvasteessa (7) on kaksi eri korkuista ohjauspintaa. Sahattavan materiaalin paksuudesta riippuen tulee käyttää vastekiskoa (25) joko kuvan 11 mukaisesti paksua materiaalia varten tai kuvan 12 mukaisesti ohuempaa materiaalia varten. Vastekiskon (25) korkeuden muuttaminen alempaan ohjauspintaan sopivaksi tehdään löysäämällä kahta pyällysruuvia (26), jotta vastekisko (25) irtoaa kantokiskosta (24). Ota molemmat pyällysruuvit (26) pois vastekiskon (25) yhdestä raosta (27) ja pane ne sitten toiseen rakoon (31). Asenna vastekisko (25) takaisin kantokiskoon (24). Muuta korkeutta ylempään ohjauspintaan sopivaksi samalla tavoin.

8.3.2 Sahausleveys (kuva 11)

Käytä puukappaleiden pitkittäisleikkauksessa aina apuna samansuuntaisvastetta (7). Voit asentaa samansuuntaisvasteen (7) sahauspöydän (1) kummallekin puolelle. Työnnä samansuuntaisvaste (7) ulkosivulta sahanpöydän (1) ohjausrakoon (22). Käyttö vasemmalla sivulla - Käyttämällä apuna sahanpöydässä (1) olevaa asteikkoa (23) voit säätää samansuuntaisvasteen (7) halutun mittaiseksi - Tätä varten on kantokiskon (24) vasen reuna säädettävä asteikon (23) mukaan halutun mittaiseksi. - Samansuuntaisvaste (7) lukitaan tähän asentoon kääntämällä tähtikahvaruuvia (12) oikealle. Käytettäessä vastetta oikealla sivulla tehdään säätö samoin periaattein. Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 48FIN

8.3.3. Vasteen pituuden säätö (kuvat 11/15)

Jotta leikattava tavara ei pääse juuttumaan kiinni, voidaan vastekiskoa (25) työntää pituussuuntaan. Ohjesääntö: Vasteen takapää osuu kuviteltuun viivaan, joka alkaa suurinpiirtein sahanterän keskikohdalta ja kulkee taaksepäin 45° kulmassa. Säädä tarvittava sahausleveys - löysennä pyällysruuveja (26) ja työnnä vastekiskoa (25) niin pitkälle eteenpäin, että se koskettaa kuviteltua 45° viivaa. - Kiristä pyällysruuvit (26) tiukkaan. 8.4. Kulmavaste (kuva 16) Ota kulmavaste (14) pidikkeestä ja työnnä se sahanpöydän (1) uraan (a). Löysennä pyällysruuvia (32). Käännä kulmavastetta (14), kunnes nuoli (33) osoittaa haluttuun kulmamittaan. Kiristä pyällysruuvi (32) uudelleen. Kun sahaat suurempia työkappaleita, niin voit pidentää kulmavastetta (14) samansuuntaisvasteen (7) vastekiskolla (25) (kuva 13) Huomio!! Älä työnnä vastekiskoa (25) liian lähelle sahanterää. Vastekiskon (25) ja sahanterän (4) välimatkan tulee olla n. 2 cm. 8.5. Kulman säätö (kuva 4) Irroita lukituskahva (9) Työnnä käsipyörää (8) oikealle, kunnes osoitin (17) näyttää asteikon (d) haluttuun kulmamittaan. Kiristä lukituskahva (9) tiukkaan. 9.0. Käyttö Huomio!!! Suosittelemme koepalan sahausta aina kun olet muuttanut arvoja, jotta voit tarkastaa säädetyt arvot. Odota sahan käynnistämisen jälkeen, kunnes sahanterä on saavuttanut suurimman kierrosnopeutensa, ja tee leikkaus vasta sitten. Ole varovainen sahausta aloittaessasi! 9.1. Pitkittäisleikkausten teko (kuva 17) Tässä sahataan työkappale pituussuuntaan. Yhtä työkappaleen reunaa painetaan samansuuntaisvastetta (7) vastaan, sen litteä sivu painaa sahanpöydään (1). Sahanterän suojus (2) tulee aina laskea työkappaleen päälle. Pitkittäisleikkausten työasento ei koskaan saa olla samalla viivalla leikkauksen kanssa. Säädä samansuuntaisvaste (7) työkappaleen korkeuden ja halutun leveyden mukaisesti (kts. 8.3). Käynnistä saha Aseta kätesi suljetuin sormin laakeasti työkappaleelle ja työnnä työkappaletta samansuuntaisvastetta (7) pitkin sahanterään (4). Ohjaa kappaletta sivusuunnasta oikealla tai vasemmalla kädellä (riippuen samansuuntaisvasteen asemasta) vain suojakuvun etureunaan asti. Työnnä työkappaletta aina halkaisukiilan (5) loppuun asti. Leikkausjätteet jäävät lojumaan sahanpöydälle (1), kunnes sahanterä (4) on palautunut lepoasemaansa. Varmista, etteivät pitkät työstökappaleet pääse putoamaan pois sahauksen loppuvaiheessa (esim. pidiketelinein yms.)

9.1.2. Kapeiden työkappaleiden leikkaaminen

(kuva 18) Jos työkappale on alle 120 mm levyinen ja siitä tehdään pitkittäisleikkaus, tulee ehdottomasti käyttää aina apuna työntötankoa (3). Työntötanko kuuluu toimitukseen. Vaihda kulunut tai vahingoittunut työntötanko välittömästi uuteen.

9.1.3. Hyvin kapeiden työkappaleiden

leikkaaminen (kuva 19) Jos työkappale on alle 30 mm levyinen ja siitä tehdään pitkittäisleikkaus, tulee ehdottomasti käyttää aina apuna työntöpalikkaa (a). Tällöin on käytettävä mieluiten samansuuntaisvasteen alempaa ohjauspintaa. Työntöpalikka ei kuulu toimitukseen! (Saatavana alan erikoisliikkeistä). Vaihda kulunut työntöpalikka ajoissa uuteen.

9.1.4. Piiloleikkausten teko (kuva 20)

Irroitettavan sahanteränsuojuksen ja portaattomasti 0-76 mm välillä säädettävän leikkaussyvyyden ansiosta voidaan pyörösahalla tehdä myös piilo- ja uraleikkauksia. Ota sahanterän suojus (2) pois (kts. 7.1.) Säädä halkaisukiila (5) piiloleikkaukselle (kts.

Säädä haluttu leikkaussyvyys (8.2.) Asenna samansuuntaisvaste (7) sahanterän oikealle puolelle ja säädä se haluttuun leveyteen (8.3.) Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 49FIN

Työnnä työkappale sahanterään (4). Huolehdi siitä, että työkappale lepää tukevasti sahanpöydällä (1). Valitse leikkausjärjestys niin, että poisleikatut listat putoavat pois pyörösahanterän vasemmalle sivulle, jotta ne eivät voi juuttua vasteen ja sahanterän väliin (takapotkuvaara). Kun leikkaus on tehty, tulee sahanterän suojus (2) asentaa välittömästi takaisin paikalleen.

9.1.5. Viistoleikkausten teko (kuva 21)

Viistoleikkaukset tehdään periaatteellisesti aina käyttäen apuna samansuuntaisvastetta (7). Säädä sahanterä (4) haluttuun kulmamittaan (kts. 8.5.). Säädä samansuuntaisvasteen (7) asento työkappaleen leveyden ja korkeuden mukaan. Tee leikkaus työkappaleen leveyden mukaisesti (kts. 9.1.2. ja 9.1.3.) 9.2. Poikittaisleikkausten teko (kuva 22) Työnnä kulmavaste (14) yhteen sahanpöydän (1) kahdesta urasta (a) ja säädä se haluttuun kulmamittaan (kts. 8.4.). Jos sahanterä (4) täytyy lisäksi asentaa viistoon, niin tulee käyttää sitä uraa, joka ei salli kätesi ja kulmavasteen joutua yhteen sahanterän suojuksen kanssa. Käytä tarvitessa vastekiskoa(25). Paina työkappaletta tukevasti kulmavasteeseen (14). Käynnistä saha. Työnnä kulmavastetta (14) ja työkappaletta sahanterän suuntaan leikkauksen suorittamiseksi. Huomio!: Pidä aina kiinni ohjatusta työkappaleesta, älä koskaan siitä vapaasta työkappaleen osasta, joka sahataan pois. Työnnä kulmavastetta (14) aina niin pitkälle eteenpäin, kunnes työkappale on sahattu täysin poikki. Sammuta sitten saha. Ota sahausjätteet vasta sitten pois, kun sahanterä on pysähtynyt. 10.0. Huolto Huomio! Irroita verkkopistoke. Poista pöly ja lika säännöllisin väliajoin koneesta. Puhdista kone parhaiten pehmeällä harjalla tai rievulla. Älä käytä muoviosien puhdistukseen syövyttäviä aineita. 11.0. Varaosatilaus Varaosia tilattaessa tulee antaa seuraavat tiedot: laitteen tyyppi laitteen tuotenumero laitteen tunnusnumero tarvittavan varaosan varaosanumero Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 50FIN

Alustakehyksen käyttöohje Tuotenro: 43.105.10

1. Alustakehyksen kokoaminen

(kuvat 1 / 2) Aseta pitkittäis- ja poikkitangot (5/6) alustalle. Kiinnitä neljä jalkaa (2) löyhästi kuusikantaruuvein ja itsevarmistuvin mutterein pitkittäis- ja poikkitankoihin (5/6). Ruuvaa sitten neljä keskitankoa (3) löyhästi kiinni jalkoihin (2) ja työnnä neljä päätetulppaa (1) paikoilleen.

2. Pöytäsahan kiinnitys alustaan

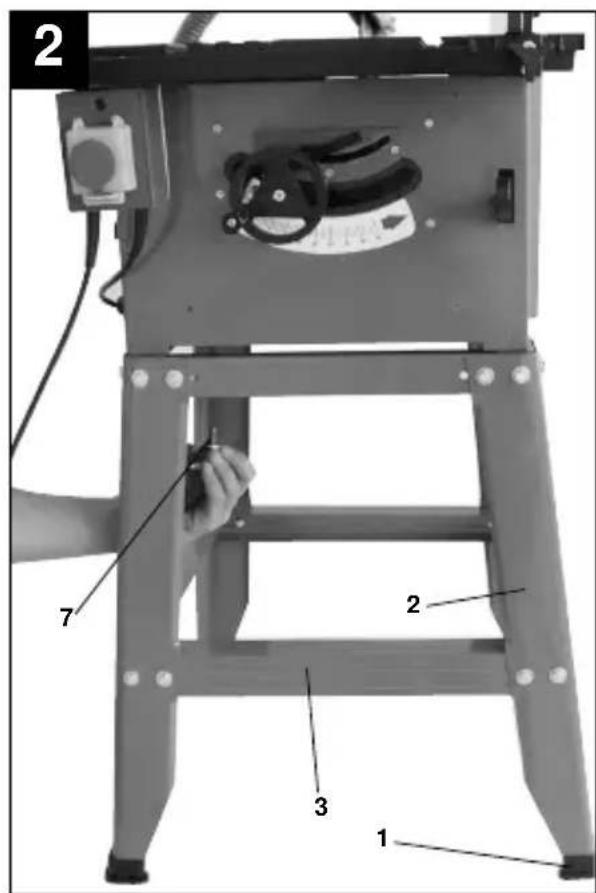

(kuva 2) Käännä alustakehys ympäri ja aseta se lattialle. Aseta saha alustakehykseen ja ruuvaa se tiukkaan paikoilleen kuusikantaruuvein (7). Ruuvaa sitten kaikki alustakehyksen ruuvit ja mutterit tiukasti kiinni.

Varaosia tilattaessa tulee antaa seuraavat tiedot: laitteen tyyppi laitteen tuotenumero laitteen tunnusnumero tarvittavan varaosan varaosanumero

Pöydän levennyksen ja pidennyksen käyttöohje Tuotenro: 43.105.15

2 x pöydän levennys 43.105.15.01 1 x pöydän pidennys 43.105.15.02 4 x lyhyttä tukea 43.105.15.03 2 x pitkää tukea 43.105.15.04 1 x asennustarvikkeet 43.105.15.05

Kiinnitä pöydän levennys ja pidennys (2) löysästi sahanpöytään (1) ruuvein (3) ja itsevarmistuvin mutterein (kuva 1). Ruuvaa tuet (4/5) löysästi kiinni pyörösahan koteloon (6) ja pöydän levennykseen ja pidennykseen. (Lyhyet tuet (4) levennystä, pitkät tuet (5) pidennystä varten) Kohdista pöydän levennys ja pidennys tasaiseksi sahanpöydän (1) kanssa. Kiristä sitten kaikki ruuvit tiukkaan.

Varaosia tilattaessa tulee antaa seuraavat tiedot: laitteen tyyppi laitteen tuotenumero laitteen tunnusnumero tarvittavan varaosan varaosanumero
