NAVODILA ZA UPORABO TK 250 UV Herkules

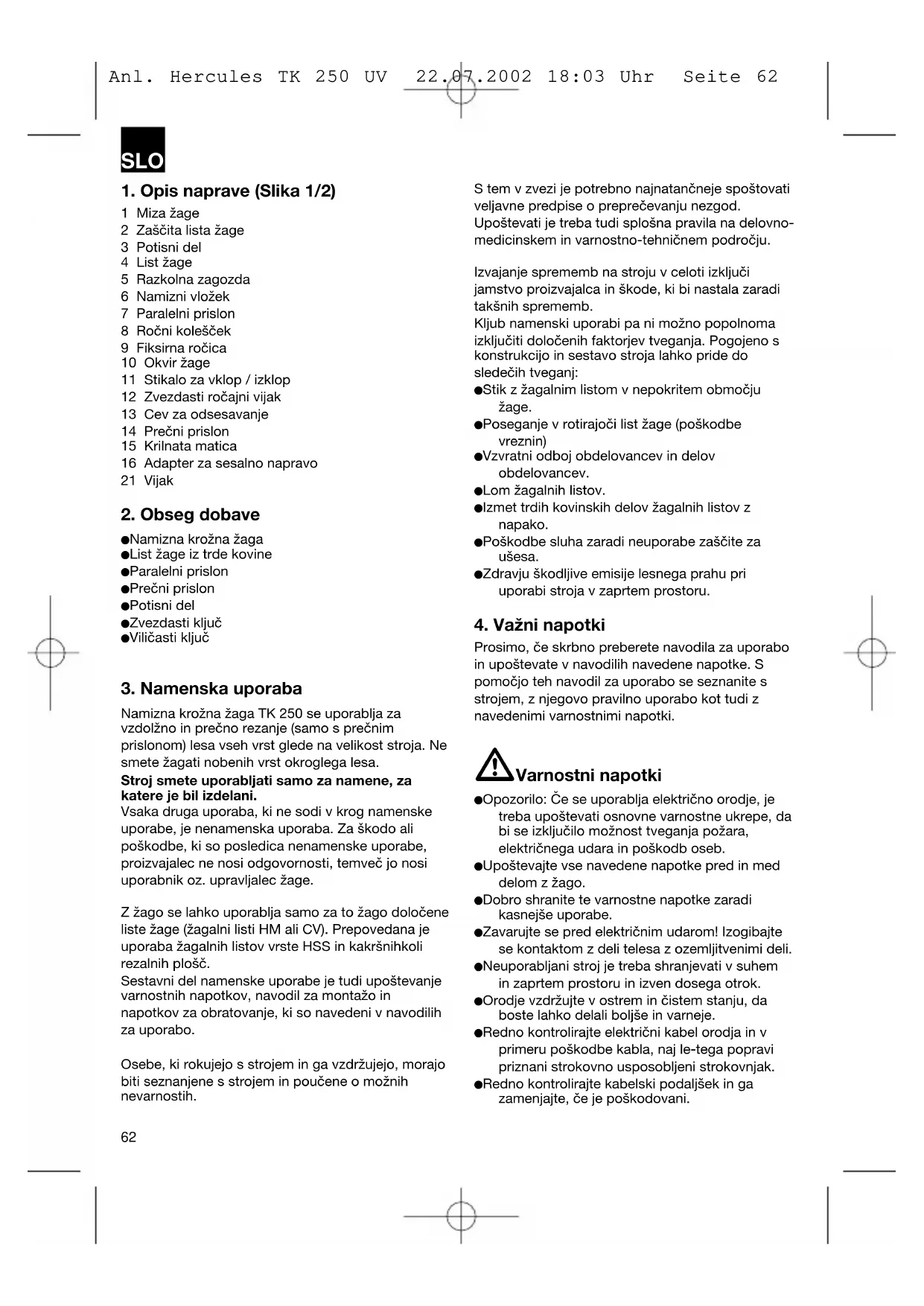

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 611. Opis naprave (Slika 1/2) 1 Miza žage 2 Zaščita lista žage 3 Potisni del 4 List žage 5 Razkolna zagozda 6 Namizni vložek 7 Paralelni prislon 8 Ročni kolešček 9 Fiksirna ročica 10 Okvir žage 11 Stikalo za vklop / izklop 12 Zvezdasti ročajni vijak 13 Cev za odsesavanje 14 Prečni prislon 15 Krilnata matica 16 Adapter za sesalno napravo 21 Vijak

Namizna krožna žaga TK 250 se uporablja za vzdolžno in prečno rezanje (samo s prečnim prislonom) lesa vseh vrst glede na velikost stroja. Ne smete žagati nobenih vrst okroglega lesa. Stroj smete uporabljati samo za namene, za katere je bil izdelani. Vsaka druga uporaba, ki ne sodi v krog namenske uporabe, je nenamenska uporaba. Za škodo ali poškodbe, ki so posledica nenamenske uporabe, proizvajalec ne nosi odgovornosti, temveč jo nosi uporabnik oz. upravljalec žage. Z žago se lahko uporablja samo za to žago določene liste žage (žagalni listi HM ali CV). Prepovedana je uporaba žagalnih listov vrste HSS in kakršnihkoli rezalnih plošč. Sestavni del namenske uporabe je tudi upoštevanje varnostnih napotkov, navodil za montažo in napotkov za obratovanje, ki so navedeni v navodilih za uporabo. Osebe, ki rokujejo s strojem in ga vzdržujejo, morajo biti seznanjene s strojem in poučene o možnih nevarnostih. S tem v zvezi je potrebno najnatančneje spoštovati veljavne predpise o preprečevanju nezgod. Upoštevati je treba tudi splošna pravila na delovno- medicinskem in varnostno-tehničnem področju. Izvajanje sprememb na stroju v celoti izključi jamstvo proizvajalca in škode, ki bi nastala zaradi takšnih sprememb. Kljub namenski uporabi pa ni možno popolnoma izključiti določenih faktorjev tveganja. Pogojeno s konstrukcijo in sestavo stroja lahko pride do sledečih tveganj: Stik z žagalnim listom v nepokritem območju žage. Poseganje v rotirajoči list žage (poškodbe vreznin) Vzvratni odboj obdelovancev in delov obdelovancev. Lom žagalnih listov. Izmet trdih kovinskih delov žagalnih listov z napako. Poškodbe sluha zaradi neuporabe zaščite za ušesa. Zdravju škodljive emisije lesnega prahu pri uporabi stroja v zaprtem prostoru.

Prosimo, če skrbno preberete navodila za uporabo in upoštevate v navodilih navedene napotke. S pomočjo teh navodil za uporabo se seznanite s strojem, z njegovo pravilno uporabo kot tudi z navedenimi varnostnimi napotki. Varnostni napotki Opozorilo: Če se uporablja električno orodje, je treba upoštevati osnovne varnostne ukrepe, da bi se izključilo možnost tveganja požara, električnega udara in poškodb oseb. Upoštevajte vse navedene napotke pred in med delom z žago. Dobro shranite te varnostne napotke zaradi kasnejše uporabe. Zavarujte se pred električnim udarom! Izogibajte se kontaktom z deli telesa z ozemljitvenimi deli. Neuporabljani stroj je treba shranjevati v suhem in zaprtem prostoru in izven dosega otrok. Orodje vzdržujte v ostrem in čistem stanju, da boste lahko delali boljše in varneje. Redno kontrolirajte električni kabel orodja in v primeru poškodbe kabla, naj le-tega popravi priznani strokovno usposobljeni strokovnjak. Redno kontrolirajte kabelski podaljšek in ga zamenjajte, če je poškodovani. SLO

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 62 Na prostem uporabljajte samo za ta namen dovoljene in odgovarjajoče označene kabelske podaljške. Pazite na to, kaj počnete. Dela se lotite zmeraj s premislekom. Orodja ne uporabljajte, če ste utrujemi. Ne uporabljajte orodij, pri katerih ni možno vklapljati in izklapljati stikal. Opozorilo! Uporaba drugega nadomestnega orodja in drugega pribora lahko za Vas predstavlja nevarnost. Pri izvajanju kakršnihkoli vzdrževalnih ali nastavitvenih del zmeraj potegnite električni vtikač iz električne omrežne vtičnice. Te varnostne napotke posredujte naprej vsem osebam, ki delajo s strojem. Te žage ne uporabljajte za žaganje lesa za kurjavo. Ne izvajajte prečnega rezanja okroglih kosov lesa. Prevodno! Zaradi rotirajočega žagalnega lista obstaja nevarnost poškodb za Vaše prste in roke. Ta stroj je opremljeni z varnostnim stikalom (11) pred ponovnim vklopom v primeru izpada električne napetosti. Pred zagonom oz. uporabo stroja preverite, če se na tipski podatkovni tablici navedena električna napetost sklada z omrežno napetostjo. Če potrebujete kabelski podaljšek, se najprej prepričajte, če presek kabelskega podaljška zadostuje za prevzem moči električnega toka za žago. Najmanjši zahtevani presek kabla mora znašati 1 mm

Boben za kabelski podaljšek uporabljajte samo v popolnoma odvitem stanju. Ne prenašajte žage za kabelski podaljšek. Preverite kabel za priključek na električno omrežje. Ne uporabljajte nobenih pomanjkljivih ali poškodovanih električnih priključnih kablov. Ne uporabljajte kabla za izvlačenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi. Žage ne izpostavljajte dežju in je ne uporabljajte v vlažnem ali mokrem okolju. Poskrbite za dobro osvetlitev delovnega prostora. Ne žagajte v bližini vnetljivih tekočin ali plinov. Pri delu uporabljajte primerna delovna oblačila! Dele ohlapnih oblačil ali nakita lahko zagrabijo rotirajoči deli stroja. Pri delu na prostem priporočamo uporabo obuvala, ki ne drsi na podlagi. Če imate dolge lase, potem pri delu uporabljajte naglavno mrežico za lase. Pri delu se izogibajte nenormalni nestabilni drži telesa. Oseba, ki dela s strojem, mora biti stara najmanj 18 let, vajenci pa najmanj 16 let, vendar morajo biti pod nadzorom odrasle osebe. Poskrbite, da se otroci ne bodo zadrževali v bližini stroja, ko je le-ta priključeni na električno omrežje. Poskrbite, da se na delovnem prostoru ne bodo nahajali naokrog ležeči deli in lesni odpadki. Nered v delovnem območju stroja ima lahko za posledico nezgode. Ne pustite, da bi druge osebe, predvsem pa ne otroci, prijemali orodje ali omrežni električni kabel. Ne odvračajte pozornost osebam, ki delajo na stroju. Pazite na smer vrtenja motorja in lista žage. V nobenem primeru ne smete zaustavljati vrtenja lista žage (4) po izklopu pogona stroja. V žago montirajte samo dobro naostrene liste žage (4), ki morajo biti brez prask, poškodb in deformacij. Ne uporabljajte listov za krožne žage (4) iz visoko legiranega hitro izdelanega jekla (HSS - jeklo). Uporabljate lahko samo na stroju tisto orodje, ki odgovarja standardom prEN 847-1:1996 . Pomanjkljive oz. poškodovane liste žage (4) morate takoj zamenjati z novimi. Ne uporabljajte listov žage, ki niso v skladu z oznakami, ki so navedene v teh navodilih za uporabo. Premičnega zaščitnega pokrova (2) ne smete fiksirati v njegovem odprtem položaju. Varnostno-zaščitne opreme (2, 5) na stroju ne smete demontirati ali narediti nefunkcionalno. Razcepna zagozda (5) predstavlja pomembno zaščitno varnostno opremo žage, ki vodi obdelovanec in preprečuje zapiranje rezalne reže za žagalnim listom ter vzvratni odboj obdelovanca. Pazite na debelino razcepne zagozde, ki ne sme biti tanjša od telesa žagalnega lista in ne debelejša od širine rezalne reže. Pri vsakem delovnem postopku morate spustiti zaščitni pokrov (2) na obdelovanec. Pri vzdolžnem rezanju ozkih obdelovancev brezpogojno uporabljajte potisni del (3) (širina manjša od 120 mm). Ne režite obdelovancev, ki so premajhni, da bi jih lahko varno vodili z roko. Pozor : Vstopnih rezov ne smete izvajati s to žago. Delovni položaj imejte zmeraj ob strani lista žage. SLO

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 63 Stroja ne obremenjujte toliko, da bi se ustavil. Zmeraj čvrsto pritiskajte obdelovanec na delovno ploščo (1). Pazite na to, da zobati venec žagalnega lista ne bi zagrabil in metal v stran kosov lesa. Nikoli ne odstranjujte prostih iveri, žagovine ali zataknjenih kosov lesa v času, ko list žage dela oz. rotira. Pri odpravljanju motenj ali pri odstranjevanju zataknjenih kosov lesa zmeraj izklopite stroj, t.p. potegnite električni vtikač iz električne omrežne vtičnice. Če se reža žage izbije, obnovite namizni vložek (6) . - Potegnite električni vtikač iz električne omrežne vtičnice -. Preurejanje stroja, izvajanje nastavitvenih, merilnih ali čistilnih del izvajajte zmeraj samo pri izključenem stroju. - Potegnite električni vtikač iz električne omrežne vtičnice -. Pred vklopom preverite, če ste odstranili iz stroja vse ključe in vso orodje za nastavljanje stroja. Ko zapustite delovno območje stroja, motor izključite in potegnite električni vtikač iz električne omrežne vtičnice. Po končanih popravilnih ali vzdrževalnih delih morate ponovno montirati vso zaščitno in varnostno opremo žage. Spoštovati in upoštevati je treba vse varnostno- zaščitne, delovne in vzdrževalne napotke proizvajalca kot tudi v tehničnih podatkih o stroju navedene izmere. Upoštevati je treba veljavne predpise ter druga splošno priznana varnostno tehnična pravila. Upoštevajte navodila v beležnicah poklicnih združenj (VBG 7j). Pri vsakem opravilu priključite napravo za odsesavanje prahu. Z žago delajte samo s priključeno opremo za odsesavanje prahu ali s pomočjo običajnega industrijskega sesalca za prah, da bi preprečili poškodbe zaradi izletajočih se žagalnih odpadkov. Namizna krožna žaga mora biti priključena na električno omrežno šuko vtičnico 230 V z varovalko vrednosti najmanj 10 A. Ne uporabljajte stroja z malo močjo za težka žagalna opravila. Kabla ne uporabljajte za namene, za katere kabli niso izdelani! Poskrbite za varni položaj telesa in zmeraj vzdržujte stabilno ravnotežje telesa. Preverite orodje, če ni slučajno poškodovano! Pred nadalnjo uporabo orodja je treba skrbno pregledati zaščitno-varnostno opremo stroja skrbno preveriti eventuelno poškodovane dele, če le-ti brezhibno delujejo. Preverite, če pomični deli brezhibno delujejo in se ne zatikajo ali, če deli niso poškodovani. Vsi deli stroja morajo biti pravilno montirani in izpolnjeni morajo biti vsi pogoji, da se zagotovi brezhibno obratovanje stroja. Poškodovano zaščitno-varnostno opremo in poškodovane dele stroja mora popravljati oziroma zamenjati priznana strokovna servisna služba, če ni v navodilih za uporabo navedeno drugače. Poškodovana stikala pustite, da zamenja električna servisna služba. To orodje je v skladu z veljavnimi varnostnimi predpisi. Popravila sme izvajati samo električno strokovno usposobljeno osebje, pri čemer se mora uporabljati originalne nadomestne dele. V nasprotnem lahko pride do nezgod za uporabnika. Uporabljajte zaščito za oči Uporabljajte zaščito za ušesa Uporabljajte protiprašno zaščito Vrednosti emisije hrupa Obratovanje Prosti tek Tlačni nivo hrupa LPA 105,0 dB(A) 93,0 dB(A) Nivo moči hrupa LWA 114,6 dB(A) 102,6 dB(A) Navedene vrednosti so emisijske vrednosti in ne rabijo kot take predstavljati tudi vrednostih varnih na delovnem mestu. Čeprav obstaja korelacija med emisijskimi in imisijskimi vrednostmi, pa ni možno iz tega zanesljivo sklepati, če je potrebno izvajati dodatne varnostno zaščitne ukrepe. Faktorji, ki lahko vplivajo na trenutno prisotni nivo imisije na delovnem mestu, obsegajo čas trajanja hrupnosti, karakteristike delovnega prostora, druge izvore hrupa, itd. n. pr. število strojev in drugih hrupnostnih opravil v neposredni bližini. Zanesljive vrednosti na delovnem prostoru so pravtako lahko različne od države do države. Le-te informacije pa naj služijo uporabniku kot pomoč pri boljši oceni ugroženosti in tveganja. SLO

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 645. Tehnični podatki Motor na izmenični tok 230 V 50 Hz Moč motorja P 1500 Watt Število vrtljajev v prostem teku n

Vzemite namizno krožno žago iz embalaže in preverite eventuelne poškodbe, ki bi lahko nastale med transportom namizne krožne žage. Stroj morate postaviti v stabilni stojni položaj, to pomeni na delovno mizo ali privitje na stabilno podnožno ogrodje. Pred zagonom oz. uporabo morajo biti pokrovi in zaščitno-varnostna oprema pravilno montirani. List žage se mora dati prosto obračati. Pri že obdelovanem lesu je treba paziti na eventuelno prisotne tujke kot so n. pr. žeblji ali vijaki. Preden pritisnete na stikalo za vklop / izklop, se prepričajte, če je list žage pravilno montirani in če je možno vse premične dele stroja prosto pomikati. Pred priključitvijo stroja se prepričajte, če se podatki na podatkovni tipski tablici skladajo s podatki o električnem omrežju.

Pozor! Pred izvajanjem vsakovrstnih montažnih, preureditvenih in vzdrževalnih del na krožni žagi je treba zmeraj potegniti električni vtikač iz električne omrežne vtičnice.

7.1 Montaža / demontaža zaščite žagalnega lista

(Slika 3) Z roko primite zaščito žagalnega lista (2) in odvijte krilnato matico (15). Postavite zaščito žagalnega lista (2) na razcepno zagozdo (5) tako, da se bo vijak (21) prilegal v režo (a) razcepne zagozde (5). Potisnite zaščito žagalnega lista (2) naprej in zategnite krilnato matico (15). Pritrdite cev za odsesavanje (13) na nastavek za sesalno cev (16) na zadnji strani stroja in jo pritrdite na nosilec zaščite žagalnega lista (2). Na izhodu (b) adapterja za cev za odsesavanje (16) priključite odgovarjajočo napravo za odsesavanje prahu (slika 2). Demontažo izvršite v obratnem vrstnem redu korakov. Pozor! Pred začetkom žaganja morate spustiti zaščito žagalnega lista (2) dol na predmet, ki ga želite žagati. 7.2. Nastavitev prislona za kot žaganja (Slika 4) Pozor! Potegnite električni vtikač iz električne omrežne vtičnice Nastavite list žage (4) na največjo globino rezanja (glej 8.2). Odvijte pritrdilni vijak (9).

7.2.1. 0°- prislon (Slika 4/5)

Pomaknite ročni kolešček (8) v levo dokler ne bo puščica (17) kazala na 0° stopinj. Rahlo zategnite pritrdilni vijak (9). Postavite kotnik (a) med žagalno mizo (1) in list žage (4). Če kot ne bi znašal natančno 90°, potem lahko s pomočjo inbus ključa (b) prestavite prislonski vijak (18) za toliko, da bo kot znašal natančno 90°. Po potrebi še ponovno odvijte pritrdilni ročaj (9), da boste lahko list žage nagnili še nekoliko v levo.

7.2.2. 45° - prislon (Slika 4/6)

Ročni kolešček (8) pomaknite v desno dokler ne bo puščica (17) kazala na 45° stopinj. Rahlo zategnite pritrdilni ročaj (9). Postavite kotnik (C) med žagalno mizo (1) in list žage (4). Če kot ne bi znašal natančno 45°, potem lahko s pomočjo vijaka za prislon (19) dodatno izvršite nastavitev (glej v ta namen analogno 7.2.1.) SLO

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 65Pozor! Pred začetkom postopka žaganja je treba zmeraj zavarovati izbrano nastavitev kota z zategovanjem pritrdilnega vijaka (9). 7.3. Nastavitev razcepne zagozde (Slika 3/7) Pozor! Potegnite električni vtikač iz električne omrežne vtičnice Nastavite žagalni list (4) na največjo globino rezanja, v položaj 0° stopinj in aretirajte. Demontirajte zaščito lista žage (glej 7.1.) Vzemite ven namizni vložek (6) (glej 7.4) Odvijte oba inbus vijaka (20).

7.3.1. Nastavitev na največje rezanje (Slika 7/8)

Potisnite razcepno zagozdo (5) navzgor tako, da bo razmak med mizo žage (1) in zgornjim robom razcepne zagozde (5) znašal približno 10 cm. Razmak med listom žage (4) in razcepno zagozdo (5) mora znašati 3-5 mm . Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6).

7.3.2. Nastavitev za zakrite reze (Slika 7/8)

Potisnite razcepno zagozdo (5) toliko navzdol, da se bo vrh razcepne zagozde nahajal 2 mm pod konico najzornejšega zoba žage. Razmak med razcepno zagoszdo (5) in listom žage (4) mora ponovno znašati 3-5 mm (glej Slika 8) Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6). Pozor! Po izvedbi zakritega reza morate ponovno montirati zaščitni pokrov. Če boste pustili razcepno zagozdo v spodnjem položaju, potem morate upoštevati, da se bo višina rezanja zmanjšala za približno 65 mm. Nastavitev razcepne zagozde je treba preveriti po vsaki zamenjavi žagalnega lista.

7.4 Zamenjava namiznega vložka (Slika 7a)

Pri obrabi ali poškodbi namiznega vložka je treba le-tega zamenjati. V nasprotnem obstaja nevarnost poškodb. Snemite zaščito za žagalni list (2). Odstranite 6 vijakov z ugreznjeno glavo (34). Obrabljeni namizni vložek (6) vzemite ven v smeri navzgor. Montažo novega namiznega vložka izvršite v obratnem vrstnem redu korakov demontaže. 7.5. Zamenjava lista žage (Slika 9) Pozor! Potegnite električni vtikač iz električne omrežne vtičnice. Nastavite list žage (4) na največji globino rezanja. Snemite zaščito lista žage (2) (glej 7.1.) Vzemite ven namizni vložek (6) (7.4.) Odstranite razcepno zagozdo (5) (glej 7.3.) Zaprite zunanjo flanžo (28) s pomočjo zvezdastega ključa (29) in vzemite ven šestrobni vijak s pomočjo viličastega ključa (30) v smeri vrtenja lista žage (4) List žage (4) nastavite na najmanjšo globino rezanja, da ga boste lažje vzeli ven. Snemite list žage (4) iz notranje flanže in ga potegnite navzgor ven. Skrbno očistite flanžo lista žage pred montažo novega lista žage. Novi list žage vstavite in zategnite ponovno v obratnem vrstnem redu. Pozor! Pazite na smer vrtenja, poševnost rezanja zob mora gledati v smeri vrtenja, t.p. naprej (glej puščico na zaščiti lista žage). Ponovno montirajte in nastavite razcepno zagozdo (5) ter zaščito za list žage (2) (glej 7.3.,

Preden boste ponovno delali z žago, preverite funkcionalnost , t,p. pravilno delovanje zaščitne opreme. 8.0. Rokovanje s strojem 8.1. Stikalo za vklop / izklop (slika 10) Potisnite zapahni gumb (a) v smeri navzgor. Odprite pokrov (b). S pritiskom na zeleno tipko „1“ (C) lahko vključite žago. Da bi žago ponovno izključili, morate pritisniti rdečo tipko „0“ (d) . Da bi lahko žago zavarovali pred nedovoljenim vklopom, lahko pokrov (b) zaprete in zavarujete s pomočjo obesne ključavnice (e) (zavarovanje pred otroki). 8.2. Globina rezanja (Slika 4) Z obračanjem ročice (8) lahko nastavite list žage (4) na želeni položaj. Proti smeri urinega kazalca: večja globina rezanja V smeri urinega kazalca: manjša globina rezanja SLO

Soizdobavljeni paralelni prislon (7) poseduje dve različno visoki vodilni površini. Glede na debelino rezanega materiala je treba uporabljati prislonsko vodilo (25) po Sliki 11. za debeli material in po Sliki 12 za tanjši material. Za prestavljanje prislonskega vodila (25) na nižjo vodilno površino je treba odviti oba narebričena vijaka (26), da bi lahko prislonsko vodilo (25) odvili od nosilca (24). Oba narebričena vijaka (26) vzemite ven skozi režo (27) v prislonskem vodilu (25) in ju ponovno vstavite v drugo režo (31). Ponovno montirajte prislonsko vodilo (25) na nosilec (24). Prestavitev na visoko vodilno površino se mora izvesti analogno.

8.3.3. Nastavitev dolžine prislona (Slika 11/15)

Da bi zmanjšali zatikanje materiala, ki ga režemo, se lahko prislonsko vodilo (25) pomakne v vzdolžni smeri. Čvrsto pravilo: Zadnji konec prislona pride do zamišljene linije, ki se začne približno nekje pri sredini žagalnega lista in poteka nazaj pri 45°. Nastavitev potrebne debeline reza - odvijte narebričene vijake (26) in potisnite prislonsko vodilo (25) toliko v naprej, dokler ne pride do zamišljene linije 45° - Ponovno zategnite narebričene vijake (26). 8.4. Prečni prislon (Slika 16) Vzemite prečni prislon (14) iz nosilnega držala in ga potisnite v utor (a) žagalne mize (1). Odvijte narebričeni vijak (32). Obrnite prečni prislon (14) tako, da bo puščica (33) kazala na želeno kotno vrednost. Ponovno zategnite narebričeni vijak (32). Za prirezovanje večjih delov obdelovancev je možno prečni prislon (14) podaljšati s prislonskim vodilom (25) od paralelnega prislona (7) (Slika 13). Pozor!! Prislonskega vodila (25) ne potiskajte predaleč v smeri žagalnega lista. Razmak med prislonskim vodilom (25) in žagalnim listom (4) naj bi znašal približno 2 cm. 8.5. Nastavitev kota (Slika 4) Odvijte pritrdilni ročaj (9) Potisnite ročni kolešček (8) v desno dokler kazalec (17) ne bo kazal na želeno kotno verdnost na skali. Pritrdilni ročaj (9) dobro zategnite. 9.0. Obratovanje Pozor!! Po vsaki novi nastavitvi priporočamo izvesti poskusni rez, da lahko mpreverite nastavljene mere. Po vklopu žage počakajte da žagalni list doseže svoje največje število vrtljajev in šele potem začnete izvajati rezanje. Previdno pri zarezovanju! 9.1. Izvajanje vzdolžnih rezov (Slika 17) Tu lahko prežagate obdelovanec v njegovi vzdolžni smeri. En rob obdelovanca pritisnite na paralelni prislon (7) tako, da bo ravna stran nalegala na žagalno mizo (1). Zaščita žagalnega lista (2) mora biti zmeraj spuščana na obdelovanec. Delovni položaj pri vzdolžnem rezanju ne sme nikoli biti v isti liniji kot poteka smer rezanja. Paralelni prislon (7) nastavite odgovarjajoče višini obdelovanca in želeni širini (glej 8.3.) Vključite žago Roke z zaprtimi prsti položite ravno na obdelovanec in potiskajte obdelovanec vzdolž paralelnega prislona (7) proti žagalnemu listu (4). SLO

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 67 Stransko vodilo z levo roko ali desno roko (odvisno od položaja paralelnega prislona) samo do sprednjega roba zaščitnega pokrova. Obdelovanec zmeraj potisnite do konca razcepne zagozde (5). Odpad pri rezanju ostane ležati na žagalni mizi (1) dokler se list žage (4) ne bo ponovno nahajal v mirovanju. Dolge obdelovance zavarujte pred prevračanjem ob koncu postopka žaganja (na primer s podstavnim stojalom, ipd.)

9.1.2. Rezanje ozkih obdelovancev (Slika 18)

Vzdolžne reze obdelovancev s širino manjšo kot 120 mm je treba brezpogojno izvrševati s pomočjo potisnega dela (3). Potisni del je vsebovani v obsegu dobave. Obrabljeni oz. poškodovani potisni del je treba takoj zamenjati.

9.1.3. Rezanje zelo ozkih obdelovancev (Slika 19)

Za vzdolžne reze zelo ozkih obdelovancev debeline manjše od 30 mm in manj je treba brezpogojno uporabljati potisni del (a). Pri tem je treba dati prednost nižji vodilni površini paralelnega prislona. Potosni leseni del ni zajetei v obsegu dobave! (lahko ga dobite v dotičnih trgovinah) Obrabljeni potisni leseni del je treba pravočasno zamenjati.

Poševne reze praviloma izvajamo z uporabo paralelnega prislona (7). List žage (4) nastavite na želeno kotno vrednost (glej 8.5.). Paralelni prislon (7) nastavite glede na debelino in višino obdelovanca, ki ga boste žagali. Rezanje izvajajte glede na debelino obdelovanca (glej 9.1.2. in 9.1.3.) 9.2. Izvajanje prečnih rezov (Slika 22) Prečni prislon (14) potisnite v enega od obeh utorov (a) na žagalni mizi (1) in ga nastavite na želeno kotno vrednost (glej 8.4.). Če bi bilo potrebno naknadno žagalni list (4) postavljati v prečni položaj, potem se uporabi tisti utor, ki bo onemogočal, da bi Vaša roka in prečni prislon prišla v kontakt z zaščito žagalnega lista. Po potrebi uporabite prislonsko vodilo (25). Obdelovanec čvrsto potiskajte proti prečnemu prislonu (14). Vključite žago. Potiskajte prečni prislon (14) in obdelovanec v smeri žagalnega lista, da boste izvedli rez. Pozor: Zmeraj čvrsto držite vodeni obdelovanec, nikoli prosti obdelovanec, ki ga režete. Prečni prislon (14) zmeraj potiskajte naprej toliko, da bo obdelovanec popolnoma prežagani. Ponovno izključite žago. Odpadke od žaganja odstranjujte šele potem, ko se je žagalni list popolnoma ustavil. 10.0. Vzdrževanje Pozor! Potegnite električni vtikač iz električne omrežne vtičnice. Prah in umazanijo je treba redno odstranjevati iz stroja. Čiščenje boste najbolje izvajali s fino krtačko ali s krpo. Pri čiščenju plastičnih delov ne uporabljajte nobenih agresivnih čistilnih sredstev. 11.0. Naročanje nadomestnih delov Pri naročanju nadomestnih delov je treba navesti sledeče podatke: Tip naprave Številko artikla naprave Identifikacijsko številko naprave Številko nadomestnega dela za potrebni nadomestni del SLO

Navodila za podstavek namizne krožne žage Art.-št.: 43.105.10

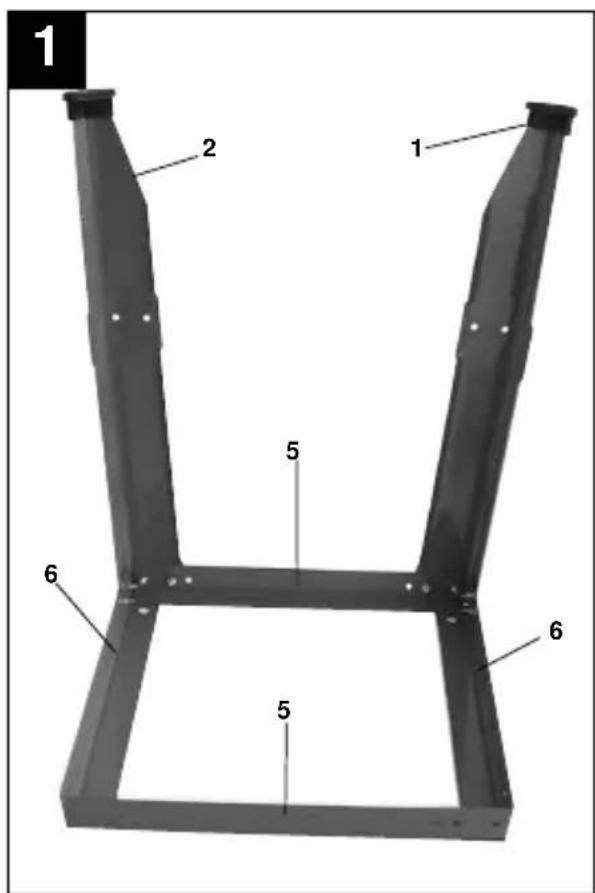

1. Montaža podstavka (Slika 1/ 2)

Vzdolžno in prečno prečko (5/6) je treba postaviti na podlago. Rahlo privijte štiri noge podstavka (2) s šestrobnimi vijaki in varnostnimi maticami na vzdolžne in prečne prečke (5/6). Potem privijte rahlo štiri srednje prečke (3) na noge podstavka (2) in namestite štiri zaključne kapice (1).

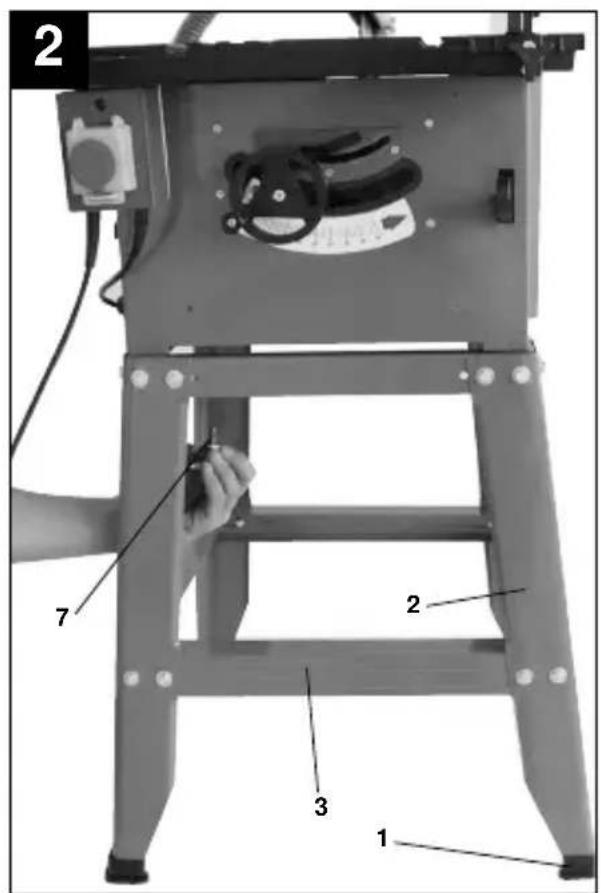

2. Pritrditev namizne žage na

podnožje ( Slika 2) Obrnite podnožje in ga postavite na tla. Postavite žago na podnožje in jo čvrsto pritrdite s šestrobnimi vijaki (7). Potem močno zategnite vse vijake in matice podnožja.

3. Naročanje nadomestnih delov

Pri naročanju nadomestnih delov je treba navesti sledeče podatke: Tip naprave Številko artikla naprave Identifikacijsko številko naprave Številko nadomestnega dela za potrebni nadomestni del

Anl. Hercules TK 250 UV 22.07.2002 18:03 Uhr Seite 69Navodila za razširitev in podaljšanje mize Art.-št.: 43.105.15

Podaljšek mize in razširitev mize (2) rahlo privijte na žagalno mizo (1) s pomočjo vijakov (3) in samozavarovalnih matic (Slika 1). Oporne nosilce (4/5) rahlo privijte na ohišje (6) namizne žage in na podaljšek in razširitev mize (kratke oporne nosilce (4) za razširitev, dolge oporne nosilce (5) za podaljšek). Razširitev in podaljšek mize poravnajte v ravnini z mizo žage (1) .

3. Naročanje nadomestnih delov

Pri naročanju nadomestnih delov je treba navesti sledeče podatke: Tip naprave Številko artikla naprave Identifikacijsko številko naprave Številko nadomestnega dela za potrebni nadomestni del SLO
