BRUGSANVISNING WG322E.9 WORX

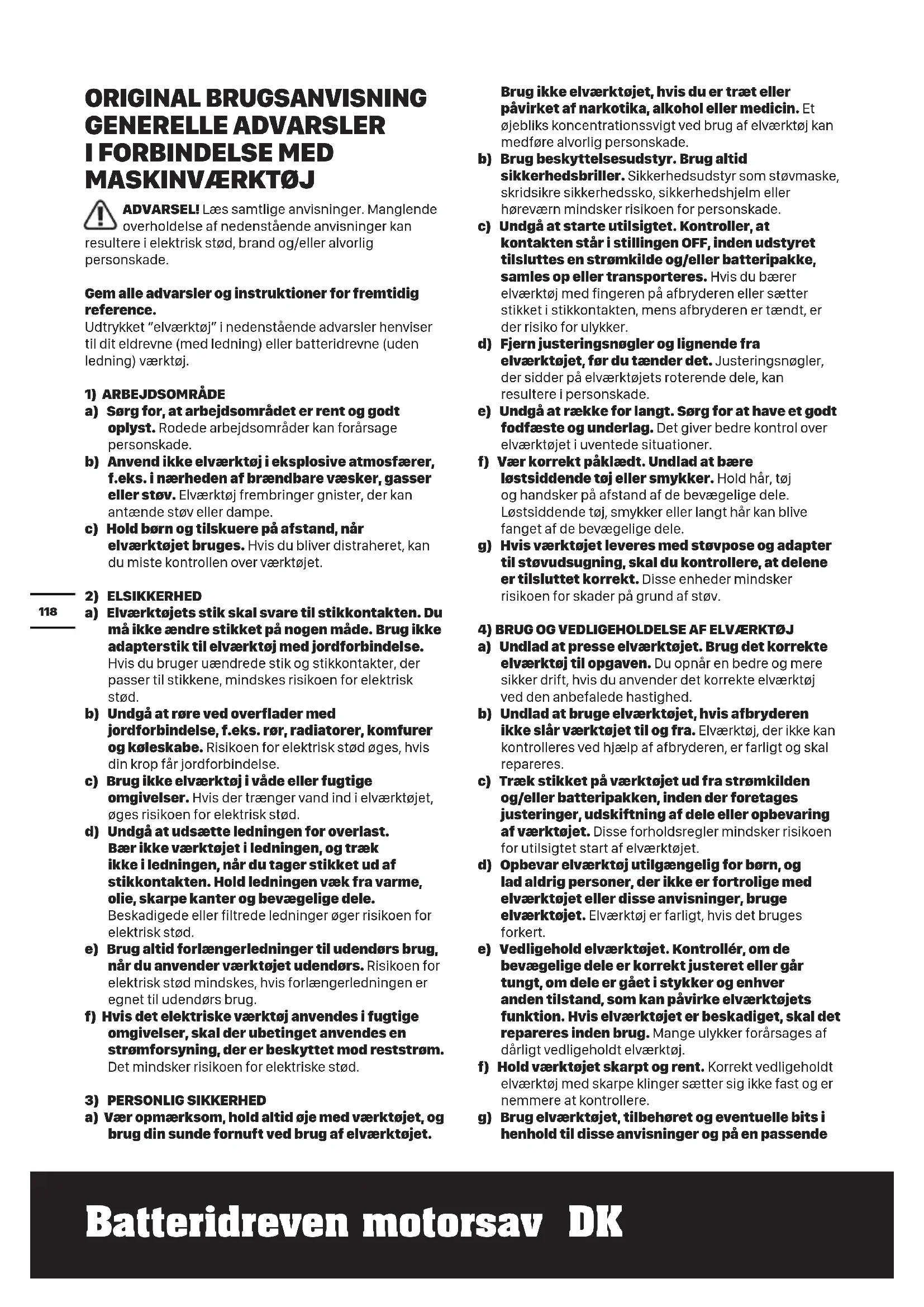

ADVARSEL! Læs samtlige anvisninger. Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner for fremtidig reference. Udtrykket “elværktøj” i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade. b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød. b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse. c) Brug ikke elværktøj i våde eller fugtige omgivelser. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød. d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød. e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs. Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug. f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade. b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade. c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker. d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade. e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer. f) Vær korrekt påklædt. Undlad at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele. g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKTØJ

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed. b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er farligt og skal repareres. c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet. d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert. e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj. f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere. g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende119 Batteridreven motorsav DK måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed. b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand. c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand. d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge. ADVARSELSHENVISNINGER

1. Hold alle legemsdele væk fra savkæden, når

saven er tændt. Kontrollér at savkæden ikke berører noget, før saven startes. Når der arbejdes med kædesaven, kan et øjebliks uopmærksom medføre, at tøj eller legemsdele fanges af savkæden.

2. Hold fast i kædesaven med den højre hånd på det

bageste håndgreb og med den venstre hånd på det forreste håndgreb. Holdes kædesaven fast på en anden måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås.

3. Hold el-værktøjet i de isolerede gribeflader, når

du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

4. Brug beskyttelsesbriller og høreværn. Det

anbefales at bruge yderligere udstyr til beskyttelse af hoved, hænder, ben og fødder. Passende beskyttelsestøj reducerer kvæstelsesfaren fra omkringflyvende spånmateriale og tilfældig berøring af savekæden.

5. Brug ikke kædesaven, når der arbejdes på et træ.

Bruges kædesaven på et træ, kan du blive kvæstet.

6. Sørg altid for at stå rigtigt og anvend kun

kædesaven, når du står på fast, sikker og lige undergrund. Glat eller ustabil undergrund kan medføre, at man taber kontrollen over balancen og kædesaven, hvis man star på en stige.

7. Når der saves i en gren, der er under spænding,

skal du regne med, at den fjedrer tilbage. Når spændingen frigøres i træfibrene, kan den spændte gren ramme den person, der bruger saven, og/eller du taber kontrollen over kædesaven.

8. Vær særlig forsigtig, når der saves i undertræ og

unge træer. Det tynde materiale kan sættes sig fast I savkæden og slå på dig eller bringe dig ud af ligevægt.

9. Bær kædesaven i det forreste greb med

stillestående savkæde og med bagudvisende styreskinne. Kædesaven skal altid være forsynet med beskyttelsesafdækning, når den transporteres eller lægges til opbevaring. Omhyggelig omgang med kædesaven forringer sandsynligheden for tilfældig berøring af savkæden, mens den er i gang.

10. Overhold instrukserne for smøring,

kædespænding og skift af tilbehør. En kæde, der er spændt eller smurt forkert, kan enten gå i stykker eller øge risikoen for tilbageslag.

12. Sav kun i træ. Brug kun kædesaven til

arbejde, den er beregnet til – Eksempel: Brug ikke kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Brug af kædesaven til formål, den ikke er beregnet til, kan føre til farlige situationer.

Tilbageslag kan optræde, hvis spidsen på styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet. En berøring med skinnespidsen kan i nogle tilfælde fore til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven. Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren befinder sig. Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser. Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende: – Hold fast i saven med begge hænder, så tommelfinger og fingre omslutter kædesavens120 Batteridreven motorsav DK greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven. – Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer. – Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag. – Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag. YDERLIGERE RISICI Selv med den tilsigtede anvendelse af apparatet er der altid yderligere risici, som ikke kan forhindres. Ifølge apparatets type og konstruktion kan følgende potentielle farer opstå: - Kontakt med sværdets uafskærmede savtænder (skæringsfarer) - Adgang til den roterende savkæde (skæringsfarer) - Uforudset, pludselig bevægelse af styrestangen (skæringsfarer) - Dele der slynges ud fra savkæden (skærings- / injektionsfarer) - Dele af arbejdsstykket der slynges ud - Hudkontakt med olien - Høretab, hvis der ikke anvendes høreværn under arbejde SIKKERHEDSADVARSLER

1. Brug ikke maskinen, når operatøren er træt, syg eller

påvirket af alkohol eller andre stoffer.

3. Vær opmærksom på farlige driftspositioner, samt

risikoen for at blive ramt af faldende grene eller grene, der efter at have ramt jorden, springer op igen. Operatøren kan blive ramt af faldende grene eller af dem, der springer op igen efter at have ramt jorden. Fjern grenene i sektioner.

4. Sørg for et solidt fodfæste og god balance under drift.

Brug den medfølgende sele.

5. Hold maskinen på tilstrækkelig afstand af luftbårne

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses. b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand. c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys. d) Batterisæt må ikke udsættes for mekaniske stød. e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp. f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget. g) Opbevar batterisæt på et rent og tørt sted. h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

i) Batterisæt skal oplades før anvendelsen. Anvend

altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt. j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes. k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse. l) Batterisæt yder mest optimalt, når de anvendes ved normal stuetemperatur (20 °C ± 5 °C). m) Ved bortskaffelse af batterisæt, skal batterisæt af forskellige elektrokemiske systemer holdes adskilte fra hinanden. n) Genoplad kun med laderen specificeret af Worx. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret. En oplader, der passer til en type batterisæt kan skabe risiko for brand ved brug med et andet batterisæt. o) Brug kun det korrekte batteri til udstyret. p) Batterisættet skal opbevares utilgængeligt for børn. q) Opbevar den originale produktlitteratur til fremtidig brug. r) Batterisættet skal fjernes fra udstyret, når det ikke er i brug. s) Bortskaffes på en miljørigtig måde.

GEM DISSE INSTRUKTIONER

Instruktioner omhandlende de passende teknikker for basal fældning, afkvistning og krydsklipning

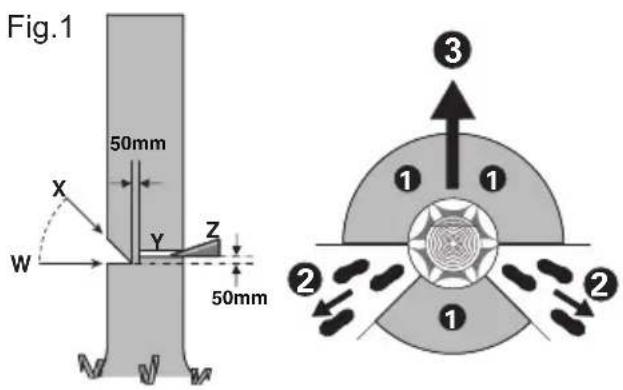

1. Fældning af træer

Udføres tilskærings- og fældearbejdet af to eller121 Batteridreven motorsav DK flere personer på samme tid, skal afstanden mellem de personer, der fælder og tilskærer, være mindst den dobbelte højde på det træ, der fældes. Under fældningen skal man være opmærksom på, at andre personer ikke udsættes for fare, at de ikke rammes af forsyningsledninger og at der ikke opstår tingskader. Kommer et træ i berøring med en forsyningsledning, kontaktes energiforsyningsselskabet med det samme.Ved savearbejde på skråninger skal brugeren af kædesaven opholde sig højere oppe end det træ, der skal fældes, da træet sandsynligvis ruller eller glider ned ad skråningen efter fældningen.Før fældningen bør der være planlagt en flugtvej og evt gjort fri. Flugtvejen bør strække sig tilbage og diagonal til bagsiden af den forventede linje for faldet som illustreret i Figur 1. Før træet fældes, skal der tages højde for træets naturlige hældning, positionen af de største grene og vindretningen for at kunne vurdere træets faldretning.Snavs, sten, løse barkstykker, søm, klammer og tråd skal fjernes fra træet.2. Kærvsnit gennemføresLav snittet 1/3 af træets diameter, vinkelret på retningen for faldet som illustreret i Figur 1. Gennemfør først et vandret kærvsnit (W) forneden. Derved undgås det, at savkæden eller føringsskinnen kommer i klemme, når det andet kærvsnit (X) gennemføres.3. Fældesnit gennemføresLav fældesnittet mindst 50 mm højere end det horisontale tværsnit (Y) som illustreret i Figur 1. Udfør et fældesnit parallelt med det vandrette kærvsnit. Sav kun fældesnittet så dybt, at der bliver et holdestykke af stammen tilbage (fældeliste), der virker som et hængsel. Holdestykket forhindrer, at træet drejer sig og falder i den forkerte retning. Sav ikke holdestykket over.Når fældesnittet nærmer sig holdestykket, bør træet begynde at falde. Skulle det vise sig, at træet muligvis ikke falder i den ønskede retning eller hælder tilbage, hvorved savkæden kommer i klemme, afbrydes fældesnittet; brug kiler af træ, plast eller aluminium (Z) for at åbne snittet og omlægge træet i den ønskede faldlinje ( Når træet begynder at falde, fjernes kædesaven fra snittet, hvorefter den slukkes og lægges fra, før det farlige område forlades ad den planlagte flugtvej ). Vær opmærksom på nedfaldende grene og undgå at snuble. (Se Fig. 1)

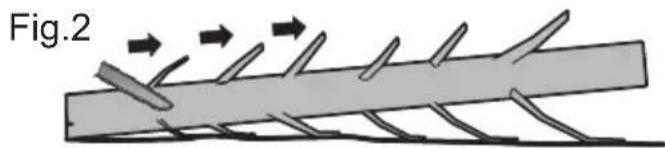

Fig.1 4. Afgrening Ved afgrening forstås at grene fjernes fra fældede træer. Store grene, der vender nedad og som støtter træet, skal i første omgang blive stående. Fjern de små grene med ét snit som illustreret i Figur 2. Grene, der er under spænding, bør saves nedefra og op for at undgå, at savkæden sætter sig i klemme. Fig.2 5. Træstamme afkortesHerved forstås, at det fældede træ deles i afsnit. Sørg for at stå sikkert og at legemsvægten er fordelt jævnt på begge fødder. Hvis det er muligt, bør stammen understøttes af grene, bjælker eller kile. Overhold de nemme instruktioner for let savning.Når stammen er støttet langs hele dens længde, som illustreret i Figur 3, er den skåret fra toppen (overbuk), undgå kontakt med jorden, da dette vil reducere savkædens skarphed. Fig.3 Når stammen er støttet i den ene ende, som illustreret i Figur 4, skæres 1/3 af diameteren fra undersiden (underbuk) (1). Derefter laves det sidste snit ved overbukning (2), som møder det første snit.

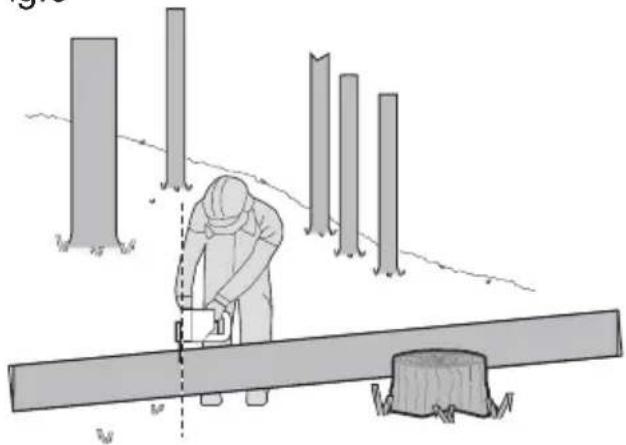

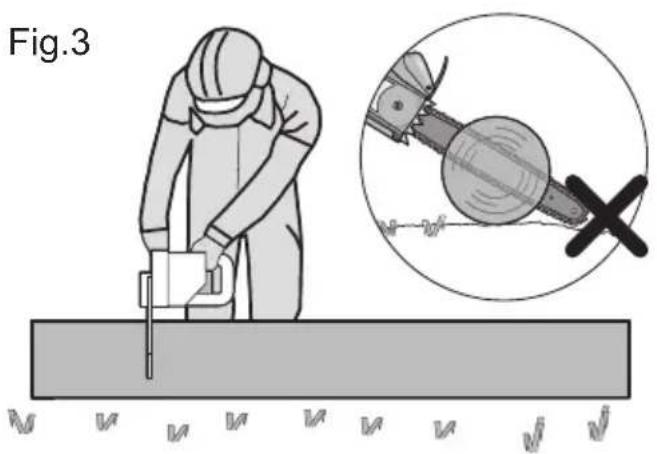

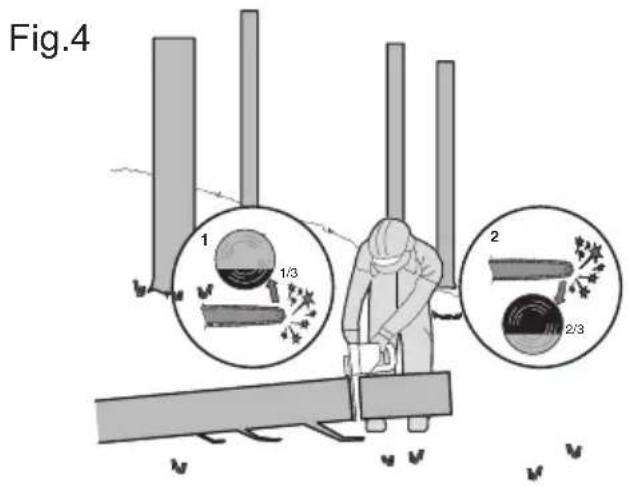

2/3 1/3 Fig.5 Stå altid på den opadgående side ved afkortning på en skråning som illustreret i Figur 6. For at have helt kontrol over situationen, når stammen „saves igennem“, reduceres trykket for enden af snittet, uden at det faste greb løsnes fra kædesavens håndgreb. Sørg for, at savkæden ikke berører jorden. Når snittet er færdigt, skal man vente, til savkæden står helt stille, før kædesaven fjernes. Sluk altid for kædesavens motor, før der skiftes fra træ til træ. Fig.6 SYMBOLER For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær høreværn Bær øjenværn Bær støvmaske Udsæt ikke værktøj for regn. Bær hjelm Bær beskyttelseshandsker Sikkerhedssko

Advarsel om fare fra luftbårne strømledninger. Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.123 Batteridreven motorsav DK Smid ikke brugte batterier ud. Returner udbrændte batterier på dit lokale opsamlingssted eller genbrugsstation. Må ikke brændes. Må ikke udsættes for regn eller vand. Al kontakt med sværdspidsen på enhver genstand skal undgås. Væltekontakt kan få sværdet til at bevæge sig pludseligt opad eller bagud med alvorlige personskader til følge. Brug altid begge hænder ved betjening af kædesaven.124 Batteridreven motorsav DK KOMPONENTLISTE

• Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.125 Batteridreven motorsav DK TEKNISK DATA Type WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - betegnelse af maskiner, der er repræsentative for motorsave og stangsave) WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Nominel spænding 20 V Max** Sværdlængde 25 cm Kædehastighed 3.8 m/s Påfyldningsmængde oliebeholder 130 ml Kædedeling 3/8" Antal drivled 40 Kædevidde 0.043” Mulige kædetyper ES: 3/8.043-40E/ QIRUI : A0(T)-40E/ OREGON: 90PX040G Mulige sværdtyper ES: ES104SDEA041/ QIRUI : PO10-43SR(T) / OREGON: 104MLEA041 Opladningstid 5 hrs Maskinvægt (inkl. kæde og sværd) 2.8 kg 2.4 kg 4.6 kg 4.2 kg **Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20 volt. Nominel spænding er 18 volt. TILBEHØR WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Savekæde 11111 Sværd 1 1 1 1 1 Beskyttelseskappe til sværdet 1 1 1 1 1 Forlængerstang (WA0166) / / / 1 1 Oplader (WA3760) 1 / / 1 / Oplader (WA3880) / 1 / / / Batterienhed (WA3551) 1 1 / 1 / Skulderstrop / / / 1 1 Det anbefales, at alt udstyr købes i samme butik som maskinen. Se på emballagen til tilbehøret for at få yderligere oplys- ninger. Få hjælp og råd i butikken.126 Batteridreven motorsav DK STØJINFORMATION WG322E WG322E.1 WG322E.9 WG323E WG323E.9 A-vægtet lyd- tryksniveau

= 85.7 dB(A) A-vægtet lydeffekt- niveau

Usikkerhed K = 1.5 m/s Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen. ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. FORESKREVET ANVENDELSE Maskinen er beregnet til fældning af træer og savning i træstammer, grene, træbjælker, brædder osv. og kan benyttes til tvær- eller længdesnit. Denne maskine er ikke beregnet til savning i mineralske materialer. MONTERING WARNING! Installer ikke batteriet, før den er helt samlet. Brug altid handsker, når du håndterer med savekæden. MONTERING AF SVÆRD OG SAVEKÆDE

1. Pak alle dele forsigtigt ud.

2. Læg kædesaven fra på en lige flade.

3. Brug kun originale Worx kæder eller dem der er

anbefalet til denne model.

4. Læg savekæden (7) ind i den omløbende not på

sværdet (6). Kontrollér at kæden løber i den rigtige retning ved at sammenligne med symbolet, der er afbilledet på sværdet eller sammenlign med symbolet for kædens retning (17) der findes på. Kontrollér at sværdets spændeplade (23) vender udad. (Se Fig. A)

5. Læg kædeleddene omkring kædehjulet (16) og anbring

sværdet (20) på en sådan måde, at fastgørelsesbolten (21) og de to sværdføringspunkter (19) griber ind i det aflange hul på sværdet (6). (Se Fig. B1, B2)

6. Kontrollér at alle dele sidder korrekt. Kontrollér at alle

savtænderne sidder korrekt fast på kæden. (Se Fig. C1), undgå et knæk (kink) som vist i Fig. C2. Hvis et knæk indtræffer, loft da op i kæden ved sværdet, lige fremfor knækket og træk knækket væk. BEMÆRK: Kæden skal kunne rotere gnidningsløst og ikke have nogen knæk.

7. Sæt kædens dæksel på (9), stram kædedækslet ved at

dreje kædestramningsknappen (8) med uret, indtil den sidder fast. (Se Fig. D) PAS PÅ! Kæden er endnu ikke stram. Stramning af kæde skal ske som beskrevet under “Stramning af kæde”. Kontroller nu at kæden er korrekt spændt. SPÆND SAVEKÆDEN (SE FIG. E1, E2) VIGTIGT: Nye savkæder vil strække sig. Kontroller kædespændingen ofte ved første anvendelse og stram kæden (7) når den er løs rundt om Savsværdet (6). ADVARSEL: ● Fjern batteriet fra værktøjet før justering af kædespændingen. ● De skærende kanter på kæden er skarpe. Brug beskyttelseshandsker, når du håndterer kæden. ● Oprethold altid korrekt kædespænding. En løs kæde øger risikoen for tilbageslag. En løs kæde kan springe ud af sværdets rille. Dette kan skade operatøren og beskadige kæden. En løs kæde vil forårsage, at kæde, sværd og tandhjul hurtigt127 Batteridreven motorsav DK opslides.

1. Læg kædesaven fra på en lige flade.

2. Drej kædestramningsknappen strammes (10) med uret

indtil den er stram. BEMÆRK: Spændingen indstilles automatisk mens kædestramningsknap strammes (8). Klinkehjulsmekanismen forhindrer kædespændingen i at løsnes.

3. Tilt saven fremad (Se Fig. E1) så sværdets (6) spids

skubbes fremad. Det vil spænde kæden igen.

4. Fastspænd kædens spændingsknop (8) ved at dreje

5. Dobbelttjek tilspændingen af den automatiske

kædestramningsknap. Den korrekte spænding af kæden er når kæden (7) kan løftes et halvt kædeled fra midten af sværdet (6) og kæden er inde i rillen af sværdet. Dette gennemføres med en hånd ved at trække savekæden op mod maskinens egenvægt. (Se Fig. E2) BEMÆRK: Kæden (7) er spændt korrekt når den kan løftes op fra sværdet (6) og kædeleddet er indenfor rillen af sværdet (6). BEMÆRK: Kæden (7) vil strækkes når der saves og langsomt miste spænding. Når kæden er blevet løs, skru kædens spændingsknop (8) helt af eller drej knoppen tre hele omgange mod uret og fastspænd den (8) derefter igen og indstil spændingen korrekt ved at gentage trin 1-4 som beskrevet ovenfor. SAMLING AF FORLÆNGERSTANGEN (Kun for WG323E, WG323E.9) Juster og sæt forlængerstangens håndtag ind i akslen. Drej låsegrebet med uret for at låse. (Se Fig. F1, F2) BEMÆRK Sørg for at akslen er godt spændt fast i sin position.

MONTERING AF FORLÆNGERSTANGEN PÅ MASKINEN

(Se Fig. G1) Trin 1: Juster og indsæt tilslutningsbeslaget (29) i saven. Trin 2: Drej låsegrebet (28) mod uret for at spænde forlængerstangen fast til maskinen. BEMÆRK: Sørg for, at forlængerstangen er korrekt låst i position før anvendelse. AFMONTERING AF FORLÆNGERSTANGEN (Se Fig. G2) Trin 1: Drej låsegrebet (28) med uret for at løsne stangen og træk den ud. Trin 2: Skub saven for at frakoble forlængerstangen fra saven. ADVARSEL!

• Når du bruger denne maskine med forlængerstangen, skal du sørge for, at batteriet er fjernet.

JUSTERING AF STANGLÆNGDEN

Stangsaven har en teleskopstangssamling, der strækker sig fra 2m (helt tilbagetrukket) til 2,7m (helt udvidet). Spændeanordningen (26) anvendes til at holde stangen på plads i en hvilken som helst forlænget længde.

1. For at forlænge stangen løsnes spændeanordningen

som vist i fig. H. Stangen glider frit.

2. Træk inderstangen ud til ønsket længde. Bemærk:

Forlæng kun stangen til den nødvendige længde, der kræves, for at nå de grene, der skal beskæres.

VIGTIGT Kædesaven er ikke fyldt med kædesavsolie ved leveringen. Det er derfor vigtigt, at kædesaven fyldes med olie, før den tages i brug. Kædesaven beskadiges, hvis kædesaven benyttes uden kædesavsolie eller hvis olieniveauet er under min-markeringen. BEMÆRK: Kædens levetid og skærekapacitet afhænger af optimal smøring. Derfor bliver kæden automatisk olieret under drift. FYLD OLIETANKEN ADVARSEL: Fjern batteriet inden olietanken fyldes.

1. Stil kædesaven fra på et egnet underlag med

olietankdækslet opad (3).

2. Rengør området omkring påfyldningsskruen med en

klud og skru skruen af ved at skrue den mod uret.

3. Tilføj sværd- og kædeolie indtil beholderen er fuld.

4. Sørg for at der ikke kommer snavs ned i olietanken,

skru påfyldningsskruen (3) på med hånden indtil den sidder stramt, ved at skrue med uret. VIGTIGT Små udligningskanaler findes på olietankens lås for at muliggøre luftudveksling mellem olietank og omgivelser. Stil altid saven fra på et vandret underlag, når den ikke er i brug, da olie ellers kan strømme ud (olietankens lås (3) peger opad). Det er vigtigt at bruge stang- og kædesmøremiddel (ikke inkluderet) der er lavet til at virke ved et bredt temperaturområde, uden et krav om fortynding. Brug ikke beskidte olier, der enten er brugte eller kontaminerede. Dette kan forårsage skader på stangen eller kæden.Brug af forkert olie medfører, at garantien bortfalder. Må ikke sluges. Hvis slugt, tilkald straks en læge. Opbevares utilgængeligt for børn. Opbevares væk fra varme eller åben ild.

Batteridreven motorsav DK ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen. Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare. VIGTIGT: Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm. Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader.

Li-ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning.

3. SÅDAN FJERNES ELLER ISÆTTES BATTERIENHEDEN

(Se Fig. I1, I2, I3) Tryk på batterienhedens udløsningsknap og fjern enheden fra værktøjet. Efter opladning skal batterienheden sættes tilbage i batteribås. Det er nok med et enkelt og let tryk. Kontroller, at batteriet sidder helt fast. NOTER: Når du tager batteripakken af, skal du holde godt fast i den, så du ikke taber den.

4. TÆND OG SLUK (Se Fig. J)

OBS Kontroller batteriet, inden du bruger dit ledningsløse værktøj. Anvend kun batterier, der er angivet i tilbehørsafsnittet. Maskinen tændes ved at trykke ind på kontaktspærren (15) og derefter trykke start-stop-kontakten (2) I bund og holde den i denne stilling. Nu kan kontaktspærren slippes igen. Maskinen slukkes ved at slippe start-stop-kontakten.

5. ARBEJDE MED KÆDESAVEN

VIGTIGT Er olietanken fyldt på? Kontrollér olieniveauet (14), før savearbejdet påbegyndes og hereafter med regelmæssige mellemrum under savearbejdet. (Se Fig. K1) Påfyld olie, når olieniveauet har nået underkanten i kontrolvinduet. Tankvoluminet rækker til ca. 12 minutter, afhængigt af antallet af pauser og arbejdets intensivitet. Kontroller kædespændingen på nye kæder ca. hver 10ende minutter.

1) Montér batteriet i maskinen.

2) Sørg for at det afsnit af stammen der skal skæres ikke

ligger på jorden. Dette holder kæden (7) fra at rører jorden mens den gennemskærer loggen. Det at farligt hvis kæden rører jorden mens den kører og det vil sløve kæden.

3) Brug begge hænder til at holde på saven. Brug altid

venstre hånd til at holde på det forreste håndtag (4) og højre hånd på det bageste håndtag (1). Brug et fast greb. Tommelfingre og fingre skal vikles omkring savens håndtag. (Se Fig. K2)

4) Sørg for at du har solidt fodfæste. Spred fødderne med

en skulderbreddes afstand. Fordel vægten jævnt på begge fødder.

5) Når du er klar til at save, så tryk knappen lås-fra (15)

held ned med højre tommelfinger og tryk på udløseren. Dette vil starte saven. Slip udløseren for at standse saven. Sørg for, at saven kører ved fuld hastighed, før du starter med at save.

6) Når du starter med at save, skal du placére den

bevægende kæde mod træet. Hold saven fast på stedet for at undgå mulig hoppen eller skøjten (sidelæns bevægelse) af saven.

7) Bevæg saven med et let tryk og læg ikke for meget

kraft på saven. Motor bliver overbelastet og kan brænde ud. Den vil gøre arbejdet bedre og sikrere ved den hastighed som den var beregnet til.

8) Fjern saven fra skæret mens saven stadig kører ved

fuld hastighed. Stop saven ved at slippe tænd/sluk- kontakten (2). Sørg for, at kæden er stoppet før saven sættes ned.

9) Fortsæt med at træne på en sikker arbejdsplads indtil

du er blevet fortrolig med det og nemt kan save med en glidende bevægelse og konstant savehastighed. Sikkerhedsudstyr mod tilbageslag på denne sav Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav. De følgende trin vil reducere risikoen for tilbageslag.

• Brug begge hænder til, at holde saven når den kører. Hold ordentligt fat om saven. Hold dine tommeltotter og fingre fast om håndtagene.

• Hold alle sikkerhedsdelene på plads på saven. Sørg for, at de virker ordentligt.

• Ræk ikke for langt og sav ikke over skulderhøjde.

• Stå fast på jorden med dine fødder, og hold hele tiden balancen.

• Stå lidt på venstre side af saven. Dette gør, at din krop ikke er i direkte linje med saven.

• Undgå, at røre noget med næsen af sværdet, når saven er i gang.

• Prøv aldrig at skærer gennem to stammer på samme tid. Sav kun én logfil ad gangen.

• Undgå, at begrave næsen af sværdet, eller bore næsen af sværdet ind i et træ.

• Hold øje med om træet bevæger sig eller om der er andre kræfter der kan klemme kæden.

• Vær ekstrem forsigtig, når du igen begynder at save i et snit.

• Brug kun kæden med lav risiko for tilbageslag og sværdet (6) som saven var udstyret med.

• Brug aldrig en døv eller løs savkæde. Sørg for, at savkæden altid sidder stram og altid er skarp. Sådan bruger du saven sikkert

1. Sørg for at stå sikkert under savearbejdet.

2. Hold saven på højre side af din krop (Se Fig. L).

3. Kæden skal køre (7) for fuld hastighed, før den rammer

4. Brug spænder (13) til at fastgøre kædesaven til træet.

5. Brug spænder som arm under savearbejdet. (Se Fig. M)

6. Brug aldrig kædesaven med udstrakte arme. Forsøg

ikke at save i vanskeligt tilgængelige steder eller mens du står på en stige. (Se Fig. N). Brug aldrig motorsaven over skulderhøjde.129 Batteridreven motorsav DK SAVNING I TRÆ, DER ER UNDER SPÆNDING SE FIG. O ADVARSEL Hvis du skal skære en gren, der er under tryk, skal du være yderst forsigtig. Vær forsigtigt med hensyn til tilbagespringende træ. Når trykket udløses, kan grenen springe tilbage og ramme brugeren, som kan føre til alvorlige skader eller dødsfald. Hvis begge ender på træstammen hviler på en genstand, saves træstammen først en tredjedel igennem oppefra (Y) og ned og herefter helt igennem nedefra (Z) og op (sammesteds). Herved undgås splinter og en fastklemning af saven. Saven må ikke komme i kontakt med jorden under dette arbejde. Hvis kun den ene ende af træstammen hviler på en genstand, saves træstammen først en tredjedel igennem nedefra (Y) og op (sammesteds) og hereafter helt igennem oppefra (Z) og ned. Herved undgås splinter og en fastklemning af saven. ANVENDELSE AF STANGSAV KUN FOR WG323E, WG323E.9 SKÆRING MED EN SKULDERSTROP SE FIG. P1 Forlængerstangen leveres med en skulderstrop, som giver ekstra støtte når du hæver saven op i luften. Sæt skulderstroppen på forlængerstangen, og på din skulder. Skulderstroppen kan også dæmpe stødet, hvis saven uheldigvis tabes når grenen er blevet skåret over. Skæring med forlængerstangen

1. Montér batteriet i maskinen.

2. Før du begynder, at skære en højtsiddende gren,

skal du tage de samme ting i betragtning, som står i afsnittet “Trimning af grene”, og hold godt øje med hvor grenen vil falde. ADVARSEL: Stå ikke direkte under en gren, som skæres over. Hold folk, der står omkring, på sikker afstand. Undgå, at stå på en stige eller andre ustabile støtteelementer, mens du bruger værktøjet. Undgå, at bruge værktøjet i nærheden af kabler, højspændingsledninger og telefonledninger. Hold værktøjet 3m (10ft) væk fra alle højspændingsledninger. (Se Fig. P2-P5)

3. Brug begge hænder til at holde på saven. Hold kun

stangsaven på de dertil designede grebområder, når stangsaven anvendes (Se Fig. P6). Brug et fast greb. Alle fingrene skal bruges til at holde fast rundt om stangsavens håndtag og stang.

4. Sørg for at du har solidt fodfæste. Spred fødderne med

en skulderbreddes afstand. Fordel vægten jævnt på begge fødder.

5. Når du er klar til at save, så tryk knappen lås-fra (30)

held ned og tryk derefter tænd/sluk-knappen i bund (31) (Se Fig. P7). Dette vil starte saven. Slip udløseren for at standse saven. Sørg for, at saven kører ved fuld hastighed, før du starter med at save.

6. Når du starter med at save, skal du placére den

bevægende kæde mod træet. Hold saven fast på stedet for at undgå mulig hoppen eller skøjten (sidelæns bevægelse) af saven.

7. Bevæg saven med et let tryk og læg ikke for meget

kraft på saven. Motor bliver overbelastet og kan brænde ud. Den vil gøre arbejdet bedre og sikrere ved den hastighed som den var beregnet til.

8. Fjern saven fra skæret mens saven stadig kører ved

fuld hastighed. Stop saven ved at slippe tænd/sluk- kontakten. Sørg for, at kæden er stoppet før saven sættes ned. TRIMME ET TRÆ (BESKÆRING) ADVARSEL: Undgå tilbageslag. Tilbageslag kan resultere i alvorlige ulykker eller død. Se Tilbageslag, for at undgå tilbageslag. ADVARSEL Anvend ikke stangsaven mens du er:

• på en stige enhver anden ustabil overflade

• i enhver akavet position Du kan miste kontrollen over stangsaven og forårsage alvorlig skade. ADVARSEL: Løft ikke armene over skuldre, når du bruger stangsaven. FORSIGTIG: Søg professionel hjælp, hvis du står over for forhold uden for din evne. Trimning af et træ er processen med at skære grene fra et levende træ. Sørg for at du har solidt fodfæste. Spred fødderne med en skulderbreddes afstand. Fordel vægten jævnt på begge fødder. Følg nedenstående anvisninger til trimning af et træ.

1. Læg første snit 15 cm fra træets stamme på

undersiden af grenen. Brug toppen af styreskinnen til dette snit. Sav 1/3 gennem grenens diameter (Se Fig. P8).

2. Flyt saven 5 til 10 cm længere ud på grenen. Læg

det andet snit oppefra og fortsæt indtil du har savet grenen af.

3. Læg det tredje snit på undersiden af stubben, så

tæt på træets stamme som muligt. Brug toppen af styreskinnen til dette snit. Sav 1/3 gennem diameteren af stubben.

OG SIKKERHED Følg vedligeholdelsesinstruktionerne i denne vejledning. Korrekt rengøring af sav og kæde og sværd kan reducere risikoen for tilbageslag. Efterse og vedligehold saven efter hver brug. Dette forlænger savens levetid. BEMÆRK: Risikoen for tilbageslag forøges hver gang saven slibes, også selvom den slibes rigtigt. VEDLIGEHOLDELSE OG

• Når den ikke bruges.

• Før du flytter fra ét sted til et andet

• Før du skifter tilbehør eller andre dele, såsom savkæden eller sværdet.

2. Efterse motorsaven før og efter hver brug. Tjek

saven grundigt, hvis afskærmningen eller anden dele130 Batteridreven motorsav DK er blevet beskadiget. Tjek for eventuelle skader, der kan påvirke førerens sikkerhed eller betjeningen af saven. Tjek justeringen og de bevægelige dele. Tjek for beskadigede eller ødelagte dele. Brug ikke motorsaven hvis skader påvirker sikkerheden eller driften. Få skaden repareret af et autoriseret servicecenter. For at finde et autoriseret servicecenter, kan du besøge www. worx.com.

3. Vedligehold motorsaven med omhu.

• Udsæt aldrig saven for regn.

• Hold kæden skarp, ren og smurt for bedre og mere sikker ydeevne.

• Følg de trin, der er beskrevet i denne manual angående at holde kæden skarp.

• Hold håndtagene tørre, rene og fri for olie og fedt.

• Sørg for, at alle skruerne og møtrikkerne er fastspændte.

• Opbevar den på et højt eller lukket sted, ude af børns rækkevidde.

• Opbevar den på et tørt sted.

• Med sværdets og kædens (9) opbevaringshylster på. Vedligeholdelse af sværdet For at maksimere levetiden af sværdet, anbefales følgende vedligeholdelse af sværdet. Sværdskinnerne der bærer kæden skal rengøres før opbevaring af værktøjet eller hvis sværdet eller kæde synes at være beskidt. Skinnerne skal rengøres hver gang kæden fjernes. Sådan rengøres sværdets skinner:

1. Afmontér kædedækslet og sværdet og kæden. (Se

2. Rengør ved hjælp af en stålbørste, skruetrækker eller

lignende egnet værktøj, skidt fra skinnerne. (Se Fig. Q)

3. Sørg for at rense oliekanalerne grundigt

Forhold der kræver vedligeholdelse af kæden (7) og sværdet (6):

• Utilstrækkelig olieforsyning til sværdet og kæden. Tjek tilstanden af sværdet hver gang kæden slibes. Et slidt sværd vil beskadige kæden og gør det svært at save. Efter hver brug med enhed frakoblet fra strømforsyningen, skal den rengøres for al savsmuld på sværdet og tandhjulshullet. Brug en flad fil til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn. Fil skinnens kanter og sider firkantede Slidt rille Korrekt rille Udskift sværdet når rillen er slidte, sværdet er bøjet eller knækket, eller når den overophedes eller afgratning af skinnerne opstår. Hvis udskiftning er nødvendig, så anvend kun det sværd der er angivet for saven i reservedelslisten eller på mærkaten på motorsaven. Udskiftning/vending af savekæde og sværd Udskift kæden når savtænderne er for nedslidte til at blive slibet eller når kæden stopper. Brug kun korrekt kæde som nænvt i denne brugsvejledning. Kontrollér sværdet inden slibning af kæden. Et slidt eller beskadiget sværd er farligt. Et slidt eller beskadiget sværd vil skade kæden. Det vil også gøre det meget sværere at save. Monter sværdets spændingsplade (23) på det nye sværd ved at stramme skruen med uret. Den lille metalskive (a) skal påsættes hullet på sværdet. (Se Fig. R)

SLIBNING AF SAVEKÆDEN

ADVARSEL: Fjern batteripakken fra saven før eftersyn. Alvorlig skade eller dødsfald kan forekomme, som følge af elektrisk stød eller kropskontakt med en kæde i bevægelse. Skærekanterne på kæden er meget skarpe. Brug beskyttelseshandsker, når du skal røre ved kæden. Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unødig slid på kædehjul, sværd, kæde og motor. Hvis du skal tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv.

ADVARSEL Benyt kraftige handsker ved udførelse af vedligeholdelse eller service på dette værktøj Fjern altid batteriet fra saven inden der udføres service eller vedligeholdelse på dette værktøj. BEMÆRK Det er ikke nødvendigt at afmontere kæden eller sværdet ved smøring af tandhjulet .

1. Rengøring sværdet og tandhjulet

2. Brug en smørepistol, sæt spidsen af pistolen i

smørehullet og indsprøjt fedt indtil den vises på den udvendige kant af tandhjulets tand. (Se Fig. S)

3. For at dreje tandhjulet skal du frigøre kædestoppet og

trække kæden med hånden indtil den usmurte bagside af tandhjulet er på linje med smørehullet. Gentag denne procedure for smøring.131 Batteridreven motorsav DK FEJLFINDING Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis el-værktøjet ikke fungerer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren. ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen. Symptom Mulig årsag Afhjælpning Kædesaven fungerer ikke. Batteri fladt. Sikringen er defekt. Oplad batteriet. Udskift sikringen. Kædesaven tænder og slukker hele tiden. Overopvarmning Der presses meget under skæring. Ekstern løs forbindelse. Intern løs forbindelse. Start-stop-kontakten er defekt. Anbring maskinen på et køligt, ventileret sted for at afkøle den. Pres relativt mindre under skæring. Kontakt et autoriseret værksted. Kontakt et autoriseret værksted. Kontakt et autoriseret værksted. Savekæden er tør. Olietanken er tom. Ventilationsåbningen i olietankdækslet er tilstoppet. Olieudløbskanalen er tilstoppet. Fyld tanken op med olie. Rengør olietankdækslet. Rens olieudløbskanalen. Kæden/styreskinnen er varm. Olietanken er tom. Ventilationsåbningen i olietankdækslet er tilstoppet. Olieudløbskanalen er tilstoppet. Kædespændingen er for høj. Kæden er uskarp. Fyld tanken op med olie. Rengør olietankdækslet. Rens olieudløbskanalen. Indstil kædespændingen. Slib eller udskift kæden. Kædesaven hopper, vibrerer eller saver ikke rigtigt. Kædespændingen er for løs. Kæden er uskarp. Kæden er slidt. Savetænderne peger i den forkerte retning. Indstil kædespændingen. Slib eller udskift kæden. Erstat kæden. Montér savekæden igen, så tænderne vender i den rigtige retning. MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.132 Batteridreven motorsav DK KONFORMITETSERKLÆRING Vi, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Erklærer herved, at produktet Beskrivelse Batteridrevet kæde- og stangsav Type WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - betegnelse af maskiner, der er repræsentative for motorsave og stangsave) Funktion Skæring i træ Er i overensstemmelse med følgende direktiver: 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC amended by 2005/88/EC Afprøvningsorgan involveret Navn: Intertek Deutschland GmbH (Afprøvningsorgan 0905) Adresse: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Certificeringsnummer.: 17SHW1086-01 (WG322E WG322E.1 WG322E.9) 17SHW1166-01 (WG323E WG323E.9) WG322E WG322E.1 WG322E.9 2000/14/EC ændret ved 2005/88/EC: - Konformitetstestprocedure pr. Annex V - Målt niveau for lydeffekt 94.7dB(A) - Deklareret garanteret niveau for lydeffekt 96dB(A) WG323E WG323E.9 2000/14/EC ændret ved 2005/88/EC: - Konformitetstestprocedure pr. Annex V - Målt niveau for lydeffekt 95.2dB(A) - Deklareret garanteret niveau for lydeffekt 96dB(A) Standarder i overensstemmelse med: EN 60745-1, EN 60745-2-13, EN ISO 3744, EN 55014-1, EN 55014-2, Dele af EN ISO11680-1 Personen, autoriseret til at udarbejde den tekniske fil, Navn Marcel Filz Adresse Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2020/05/06 Allen Ding Deputy Chief Engineer, Testing & Certification Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China133 Trådløs motorsag NOR ORIGINAL DRIFTSINSTRUKS GENERELLE SIKKERHETS- ADVARSLER FOR ELEKTROVERKTØY ADVARSEL! Les alle instruksjoner. Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade. Ta vare på alle advarsler og veiledninger for fremtidig referanse. Uttrykket “elektrisk verktøy” i alle advarslene som er listet opp viser til verktøyet ditt som er koblet til strømforsyningen (med ledning) eller batteriverktøy (uten ledning).
