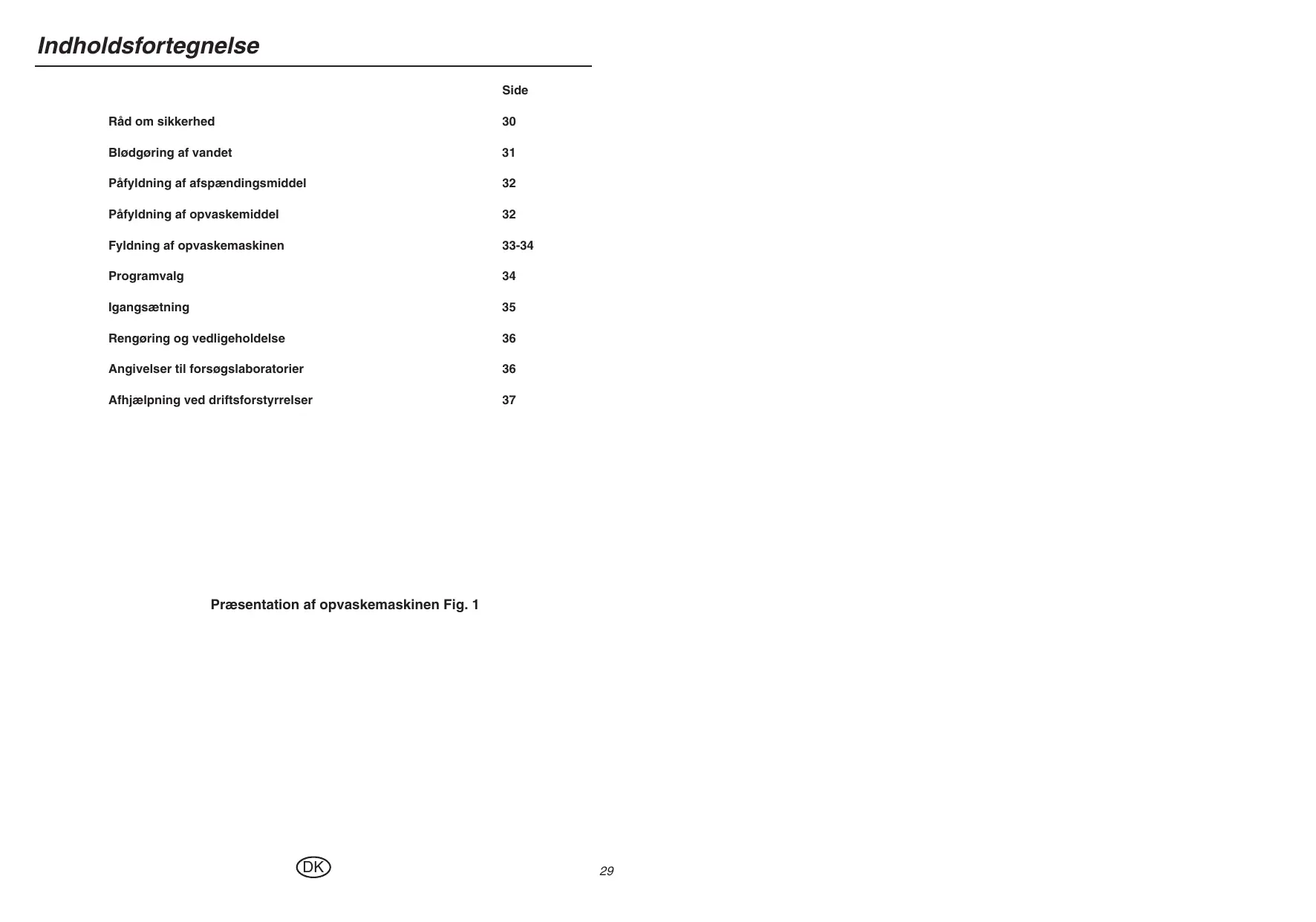

BRUGSANVISNING VF200JE1 BRANDT

Blødgøring af vandet

Påfyldning af afspændingsmiddel

Påfyldning af opvaskemiddel

Fyldning af opvaskemaskinen 33-34 Programvalg

Angivelser til forsøgslaboratorier

Afhjælpning ved driftsforstyrrelser

Præsentation af opvaskemaskinen Fig. 1

Råd om sikkerhed Blødgøring af vandet Vor garanti er kun gyldig, hvis De omhyggeligt følger nedenstående anvisninger: Maskinen overholder gældende sikkerhedsbestemmelser. Reparationer må kun udføres af fagfolk. Usagkyndige reparationer eller ændringer kan medføre betydelig fare for brugeren. Der må kun anvendes originale reservedele. - Sørg for, at emballagen bortskaffes i henhold til gældende miljøbestemmelser. - Ved tydelige skader på maskinen må den ikke tilsluttes. Kontakt i så fald straks forhandleren. - Udtjente maskiner skal afleveres på nærmeste genbrugscenter. Lukkesystemet på lågen skal ødelægges, så lågen ikke længere kan lukkes (legende børn kan lukke sig inde i maskinen og blive kvalt). Træk stikket ud af stikkontakten og fjern tilslutningskablet. - Maskinen skal opstilles på et frostfrit sted. Frost kan medføre skader på de hydrauliske dele. - Sørg for, at til- og afløbsslangerne er tilsluttet som beskrevet i brugsanvisningen. Forkert tilslutning kan beskadige maskinen. - Opvaskemaskinen bør altid slukkes og vandhanen lukkes efter brug. - For at sikre god stabilitet må indbygningsmodeller kun installeres under en gennemgående bordplade, der er fastgjort til de omgivende skabe. - Lad aldrig børn opvaskemaskinen. betjene/lege med Påfyldning af salt skal foretages lige inden der startes et program. Maskinen skal være indstillet korrekt efter vandets hårdhedsgrad for at opnå et optimalt saltforbrug og et godt opvaskeresultat:

• Vandets hårdhedsgrad kontrolleres ved hjælp af medfølgende teststrimmel.
• Indstil blødgøringsfilteret i henhold til farven på teststrimlen og efter nedenstående tabel.

1 - Skru låget af saltbeholderen.

2 - Ved hjælp af tragten fyldes beholderen med

filtersalt, der er specielt beregnet til opvaskemaskiner.

3 - Ved førstegangsbrug skal

saltbeholderen fyldes op med vand. Skru igen låget fast på.

• De bedes henvende Dem til Deres forhandler, hvis vandet har en hårdhed på >40° dH (Position 5). Vigtigt: Ved en hårdhedsgrad på 0 til 6°dH (Position 1) er det ikke nødvendigt at anvende filtersalt, men man skal da fylde saltbeholderen med vand ved førstegangsbrug. Hæld aldrig opvaskemiddel i saltbeholderen, da det ødelægger blødgøringsfilteret. - Hvis De flytter eller ændrer maskinens vandtilførsel, skal filteret/hårdhedsgraden justeres igen. Spørg hos det lokale vandværk. Vandets hårdhedsgrad til 40°dH 25 til 39°dH 20 til 25°dH 14 til 20°dH 6 til 14°dH 0 til 6°dH Markøren placeres Antal i.h.t. testresultatet. Vælgeren sidder opvaske mellem 2 på maskinens påfyldning indvendige side er (ca.) til venstre Position - Hvis der opstår funktionsfejl, som ikke kan rettes ved hjælp af denne brugsanvisning, skal De slukke for strømmen og straks kontakte vor serviceafdeling. Indstilling efter hårdhedsgraden Behov for salt Maskinopvaskemidler øvrige rengøringsmidler skal opbevares utilgængeligt for børn. Ved indtagelse af sådanne midler kan der ske ætsning i mund og svælg. De bør gennemlæse denne brugsanvisning omhyggeligt. Den indeholder alle nødvendige oplysninger om sikkerhed, installation, brug og vedligeholdelse af opvaskemaskinen samt nærmere oplysninger om garantien. Vi beder Dem opbevare brugsanvisningen omhyggeligt og videregive den til den nye ejer.

Markøren skal stå ud for et tal Brug kun "filtersalt der er specielt beregnet til opvaskemaskiner". Brug aldrig bordsalt, kogesalt eller andet salt. Disse salte kan indeholde uopløselige partikler, der kan ophæve blødgøringsvirkningen.

Visning af filtersaltniveau

En kontrollampe på betjeningspanelet lyser, når maskinen mangler filtersalt. - Vandet i opvaskemaskinen må ikke bruges som drikkevand. - Man må ikke stå eller sidde på den åbne låge da opvaskemaskinen kan tippe eller blive beskadiget. Påfyldning af filtersalt (fig 5) -Lågen må ikke åbnes under et programforløb, da damp og vand kan slippe ud. - Opvaskemaskinen er kun beregnet til husholdningsopvask og må ikke anvendes til noget andet formål. Påfyldning af salt er nødvendigt for at regenerere harpiksen, der blødgører vandet ved at fjerne kalk derfra, undtagen når vandværksvandet er blødt nok (se "Indstilling efter hårdhedsgraden"). - Der må under ingen omstændigheder bruges opløsningsmidler til rengøring vedligeholdelse af maskinen.

Påfyldning af afspændingsmiddel Fyldning af opvaskemaskinen Fyld op til overkanten af indstillingsgrebet. Hvis afspændingsmidlet løber over, tørres det overskydende op med en svamp for at forhindre skumdannelse. For at opnå et optimalt skylle- og tørreresultat kan afspændingsmiddeldispenseren indstilles som følger: Blødt vand: Trin 1, nedsætter doseringen. Hårdt vand: Trin 3, forøger doseringen. Vi anbefaler at tilsætte afspændingsmiddel for at vandet kan løbe af opvasken uden at efterlade pletter. Vigtigt! Anvend udelukkende afspændingsmidler ,der er beregnet til opvaskemaskiner! Påfyldning og indstilling af afspændingsmiddeldispenseren (fig. 6-7) Visning af afspændingsmiddelniveau For at påfylde afspændingsmiddel skal maskinens låge åbnes til vandret og dækslet til den indbyggede beholder fjernes ved at dreje det mod uret. En kontrollampe på betjeningspanelet lyser, når maskinen mangler afspændingsmiddel. Påfyldning af opvaskemiddel For at lette påfyldningen af opvaskemiddel sidder sæbedispenseren på forsiden af den øverste kurv. Dermed er det muligt at fylde opvaskemiddel på uden at skulle bukke sig eller åbne lågen helt. Brug kun opvaskemidler, der er beregnet til maskinopvask. Der henvises til fabrikantens anvisninger på emballagen samt til nedenstående brugsanvisning. For at opnå et godt opvaskeresultat skal større madrester fjernes, inden servicet sættes i maskinen. Alle påbrændte eller fastsiddende madrester skal fjernes på forhånd. De sammenklappelige kurve foran i den nederste kurv giver mulighed for at sætte store fade i maskinen. Opvaskemaskinen har to kurve til 12 kuverter (140 dele) i.h.t. normen DIN 44990 (fig. 10 og 11) Vend altid den indvendige side af servicet nedad. Sørg for, at ingen del af servicet dækker for andre dele. Kontroller efter fyldningen, at spulearmen kan rotere frit. Servicedele må ikke rage udenfor kurvene. De aftagelige riste kan benyttes, hvis man ønsker at holde bestikket adskilt. Ved at benytte disse adskillelsesriste opnår De et optimalt opvaskeresultat. Bestik (Fig. 13)

• Sæt bestikket med skafterne nedad.
• Adskil sølvtøj fra andre metaller ved hjælp af adskillelsesristen.
• Brug helst en adskillelsesrist til te- og kaffeskeer. Nederste kurv (Fig. 8 - 9 - 10) Placér servicet således at vandet frit kan cirkulere og skylle alt servicet. (Undgå tallerkener der klæber sammen, eller ting der står oven på hinanden) Den nederste kurv er især beregnet til tallerkener, bestik, fade, pander og gryder. Sæt store fade og pander ude i siden. Undgå at blande flade og dybe tallerkener. Sæt fortrinsvis tallerkener af samme form efter hinanden. Sæt dybe tallerkener bagerst i maskinen hvor de høje spidser er. Sørg for, at spulearmen kan rotere frit (grydehåndtag, for store tallerkener eller fade).

Tablet I denne sæbedispenser kan anvendes opvaskemiddel i pulverform, flydende opvaskemiddel eller tabletter. Inden opvaskeprogrammet startes:

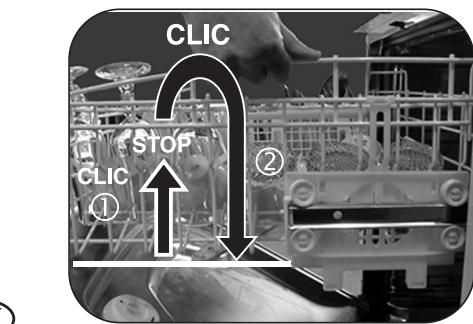

• Læg tabletten i det yderste rum. Brug af tabletter anbefales især til Økoprogrammet og ved fuld opvaskemaskine. Øverste kurv (Fig. 11 - 12) Justering i ØVERSTE POSITION: Denne kurv er især beregnet til glas, kopper, små skåle, små fade, underkopper, o.s.v. Stil glassene, så de rører mindst muligt ved hinanden. Stil altid glas, kopper og skåle med bunden opad. Stil servicet metodisk for at spare plads (rækker med glas, kopper, skåle). Løft langsomt kurven indtil der høres et klik i begge sider. ② Justering i NEDERSTE POSITION: Løft kurven helt op i begge sider (klik) og lad den glide nedad. Sørg for at de to glideskinner er justeret i samme højde. eller Træk sæbedispenseren ud for at påfylde flydende opvaskemiddel eller opvaskepulver. Fyld op til Min. mærket ved opvask, der kun er lidt snavset. Pulver eller flydende opvaskemiddel Hvis der stilles store fade i den nederste kurv, skal den øverste kurv stilles i øverste position. Justeringen kan foretages med fyldt kurv. Fyld op til Max. mærket ved opvask, der er normalt snavset. Luk sæbedispenseren. MEGET VIGTIGT: Alle opvaskemidler skal opbevares utilgængeligt for børn og beskyttet mod fugt.

Programvalg Igangsætning Service som ikke er egnet til maskinopvask: - Skærebrætter af træ - Dele af tin og kobber - Limet service og bestik - Dele af oxiderbart stål - Bestik og dele med håndtag og skæfter af træ, horn eller perlemor - Antikt eller håndmalet porcelæn. Når De køber service, bør De sikre Dem at det kan tåle maskinopvask Vigtigt: Af sikkerhedsmæssige grunde tilrådes det at sætte spidse knive med spidsen nedad i bestikkurven. Langbladede knive og andre skarpe køkkengenstande skal lægges fladt i den øverste kurv. Betjeningspanelet sidder på lågens øverste kant, og kan ses, så snart lågen åbnes. Tryk på "Start" knappen for at gøre apparatet strømførende. De forskellige programsymboler er forklaret på den selvklæbende etiket, som er vedlagt i posen med dokumentation. Den kan klæbes på maskinens yderste låge.

1 - Fyld opvasken i opvaskemaskinen, og sørg

for, at der ikke er noget som spærrer for sprøjteelementet.

2 - Kom opvaskemiddel på maskinen.

Program type Kontrollamperne for manglende salt/afspændingsmiddel lyser når opvaskemaskinen er spændingsførende. Salt: Tændes når maskinen mangler salt. Efter påfyldning af filtersalt kan det forekomme at lampen forbliver tændt, indtil saltet er tilstrækkeligt opløst, normalt efter en opvask (eller hvis påfyldningen ikke er tilstrækkelig se under Påfyldning side 31) eller efter den første igangsætning med saltvareprøven. Bemærk: Ved særligt blødt vand der ikke kræver brug af filtersalt, forbliver lampen tændt.

3 - Tryk på "Start/stop" knappen

for at gøre apparatet strømførende.

4 - Vælg program ved at trykke på én af

5 - Luk op for vandhanen.

Normal vask : Anbefales til meget snavset og fedtet opvask (vanskelige pletter: fedt, sovs, spor fra kogning eller stegning, friture, gratinerede ovnretter osv. ) Øko vask : Anbefales til almindelig snavset opvask (almindeligt snavs, dagligdagens porcelæn og bestik ). Vask af skrøbelige ting : Anbefales til opvask, som kun er lidt snavset, ikke fedtet eller bestående af skrøbelige ting.

6 - Tryk på "Programstart" knappen

Lampen "opvask i gang" vil blive tændt. Programmet går i gang, så snart døren er lukket. Afspændingsmiddel: Tændes (ved åben låge), når maskinen mangler afspændingsmiddel (se under Påfyldning, side 32). Pas på ikke at vælge 2 eller 3 programknapper samtidig. Hvis du har lavet en fejl i programmeringen, skal du bare trykke på den pågældende knap igen, så den går op og er ikke lægere aktiveret. For at sikre effektiv vask, bør lågen ikke åbnes, når programmet er i gang. Økonomisk og miljøvenlig opvask Forvask ikke servicet i hånden. Udnyt opvaskemaskinens muligheder. Den vasker økonomisk og miljøvenligt. Vælg altid et program der passer til servicetypen og hvor snavset service og bestik er. Undgå overdosering af opvaskemiddel, filtersalt og afspændingsmiddel. Overhold anbefalingerne i denne brugsanvisning (side 31, 32 og 33) samt anvisningerne på de forskellige produktemballager. Kontroller, at vandblødgøringsfilteret er korrekt indstillet. Lamper Disse værdier refererer til normale anvendelsesforhold. De kan variere alt efter, hvor meget opvask, der er fyldt på maskinen, den temperatur, der er valgt, vandets hårdhed eller fødespændingen. Vejledende oplysninger : Varighed Normal vask 100 min. Vask af skrøbelige ting 90 min. Vand 18 L. 18 L. Energi 1,65 kWh 1,24 kWh Opvask i gang: Denne lampe lyser, når der er trykket på knappen "Programstart", og den slukker, når programmet er færdigt. Slut: Denne lampe lyser, når programmet er færdigt. Den skal være tændt, når der vælges et nyt program. Af sikkerhedsmæssige årsager tilrådes det at trække stikket ud af stikkontakten, samt at lukke for vandhanen.

Rengøring og vedligeholdelse

• Opvaskemaskinen er forsynet med et selvrensende mikrofilter, der løbende filtrerer opløst, mikroskopisk snavs fra opvaskevandet. Mikrofilteret og hovedfilteret kan ikke afmonteres, da de rengøres løbende af spulearmene. SAMTIDIG : - Rengør jævnligt filterkurven på følgende måde: Fig 14 ➀ Træk filterkurvens håndgreb opad. - Rengør udtømningskurven (3 - 4 gange om året) på følgende måde: Fig 14 ➁ Tag udtømningskurven ud ved at skubbe fligen bagud og trække kurven opad. - Fjern alle rester med en børste. - Rengør under rindende vand. - Sæt begge kurve på plads igen, og sørg for, at de sættes helt ned. Driftsforstyrrelser med en fugtig svamp for at fjerne eventuelle aflejringer.
• Kabinet og kontrolpanel: Brug kun vand og et mildt rengøringsmiddel. Opvaskemaskinen starter ikke. Anvend ikke skurepulver, metalsvampe eller produkter, der indeholder sprit eller fortynder. Brug fortrinsvis en klud eller svamp. - Er maskinen tilsluttet? - Er lågen lukket rigtigt? - Er der åbnet for vandhanen? - Står startknappen på "0"? (alt efter modellen) Utilfredsstillende vaskeresultat (eller aflejringer) - Vælg et bedre egnet program. - Kontroller at vandet kan cirkulere frit - Anbring servicet rigtigt. - Brug kun opvaskemidler beregnet til maskinopvask. - Kontroller at afløb, filtre, spulearme, tætninger og lågekanter er rene. - Rens filtrene. - Kontroller at servicet er anbragt rigtigt. - Kontroller at spulearmene kan dreje frit. Der er fedtpletter på servicet - Forøg doseringen af opvaskemiddel. - Brug en anden type opvaskemiddel. - Vælg et bedre egnet program. Der er kalkpletter på servicet. - Kontroller at det er kalkpletter (Rengøring med eddike). Hvis det er kalkpletter: - Kontroller saltbeholderen. - Kontroller vandets hårdhedsgrad. - Forøg indstillingen af blødgøringsfilteret. Glassene er slørede For blødt vand angriber glasset: - Kontroller om der er monteret en afkalker i vandledningen Kontroller vandets hårdhedsgrad. - Nedsæt indstillingen af blødgøringsfilteret og fjern i givet fald filtersaltet. Der er saltpletter på servicet (saltsmag) - Fyld saltbeholderen op med vand og efterfyld evt. med salt. Luk saltbeholderen omhyggeligt. Sort, anløbent og gult sølvbestik. - Fjern madrester fra sølvbestikket efter brugen. - Hold sølvbestikket adskilt fra andre metaller. - Brug et opvaskemiddel til sølvbestik. Der er rustpletter på knivene - Brug knive der tåler maskinopvask. Maskinen tømmer ikke vandet ud. - Fjern vandlåsen i hæverten. - Kontroller at afløbsslangen ikke er fastklemt, knækket eller gået af. - Maskinen har været vippet bagover under flytning. Start pumpen igen: Løft afløbsslangen af og hold slangeenden over en balje på gulvet. Start et program, hvorefter maskinen skal starte udtømningen. Afbryd med knappen "Tænd/Sluk", sæt afløbslangen på igen og start programmet på ny. Hvis De efter kontrol af ovennævnte symptomer stadig har problemer med opvaskemaskinen, bedes De kontakte vor serviceafdeling. Oplys venligst maskintype, serienummer og nummeret på typeskiltet (på indersiden af lågen). Dermed undgår De unødig ventetid og unødvendige omkostninger. - Maskinen overholder gældende sikkerhedsbestemmelser. Reparationer må kun udføres af fagfolk. Ukyndige reparationer kan medføre betydelig fare for brugeren. Hvert år Maskinen bør rengøres en eller to gange om året for at sikre den en god og lang levetid. Dette gøres ved at køre et intensivt program med tom maskine med et specialprodukt til rengøring af opvaskemaskiner, der findes i handelen. Længere tids stop Rengør maskinen fuldstændigt, sluk for strømtilførslen og luk for vandet. Rengør om nødvendigt:
• Filtrenes forside, dørkanter og dørpakning Afhjælpning af driftsforstyrrelser Angivelser til forsøgslaboratorier Sammenlignende tests (Fig. 10 - 11)
• Indstilling af afspændingsmiddeldosering: 2
• Kapacitet: 12 kuverter
• Vaskemiddelmængde: 30 g opvaskemiddel B
• Øverste kurv: Justering i NEDERSTE POSITION Alt efter vandets hårdhed skal - vandblødgøringsanlægget straks indstilles over den anbefalede værdi for at tage højde for det manglende fosfatindhold i standardvaskemidlet. - Kontakt apparatets fabrikant, før testene påbegyndes, hvis der er afvigelser i forhold til de sammenlignende undersøgelser i EN 50242 vedrørende graden af tilsmudsning, bestikkets og servicets type mv. IEC 436, DIN 44990 : EN 50242 :

Normal vask Afhjælpning /mulig årsag

Vask af skrøbelige ting

Fotografiet her under viser de vigtigste elementer opvaskemaskinen, der kan ses, når det nederste stativ er taget ud. Det er disse elementer, som er beskrevet i betjeningsvejledningen.

3- Instilling af blødgøringsmiddel.

4- Rum til regenererende salt.

5- Maskinplade (Service referencer)

6- Nederste sprøjteelement

• Overløbssikring. Dette system aktiverer automatisk udtømningspumpen, såfremt vandniveauet i maskinen bliver for højt.
