GEBRUIKSAANWIJZING VF200JE1 BRANDT

Afwasmaschine GEBRUIKSAANWIJZING

5 - Luk op for vandhanen.

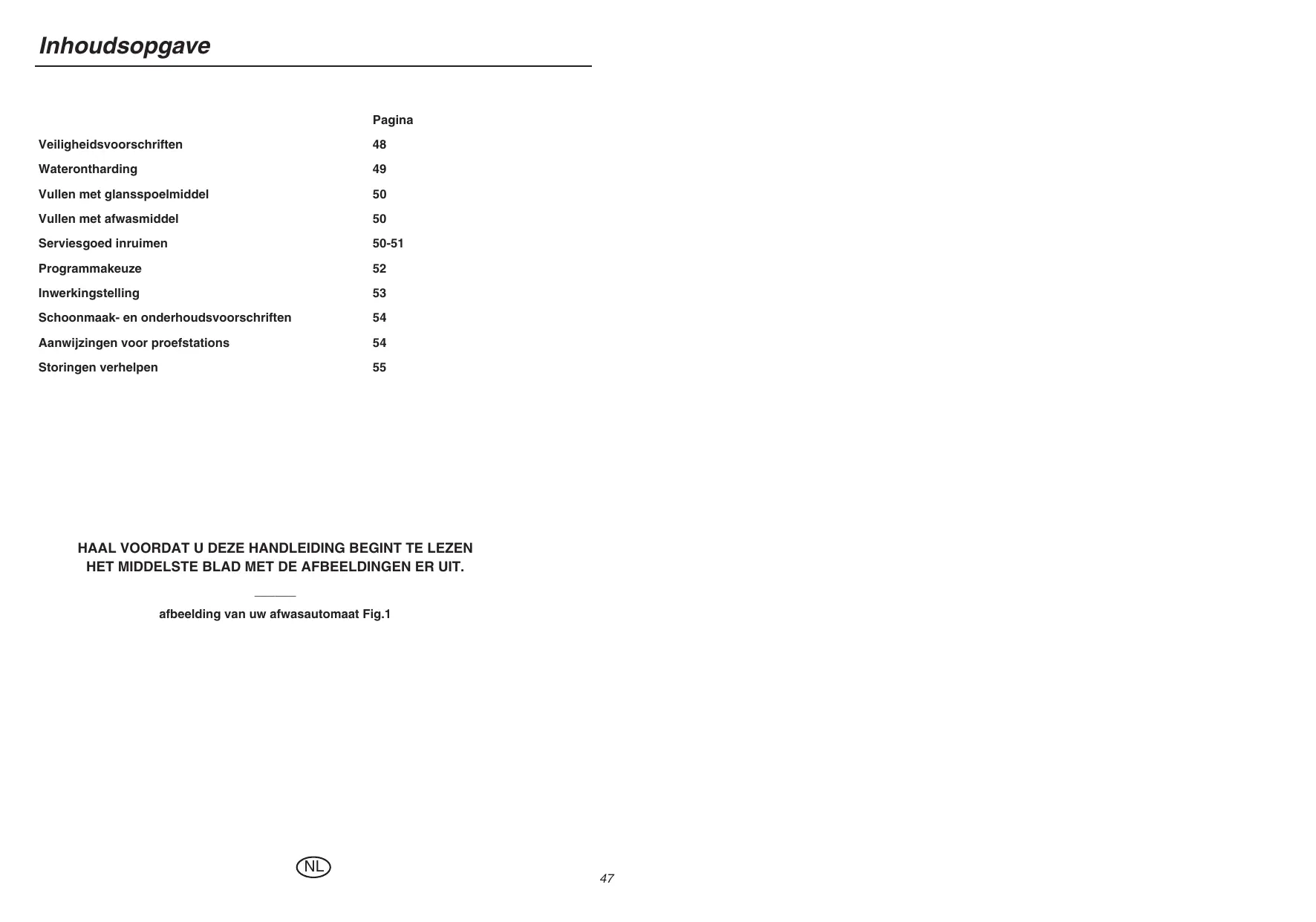

Inhoudsopgave Pagina Veiligheidsvoorschriften

Vullen met glansspoelmiddel

Vullen met afwasmiddel

Serviesgoed inruimen 50-51 Programmakeuze

Schoonmaak- en onderhoudsvoorschriften

Aanwijzingen voor proefstations

HAAL VOORDAT U DEZE HANDLEIDING BEGINT TE LEZEN HET MIDDELSTE BLAD MET DE AFBEELDINGEN ER UIT. afbeelding van uw afwasautomaat Fig.1

Veiligheidsvoorschriften - Bij slechte werking van het apparaat te wijten aan andere oorzaken dan vermeld in deze handleiding, het apparaat uitschakelen (de stekker uittrekken) of de stroom afsluiten en contact opnemen met onze Servicedienst. Wij zijn niet aansprakelijk voor schade te wijten aan het niet opvolgen van onderstaande voorschriften : - Het apparaat beantwoordt aan de geldende veiligheidnormen. Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Niet-overeenkomstige reparaties of vervangingen kunnen een gevaar inhouden voor de gebruiker. Gebruik voor reparaties alleen originele onderdelen. - Het verpakkingsmateriaal volgens de geldende milieuvoorschriften afvoeren. - Een beschadigd apparaat niet in gebruik nemen maar contact opnemen met uw leverancier. - Plaatsing dient te gebeuren bij vorstvrije temperatuur, zo niet dan kunnen water bevattende onderdelen mogelijk schade oplopen. - Afgedankte apparaten dienen naar de dichtstbijzijnde recyclepost (punt) gebracht te worden. Maak de sluiting onklaar zodat de deur niet meer gesloten kan worden (spelende kinderen zouden zich kunnen opsluiten in het apparaat met kans op verstikking). De stekker uit het stopcontact trekken en de aansluitkabel doorknippen. - De aanvoer en de afvoerleidingen aansluiten zoals voorgeschreven in de handleiding. Onjuiste aansluitingen kunnen schade veroorzaken. - Het is sterk aan te raden het apparaat na gebruik uit te schakelen en de wateraanvoer af te sluiten. - Voor een goede stabiliteit mogen integreerbare apparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd. - Kinderen mogen niet spelen met de afwasautomaat of deze bedienen. - Niet op de geopende deur gaan zitten of steunen. Het apparaat kan kantelen of schade oplopen. Instellen van de wateronthardingsinstallatie De wateronthardingsinstallatie dient correct ingesteld te worden om het zoutverbruik te optimaliseren en een schoon resultaat te leveren. Hiervoor :

• Het kalkgehalte van het water controleren met behulp van het meegeleverde waterteststrookje.
• De wateronthardingsinstallatie instellen volgens de instructies van het teststrookje en aan de hand van onderstaande tabel. Stel de schuifregelaar in op de overeenstemmende stand.
• Voor water >25°dH (Stand 5) uw leverancier raadplegen. Bij verhuizing of verandering van de watertoevoer dient de wateronthardingsinstallatie bijgesteld te worden. Informeer naar de hardheidsgraad van het water bij het waterleidingbedrijf. Vullen van het zoutreservoir (fig. 5) Regeneerzout is noodzakelijk om het water te ontharden, d.w.z te ontkalken, behalve indien het leidingwater voldoende zacht is (zie instelling wateronthardingsinstallatie). Het vullen dient te gebeuren juist voordat een programma gestart wordt.

1. De schroefdop van het zoutreservoir

losdraaien en afnemen.

2. Met behulp van de meegeleverde trechter

het reservoir vullen met een pak regenereerzout voor afwasautomaten.

3. De eerste keer met water tot de rand

aanvullen. De schroefdop van het zoureservoir goed vastdraaien. Belangrijk : Bij instelling op stand 1 (geen regenereerzout nodig) dient het zoutreservoir bij het aanzetten toch met water gevuld te worden. Nooit afwasmiddel in dit reservoir gieten. Hierdoor gaat de onthardingsinstallatie kapot. Aantal Instelling wasbeurten links in tussen twee vullingen de kuip Stand

afwasmiddelen andere onderhoudsprodukten buiten bereik van kinderen bewaren. Deze produkten kunnen bij inname bijtend werken op mond keel en maag. Zout Lees aandachtig deze gebruikershandleiding waarin de nodige aanwijzingen voor de veiligheid, het gebruik en de garanties van het apparaat uiteengezet worden. Wij raden U aan deze handleiding zorgvuldig te bewaren en bij verkoop door te geven aan de nieuwe eigenaar van het apparaat. Waterontharding . 25° dH* 20 tot 25°dH 14 tot 20°dH 10 tot 14°dH

6 tot 10°dH 0 tot 6°dH

Waterhardheid (ongeveer) Gebruik alleen regenereerzout dat speciaal bestemd is voor afwasautomaten. Geen tafelzout, keukenzout of andere gebruiken. Deze zouten kunnen onoplosbare bestanddelen bevatten die de werking van de onthardingsinstallatie kunnen vernietigen. Gebruik niet te fijn korrelig regenereerzout. BELANGRIJK : De schuifregelaar op uitsluitend één cijfer instellen Controle van het zoutgehalte Een controlelampje op het bedieningspaneel brandt indien het zout dient bijgevuld te worden. - Het water in de spoelruimte is niet drinkbaar. - Tijdens de werking van het apparaat de deur niet openen. Er bestaat gevaar dat er stoom vrijkomt of dat er water uit het apparaat spuit. - De afwasautomaat alleen voor het afwassen van serviesgoed gebruiken. - Gebruik geen oplosmiddelen voor het onderhoud van uw apparaat.

Vullen met glansspoelmiddel Glansspoelmiddel is nodig om glazen helder en het serviesgoed zonder strepen te laten opdrogen. BELANGRIJK ! Gebruik alleen produkten die speciaal geschikt zijn voor afwasautomaten en dus GEEN handafwasmiddel ! Serviesgoed inruimen Verander de instelling met de afstelknop als er na enkele wasbeurten strepen of watervlekken op het serviesgoed achterblijven : Positie 1 om de dosering te verlagen bij zacht water. Positie 3 om de dosering te verhogen bij hard water. Controle van het glansspoelmiddel Vullen en instellen van de doseerder van het glansspoelmiddel (Fig. 6-7) Een controlelampje op het bedieningspaneel brandt indien het glansspoelmiddel dient bijgevuld te worden. Alvorens het bakje te vullen, de deur horizontaal brengen en de schroefdop op de deur losdraaien met de wijzers van de klok mee. Vullen tot op de hoogte van de instelmaat. Bij overmaat het teveel afsponzen om schuimvorming te voorkomen. Vullen met afwasmiddel Het afwasmiddelbakje bevindt zich vooraan onder de bovenste servieskorf. U hoeft zich dus niet te bukken noch de deur volledig te openen om het te vullen. Sorteer de borden naar vorm. Plaats diepe borden achterin in het vak met de hoge steunen. Ervoor zorgen dat geen enkel stuk het draaien van de sproeiarmen hindert (zoals pannesteel, bestek of te grote schotel). Om een schoon resultaat te verkrijgen, het serviesgoed van grove etensresten ontdoen alvorens het in te ruimen. Aangekoekte of vastklevende resten dienen verwijderd te worden. Uw afwasautomaat beschikt over twee servieskorven voor 12 couverts. Het vaatwerk altijd met de opening naar beneden zetten. Ervoor zorgen dat de stukken elkaar niet overlappen en dat er geen enkele belemmering is voor de besproeiing. Controleer na het inruimen of de sproeiarmen ongehinderd kunnen ronddraaien. De stukken mogen niet uitsteken buiten de korven. De bestekkorven zijn verschuifbaar en kunnen om het even waar in de onderste servieskorf geplaatst worden. Hierdoor kunt U het apparaat beladen naargelang het vaatwerk. Onderste servieskorf (fig. 8-9-10) Met de afneembare hekjes kunt U het bestek geordend rangschikken. Gebruik deze scheidingshekjes om een optimaal resultaat te verkrijgen. Het vaatwerk zodanig inruimen dat het water vrij kan circuleren en alle stukken kan besproeien. (Borden niet tegen of op elkaar plaatsen). Deze korf is in hoofdzaak bestemd voor borden, bestek, schotels, pannen, kookpotten. Plaats grote schalen en pannen aan de zijkant. Zet er geen platte en diepe borden tussen. Bestek (fig.13)

• Het eetvlak naar boven richten.
• Bestek met hoornen heft kan beter niet in het apparaat afgewassen worden
• Scheid zilverwerk van andere metalen met het scheidingshekje.
• Gebruik een scheidingshekje voor de kleine lepeltjes. Gebruik afwasmiddelen die speciaal ontwikkeld zijn voor afwasautomaten. Houdt U aan de voorschriften van de fabrikant op de verpakking en onderstaande gebruiksadviezen. Tablet U hebt de keuze tussen tabletten of vloeibare/poedervormige afwasmiddelen. Til langzaam de servieskorf omhoog totdat u aan beide kanten een klik hoort. Deze korf is in hoofdzaak bestemd voor glazen, kopjes, schaaltjes, bekers, soepkommetjes, … De rekjes van de bovenste korf zijn op en neer te klappen om uw vaatwerk te schikken. Alvorens een programma te starten :
• Het tablet in het buitenvakje plaatsen. Tabletten zijn vooral aan te raden voor een eco programma en voor vol beladen machines.

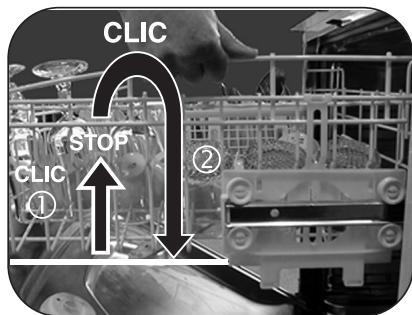

• Het afwasmiddelbakje uittrekken en vullen met poedervormig of vloeibaar afwasmiddel tot het onderste merkteken bij een weinig bevuilde vaat het bovenste merkteken bij een bevuilde vaat (of volg het advies op van de afwasmiddel fabrikant) Sluit het afwasmiddelbakje. ① Plaatsing in de HOGE STAND : Bovenste servieskorf (fig. 11 - 12) Poedervormig of vloeibaar afwasmiddel ② Plaatsing in de LAGE STAND : Til de servieskorf aan beide kanten helemaal op (klik) en laat deze vervolgens naar beneden zakken. Indien u grote schalen in de onderste korf wilt zetten is het nodig de bovenste servieskorf in de hoge stand te plaatsen. Dit kan ook worden gedaan als de korf volgeladen is. Verzeker U ervan dat de twee glijders op dezelfde hoogte ingesteld zijn. ZEER BELANGRIJK : Al deze produkten buiten bereik van kinderen houden en op niet-vochtige plaatsen bewaren.

Inwerkingstelling Serviesgoed inruimen Ongeschikt servies voor de vaatwasmachine : - Bestek en servies met houten of hoornen handvaten. - Antiek porselein of met de hand beschilderd - Kunststof serviesgoed - Voorwerpen van ijzer of gietijzer - Kookpotten of pannen van aluminium - Borden en bekers van tin, koper of messing - Houten snijplanken - Was uitsluitend “vaatwasmachine bestendig” servies, glas en bestek in uw vaatwasmachine. Belangrijke opmerking : Veiligheidshalve raden wij aan puntige messen met het lemmet naar beneden in de bestekkorf te plaatsen. Leg messen met lang lemmet en andere scherp keukengerei horizontaal in de bovenste servieskorf. Programmakeuze Het bedieningspaneel bevindt zich vooraan aan de binnenkant van de deur. Druk op de “ hoofdschakelaar ” om het apparaat in te schakelen. In het documentenmapje vindt U een etiket dat de betekenis van de programmasymbolen aangeeft. Dit label kan op de binnendeur van uw apparaat gekleefd worden. Indicatie produkten bijvullen

1. De afwasautomaat beladen en nakijken of

het vaatwerk de sproeiarmen niet hindert.

2. Het afwasmiddelbakje vullen.

Deze controlelampjes branden als het apparaat ingeschakeld is. Zout : gaat aan als zout dient toegevoegd te worden. Na het bijvullen van het regenereerzout zal het lampje blijven branden totdat het zout voldoende is opgelost, over het algemeen na een cyclus (of bij onvolledig vullen – zie vullen pagina 49) bijvoorbeeld bij de inwerkingstelling met het proefmonster. Nota : Bij uitzonderlijk zacht water waarvoor geen regenereerzout vereist is, blijft dit lampje branden.

3. Druk op de “hoofdschakelaar”

het apparaat in te schakelen.

4. Druk op de toets van het gekozen

programma (zie pagina 9).

5. Open de waterkraan.

Normaal Wassen : Voor vettig en zeer vuil serviesgoed. (hardnekkige etensresten : vet, saus, aangekoekte resten, frituur, gratin…).

6. Druk op de toets “Start”

, het controlelampje “programma bezig” gaat aan. Het programma start zodra de deur gesloten is. Eco Wassen : Waarschuwing Nooit 2 of 3 programma’s tegelijk instellen. Bij verkeerde programmakeuze opnieuw de toets indrukken voor de ontgrendeling. Voor normaal bevuild servies-goed. (gewone etensresten, alle-daagse vaat). Fijn Wassen : Voor weinig bevuild, niet-vettig serviesgoed of voor delicate stukken. Glansspoelmiddel : gaat branden als glansspoelmiddel dient bijgevuld te worden (zie vullen pagina 50). Zuinig en ecologisch afwassen Uw vaatwerk niet met de hand voorspoelen. Optimaliseer de capaciteiten van uw afwasautomaat. Hierdoor zult U zuinig en ecologisch afwassen. Kies altijd een programma naar gelang van de aard van het serviesgoed en de vuilheidsgraad. Vermijd overdoseringen van afwasmiddel, regenereerzout of glansspoelmiddel. De aanbevelingen van deze handleiding (pagina 49, 50 en 51) en de aanwijzingen op de verpakkingen van de produkten in acht nemen. Zorg ervoor dat de wateronthardingsinstallatie goed ingesteld is. Om een optimaal resultaat te verkrijgen de deur niet openen indien het programma gestart is. De indicatie lampjes Wassen in bedrijf: Dit lampje gaat branden nadat u op de toets “start” heeft gedrukt en gaat uit aan het einde van het programma Ter informatie : Normaal Wassen Fijn Wassen Duur 100 mn 90 mn Water 18 L 18 L Deze gegevens zijn volgens normale gebruikswaarden, maar kunnen variëren aan de hand van de hoeveelheid en soort van serviesgoed, de temperatuur, de hardheid van het water en voltagespanning. Elektriciteit 1,65 kWh 1,24 kWh Einde van het programma “Stop”: Dit lampje gaat branden aan het eind van het programma. Dit lampje zal blijven branden tot een nieuw programma wordt ingesteld. Veiligheidshalve raden wij U aan het apparaat uit te schakelen en de waterkraan dicht te draaien.

Schoonmaak- en onderhoudsvoorschriften

• Uw afwasautomaat is uitgerust met een zelfreinigend microfilter die permanent de fijne etensresten uit het spoelwater zal zeven. Reinig indien nodig :
• De bovenkant van de filters, de deurranden, de deurdichting met een vochtige spons om aanslag te voorkomen.
• De ombouw en het bedieningspaneel alleen met zeepsop. Het microfilter en het hoofdfilter kunnen er niet uitgehaald worden. dit is niet nodig aangezien zij gereinigd worden door de sproeiarmen. Reinig regelmatig het afvalbakje. Echter : - maak het filterbakje regelmatig schoon. Hiervoor moet u : Voor het schoonmaken geen schuurpoeder, schuursponsjes, produkten op alcoholbasis of verdunningsmiddelen gebruiken. Gebruik bij voorkeur een doek of een spons. ① - De greep van het filterbakje naar boven Jaarlijkse reiniging Om de goede werking van uw afwasautomaat te bestendigen, is het goed uw apparaat één à twee keer per jaar onbeladen aan te zetten op een intensief programma en met een speciaal reinigingsmiddel dat te verkrijgen is in de handel. ➁ ✍ Het filterbakje eruit halen door het lipje naar achter te duwen en vervolgens omhoog te trekken. - De resten met een borstel verwijderen. - Onder de kraan schoonmaken. - Het geheel weer terugzetten in de hiervoor bedoelde ruimte en er hierbij op letten dat het op de bodem wordt vastgeklikt. VERGELIJKENDE TESTS Capaciteit : 12 couverts volgens : RG. 10-11
• Instelling glansspoelmiddel-doseerder op : 2
• Hoeveelheid afwasmiddel 30 g afwasmiddel B
• Bovenste servieskorf. Plaatsing in de HOGE STAND - Het is absoluut noodzakelijk de waterontharder in te stellen op de waarde die direct volgt op de uit uw waterhardheid aanbevolen regeling, om rekening te houden met het gebrek aan fosfaat in de standaard afwasmiddel. - Neem indien er afwijkingen bestaan ten opzichte van de vergelijkende tests volgens EN 50242 betreffende de graad van vervuiling, het soort servies en bestek etc, contact op met de fabrikant van het apparaat vóór aanvang van de tests.

- Controleer het stopcontact. - Controleer of de deur goed gesloten is. - Controleer of de waterkraan open staat. - Controleer of de knop “ uitgestelde start ” op 0 staat. Niet schoon (of aanslag). - Kies een programma dat aangepast is aan de vuilheidsgraad. - Zorg ervoor dat geen enkel stuk de watercirculatie hindert. Controleer of het serviesgoed goed ingeruimd is. - Gebruik uitsluitend afwasmiddel voor afwasautomaten. - Controleer of het afvalbakje, de filters, de armen, de dichtingen en de deurrand schoon zijn. - Reinig het filter. - Zorg voor een goede rangschikking van het serviesgoed. - Ga na of de sproeiarmen ongehinderd kunnen draaien. Vetvlekken - Verhoog de dosering van het afwasmiddel. - Gebruik een nieuw pak afwasmiddel - Kies een aangepast programma. Kalkstrepen - Controleer of het kalk is (afwrijven met azijn) zo ja : - Controleer of het zoutreservoir bijgevuld dient te worden. - Controleer de waterhardheid. - De wateronthardingsinstallatie hoger instellen. De glazen zien er dof uit Te sterk onthard water tast de glazen aan. - Ga na of er misschien een waterontharder op uw waterleiding is aangesloten. Controleer de waterhardheid. - Stel de wateronthardingsinstallatie lager in en verwijder indien nodig het regenereerzout. Zoutvlekken (het serviesgoed heeft een zoutsmaak) Vul het zoutreservoir aan met water en vul bij indien nodig. Sluit de schroefdop correct. Zilverwerk is zwart, gevlekt of vergeeld. - Het zilverwerk na gebruik onmiddellijk van etensresten ontdoen. - Zilverwerk van andere metalen gescheiden houden. - Kies een geschikt afwasmiddel voor zilverwerk. Roestsporen op de lemetten van de messen. - Gebruik messen “bestendig” voor de afwasautomaat. De afwasautomaat loopt niet leeg. - Haal de sluiter van de sifon weg. - Controleer of de afvoerslang niet geblokkeerd, geknikt of platgedrukt is. - Bij de verplaatsing van het apparaat hebt U heeft naar achter gekanteld. Om de pomp aan te zuigen : Maak de aansluitnippel van de afvoer los en leg deze op de grond met het uiteinde in een teil : start een programma, de afvoer moet weer op gang komen. Onderbreek de hoofdschakelaar, breng de afsluitnippel terug op zijn plaats en start uw programma opnieuw. Indien U ondanks deze opmerkingen nog steeds problemen hebt, richt U dan tot uw leverancier of de Servicedienst. Gelieve het type van het apparaat, het serienummer of het nummer op het typeplaatje (op de binnenkant van de deur) te vermelden. Dit vermindert wachttijden en onnodige kosten. IEC 436, DIN 44990 : “Normaal Wassen : Fijn Wassen : De afwasautomaat start niet. Niet in gebruik Maak uw apparaat volledig schoon, de elektrische stroom uitschakelen en de watertoevoer afsluiten. Aanwijzingen voor proefstations. Controle / Mogelijke oorzaak Storingen en klachten

• Voor deuren uit inox mogen produkten “speciaal voor inox” gebruikt worden. Houd u aan de gebruiksaanwijzing van het produkt. trekken. - de afvoerput schoonmaken (3 à 4 keer per jaar). Hiervoor : EN 50242 : Storingen verhelpen Dit apparaat beantwoordt aan de geldende veiligheidsnormen. Reparaties mogen alleen door bekwame vaklui uitgevoerd worden. Ondeskundige reparaties kunnen schade en gevaar opleveren voor de gebruiker.

Bovenstaande foto vertoont de belangrijkste onderdelen van het apparaat met uitzondering van de onderste servieskorf. Deze weergave zal U helpen bij het lezen van de handleiding.

5 - Typeplaatje (referentie t.b.v. service)

• Overloopbeveiliging. Dit systeem zet de afvoerpomp automatisch in werking als het waterniveau in de kuip een abnormale hoogte bereikt.
• Lekkagebeveiliging. Dit systeem onderbreekt de watertoevoer als er een lek onder het apparaat gedetecteerd wordt. Als één van deze inrichtingen in werking treedt, neem dan kontakt op met de Servicedienst om het apparaat te herstellen. ðëýóçò
