Tipo de produto	Máquina de lavar louça embutível
Marca	BRANDT
Modelo	VF200JE1
Capacidade	12 talheres (140 peças conforme norma DIN 44990)
Programas de lavagem	Normal, Eco, Frágil
Consumo de água (programa Normal)	18 L
Consumo elétrico (programa Normal)	1,65 kWh
Duração do programa Normal	100 minutos
Alimentação elétrica	220-240 V, 50 Hz
Amaciador de água	Ajustável, posições 1 a 5 conforme a dureza da água
Reservatório de sal regenerante	Presente, com indicador de nível
Distribuidor de produto de enxaguamento	Presente, ajustável (posições 1 a 3)
Distribuidor de produto de lavagem	Compatível com pastilhas, pó ou líquido (marcas min/máx)
Segurança	Antitransbordamento e antivazamento
Limpeza e manutenção	Microfiltro autolimpante, coletor de resíduos removível, limpeza periódica dos braços aspersores
Cesto superior	Ajustável em altura (2 posições: alta e baixa)
Cesto inferior	Com cestos de talheres deslizantes e grelhas removíveis
Tipo de instalação	Embutível sob bancada
Idiomas do manual	FR, DA, DE, EN, NL, PT e outros sob consulta
Número de páginas do manual	45

Perguntas frequentes - VF200JE1 BRANDT

Como ajustar o amaciador de água na máquina de lavar louça BRANDT VF200JE1?

Para ajustar o amaciador, utilize a fita aqua-test fornecida para medir a dureza da sua água. Em seguida, ajuste o seletor de regulação situado à esquerda no tanque na posição correspondente (1 a 5) conforme a tabela do manual. Por exemplo, para água entre 35 e 45 °F, posicione o seletor em 3.

Como encher o reservatório de sal regenerante?

Desenrosque a tampa do reservatório de sal, use o funil fornecido para adicionar sal regenerante especial para máquina de lavar louça (não sal de cozinha). Na primeira vez, complete com água até a borda. Aperte bem a tampa. Realize esta operação imediatamente antes de iniciar um programa.

O que fazer se a máquina de lavar louça não ligar?

Verifique se a tomada está ligada, se a porta está bem fechada, se a torneira de abastecimento de água está aberta e se o início diferido está regulado para 0. Se o problema persistir, contacte o serviço de assistência técnica.

Como carregar corretamente a louça na máquina de lavar louça?

Remova os resíduos alimentares da louça. Coloque os pratos no cesto inferior evitando que se toquem e oriente as cavidades para baixo. Os copos e chávenas vão no cesto superior. As facas pontiagudas devem ser colocadas com a ponta para baixo ou na horizontal no cesto superior.

Por que há manchas de calcário na minha louça?

Isso pode dever-se à falta de sal regenerante ou a uma regulação incorreta do amaciador. Verifique o nível de sal no reservatório e a dureza da água. Aumente a regulação do amaciador se necessário.

Como limpar o filtro e o coletor de resíduos?

Puxe para cima a pega do coletor de resíduos para retirá-lo. Limpe-o sob água corrente. Para o poço de drenagem, empurre a patilha para trás e depois puxe para cima e limpe-o com uma escova. Volte a colocar tudo no lugar, encaixando bem.

Quais produtos de lavagem usar?

Use exclusivamente produtos especiais para máquina de lavar louça (pastilhas, pó ou líquido). Nunca use detergentes manuais. Respeite as dosagens indicadas na embalagem e as marcas min/máx do distribuidor.

Como ajustar o distribuidor de produto de enxaguamento?

A regulação é feita com um seletor sob a tampa. Para água mole, posição 1 (dosagem reduzida); para água dura, posição 3 (dosagem aumentada). Após alguns ciclos, ajuste se necessário conforme as manchas ou a secagem.

O que significa o indicador de 'sal' aceso?

O indicador de 'sal' acende quando o reservatório de sal regenerante está vazio ou insuficientemente cheio. Adicione sal especial para máquina de lavar louça. Após o enchimento, o indicador pode permanecer aceso até que o sal se dissolva (geralmente após um ciclo).

Como instalar a máquina de lavar louça embutível BRANDT VF200JE1?

O aparelho deve ser instalado sob uma bancada contínua, fixado aos móveis vizinhos para garantir estabilidade. Ligue os tubos de entrada e saída conforme o manual. Certifique-se de que o local está isento de gelo e que a alimentação elétrica é adequada (220-240 V).

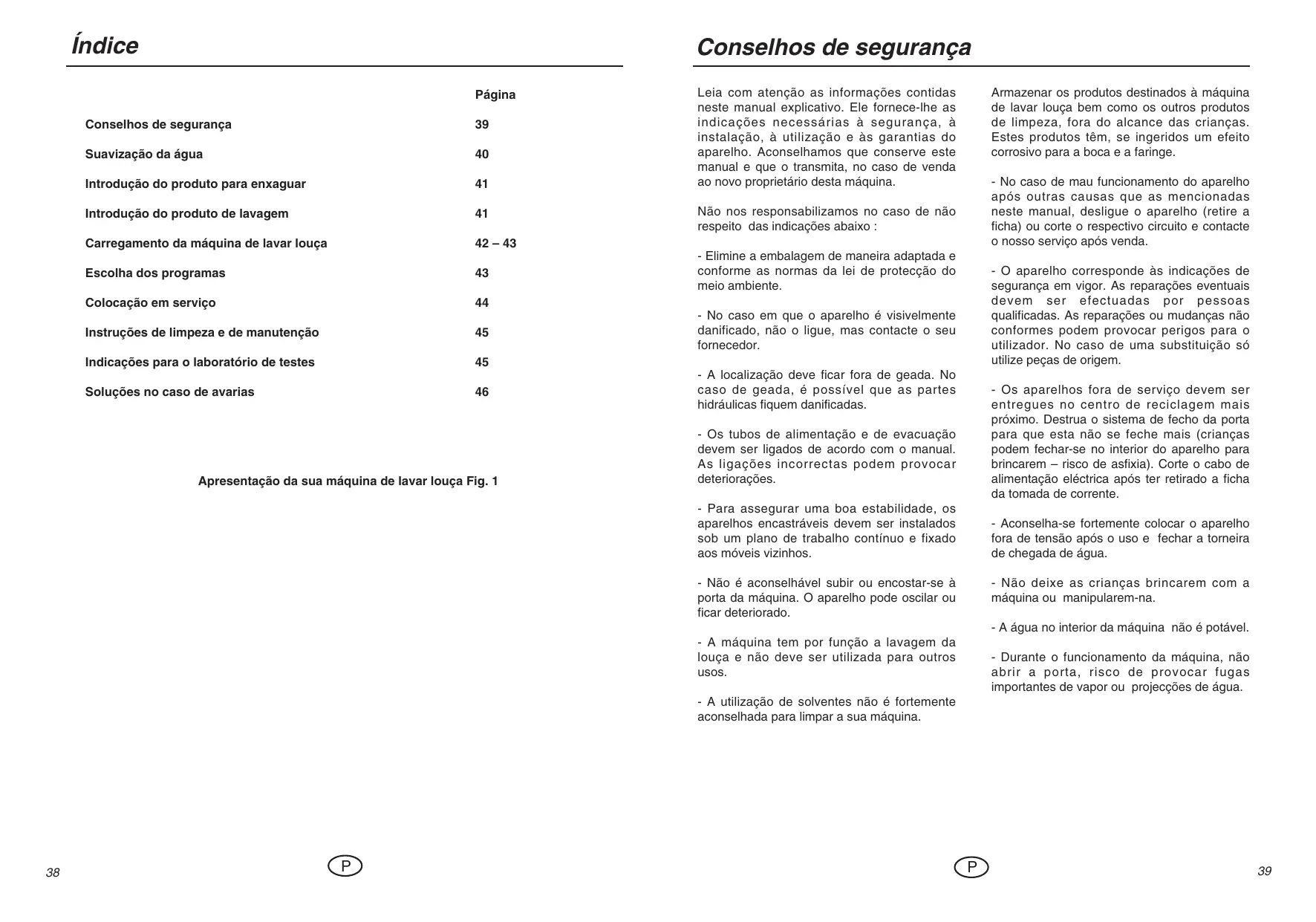

MANUAL DE UTILIZADOR VF200JE1 BRANDT

	Págnina
Conselhos de segurança	39
Suavização da água	40
Introdução do produto para enchugar	41
Introdução do produto de lavagem	41
Carregamento daáriana de lavar louça	42 – 43
Escolha dos PROGRAMAS	43
Colocação em的服务	44
Instruções de limpeza e de manutençao	45
Indicações para o laboratório de testes	45
Soluções no caso de avarías	46

Apresentação da sua Máquina de lavar louça Fig. 1

Conselhos de segurança

Leia com atenção as informações contidas neste manual explicativo. Ele fornece-lhe as indicações necessárias à segurança, à instalação, à utilização e às garantias do aparelho. Aconselhamos que conserve este manual e que o transmita, no caso de venda, ao novo proprietário.

Não nos responsabilizamos no caso de não respeito das indicações abaixo:

• Elimine a embalagem de maneira adaptada e conforme as normas da lei de proteção do meio ambiente.
• No caso em que o aparelho está visivelmente danificado, não o ligue, mas contacte o seu fornecedor.
• A localização deve ficar fora de geada. No caso de geada, é possível que as partes hidráulicas fiquem danificadas.
• Os tubos de alimentação e de evacuação devem ser ligados de acordo com o manual. As ligações incorretas podem provocar deteriorações.
• Para assegurar uma boa estabilidade, os aparelhos encastráveis devem ser instalados sob um plano de trabalho construído e fixado aos móveis vizinhos.
• Não é aconselhável subir ou encostar-se à porta do aparelho. O aparelho pode oscilar ou ficar deteriorado.
• A máquina tem por função a lavagem da loiça e não deve ser utilizada para outros usos.
• A utilização de solventes não é fortemente aconselhada para limpar a sua máquina.

Armazenar os produtos destinados à máquina de lavar loiça bem como os outros produtos de limpeza, fora do alcance das crianças. Estes produtos têm, se ingeridos, um efeito corrosivo para a boca e a faringe.

• No caso de mau funcionamento do aparelho ou por qualquer outro motivo, desligue o aparelho (retire a ficha) ou corte o respetivo circuito e contacte o nosso serviço de assistência.
• O aparelho corresponde às indicações de segurança em vigor. As reparações eventuais devem ser efetuadas por pessoas qualificadas. As reparações ou mudanças não conformes podem provocar perigos para o utilizador. No caso de uma substituição, utilize peças de origem.
• Os aparelhos fora de serviço devem ser entregues no centro de reciclagem mais próximo. Destrua o sistema de fecho da porta para que esta não se feche mais (crianças podem fechar-se no interior do aparelho para brincarem - risco de asfixia). Corte o cabo de alimentação elétrica antes de retirar a ficha da tomada de corrente.
• Aconselha-se fortemente colocar o aparelho fora de tensão antes do uso e fechar a torneira de chegada de água.
• Não deixe as crianças brincarem com a máquina ou manipularem-na.
• A água no interior da máquina não é potável.
• Durante o funcionamento da máquina, não abrir a porta, risco de provocar fugas importantes de vapor ou projeções de água.

Regulação do amaciador

A regulação do amaciador deve ser efetuada corretamente para otimizar o consumo de sal e para obter um resultado de lavagem ideal. Para isso: - Verifique o teor em calcário da sua água com ajuda da fita aqua-teste fornecida. - Regule o amaciador seguindo as instruções que acompanham a fita e com a ajuda do quadro abaixo. Em função do resultado obtido, regule o cursor para a posição. *Para águas >70°F (posição 5) consulte o seu revendedor.

No caso de mudança ou antes de uma modificação da alimentação de água do seu aparelho, ajuste a dureza da água. Informe-se junto do Serviço de Fornecimento de Água local.

Dureza da água (em graus franceses de dureza)	necessidade em sal	Posicao	Regulacao titulo à esquerda na cuba	Número de lavagens entre 2 enchimentos (aproximadamente)
> à 70°F *	SIM	5
45 à 70°F	SIM	4
35 à 45°F	SIM	3
25 à 35°F	SIM	2
10 à 25°F	SIM	1
0 à 10°F	NÃO	1

IMPORTANTE: O cursor deve estar imperativamente em frente de um número.

Enchimento do reservatório de sal regenerador (fig. 5)

O enchimento de sal é indispensável para regenerar as resinas que amaciam a água, desembaraçando-a do seu calcário, exceto se a água da rede é suficientemente suave (ver "regulação do amaciador").

Esta operação de enchimento deve efetuar-se antes de iniciar um programa.

1-Desenroscar e retirar a tampa do reservatório de sal. 2-Com a ajuda do funil fornecido, encha o reservatório com sal regenerador especialmente concebido para máquinas de lavar louça. 3 - Na primeira vez, complete com água. Enroscar bem a tampa do reservatório de sal.

Importante: No caso em que a regulação do amaciador não necessita de sal regenerador (posição 1), é no entanto imperativo encher o reservatório de sal com água na colocação em serviço.

Utilize unicamente sal regenerador "especial para máquinas de lavar louça". Não empregar sal de mesa, sal de cozinha ou outros. Estes sais podem conter elementos não solúveis e destruir a função do amaciador.

Indicação do nível de sal regenerador

Um sinal luminoso situado no painel de comando indica-lhe que deve deitar sal regenerador.

Introdução do produto para enxaguar

O produto para enxaguar é necessário porque permite evitar os traços de gotas na louça e favorece a secagem.

IMPORTANTE! Utilizar unicamente produtos previstos para máquinas de lavar louça e não produtos destinados à lavagem à mão!

Enchimento e regulação do distribuidor de produto para enxaguar (fig. 6-7)

Para encher o compartimento, coloque a porta na posição horizontal e desaperte, no sentido dos ponteiros do relógio, a tampa que se encontra na porta.

Encha até tocar levemente a parte superior da alavanca de regulação.

No caso de transbordamento do produto durante o enchimento, limpar com uma esponja o excesso para evitar a formação de espuma.

Pode, se for necessário, após alguns ciclos no caso de traços ou de uma secagem má, fazer a regulação por meio do seletor:

Água doce: sinal 1 para diminuir a dosagem

Água dura: sinal 3 para aumentar

Indicação do nível de produto para enxaguar

Um sinal luminoso situado no painel de comando indica-lhe, quando a porta está aberta, que deve introduzir o produto para enxaguar.

Introdução do produto de lavagem

Para facilitar a introdução dos produtos, o distribuidor de produtos de lavagem fica situado na face dianteira do cesto superior. O que lhe permite colocar o produto sem se baixar nem abrir completamente a porta.

Utilize produtos de lavagem especialmente concebidos para máquinas de lavar louça. Consulte as indicações do fabricante que figuram na embalagem, bem como os conselhos de utilização abaixo.

Este distribuidor oferece-lhe a escolha de utilização de pastilhas ou produtos em pó e líquido.

Antes de iniciar um programa de lavagem:

• Colocar a pastilha no compartimento exterior. A utilização das pastilhas é mais particularmente recomendada para o programa econômico e para um correto enchimento da louça.

OU

• Puxar o distribuidor para produto em pó ou líquido e encher até

sinal min. para louça pouco suja

sinal max. para louça suja

Muito Importante: Conserve todos estes produtos fora do alcance das crianças e ao abrigo da humidade.

pastilha pó ou líquido

Carregamento da máquina de lavar louça

Para obter um bom resultado de lavagem, tome cuidado, antes de carregar a louça, limpe os resíduos alimentares importantes. Todos os restos queimados ou colados devem ser previamente eliminados.

A sua máquina dispõe de dois cestos para um serviço de 12 pessoas (140 peças) segundo a forma DIN 44990 (fig. 10 e 11). Orientar sempre o interior da louça para baixo. Preste atenção para que nenhuma peça esconda outra e que não haja nenhuma obstrução para a aspersão. Verifique antes o correto e a livre rotação dos braços de aspersão. Nenhuma peça deve ultrapassar os cestos.

Cesto inferior (fig. 8-9-10)

Disponha a louça de maneira a que a água possa circular livremente e aspergir todos os utensílios.

(Evite pratos juntos, sobreposição). Este cesto destina-se mais particularmente a receber: os pratos, os talheres, as travessas, as frigideiras, os tachos.

Cesto superior (fig. 11 - 12)

Este cesto destina-se mais particularmente a receber: os copos, as chávenas, os pequenos recipientes, as saladeiras, algumas tigelas, os pratos das chávenas, etc.

Arrume os copos de maneira a limitar os pontos de contacto. Oriente a parte de cima dos copos, das chávenas e das tigelas para baixo. Arrume a louça de maneira metódica para ganhar lugar (fila de copos, de chávenas, de tigelas).

Tem a possibilidade de tirar o compartimento para os pires de maneira a aproveitar o maior lugar.

O carregamento de travessas grandes no cesto inferior necessita a regulação do cesto superior em posição alta. A regulação pode ser efectuada com o cesto carregado.

Coloque as travessas, as frigideiras de grande diâmetro nos lados.

Evite intercalar os pratos rasos e de sopa.

Disponha de preferência juntos os pratos da mesma forma. Coloque os pratos rasos por detrás, na zona dos picos altos.

Assegure-se que nenhum objecto impede a rotação dos braços de lavagem (cabo de frigideira, talheres ou travessas demasiado grandes).

Grelhas amovíveis estão à sua disposição se deseja um carregamento dos talheres ordenado. Para uma lavagem óptima, pode utilizar as grelhas de separação.

Os talheres (fig. 13)

• Oriente-os como cabo para baixo.
• Separe a prata dos outros metais, utilizando a grelha de separação para arrumar as colheres mais pequenas.

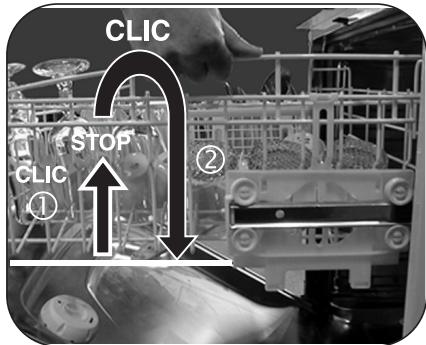

1 Regulação em POSIÇÃO ALTA:

Levantar lentamente o cesto até ouvir o primeiro clique de cada lado.

Regulação em POSIÇÃO BAIXA:

Levantar completamente o cesto dos dois lados (clique) e acompanhe-o em seguida para baixo.

Assegure-se de que a regulação das duas correias está bem à mesma altura.

Carregamento da máquina de lavar louça

Peças não apropriadas para a lavagem em máquina:

• As tábuas de madeira para cortar.
• Os objetos em estanho e em cobre.
• A louça e copos colados.
• Os utensílios em aço inoxidável.
• Os talheres com cabos de madeira, de osso ou de nácar.
• Porcelana antiga ou pintada à mão.

Na compra de louça, copos, talheres, peça confirmação, se eles são apropriados para serem lavados à máquina.

Nota importante: Por razões de segurança, recomendamos colocar as facas de mesa afiadas com a ponta para baixo nos cestos para os talheres. As facas com uma lâmina comprida e outros utensílios de cozinha afiados devem ser colocados horizontalmente no cesto superior.

Escolha dos programas

Lavagem Normal:

Recomendado para a louça muito suja e gordurosa.

(sujidades difíceis: gordura, molhos, sujidades cozidas, fritos, gratin...).

Lavagem Econômico:

Recomendado para uma louça normalmente suja.

(sujidade corrente, louça de todos os dias).

Lavagem Frágil:

Recomendado para uma louça pouco suja, não gordurosa ou composta de peças frágeis.

a título indicativo:

Lavagem Normal

Duração

Água

100 min.

18 L.

90 min.

Energia

1,65 kWh

1,24 kWh

Estes valores referem-se a condições normais de utilização. Podem variar em função da energia, da temperatura, da dureza da água ou da tensão de alimentação.

O painel de comando situado na parte alta da porta é visível logo que se abre a porta. Premir a tecla "FUNCIONAMENTO" ① para colocar o aparelho sob tensão. O significado dos símbolos dos programas é lembrado na etiqueta adesiva junta na embalagem com os documentos. Pode, se desejar, colá-la na contraporta da sua máquina.

1 - Carregar o lava-louça e verifique se a louça não bloqueia os braços de aspersão. 2 - Colocar o detergente no distribuidor. 3 - Premir o botão "Funcionamento" ① para colocar o aparelho sob tensão. O sinal luminoso "Marcha" acende-se. 4 - Selecionar o programa premindo a tecla escolhida. 5 - Abrir a torneira de entrada de água. 6 - Premir a tecla "Início", → o sinal luminoso "Lavagem processo" acende-se. O programa começa logo após o fecho da porta.

Atenção: não selecionar 2 ou 3 teclas de lavagem ao mesmo tempo.

Em caso de erro de seleção de programa de lavagem, premir simplesmente na tecla para a desbloquear.

Quando o programa acaba, o sinal "Lavagem processo" → apaga-se.

O sinal luminoso "Funcionamento" I → aceso indica-lhe que o aparelho está ligado.

Para obter uma lavagem ótima, evite abrir a porta da máquina quando o programa começou.

Os sinais luminosos indicadores de falta de produtos iluminam-se quando o aparelho fica sob tensão.

Sal: Ilumina-se quando é necessário colocar sal. Após um enchimento de sal regenerador, pode ficar aceso até que o sal fique suficientemente dissolvido, geralmente após um ciclo (ou se o enchimento não está completo - ver enchimento página 40) por exemplo na colocação em serviço com a amostra.

Nota: No caso de uma água particularmente suave e que não necessita a utilização de sal regenerador, este sinal fica iluminado.

produto para enxaguar: Ilumina-se com a porta entreaberta, quando é necessário juntar produto para enxaguar (ver enchimento página 41).

Lavagem econômica e ecológica

Não lave previamente a sua louça à mão.

Explore completamente as capacidades da sua máquina. A lavagem será econômica e ecológica.

Escolha sempre o programa de lavagem adaptado ao tipo de louça e em função do seu grau de sujidade.

Colocação em serviço

Evite as dosagens excessivas de detergentes, de sal regenerador e de líquido para enxaguar. Observe as recomendações inscritas neste manual (páginas 41, 42 e 43) bem como as

indicações mencionadas nas embalagens dos produtos.

Assegure-se da boa regulação do amaciador da água (ver página 41).

Instruções de limpeza e de manutenção

A sua máquina de lavar louça está munida de um microfiltro pulsado que se limpa automaticamente para filtrar em permanência as microsujidades em suspensão no banho de lavagem.

O microfiltro e o filtro principal não se desmontam porque são limpos em permanência pelos braços de aspersão.

ENTRETANTO:

• limpar regularmente o reservatório de detritos. Para isso:

Fig.14 ① Puxar para cima a pega do reservatório de detritos.

• Limpar o recipiente de esvaziamento (3 a 4 vezes por ano). Para isso: Fig.14 ② Retirar o recipiente de esvaziamento empurrando a lingueta para trás e em seguida para cima.
• Retirar os resíduos com uma escova.
• Limpar com água corrente.
• Colocar novamente no seu compartimento prestando atenção em fixar no máximo.

• Da parte superior dos filtros, dos contornos da porta, da junta da porta, com uma esponja húmida para eliminar qualquer depósito eventual.
• Para o ar e o painel de comando, utilize unicamente água com sabão.

Não empregar pós abrasivos, esponjas metálicas, e produtos à base de álcool ou diluente.

Utilize de preferência um pano ou uma esponja. - Pode utilizar, no caso de uma máquina com porta em inox, produtos do comércio adaptados para inox. Para a sua utilização, consulte as indicações do fabricante do produto.

Todos os anos

Para garantir durante muitos anos o bom funcionamento do seu aparelho, lembre-se de limpá-lo uma ou duas vezes por ano efetuando um programa intensivo vazio com um produto de limpeza especial para máquinas de lavar louça vendido no comércio.

Paragem prolongada

Limpe completamente o seu aparelho, em seguida desligue a alimentação elétrica e feche a torneira de entrada de água.

Indicações para o laboratório de ensaios

TESTES COMPARATIVOS CONFORME : FIG. 10-11

Capacidade: serviço de mesa para 12 pessoas - Regulação distribuidor de produtos para enxaguar: 2. - Quantidade de detergente: 30 g. detergente B. - Regulação do cesto superior em posição BAIXA.

• É imperativo efetuar uma regulação do amaciador imediatamente superior à recomendada, em função da dureza da água, para ter em conta a ausência de fosfato no detergente normalizado. -- Se existirem alterações em relação aos testes comparativos segundo EN 50242 sobre o grau de sujidade, o tipo de loiça e talheres etc., contacte o fabricante do aparelho antes do início dos testes.

EC 436 DIN 44990: Programa Lavagem Normal:

EN 50242:

Lavagem Frágil:

Anomalias de funciona	Controlo / Causa possível
A boaquina de lavar louça não funciona.	-Verificar a tomada de corrente.
	-Verificar o bom feço da porta.
	-Verificar a abertura daorneira de chegada de água.
	-Verificar se o botão "inicio diferido" está em "0". (conforme omodelo)
Lavagem má (ou depósitos)	-Escalher um programa mais adaptado à sujidade.
	-Asseguar-se de que nenhuma coisa impede a passagem daágua. Preste atençao à disposicao da louça.
	-Utilizar exclusivamente um produto de lavagem especial para máquinas de lavar louça.
	-Verificar a limpeza do disposito do esgoto, dos filtros, dos braços das juntas e do contorno da porta.
	-Limpar o filtró.
	-Preste atençao à disposicao da louça.
	-Verificar a livre rotação dos braços de lavagem.
Troços de gordura	-Aumente a dose de produits de lavagem.
	-Utilize um novo pacote de produits de lavagem.
	-Escalha um programa mais adaptado.
Troços de calcário	-Verifique se se tratate bem de calcário (limpeza com vinagre). Se for o caso:
	-Verifique o enchimento do reservatório de sal.
	-Verifique a dureza daágua.
	-Aumente a regulação do amaciador.
Os copos está opacos	-Umaágua demasiado suavizada é agressiva para os copos :
	-Verifique se um amaciador não está instalado na sua rede.
	Verifique a dureza daágua.
	-Diminua a regulação do amaciador e se necessário suprimo o sal regenerador.
Troços de sal (gosto salgado na louça)	-Complete comágua o reservatório de sal e encha se necessário.
	Feche novamente a tampa correctamente.
Prata negra, picada ou amarelada	-Retire à prata os resíduos alimentares imeditamente antesutilização.
	-Separare a prata dos outros metais.
	-Escalha um produit de lavagem recommendado para prata.
Troços de ferrugem nas lâminas das facas	-Utilize facas "especial" para máquinas de lavar louça
A boaquina não esgota	-Retire o obturador de sifão.
	-Verifique se o tubo de esvazamento não está preso, nem curvado, nem esmagado.
	-Deslocou o seu aparecido e)nossa ocasião pode tê-lo empurrado para trás. Para arrancar novamente a bomba : retire a canadedefigo, estenda-a no chão a extremidade duperto dum recipiente;
Se apesar destas indicações, tem ainda problemas, dirja-se ao seu revendedor ou aonoxso Serviço Após Venda. Mencione o tipo de aparelho, o número de série ou o número mentionado naplacedina sinalética (no interior da porta).	incié um programa, o esgotamento deve meçcar. Corte então ou“Funcimento/Paragem”, colque novamente a cana de esgoto no lugar e iniece novamente o seu programa.
	Este(AParemho corresponde às normas de seguranca em vigor. As reparações eventualesDevem ser effectuadas por pessoas qualificadas. As reparações efectuadas por pessoas nãoqualityas podem provocar perigos para outilizador.

A foto acima, com o cesto inferior retraído, permite-lhe visualizar os principais elementos descritos neste manual de utilização.

1- Cesto superior 2 - Distribuidor de produtos de lavagem 3- Reservatório de sal regenerador 4- Microfiltro automático 5- Placa sinalética (Referência S.A.V.) 6 - Braço de aspersão inferior 7- Filtro principal 8- Coletor de detritos 9 - Distribuidor de produtos para enxaguar

Proteção contra deteriorações provocadas pela água

• A segurança anti-transbordamento. Este sistema ativa automaticamente a bomba de escoamento se o nível de água na cuba atingir uma altura anormal.
• A segurança anti-fuga. Este sistema interrompe a alimentação de água se uma fuga for detetada no aparelho.

Se um destes dispositivos disparar, chame o serviço de assistência técnica para colocar o aparelho em funcionamento devido.
