BRUGSANVISNING NT 221 Ap Te L Kärcher

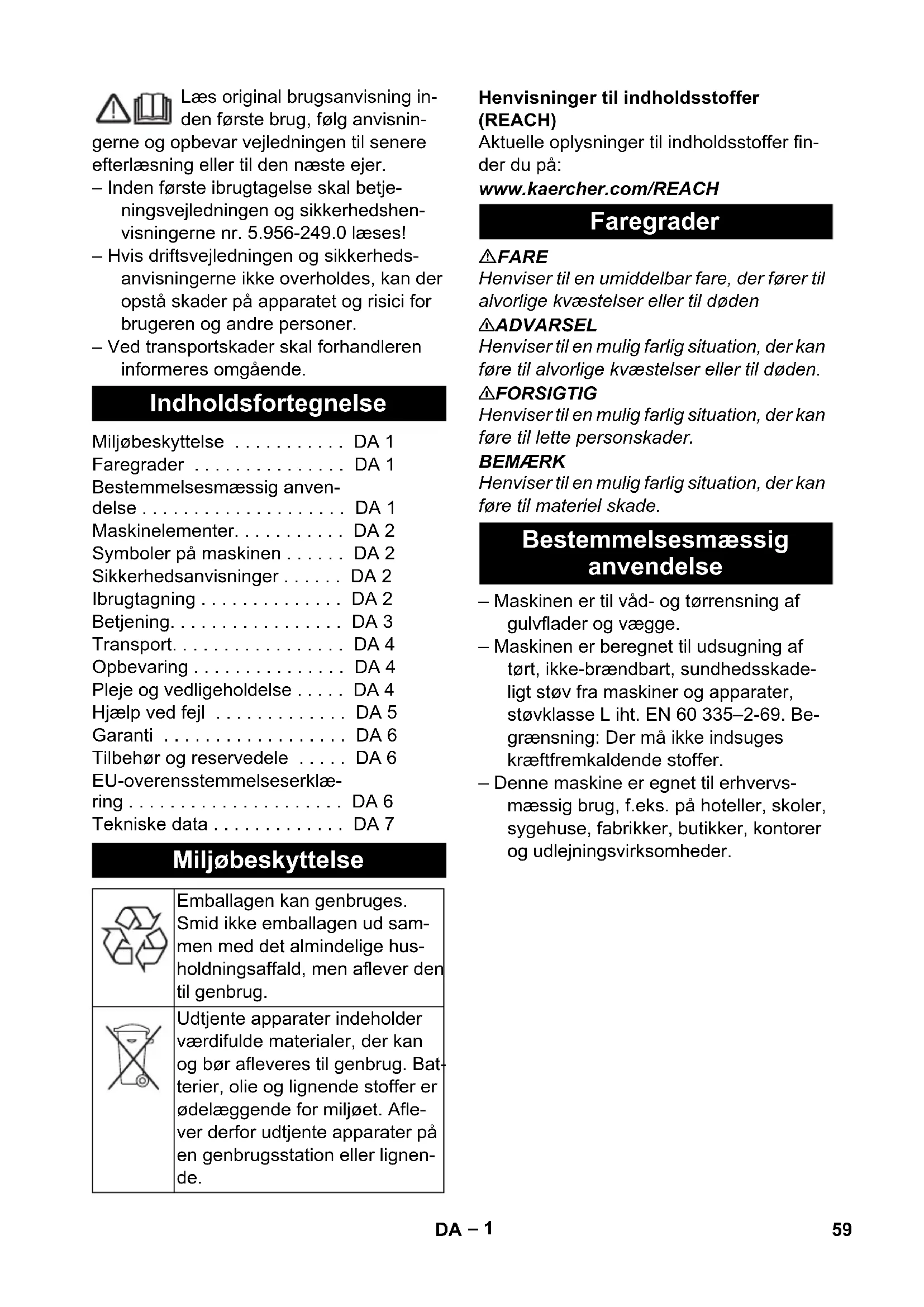

Ap Te L Refª Comprimen- to do cabo EU 6.650-332.0 6 m 58 PT– 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. – Inden første ibrugtagelse skal betje- ningsvejledningen og sikkerhedshen- visningerne nr. 5.956-249.0 læses! – Hvis driftsvejledningen og sikkerheds- anvisningerne ikke overholdes, kan der opstå skader på apparatet og risici for brugeren og andre personer. – Ved transportskader skal forhandleren informeres omgående. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. – Maskinen er til våd- og tørrensning af gulvflader og vægge. – Maskinen er beregnet til udsugning af tørt, ikke-brændbart, sundhedsskade- ligt støv fra maskiner og apparater, støvklasse L iht. EN 60 335–2-69. Be- grænsning: Der må ikke indsuges kræftfremkaldende stoffer. – Denne maskine er egnet til erhvervs- mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder. Indholdsfortegnelse Miljøbeskyttelse . . . . . . . . . . . DA 1 Faregrader . . . . . . . . . . . . . . . DA 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 1 Maskinelementer. . . . . . . . . . . DA 2 Symboler på maskinen . . . . . . DA 2 Sikkerhedsanvisninger . . . . . . DA 2 Ibrugtagning . . . . . . . . . . . . . . DA 2 Betjening. . . . . . . . . . . . . . . . . DA 3 Transport. . . . . . . . . . . . . . . . . DA 4 Opbevaring . . . . . . . . . . . . . . . DA 4 Pleje og vedligeholdelse . . . . . DA 4 Hjælp ved fejl . . . . . . . . . . . . . DA 5 Garanti . . . . . . . . . . . . . . . . . . DA 6 Tilbehør og reservedele . . . . . DA 6 EU-overensstemmelseserklæ- ring . . . . . . . . . . . . . . . . . . . . . DA 6 Tekniske data . . . . . . . . . . . . . DA 7 Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Bat- terier, olie og lignende stoffer er ødelæggende for miljøet. Afle- ver derfor udtjente apparater på en genbrugsstation eller lignen- de. Faregrader Bestemmelsesmæssig anvendelse 59DA– 2 1 Holder til gulvduysen 2 Sugeslange 3 Luftudtag, arbejdsluft 4 Sugehoved 5 Sugehovedets låsemekanisme 6 Snavsbeholder 7 Styringsrulle 8 Grebfordybning 9 Luftindtag, motor-køleluft 10 Sugestuds 11 Stikdåse (kun Ap Te L) 12 Gulvmundstykke 13 Sugerør 14 Hovedafbryder 15 Knap til filterensning 16 Bæregreb 17 Fastgørelsesring 18 Slangeholder 19 Svømmerventil 20 Bøjet rørstykke 21 Patronfilter (PES) 22 Fastspændingsmøtrik 23 Holder til sugerør 24 Netkabel 25 Typeskilt 26 Kabelkrog FARE – Hvis returluften føres tilbage i rummet, skal der være en tilstrækkelig høj luft- skifterate L i lokalet. For at overholde de påkrævede grænseværdier, må den til- bageførte volumenstrøm max. udgøre 50 % af friskluftvolumenstrømmen (rumvolumen V

Uden særlige udluftningstiltag gælder følgende: L

– Brug af apparatet og stofferne, for hvil- ke apparatet skal anvendes, inklusive den sikre metode til at bortskaffe de op- sugede materialer, må kun gennemfø- res af trænet personale. – Dette apparat indeholder sundhedsfar- ligt støv. Tømning og vedligeholdelse, inkl. fjernelse af støvopsamlingsbehol- dere, skal altid udføres af fagfolk iført korrekt sikkerhedsudstyr. – Apparatet må ikke anvendes uden et komplet filtersystem. – De anvendelige sikkerhedsregler til ma- terialerne, som skal behandles, skal overholdes. 몇 ADVARSEL Under sugning skal patronfilteret altid være sat på. 몇 ADVARSEL Der må kun suges, når alle filterelementer er monteret, da sugemotoren i modsat fald beskadiges, og der opstår sundhedsfare pga. øget afgivelse af fint støv! – Maskinen er udstyret med en stoffilter- pose med låsesnip, bestillingsnr. 2.889-

Bemærk: Maskinen kan udsuge alle typer støv indtil støvklasse L. Bemærk: Maskinen er beregnet som indu- stristøvsuger til opsugning af tørt, ikke brændbart støv med AGW-værdier større end 1 mg/m

Maskinelementer Symboler på maskinen ADVARSEL: Denne maskine indeholder sundhedsfarligt støv. Tømning og vedlige- holdelse, inklusive fjernelse af støvposen, må kun gennemføres af sagkyndige perso- ner under anvendelse af egnet person- værn. Må ikke tilkobles inden filtersyste- met er fuldstændig monteret. Patronfilter (PES) Bestillingsnr. 2.889-219.0 Sikkerhedsanvisninger Ibrugtagning Tørsugning 60 DA– 3 – Når der udsuges finstøv, kan der des- uden anvendes en stoffilterpose. Figur Tag sugehovedet ud af indgreb og tag det af. Sæt stoffilterposen på. Sæt sugehovedet på og lås det fast. FARE Ved vådsugning må der ikke indsuges sundhedsfarligt støv. Figur Afmontere børstestrimlen. Montere gummilæberne. Figur Tag sugehovedet ud af indgreb og tag det af. Træk stoffilterposen på flangen ud ovenfra. Klap låsepalen ind og luk stoffilterposen tæt. Brugte stoffilterposer bortskaffes iht. de gældende love. Sæt sugehovedet på og lås det fast. – Stoffilterposen skal altid fjernes når der opsuges våd snavs. – Ved opsugning af våd snavs med mø- bel- eller fugemundstykket, eller hvis der fortrinsvis suges vand op af en be- holder, anbefales det at slå funktionen "Halvautomatisk filterrengøring" fra. – Efter afslutning af vådsugning: Rens patronfiltret med filterrensningen. Ren- gør og tør beholderen med en fugtig klud. Figur Sugeslangen er udstyret med et klipsy- stem. Alt tilbehør med en nominel bredde på 35 mm kan tilsluttes. Sæt netstikket i. Stil hovedkontakten på det ønskede program. Ved maskiner med integreret stikdåse: FARE Fare for person- og materialeskader! Stik- dåsen er kun beregnet til direkte tilslutning af el-værktøjer til sugeren. Et hvert andet brug af stikdåsen er forbudt. Sæt el-værktøjets netstik i sugeren. Sugeren er i standby-modus. Stil hovedkontakten på program 2. Bemærk: Sugeren tændes og slukkes automatisk sammen med el-værktøjet. Bemærk: Sugeren har en forsinket opstart på op til 0,5 sekunder og en efterløbstid på op til 5 sekunder. Bemærk: El-værktøjernes effekttilslut- ningsdata, se tekniske data. Figur Fjern det bøjede rørstykke på sugeslan- gen. Skru kliktilslutningen af. Skru gummimuffen på. Figur Tilslut gummimuffen til el-værktøjet. Montere stoffilterposen Vådsugning Montering af gummilæber Fjerne stoffilterposen Generelt Klipforbindelse Betjening Hovedafbryder Maskinen FRA Maskine TIL Halvautomatisk filterrens- ning: TIL Stikdåse: FRA Maskine TIL Halvautomatisk filterrens- ning: TIL Stikdåse: TIL Tænd for maskinen Arbejde med el-værktøjer 61DA– 4 Bemærk: Hvis filterrengøringen betjenes hver 5.-10. minut, forøges patronfiltrets le- vetid. Bemærk: Den halvautomatiske filterrengø- ring kan kun slås til, når maskinen er tændt. Tryk på tasten for den halvautomatiske filterrensning 5x. Derved renses patron- filtret ved hjælp af et luftstød (pulseren- de lyd). Powerrensning (ved særlig stærk til- smudsning af filtret): Luk sugerøret eller rørbøjningen manuelt, og tryk samtidig på knappen til den halvautomatiske fil- terrensning 5x. 몇 FORSIGTIG Følg de lokale bestemmelser vedrørende behandling af spildevand. – Sugekanal er udstyret med en svøm- mer. – Sugestrømningen afbrydes, hvis den maksimale vandlinie af forurenet vand i beholderen opnås. Sluk maskinen med hovedafbryderen. Tryk 5 gange på knappen til den halv- automatiske filterrengøring. Sluk maskinen med hovedafbryderen. Træk netstikket ud. Tøm beholderen Maskinen rengøres indvendigt og ud- vendigt ved at støvsuge den og tørre den af med en fugtet klud. Figur Sugerør, sugeslange og netkablet op- bevares i henhold figuren. Opbevar maskinen i et tørt rum og sørg for at sikre den mod uvedkommendes brug. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Fjern sugerøret med gulvdysen fra hol- deren. Hold maskinen fast på håndta- get og sugerøret hvis den skal løftes. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares inden- dørs. FARE Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Støvfjernende maskiner er sikkerhedsan- ordninger til forebyggelse eller afhjælpning af farer iht. gældende sikkerhedskrav. – Brugerens vedligeholdelse kræver, at apparatet skilles ad, rengøres og vedli- geholdes, såfremt dette er muligt uden, at der opstår fare for servicepersonalet og andre personer. Passende forsigtig- hedstiltag omfatter afgiftning inden af- monteringen. Sørg for, at etablere lokalt filtreret tvangsudluftning på det sted, hvor apparatet skilles ad. Sørg endvide- re for at rengøre vedligeholdelsesfla- den, og at personalet er udstyret med passende beskyttelsesudstyr. – Apparatets yderside skal afgiftes ved støvsugning og tørres af eller behand- les med tætningsmiddel, før det tages ud af det farlige område. Alle dele af ap- paratet skal behandles som værende forurenet, når de tages ud af det farlige område. Egnede foranstaltninger skal foretages for at undgå en fordeling af støv. Halvautomatisk filterrengøring Tøm snavsbeholderen Sluk for maskinen Efter hver brug Opbevaring af apparatet Transport Opbevaring Pleje og vedligeholdelse 62 DA– 5 – Når der udføres service- og reparati- onsarbejder skal alle forurenede gen- stande, der ikke kan rengøres tilfreds- stillende, smides væk. Sådanne gen- stande skal bortskaffes i støvtæt lukke- de poser iht. til de gældende bestemmelser for bortskaffelse af så- dant affald. 몇 ADVARSEL Sikkerhedsanordninger til forebyggelse af farer skal regelmæssigt vedligeholdes. Dvs. kontrolleres mindst en gang om året af producenten eller en uddannet person med hensyn til sikkerhedsteknisk fejlfri funktion, f.eks. apparatets tæthed, skader på filteret. BEMÆRK Risiko for beskadigelse! Brug ikke silikone- holdige rengøringsmidler til rengøringen. – Enkle vedligeholdelsesarbejder kan De selv udføre. – Apparatets overflade og indersiden af beholderen bør jævnligt rengøres med en fugtig klud. FARE Risiko på grund af sundhedsfarligt støv. Ved vedligeholdelsesarbejder (f.eks. filter- skift) skal de altid bruges en beskyttelses- maske P2 eller højere og engangsbeklæd- ning. Tag sugehovedet ud af indgreb og tag det af. Sugehovedet drejes 180° og lægges til siden. Skru fastspændingsmøtrikken ud. Fjern patronefilteret. Det brugte patronfilter skal bortskaffes i henhold til lovbestemmelserne. Det nye patronfilter sættes på. Sæt fastspændingsmøtrikken i og skru den fast. Sæt sugehovedet på og lås det fast. Figur Tag sugehovedet ud af indgreb og tag det af. Træk stoffilterposen på flangen ud ovenfra. Klap låsepalen ind og luk stoffilterposen tæt. Brugte stoffilterposer bortskaffes iht. de gældende love. Sæt ny stoffilterpose på. Sæt sugehovedet på og lås det fast. FARE Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Bemærk: Hvis der opstår en fejl (f.eks. fil- terbrud), skal der omgående slukkes for maskinen. Fejlen skal afhjælpes, inden ma- skinen tages i brug igen. Kontroller stikdåsen og strømforsynin- gens sikring. Kontrollér maskinens netkabel, netstik og eventuelle stikdåse. Tænd for maskinen. – Svømmeren blokerer sugekanalen. Tøm smudsbeholderen. Fjern forstoppelser fra dysen, sugerør, sugeslangen eller patronfilteret. Udskift den fyldte stoffilterpose. Tryk 5 gange på knappen til den halv- automatiske filterrengøring når maski- nen er tændt.

Udskiftning af patronfilter. Kontroller, om patronfilteret er monteret korrekt. Udskiftning af patronfilter. Sugeslange ikke tilsluttet. Udskiftning af patronfilter Udskiftning af stoffilterposen Hjælp ved fejl Sugeturbine virker ikke Sugeturbine kører, men maskinen suger ikke Nedsat sugeevne Der strømmer støv ud under sugning Halvautomatisk filterrengøring fungerer ikke 63DA– 6 Kontakt kundeservice. Kontakt kundeservice. Hvis fejlen ikke kan fjernes skal maski- nen kontrolleres fra kundeservice. I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. 5.967-581 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Halvautomatisk filterengøring slås ikke fra Den halvautomatiske filterrengøring kan ikke slås til Kundeservice Garanti Tilbehør og reservedele EU- overensstemmelseserklæring Produkt: Våd- og tørsuger Type: 1.378-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU Anvendte harmoniserede standarder EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Anvendte tyske standarder

/h 130 130 Undertryk (max.) kPa (mbar) 19,0 (190) 19,0 (190) Tilslutningseffekt af el-værktøjet W -- 100-2100 Kapslingsklasse -- IPX4 IPX4 Beskyttelsesklasse II -- -- -- I Sugeslangens diameter mm 35 35 Længde af sugeslangen m 1,9 1,9 Længde x bredde x højde mm 380 x 370 x 480 380 x 370 x 480 Typisk driftsvægt kg 5,7 6,1 Oplyste værdier ifølge EN 60335-2-69 Lydtryksniveau L

dB(A) 1 1 Hånd-arm vibrationsværdi m/s

Ap L Partnr. Kabellængde EU 6.650-818.0 6 m Netkabel H05VV-F 3x1,5 mm
