Produkttype	Selvbetjenings vanddispenser med kølet, tempereret, kulsyreholdigt og varmt vand
Mærke	Kärcher
Model	WPD 200 Advanced
Strømforsyning	220-240 V / 1~ / 50 Hz, 1900 W, sikring 10 A
Indløbstryk	0,15 - 0,6 MPa (1,5 - 6 bar)
Indløbstemperatur	+4 °C til +35 °C
Mål (B x D x H)	390 x 520 x 1450 mm (med fod)
Vægt	50 kg (med fod), 35 kg (uden fod)
Hovedfunktioner	Tempereret vand, kølet vand, kulsyreholdigt vand (CO₂), varmt vand (option)
Min. kølet vand temp.	4 °C
Varmtvandstemperatur	Justerbar (forvarmning 50 °C, max. 95 °C)
CO₂-indhold	Justerbar; CO₂-tryk 2,8 - 3,2 bar ved udlevering
Filtre	Active-Pure, Hy-ProTECT og Hy-Pure filtre (kapacitet max. 10.000 L / 2.500 L)
Skærm og betjening	LCD-skærm med berøringsfølsomme taster; programmerbar brugermenu
Hygiejnisering	Automatisk termisk hver 4. uge (programmerbar)
Anbefalet vedligeholdelse	Daglig rengøring af drypbakke; tømning af beholder; årligt filterskift
Støjniveau	< 65 dB(A)
Sikkerhed	30 mA fejlstrømsafbryder; CO₂-anvisninger (eksplosion, kvælning); automatisk stop
Reservedele og reparerbarhed	Originale Kärcher-dele; reparation af uddannet personale; mulig servicekontrakt
Garanti	I henhold til lokale vilkår; gælder for materiale-/fabrikationsfejl
Certificeringer	CE; certificeret af SGS Institut Fresenius til fødevarekontakt

Ofte stillede spørgsmål - WPD 200 Advanced Kärcher

Hvordan installerer jeg WPD 200 Advanced-dispenseren?

Placer apparatet på en flad overflade, frostfrit. Tilslut vandindløbet (tryk 1,5-6 bar) og afløbet. Tilslut til en 230 V stikkontakt beskyttet med 30 mA fejlstrømsafbryder. Åbn for vandet, sæt kontakten på I og følg menuen for første ibrugtagning (varighed ~18 min).

Hvordan skifter jeg vandfilteret?

Åbn lågen, fjern drypbakken. Drej det brugte filter til venstre, træk det ned. Bær sterile handsker, sæt det nye filter i holderen ved at justere markeringerne, drej til højre til stop. Luk, start en skylning på 20 L via menuen 'Filterskift'.

Hvordan rengør jeg dispenseren?

Rengør dagligt drypbakken med et desinficerende rengøringsmiddel (RM735). En gang om ugen rengøres ydersiden med CA 30 R (uden alkohol). Hver 4. uge startes en automatisk termisk hygiejnisering via menuen.

Hvad gør jeg, hvis der ikke kommer kulsyreholdigt vand?

Kontrollér CO₂-flasken: hvis den er tom, udskift den. Kontrollér CO₂-trykket på manometeret (2,8-3,2 bar ved udlevering). Hvis problemet fortsætter, kontrollér kompensationsregulatoren eller kontakt service.

Hvordan udskifter jeg CO₂-flasken?

Luk for hovedhanen, drej regulatoren til 0, skru den af. Placer den nye flaske lodret, fastgør den med spænderen. Åbn kort for hanen for at udlufte, skru regulatoren på, åbn langsomt, juster trykket til 3 bar. Udfør en tæthedstest.

Hvorfor vises fejl E400?

Fejl E400 angiver, at filteret Active-Pure er slidt og skal udskiftes. Følg proceduren for filterskift i menuen 'Vedligeholdelse'.

Hvordan justerer jeg varmtvandstemperaturen?

I brugermenuen gå til 'Serviceindstillinger' > 'Brugerindstillinger' > 'Varmtvandstemperatur'. Indstil den ønskede værdi (op til 95 °C). Du kan også aktivere 'Ekstra varm' for en anden høj temperatur.

Drypbakken løber over, hvad gør jeg?

Tøm drypbakken og rengør den. Kontrollér, at afløbsslangen ikke er blokeret. Hvis fejl E404 fortsætter, skal du sikre, at vandlåsen er installeret, og at slangen har tilstrækkelig hældning.

Kan jeg programmere driftstider?

Ja, i menuen 'Serviceindstillinger' > 'Driftstid' vælg 'Timer' og indstil ON/OFF-intervaller pr. dag. Udenfor disse går apparatet i økonomisk standby. Et langt tryk (5 sek.) på en tast aktiverer det igen.

Hvordan får jeg kopper eller tilbehør?

Kopper (plastik eller pap) og andet tilbehør (kande, tritan-flaske) fås hos Kärcher. Se tilbehørslisten i vejledningen eller på www.kaercher.com.

BRUGSANVISNING WPD 200 Advanced Kärcher

Læs den originale brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere brug eller til den næste ejer.

den næste ejer

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden.

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Sikkerhedsanvisninger

FARE

Fare på grund af elektrisk stød!

→ Før der arbejdes på maskinen, skal netstikket altid trækkes ud. Stikdåsen skal sikres med en fejlstrømsbeskyttelseskontakt med en brydestrøm på 30 mA.

FARE

Livsfare på grund af en eventuel eksploderende CO₂-gasflaske.

Opstil trykgasflasken lodret og gør den fast. Trykgasflasker må aldrig tilsluttes uden trykreduktions- og sikkerhedsventil. Trykreduktionsventilen med sikkerhedsventil skal være godkendt til maskinmodellen.

Gasflasken må ikke udsættes for direkte solstråler. Gasflasken skal være beskyttet mod for stor opvarmning.

△FARE

Eksplosionsrisiko!

→ Tilslut seks nogen Caskemed stigr. Stigrflasker er f.eks. kendetegnet med en rød advarselsmærkat.

△FARE

→ Ved udskiftning af filterpatronerne skal der holdes øje med hygiejne og renlighed. → Ved filterskift skal der bæres sterile engangshandsker. Vandudløbet må ikke berøres med fingrene eller rengøres med en klud. Dryp om nødvendigt RM735 (se bilag) på en steril klud, og tør det af dermed. → Til udlevering af vand i en udmærket hygiejnisk tilstand skal dryppeskålen og apparatets overflade regelmæssigt renses. → Der skal gennemføres en termisk hygiejnisering mindst hver 4. uge. → Der vises en meddelelse på displayet, når det er tid til hygiejnisering. Tidspunktet for næste hygiejnisering programmeres i menuen "Hygiejnisering" (se kapitel "Pleje og vedligeholdelse/brugermenu/driftsparameter"). → After en advarsel fra drikkevandsforsyningen er det tvingende nødvendigt at gennemføre en hygiejnisering.

ADVARSEL

Sundhedsfare på grund af usagkyndigt reparerede maskiner.

→ Maskinen må kun repareres af specialister.

ADVARSEL

Sundhedsfare på grund af varmt vand. → Vær yderst forsigtig ved aftapning af varmt vand.

ADVARSEL

Sundhedsfare pga. øget kim-koncentration i vandet. Hvis apparatet ikke har været brugt i over 4 dage, skal der gennemføres følgende handlinger:

→ Sæt hovedafbryderen på "I". Åbn for vandtilførslen. → Start rensningen (se "Pleje og vedligeholdelse/hygiejnisering").

ADVARSEL

Risiko for kvælning på grund af eksploderende flasker. Vand med kulsyre må kun fyldes i trykstabile flasker (10 bar).

BEMÆRK

Hvis det ikke kan udelukkes, at maskinen er transporteret eller opbevaret liggende, skal der ventes 24 timer fra opstilling af maskinen, og til den tages i brug. Hvis dette tilsidesættes, kan det ødelægge køleenheden i maskinen.

Miljøbeskyttelse

Apparatet indeholder kølemidlet R-134a. Kølemidlet må ikke strømme ud i omgivelserne. Til miljørigtig bortskaffelse kontakt venligst deres KÄRCHER-servicepartner. Arbejde på køleenheden må kun udføres af uddannede specialister.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH

Generelle henvisninger

Som garanti for kvaliteten af det aftappede vand, må der udelukkende bruges drikkevand fra den offentlige vandforsyning. Kvaliteten skal derved mindst svare til retningslinjen fra World Health Organization (WHO). Hvis en tilgang til drikkevandsnettet bliver nødvendig for installation af maskinen, skal specialisterne have en tilladelse svarende til de lokale gældende bestemmelser. Gennemførelsen af disse arbejder skal eventuelt bestilles fra kunden. Vi anbefaler en montering af en afspærringsenhed og en aquastop (kan købes) i tilførselsledningen for at forhindre vandskader på grund af en revnet vandslange. Vedligeholdelsesarbejder inde i maskinen må kun gennemføres af ejeren, som har læst denne driftsvejledning. Lågen på foden skal altid være låst. Ved brug af en CO2-flaske skal de lokale regler til mærkning af opstillingsrummet overholdes. ■ Maskinen må ikke renses med en vandstråle. Overflader af kunststof må ikke renses med alkoholholdige, aggressive eller skurende rensemidler. Det anbefales at bruge overfladerenseren CA 30 R (6.295-686.0). ■ Efter første ibrugtagning, filterskift og længere pauser kan det uafkølede vand foreløbigt se lidt mælkeagtigt ud. Det er på grund af små luftbobler og har ingen indflydelse på vandkvaliteten.

Transport

FORSIGTIG

Hold øje med maskinens vægt ved transport.

■ Maskinen må ikke transporteres liggende. WPD 600 skal på grund af sin vægt opstilles af 2 personer eller vha. gældende hjælpemidler som f.eks. en sækkevogn.

Bestemmelsesmæssig anvendelse

• Maskinen er beregnet til aftapning af tempereret og utempereret drikkevand i selvbetjeningsdrift. Alt efter maskinvariant er vanddispenseren udstyret med forskellige filtre (Active-Pure filter, Hy-Protection filter, Hy-Pure filter). Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller mentale evner, som ikke har erfaring med brugen og/eller kendskab til brugen, medmindre de er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller er blevet instrueret i brugen af apparatet. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Maskinen må ikke opstilles og bruges i industrielle køkkener. Apparatet skal opstilles i frostbeskyttede rum. Maskinen må ikke anvendes eller stilles i det fri. Læg ikke maskinen ned og transporter/opbevar den ikke liggende.

Funktion

Vandet løber fra vandindgangen og gennem filtre (en beskrivelse af filtre findes i forbrugsmateriale). Alt efter hvilken knap der nu aktiveres, løber vandet derefter over kølemodulen, CO2-mixeren, varmemodulen (alt efter udstyr) eller direkte til vandudløbet.

Hvis der ønskes vand med kulsyre (option), tilsættes der desuden kulsyre.

Hvis der ønskes varmt vand (option), så opvarmes vandet via en varmemodul. I brugermenuen kan der indstilles to forskellige varmtvandstemperaturer samt varmtvandsdisponeringen.

Ved ringe varmtvandsforbrug indstilles temperaturen lidt lavere (40 °C - 50 °C) for at spare energi. Hvis der oftere bruges varmt vand, kan temperaturen øges for at nedsætte ventetiden ved aftapning.

Den anden højere aftapningstemperatur (extra hot) kan deaktiveres i udleveringstilstand og kan aktiveres i menuen "Brugerparameter".

I brugermenuen kan der desuden indstilles en portionering, dvs. en fordefineret aftapningsmængde til en knapbetjening, valget mellem to CO2-koncentrationer (kun WPD 200 og WPD 600), drifts- og hvileperioder for maskinen og en energisparefunktion.

Det komplette vandsystem desinficeres vha. opvarmning med de afstande, som er fastlagt i brugermenuen.

Tilslutte anlægget

Forudsætninger

FARE

Fare på grund af elektrisk stød. Sidedele, dæksler og pladeafdækninger på enheden må kun fjernes af en autoriseret elektriker.

Ved første installation og eventuelle reparationer, der er knyttet til udskiftning af komponenter, skal der sørges for, at der kun bruges det vedlagte tilbehør (tilslutningssæt, CO2-trykregulator (option, apparat med CO2)). Disse dele er komponenter, som KÄRCHER har godkendt til montering. Disse komponenter er afprøvet og certificeret for at svare til de høje kvalitetskrav til certificeringen af SGS Institut Fresenius GmbH og KÄRCHER-kvalitetsstandarder. Andre komponenter må ikke anvendes. Strømtilslutningen og vandets indgangstryk skal svare til værdierne i de tekniske data. Afhængigt af de lokale forskrifter er det nødvendigt at bruge et tilladt tilbagestrømningsstop. Ved maskiner med drypskål, der afledes til bygningens spildevandssystem, skal der monteres en vandlås af hensyn til lugten. Vandlåsen skal sidde længere nede end drypskålen.

Kun med en konstant faldende spildevandsslange fungerer drypskålafløbet tilforladeligt.

Til opstilling af apparatet skal en plan overflade være tilgængelig på adressen. - Netstikket og stikdåsen skal også være tilgængelige efter installering. ■ Maskinafbryder, sikring og vandtilslutning på bagsiden af maskinen skal være frit tilgængelige. Min. afstanden til væggen skal være 100 mm. Kun på WPD 100 og WPD 200 med fod: For at opnå en god maskinstabilitet skal maskinen iht. maskindirektivet fastgøres til enten gulvet eller væggen (komponentsæt gulvfiksering WPD 2.643-483.0). Alternativt kan komponentsættet ekstra vægt fod WPD (2.643-474.0) anvendes for at sænke maskinens tyngdepunkt tilsvarende.

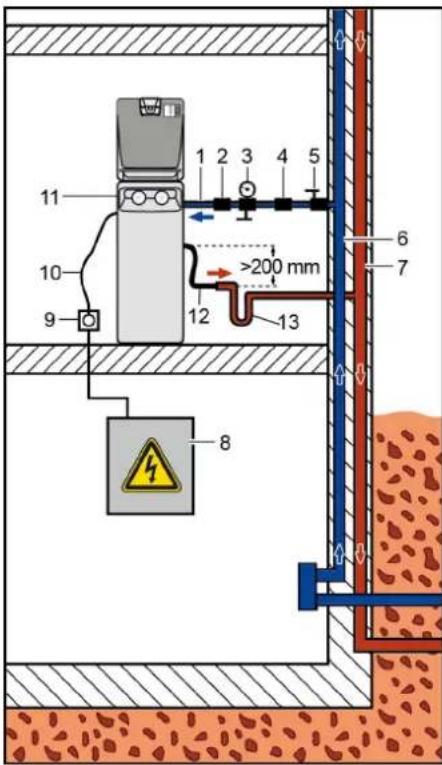

1 Vandforsyningsledning 2 Returstrømningsblokering 3 Trykreduktionsventil 4 Aquastop 5 Vandhane 6 Drikkevandsforsyning 7 Spildevandsledning 8 Strømforsyning 9 Stikdåse, afsikret med fejlstrømsrelæ 30 mA* 10 Tilslutningskabel 11 WPD 100/200/600 12 Afløb drypskål*** 13 Vandlås† i bygningen, ikke inkluderet i leveringen ** optional, ikke inkluderet i leveringen *** optional, alt efter maskinkonfiguration

Gennemfør tilslutningen

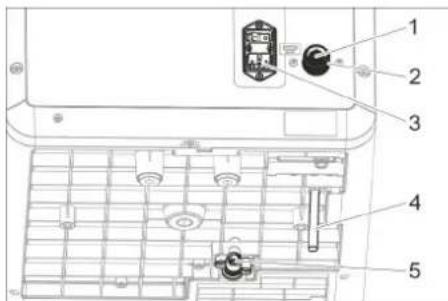

1 Indgangssi

2 Vandtilslutning (tilslutningsgevind 3/4") 3 Nettilslutning 4 Skylleslange (option) 5 Drypskålafløb (option)

Maskine uden fod og uden drypskålafløb

På denne maskinudgave skal der ikke lægges afløbsslanger.

Maskine uden fod med drypskålafløb

→ Læg skylleslangen hen til vandlåsen. Forbind slangen med drypskålafløbet og læg den hen til vandlåsen.

Før skylleslangen gennem foden og hen til vandlåsen. Forbind slangen med drypskålafløbet via et vinkelstykke og læg den gennem foden hen til vandlåsen.

Maskine med fod, dunk og drypskålafløb

→ Læg skylleslangen hen til dunken. Forbind slangen med drypskålafløbet via et vinkelstykke og læg den hen til dunken.

Alle maskinudgaver

Tilslut vandtilførselsslangen til vandtilslutningen (tilslutningsgevind 3/4") på bagsiden af maskinen. Forbind strømkablet med nettil slutningen på bagsiden af maskinen. Sæt netstikket i stikkontakten.

Ibrugtagning

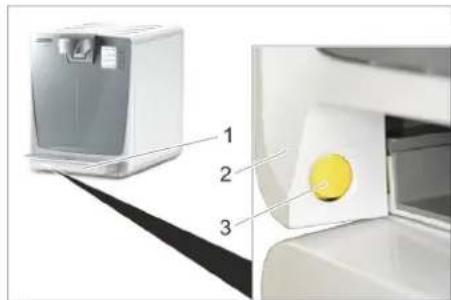

Åbn maskinens låge

1 Dryppebakke 2 Maskinlåge 3 Åbnetast

Fjern dryppebakken. Tryk på åbnetasten og åbn maskinlågen.

Isæt filtre

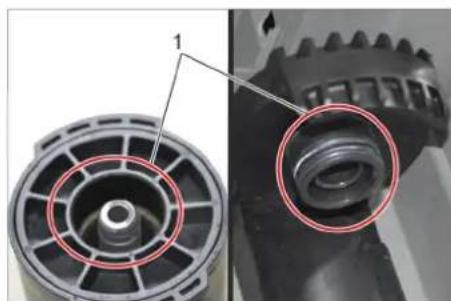

1 De markerede områder må ikke berøres

ADVARSEL

Sundhedsfare pga. indtrængende kim → Ved udskiftning af filterpatronerne skal der holdes øje med hygiejne og renlighed. → Holderen og filtre må ikke berøre hinanden. → Ved filterskift skal der bæres sterile engangshandsker. Byt ikke patronerne, vær opmærksom på farvemarkeringer.

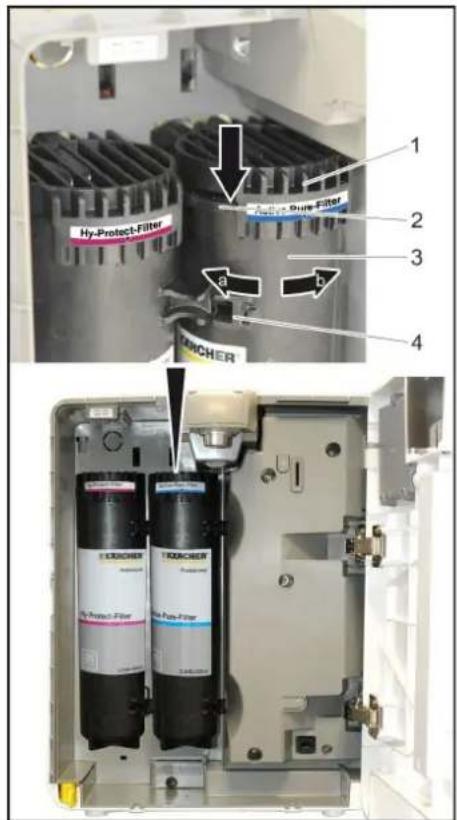

→ Tag dryppebakken af og åbn maskinlågen. → Drej filtre således, at håndtaget er på venstre side, og sæt det ind i holderen nedefra.

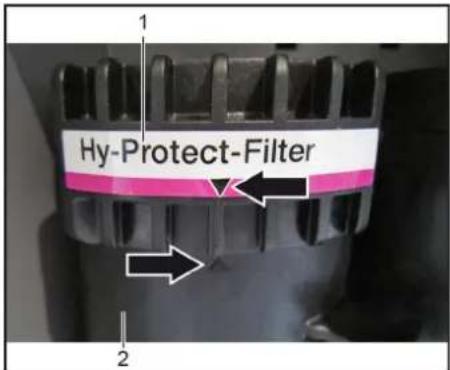

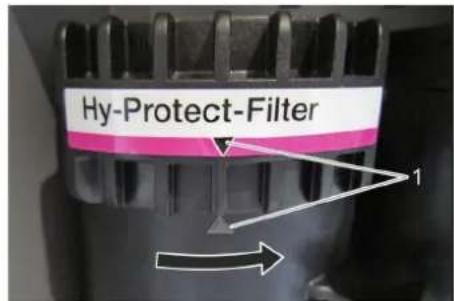

1 Markering

→ Drej filteret til anslag. → Kontroller monteringspositionen. Markeringen på holderens etiket og på filteret skal justeres, så de passer til hinanden. Luk maskinlågen og sæt dryppebakken i.

Åbn fodens låge

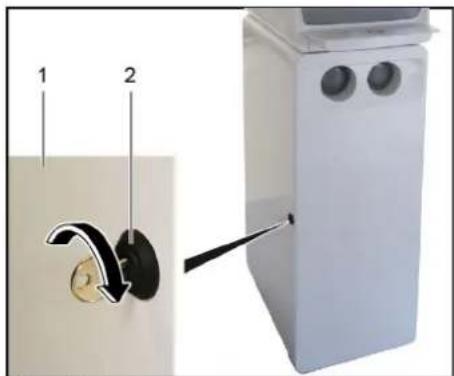

Fodens låge kan låses. 1 Fodens låge 2 Lågens lås

Lås lågens lås op. Åbn fodens låge.

Isæt CO₂-flasken

Bemærk:

Læs de generelle anvisninger til håndtering af CO₂-flaskerne (se kapitel "Pleje og vedligeholdelse/generelle anvisninger til håndtering af CO₂-flasker").

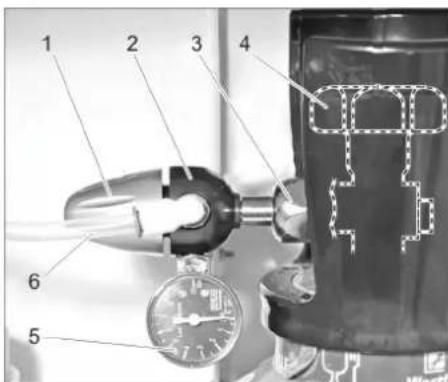

1 Drejeregulator 2 Trykreducerer 3 Omløbermøtrik 4 Hovedhane 5 Manometer reguleringstryk 6 CO₂-slange

Stil CO₂-flasken i foden og fastgør med spændebånd. Åbn hovedhanen et øjeblik, så eventuelt flydende CO₂ kan slippe ud. → Skru reduktionsventilen på den nye gasflaske. Hold herved øje med den korrekte montering af tætningsringen. Træk omløbermøtrikken godt fast. → Tilslut CO₂-slangen til trykreduktionsventilen. Åbn langsomt hovedhanen på den nye gasflaske. Indstil 3 bar på trykreduktionsventilen vha. drejeregulatoren. Luk hovedhanen på gasflasken. Aflæs den viste værdi på manometeret for reguleringstryk.

Den viste værdi skal være konstant i mindst 5 minutter. Ved tydeligt trykfald:

Kontroller, om O-ringen mellem trykgasbeholder og trykreduktionsventil er til stede og ubeskadiget. Udskift den defekte O-ring.

Kontroller den korrekte placering af trykreduktionsventilen.

Træk omløbermøtrikken godt fast.

Kontroller slangekoblingen på trykreduktionsventilen og CO₂-slangen for synlige skader. Kontakt kundeservice, hvis du er i tvivl.

Hvis trykfaldet ikke kan standses med de nævnte forholdsregler, er trykreduktionsventilen defekt og skal udskiftes. Åbn hovedhanen. Indstil driftstrykket på trykreduktionsventilen vha. drejeregulatoren. WPD 100: Forindstilling 4 bar, efterjusteres efter behov.

WPD 200/600: Indstil CO₂-trykregulatoren inden vandaflapning til ca. 3 bar (statisk) og kontroller derefter, om trykket under aftapning af kulsyreholdigt vand (Sparkling) er ca. 3,0 bar.

Luk fodens låge.

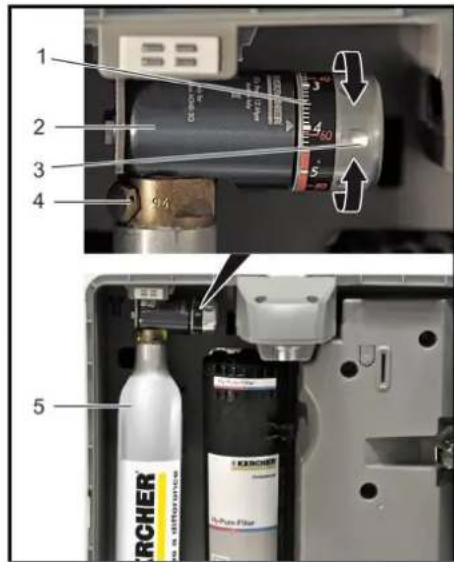

Isæt 425 g CO₂-flasken

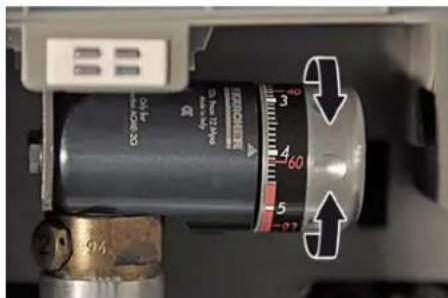

1 Trykregulator skala 2 Trykregulator 3 Reguleringshjul 4 Flaskeforskruning 5 Isæt 425 g CO₂-flasken

Tag drypskånen af og åbn maskinlågen. → Drej trykregulatoren til position OFF → Tag afdækningen af CO2-flasken. → Skrue 245 g CO2-flasken på trykregulatorens flaskeforskruning. Når der kan mærkes modstand, drejes 425 g CO2-flasken lidt videre, indtil den sidder fast. Her kan der høres et kort hvis. Stil trykregulatoren til position "4". Luk maskinlågen og sæt drypskålen i.

→ Efter ibrugtagning skal trykket på trykregulatoren efterjusteres for at opnå den ønskede CO2-koncentration i vandet.

Bemærk:

En stærkt sprøjtende vandstråle ved aftapning af vand

Ved svagt kulsyreholdigt vand øges CO2-trykket

Menu første ibrugtagning

Sæt hovedafbryderen på "I".

Display Knap
Begynd initiationen? YES (begynd første brugtagning)	Enter

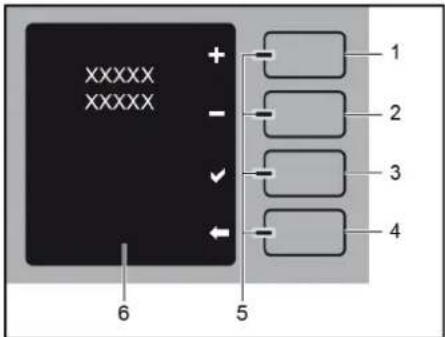

1 Knap plus / øges 2 Knap minus / nedsættes 3 Knap enter 4 Knap tilbage/stop 5 LED 6 Tekstmeddelelser

Med knapperne "Plus" og "Minus" kan undermenuer vælges, og justerbare værdier (blinkende visning) øges eller nedsættes.

Med knappen "Enter" kan visningerne i displayet eller indtastningerne bekræftes.

Med knappen "Tilbage" kan der vendes tilbage til foregående trin eller menuniveauet forlades.

Display Knap
Language (valg af sprog) Enter
>Sprog, der kan væges imellem< plus / minus
>Det valgte sprog< Enter
Aktuel dato / klokkeslaet Enter
>Indstil dag (visningen blinking)< Enter
>Indstil mened (visningen blinking)< Enter
>Indstil ár (visningen blinking)< Enter
>Indstil timer (visningen blinking)< Enter
>Indstil minutter (visningen blinking)< Enter
>Indstillet dato/klokkeslaet<
Er filtret isat?	Enter
Tilslut vandforsyninger?	Enter
Dunk unter udløb?	Enter
Den første brugtagning kører mm:ss

Bemærk:

Ved første ibrugtagning skylles ledningerne for de forskellige vandsorter. Processen varer ca. 18 min.

Det vand, der løber ud under skylleprocessen, kan ikke drikkes!

Under skylleprocessen skal beholderen under vandudløbet tømmes flere gange.

Display Knap
Den første ibrugtagning kører mm:ss	Tilbage (X)
Første ibrugtagning er afbrudt! Videre?

→ Tøm beholderen og sæt den tilbage under vandudløbet.

Display Knap
Første ibrugtagning er afbrudt! Videre? Enter

Når første ibrugtagning er afsluttet, skal der gennemføres en hygiejnisering.

Display Knap
Gennemør en desinfektion! Ellers ga- ranteres maskinhygiejnen ikke.
Ja	Enter
Senere	Tilbage

Efter afslutning af desinfektion/hygiejnisering er maskinen klar til brug.

Betjening

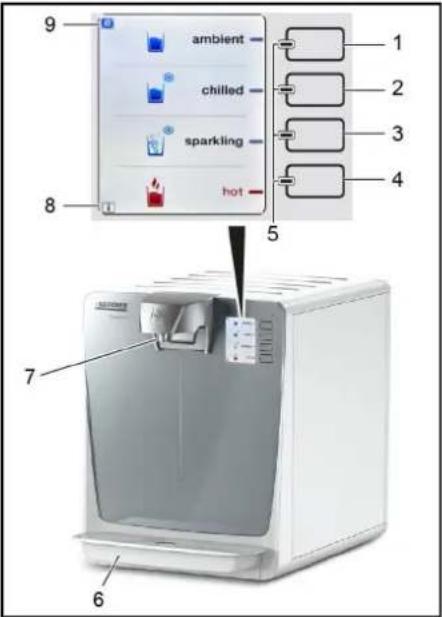

Betjenings- og visningselementer

1 Knap til ukølet vand 2 Knap til kølet vand 3 Knap til kulsyreholdigt vand 4 Knap til varmt vand 5 LED'er blå og rød 6 Dryppebakke 7 Vandudløb 8 Visning "I" (Information) 9 Visning "e" (Eco-Mode) * Afhængig af maskinudstyret

Bemærk:

Knapperne er såkaldte sensorknapper, som kun behøver at blive berørt ganske lidt.

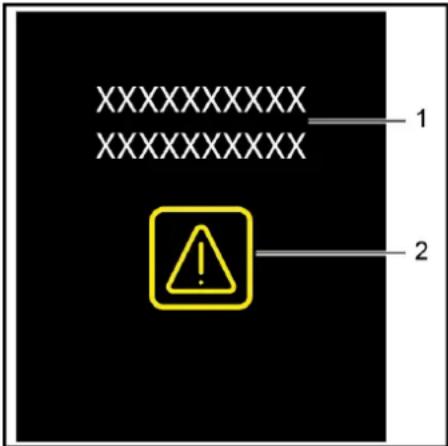

Hvis der vises et "I" forneden t.v. på displayet, vil det sige, at der er gemt en information i brugermenuen under Fejlmeldinger. Det beskrives i kapitel "Brugermenu", hvordan fejlmeldingerne udlæses. Hvis der vises et "e" t.v. foroven på displayet, er Eco-Mode aktiveret. Derved deaktiveres holdtemperaturen på det varme vand (option) og kølingen reduceres. På den måde reduceres energiforbruget. Opvarmningen eller kølingen kan derefter vare lidt længere. I kapitel "Brugermenu" beskrives det, hvordan Eco-Mode aktiveres eller deaktiveres.

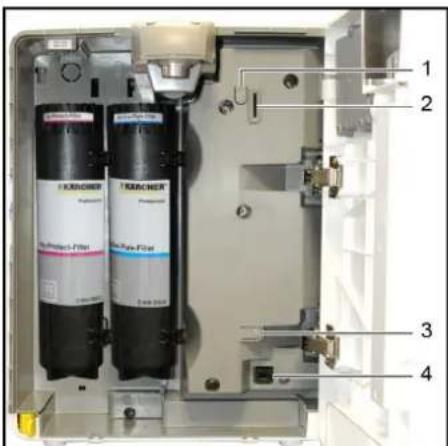

1 Knap MENU 2 SD-kortslot 3 Knap RESET 4 Service-interface

Fod (option)

1 Bægerdispenser (egnet bæger se "Tilbehør"). 2 Låge fod 3 Lågens lås

Vælg vandudløb

1 Visning ukølet vand 2 Visning kølet vand 3 Visning kulsyreholdigt vand 4 Visning varmt vand * Afhængig af maskinudstyret Stil maskinen imellem på drypbakken. Tryk på knappen til den ønskede vandtype og hold knappen inde, indtil den ønskede mængde er i bægeret.

Hvis optionen "Portionering standard" er aktiveret i brugerindstillingerne, kan der efter valget af vandsorten vælges mellem tre forskellige portioneringer (1,0, 0,5 og 0,2 l) (indstilling se kapitel "Pleje og vedligeholdelse / brugermenu / driftsparameter").

Displaysymboler og portionering er variable og kan indstilles af ejeren (se kapitel "Brugermenu/brugerindstillinger").

1 Portionering stor 2 Portionering mellem 3 Portionering lille 4 Symbol knap "STOP"

Hvis optionen "Portionering tilpasset" er aktiveret i brugerindstillingerne, kan der efter valget af vindsorten vælges mellem 1, 2 eller 3 justerbare portioneringer (indstilling se kapitel "Pleje og vedligeholdelse / brugermenu / driftsparameter").

1 CO2-valg "classic" 2 CO2-valg "medium" 3 Symbol knap "STOP" (Kun på WPD 200 og WPD 600 med CO2-option) Hvis optionen CO2-valg classic / medium" er aktiveret i brugerindstillingerne, kan der efter valget af kulsyreholdt vand vælges mellem "Classic" og "Medium" med forskelligt CO2-indhold (se kapitel "Pleje og vedligeholdelse / brugermenu / driftsparameter").

1 Visning "ekstra varm" 2 Visning "varm" 3 Symbol knap "STOP" (kun ved maskiner med varmtvandsfunktion)

Hvis optionen "Ekstra varm" er aktiveret i brugerindstillingerne, kan der efter valget af varmt vand vælges mellem ("varm" og "ekstra varm") (Indstilling se kapitel "Pleje og vedligeholdelse / brugermenu / driftsparameter").

1 Visning "Opvarmning" 2 Visning "Klar"

Bemærk:

Optionen "Portionering" står af sikkerhedsmæssige årsager ikke til rådighed i forbindelse med varmt vand. For at aftappe varmt vand skal knappen for varmt vand kun trykkes kort en gang. På displayet vises opvarmningen grafisk. Så snart den indstillede vandtemperatur er nået, skal knappen for varmt vand trykkes indtil den ønskede vandmængde er aftappet. Efter hver opvarmning er 0,5 l varmt vand til rådighed. Aftapningen stopper efter maks. 0,8 l. Hvis der ønskes mere varmt vand, skal processen gentages.

Afbrydning/nedlæggelse

Hvis apparatet ikke bruges i mere end 4 dage:

Luk vandtilførslen. Hovedafbryderen sættes på "0".

Ibrugtagning efter nedlæggelse

ADVARSEL

Sundhedsfare pga. øget kalkkoncentration i vandet. Hvis maskinen ikke bruges i mere end 4 dage, skal der gennemføres følgende handlinger:

Sæt hovedafbryderen på "I". → Kontroller klokkeslæt og data, indstil evt. igen (se kapitel "Pleje og vedligeholdelse/Brugermenu/Driftsparameter"). Åbn for vandtilførsel. → Start hygiejniseringen manuelt i brugermenuen (se kapitel "Pleje og vedligeholdelse/Brugermenu/Istandsættelse").

Opbevaring

△FORSIGTIG

Hold øje med maskinens vægt ved oplagringen. Inden genibrugtagning efter opbevaring: Udskift de indsatte filtre i maskinen med nye. Gennemfør hygiejniseringen.

Sundhedsfare på grund af usagkyndigt vedligeholdt maskine. Maskinen må kun vedligeholdes af specialister.

Brug udelukkende originale reservedele fra producenten eller andre dele, som producenten har anbefalet, som f.eks.

-reserve- og sliddele, -tilbehørsdele, driftsstoffer, -rengøringsmidler.

Serviceaftale

For at garantere en pålidelig drift af maskinen anbefales det at tegne en servicekontrakt. Kontakt venligst KÄRCHER-service.

Bemærk:

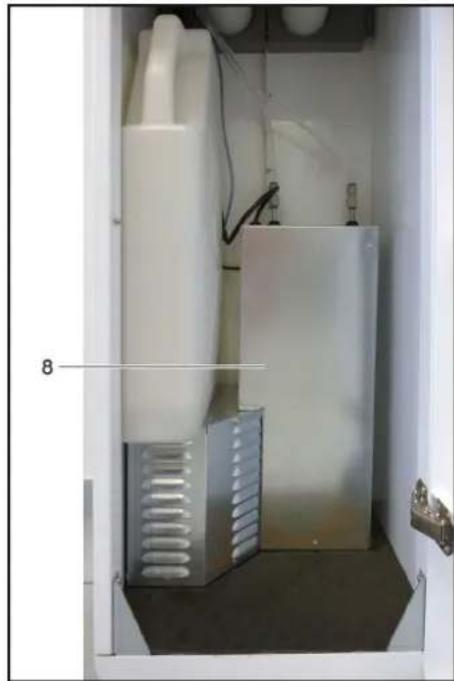

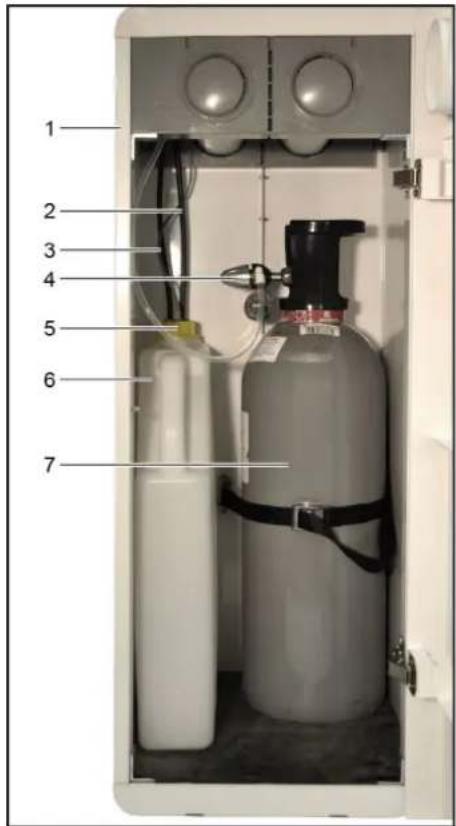

Foden og alle viste komponenter fås som option. 1 Fod 2 Afløbsslange dryppeskål 3 Afløbsslange skylleventil 4 Trykreducerer 5 Låg på dunk 6 Dunk 7 CO2-flaske 8 Ekstra køler (kun WPD 600)

Vedligeholdelsesskema

Tidspunkt Gennemførelse
Dagligt Rens trypskånen og vandudlæbet med desinficierende rengøringsmiddel (RM735, se forbrugsmaterialiet).
	Kontroller drypeskålens afløb (option) for tilstopninger.
	Hvis maskinen har stæt stille natten over, skal der fjernes 0,5 liter fra alle vandsorter og hældes��k.
ugentlig, oftere after behov	Rens maskinen udefra med desinficierende rensemidler, rens drypeskålæn med varmt vand erller i opvaskemaskinen.Til renssing af kunststofoverflader på der ikke bruges rengøringsmiddel, som indeholder alkohol, syrebestanddele erller skure-middel.

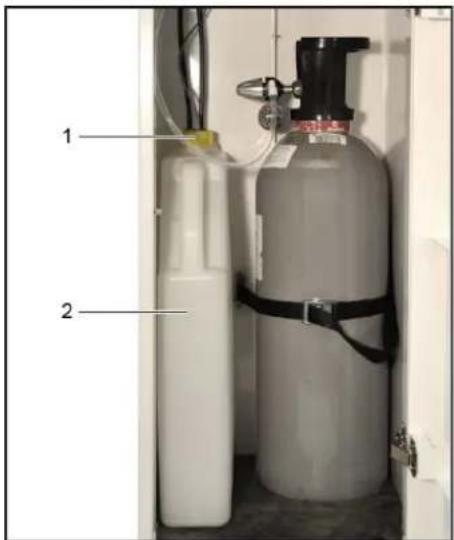

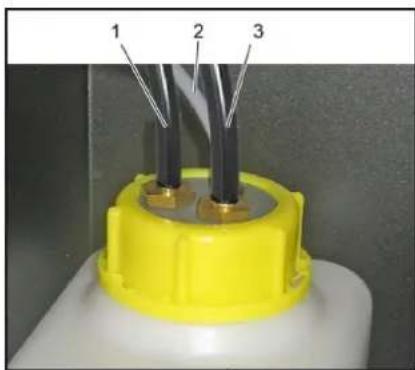

	Tøm dunken.
	Kontroller om dunken er ren og rens eller udskift after behov.
	Ved portioneret vandafgivelse skal aflapningsmængden kontrolleres og i givet fald afterjusteres på kompensationsregulatorensjusteringshjul (se kapitel "Betjening/vandaftapning".
hver 4. uge Gennemfør en termisk hygiejnisering, derefter gennemføres skylleprogrammet manuell alt after maskinudgave.
Kvantárlig	Kontroller indgangssien i vandlislutningen og rens den (se "Pleje og vedligeholdelse / rens indgangssi").Ved stærk snavs skal indgangssien renses hver mäned.
årigt * Få kundeservice til at udføre ørligt.
	Udskift Active-Pure og Hy-Protec filtretr.
	Udskift Hy-Pure-filtret.
* Maskinen opforderrer til at udskifte filtrefter et ar erller after behov.

Rens indgangssien

→ Luk vandtilførslen til apparatet. → Tryk på tasten "ambient" for at nedsætte vandtrykket i maskinen. → Skru vandtilbøsningsslangen fra maskinen. → Træk indgangssien ud med en spids tang. Rens indgangssien. Sæt indgangssien ind i maskinen. Tilslut vandtilbøsningsslangen til vandtilslutningen på bagsiden af maskinen. Åbn for vandtilførslen.

Brugermenu

Startbrugermenuen:

Tag dryskalen af og åbn maskinlågen. Tryk på knappen "Menu". Luk maskinlågen og sæt dryskalen i. Tryk på knappen "Enter".

Hvis der foreligger advarsler, vises de. Der kan gemmes op til 16 meddelelser (se kapitel "Fejlfinding").

Hvis der ikke er nogen advarsler, vises indikatoren for fejlfri drift.

Bemærk:

Hvis der ikke trykkes på en tast inden for 30 sekunder, skifter enheden tilbage til normal drift.

DRIFTSPARAMETRE

Aktuel dato / klokkeslæt Indstilling af den aktuelle dato og klokkeslættet

Display Knap
Aktuel dato / klokkeslaet Enter
>Indstil dag (visningen blinker)<Enter
>Indstil mened (visningen blinker)<Enter
>Indstil ør (visningen blinker)<Enter
>Indstil timer (visningen blinker)<Enter
>Indstil minutter (visningen blinker)<Enter
>Indstillet dato/klokkeslaet<
>Afslut< Tilbage

Driftsperioder

Indstilling af den daglige brugsperiode. Uden for den indstillede tid skifter maskinen over i en energisparende hvilemodus. Maskinen er klar igen, når der trykkes på en tilfældig knap i 5 sekunder.

Display Knap
Driftsperiode "24 h" eller "tidsstyring plus/ minus
tidsstyring Enter
>Driftsperiode til: Indstil uredag (visin-gen blinker)<	plus / minus
>Den valgte uredag< Enter
>Driftsperiode til: Indstil time (visingen blinker)<	plus / minus
>Den valgte time< Enter
>Driftsperiode til: Indstil minutter (visin-gen blinker)<	plus / minus
>De valgte minutter<	Enter
>Driftsperiode fra: Indstil time (visingen blinker)<	plus / minus
>Indstil den valgte time<	Enter
>Driftsperiode fra: Indstil minutter (visin-gen blinker)<	plus / minus
>Det valgte minut<	Enter
>Programmeret driftsperiode<
>Afslut< Tilbage

Brugerindstillinger

Fastlæggelse af de foretrukne temperaturer og betjeningsfunktioner.

Indstil koldtvandstemperaturen

Display Knap
Koldtvandstemperatur >XX< °C	Enter
>Indstil temperatur (gradtillet blinker)<	plus / minus
Koldtvandstemperatur >XY< °C	Enter
>Aflut< Tilbage

Knaplyde

Display Knap
Knaplyde	Enter
>Vælg TAENDT eller SLUKKET (visin-gen blinker)<	plus / minus
>Knaplyde TAENDT eller SLUKKET<	Enter
>Afslut< Tilbage

Portionering

Valg af en standard aftapningsmængde (anbefales ved en konstant brugerkreds).

Standard: de viste portionsstørrelser 1 l, 0,5 l, 0,2 l.

Tilpasset: op til 3 frit valgte portionsstørrelser kan indlæres og konfigureres med tastatursymbolerne.

Display Knap
Portionering	Enter
Vælg "Fra", "Standard" eller "Tilpasset"> (visning blinking)<	plus / minus
> Portionering fra, standard eller tilpasset<	Enter
Ved "Fra" eller "Standard": > Afslut<	Tilbage
Ved "Fra" eller "Standard": Indstilling af portionering af-slusht. Ved "Tilpasset": udør følgende trin formeden.

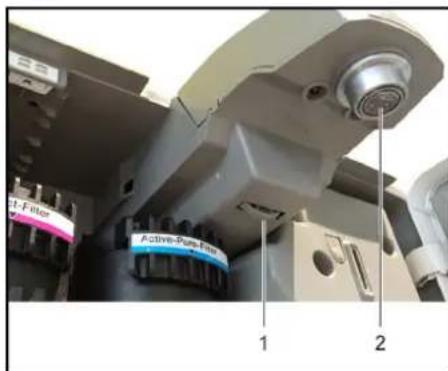

Kompensationsregulatorens justeringshjul (kun WPD 200 og WPD 600)

Kompensationsregulatoren bruges til finjustering af aftapningsmængden på kulsyreholdigt vand ved portioneret aftapning i driftstilstanden "Portionering standard". Aftapningsmængden på andre vandsorter påvirkes ikke. Inden driftstilstanden "Portionering tilpasset" vælges, er det nødvendigt at indstille kompensationsregulatoren i driftstilstanden "Portionering standard". Ved forkert indstilling kan der her aftappes en større mængde kulsyreholdigt vand.

1.1 Justeringshjul 2 Vandudløb

→ Tag dryskålen af og åbn maskinlågen.

Justeringshjulet sidder bag ved vandaflapningen. Hvis hjulet drejes med uret, nedsættes mængden. Hele justeringsområdet er 4 omdrejninger, og til finjustering skal det drejes ind ca. 2,5 omdrejninger. Ved stærkere reducering nedsættes ikke kun portionsmængden, men også CO2-indholdet enormt.

Bemærk:

Portioneringen er afhængig af tiløbstrykket og CO2-trykket. CO2-trykket skal ligge på mellem 2,8 og 3,2 bar under CO2-aftapningen. Når denne værdi er indstillet, kan portioneringen finjusteres på kompensationsregulatoren.

Display Knap
>Vælg vandsorten, ambient/cold aller sparkling (visningen blinker)<	plus / minus
>Den valgte vandsort<	Enter
>Konfigurater tast 1<	plus / minus
>Bekræft den valgte tast<	Enter
>Vælg symbolet<	plus / minus
>Bekræft det valgte symbol<	Enter
Dunk unter udløb?
>Stil beholderen under vanduildøbet<	Enter
>Fydld beholderen / gem fyldemængden/ reset<
Fydld beholderen i et træk indtil den ønske de portionsmænge der næt.	Plus
>Hvis fyldemængden ikke er korrekt, skaden resettes og processen gentages.<	Tilbage
>Gem fyldemængden<	Enter
>Næste tast<
>Konfigurera stæte tast<	Enter
>Vælg æste vandsort<	Tilbage

Bemærk:

I driftstilstanden "Portionering tilpasset" kan der blive aftappet mere vand, end der er indstillet på parameteren "maks. aftapningsmængde".

Symboler til driftsarten portionering "tipasset".
	ingen tastaturkonfigurering.

CO2-valg classic/medium

Valget af et højt eller lavt kulsyreindhold (ved WPD200 og 600).

Display Knap
CO2-valg classic/medium	Enter
Vælgændt eller slukket > (visningen blin-ker)<	plus / minus
>CO2-valg Classic / Mediumændt eller slukket<	Enter
>Afslut/Tilbage

Energisparemodussen bliver aktiv, hvis der ikke trykkes på nogen tast inden for det indstillede tidsrum.

Display Knap
ECO-mode AUTO eller ECO-mode sluk-ket	Enter
>Voalg modus (visningen AUTO eller slukket blinker)<	plus / minus
Hvis der øalges AUTO: ECO-mode for-sinkelse >X< min	Enter
>Indstil minutler (visningen blinker)< plus	/ minus
>De valgte minutter<	Enter
>Aflut< Tilbage

Display Knap
Ekstra varm	Enter
Vælgændt eller slukket>(visningen blin-ker)<	plus / minus
>vedændt: Vælg temperatur (gradtallet blinker)<	plus / minus
>Den valgte temperatur<	Enter
>Afslut<Tilbage

Indstil det varme vands forvarmetemperatur

Forvarmetemperaturen er den temperatur, der holdes konstant for det varme vand under driftsperioden. Hvis forvarmetemperaturen øges, stiger energiforbruget, men ventetiden for varmtvandsaftapning nedsættes. Fra fabrik og ved standardbrug er temperaturen 50 °C. En højere temperatur anbefales dog ved hyppigere varmtvandsaftapning.

Display Knap
Vandets forvarmetemperatur >XX< °C	Enter
>Indstil temperatur (gradtallet blinker)<	plus / minus
>Den indstillede forvarmetemperatur< En	ter
>Afstut< Tilbage

Indstil varmtvandstemperaturen

Display Knap
Varmtvandstemperatur >XX< °C	Enter
>Indstil temperatur (gradtillet blinker)<	plus / minus
>Den indstillede varmtvandstemperatur<	Enter
>Afslut< Tilbage

Hygiejniseringsdata

Indstilling af tidspunktet og intervallet for automatisk hygiejnisering. Dette tidspunkt kan også ligge uden for de programmerede driftsperioder. Der anbefales et hygiejniseringsinterval, som kan deles med 7 (for det meste 28 dage = 4 uger), så hygiejniseringen altid gennemføres samme ugedag.

Den bedste effekt opnås, hvis hygiejniseringen starter ca. 2 timer inden driftsstart efter en weekend.

ADVARSEL

Sundhedsfare pga. muligvis kimbelastet vand.

Stilles værdien for hygiejniseringsintervallet på "0", gen

nemføres der ingen automatisk hygiejnisering, og der kommer ingen påmindelse?

Display Knap
Hygiejniseringsdata Enter
Næste hygiejniseringsdato >Dato / klokkeslaet<	Enter
>Indstil dag (visningen blinking)< plus / minus
>Den valgte dag< Enter
>Indstil帽子 (visningen blinking)< plus / minus	minus
>Indstil den valgte帽子< Enter
>Indstil ør (visningen blinking)< plus / minus
>Det valgte ør< Enter
>Indstil time (visningen blinking)< plus / minus	minus
>Den valgte time< Enter
>Indstil minutter (visningen blinking)< plus / minus	/ minus
>De valgte minutter< Enter
Næste hygiejniseringsdato >Med den valgte dato / klokkeslaet<	Minus
Hygiejniseringsinterval >XX<	Enter
>Indstil antal dage (visningen blinking)< plus / minus
>Aantal dage <	Enter
>Afslut<	Tilbage

Sprog

Vælg menusproget.

Display Knap
Sprog	Enter
>det aktuelt indstillede spreog<	Enter
>Sprog, der kan væges imellem<	plus / minus
>Det valgte spreog<	Enter
Sprog
>Afslut<	Tilbage

DRIFTSDATA

Display Knap
Maskinkode	Minus
Software version	Minus
>Dag, dato og klokkeslæt<	Minus
>Dato og klokkeslæt for første ibrugtag-ning<	Minus
Løbetid >XX< timer	Minus
>Aftappede vandmærŋgder pr. vandsort og total mærŋgde<	Minus
>Antal gennemfrente rengøringer<	Minus
>Aflslet<	Tilbage

SD-KORT

Bemærk:

Hvis et SD-kort stikkes ind i kortslotten, starter SD-kortmenuen automatisk.

Tag dryskålen af og åbn maskinlågen.

Stik SD-kortet ind i slotten med den rigtige side først.

SD-kortet skal være formateret i filsystemet FAT32.

Luk maskinlågen og sæt dryskålen i.

På et SD-kort kan kun gemmes driftsparametre med WPD og senere også hentes igen med WPD.

Driftsparametre kan også indstilles via SD-kortmanageren på computeren og vha. SD-kortet overføres til en eller flere WPD'er. Desuden kan der vha. SD-kortmanageren gemmes billeder til pauseskærmen, f.eks. til egenreklame.

Der kan ligeledes gennemføres softwareopdateringer vha. SD-kortmanageren og et SD-kort.

SD-kortmanageren og vejledningen kan downloades under følgende link:

Display Knap
SD-kort	Enter
Diasshow	Enter
Tændi diasshow? >JA aller NEJ<	plus / minus
Hvis der vælges NEJ: >tilbage til "SD-kort"<
Hvis der vælges JA: >Start forsinkelse<
>Indstil minutter (visningen blinker)< plus	/ minus
>De valgte minutter< Enter
Visningsperiode >XX< sek. (visningen blinker)	plus / minus
>Den valgte visningsperiode<	Enter
Diasshow parameter	Minus
Indlæs parameter	Enter
>Indlæs indstillinger? Vælg JA aller NEJ (visningen blinker)<	Enter
Hvis der vælges NEJ: >tilbage til para-meter hent<
Hvis der vælges JA: Dataene på SD-kortet gemmes i maskinen og der vendes til-bage til >hent parameter<
Sikre parameter	Enter
>Sikre parameter? Vælg JA aller NEJ (visningen blinker)<	Enter
Hvis der vælges NEJ tilbage til >gem pa-rameter<
Hvis der vælges JA: Dataene fra maskinen gemmes på SD-kortet og der vendes tilbage til "gem parameter"<
Sikre parameter	Minus
Firmwareupdate	Enter
>Update på firmware X.XX? Vælg JA el-ler NEJ (visningen blinker)<	Enter
Hvis der vælges NEJ: >tilbage til firmware Update<
Hvis der vælges JA: Dataene på SD-kortet gemmes i maskinen, og der vendes tilbage til >firmware update<
>Afslut<	Tilbage

Bemærk:

Firmwareopdatering varer maks. 5 minutter.

Under firmwareopdatering må maskinen ikke slukkes. Indeholder SD-kortet firmware, vises optionen "Firmwareupdate".

Vedligeholdelse

Hygiejnisering

På maskiner med dryppeskålsudløb starter den automatiske hygiejnisering automatisk på det programmerede tidspunkt, se kapitel "Brugermenu/driftsparameter/hygiejniseringsdata".

På maskinens display vises en klar hygiejnisering. Den skal startes manuelt.

ADVARSEL

Sundhedsfare på grund af muligvis kimbelastet vand. Hvis intervallet for hygiejnisering er indstillet til "0", gennemføres der ingen automatisk hygiejnisering, og der kommer ingen påmindelse!

OBS

Hygiejniseringen varer ca. 1 time.

Start den termiske hygiejnisering manuelt

Tag drypskålen af og åbn maskinlågen. Tryk på knappen "Menu". Luk maskinlågen og sæt drypskålen i.

Display Knap
Trykreduktion >i 30 sekunder<
Den termiske desinfektion kører>XX:XX min<
>Den resterende tid tælles baglæns indtilprocessen er afsluttet<

Maskine med skylleventil (dryppeskål med udløb): Hygiejniseringen og skylleprocessen gennemføres automatisk. Før og efter hygiejniseringen skal dunken tømmes (se kapitel "Pleje og vedligeholdelse / tøm dunken (option)").

Maskine uden skylleventil (dryppeskål uden udløb): Skylleprocessen gennemføres halvautomatisk.

Under skylleprocessen skal beholderen under vandudløbet tømmes flere gange.

Bemærk:

Det vand, der løber ud under skylleprocessen, kan drikkes!

Display Knap
Start skylning	Enter
Skylningen kører >XX:XX min<	Tilbage (X)
Skylningen blev afbrudt, fortsaæt!

Tøm beholderen og sæt den tilbage under vandudløbet.

Display Knap
Skylningen blev afbrudt, fortsaett! Enter
Skylningen kører >XX:XX min<

Bemærk:

Mens hygiejniseringen gennemføres, larmer maskinen lidt mere end ellers.

Proveaftagelse

Skal der gennemføres en prøveaftagelse, skal der tages prøver, så snart hygiejniseringen er afsluttet under hensyntagen til reglerne for mikrobiologisk vandanalyse, og analyseres i et autoriseret laboratorium.

Ved udskiftning af filterpatronen skal der holdes øje med hygiejne og renlighed.

Ved filterskift skal der bæres sterile engangshandsker. Hvis det er tid til udskiftning, vises det med et "I"-symbol (Info) på displayet og i brugermenuen. Opfordringen til at skifte filter vises, når dets levetid er udløbet eller ved tilstoppet filter.

Det aktuelle filterskift kan startes i brugermenuen. Menuen fører brugeren gennem filterskiftet.

Gennemfør følgende trin for et ekstraordinært filterskift:

→ Tag drypskålen af og åbn maskinlågen. Tryk knappen "Menu". → Luk maskinlågen og sæt drypskålen i. Stil beholderen under vandudløbet.

Display Knap
Brugernenu	Enter Plus
Vedligeholdelse	Enter Plus
Filterskift	Enter
Udskifft filter? <Nej> plus / minus
Ja >vælges<	Enter
Dunk under udløb?	Enter
Trykreduktion >30 sekunder<

Trykket i systemet nedsættes. Tøm beholderen. → Tag drypskålen af og åbn maskinlågen.

1. Holder 2. Lås 3. Filter 4. Håndtag a. Tag filtret ud b. Isæt filtret → Drej filteret til venstre indtil låsen kan ses. → Træk filteret nedad og tag det ud af holderen. Bemærk: Det brugte filter kan bortskaffes som almindeligt affald, når vandet er hældt ud. Brug sterile handsker. → Tag et nyt filter ud af emballagen. → Drej filteret således, at håndtaget er på venstre side, og sæt det ind i holderen nedefra. → Drej filteret mod højre til anslag.

1. Holder 2. Filter → Kontroller monteringspositionen. Markeringen på holderens etiket og på filteret skal justeres, så de passer til hinanden. Bemærk: Filteret skal monteres i samme position og må ikke byttes med hinanden! Læg mærke til markeringen! Luk maskinlågen og sæt drypskålen i. Stil beholderen under vandudløbet.

Bemærk:

Display Knap
Active-Pure filterskift gennemført? >el- ler<Hy-ProTECT filterskift gennemført? >eller<Hy-Pure filterskift gennemført? >JA eller NEIN blinker<	Minus
>udskifelt filter< Enter
Dunk unter udløb? Enter
Skylningen kører 20 l

Under skylningen skal beholderen tømmes flere gange.

Display Knap
Skylningen kører >XX< | Tilbage (X)
> Skylningen blev afbrudt, fortssø!<

Tøm beholderen.

Stil beholderen under drypskålen. Bemærk: Det anbefales at gennemføre en overordentlig hygiejnisering.

Display Knap
Skylningen病变 affbrudt, fortsaett! Enter
Skylningen kører >XX< 1
Skylningen kører 00 1
Filterskift
>Afslut< Tilbage

Tøm drypskålen

Så snart dryppeskålen har nået sit maks. påfyldningsniveau, vises meldingen "Tøm dryppeskålen" på displayet.

Fjern dryppeskålen. Tøm dryppeskålen. Kontroller dryppeskålen for snavs, rens den om nødvendigt. Sæt dryppeskålen i.

Maskinen er igen klar til drift.

Valgt vandsorter vises på displayet.

Tøm dunken (option)

Så snart dunken har nået sit maks. påfyldningsniveau, vises meldingen "Tøm afløbsdunken" på displayet. Åbn fodens låge.

1 Låg med niveausensor 2 Dunk

1 Tilslutning afløbsslange dryppeskål 2 Kabel niveausensor dunk 3 Tilslutning afløbsslange skylleventil

Drej låget ud. Tag låget med niveausensoren af. Tag dunken ud og tøm den. Sæt dunken tilbage. Sæt låget med niveausensoren på, og skru det fast. Luk fodens låge.

Display Knap
Er afløbsdanken tomt? Enter

Maskinen er igen klar til drift.

Valgt vandsorter vises på displayet.

Generelle anvisninger mht. håndtering af CO2-flasker

Ved udskiftning af CO2-flasker skal leverandørens sikkerhedsanvisninger og andre lovmæssige bestemmelser overholdes.

CO2-flasken skal være udstyret med en af Karcher godkendt reduktionsventil for at indstille vandets kulsyreindhold. Fødevaregassen kuldioxid E 290 skal svare til renhedskravene i Directive 96/77/EF og mærket ifølge stk. 7 af Directive 89/107/EØF. Inden en gasflaske tages i brug, skal man være sikker på, at det handler sig om den rigtige gastype. Påildelige oplysninger om gastypen fås kun på faregodsetiketten, som skal være klæbet på hver gasflaske. Gasflaskens farve oplyser ikke entydigt om gastypen. Hvis der er tvivl om indholdet af en gasflaske, eller hvis den på anden måde er påfaldende (skader, brandskader, spor på mekanisk bearbejdning), må gasflasken ikke bruges. Nationale bestemmelser skal overholdes.

FARE

Eksplosionsrisiko!

Tilslut aldrig en CO2-flaske med stigrør. Stigrørflasker er fx kendetegnet med en rød advarselsmarkat.

Livsfare på grund af en eventuel eksploderende CO2-gasflaske.

Trykgasflasker må aldrig tilsluttes uden trykreduktions- og sikkerhedsventil. Trykreduktionsventilen med sikkerhedsventil skal være godkendt til maskinmodellen.

Opstilingsstedet skal være godt ventileret. Ellers skal der installeres et velegnet gas-advarselsanlæg. Gasflasken må ikke udsættes for direkte solstråler. Gasflasken skal være beskyttet mod for stor opvarmning. Anbring et synligt tegn på, at der måske kan være gasformet CO2.

Udskift CO2-flasken

1 Drejeregulator 2 Trykreducerer 3 Omløbermøtrik 4 Hovedhane 5 Manometer reguleringstryk 6 CO2-slange

På WPD 200 og 600 er knappen for kulsyreholdigt vand (Sparkling) inaktiv og "CO₂ Empty" blinker, når CO₂-flasken skal udskiftes. På WPD100 er der ingen visning. Hovedafbryderen sættes på "0". Åbn fodens låge. Luk gasflasken på hovedhanen. → Drej trykregulatoren på 0. → Skru reduktionsventilen fra den tomme gasflaske. → Skru beskyttelsesdækslet på den tomme gasflaske. → Løsn spænderemmen til sikring af CO2-flaskerne. → Tag den tomme gasflaske ud. → Sæt en ny gasflaske i foden og fastgør med spænderemmen. → Skru beskyttelsesdækslet fra den nye gasflaske. Åbn hovedhanen et øjeblik, så eventuelt flydende CO2 kan slippe ud. → Skru reduktionsventilen på den nye gasflaske. Hold herved øje med den korrekte montering af tætningsringen. Åbn langsomt hovedhanen på den nye gasflaske. Indstil 3 bar på trykreduktionsventilen vha. drejeregulatoren. Luk hovedhanen på gasflasken. → Aflæs den viste værdi på manometer reguleringstryk. Den viste værdi skal være konstant i mindst 5 minutter. → Ved tydeligt trykfald: Kontroller, om O-ringen mellem trykgasbeholder og trykreduktionsventil er til stede og ubeskadiget. Udskift den defekte O-ring. Kontroller den korrekte placering af trykreduktionsventil. Træk omløbermøtrik godt fast. Kontroller slangekoblingen på trykreduktionsventilen og CO2-slangen for synlige skader. Kontakt kundeservice hvis du er i tvivl. → Hvis tryktabet ikke kan standses med de nævnte forholdsregler, er trykreduktionsventilen defekt og skal udskiftes. Åbn hovedhanen. Indstil driftstrykket på trykreduktionsventilen vha. drejeregulatoren. WPD 100: Forindstilling 4 bar, efterjusteres efter behov. WPD 200/600: Indstil CO2-trykregulatoren inden vandaflapning til ca. 3 bar (statisk) og kontroller derefter, om trykket under aftapning af kulsyreholdigt vand (Sparkling) er ca. 3,0 bar. Luk fodens låge. Hovedafbryderen sættes på "1".

Stil beholderen under vandudløbet. → Efter udskiftning af CO2-flasken, skal der aftappes en liter "sparkling water", så CO2-mixeren fyldes igen.

Bemærk: Bemærk:

	Vandstralen sprajter meget	Vandet har kun lidt kulsyre
WPD 100	CO2-trykket sænkes CO2-trykket øges
WPD 200	CO2-trykket kontrolleres.
WPD 600	Indstil kompensationsregulatoren (se "Bru-germenu/driftsparameter/brugerindstillin-ger/portionering").

Hvis trykreduktionsventilen tages af CO2-flasken, selvom der stadig er tilstrækkeligt tryk, bliver O-ringen mellem flaske og trykreduktionsventil deformeret og skal udskiftes.

Udskift 425 g CO2-flasken

1 Trykregulator

2 Flaskeforskruning 3 Isæt 425 g CO2-flasken

Tag drypskålen af og åbn maskinlågen. Drej trykregulatoren til position OFF. Skru 425 g CO2-flasken ud af flaskeforskruningen med uret. Tag 425 g CO2-flasken ud. Tag afdækningen af den nye CO2-flaske. Skru 425 g CO2-flasken på trykregulatorens flaskeforskruning. Når der kan mærkes modstand, drejes 425 g CO2-flasken lidt videre, indtil den sidder fast. Her kan der høres et kort hvis. Stil trykregulatoren til position "4". Luk maskinlågen og sæt drypskålen i. Efter ibrugtagning skal trykket på trykregulatoren efterjusteres for at opnå den ønskede CO2-koncentration i vandet.

Bemærk:

Vandstralen sprejter me-get	Vandet har kun lidt kulsyre
CO2-trykket saenkes CO	z-trykket øges

425 g CO2-flaskerne fås i de pågældende specialforretninger.

Forbrugsmateriale

Navn Beskrivelse Bestillingsnr.
Reservefilter Active-Pure filter	Fjerner negative smags- og duftstoffer (f.eks. klor), indfanger tungmetaller og forureninger fra ledningsystememe.	2.643-305.0
Reservefilter Hy-Protection filter	Indfangning af virus og bakterier. 2.643-306.0
Reservefilter Hy-Pure filter	Kombination af Active-Pure og Hy-Protection filter. 2.643-307.0
O-ring 11,91 x 2,62 KTW Reduktionsventilens taetning på flaskeforskruningen. 6.640-731.0

Rensemiddel til udvendig rensning af maskinen Tilbehør

Navn Beskrivelse Bestillingsnr.
CA 30 R Overfladerenser klar til brug, 0,5 l sprayflaske 6.295-686.0
Sprejtehoved for overflade-renser	Ved første bestilling of CA 30R skal sprayhovedet til sprayflasken genbruges. 6.295-723.0

Fod		Flasker		Krukker
Beskrivelse Bestillingsnr.		Beskrivelse	Bestillingsnr.		Beskrivelse Bestillingsnr.
Fod hvid 2.643-266.0		Flaske 0,5 l, af tritan, eg-net til opvaskemaskiner	6.640-430.0		Vandkrukke, 1 l, glas, med låg af kunststof og KÄRCHER-logo, egnet til opvaskemaskiner
Fod sort 2.643-267.0		Flaske 0,75 l, af tritan, egnet til opvaskemaskiner	6.640-512.0
Skyllebæger
Beskrivelse Bestillingsnr.		Flaske 0,6 l med mund-stykke og låg af tritan, egnet til opvaskemaskiner	6.640-469.0		Karaffel Eva Solo, 1 l, egnet til opvaskemaskiner.
Skyllebæger 4 l 6.640-341.0
Reservedele
Beskrivelse Bestillingsnr.		Flaske 0,6 l med mund-stykke og låg af tritan, egnet til opvaskemaskiner	6.640-469.0		Installsationsmateriale
Trykreduktionsventil 1,5 - 6 bar - 1/2	6.640-625.0
Lakstift signalhvid RAL 9003 6.640-326.0	5.640-407.0
Afdækning vandtils Slutting WPD hvid
Afdækning vandtils Slutting WPD sort	5.640-618.0

Bæger

Beskrivelse Bestillingsnr.
Kunststoffbæger, 200 ml,.uden logo,3000 styk	6.640-454.0
Kunststoffbæger, 200 ml, med KÄR-CHER-logo, 3000 stk.	6.640-453.0
Bæger af papirlaminat, ochs til var-me drikkevarer, 180 ml,.uden logo,2500 styk	6.640-455.0
Bæger af papirlaminat, ochs til var-me drikkevarer, 180 ml, med KÄR-CHER-logo, 2500 stk.	6.640-460.0

Beskrivelse Bestillingsnr.
Fejllstrømsrelæ 30 mA, 230 V, 50 Hz	6.640-427.0
Returstrømnningsblokering	4.640-463.0
AquaSTOP, lækvanddetektor med magnetventil og messingforskru- ning G 3/4"	6.640-291.0
Water Block, oversvemmelsessik- ring	6.640-338.0
Component ekstra vægt fod WPD	2.643-474.0
Component gulvfliksering WPD	2.643-483.0

Hjælp ved fejl

ADVARSEL

Sundhedsfare på grund af usagkyndigt reparerede apparater. Apparatet må kun repareres af specialister.

For alle arbejder på maskinen:

Hovedafbryderen sættes på "0". Træk netstikket ud. Luk vandtilførslen.

Fejlmeldinger

1 Tekstmelding

2 Anvisnings- eller advarselssymbol

FejI Mullg ársag Afhjælpnlnng
WPD100: ingen CO2i vandet CO		\( _{z} \)-trykket er indstillet for lavt. CO	\( _{z} \)-trykket øges indtil CO2-blandingen er tilfredsstellende.
		CO2-flasken er tom. Udskift CO	\( _{z} \)-flasken.
WPD 200, WPD 600: ingen CO2i vandet, knappen for kulsyre-holdigt vand er违法犯罪	CO2-flasken er næsten tom. Åbn fodens	Age.Hold øje med manometret under aftapning af kulsyreholdigt vand.Synker trykket tydeligt, skal CO2-flasken udskiftes.
Portionensmængden af vand Eden brus og kølet vand er for stor		FejI på intern gennemløbbssensor.	Kald service.
Efter hygiejinisering er der ikke noget CO2i vandet Efter hygiejnsinsering skal der smides 1 liter "sparkling wate"	ader"æk.
Den afeverede CO2portionsmængde passer/DDie Kun WPD 200		og WPD 600:Kompensationsregulatoren er indstilletforkert	Indstil komponsationsregulatoren (se "Brugermenu/driftsparameter/brugerindstellinger/portionering").
		CO2-trykket er for hjel erler for lavt. Kontr	biler CO \( _{z} \)-trykket, indstil som foreskrevet.Efterjuster portioneringsmængden på Kompensationsregulatorensjusteringshjul (se kapitel "Befjening/vandaftaping").
Derkommen delvist varmt vand ud blandet med damp Ved en maks. temperaturindstilling(95°C) og samtidig maskinopstilling >1500m over havet.		Maks. temperaturindstilling(95°C) og samtidig maskinopstilling >1500m over havet.	Skru ned for varmtvandstemperaturen eller ring after service.
Funktionsfej betjeningsfelt (knapper) Near der er løbet væsse indoprefra		Væltet beholder på øverste maskinside.	Hovedafbryderen sættes på "0".Tænd maskinen ienfter 12 timer.Henvend dig til service, hvis problemet opstår ivgen.
Därlicht vandafløb fra dryppeskålen (kun maskiner med udløb i spildevandsledningen).		Vandlås mangler.	Installer en vandlås.
		Højdeforskellen mellem dryppeskål og spildevandsledning er for lille.	Øg højdeforskellen.
Därlicht vandafløb fra dryppeskålen (maskiner med udløb i spilde vandsledning ell or undunk).		Dryppeskalsudløb eller aflsbsslange ertilsmudset.	Rens dryppeskål, ren's aflsbsslangen.
Fejlkode	FeJl / Vising	Mullg ársag Afhjælpnning
	Maskinen fungerer ikke / ingen vising på display-et / en LED lyser blå	Under timerdriften er maskinen i hvilemo-dus.	Maskinen ækkes ien ved at trykke en tilfældig knap i mere end 5 sek.
	Maskinen fungerer ikke / ingen vising på display-et / Ingen LEDer lyser	FeJl i spændingsforsyninger.	Sæt netstikket i en stidäse.
		Apparatet slukket.	Sæt hovedafbryderen på "I".
		Smeltesikringen blev aktiveret.	Træk sikringsholderen ud ved sider af hovedafbryderen, udskift sik-ringden med en ny sikring af samme værdi.Henvend dig til service, hvis problemet opstår ivgen.
E400	Udskift Active-Pure filtre	Active-Pure filtre slidt.	Udskift Active-Pure filtre.Læg mærke til maskinen menuføring.
E401	Udskift Hy-Protection filtre	Hy-Protection filtre slidt.	Udskift Hy-Protection filtre.Læg mærke til maskinen menuføring.
E402	Udskift Hy-Pure filtre	Hy-Pure filtre slidt.	Udskift Hy-Pure filtre.Læg mærke til maskinen menuføring.
E404	Tom dryppeskålAlle rode LEDer lyser	Dryppeskålæn er fuld.	Tom og rens dryppeskålæn.
E405	Tom afløbsdunkenAlle rode LEDer lyser	Afløbsdunken er fuld.	Tom afløbsdunken.
E407	Desinfektion / renning er pækrævet	Hygiejniseringen skal gennemføres.	Gennemfør hygiejniseringen.
E409	Udskift CO2-flasken.Knappen til kulsyreholdigt vand er deaktiveretVisingen "CO2empty" blinker.	CO2-trykket er indstillet for lavt. IndstillingCO2-flasken er tom. Udskift CO	CO \( _{z} \)-tryk 2,8 - 3,2 bar ved aftapning. \( _{z} \)-flasken.
E410	Et filterskifter pækrævet	Den min. vandgennemstrømning under-skrides ved aftapning af kølet vand uten brus (parameter i servicemenu)	Kontroller vandtlisluttingen.Rens indgangssien i vandtlisluttingen (se "Pleje og vedligeholdelse/rens indgangss!).Udskifte filter.E400: Udskift Active-Pure filtreE401: Udskift Hy-Proct filtreE402: Udskift Hy-Pure filtre (WPD 100)

E411 Et filter	skift er påkrævet En maks. læbetid overskrides (maskinlo-betid) for de forskellige filtre (1 ár).	Udskifte filter.E400: Udskift Active-Pure filtreE401: Udskift Hy-Proct filtreE402: Udskift Hy-Pure filtre (WPD 100)
E412 Level	sensor carbonator defekt Level sensor CO	z-mixer defekt. Hovedafblyderen sætes på "0".Sæt hovedafbryderen på "!".Henvend dig til service, hvis problemet opstår igen.
E413	Kontroller vänd tilløbet	Ingen ellr er for ringe vändtilfarsel.
		Rens indgangssien i vändtilsutningen (se "Pleje og vedligeholdelse /rens indgangss!).
		Kontroller vändtilsutningen.Hovedafbryderen sætes på "0".Sæt hovedafbryderen på "!".Henvend dig til service, hvis problemet opstår igen.
E500 Fejlmelding varmt vandAllre rode LEDer lyser	Varmemodul defekt. Hovedafbryderen safterætes på "0".Kald service.
E501 Fej hygiejinisering strømsvigtAllre rode LEDer lyser	Hygiejinisering nykkedes ikke Starte hygiejiniseringigen igen.
E502 Fej vändi maskinenAllre rode LEDer lyser	Lækage i maskinen. Hovedafbryderen safterætes på "0".Kald service.
E503 Fej vändi fodenAllre rode LEDer lyser	Lækage i foden.
E504 Fej knapperAllre rode LEDer lyser	Knapper defekt. Hovedafbryderen safterætes på "0".Tænd for maskinen.Henvend dig til service, hvis problemet opstår igen.
E505 Fej hygiejinisering sensor hotAllre rode LEDer lyser	Hygiejinisering nykkedes ikke Starte hygiejiniseringigen igen.Henvend dig til service, hvis problemet opstår igen.
E506 Fej hygiejinisering sensor coldAllre rode LEDer lyser	Hygiejinisering nykkedes ikke
E507 Fej hygiejinisering sensor ambientAllre rode LEDer lyser	Hygiejinisering nykkedes ikke
E508 Fej temperatur varmemodul for hjAllre rode LEDer lyser	Varmemodul. Hovedafbryderen safterætes på "0".Efter ca. 10 minutter kan maskinen tændes igen.Henvend dig til service, hvis problemet opstår igen.
E509 Fej holsensorAllre rode LEDer lyser	Sensor varmt vand defekt. Hovedafbryderen safterætes på "0".Kald service.
E510 Fej ambient sensorAllre rode LEDer lyser	Sensor ukelet vand defekt.
E511 Fej cold sensor 1Allre rode LEDer lyser	Sensor kølemodul 1 defekt.
E512 Fej cold sensor 2Allre rode LEDer lyser	Sensor kølemodul 2 defekt.
E513 Fej køng 1 defektAllre rode LEDer lyser	Kølemodul 1 defekt.
E514 Fej køng 2 defektAllre rode LEDer lyser	Kølemodul 2 defekt.
E515 Fej køng 1Allre rode LEDer lyser	Temperatur kølemodul 1 for lav.
E516 Fej køng 2Allre rode LEDer lyser	Temperatur kølemodul 2 for lav.
E600 Fej elektronikAllre rode LEDer lyser	Fej maskinstyring på beljeningsfeltet. Hørdedafbryderen safteræses på "0".After ca. 5 minutter kan maskinen tændes igen.Henvend dig til service, hvis problemet opstår igen.
E601 Fej elektronikAllre rode LEDer lyser	Fej i displayets maskinstyring.
E602 Fej elektronikAllre rode LEDer lyser	Fej maskinstyring basis printkort.
E603 Fej elektronikAllre rode LEDer lyser	Maskinstyrings temperatur er for hj.
E604 Fej elektronikAllre rode LEDer lyser	Fej i lysystyrkens maskinstyring.
E610 Uglydig devicecode Indstillingen af maskinkoden er/DDer rekt	Kald service.

Tekniske data

			WPD 100 WPD 200 WPD 600
Driftsspænding V/∼/Hz 220...240/1/50
Tilslutningseffekt W 1900
Min. netsikring A10
Vandgenennelabstryk MPa (bar) 0,15...0,6 (1,5...6)
Vandtillobstemperatur °C +4...+35
Vandaftapning, max. l/min 2
Temperatur kølet vand, min.		°C	4
Indstilling CO2-tryk			Forindstilling 4 bar kanfterjusteres	Forindstilling 3,0 bar ved vandaftapning 2,8...3,2 bar
Omgivelsesttemperatur		°C +5...+35
Bredde		mm	390
Dybde		mm	520
Højde uden fod		mm	450
Højde med fod		mm	1450
Vægt
uden fod		kg	30	35	-
med fod		kg	45	50	60
Lydtryksniveau i normaldrift		dB(A)	<65
Baeger til bægerdispenser i foden (option)
Diameter bægerkant		mm	70...71
	Hy-Protection filter	Active-Pure filter		Hy-Pure filter
max. tilladt mediumstemperatur	+ 80°C	+ 35°C		+ 80°C
max. tilladt driftstryk	0,6 MPa (6 bar)
max. gennemstrømningskapacitet	120 l/h
max. kapacitet	10.000 liter	10.000 liter		2.500 liter
Materialer / godkendelser	Alle vandførende delie/komponenter svarer til den nyeste tekniske udvikling og er beregnet og godkendt til brug i direkte kontakt med drikkevand.Maskinen blev certificeret som fødevareegnet af Fresenius institutet og opfylder kravene i den tyske bekendtgorelse om mineral- og bordvand.

Reservedele

Der må kun anvendes tilbehør og reservedele, der er godkendt af KÄRCHER. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. - Et udvalg over de reservedele, som bruges meget ofte, finder De i slutningen af betjeningsvejledningen. Yderligere information om reservedele finder De under www.kaercher.com i afsnittet "Service".

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Vandautomat WPD

Type: 1.024-xxx

Gældende EU-direktiver

2006/95/EF

2014/30/EU

2011/65/EU

Anvendte harmoniserede standarder

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-75

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233:

EN 50581

Anvendte tyske standarder

Anvendte direktiver

1935/2004

10/2011

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Serviceblad WPD 100/200/600
Apparat: Installeringssted:
Apparattype Dato for installing:
Serienummer: Installereret af:
Ejeren bleed gjort opmærksom på at vandkvaliteten regelmæssigt skal kontrolleres ith. de gældende nationale og lokale bestemmelser. Ejeren bleed gjort opmærksom på at han/hun er ansvarligt for gennemferingen af regelmæssige vedigeholdesesarbejder ifølg桌面 "Vedigeholdesesskema".
underskrift service-tekniker sted, dato anderskrift kunde
Dato	Tekniker	Drifstimer	Filterskift			Övtrige dale	Hygelnisering	Bemerknänger	Underskrift Tekniker
			Hy-Protekt*	Active-Pure*	Hy-Pure*

Sikkerhetsanvisninger

△FARE

→ Ikke koble til gassflasker med stigerør. Stigerørflasker er for eksempel merket med en rød stripe.

△FARE

Ved denne apparatutførelsen er det ikke nødvendig å legge avløpsslanger.

SD-kortstyringen kan lastes ned sammen med veiledningen via følgende lenke:

Indikator Tast
Avilopsbeholder lømt? Enter

Säkerhetsanvisningar

△FARA

Risk för elektrisk stöt!

→ Drag alltid ur nätkontakten innan arbeten utförs på aggregatet. → Eluttaget måste säkras med jordfelsbrytare, med utlösningsspänning på 30 mA

△FARA

Livsfara genom eventuellt exploderande CO2-gasbehållare.

Henvisning Henvisning

Henvisning: Henvisning:
