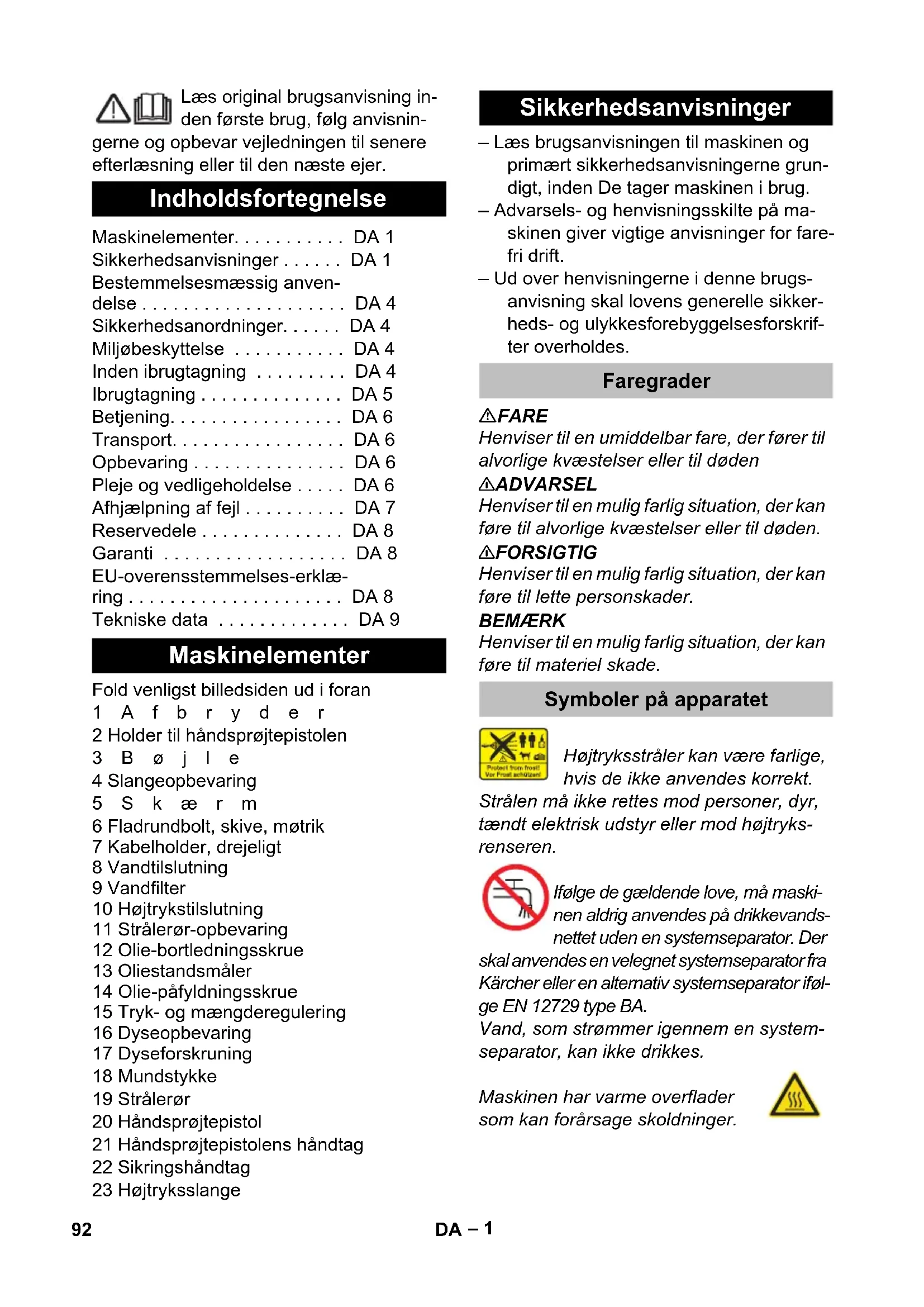

BRUGSANVISNING HD 7184 Classic Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Maskinelementer. DA 1

Sikkerhedsanvisninger ..... DA 1

Bestemmelsesmæssig anvendelse .... DA 4

Sikkerhedsanordninger..... DA 4

Afhjælpning af fejl ..... DA 7

2 Holder til håndsprøjtepistolen

3 B ∅ j l e

4 Slangeopbevaring

5 S k æ r m

6 Fladrundbolt, skive, møtrik

7 Kabelholder, drejeligt

8 Vandtilslutning

9 Vandfilter

10 Højtrykstilslutning

15 Tryk- og mængderegulering

16 Dyseopbevaring

17 Dyseforskruning

18 Mundstykke

19 Strålerør

20 Håndsprøjtepistol

21 Håndsprøjtepistolens håndtag

22 Sikringshändtag

23 Højtryksslange

Sikkerhedsanvisninger

– Læs brugsanvisningen til maskinen og primært sikkerhedsanvisningerne grundigt, inden De tager maskinen i brug.

- Advarsels- og henvisningsskilte på ma- skinen giver vigtige anvisninger for fare- fri drift.

– Ud over henvisningerne i denne brugs-anvisning skal lovens generelle sikker-heds- og ulykkesforebyggelsesforskrifter overholdes.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

Ifølge de gældende love, må maskinen aldrig anvendes på drikkevandsnettet uden en systemseparator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Maskinen har varme overflader som kan forårsage skoldninger.

Fare på grund af elektrisk stød. Huset må kun åbnes af kvalifice-rede elektrikere.

Strømtislutning

• Den angivne spænding på typeskiltet skal stemme overens med strømforsyningens spænding.
  – Minimum afsikring af stikdåsen (se Tekniske data).
• Beskyttelsesklasse I - apparater må kun tilsluttes til strømkilder, som er jordet efter forskrifterne.
  – Vi anbefaler kun at tilslutte apparatet til stikdåser som er sikret med en 30 mA fejlstrøm-beskyttelseskontakt.
  – Den fra producenten foreskrevne strømledning skal bruges, det gælder også hvis ledningen udskiftes. Bestillingsnr. og type se brugsanvisningen.
• Kontroller altid tilslutningsledningen og netstikket for skader, før højtryksrenseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autoriseret kundeserviceafdeling/el-installatør med det samme.
• Maskinen skal altid tilsluttes et elektrisk stik, der er installeret af en el-installatør iht. IEC 603064-1.
• Tændingsprocesser fremkalder kortvarige sænkninger af spændingen.
  – Ved ugunstige strømforhold kan det have en negativ indflydelse på andre apparater.
  – Rør aldrig ved netstikket med våde hænder.
  – Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netkablet mod varme, olie og skarpe kanter.

• Forlængerkablet skal have den diameter som angives i strømkredsløbsdiagrammet og være beskyttet imod sprøjtevand. Forbindelsen net-/forlængerledning må aldrig ligge i vand.

• Stikket og koblingen af forlængerledninger skal være vandtæt og må ikke ligge i vand. Koblingen må ej heller ligge på jorden. Det anbefales at bruge kabeltromler, der sikrer, at stikkontakterne er mindst 60 mm over jorden.
  – Uegnede el-forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede el-forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug.
  – Strømledningen skal regelmæssigt kontrolleres for skader, som f.eks. dannelse af revner eller slitage. Hvis der konstateres skader, skal ledningen udskiftes inden maskinen tages i brug.

• Ved udskiftning af tilkoblinger på strøm- eller forlængerledninger skal stænk- vandsbeskyttelsen og den mekaniske styrke forblive intakt.
• Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).
• Apparatet må ikke bruges ved temperaturer under 0°C.

Vandtilslutning

– Følg vandforsyningsselskabets forskrifter.
– Forskruningerne for alle tilslutnings- slanger skal være tæt.
– Højtryksslangen må ikke være beskadiget. En beskadiget højtryksslange skal straks udskiftes. Der må kun anvendes slanger og forbindelser som er anbefalet af producenten. Best-nr. se brugsanvisningen.

Anvendelse

- Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug.

Tag maskinen ikke i brug, hvis strømtislutningsledningen eller vigtige dele af maskinen, som f.eks. sikkerhedselementer, højtryksslanger eller sprøjtepistoler, er beskadigede.

• Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrer og opløsningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetågen er meget let antændelig, eksplosiv og giftig. Undgå brug af acetone, ufortyndede syrer og opløsningsmidler, da disse angriber maskinens materialer.
• Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.
  – Maskinen skal stå på et fast underlag.
• Brug høreværn, hvis i apparatets driftsvejledning (Tekniske data) angives et støjniveau over 80 dB(A).
  – Alle strømførende dele i arbejdsområdet skal være beskyttet mod strålevand.
  – Håndsprøjtepistolens arm må ikke komme i klemme under driften.
  – Bær passende sikkerhedstøj og beskyttelsesbriller som værn mod vand eller snavs, der sprøjter bagud.
  – Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.
  – Ret ikke strålen mod Dem selv eller andre for at rengøre tøj eller skotøj.
  – Bildæk/bildækventiler må kun renses med en mindste sprøjteafstand på 30 cm. Ellers kan bildækket eller ventilen beskadiges igennem højtryksstrålen. Det første tegn på en skade er hvis dækket skifter farve. Bildæk med skader er en farekilde.
• Asbestholdige og andre materialer, som indeholder stoffer der er farlige for helbredet, må ikke sprøjtes.
• Ved korte strålerør er der fare for tilskadekomst fordi hånden kan komme i kontakt med højtryksstrålen. Hvis det brugte strålerør er kortere end 75 cm, må punktstråledysen eller rotordysen ikke bruges.
  – Før rensningen skal risikoen for overfladen bedømmes så forudsætningerne for

sikkerheden og sundheden kan oplyses. Tilsvarende nødvendige sikkerhedsforanstaltninger skal gennemføres.

– Skærmen må ikke åbnes hvis motoren kører.
– Efter drift med varmt vand skal slangerne køles ned eller maskinen skal kort drives med koldt vand.
- Ved længere arbejdspauser skal maskinen afbrydes via hovedafbryderen / kontakten eller netstikket skal trækkes.

Betjening

• Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn
  – Hvis motoren er tændt må apparatet aldrig være uden opsyn.
• Apparatet må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene apparatet og udtrykkeligt blev betroliget med brugen. Apparatet må ikke anvendes af børn, unge eller af personer, der ikke er blevet instrueret i brugen.
  – Dette apparat er ikke beregnet til brug af personer med indskrænkede fysiske, sensoriske eller åndelige evner.
  – Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen.
• Maskinen må ikke bruges hvis andre personer er i rækkevidde, med mindre de bruger beskyttelsesdragter.
  – Børn skal være under opsyn for at sørge for, at de ikke leger med maskinen.
  – Arbejder på apparatet skal altid gen- nemføres med egnede handsker.
• På grund af vandstrålen, som udtræder af stålrøret, opstår en reaktionskraft. Igennem det bøjede strålerør virker en kraft opad. Pistolen og strålerøret skal holdes godt fast.
  – Ved brug af vinklede stråleindretninger kan reaktions- og forvridningskraften forandre sig.

Transport

Ved transport skal maskinens motor sættes i stå og maskinen selv skal befæstes.

Vedligeholdelse

• Inden apparatet renses og vedligeholdes og dele udskiftes, skal apparatet afbrydes og i fald af strømforsynede apparater, skal netstikket trækkes ud.
  – Før arbejder på maskinen og tilbehøret, skal højtrykssystemet gøres trykløs.
  – Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestemmelser.
• Stedforandrende maskiner, som anvendes industrielt, falder ind under sikkerhedskontrollen af de lokale gældende forskrifter (f.eks. i Tyskland: VDE 0701).

• For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.
• Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes
– til rengøring med højtryksstråle uden rengøringsmiddel (f.eks. rengøring af facader, terrasser, haveredskaber).
Til hårdnakket tilsmudsning anbefaler vi snavsfræseren som ekstra tilbehør.

Sikkerhedsanordninger

Overstrømsventil med trykafbryder

Ved reducering af vandmængden med tryk-/mængdereguleringen åbnes overstrømningsventilen og en del af vandet flyder tilbage til pumpesugesiden.

Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
	Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

→ Olieniveauet skal være i midten af olie-standsviseren.

Aktivere udluftningen af oliebeholderen

→ Åbn apparatets hætte.
→ Drej låseskruen ud.
→ Skru oliepåfyldningskruen på.
→ Luk skærmen.

Monter forskydningsbøjlen

→ Juster skubbebøjlen på apparatet.
→ Fastgør skubbebøjlen med fladrundbolte, skiver og møtrikker.

Montering af tilbehør

→ Forbind sprøjtepistolen med strålerøret.
→ Monter dysen med dyseforskruningen på strålerøret.
→ Skru højtryksslangen fast på håndsprøjtepistolen.
→ Skru højtryksslangen på højtrykstilslutningen.

Ibrugtagning

El-tilslutning

⚠️FARE

Fare på grund af elektrisk stød.

Maskinen må kun sluttes til vekselstrøm.

Den maksimal tilladelige netimpedans ved el-tilslutningspunktet (se tekniske data) må ikke overskrides. Hvis der er tvivl om netimpedansen af tilslutningspunktet, kontakt venligst energiforsyningsvirksomheden.

Maskinen skal tvingende sættes til el-nettet med et stik. En forbindelse med strømforsyningen via en forbindelse som ikke kan adskilles, er forbudt. Stikket bruges som adskillelse fra strømnettet.

Anvend et forlængerkabel med tilstrækkelig diameter (se „Tekniske data“), og kablet rulles helt fra kabeltromlen.

Se typeskilt/tekniske data for tilslutningsværdier

Vandtilslutning

Tilslutning til vandledningen

ADVARSEL

Læg mærke til vandforsyningsselskabets reglementer.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en velegnet systemseparator fra KÄRCHER eller en alternativ systemseparator ifølge EN 12729 type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 3/4") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk:

→ Åbn for vandtilløbet.

Opsugning af vand fra åbne beholdere

→ Spænd sugeslangen på vandtilslutningen fast.

Bemærk:

Hvis der anvendes en sugeslange med returventil eller filter, skal slangen være fyldt med vand.

→ Aflufte maskinen:

Skru dysen af.

Lad maskinen køre så længe, indtil van- det træder blæsefrit ud.

Lad maskinen kære evt. 10 sekunder - sluk den. Gentag denne procedure flere gange.

→ Sluk for maskinen og skru dysen på igen.

Betjening

⚠️FARE

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer).

△FORSIGTIG

Miljøskader. Rengør motoren kun på steder med tilsvarende olieudskiller.

Drift med højtryk

Bemærk:

Maskinen er udstyret med en trykkontakt. Motoren starter først, hvis pistolens håndtag er trukket.

→ Sæt hovedafbryderen på "I".
→ Åbn håndsprøjtepistolen og træk pistolens håndtag.
→ Arbejdstryk og vandmængde indstilles (+/-) ved at dreje (trinløs) på tryk- og mængdereguleringen.

Afbrydelse af driften

→ Giv slip for håndsprøjtepistolen, maskinen afbrydes.
→ Træk igen i håndsprøjtepistolen, maskinen tændes igen.

Sluk for maskinen

→ Hovedafbryderen sættes på "0".
→ Træk stikket ud af stikkontakten.
→ Luk vandtilførslen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Betjen håndsprøjtepistolens sikringsarm for at sikre pistolens håndtag imod utilsigtet frigivelse.

Frostbeskyttelse

BEMÆRK

Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

Maskinen opbevares et frostfrit sted.

Hvis det ikke er muligt at opbevare maskinen et frostfrit sted:

→ Vand afledes.
→ Pump almindeligt frostbeskyttelsesmiddel igennem maskinen.

Bemærk:

Brug et almindeligt frostbeskyttelsesmiddel til biler på glykolbasis.

Tag hensyn til frostvæskeproducentens instruktioner.

→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.

Transport

→ Skub skubbebøjlen nedad, og træk eller skub maskinen.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

Opbevaring

→ Sæt håndsprøjtepistolen ind i holderen.
→ Højtryksslangen vikles op og hænges over slangeopbevaringen.
→ Vikl tilslutningskablet rundt om kabelkrogene.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Bemærk:

Spildolie må kun bortskaffes via de dertil påtænkte samlingssteder. Afgiv venligst spildolie der. Forurening af miljøet med spildolie er strafbart.

Sikkerhedsinspektion/ servicekontrakt

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Før hver brug

→ Kontroller tilslutningskablet for skader (fare for elektrisk stød), tilslutningskabler med skader skal omgående udskiftes af en godkendt kundeservice/el-installatør.
→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare).
Udskift beskadigede højtryksslanger med det samme.
→ Kontroller maskinen (pumpen) med hensyn på tæthed.
3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

En gang om ugen

→ Kontroller oliestanden Kontakt kunde-service omgående ved mælkeagtig olie (vand i olien).

→ Rens vandfilteret.

En gang om året eller efter 500 driftstimer

→ Udskift olien.

Olieskift

Bemærk:

Oliemængde- og type, se "Tekniske data".

→ Åbn apparatets hætte.
→ Skru olieaftapningsskruen ud.
→ Tøm olien i opsamlingsbeholderen.
→ Skru udtømningsproppen på på og træk den fast.

Omdrejningsmoment 20...25 Nm.

→ Skru olie-påfyldningsskruen ud.

→ Påfyld langsomt ny olie; luftblærer skal slippe ud.

Olieniveauet skal være i midten af olie-standsviseren.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

El-komponenter må kun kontrolleres og repareres af en godkendt kundeservice.

I tvivlstilfælde eller ved udtrykkelige henvisninger skal De kontakte en godkendt kundeservice ved fejl, som ikke nævnes i dette kapitel.

Maskinen kører ikke

→ Kontroller tilslutningskablet for skader.
→ Kontroller netspændingen.
→ Kontakt kundeservice i fald af en elektrisk defekt.

Maskinen kommer ikke op på det nødvendige tryk

→ Drej tryk- og mængdereguleringen til MAX.
→ Kontroller dysens størrelse, monter korrekt dyse.
→ Rens dyserne.
→ Erstat dysen.
→ Afluft maskinen (se "Ibrugtagning").
→ Kontroller tilførselsmængden (se tekniske data).
→ Rens vandfilteret.
→ Kontroller alle tilførselsledninger til pumpen.
→ Kontakt kundeservice efter behov.

Pumpen utæt

3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Pumpen banker

→ Rens vandfilteret.
→ Kontroller sugeledningerne til vand for utæthed.
→ Afluft maskinen (se "Ibrugtagning").
→ Kontakt kundeservice efter behov.

Reservedele

– Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.
– Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen
– Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service".

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.367-xxx

Gældende EU-direktiver

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Anvendte direktiver

(EU) 2019/1781

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

HD 6/15-4

Målt: 88

Garanteret: 90

HD 7/11-4

Målt: 85

Garanteret: 88

HD 7/18-4

Målt: 92

Garanteret: 95

HD 9/20-4

Målt: 90

Garanteret: 93

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 6/15-4 HD 7/11-4
Nettilslutning
Spænding V 220...240
Strømtype Hz 1~50 1~60 1~50 1~60
Tilslutningseffekt kW 3,4 3,5 2,9
Sikring (forsinket, char. C) A 15 16 13 15
Maksimalt tilladelig netimpedans Ohm 0,3	46 - 0,3	46 -
Kapslingsklasse	-- IPX5
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	900 (15)		1000 (16,67)
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa (bar)	1,0 (10)
Ydelsesdata
Arbejdstryk	MPa (bar)	7...15(70...150)		7...11(70...110)
Max. driftsovertryk	MPa (bar)	19 (190)		15 (150)
Mundstykkestørrelse	--	036		050
Kapacitet	l/h (l/min)	600 (10)		700 (11,7)
Sprøjtepistolens tilbagestødskraft max.	N	29
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi	m/s2	<2,5
Usikkerhed K	m/s2	0,3 0,7 0,3
Lydtryksniveau LpA	dB(A)	74 75		72
Usikkerhed KpA	dB(A)	3
Lydeffektniveau LWA+ usikkerhed KWA	dB(A)	90 92		88
Driftsstoffer
Oliemængde	I	0,4
Olietype:	--	15W40
Mål og vægt
Længde	mm	700
Bredde	mm	455
Højde	mm	1010
Vægt	kg	52	48,9	52	48,9
Årsag til undtagelse i henhold til forordning (EU) 2019/1781, bilag I, afsnit 2 (12): j)

Type HD 7/18-4 HD 9/20-4
Nettilslutning
Spænding V 346...415
Strømtype Hz 3~50
Tilslutningseffekt kW 4,9 6,9
Sikring (forsinket, char. C) A 16
Maksimalt tilladelig netimpedans Ohm - -
Kapslingsklasse -- IPX5
Forlængerkabel 30 m mm	^2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	1000 (16,67)	1200 (20)
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa (bar)	1,0 (10)
Ydelsesdata
Arbejdstryk	MPa (bar)	7...18(70...180)	7...20(70...200)
Max. driftsovertryk	MPa (bar)	22 (220)	24 (240)
Mundstykkestørrelse	--	038	047
Kapacitet	l/h (l/min)	700 (11,7)	900 (15)
Sprøjtepistolens tilbagestødskraft max.	N 37	50
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi	m/s ^2	<2,5
Usikkerhed K	m/s ^2	0,6	07
Lydtryksniveau L _pA	dB(A)	92	90
Usikkerhed K _pA	dB(A)	3
Lydeffektniveau L _WA + usikkerhed K _WA	dB(A)	95	93
Driftsstoffer
Oliemængde	I	0,4
Olietype:	--	15W40
Mål og vægt
Længde	mm	700
Bredde	mm	455
Højde	mm	1010
Vægt	kg	55,4	60,9
Årsag til undtagelse i henhold til forordning (EU) 2019/1781, bilag I, afsnit 2 (12): j)

Sikkerhetsanvisninger

- Verneklasse I - maskinen må kun kobles til en korrekt jordet strømkilde.

- Det anbefales at denne maskinen kun kobles til en stikkontakt med en 30 mA overstrømsbryter.

– Tilkoblingene for alle vanntilkoblinger må være tette.

For hårdnakket smuss anbefales Roto-jetdyse, som er tilleggsutstyr.

→ Oljenivået skal være til midt på oljenivåindikatoren.

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Ikke sprut ut brennbare væsker.

Dersom frostfri lagring ikke er mulig:

Følg bruksanvisning for frostvæsken.

→ La apparatet gå i maks. 1 minutt til pumpe og slanger er tomme.

Transport

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Säkerhetsanvisningar

Symboler på apparaten

Varje år eller efter 500 driftstimmar

→ Byt olja.

Oljebyte

Observera:
