BRUGSANVISNING Flow SPV1100i Eurom

2. Elkabel med kontakt

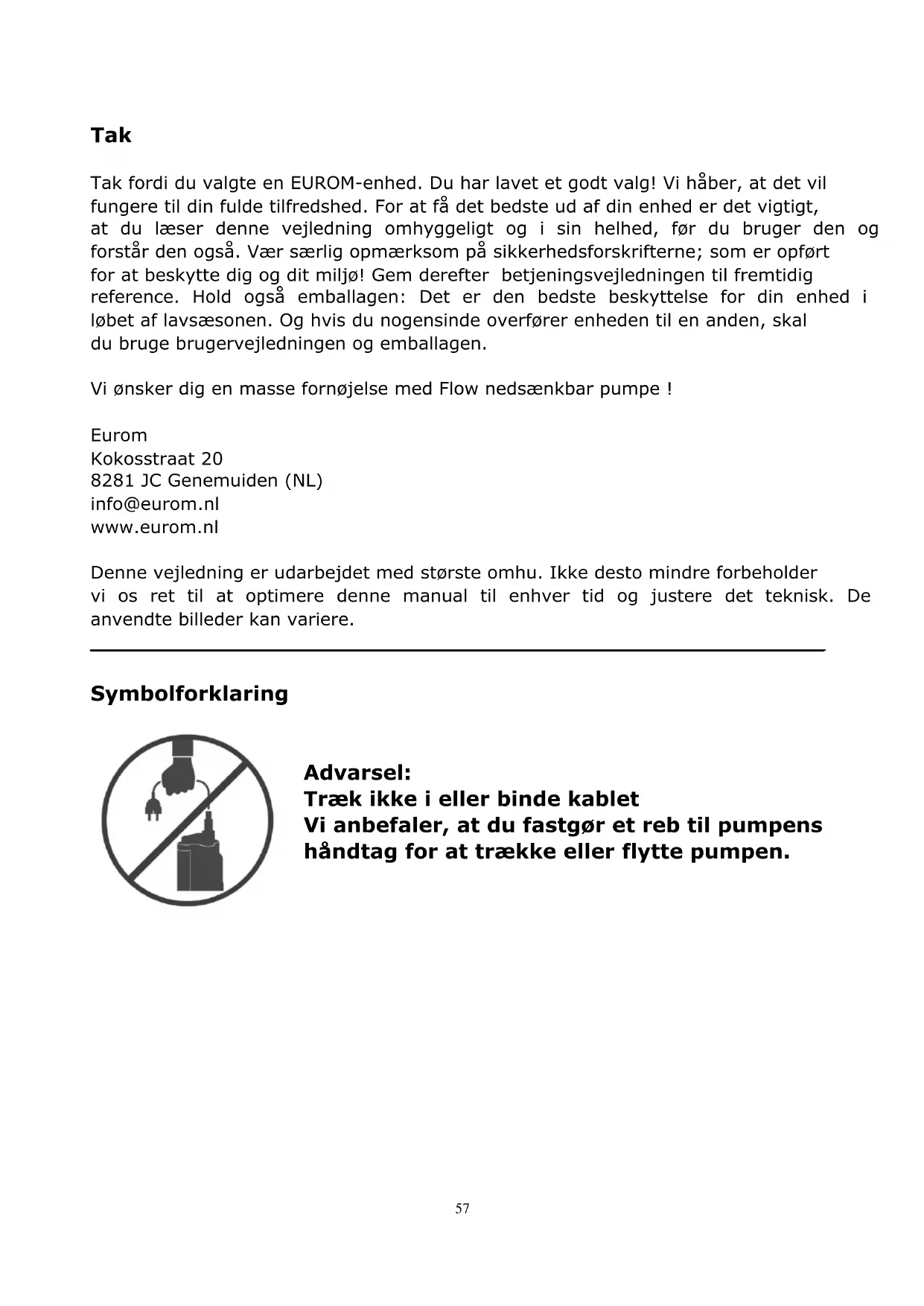

Advarsel: Træk ikke i eller binde kablet Vi anbefaler, at du fastgør et reb til pumpens håndtag for at trække eller flytte pumpen.58 Tekniske oplysninger

11m Maks. nedsænkningsdybde

Sikkerhedsanvisninger Kontroller din nye pumpe før brug (inkl. kabel og stik) for synlige skader. Tag ikke en beskadiget pumpe i brug, men bed din leverandør udskifte det. Af sikkerhedsårsager skal din nedsænkbare pumpe altid være tilsluttet en stikkontakt med jord, der er installeret i henhold til nationale forskrifter, er en del af en elektricitetsforsyning, der er sikret med maks. 16 ampere og udstyret med en jordudslagsafbryder (nominel spænding ≤30 mA). Kontroller din pumpe, strømkablet, stikket og stikkontakten før hver brug. Undgå brug, hvis du konstaterer beskadigelse, men få dem i stedet repareret af en autoriseret elektriker. Sørg for, at elektriske forbindelser altid holdes tørre. Undlad desuden at røre ved dem, med våde hænder. Kontroller før brug om stikkontakten, som du vil tilslutte pumpen til er egnet til pumpen (se typeskiltet). Beskyt strømkablet og stikket mod varme, olie og skarpe hjørner. Rengør drænslangen før brug. Kontroller før brug om pumpehøjden overstiger din pumpes kraft.59 Brug ikke strømkablet til ophængning, nedsænkning eller flytning af pumpen. Fastgør til det formål evt. et tov eller håndtag. Undlad desuden at trække i kablet for at fjerne stikket fra stikkontakten, tag i stedet fat direkte i stikket! Efter du har pumpet vand, der fx er blevet tilsat klor eller indeholder en vis mængde bundfald, skal du pumpen skylles med rent vand. Bemærk, at sand og alle andre slibende og ætsende stoffer fremskynder slid og påvirker pumpens ydelse. Undgå, at pumpen kører, når den af en eller anden grund ikke er i stand til at dræne vandet: blokeret dræn, for voldsom oppumpning osv. Det vil beskadige pumpen! Brug ikke pumpen, når personer befinder sig i det objekt, der skal tømmes af pumpen. Det er altid forbudt at bruge denne pumpe i et svømmebassin. Hvis pumpen kører tør, fremskynder det slitage og det fører til overophedning. Så undgå, at have pumpen kørende, hvis der ikke flyttes vand, og sluk omgående for den, hvis det skulle ske. Før du udfører inspektion eller rengøring af din pumpe, skal den slukkes ved at fjerne stikket fra stikkontakten. For at undgå personskade må du aldrig indføre fingre i pumpens sugeåbning, når stikket er i stikkontakten! Sørg for omhyggelig opsigt, når apparatet er aktiveret i nærheden af børn, handlingshæmmede personer eller husdyr. Dette apparatet er ikke egnet til brug af personer (inkl. børn) med en fysisk, sensorisk eller mental handicap eller manglende erfaring og viden, uanset om der er opsyn eller instruktion om brug af apparatet fra en person person, der er ansvarlig for deres sikkerhed. Hold enheden utilgængelig for børn, og lad dem aldrig være alene med apparatet. Når du vælger en placering for apparatet, skal du sikre dig, at den ikke er tilgængelig for børn. Der skal holdes øje med, at børn ikke leger med apparatet. Reparer aldrig pumpen, kablet og/eller stikket selv, men overlad det til en autoriseret specialist. Importør og fabrikant påtager sig intet ansvar for forkert udførte reparationer og/eller ændringer af pumpen. Sådanne indgreb vil desuden annullere garantien. Hvad er pumpen beregnet til? Denne nedsænkbare pumpe er designet til privat brug i og omkring hus og have.60 Nedsænkbare pumper bruges hovedsageligt til at pumpe vand væk, at flytte vand og dræning af vandreservoirer, kældre, både osv., samt til cirkulation af vand i en begrænset periode. OBS: Disse pumper må ikke anvendes i et svømmebassin! Pumperne er helt vandtætte og må nedsænkes i væske til en maksimal dybde på 5 til 7 meter (se teknisk beskrivelse). Den nedsænkbare pumpe er velegnet til følgende væsker: Type SPi: rent vand og sæbevand Type SPV og SPVi: sæbevand, rent og let beskidt vand. Ætsende, meget brandfarlige eller eksplosive væsker (såsom benzin, diesel, benzin, fortyndere osv.), fedt, olie, salt eller forurenet vand fra toiletter osv., må ikke pumpes! Bemærk, at sand og alle andre slibende og ætsende stoffer fremskynder slid og påvirker pumpens ydelse. Den pumpede væskes temperatur må ikke overstige 35 °C. Denne pumpe er ikke velegnet til konstant brug, som fx til at sikre konstant cirkulation af vand. Den type brug vil forkorte pumpens levetid betydeligt. Beskrivelse (model kan variere lidt)

3. Udluftningsventil

4. Float kabel vedhæftning

Før brug Fjern al emballagemateriale og opbevare det uden for rækkevidden af børn. Når du har fjernet emballagen, skal du kontrollere, at enheden ikke viser nogen tegn på skade eller defekt, som kunne indikere en fejl/defekt/fejlfunktion. Er du i tvivl, så må du ikke bruge enheden, men kontakt i stedet din leverandør for inspektion/udskiftning. Slangetilslutning Monter den medfølgende buede hanekobling på pumpen med åbningen opad, som vist på billedet ovenfor. Tilslut nu slangen til denne hanekobling. Slangetilslutningen har en gradient fra 32 til 25 mm. Hvis du udelukkende bruger en 32 mm slange, kan du fjerne den resterende smallere del af hanekoblingen med en sav. Til sidst fastgøres slangen med en slangeklemme til den rette del af tilslutningen. De bedste pumpeleveringsresultater opnås med en 32 mm slange.61 Montage af svømmeafbryder Pumpen er udstyret med en justerbar svømmeafbryder. Punktet, hvor pumpen tændes eller slukkes, tilpasses med kablets længde, som kan indstilles der, hvor kablet forbindes til håndtaget. Før pumpen tages i brug, skal følgende kontrolleres: Svømmeafbryderen skal indstilles sådan, at flydelegemet let kan nå de punkter, hvor pumpen tændes og slukkes. For at kontrollere det, skal pumpen placeres i et kar fyldt med vand. Løft manuelt svømmeafbryderen en anelse, og sænk den efterfølgende ned igen. Nu mærker du, hvornår pumpen tændes og slukkes, og de punkter kan evt. justeres, ved at ændre flydekablets længde en smule med klemmen. Undlad at gøre afstanden mellem flydelegemet og kabelklemmen på håndtaget for lille, da svømmeafbryderen skal have lidt spillerum for at kunne fungere. Når svømmeafbryderen indstilles, skal du sørge for, at den ikke når bunden, før pumpen slukkes. Undgå tillige, at flydelegemet kan hænge fast. Hvis flydelegemet ikke kan give signalet "FRA", vil pumpen pumpe videre og i sidste ende løbe tør og brænde sammen. Placering og flytning Placer pumpen i stabilt, især når du lader den køre automatisk. Især med automatisk betjening skal du sørge for, at flydelegemet kan bevæge sig frit. Sørg for, at sugeåbningerne ikke blokeres (heller ikke delvist). Hvis pumpen står på et blødt underlag som fx sand, skal den placeres på fx en flise. Brug ikke strømkabel og svømmeafbryder til løft eller ophængning af pumpen. Hvis du vil sænke pumpen ned i f.eks. en brønd eller en skakt, skal du bruge et reb, som fastgøres til håndtaget. SPV550 semi PI - SPV750i - SPV900i - SPV1100i: Din pumpe er udstyret med en automatisk udluftning, der tillader luften i pumpen at slippe ud, når den er nedsænket under vand. Luftboblerne, der vises på den, indikerer ikke en defekt, men er normale. Funktion Kontroller før brug om værdierne for den stikkontakt, som pumpen skal tilsluttes, passer med dem, der angives på typeskiltet på pumpen (230V-50Hz) og om stikkontakten har jordforbindelse (maks. 30mAmp) og er udstyret med en jord jordudslagsafbryder (nominel spænding ≤30 mA). Kontroller, at der ikke er nogen personer i det rum, der skal tømmes med pumpen (kælder/båd/dam osv.). Automatisk drift Efter stikket er sat i stikkontakten, tændes pumpen automatisk, når vandet stiger over det indstillede minimumsniveau og den slukkes, når det indstillede minimumsniveau nås igen.62 På denne måde kan pumpen aktiveres konstant og dermed kunne opretholde vandstanden i fx en kælder eller en båd. Husk, at denne pumpe ikke er designet til at arbejde kontinuerligt. Den skal bør regelmæssigt slukke. På trods af at pumpen kører automatisk, kræves der stadig regelmæssig overvågning for at sikre, at der ikke opstår problemer under drift, at der ikke er opstået nogen skade osv. (se også: Sikring mod overophedning). I automatisk tilstand slukker pumpen, når der er relativt meget vand tilbage i din kælder/båd/dam osv., da den automatiske svømmeafbryder skal have plads til at kunne fungere. Hvis du også vil have resten af vandet ud, råder vi dig til på det tidspunkt at skifte til manuel funktion. Ved at placere pumpen på det laveste punkt (eller i et hul) opnår du mindst muligt restvand. Pas på, at pumpen ikke løber tør! Manuel betjening I manuel tilstand vil din pumpe begynde at fungere, når du sætter stikket i stikkontakten og manuelt sørger for, at svømmeafbryderen er indstillet til "on". Det gør du ved at holde svømmeafbryderen lodret med flydekablet i bunden. Hvis flydelegemet holdes på den måde (eller fastsættes), vil pumpen fortsætte med at køre. Stop driften omgående, når der ikke pumpes mere væske: den pumpede væske afkøler også motoren, der kan overophede og gå i stykker uden afkøling! Så hold øje med pumpen under manuel brug. Hvis den løber tør, vil det føre til øget slid! Skulle din pumpe alligevel løbe tør, så udluftes den ikke automatisk. Slå pumpen fra (træk stikket ud af stikkontakten) og bevæg pumpen lidt frem og tilbage, så luften kan slippe ud. Efterfølgende kan du tage pumpen i brug igen. Manuel betjening anbefales udelukkende for kortvarig brug, hvor pumpen konstant overvåges. Sikring mod overophedning Din nedsænkbare pumpe er udstyret med en sikring mod overophedning. Den slukker automatisk for pumpen, hvis motoren bliver for varm. Når pumpen er afkølet tilstrækkeligt, genstarter den automatisk. Overophedning har altid en årsag: pumpehjulet kan sidde fast, et leje kan være slidt osv. Hvis årsagen ikke løses, vil pumpen overophede igen, og sker det for mange gange, vil det føre til alvorlige beskadigelse af din pumpe. Så prøv at finde og løse problemet. Hvis pumpen skal åbnes for at løse problemet, skal du henvende dig til leverandøren, eller en anerkendt fagmand. Hvis der udøves for lidt kontrol med en pumpe, der fungerer automatisk, kan pumpen derfor svigte trods sikring mod overophedning. Ansvaret for overvågning forbliver altid brugerens! Vedligeholdelse Før du udfører inspektion eller rengøring af din pumpe, skal den slukkes og stikket fjernes fra stikkontakten. Din nedsænkbare pumpe er praktisk talt vedligeholdelsesfri. Følgende er det eneste, du skal gøre:63 Udfør regelmæssigt en visuel inspektion. Er pumpen beskadiget? Er strømkablet, stikket eller svømmeafbryderen og dens kabel beskadiget? Hvis du finer skader, skal du henvende dig til leverandøren, eller en anerkendt fagmand. Prøv aldrig selv at udføre reparationer og åbn ikke selv pumpen! Kontroller regelmæssigt svømmeafbryderens funktionalitet, især hvis pumpen er installeret til automatisk funktion (hver 3. måned). Fjern regelmæssigt aflejringer på flydelegemet med rent vand. Kontroller regelmæssigt (ved at føre din finger ind i sugeåbningerne eller ved at Kontroller regelmæssigt (med fingrene gennem sugeåbningerne), at der ikke er opbrugt snavs (fibre, rester) omkring klingen. I så fald skal du fjerne det. Hvis dette ikke fungerer, skal du kontakte din leverandør eller en autoriseret specialist og lade dem åbne pumpen og fjerne snavs.Hvis du regelmæssigt bruger pumpen forskellige steder, skal du efter hver brug skylle pumpen indeni og udenpå. Hold bunden af brønden (eller flisen, som pumpen står på) fri for mudder og aflejringer. Sørg for, at pumpen ikke fryser til. Lad den løbe helt tør, når vinteren kommer, og opbevar den frostfrit. Fejl - årsag - afhjælpning Fejl Årsag Løsning Pumpen starter ikke - Ingen strøm - Flydelegemet reagerer ikke - Kontroller strømforsyningen - Bring flydelegemet i en højere position Pumpen kører, men der kommer ikke vand ud - Indløbsåbningerne er tilstoppede - Knæk i vandafløbsslangen, eller slangen er tilstoppet - Luft omkring skovlen

- Skovl har sat sig fast - Vandstanden er for lav (manuel betjening) - Rengør dem - Ret slangen ud, eller fjern blokeringen - Sluk for pumpen, og flyt den lidt frem og tilbage. Vent til luften slipper ud og start igen - Forsøg at fjerne blokeringen - Eller kontakt en fagmand - Sænk pumpen dybere ned i vandet Pumpen stopper ikke - Flydelegemet kan ikke synke - Giv flydelegemet plads Utilstrækkelig vandmængde - Indgangsåbninger er (delvist) tilstoppet - Utilstrækkelig pumpekapacitet på grund af snavset og sandfyldt vand - Rengør dem - Rengør pumpen og lad slidte dele udskifte64 Pumpen starter ikke, eller stopper pludselig sin funktion - Termisk sikring stopper pumpen pga. af overophedning - Vandet er varmt - Strømafbrydelse - Skidt eller sten i vandforsyningen - Se: Sikring mod overophedning - Maks. vandtemperatur 35 °C - Kontroller sikring og jordlækage - Fjern skidt og småsten Pumpen giver pludselig mindre vand - Sugeåbningerne er blokeret - Slangen er tilstoppet - Rengør åbningerne - Rengør dem

Garanti For den nedsænkbare pumpe du har købt gælder den almindelige garanti for produktions- og materialefejl. Følgende skader og problemer er udelukket for garantien: Slitage og defekter på roterende mekaniske pakninger, der er forårsaget af at pumpen er løbet tør eller af bestemte stoffer og/eller genstande i vandet. Blokering af løbehjulet af fremmedlegemer. Transportskade. Beskadigelse som følge af forkert brug. Fejl, som er forsøgt repareret af uautoriserede personer eller er forårsaget af forkert reparation. Skade som følge af overophedning. Åbning af pumpen af uautoriserede personer samt ændringer eller tilføjelser til pumpen annullerer garantien og fjerner leverandørens, importørens og producentens ansvar. Fjernelse Inden for EU betyder dette symbol, at dette produkt ikke må smides væk med det normale husholdningsaffald. Kasserede apparater indeholder værdifulde materialer, der kan og bør genbruges for ikke at skade miljø og helbred med ureguleret affaldsindsamling. Bring derfor kasseret apparatur til dertil angivne indsamlingssteder eller henvend dig til den virksomhed, hvor du købte apparatet. De kan sørge for, at så mange dele af apparatet som muligt genbruges
