BRUGSANVISNING GA4540C MAKITA

Illustrationsoversigt

1 A k s e l l Ås	12 Låsemøtriknøgle	24 B-mærke
2 Skydeknap	13 Ezynut	25 C-mærke
3 Indikatorlampe	14 Slibeskive	26 D-mærke
(hastighedsvælger)	15 Spindel	27 Slibende afskæringsskive/ diamantskive
4 Hastighedsvælger	16 Pil
5 Beskyttelsesskærm	17 Indhak	28 Beskyttelsesskærm til silbende afskæringsskive/diamantskive
6 Kuglelejeboks	18 Flex-skive
7 S k r u e	19 Plasticpude	29 Trådkopbørste
8 Arm	20 Slibelåsemøtrik	30 Skivetrådbørste
9 Låsemøtrik	21 Slibedisk	31 Udstødningsåbning
10 Forsænket centerskive	22 Gummipude	32 Indsugningsåbning
11 Indvendig flange	23 A-mærke

SPECIFICATIONER

Model GA4040	C GA4041C	GA4540C GA	4541C		GA5040C /GA5040CN	GA5041C	GA6040C
Skivediameter 100	mm (4") 115 mm (4-1/2")		125 mm (5") 150 mm (6")
Maks. skivetykke 6	4 mm 7,2 mm		6,4 mm
Spindelgevind	M10		M14 eller 5/8" (lande-specifik)
Nominel hastighed (n)/Hastighed utenbelastning (n0)	11 000 min-1		11 000 min-1		11 000 min-1		9 000 min-1
Længde ialt	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm
Nettovægt	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg
Sikkerhedsklasse	回/II

• På grund af vores kontinuierlige forskningsprogrammer og udvikling, kan hosstænde specifikationer bliveændret.uden varsel.
• Specifikationer kan variere fra land til land.
  Vægt i henhold til EPTA-Procedure 01/2003

ENE048-1

Tilsigtet anvendelse

Maskinen mä kun tilsluttes en strømforsyning med den samme spænding, som den der er angivet pa typeskiltet, og kan kun anvendes med enkeltfaset vekselstrømforsyning. Den er dobbeltisoleret og kan derfor ogsa anvendes fra kontakter uten jordledning.

GEA010-1

Almindelige sikkerhedsregler for el-vaarktj

ADVARSEL! Laes alle sikkerhedsadversler og alle sikkerhedsinstruktioner. Hvis nedenstaende adversler og instruktioner ikke overholds, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade.

Alminderige sikkerhedsforskrifter for arbejde med slibning, slibning med sandpapir, stalborstning aller afskæring:

1. Denne maskine er beregnet til at fungere som en sibemaskine, sibemaskine med sandpapir, stalborste aller afskæringsværktoj. Læs alle de sikkerhedsadversler, instruktioner, illustrationer og specifikationer, som følger med denen maskine. Forsommelse af at folge alle instruktionerne herunder kan resultere i elektrisk stød, brand og/eller alvorlig tilskadekomst.
2. Det anbefales ikke at udføre operationer som for eksempel polering med denen maskine. Anvendelse, som maskinen ikke er beregnet til, kan nære farligt og före til personskade.
3. Anvend ikke tilbehør, som ikke er specifikt lavet og anbefalet af maskinens fabrikant. Den omstændighed, at tilbehørret kan monteres på din maskine, er ingen garanti for, at anvendelsen bliver sikkerhedsmæssig forsvarlig.
4. Tilbehoret skal vare beregnet til mindst den nominelle hastighed, som er anfort pa maskinen. Tilbehor, som korer med en storre hastighed end den, som tilbehoret er beregnet til, kan brakte og slynges af.

5. Tilbehorets ydre diameter og tykkelse skal vare inden for din maskines kapacitetsrating. Tilbehør med en forkert storrelse kan/DDke beskyttes ell styres tilstrakkeligt.

6. Gevindmontering af tilbehør skal passer til maskinens spindelgevind. For tilbehør, som monteres med flanger, skal dornhullet pa tilbehoret passer til lokaliseringsdiameteren pa flangen. Tilbehør, som ikke passer til maskinens monteringsdele, vil miste balancen, vibrere ekstremt og kan fere til tab af kontrol.

7. Anvend ikke beskadiget tilbehør. Inspicer altid tilbehøret inden brugen, som for eksempel slibeskiver, for skår og revner, bagskiven for revner, slitage eller ekstrem nedslidning, stålborsten for lõse eller revnede trade. Hvis maskinen eller tilbehøret tabes, skal de efterses for skade, eller en ubeskadiget tilbehørsdel skal monteres. Afterinspection og montering af tilbehør, skal De og omkringstaende stå på god afstand af det roterende tilbehørs høvl, og maskinen skal kores på hjeste, ubelastede hastighed i et minut. Beskadiget tilbehør vil normalt brække under provetiden.
8. Anvend personligt beskyttesesudstyr Afhängigt af brugen skal der anvendes beskyttesesbriller erller sikkerhedsbriller. Anvend, alt after forholdene, stovmaske, horevarn, handsker og forklaede, som kan stoppe mindre skarpe dele erler dele fra arbejdsemnet. Ojenbskyttelsen skal kinne stoppe aftlyngede stykker, som er frembragt af forselligit arbejde. Stovmaske og respirator skal kinne stoppe filtreringspartikler, som er frembragt af arbejdet. Laengere tids udsættelse for stoj af hj intensitet kan fore til horetab.
9. Hold tilskuere pà god afstand af arbejdsområdet.
   Enhver person, som befinder sig i arbejdsomradyet, skal bare personligt beskyttelsessudstyr. Fragmenter fra arbejdsemner erler fra braekket tilbehør kan blive slynet af og vare arsag til tilskadekomst, ogsa ut den for det umiddelbare arbejdsomrade.
10. Hold kun maskinen i de isolerede handtagsflader, när der udføres et arbejde, hvor det skærende tilbehør kankommen i berøring med skjulte ledninger eller dets egen ledning. Skærende tilbehør, somkommen i berøring med en strømførende ("live") ledning, kan bevirke, at udsatte metaldele på maskinen bliver ledende, hvorved operatoren kan få stød.
11. Anbring altid ledningen, sa den ikkekommen i kontakt med drejende tilbehør. Hvis De mister herredømmet over maskinen, kan ledningen blive skåret over, og Deres hand eller arm kankommen i kontakt med det roterende tilbehør.
12. Læg aldrig maskinen fra Dem, før tilbehør et stoppet fuldstændigt. Det roterende tilbehør kan gribe fat i overfladen, hvilket kan bevirke, at De mister herredømmet over maskinen.
13. Lad ikke maskinen køre, mens De bærer den ved sideren. Utilisigtet kontakt med det roterende tilbehør kan gribe fat i tojet og derved trække tilbehøret ind mod kroppen.
14. Rengør maskinens ventilationsåbninger med jævne mellemrum. Motorens vifte vil trække støv ind i huset, og en kraftig ophobning af metalstøv kan skabe elektrisk fare.

15. Anvend ikke maskinen iærheden af brandbare materialer. Disse materialer kan blive antændt af gnister.

16. Anvend/DDke tilbehor, der kraver kolevæske. Anvendelse af vand ell er anden kolevæske kan resultere i ddelige stdd erler elektriske std.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion pa en fastklemt aller blokeret roterende skive, bagskive aller andet tilbehør. En fastklemt aller blokeret del forarsager hurtig standsnig af det roterende tilbehør, som derved bliver arsag til, at den ukontrollerede maskine bliver tvunget i den modsatte retning ved punktet for bindingen.

Hvis for eksempel en slidingkive er blokeret aller fastklemt af arbejdsemnet, kan kanten pa skiven, som gär ind i fastklemningspunktet, grave sig ind materialets overflade og derved bevirke, at skivenkommen ud uller presses ud. Skiven kan enten slynges mod uller bort fra operatoren, afhaengigt af skivens bevægelse pa fastklemningspunktet. Slibeskiver kan ogsa brakte under disse forhold.

Tilbageslag er resultatet af misbrug af maskinen og/eller fejlagtig anvendelse aller forkerte brugsforhold og kan undgås ved at man tager de rigtige forholdsregler som vist herunder.

a) Hold godt fast i maskinen og hold kroppen og armen saledes, at De kan modvirke tilbageslagskraften. Anvend altid hjelpehandtaget, hvis et sadant medfolger, til at opna maksimal kontrl af tilbageslag og drejningsmoment under starten. Operatoren kan kontrollere drejningsmomentreaktion ellertilbageslagskraft, hvis de rigtige forholdsregler tages.
b) Anbring aldrig handerne i nærheden af roterende tilbehør. De risikerer at få händen ind i tilbageslagets bane.
c) Stil Dem ikke i det område, hvor maskinen vil bevæge sig, hvis er opstår tilbageslag. Tilbageslag vil slynge maskinen i den modsatte retning af hjulets omdrejning på blokeringstidspunktet.
d) Vær saerlig omhyggelig, nr De arbejder pa hjørner, skarpe kanter etc. Undgå at bumpe eller blokere tilbehoret. Hjørner, skarpe kanter eller bumpen har tendens til at blokere det roterende tilbehør og forårsage tab af kontrol eller tilbageslag.
e) MonterIkke en kadesavs traskareklinge ell er en savklinge med tender. Sadanne klinger giver hyppige tilbageslag og tab af kontrl.

Sørlige sikkerhedsforskrifter for arbejde med slibning og aftskæring:

a) Anvend kun skivetyper, som anbefales til din maskine og den specielle beskyttelsesskarm, som er beregnet til den valgte skive. Skiver, for hvilke maskinen ikke er beregnet, kan ikke aftskærmes tilstrækkeligt og er ikke sikkerhedsmæssigt forsvarlige.
b) Slibefladen pa forkroppede centerslibeskiver skal monteres under beskyttelsesskaermkantens flade. En forkert monteret skive, som stikker ud fra beskyttelsesskaermkantens flade, kan jak beSkyttes tilstrakkeligt.

c) Beskyttelsesskaermen skal vare ordentlich monteret pa maskinen og placeret, sa den optimale sikkerhed opnas, saledes at mindst muligt af skiven vender mod operatoren. Beskyttelsesskaermen bidrager til at beskytte operatoren mod afbrakkede skivefragmenter og utilsigtet kontakt med skiven og gnister, der kan antaende tojet.
d) Skiver ma kun anvendes til de anbefalede opgaver. For eksempel: slib ikke med sideren af en afskæringsskive. Slibende afskæringsskiver er beregnet til periferisk slabning. Hvis disse skiver udsættes for sidetryk, kan resultatet blive, at de braekker.
e) Anvend altid ubeskadigede skiveflanger, som har den rigtige storrelse og form til den valgte skive. Rigtige skiveflanger stotter skiven, hvorved risiko for skivebrud nedsættes. Flanger til aftskæringssskiver kan vare anderledes end slibeskiveflanger.
f) Anvend ikke nedslidte skiver fra andremaskiner. Skiver, som er beregnet til størremaskiner, er ikke egnede til en minded maskineshjere hastighed og kan brække.

Supplerende sikkerhedsforskrifter for arbejde med slibende aftkaering:

a) Vær papasselig med ikke at "klemme" skæreskiven fast eller udsætte den for et ekstremt tryk. Forsøg ikke at lave en for stor skæredynde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider aller binder i snittet med risiko for tilbageslag aller brud på skiven til følge.
b) Sta ikke på linje med eller bag den roterende skive. När skiven under anvendelse drejer bort fra Dem, kan et muligt tilbageslag bevirke, at den roterende skive og maskinen slyngdes direkte mod Dem.
c) Hvis skiven binder aller hvis en skæring af en ell er holdt halt op med at dreje. Forsøg aldrig at fjerne aftskæringsskiven fra snittet, mens skiven er i bevægelse, da dette kan fore til tilbageslag. Undersøg problemet og tag de rigtige forholdsregler for at eliminere arsagen til at skiven binder.
d) Lad vare med at starte skaringen i arbejdsemnet. Lad skiven komme op pa fuld hastighed og gä derefter forsigtigt ind i snittet igen. Skiven kan kinde, presses op ell give tilbageslag, hvis maskinen startes igen i arbejdsemnet.
e) Understand paneler aller arbejdsemmer i overstorrelse for at minimere risikoen for fastklemnng af skiven og tilbageslag. Store arbejdsemmer har tendens til at synke sammen under deres egen vegt. Der kal derfor anbringes stotteanordninger under arbejdsemnet i nærheden af snitlinjen og nær kanten pa arbejdsstykket pa begge sider af skiven.

f) Vær ekstra forsigtig, narr De laver et "lommesnit" i eksisterende vægge eller andre blinde områder. Den fremspringende skive kankommen til at skære i gas- og vandrør, elektriske ledninger eller genstande, som kan forårsage tilbageslag.

Sikkerhedsforskrifter for silbing med sandpapir:

a) Anvend ikke sandpapir af overstørrelse. Følg fabrikantens anbefalinger, nr De vælger sandpapir. Større sandpapir, som går ud over sandpapirskiven, udgør en fare for ønderrivelse og kan medfrole blokering og beskadigelse af skiven eller vare ørsag til tilageslag.

Sikkerhedsforskrifter for stålborstning:

a) Vær opmærksom pa, at stalbørstehårene afstodes fra børsten selv under almindelig anvendelse. Udsæt ikke stalbørstehårene for et for stort tryk ved at trykke for kraftigt pa børsten. Stalbørstehårene kan nem gennemtrænge tynde klæder og/eller huden.
b) Hvis anvendelse af en beskyttelsesskarm ved stalborstning anbefales, ma man seks tillade interferens af stalborsteskiven aller borsten med beskyttelsesskarmen. Stalborsteskiven aller borsten kan udvide sig i diameter pa ground af arbejdsbelastningen og centrifugalkraften.

Supplerende sikkerhedsforskrifter:

1. Hvis der anwendes forkroppet centerslibeskive, skal man sorge for kun at anvende fiberglasforstarkede skiver.
2. ANVEND ALDRIG skiver af Stone Cup-typen med\ denne slider. Denne slider er ikke beregnet til disse\ typer skiver, og anvendelse af et sádant produkt kan\ resultere i alvorlig tilskadekomst.
3. Vær papiasselig med ikke atkommen til at beskadige spindelen, flangen (specielt monteringsfladen) eller lasemøtrikken. Beskadigelse af disse dele kan resultere i at skiven braekker.
4. Sorg for, at skiven ikke er i berøring med arbejdsemnet, inden De tænder for maskinen med afbryderen.
5. Inden De begynder at anvende maskinen på et rigtigt arbejdsemne, skal De lade den kore i et stykke tid. Vær opmærksom på vibrationer eller slør, som kan vare tegn på)darlig montering ell er en forkert afbalanceret skive.
6. Anvend den specificerede overflade pa skiven til at udfore slibningen.
7. Læg ikke maskinen fra Dem, mens den stadig kører. Anvend kun maskinen som handværktøj.
8. Berør ikke arbejdsemnet lige after at arbejdet er udført. Det kan blive meget varmt og+vare ársag til forbrændinger.
9. Overhold altid fabrikantens instruktioner for correkt montering og anvendelse af skiver. Behandl og opbevar skiver med forsigtighed.
10. Anvend ikke en Separate bøsning eller adapter til at tilpasse slibeskiver med store centerhuller til maskinen.

11. Anvend kun de anbefalede flanger til denne maskine.

12. Ved anvendelse af maskiner, der er beregnet til montering af slibeskiver med gevindforsynet hul, skal det alto sikres, at gevindet i skiven er langt nok i forhold til spindellangden.

13. Kontroller at emnet er korrekt understet.
14. Forsigtig! Skiven fortsetter med at rotere, after at der slukket for maskinen.
15. Hvis arbejsstedet er ekstremt varmt aller fugttigt, eller slemt tilnavset med ledende stov, bør der anvendes en kortslutningsafbryder (30 mA) for at garantere sikkerheden under arbejdet.
16. Anvend aldrig maskinen pa materialer, der indeholder asbest.
17. Anvend altid den stovopsamle beskyttelsesskaerm, som er pakravet ifolge de lokale regler, nar skareskiven anwendes.
18. Skareskiver ma seks udsættes for tryk fra sider.
19. Anvend ikke stofarbejdshandsker under brugen. Fibre fra stofhandsker kan muligvis trænge ind i maskinen, hvilket forvolder skade på maskinen.

GEM DISSE FORSKRIFTER.

ADVARSEL:

LAD IKKE bekvemmelighed aller kendskap til Produktet (opnæt gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for Produktet nje overholds. MISBRUG aller forsommelse af at følgde i denne brugsvejledning givne sikkerhedsforskrifter kan fore til, at Dekommen alvorligt til skade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sorg altid for, at der er slukket for værktog et at den er taget ud af forbindelse, inden værktjets Funktion justeres eller kontrolleres.

Aksellas (Fig. 1)

FORSIGTIG:

• Udlos aldrig aksellasen, mens spindelen bevæger sig.
  Maskinen kan lide skade.

Tryk pa aksellasen for at forbindre, at spindelen roterer, nar tilbehør monteres ellr afmonteres.

Afbryderanvendelse (Fig. 2)

FORSIGTIG:

• Før maskinen tilsluttes, skal det altid kontrolleres, at skydekontakten fungerer ordentlich og vender tilbage til "OFF"-stillingen,ningar bagsiden af skydekontakten trykkes ind.
• Kontakten kan lases i "ON"-stillingen for at gore det nemmere for brugeren ved laengere tids brug af maskinen. Vær forsigtig, nar maskinen lases i "ON"-stillingen, og hold godt fast i maskinen.

Indikatorlampen lyser gront, nar maskinen er tilsluttet. Hvis indicatorlampen ikke taendes, kan det betyde, at lysnetledningen eller kontrolenheden er defekt. Indikatorlampen er taendt, men maskinen starter ikke, selv,hvis der er taendt for maskinen, kulborsternen kan[vare slidt ned,ller kontrolenheden, motoren aller afbrydenen (ON/OFF) kan vare defekt.

Sikring modutilsigtet start

Maskinen starter不解 med afbryderen i lås-til stilling, selv hvis maskinen er tilsluttet.

Pà dette tidspunkt blinker indicatorlampen rødt og viser, at anordningen for sikring mod utilsigtet start er aktiveret. For at annullere sikringen mod utilsigtet start, skal man sætte afbryden tilbage til "O (OFF)" stillingen.

Hastighedsvelger (Fig. 4)

Omdrejningshastigheden kan ændres ved at man drejer hastighedsvælgeren til en given talindstilling fra 1 til 5. En højere hastighed opnås, nar vælgeren drejes i retningen mod tallet 5. En lavere hastighed opnås, nar vælgeren drejes i retningen mod tallet 1.

Se nedenstaende oversigt angaende forholdet mellem talindstellingerne pa vaelgeren og den omtrentlige omdrejningshastighed.

• Hvis maskinen anvendes uafbrudt med lav hastighed i laengere tid, vil motoren blive overbelastet og ophedet.
• Hastighedsvælgeren kan kun drejes til 5 og tilbage til 1.
  Tving den ikke forbi 5 eller 1, da hastighedsvælgerfunktionen ialand kan holde op med at fungere.

Maskinener, som er udstyret med en elektronisk Funktion, er nimme at betjene på grund af de folgende egenskaber.

Konstant hastighedskontrol

Konstant hastighedskontrol giver en fin finish ved at omdrejningshastigheden holds konstant under den belastede tilstand.

Funktion for blod start

Funktionen for blod start undertrykker startstød.

Overbelastningsbeskytter

Hvis belastningen på maskinen overstiger tilladte niveauer, reduceres strømmen til maskinen, säledes at motoren beskyttes mod overophedning. Nár belastningen ingen er på tilladte niveauer, vil maskinen fungere normalt.

Mekanisk bremse

For model GA4041C, GA4541C, GA5041C

Den mekaniske bredse aktiveres, after at der er slukket for maskinen.

Bremsen fungerer称之，hvis strømforsyningen afbrydes, mens knappen stadig er aktiveret.

SAMLING

FORSIGTIG:

• Sorg altid for at værktøjet er slukket og netstikket trukket ud, inden der foretages noget arbejde på delve værktøjet.

Montering af sidegreb (handtag) (Fig. 5)

FORSIGTIG:

• Sorg altid for, at sidegrebet er ordentligt monteret inden brugen.

Skru sidegrebet ordentlich på maskinen på det på illustrationen viste sted.

Montering og afmontering af beskyttelsesskærm (til forsænketcentersskive,bladdisk,flex-skive, tradskivebørste /slibendeafskaeringsskive, diamantskive)

ADVARSEL:

• Ved brug af en forsænketcenterslibeskive,bladdisk, flex-skive elltradskivebørste skal beskyttelssesskaermen monteres pa maskinen,sa den lukkede side af skaermen altid vender mod operatoren.
• Ved brug af slibende aftskierungsskive /diamantskive skal man sorge for kun at anvende den saerlige beskyttelsesskarm, der er beregnet til brug med aftskierungsskiver. (I nogle lande i Europa kan den almindelige beskyttelsesskarm anwendes, nar man anvender en diamantskive. Folg bestemmelserne for det pagaelende land.)

For værktøjer med beskyttelsesskærm af IåseskruETYPEpen (Fig. 6)

Montér beskytllessskaermen, sa fremspringet pa bandet pa beskytllessskaermen er ud for indhakkene pa kuglelebeboksen. Drej derefter beskytllessskaermen 180^ mod uret. Sorg for at stramme skruen godt til.

Folg fremgangsmaden til montering i modsat rækkefolge for at afmontere beskyttelsesseskaernen.

For varktojer med beskyttesesskarm af klingefastholdertypeen (Fig. 7 og 8)

Træk fastholderen i pilens retning after at skruen er Iøsnet. Montér beskyttelsesskaermen, sa fremspringet pa bändet pa beskyttelsesskaermen er ud for indhakkene pa kuglelejbeboksen. Drej derefter beskyttelsesskaermen 180^

Stram besyktelsesskærmen med befaestelsesskruen, after at fastholderen er trukket i pilens retning. Besyktelsesskærmens indstillingsvinkel kan reguleres med fastholderen.

Følg fremgangsmåden til montering i modsat rækkefolge for at afmontere beskyttelsesseskærmen.

Montering ell er afmontering af forsanket centerskive ellr bladdisk (ekstraudstyr) (Fig. 9 og 10)

ADVARSEL:

• När en forsænket centerskive eller bladdisk anwendes, skal beskyttesesskaermen saettes på maskinen, söden likkede side af skaermen alto er rettet mod operatoren.

Montér den indvendige flange pa spindelen. Anbring skiven/disken pa den indvendige flange og skru lasemotrikken pa spindelen.

Gå frem i modsat rækkefolge af monteringsproceduren, nar skiven skal tages af.

Superflange (ekstraudstyr)

Modeller med bogstavet F er udstyret med en superflange som standard. Der behoves kun 1/3 kraft til at Iøsne lasemøtrikken i forhold til den almindelige type.

FORSIGTIG:

• Brug/DD: Superflanger for modeller, som er udstyret med mekanisk bremse. Ellers kan den Iøsne sig, när bremsen aktiveres.

Montering og afmontering af Ezynut (ekstraudstyr) (Fig. 11, 12, 13 og 14)

FORSIGTIG:

• Brug/DD: Etzynut sammen med en superflange aller vinkelsliber med "F" sidst i modelnummeret. Disse flanger er sa tykke, at spindelen ikke kan holde hele gevinddelen.

Montér denindre flange,slibeskiven og Ezynut pa spindelen,sa Makita-logoet pa Ezynut vender udad.

Tryk fast på aktellåsen og stram Ezynut ved at dreje slibeskiven sö langt med uret som muligt.

Drej yderringen på Ezynut i retningen mod uret for at Iøsne den.

BEMAERK:

• Ezynut kan lösnes med handkraft, sa lange pilen peger mod indhakket. Ellers kræves der en lasemøtriknøgle til at lösne den. Sæt noglens ene ben ind i et hul og dreg Ezynut mod uret.

Montering og afmontering af flex-skive (ekstraudstyr) (Fig. 15)

ADVARSEL:

• Brug altid den medfolgende beskyttesesskaern, nár flex-skiven er monteret på maskinen. Skiven kan brække under brugen, og beskyttesesskaernen bidrager til at reducere risikoen for tilskadekomst.

Folg instruktionerne for den forsakenke centerskive, men brug ogsa plasticpuden over skiven. Se rækkefolgen for samling pa sider med beskrivelse af tilbehor iijkebrugsanvising.

Montering og afmontering af slibedisk (ekstraudstyr) (Fig. 16)

BEMERK:

• Brug slibetilbehør, som er speciceret i denen brugsanvisning. Dette skal anskaffes separat.

Montér gummiputen på spindelen. Montér disken på gummiputen og skru silbelåsemøtrikken på spindelen. For at stramme silbelåsemøtrikken, trykkes der fast på aktellåsen, sö spindelen ikke kan dreje rundt. Brug derefter læsemøtriknøglen til at stramme godt til med uret. Følg fremgangsmåden til montering i modsat rækkefolge for at afmontere disken.

Montering og afmontering af stovdaksel (ekstraudstyr) (Fig. 17)

ADVARSEL:

• Sorg altid for, at maskinen er afbrudt og taget ud af forbindelse, inden stovdækslet monteres aller afmonteres. Forsommelse af dette vil øve skade pa maskinen eller medføre tilskadekomst.

Stovdaekslet bestar af fire dele, og hver af dem anvendesi en forskellig stilling.

Anbring stovdaekslet saledes, at markeringen (A, B, C ell er D)kommen til at sidde som vist. Tryk benene ind i ventilationsabningerne.

Stovdaekslet kan afmonteres manuelt.

BEMAERK:

• Rengør støvdaekslet, när det er blevet tilstoppet med støv eller fremmedlegemer. Hvis man fortsetter anvendelsen med et tilstoppet støvdaeksel, vil maskinen lide skade.

BETJENING

ADVARSEL:

• Det bør aldrig��ere ndvendigt at anvende magt paskinen. Maskinens egen vægt sørger for det ndvendige tryk. Tvang og ekstremt tryk kan medføre farlige brud pa skiven.
• Skift ALTID skiven ud, hvis maskinen tabes under slibning.
• Stød eller slå ALDRIG slidersskiven mod arbejdsemnet.
• Undgå at stød og vride skiven, især ved arbejde pa hjørner, skarpe kanter o.s.v. Det kan medføre tab af kontrol og tilbageslag.
• Anvend ALDRIG maskinen med klinger, der er beregnet til skæring i træ, og andre savklinger. Hvis sādanne klinger anwendes pa en vinkelsliber, bliver resultatet ofte tilbageslag og tab af kontrol, hvilket kan føre til tilskadekomst.

FORSIGTIG:

• Taend aldrig for maskinen, mens den er i kontakt med arbejdsemnet. Operatoren kan i sa faldkommen til skade.
• Baer altid beskyttesbriller erler ansigtmaske under brugen.
• After brugen skal man altid slukke for maskinen og vente, indtil skiven er stoppet helt, inden man laeggen maskinen fra sig.

Hold ALTID godt fast i maskinen med den ene hand pa maskinhuset og den,anden pa sidehandtaget.Start maskinen og anbring derefter skivenller disken pa arbejdsemnet.

Generelt skal kanten på skiven eller disken holdes i en vinkel på ca. 15^ mod arbejdsemnets overflade.

I det tidsrum, hvor en ny skive indkores, ma man ikke arbejde med sibemaskinen i retning B, da dette vil bevirke, at den skærer ind i arbejdsemnet. Nár först et stykke tids anvendelse har rundet kanten af skiven af, kan den anwendes i bade retning A og B.

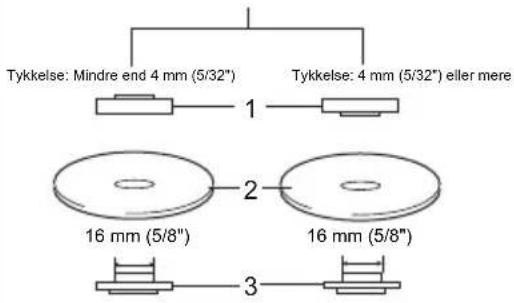

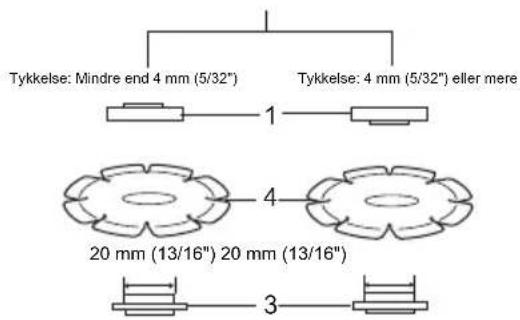

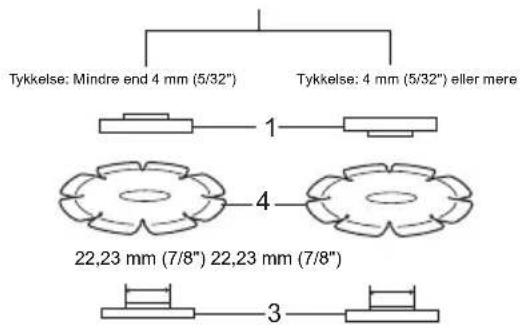

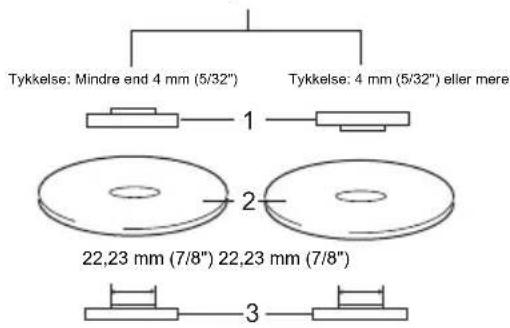

Anvendelse med sibende aftskaringsskive/diamantskive (ekstraudstyr) (Fig. 19)

Retningen for 'montering af lasemtrikken og den indvendige flange afhaenger af skivetykkelsen.

100 mm (4") model

Afskaeringsskive Diamantskive

1. Lasemotrik 2. Afskaeringsskive 3. Indvendig flange 4. Diamantskive

115 mm (4-1/2") / 125 mm (5") / 150 mm (6") model

Afskaeringsskive Diamantskive

1. Lasemötrik 2. Afskaeringsskive 3. Indvendig flange 4. Diamantskive

012746

ADVARSEL:

• Ved brug af slibende aftskaeringskive /diamantskive skal man sorge for kun at anvende den saerlige beskyttesesskaerm, der er beregnet til brug med aftskaeringsskiver. (I nogle lande i Europa kan den almindelige beskyttesesskaerm anvendes, nar man anvender en diamantskive. Folg bestemmelserne for det pagaelende land.)
• Anvend ALDRIG en afskaeringsskive til sideslibning.
  Vær papasselig med ikke at "klemme" skiven eller udsette den for ekstremt tryk. Forsøg ikke at lave et snit af ekstrem dybde. Et for stort pres pa skiven vil ogbe belastningen og risikoen for at skiven vrider erller binder i snittet samt risiko for tilbageslag, brud pa skiven og overophedning af motoren.
• Begynd不解 skæringen i arbejdsemnet. Lad skiven komme op pa fuld hastighed og gå omhyggeligt ind i snittet, idet maskinen bevæges fremad over arbejdsemnets overflade. Skiven kan kinde, presses op eller give tilbageslag, hvis maskinen startes i arbejdsemnet,
• Under skæring mæ man aldrig ændre skivens vindel. Hvis man øver sidelaens tryk pa afskaeringsskiven (som ved slimning), vil det bevirke, at skiven revner eller braekker med alvorlig tilskadekomst til følge.
• En diamantskive skal anvendes vinkelret på det materiale, der skæres i.

Anvendelse med tradkopbørste (ekstraudstyr) (Fig. 20)

FORSIGTIG:

• Kontroller børstens Funktion ved at køre maskinen ut den belastning, og sorg for at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.
• Anvend-ilke en børste, som er beskadiget, aller som\ icke er i balance. Anvendelse af en beskadiget børste\ kan ogé risikoen for tilskadekomst foarsaget af kontakt\ med knækkede børsteträde.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nem adgang til spindelen. Fjern alt ekstraudstyr pa spindelen. Monter tradkopbørsten pa spindelen og stram til med den medfolgende nogle. Undga, nar borsten anvendes, at udove et for stort tryk, som medforer overbjojning af trade, med for tidligt brud pappe.

Anvendelse med tradskivebørste (ekstraudstyr) (Fig. 21)

FORSIGTIG:

• Kontroller tradskivebørstens Funktion ved at kore maskinen.uden belastning, og sorg for, at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.
• Anvend ikke en tradskivebørste, som er beskadiget, eller som ikke er i balance. Anvendelse af en beskadiget tradskivebørste kan øge risikoen for kontakt med ødelagte trade.
  Anvend ALTID en beskyttesesskaerm med tradskivebørster, og sorg for, at skivens diameter passer inden i beskyttesesskaern. Skiven kan braekke under brugen, og beskyttesesskaern bidrager til at reducere risikoen for tilskadekomst.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nem adgang til spindelen. Fjern alt ekstraudstyr pa spindelen. Sæt tradskivebørsten pa spindelen og stram med nøglerne.

Undgå, narrtradskivebørsten anvendes, at udøve et for stort tryk, som medforer overbøjning af trade, med for tidligt brud pappe.

VEDLIGEHOLDELS

FORSIGTIG:

• Kontroller altid, at værktøjet er slået fra, og at netstikket er trukket ud, inden der udfores eftersyn eller vedligeholdelse.
• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforming eller revner.

Maskinen og dens ventilationsabninger skal altid holdes rene. Rengor maskinens ventilationsabninger med javnemellemrum aller narn ventilationsabningerne begynder at blive tilstoppede.(Fig.22)

For at opreholde Produkts SIKKERHED og PALIDELIGHED bør reparation,inspection og udskiftning af kul,samt,anden vedligeholdse og justering kun udfores af et autoriseret Makita servicecenter aller værksted med anvendelse af originale Makita udskiftningsdele.

EKSTRAUDSTYR

FORSIGTIG:

• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i dette brugsanvising. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.

Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center.

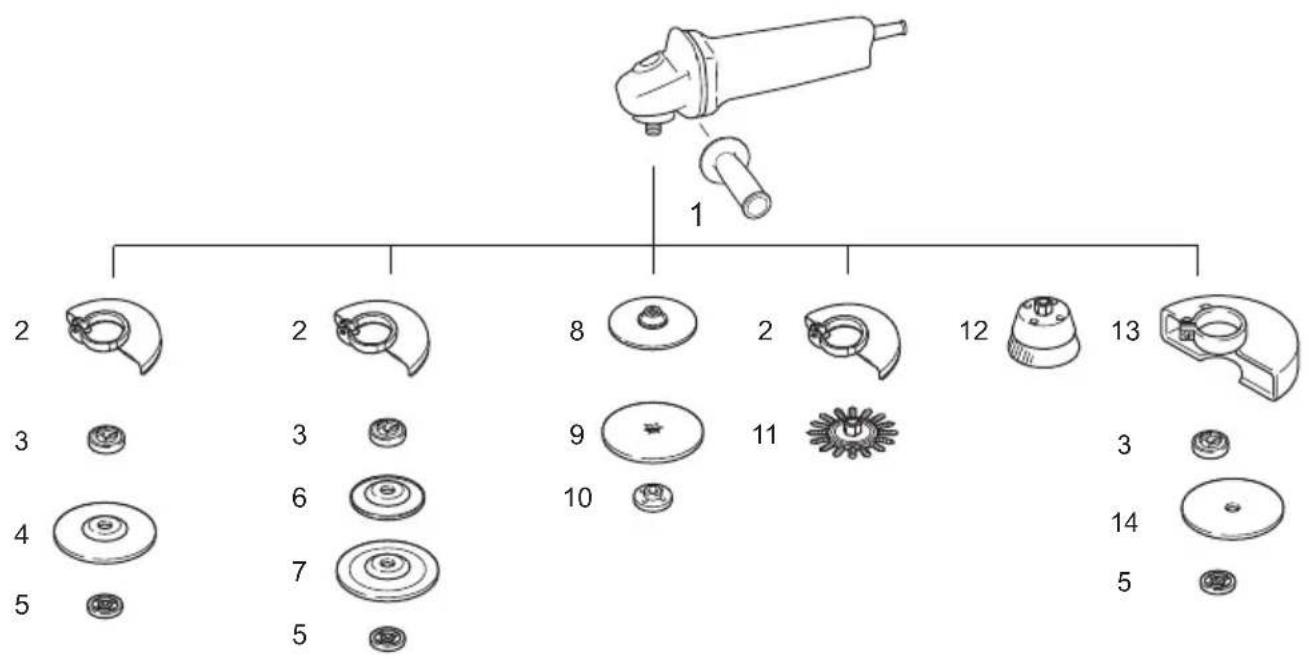

Stovdaksel

	100 mm (4") model 115	mm (4-1/2") model 125 mm	(5") model 150 mm (6") model
1 Greb 36
2 Beskyteltesskærm (til slibeskive)
3 Indvendig flange	Indvendig flange Superflange *1		Indvendig flange Superflange *1	Indvendig flange Superflange *1
4 Forsænket centerslieskive/bladdisk
5 Låsemøtrik	Låsemøtrik Ezynut *2		Låsemøtrik Ezynut *2	Låsemøtrik Ezynut *2
6 Plasticpude Plasticpude Plasticpude -
7 Flex-skive Flex-skive Flex-skive -
8 Gummipude 76	Gummipude 100		Gummipude 115	Gummipude 125
9 Slibedisk
10 Sandslibelåsemøtrik
11 Skivetrådbørste
12 Trådkopbørste
13 Beskyteltesskærm (til afskæringsskive) *3
14 Slibende afskæringsskive/diamantskive
- Låsemøtriknøgle

Bemark:

1 Anvend ikke superflange med en slibemaskine, som er udstyret med en fremsefunktion.
2 Anvend ikke superflange og EzynutSAMmen.
*3 I nogle lande i Europa kan den almindelige beskyttelsesskaerm anvendes i stedet for den specielle beskyttelsesskaerm, som dækker begge sider af skiven, nr man anvender en diamantskive. Følg bestemmelsene i det pagældende land.

013977

BEMAERK:

• Nogle ting på这部分 liste kan vår inkluderet i værktogspakken som standardtilbehør. Det kan vår forskelligt fra land til land.

Lyd

Det typiske A-vægtede stojniveau bestemt i overensstemmelse med EN60745:

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 5,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: overfladeslibning med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 3,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,DS) :2,5 m/s2 ell minre Usikkerhed (K):1,5 m/s2

Model GA4540C

Arbejdssindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,0m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdssindstilling: overfladeslibning med anti- vibrationsasidegreb Vibrationsafgivelse (a_h,AG) .. 5,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med anti-vibrationssidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Model GA5040C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: overfladeslibing med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) :5,5 m/s2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med anti-vibrationssidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Model GA6040C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: overfladeslibing med antivibrationsidegreb Vibrationsafgivelse (a_h,AG) .. 6,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,DS) 2,5 m/s2Eller minred Usikkerhed (K):1,5 m/s2

Model GA4541C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: overfladeslibing med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 eller minde Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,DS) 2,5 m/s2 eller minde Usikkerhed (K):1,5 m/s2

Model GA5041C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 7,0~m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: overfladeslibing med antivibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 6,0m / s^2 Usikkerhed (K):1.5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb

Vibrationsafgivelse (a_h,DS) :2,5 m/s2 eller mindre Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med anti-vibrationsidegreb

Vibrationsafgivelse (a_h,DS) :2,5 m/s2eller mindre Usikkerhed (K):1,5 m/s2

ENG902-1

• Den angivne vibrationsemmisionsværdi er breve malt i overensstemmelse med standardtestmetoden og kan anwendes til atSAMmenigne en maskine med en anden.
• Den angivne vibrationsemmisionsværdi kan ogsa anwendes i en preliminaer eksponeringsvurdering.
• Den angivne vibrationsemissionsværdi anwendes til maskinens hovedopgaver. Hvis maskinen imidertid anwendes til andre opgaver, kan vibrationsemissionsværdien vaere forskellig.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra den erklærede emissionsværdi, afhengigt af den måde, hvorpå maskinen anwendes.
• Sorg for at identificere de sikkerhedsforskrifter til beskyttelese af operatoren, som er baseret pa en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og när den körer i tomgang i tilgift til afbrydertiden).

ENH101-18

Kun for lande i Europa

EU-konformitetserklaring

Er i overensstemmelse med de europaeiske direktiver:

2006/42/EU

De er fremstillet i overensstemmelse med den folgende standard eller standardiserede dokumenter:

EN60745
