BRUGSANVISNING K3 Power Control Home Kärcher

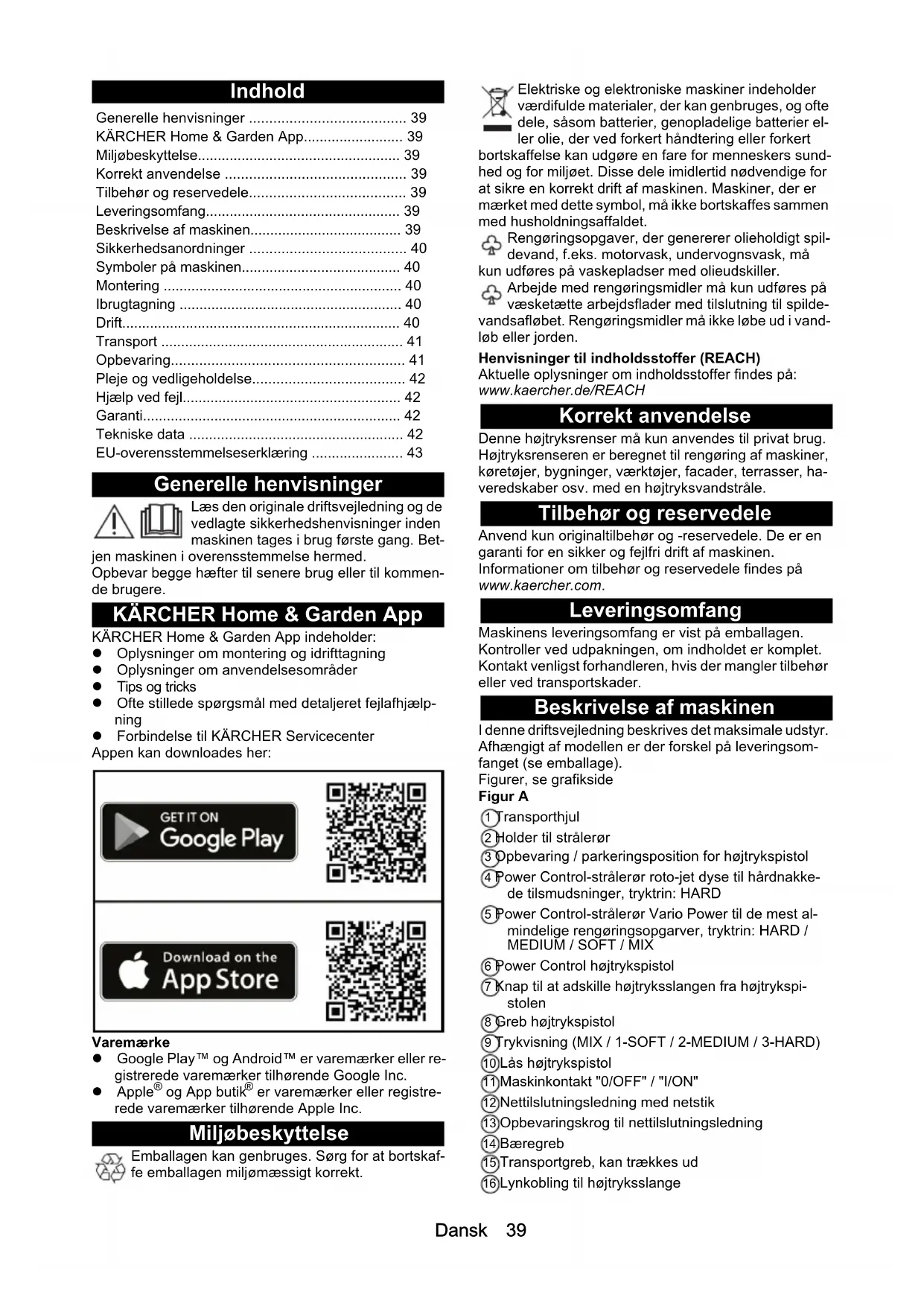

dB(A) 90 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserDansk 39 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. KÄRCHER Home & Garden App KÄRCHER Home & Garden App indeholder: Oplysninger om montering og idrifttagning Oplysninger om anvendelsesområder Tips og tricks Ofte stillede spørgsmål med detaljeret fejlafhjælp- ning Forbindelse til KÄRCHER Servicecenter Appen kan downloades her: Varemærke Google Play™ og Android™ er varemærker eller re- gistrerede varemærker tilhørende Google Inc. Apple

er varemærker eller registre- rede varemærker tilhørende Apple Inc. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Rengøringsopgaver, der genererer olieholdigt spil- devand, f.eks. motorvask, undervognsvask, må kun udføres på vaskepladser med olieudskiller. Arbejde med rengøringsmidler må kun udføres på væsketætte arbejdsflader med tilslutning til spilde- vandsafløbet. Rengøringsmidler må ikke løbe ud i vand- løb eller jorden. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Korrekt anvendelse Denne højtryksrenser må kun anvendes til privat brug. Højtryksrenseren er beregnet til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, ha- veredskaber osv. med en højtryksvandstråle. Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Beskrivelse af maskinen I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsom- fanget (se emballage). Figurer, se grafikside Figur A 1 Transporthjul 2 Holder til strålerør 3 Opbevaring / parkeringsposition for højtrykspistol 4 Power Control-strålerør roto-jet dyse til hårdnakke- de tilsmudsninger, tryktrin: HARD 5 Power Control-strålerør Vario Power til de mest al- mindelige rengøringsopgarver, tryktrin: HARD /

• option, ** derudover nødvendigt Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res. Maskinkontakt Maskinkontakten forhindrer en utilsigtet start af maski- nen. Lås højtrykspistol Låsen spærrer højtrykspistolens greb og hindrer, at ma- skinen starter utilsigtet. Auto-stop-funktion Når grebet på højtrykspistolen slippes, frakobler tryk- kontakten pumpen, og højtryksstrålen stopper. Hvis der trykkes på grebet, tilkobles pumpen igen. Symboler på maskinen Montering Figurer, se grafikside. Inden ibrugtagningen skal de løse dele, der følger med maskinen, monteres. Monter hjul

1. Fastgør hjulene på maskinen, og sikr dem.

Figur B Montering af greb

1. Sæt transporthåndtaget på.

2. Sæt bæregrebet på.

Figur C Lukning af rengøringsmiddeltank

1. Stil maskinen på en jævn flade.

2. Sæt højtryksslangen ind i lynkoblingen, til det kan

høres, at den går i hak. Figur F

3. Stik højtryksslangen ind i højtrykspistolen, til det kan

høres, at den går i hak. Obs Sørg for, at niplen er justeret korrekt. Figur G

4. Kontrollér, at forbindelserne er sikre ved at trække i

5. Sæt netstikket i en stikkontakt.

Vandforsyning Tilslutningsværdier, se typeskiltet eller kapitel Tekniske data. Overhold forskrifterne fra vandforsyningsvirksomhe- den. BEMÆRK Skader på grund af forurenet vand Forurening i vandet kan beskadige pumpen og tilbehø- ret. KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til beskyttelse (specialtilbehør, ordrenummer 4.730-059). Tilslutning til vandledningen BEMÆRK Slangekobling med aquastop på maskinens vandtil- slutning Beskadigelse af pumpen Brug aldrig en slangekobling med aquastop på maski- nens vandtilslutning. Du kan bruge en aquastop-kobling på vandhanen.

1. Sæt haveslangen på koblingen til vandtilslutningen.

Figur H Drift BEMÆRK Tørløb på pumpen Beskadigelse af maskinen Hvis maskinen ikke opbygger et tryk inden for 2 minut- ter, skal du slukke maskinen og gøre som beskrevet i henvisningerne i kapitlet Hjælp ved fejl. Power Control System Trykvisningen på højtrykspistolen viser det aktuelt ind- stillede tryktrin under driften med et Power Control strå- lerør. Obs Materialers modstandsdygtighed kan variere meget af- hængigt af alder og tilstand. Anbefalingerne er derfor ik- ke bindende. Obs Trykvisningen er ikke meningsfuld under driften med overfladrens og andet tilbehør. Højtryksstrålen må ikke rettes mod perso- ner, dyr, tændt elektrisk udstyr eller mod sel- ve maskinen. Beskyt maskinen mod frost. Maskinen må ikke sluttes direkte til det of- fentlige drikkevandsnet Visning Tryktrin Anbefales til f.eks. HARD Stenterrasser af brosten el- ler vaskebeton, asfalt, meta- loverflader, haveudstyr (trillebør, spade osv.) MEDIUM Personbiler/motorcykler, murstensoverflader, pudse- de vægge, plastmøblerDansk 41 Drift med højtryk BEMÆRK Beskadigelse af lakerede eller sarte overflader Overflader bliver beskadiget ved for lille stråleafstand, eller hvis der vælges et uegnet strålerør. Hold en stråleafstand på mindst 30 cm ved rengøring af lakerede overflader. Rengør ikke bildæk, lak eller sarte overflader som træ med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det

ved at dreje 90°. Figur I

2. Tænd maskinen ("I/ON").

3. Lås grebet på højtrykspistolen op.

4. Tryk på grebet på højtrykspistolen.

krævede tryktrin vises på trykvisningen. Drift med vaskebørste BEMÆRK Lakskader Skader på overflader på grund af tilsmudset vaskebør- ste Kontroller, at vaskebørsten er uden smuds- eller andre partikler inden brugen. Obs Når der bruges vaskebørster, fungerer maskinen med lavtryk. Derfor kan der tilføjes rengøringsmiddel.

1. Sæt vaskebørsten ind i højtrykspistolen, og fastgør

den ved at dreje 90°. Drift med rengøringsmiddel FARE Manglende overholdelse af sikkerhedsdatabladet Alvorlige sundhedsskader på grund af ukorrekt anven- delse af rengøringsmidlet Overhold sikkerhedsdatabladet fra rengøringsmiddel- producenten, specielt henvisningerne vedr. personligt beskyttelsesudstyr. Obs Rengøringsmidlet kan kun tilsættes ved lavtryk. Obs KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vo- res informationsblade til rengøringsmidlerne.

3. Rengøringsmiddeltanken gå i hak i maskinen.

på højtrykspistolen. Under driften tilsættes rengøringsmiddelopløsnin- gen til vandstrålen.

6. Brug skumdysen efter valg.

a Forbind skumdysen med rengøringsmiddelfla- sken. Figur K b Sæt skumdysen ind i højtrykspistolen, og fastgør den ved at dreje 90°. Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel

1. Skyl maskinen ca. 30 sekunder med rent vand.

Afbrydelse af driften

1. Slip grebet på højtrykspistolen.

Hvis grebet slippes, frakobles maskinen. Højtrykket i systemet bevares.

2. Lås grebet på højtrykspistolen.

3. Sæt højtrykspistol med strålerør i parkeringspositi-

4. Sluk maskinen "0/OFF" ved arbejdspauser over 5

minutter. Afslutning af driften 몇 FORSIGTIG Tryk i systemet Kvæstelser på grund af vand, der trænger ud ukontrol- leret under højtryk Højtryksslangen må kun afbrydes fra højtrykspistolen eller maskinen, når der ikke er tryk i systemet.

1. Slip grebet på højtrykspistolen.

3. Tryk på grebet på højtrykspistolen i 30 sekunder.

Det tryk, der er tilbage i systemet, reduceres.

4. Slip grebet på højtrykspistolen.

5. Lås grebet på højtrykspistolen.

6. Afbryd maskinen fra vandforsyningen.

7. Sluk maskinen "0/OFF".

8. Træk netstikket ud af stikkontakten.

Transport 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten. Bær maskinen

1. Tryk transportgrebet ud, indtil man kan høre, at det

2. Træk maskinen i transportgrebet.

Transporter maskinen i køretøj

1. Tøm rengøringsmiddeltanken.

2. Maskinen sikres mod at blive forskubbet eller vælte.

Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring. Opbevaring af maskinen

1. Stil maskinen på en jævn flade.

2. Adskil strålerøret fra højtrykspistolen.

3. Tryk på afbryderen på højtrykspistolen, og adskil

højtryksslangen fra højtrykspistolen. SOFT Træoverflader, cykler, sand- stensoverflader, rattanmøb- ler MIX Drift med rengøringsmiddel Visning Tryktrin Anbefales til f.eks.42 Dansk

4. Afbryd højtryksslangen fra maskinen.

5. Opbevar højtryksslangen på maskinen.

6. Pak nettilslutningsledning og tilbehør på maskinen

ned. Inden længere tids opbevaring skal der tages hensyn til yderligere henvisninger, se kapitel Pleje og vedligehol- delse. Frostbeskyttelse BEMÆRK Frostfare Apparater, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm apparat og tilbehør helt. Beskyt apparatet mod frost. Følgende skal være opfyldt: Maskinen er afbrudt fra vandforsyningen. Højtryksslangen er fjernet.

1. Tænd maskinen "I/ON".

2. Vent maks. 1 minut, til der ikke længere løber vand

ud ved højtrykstilslutningen.

4. Maskinen og alt udstyr skal opbevares i et frostsik-

kert rum. Pleje og vedligeholdelse FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen er vedligeholdelsesfri, dvs. at du ikke skal ud- føre regelmæssig vedligeholdelse. Rengør sien i vandtilslutningen BEMÆRK Beskadiget si i vandtilslutningen Beskadigelse af maskinen på grund af vandforurening Kontroller sien for skader, inden den sættes ind i vand- tilslutningen. Rengør ved behov sien i vandtilslutningen.

1. Fjern koblingen fra vandtilslutningen.

2. Træk sien ud med en fladtang.

4. Sæt sien ind i vandtilslutningen.

Rengør rengøringsmiddelfiltret Rengør rengøringsmiddelfiltret inden længere tids op- bevaring.

1. Træk filteret af sugeslangen til rengøringsmiddel.

2. Rengør filtret under rindende vand.

Figur N Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen kører ikke

1. Tryk på grebet på højtrykspistolen.

2. Kontrollér, om den angivne spænding på typeskiltet

Trykket i maskinen opbygges ikke Vandtilførslen er for lav

1. Åbn vandhanen helt.

2. Kontrollér, at vandtilløbet har tilstrækkelig transport-

mængde. Sien i vandtilslutningen er tilsmudset.

1. Træk sien i vandtilslutningen ud med en fladtang.

2. Rengør sien under rindende vand.

Der er luft i maskinen.

a Tænd maskinen uden tilsluttet strålerør i maks. 2 minutter. b Tryk på højtrykspistolen, og vent, til der kommer vand ud uden bobler ved højtrykspistolen. c Tilslut strålerøret. Kraftige tryksvingninger

1. Rengør højtryksdysen:

a Fjern smuds fra dysehullet med en nål. b Skyl højtryksdysen forfra med vand.

2. Kontroller vandindløbsmængden.

1. En lille utæthed på maskinen er tekniske betinget.

Send bud efter den autoriserede kundeservice ved stor utæthed. Rengøringsmidlet suges ikke ind

1. Anvend Vario Power-strålerøret og drej til "MIX".

2. Rengør filteret på sugeslangen for rengøringsmid-

knæk. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tekniske data Elektrisk tilslutning Spænding V 220-240 Fase ~ 1 Frekvens Hz 50-60 Strømforbrug A 6 Kapslingsklasse IPX5 Beskyttelsesklasse II Netsikring (træg) A 10 Vandtilslutning Tilløbstryk (maks.) MPa 1,2 Tilløbstemperatur (maks.) °C 40 Tilløbsmængde (min.) l/min 8 Effektdata maskine Driftstryk MPa 8 Maks. tilladt tryk MPa 12 Transportmængde, vand l/min 5,5 Transportmængde maks. l/min 6,3 Transportmængde, rengørings- middel l/min 0,3Norsk 43 Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.676-xxx Relevante EU-direktiver 2000/14/EF 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU Anvendte harmoniserede standarder EN 50581 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) Målt: 87 Garanteret: 90 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01 Indhold Generelle merknader Les denne oversettelsen av den origina- le driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier. KÄRCHER Home & Garden-app KÄRCHER Home & Garden-appen inneholder: Informasjon om montering og igangkjøring Informasjon om bruksområder Tips og triks FAQ med detaljert feilsøkingshjelp Tilkobling til KÄRCHER Servicesenter Appen kan lastes ned her: Varemerke Google Play™ og Android™ er merker eller regis- trerte varemerker for Google Inc. Apple
