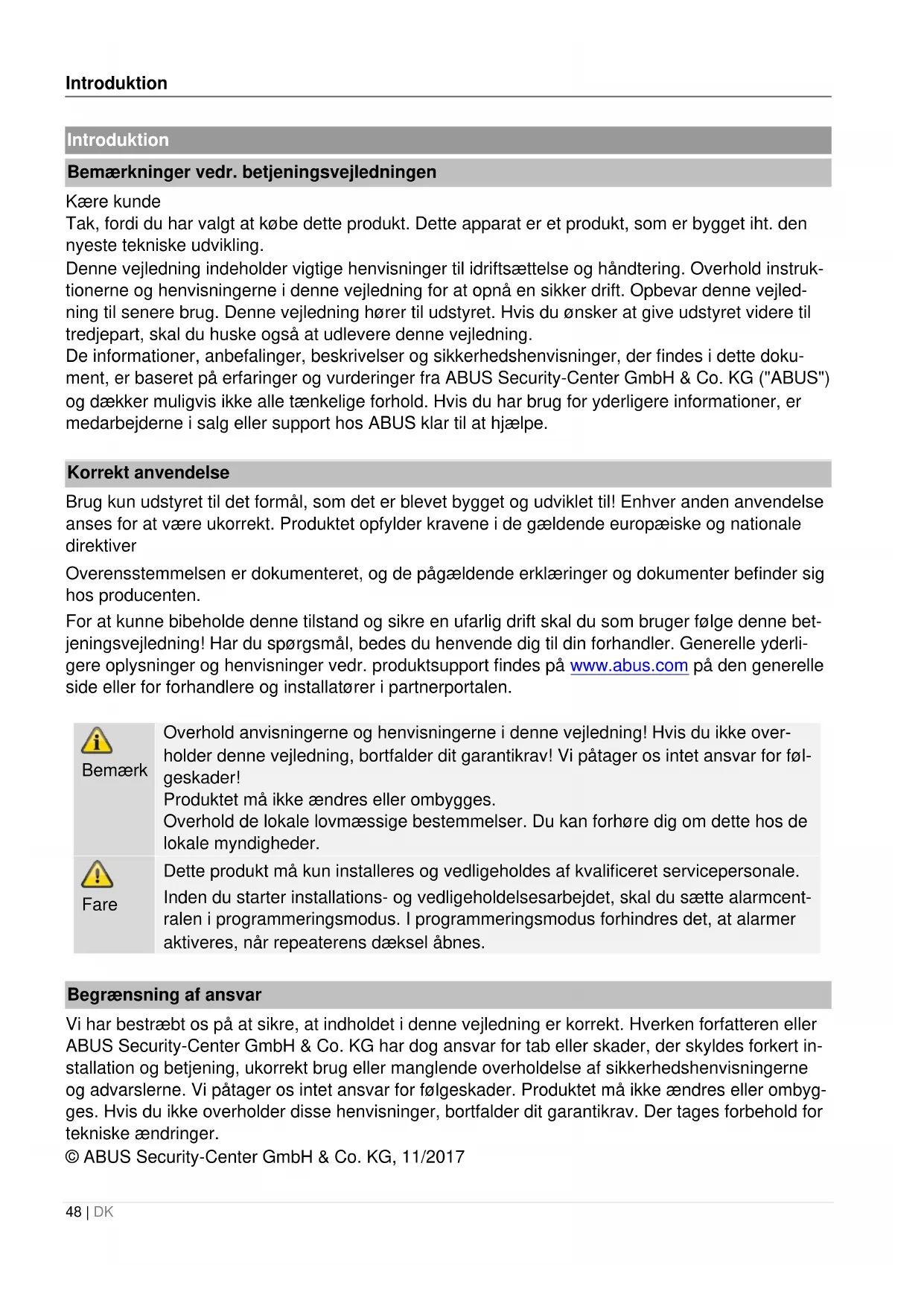

48 | DK Introduktion Bemærkninger vedr. betjeningsvejledningen Kære kunde Tak, fordi du har valgt at købe dette produkt. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling. Denne vejledning indeholder vigtige henvisninger til idriftsættelse og håndtering. Overhold instruk- tionerne og henvisningerne i denne vejledning for at opnå en sikker drift. Opbevar denne vejled- ning til senere brug. Denne vejledning hører til udstyret. Hvis du ønsker at give udstyret videre til tredjepart, skal du huske også at udlevere denne vejledning. De informationer, anbefalinger, beskrivelser og sikkerhedshenvisninger, der findes i dette doku- ment, er baseret på erfaringer og vurderinger fra ABUS Security-Center GmbH & Co. KG ("ABUS") og dækker muligvis ikke alle tænkelige forhold. Hvis du har brug for yderligere informationer, er medarbejderne i salg eller support hos ABUS klar til at hjælpe. Korrekt anvendelse Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden anvendelse anses for at være ukorrekt. Produktet opfylder kravene i de gældende europæiske og nationale direktiver Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos producenten. For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne bet- jeningsvejledning! Har du spørgsmål, bedes du henvende dig til din forhandler. Generelle yderli- gere oplysninger og henvisninger vedr. produktsupport findes på www.abus.com på den generelle side eller for forhandlere og installatører i partnerportalen.

Bemærk Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke over- holder denne vejledning, bortfalder dit garantikrav! Vi påtager os intet ansvar for føl- geskader! Produktet må ikke ændres eller ombygges. Overhold de lokale lovmæssige bestemmelser. Du kan forhøre dig om dette hos de lokale myndigheder.

Fare Dette produkt må kun installeres og vedligeholdes af kvalificeret servicepersonale. Inden du starter installations- og vedligeholdelsesarbejdet, skal du sætte alarmcent- ralen i programmeringsmodus. I programmeringsmodus forhindres det, at alarmer aktiveres, når repeaterens dæksel åbnes.

Begrænsning af ansvar Vi har bestræbt os på at sikre, at indholdet i denne vejledning er korrekt. Hverken forfatteren eller ABUS Security-Center GmbH & Co. KG har dog ansvar for tab eller skader, der skyldes forkert in- stallation og betjening, ukorrekt brug eller manglende overholdelse af sikkerhedshenvisningerne og advarslerne. Vi påtager os intet ansvar for følgeskader. Produktet må ikke ændres eller ombyg- ges. Hvis du ikke overholder disse henvisninger, bortfalder dit garantikrav. Der tages forbehold for tekniske ændringer. © ABUS Security-Center GmbH & Co. KG, 11/2017Sikkerhedsanvisninger

49 | DK Sikkerhedsanvisninger Symbolforklaring Der anvendes følgende symboler i vejledningen og på udstyret: Symbol Signalord Betydning

Fare Advarsel mod fare for kvæstelser eller for dit helbred som følge af elektrisk spænding.

Vigtigt Advarsler om mulige skader på udstyret/tilbehøret.

Bemærk Bemærkninger om vigtige informationer.

EU-direktivet WEEE 2012/19/EU regulerer korrekt tilbageta- gelse, behandling og genanvendelse af brugte elektronikappara- ter. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra hushold- ningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genan- vendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø over- holdes ved genanvendelse af produktet.

Fare Sørg for at holde emballage og smådele væk fra børn – Fare for kvælning! Inden anvendelsen af udstyret skal al emballage fjernes.

Fare Fare Udstyret forsynes med jævnspænding via et batteri. For at garantere en lang le- vetid og undgå brande og kvæstelser skal du overholde følgende henvisninger: Batteriet må ikke bortskaffes med husholdningsaffaldet Batteriet må ikke udsættes direkte for en varmekilde eller sollys og må ikke op- bevares på et sted med meget høj temperatur. Batteriet må ikke brændes. Batteriet må ikke komme i berøring med vand. Batteriet må ikke skilles ad, stikkes i eller beskadiges. Batterikontakterne må ikke kortsluttes. Batteriet skal opbevares utilgængeligt for små børn. Batteriet er ikke genopladeligt.

50 | DK 1x smal trådløs Secvest åbningsføler 1x batteri type CR2, lithium 2x underlagsplader til magnet 2x underlagsplader til føler 1x skrue med linsehoved til fastgørelse af sensorens overdel 4x skruer med linsehoved til montering 1x Installationsvejledning Tekniske data Produktnavn Secvest smal trådløs åbningsføler Artikelnummer FUMK50031W Kompatibelt udstyr 868-MHz kortbølgemodtager fra ABUS Miljøklasse II (EN 50131-1 + A1:2009 §7) Beskyttelsesklasse, IP beskyttelsesklasse IP34 (indendørs, i monteret tilstand) IP=International Protection eller Ingress Protection (beskyttelse mod indtrængende personer) 3 = værktøjer og tråde 4 = vandstænk Driftstemperatur -10 °C til +55 °C Luftfugtighed, maks. gennemsnitlig relativ fugtighed ca. 75 %, ikke-duggende Husmateriale PC/ABS Mål sensor 19 x 103 x 24 mm (BxHxD) Mål magnet 12 x 55 x 12 mm (BxHxD) Vægt sensor 40 g (med batteri) 30 g uden batteri, 10 g batteri alene Vægt magnet 10 g Sikkerhedsgrad 2 (EN 50131-1 + A1:2009 §6) Sabotageovervågning

Sabotagesikkerhed iht. EN50131-2-6 §4.5 Displays 1 LED Signalering af en aktivering, til indlæring via infrarød Tilslutninger Bro til deaktivering af forreste LED Stikterminal Type af strømforsyning Type C (EN50131-1 §9 og EN50131-6 §4.1) Spændingsforsyningen er i overensstemmelse med EN50131- 1:2006+A1:2009 9.2 og EN50131-6 ved korrekt installation i forbin- delse med Secvest FUAA50xxx Strømforbrug / energifor- brug 3 µA hvilestrøm 35 mA maks. Driftsspænding 3 V DC Batteritype 1x CR2 batteri, 3 V, lithium LiMn02Funktionsprincip og funktioner

51 | DK Reservebatteri FU2990 Batterilevetid > 2 år typisk Batteriets under- spændings-tærskelværdi 2,4 V Fejl "Tomt batteri" ved <2,4 V Spændingsovervågning I drift overvåges batteriets spænding. Hvis spændingstærsklen på 2,4 V underskrides, sendes der en fejlmelding til alarmcentralen, og brugeren informeres. Driftsfrekvens, trådløs 868,6625 MHz kortbølge Effekt, trådløs maks. 10 mW Rækkevidde, trådløs maks. 500 m rækkevidde fri luft Ca. 30 m i bygningen (afhængigt af byggestrukturen) Detektionsmåde Reed-kontakt som sensor for magnetfelt Standarder for indbruds- og overfaldsanlæg Indtrækningsstandard: EN 50131-2-6; Certificeringsorgan: Telefa- kering Overensstemmelse Tredjepartskontrollen af overensstemmelserne er gennemført af Telefication. EU-direktiver RED: 2014/53/EU EMC: 2014/30/EU RoHS: 2011/65/EU WEEE: 2012/19/EU ErP: 2009/125/EU Lavspænding: 2014/35/EU Generel sikkerhed: 2001/95/EF Generelt Dette produkt skal installeres af en kvalificeret servicetekniker.

Funktionsprincip og funktioner Generelt FUMK50031W er en trådløs åbningsføler til døre og vinduer. Den er konstrueret til at arbejde sam- men med 868-MHz kortbølgemodtagere fra ABUS. FUMK50031W består af to komponenter: sen- sor (normalt monteret på dørramme eller vinduesramme) og magnet. Når døren eller vinduet åb- nes, adskilles de to komponenter. Denne information overføres til den enkelte alarmcentral eller til modtagerens komponent. Derefter udløses den pågældende alarm. Vigtigste egenskaber slank udformning til steder, hvor pladsen er særlig trang Sabotageovervågning detekterer pålideligt, at vinduer og døre åbnes dæksel- samt væg-sabotagekontakt magnet kan monteres til højre eller venstre Enkel installation stor rækkevidde Supervision stødfast konstruktion Overvågning af spændingen Kompatibelt udstyr Den smalle trådløse Secvest åbningsføler FUMK50031W er kompatibel med:Funktionsprincip og funktioner

Fare Bemærk Denne tabel viser fjernelses-/tilnærmelsesafstanden mellem sensor og magnet til aktivering/deaktivering af alarmtilstanden. Kun bevægelsen i den specificerede akse registreres, hvorved sensor og mag- net i de to andre er positioneret optimalt. Overflade Tilstand Afstand (mm)

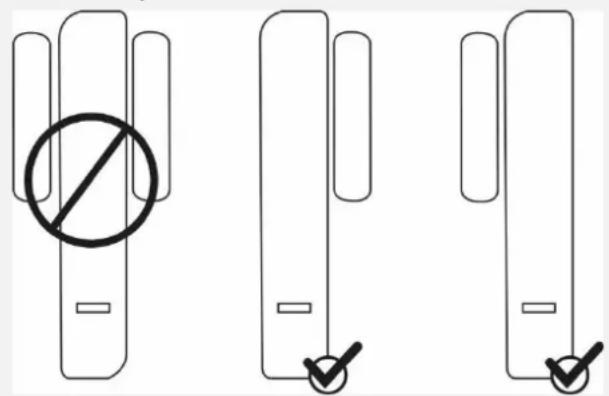

53 | DK Montering Trin 1: Valg af monteringssted til føleren Vælg et monteringssted, der: ligger inden for alarmcentralens eller den trådløse modtagers trådløse rækkevidde (maks. 500 m i fri luft)

Bemærk Inden installationen skal følerens trådløse signalstyrke på alarmcentralens installati- onssted testes med testboksen. Den trådløse rækkevidde kan formindskes, hvis sensoren monteres på eller i nærheden af en metaloverflade.

Bemærk Føleren må ikke installeres på følgende steder: i en afstand under 1 m fra husets elektriske system eller til strømfordelere inde i metalhuse i nærheden af højspændingsapparater eller elektroniske apparater som com- putere, kopimaskiner eller andre trådløse apparater Sensoren skal monteres langt oppe, helst på den ubevægelige del af dør- eller vinduesrammen. På den måde sikres en konstant trådløs effekt under driften. Afstandsholderne, der følger med leveringen, kan monteres bag magneten eller sensoren. Føleren må ikke installeres på siden, hvor hængslerne sidder. Sensoren og magneten kan også placeres over for hinanden under forudsætning af, at: Pilene på sensorens og magnetens bagplader er justeret i forhold til hinanden Den maksimale afstand mellem frontpladerne ikke er større end 10 mm ved montering på metaloverflader og ikke større end 15 mm ved montering på ikke-metaloverflader.

Bemærk Magneten kan monteres til højre eller venstre for sensoren.

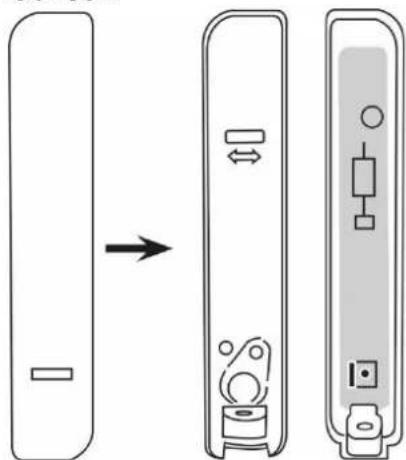

Trin 2: Åbn dækslet på sensoren og magneten Løsn skruen på undersiden af sensoren, og åbn dækslet. Brug en passende kærvskruetrækker, og åbn magnetens afdækningMontering

Trin 3: Monter føleren på døren eller vinduet

Bemærk Som vægafrivningskontakt bruges et formstykke i bagpanelets udsparing. Dette formstykke skal fastgøres på væggen med en skrue. Hvis dette ikke sker, er sabotageregistreringen for væggen deaktiveret ved vægafri- vning.

Fare Ved montering uden vægafrivning kan føleren blive revet af, uden at der udløses en sabotagealarm. Desuden mister føleren dermed sin tilladelse til sikkerhedsgrad 2. For at hindre det skal sabotagemekanismen fastgøres til væggen. Ved et forsøg på sabotage bryder den ud på de definerede brudsteder og registrerer en sabota- gealarm. Bryd ikke plastdelen ud. Placer sensoren og magneten på døren eller vinduet, og juster begge dele lodret. Marker fastgørelsespunkterne.

Bemærk Vær opmærksom på, at reed-kontakt og magnet skal befinde sig i nogenlunde samme højde. På indersiden af sensorhusets og magnethusets bageste del er der anbragt pile som hjælp. Bor hullerne svarende til skruernes diameter. Sæt de medfølgende skruer gennem sensorens og magnetens fastgørelseshuller. Drej skruerne ind. Du skal ikke stramme skruerne endnu. Justér atter sensoren og magneten lodret. Stram skruerne nu.Montering

Trin 4: Spændingsforsyning Læg batterierne ind i holderen, så polerne vender korrekt. Trin 5: Indlæring af føleren i alarmcentral eller modtagerkomponent

Bemærk I det følgende beskrives indlæringen direkte på Secvest alarmcentral FUAA50000. Til webbaseret indlæring og til indlæring på andre modtagere bedes du læse de re- levante kapitler i vejledningerne til disse komponenter. Tænd for alarmcentralen, hvis det ikke allerede er sket. Vælg: Programmeringsmodus -> Komponenter -> Føler-> Trådløse følere -> Tilføj/fjern føler Vælg en fri trådløs zone. Du får visningen "Aktiver følerens sabotagekontakt" Tryk på sabotageknappen. Føleren sender derefter et indlæringssignal til alarmcentralen. Alarmcentralen registrerer føleren. Hvis indlæringssignalet er modtaget af det trådløse alarmanlæg, udsender det en dobbelt- tone. Meddelelsen "Føler indlært på: zone 2xy" og den modtagne signalstyrke vises. Bekræft, at indlæringen er udført på alarmcentralen. Trin 6: Test af systemet Foretag en komplet test af systemet. Signalstyrke Programmeringsmodus -> Test -> Signalstyrker -> Føler Efter valget kan du se signalstyrkerne for alle følere på alarmcentralen. Detaljer fremgår af den re- levante vejledning til alarmcentralen eller den trådløse udvidelse. Gangtest Programmeringsmodus -> Test -> Gangtest Efter valget kan du vælge, om du vil teste alle systemets følere, følere i et delområde eller enkelte følere. Detaljer fremgår af den relevante vejledning til alarmcentralen eller den trådløse udvidelse. Tryk på sabotageknappen. Du får visningen "S" for sabotage. Åbn døren eller vinduet. Du får visningen "A" for alarm. Trin 7: Luk dækslet på sensoren og magneten Luk sensorens dæksel, og stram skruen på sensorens underside.Funktioner og visninger

56 | DK Luk magnetafdækningen. Magnetafdækningens overdel skal sidde helt fast på underdelen. Trin 8: Programmer alarmcentralen Tilpas zonetypen og zoneegenskaberne iht. kravene. Afslut programmeringsmodus på alarmcentralen. Systemet er nu parat. Funktioner og visninger Sådan fungerer LED'erne

Bemærk Fjern broen for at deaktivere den forreste LED.

Aktivér LED for at muliggøre indlæring via infrarød. Nogle produkter indlæres via infrarød (ikke trådløst). for at teste følerens funktion direkte på stedet Deaktivér LED for at øge sikkerheden for at forlænge batteriernes levetid Fejl- og sabotageovervågning Føleren overvåger kontinuerligt fejl- og sabotagetilstande og melder alle hændelser til alarmcentra- len. Følgende overvåges: Sabotagekontakt: Følerens sabotagekontakt overvåges kontinuerligt. Batterispænding: Føleren overvåger batterispændingen og melder fejl til alarmcentralen. Supervision Føleren sender kontinuerligt supervisions-meldinger til alarmcentralen Vedligeholdelse

Fare Inden du åbner sensorens dæksel, skal du kontrollere, at alarmcentralen er i pro- grammeringsmodus. Dette hindrer, at sabotagealarmen udløses. Test ved den rutinemæssige vedligeholdelse, at føleren fungerer ordentligt. Kontroller sabotagekontakten. Kontroller, at føleren fungerer ved at åbne og lukke døren eller vinduet. Rengør føleren efter behov. Udskift batterierne hvert andet år, eller når alarmcentralen viser "Tomt batteri føler". Den batteri- type, der skal bruges som erstatning, findes i de Tekniske data.

Bemærk Når du har taget det gamle batteri ud, skal du vente 30 sekunder, inden du sætter det nye i. Sådan udskifter du batterierne: Sæt alarmcentralen i programmeringsmodus. Løsn skruen på sensorafdækningen, og åbn dækslet. Tag batteriet ud. Vent 30 sekunder, inden du sætter det nye batteri i. Luk dækslet, stram holdeskruerne til dækslet.Garanti

Bemærk ABUS-produkter er udviklet og produceret med største grundighed og kontrolle- ret efter gældende forskrifter. Garantien omfatter udelukkende fejl og mangler, som skyldes materiale- eller produktionsfejl på salgstidspunktet. Hvis der kan dokumenteres en materiale- eller produktionsfejl, repareres eller erstattes modulet efter garantiyderens skøn. Garantien ophører i disse tilfælde med udløbet af den oprindelige garantiperi- ode på 2 år. Der kan ikke stilles yderligere krav. ABUS hæfter ikke for mangler eller skader, som er opstået som følge af udefra- kommende påvirkninger (f.eks. transport, vold, fejlbetjening), ukorrekt anven- delse, normalt slid eller manglende overholdelse af denne vejledning. I tilfælde af garantikrav skal den originale kvittering med salgsdato og en kort skriftlig fejlbeskrivelse vedlægges det pågældende defekte produkt. Hvis føleren har en fejl, som var til stede allerede før købet, skal du henvende dig direkte til forhandleren inden for de første to år.

Bortskaffelse Bortskaf udstyret iht. EU-direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr – WEEE (Waste from Electrical and Electronic Equipment). Hvis du har spørgsmål, bedes du henvende dig til de kommunale myndigheder, der er ansvarlige for bortskaffelse. Du kan få oplysninger om indsamlingssteder til dine gamle apparater hos f.eks. de lokale myndigheder, de lokale genbrugsstationer eller hos din forhandler. Overensstemmelseserklæring Hermed erklærer ABUS Security-Center, at radioudstyrstypen FUMK50031W er i overensstem- melse med RED-direktivet 2014/53/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com Artikelsøgning > FUMK50031W > Downloads Overensstemmelseserklæringen kan også rekvireres på følgende adresse: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing TYSKLANDFUMK50031W
