ENGLISH

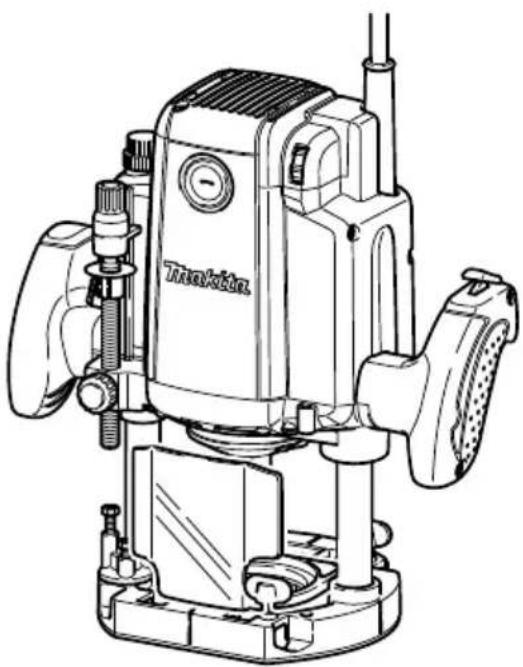

	Explanation of general view
1. Adjusting knob	22. Fine adjusting screw	40. Clamping screw (C)
2. Lock lever	23. Clamping screw (B)	41. Trimmer guide
3. Stopper pole setting nut	24. Clamping screw (A)	42. Guide roller
4. Fast-feed button	25. Guide holder	43. Dust nozzle

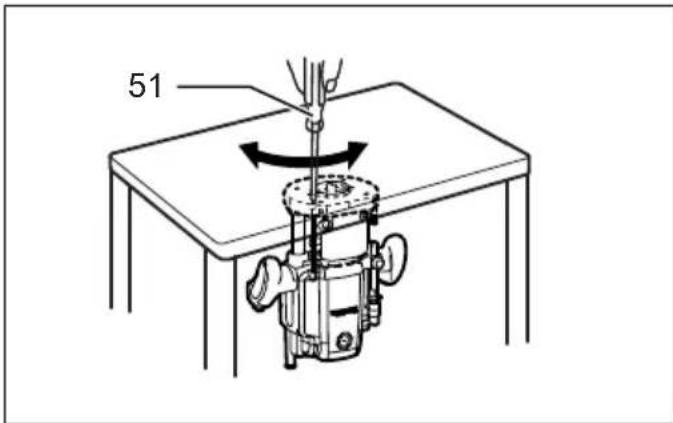

5. Adjusting bolt	26. More than 15 mm	44. Clamping screw
6. Stopper block	27. Wood	45. Flat washer 6

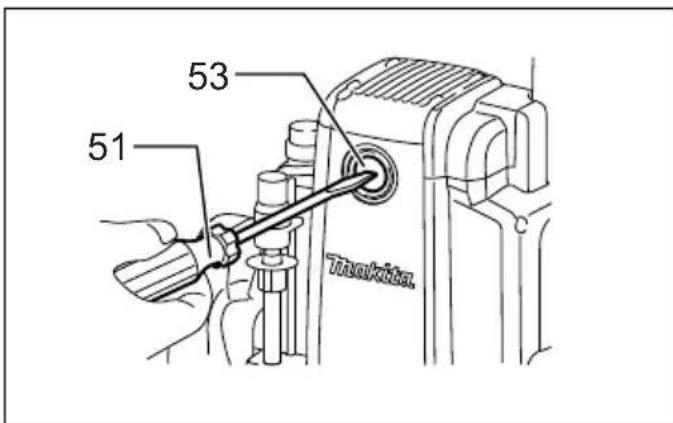

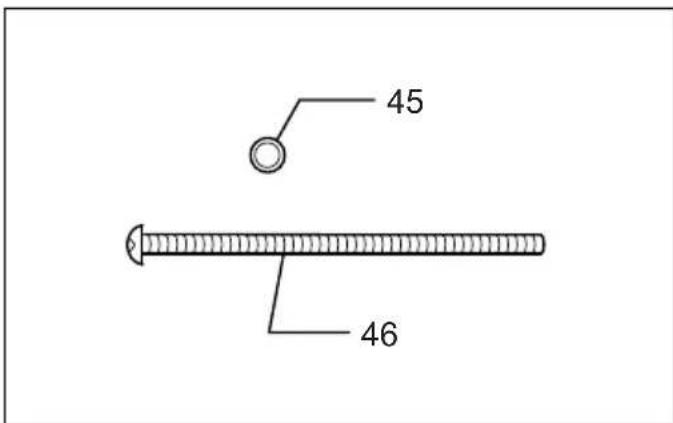

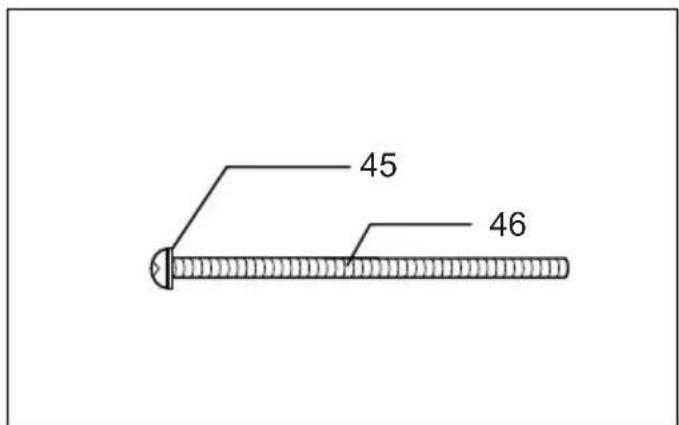

7. Depth pointer	28. Screws	46. Screw M6 x 135
8. Stopper pole	29. Movable	47. Hole
9. Nylon nut	30. When set to minimum opening	48. Threaded part in the motor
10. Adjusting bolt	width	bracket
11. Lock button	31. When set to maximum opening	49. Inside of the screw hole in the tool
12. Switch trigger	width	base
13. Speed adjusting dial	32. Template guide	50. Threaded part in the motor
14. Lamp	33. Lock plate	bracket
15. Shaft lock	34. Bit	51. Screwdriver
16. Wrench	35. Base	52. Limit mark

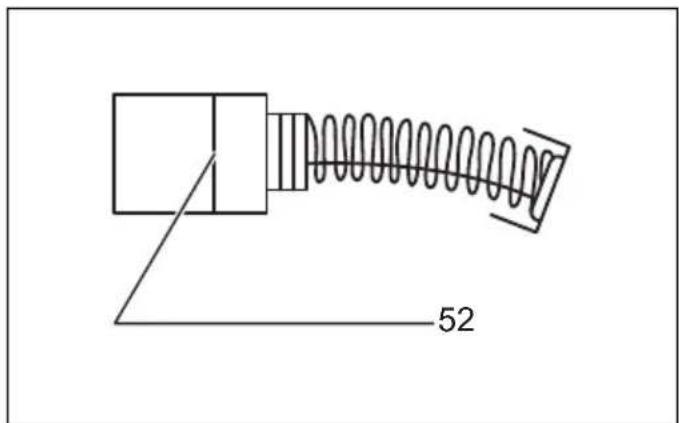

17. Workpiece	36. Templet	53. Brush holder cap

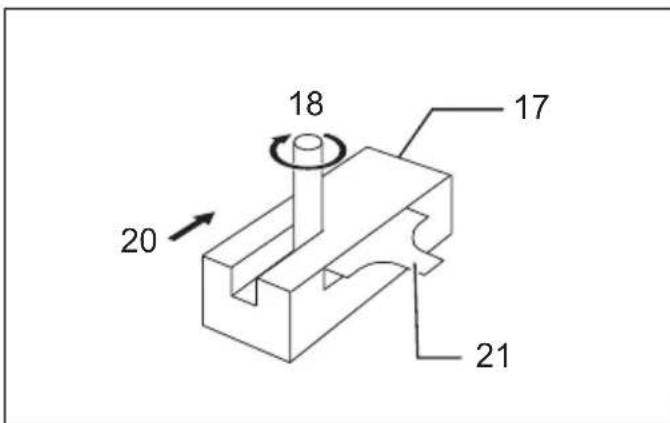

18. Bit revolving direction	37. Distance (X)
19. View from the top of the tool	38. Outside diameter of the templet
20. Feed direction	guide
21. Straight guide	39. Guide holder

SPECIFICATIONS

Model	RP1800/ RP1800F	RP1801/ RP1801F	RP2300FC RP	2301FC
Collet chuck capacity 12 mm or 1/2"
Plunge capacity 0 - 70 mm
No load speed (min-1) 22,000 9,000	0 - 22,000
Overall length 312 mm
Net weight	6.0 kg		6.1 kg
Safety class	☐ /II

Forklaring til generel oversigt

1. Justeringsknap	20. Fremførselsretning	38. Udvendig diameter på kopiringen
2. Låsehändtag	21. Parallelanslag	39. Anslagsholder
3. Indstellingsmøtrik til anslagsstang	22. Finjusteringsskrue	40. Fastgørelsseskrue (C)
4. Hurtig-indstellingsknap	23. Fastgørelssesskrue (B)	41. Rulleanslag
5. Justeringsbolt	24. Fastgørelssesskrue (A)	42. Anslagsrulle
6. Anslagsblok	25. Anslagsholder	43. Støvdyse
7. Dybdeangiver	26. Mere end 15 mm	44. Fastgørelssesskrue
8. Anslagsstang	27. Træ	45. Underlagsskive 6
9. Nylonmøtrik	28. Skruer	46. Skrue M6 x 135
10. Justeringsbolt	29. Indstillig	47. Hul
11. Låseknap	30. Når sat til minimum abningsvidde	48. Gevinddel i motorholderen
12. Afbryderkontakt	31. Når sat til maksimum abningsvidde	49. Indersiden af skruehullet i værktøjets basis.
13. Drejeknap til hastighedsjustering
14. Lampe	32. Kopiring	50. Gevinddel i motorholderen
15. Spindellås	33. Sikringsblik	51. Skruetrækker
16. Skruenøgle	34. Fræseværktøj	52. Slidgræanse
17. Arbejdsemne	35. Basis	53. Kulholderdæksel
18. Fræseværktøjets omløbsretning	36. Skabelon
19. Set ovenfra	37. Afstand (X)

SPECIFICATIONER

Model	RP1800/ RP1800F	RP1801/ RP1801F	RP2300FC RP	2301FC
Spændepatronens kapacitet 12 mm eiler 1/2"
Sænkekapacitet 0 - 70 mm
Hastighed uden belastning (min-1) 22.000	9.000 - 22.000
Længde i alt 312 mm
Nettovægt 6,0 kg	6,1 kg
Sikkerhedsklasse	#/II

• På grund af vores lobe forsknings- og udvikingsprogram kan specifikationerne heri ændres uten forudgående varsel.
  Bemerk: Specifikationerne kan variere fra land til land.
  Vægt i henvhold til EPTA-Procedure 01/2003

Tilsigtet anvendelse

ENE010-1

Varktojet er beregnet til kantfraesning og profilering af tra, plastic og lignende materialer.

Strømforsyning

ENF002-1

Værktøjbkr kun sluttes til en strømforsyning med den spænding, der er angivet pa mærkepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor ogsa sluttes til stikkontakter uten jord forbindelse.

SPECIFIKKE

LAD IKKE tryghed aller kendskap til produktet (på grund af gentagen brug) betyde, at du ikke strengt overholder sikkerhedsreglerne for overfræseren. Hvis værktøjet anvendes på usikker eller forkert vis, kan dukommen alvorligt til skade.

1. Hold maskiner i de isolerede gribebflader, nár du udfører arbejde, hvor skareværktøjet kan komme i kontakt med skjulte ledninger eller værktojets

egen ledning. Ved kontakt med en strømforende ledning bliver udsatte metaldele pa værktøj strømforende, hvorved operatoren kan fæ elektrisk stød.

1. Benyt skruetvinger erlen anden praktisk metode til at fastgore og understotte arbejdsemnet pa et solidt underlag. Hvis du holder emnet i handen ellern mod kroppen, bliver det ustabilit, og du risikerer at miste kontrollen over det.
2. Bae horevaern ved laengerevarende brug.
3. Handter fraseværktjerne yderst forsigtigt.
4. Efterse frasevarketoget omhyggeligt for revner eller beskadigelse for brugen. Udskift ojeblikkeligt revnede eller beskadigede frasevarktojer.
5. Undgå at skære i sm. Se after, og fjern alle sm fra arbejdsemnet for arbejdet.
6. Hold godt fast i værktoget med begge hænder.
7. Hold handerne på afstand af roterende dele.
8. Sorg for, at frasevaerktojet ikke har kontakt med arbejdsemnet, for der er tændt pa afbryderkontakten.
9. Lad værktøjet køre et stykke tid, før det benyttes pa et arbejdsemne. Se after vibration aller slinger,

der kan tyde pa, at fraseveerktoget er monteret forkert.

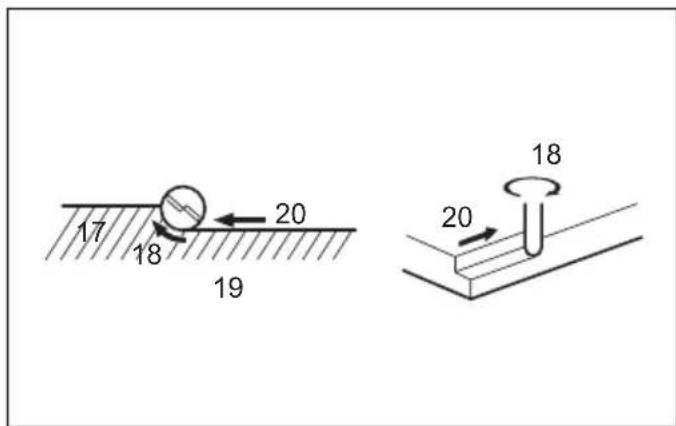

1. Vær opmaerkoms på fræseveerktøjets rotationsretning og fremførselsretningen.
2. Gå ikke fra værktøjet, mens det kører. Lad kun værktøjet køre, mens du holder det i hænderne.
3. Sluk altid for værktøjet, og vent, til frasevearktøjet er helt i ro, for du løfter værktøjet fra arbejdsemnet.
4. Berør ikke fræseværktøjet umiddelbart after brugen. Det kan=vare meget varmt og kan forårsage forbrændinger af huden.
5. Tilsmuds ikke værktøjets basis uforsigtigt med fortynder, benzin, olie eller lignende. Det kan forårsage revner i værktøjets basis.
6. Vær opmaerk som på, at der skal anvendes skær med den rigtige skaftdiameter, som passer til vaerktojets hastighed.
7. Nogle materialer indeholder kemikalier, som kan vare giftige. Undgå at indände støv eller at fæ det på huden. Følg sikkerhedsinstruktionerne fra leverandøren af materialerne.
8. Anvend altid korrekt stovmaske/ andedratsbeskyttelse til det materiale og formal, du arbejder med.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

MISBRUG aller manglende overholdelse af sikkerhedsreglerne i donne brugsanvisning kan medfrole alvorlig personskade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sorg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før du justerer værktøjet eller kontrollerer dets Funktion.

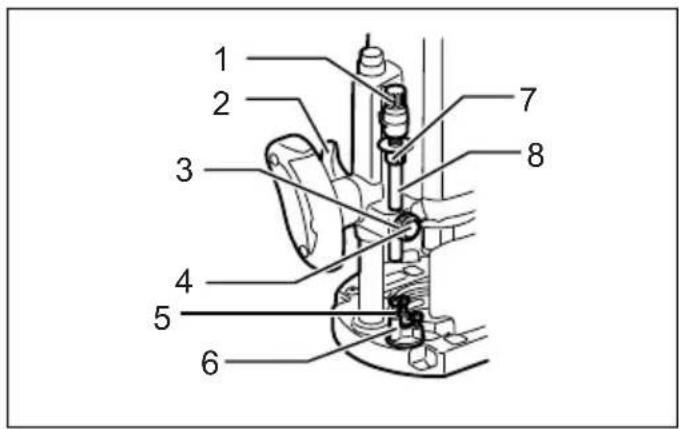

Indstilling af fræsedybden (Fig. 1)

Placer værktøj pat en plan overflade. Løsn
lasehandtaget og sænk værktøjshuset indtil
fræseværktøj tet lige akkurat rører ved det plane underlag.
Spænd lasehandtaget til for at lase værktøjshuset fast.
Drej anslagsstangens indstellingsmørrik mod urets retning.
Sænk anslagsstangen indtil den rører ved den
justeringsbolten. Juster dybdeangiveren ind pa 0
gradangivelsen. Fræsedybden angives pa skalaen med
dybdeangiveren.

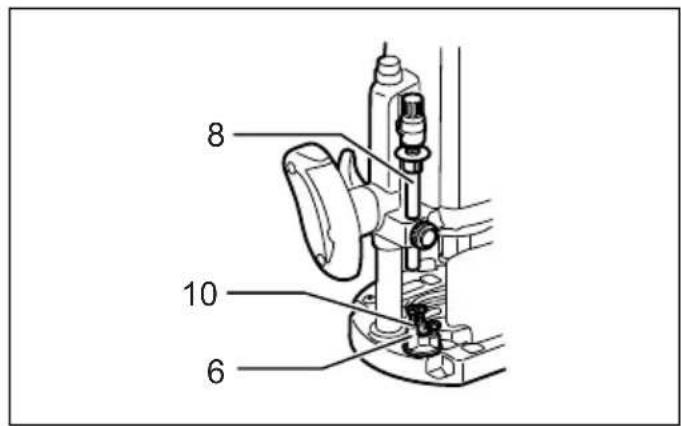

Mens du trykker pa hurtig-indstellingsknappen, skal du hæve anslagsstangen, indtil den ønskede fræsedybde er opnæt. Du kan finindstille dybden ved at dreje pa justeringsknappen (1 mm pr. omdrejning).

Ved at dreje på anslagsstangens indstellingsmøtrik kan du fastgore anslagsstangen ordentlich.

Nu kan du opnă den forudbestemte fræsedybde ved at lɒsne lasehandtaget og derefter sænke værktjshuset, indtil anlagsstangen fær kontakt med anlagsblokkens justeringsbolt.

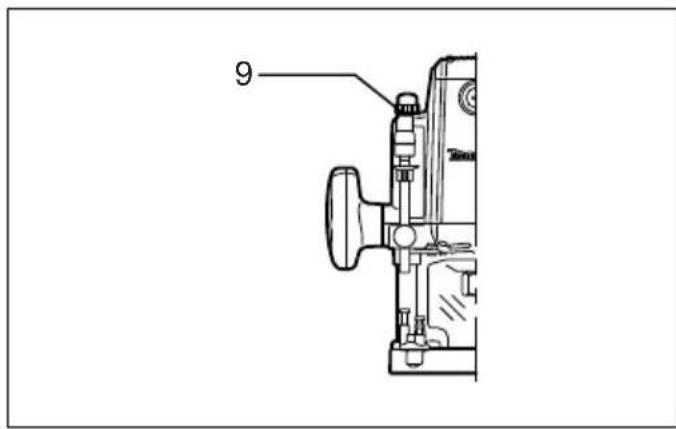

Nylonmøtrik (Fig. 2)

Værktjshusets øvre grænse kan justeres ved at dreje pø nylonmøtrikken.

FORSIGTIG:

• Undlad at saenke nylonmotrikken for meget.
  Fræsevaerktojetkommen til at stikke farligt langt ud.

Anslagsblok (Fig. 3)

Anlagsblokken har tre justeringsbolte, der hæves ellersøenkes 0,8 mm pr. drejning. Du kan nemt opnä treforskellige fræsedybder vha. disse justeringsbolte utden atomjustere anlagsstangen.

Juster den nederste bolt for at opnä den dybeste fræsedybde ved at følge metoden under Justering af fræsedybden.

Juster de to resterende bolte for at opnå mindre fræsedybder. Forskellene i højden på disse bolte svarer til forszellene i fræsedybderne.

Drej boltene med en skruetrækker aller en skruenøgle for at justere boltene. Anlagsblokken er øgså praktisk ved udforsel af tre bearbjdninger med stadig dybere dybdeindstillinger af fraeseværktøjet ved fraesning af dybe noter.

FORSIGTIG:

• Eftersom overdreven fraesedybde kan forarsage overbelastning af motoren, eller besvær med at kontrollere værktoget, bør fraesedybden ikke mere end 15mm ved en bearbjdning, nar der fræses noter med et 8mm diameter fraeseværktogj.
• Fræsedybden ved notfraesning med et fraeseværktj pa 20 mm i diameter bør ikke mere end 5 mm pr. bearbjdning.
• Derfor skal der ved ekstra dyb notbearbejdning gennemfores to ellre tre bearbjdninger med gradvist dybere fraesedyber.

Betjening af afbryderkontakten (Fig. 4)

FORSIGTIG:

• Før værktoget tilsluttes, skal du altid kontrollere, at afbryderkontakten reagerer korrekt og vender tilbage til OFF-stillingen, nr du slipper den.
• Sorg for, at spindellåsen er frigjort, inden kontaktent taendes.

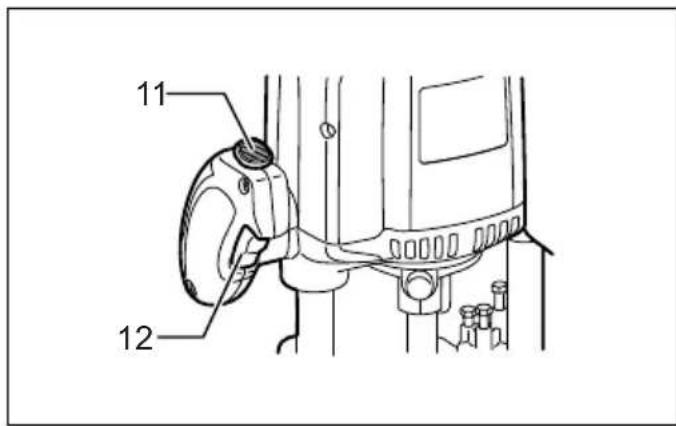

Værktøjet er udstyret med en sikringsknap for at forhindre, at afbryderkontakten trækkes op ved et uheld. Værktøjet startes ved at trykke sikringsknappen ind og trække i afbryderkontakten. Slip afbryderkontakten for at stoppe værktøjet.

Hvis værktøjet skal bruges i længere tid ad gangen, skal du trykke på afbryderkontakten og derefter trykke laseknappen ind. For at stoppe værktøjet skal du trække i afbryderkontakten, sādan at laseknappen automatisk gär tilbage. Slip derefter afbryderkontakten.

När du har sluppet afbryderkontakten, aktiveres aflasningsfunktionen for at forbindre, at afbryderkontakten trækkes ind.

FORSIGTIG:

• Hold godt fast i værktoget nár du slukker for det, sādan at du kan styre reaktionen.

Elektroniskfunctionalitet

Kun for model RP2300FC, RP2301FC

Styring af konstant hastighed

• Det er muligt at fæ en paen finish, fordi omdrejningshastigheden holdes kontant, øgså under belastning.
• Desuden reduceres strømmen til motoren, hvis belastningen af værktøjet overskrider den tilladelige værdi, for at beskytte motoren mod overophedning. Nár belastningen ingen bliver tilladelig, fungerer værktøjet som normalt.

Funktion til blod start

• Blod start, fordistartvibrationen daempes.

Drejeknap til hastighedsjustering

Kun for model RP2300FC, RP2301FC (Fig. 5)

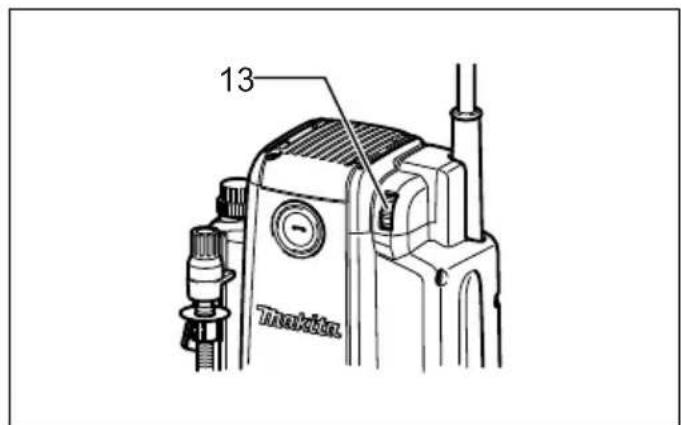

Værktjshastigheden kan ændres ved at dreje drejeknappen til hastighedsjustering hen pa en f nummerindstilling fra 1 til 6.

Der opnas en højere hastighed ved at dreje knappen mod tallet 6, og der opnas en lavere hastighed ved at dreje knappen i retning af tallet 1.

Dette giver mulighed for at vælge den ideelle hastighed for optimal bearbejdning, dvs. at hastigheden kan tilpasses nøjagtigt til materialet og fraeseværktøjets diameter.

Se i tabellen angaende forholdet mellem nummerindstillingerne pa drejeknappen og værktjets omtrentlige omdrejningshastighed.

Antal min	-1
1	9.000
2	1
3 14.000
4 17.000
5 20.000
6 22.000

FORSIGTIG:

• Hvis værktøjet anvendes i længere tid ved lav hastighed, overbelastes motoren, og det kan medføre funkientsfejl på værktøjet.
• Drejeknappen til hastighedsjustering kan kun drejes op til 6 og tilbage til 1. Prov ikke at tvinge den forbi 6 eller 1, da hastighedsjusteringen ellers kan gå i stykker.

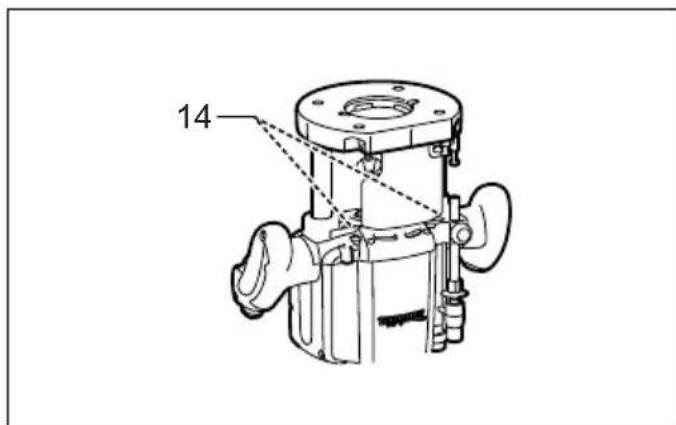

Taending af lamperne

Kun for model RP1800F, RP1801F, RP2300FC, RP2301FC (Fig. 6)

FORSIGTIG:

• Se/DDke direkte ind i lysetller lyskilden.

Træk i afbryderkontakten for at taende lampen. Lampen forbliver taendt, sa lange der trækkes i afbryderkontakten. Lampen slukkes 10 - 15 sekunder after, at afbryderkontakten slippes.

BEMAERK:

• Benyt en tør klud til at tørre snavs af lampens linse. Pas pågressive at ridse lampens linse, da det kan mindske lysstyrken.

MONTERING

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før du udforer nogen form for arbejde på værktøjet.

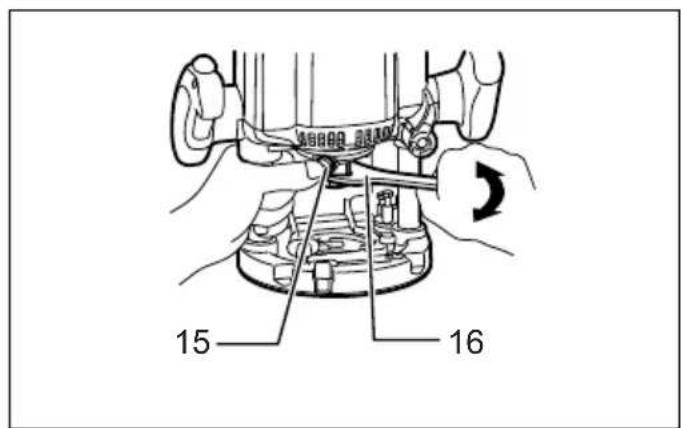

Montering og afmontering af fræseværktøjet (Fig. 7)

FORSIGTIG:

• Monté fræsevaerktojt ordentlich. Brug kun den skruenøgle, der blev leveret med værktjoet. Et Iost ell er overspaendt fræsevaerktoj kan vaere farligt.
• Brug altid en patron der passer til fraeseværktjets skaftdiameter.
• Stram/DD spændemotrikken ut at indsætte et fraeseveerktj erller installer fraeseveerktjer med sma skfter vha. en spaendepatronkrave. Ellers kan det medfrole, at spaendepatronen braekker.
• Brug kun overfraesevaerktjoer hvor den maksimale hastighed, der er angivet pa fraesevaerktoget, overstiger maksimale hastighed pa overfraeseren.

Saat fraeseværktøj hett ind i spændepatronen. Tryk pa spindellåsen for at holde spindlen stille og brug skruenøglen til at stramme spændemøtrikken ordentligt med. Nár der anwendes overfraeserværktøj mer ed mindre scaftdiameter, skal du først indsætte den rigtige spændepatronkrave ind i spændepatronen og derefter montere fraeseværktøj som beskrevet ovenfor.

Folg fremgangsmaden til montering i omvendt rækkefolge for at afmontere fraesevaerktojet. 0

BETJENING

FORSIGTIG:

• Inden anvendelse skal du altid sikre dig, at værktøjshuset automatisk stiger op til den øverste grænse, og at fraeseveerktøjet ikke rager ud fra værktøjets basis, nrå lasehandtaget løsnes.
• Inden anvendelse skal du altid sorge for, at spandeflektoren er korrekt installereret. (Fig. 8)

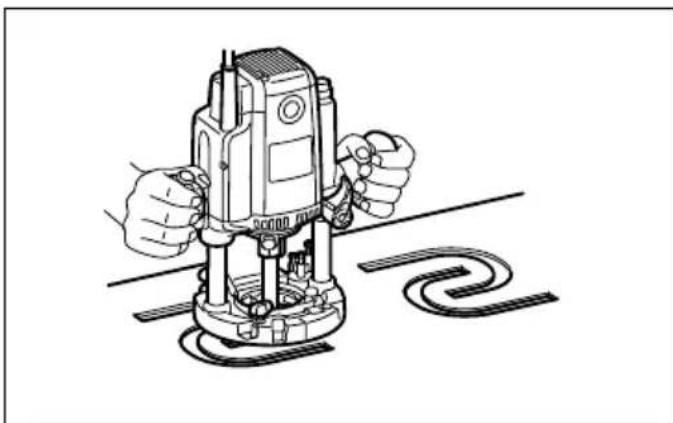

Anvend altid begge greb og hold ordentligt fast i værktøjet ved hjælp af begge greb under arbejde.

Placer værktøjets basis på det arbejdsemne, der skal skæres i,unden at fraeseværktøjet berører arbejdsemnet. Tænd derefter for værktøjet, og vent, indtil fraeseværktøjet nrfuld hastighed. Sænk værktogjshuset og før værktøjet jævnt fremad hemover arbejdsemnets overflade, mens værktøjets basis holdes sa det flugter, indtil arbejdet er fuldført.

Nár der skáres kanter, skal arbejdsemnets overflade være på venstre side af fraeseværktøjet i fremføringsretningen. (Fig. 9)

BEMAERK:

Hvis værktøjet fores for hurtigt frem giver det en fraesning af ringe kvalitet, eller der kan ske skade pa fraesevaerktøjet aller motoren. For langsom fremføring af værktøjet kan brænde aller skæmme fraesningen.

Den passende fremforselshastighed afhænger af fræseværktjets størrelse, arbejdsemnets art og fræsedybden. Før der begyndes fraesning på det eigentlige arbejdsemne, tilrådes det at lave en provefraesning på et stykke affaldstræ. Dette vil vise præcist, hvordan fraesningen vil se ud, somt gore det muligt at tjekke dimensionerne.
- Nár parallelanslaget eller rulleanslaget anvendes, skal du sorge for at montere det på hjore side i fremførselsretningen. Dette vil hjælpé med til, at det flugter med den,anden side af arbejdsemnet.(Fig.10)

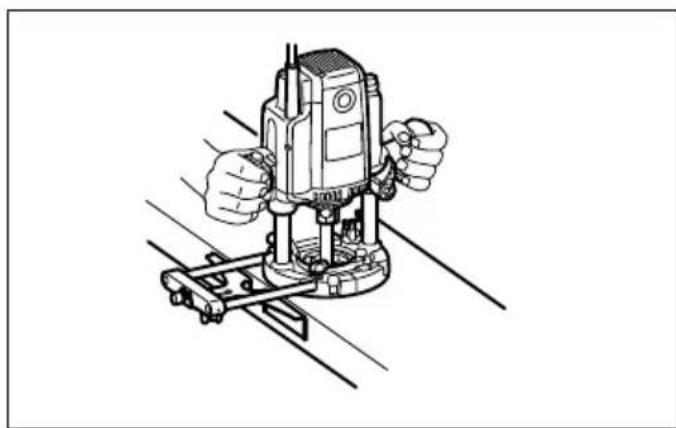

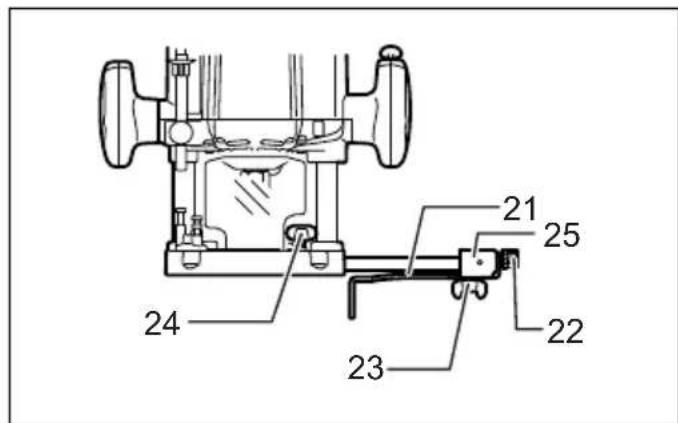

Parallelanslag (Fig. 11)

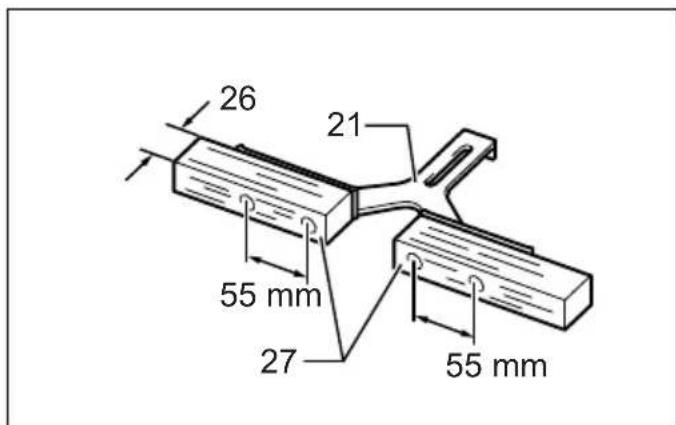

Parallelanslaget er effektiv til brug ved lige fræsninger,\ nár der affases eller laves riller.

Monter parallelanslaget på anslagsholderen med fastgorelsesskruen (B). Indsæt anslagsholderen i hullerne i værktøjets basis og spænd fastgorelsesskruen (A).
For at justere afstanden mellem fraseveerktog parallelanslaget skal du Iosne fastgorelsesskruen (B) og finjusteringsskruen (1,5 mm pr. omdrejning).Nar den onskeede afstand er fundet, spendes fastgorelsesskruen (B) for at holde parallelanslaget pa plads. (Fig. 12)
Der kan laves bredere parallelanslag after onskede mal vha. de practiske huller i anslaget til at bolte ekstra stykker tae pa. (Fig. 13)
Nár du anvender et fræsevaerktoj med en stor diameter, skal du montere traestykker pa parallelanslaget, der hare nytkelse pa mere end 15 mm for at forbindre, at fræsevaerktojet stoder ind i parallelanslaget

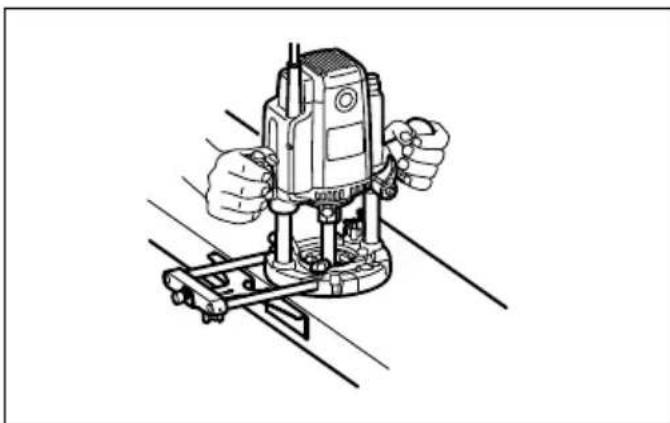

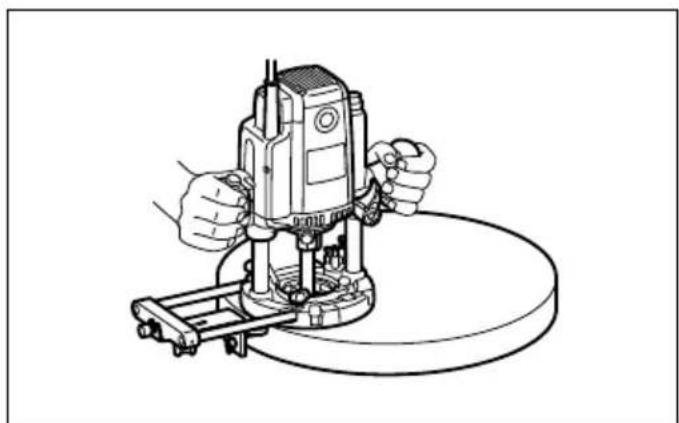

När der fræses, skal værktøj bevaeges sadan, at parallelanslaget flugter med sider på arbejdsemnet.
Hvis afstanden mellem sidén på arbejdsemnet og fræsepositionen er for bred til parallelanslaget, eller hvis sidén på arbejdsemnet ikke er lige, kan parallelanslaget ikke anwendes. I dette tilfælde spændes et lige braet godt fast til arbejdsemnet, hvorefter dette anwendes som anslag mod overfræserens basis. Fremør værktøjet i pilens retning. (Fig. 14)

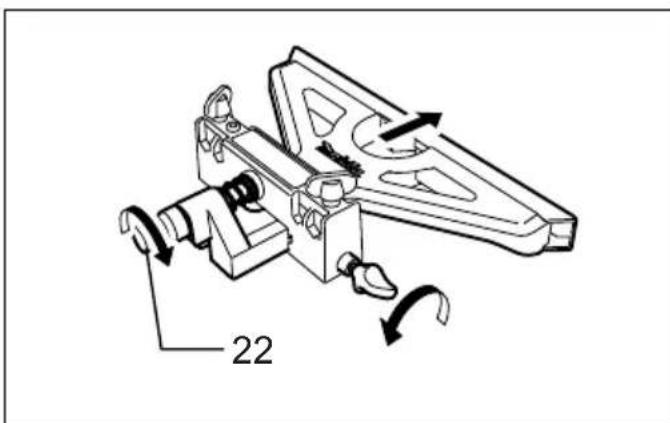

Parallelanslag til finjustering (tilbehør) (Fig. 15)

Nár overfræseren er monteret

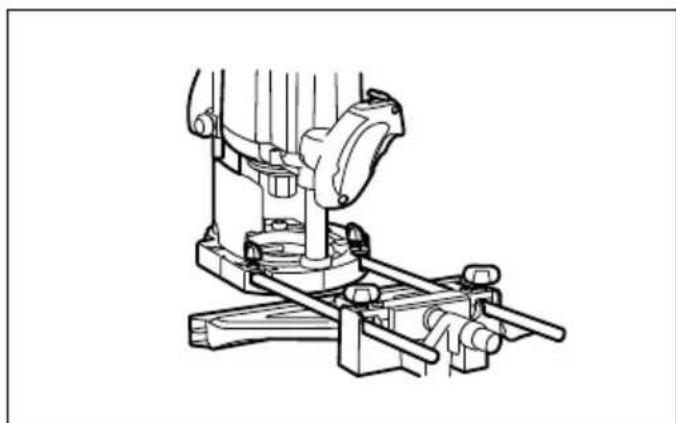

Sæt de to stænger (Stang 10) ind i anslagsholderens ydre monteringsåbninger og fastgør dem ved at stramme de to fastgørelsseskruer (M15 x 14 mm). Kontroller, at fløjmøtrikken (M6 x 50 mm) er skruet ned og skub derefter monteringsenheden på overfærserens basis ind på de to stænger (Stang 10), og stram fastgørelsseskruerne på basis til.

Finjusteringsfunktion til placering af fræseværktøj i forhold til parallelanslag (Fig. 16)

1. Løsn flojmøtrikken (M6 x 50 mm).
2. Positionen kan justeres ved at dreje pa fljojmotrikken (M10 x 52 mm) (en omdrejning justerer positionen med 1 mm).
3. När justeringen af positionen er gennemført, skal flojmtrikken (M6 x 50 mm) strammes, indtil den sidder fast.

Gradingen kan roteres saerskilt, sadan at gradenheden kan saettes til nul (0).

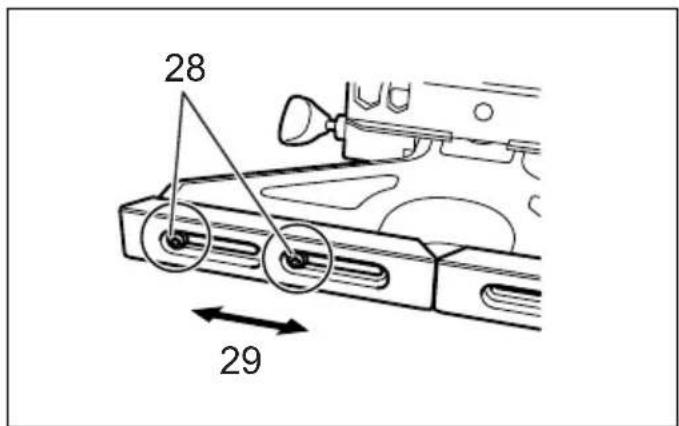

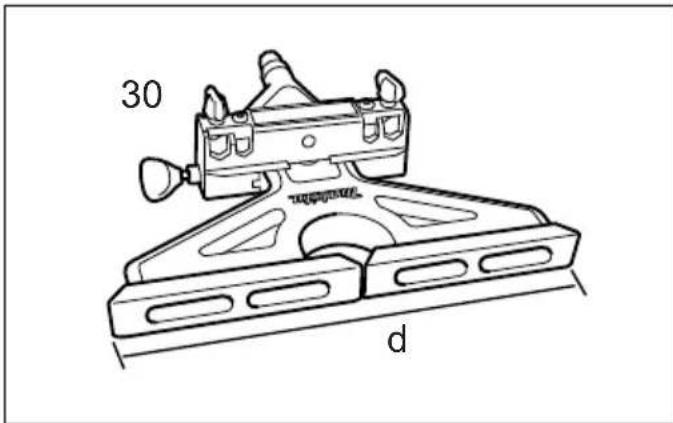

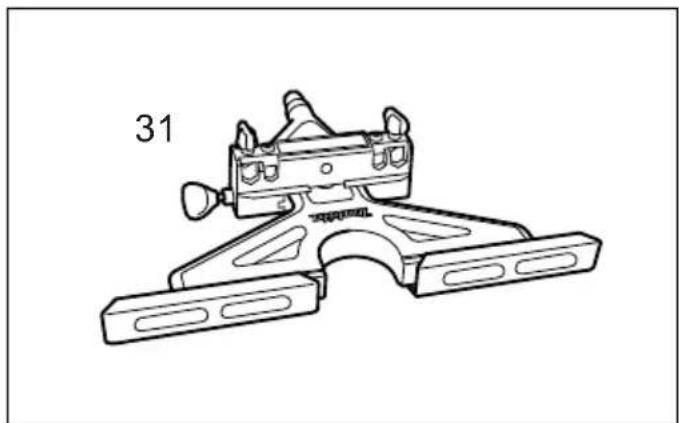

AEndring af styreskoens bredde

Løsn de skruer der er markeret med cirkler forændre bredden pa styreskoen i venstre og højre retning.

Stram skruerne ordentligt til afterndring af bredden.

AEndringsomradet for styreskoens bredde (d) er 280 mm til 350~mm (Fig.17-19)

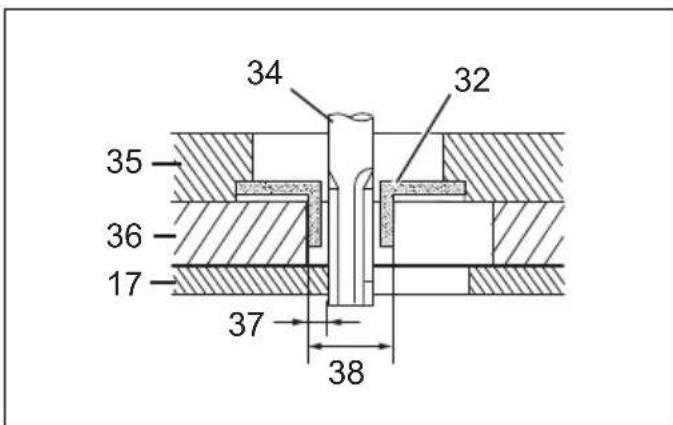

Kopiring (fas som tilbehør) (Fig. 20)

Kopiringen fungerer som en muffle, hvorigennem frasevearktojet passerer, hvorved overfraeseren kan benytttes til skabelonfraesning.

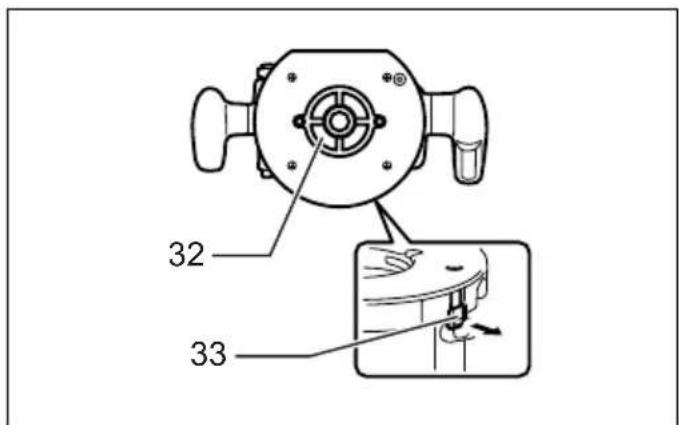

For at montere kopiringen skal du trække i sikringsbliksgrebet og indsætte kopiringen. (Fig. 21)

Monter skabelonen på arbejdsemnet. Placer værktøj pat skabelonen, og bevæg værktøjet således, at kopiringen glider langs med skabelonens kant. (Fig. 22)

BEMAERK:

Arbejdsemnet fraes i en lidt anden storrelse end skabelonen. Giv plads til afstanden (X) mellem fraseveerktog ydersiden af kopiringen. Afstanden (X) kan udregnes ved hjaelp af falgende ligning: Afstand (X) = (udvendig diameter pa kopiringen - fraseveerktjets diameter)/2

Rulleanslag (fas som tilbehør) (Fig. 23)

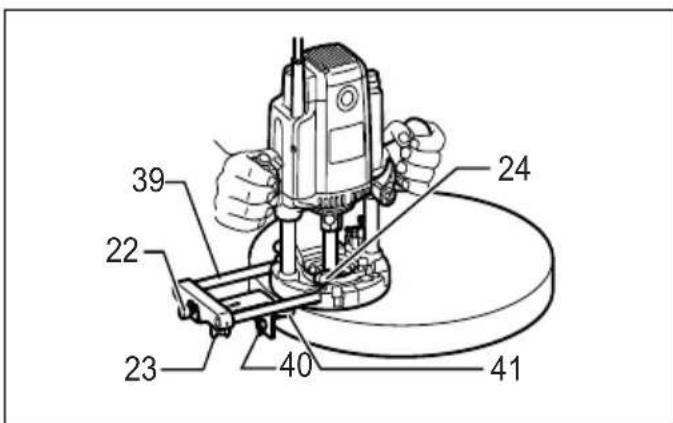

Beskæring, runde skæringer i finer til møbler og lignende kan n empt udfores med rulleanslaget. Anlagsrullen fofger kurven og sikrer et fint sinit.

Monter rulleanslaget pa anslagsholderen med fastgorelsesskruen (B). Indsæt anslagsholderen i hullerne i værktjets basis og spænd fastgorelsesskruen (A).

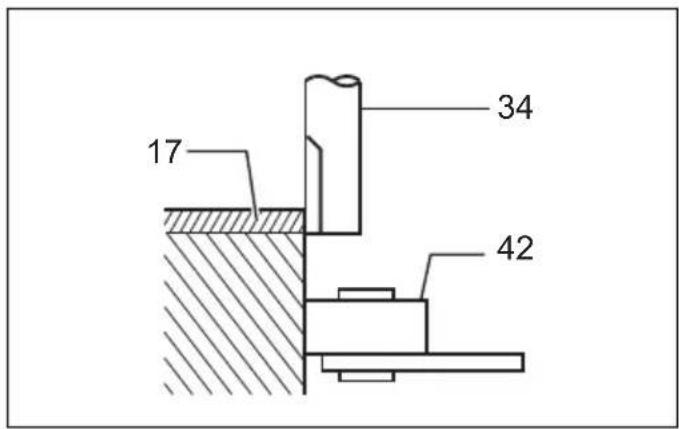

For at justere afstanden mellem fraeseværktog rulleanslaget skal du Iosne fastgorelsesskruen (B) og finjusteringsskruen (1,5 mm pr. omdrejning). Nár du justerer anlagsrullen op erer ned, skal du Iosne fastgorelsesskruen (C).

Stram fastgorelsesskruerne ordentlich til after justeringen. (Fig. 24)

Nár der fræses, skal værktjot bevaeges sādán, at anlagsrullen fólger sider på arbejdsemnet. (Fig. 25)

Stovdyse-saat (tilbehør) (Fig. 26)

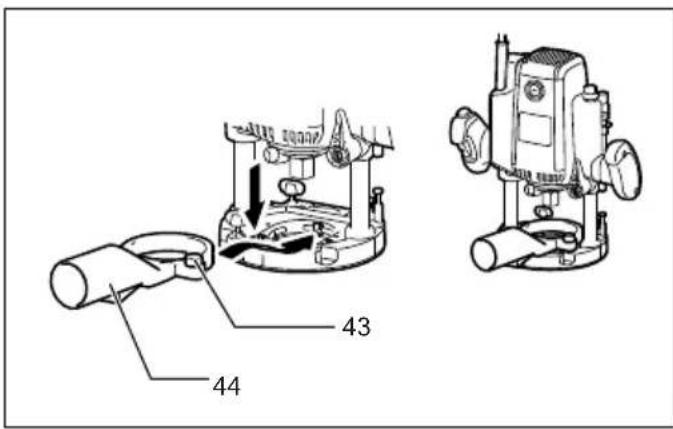

Brug stovdysen til udsugning af stov. Monter stovdysen pa værktjets basis vha. vingeskruen sadan at fremspringet pa stovdysen passer i indhakket pa værktjets base.

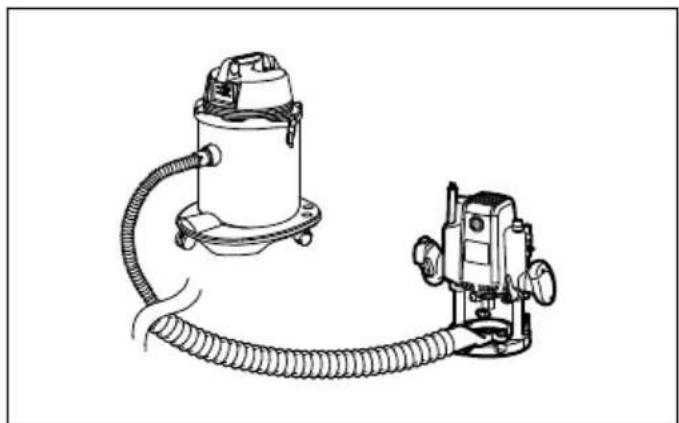

Tilslut derefter en stovsuger til stvdysen. (Fig. 27)

Sádan bruges M6 x 135 skruen til justering af fræsedybden

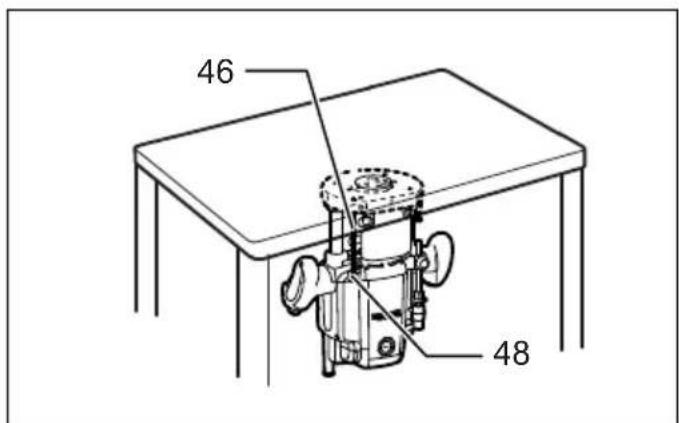

Ved anvendelse af værktoget sammen med et overfraeserbord, der fas i handlen, kan brug af denne skrue give brugeren mulighed for at justere fraesedybden en lille smule over bordet. (Fig. 28)

1. Installation af skruen og skiven pa værktoget

2. Monter underlagsskiven på这部分 skrue.

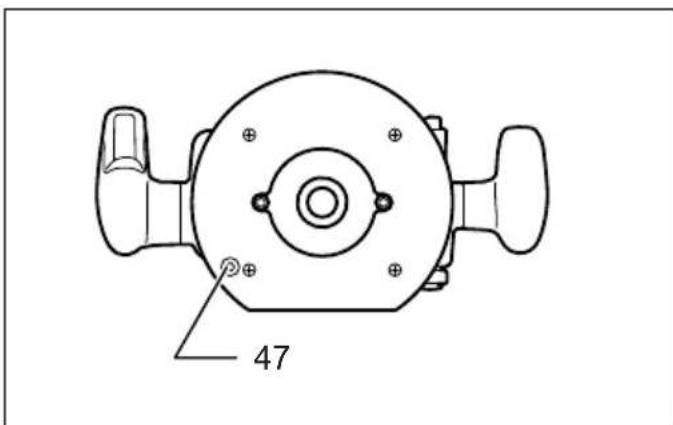

3. Indsæt davon skrue gennem et skruehul i værktøjets basis og skru derefter skruens gevinddel ind i værktøjets motorholder. (Fig. 29 - 31)

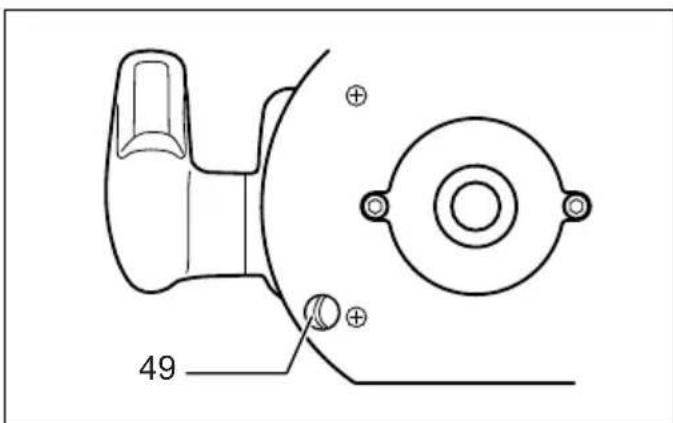

Pà dette tidspunkt skal du tilfère noget fedt aller smøreolie til skruehullet i værktøjets basis og gevinddelen i motorholderen. (Fig. 32 & 33)

2. Justering af fraesedybden

Der kan opnas en lille smule fraesedybde ved oppefra at dreje pa donne skrue med en skruetraekker. (1,0 mm pr. fuld omdrejning)
- Drejes den med uret foriges fraesedybden, og drejes den mod urets retning gores den mindre. (Fig. 34)

VEDLIGEHOLDELS

FORSIGTIG:

• Sorg altid for, at værktøj er slukket, og at stikket er taget ud, for du udforerinspection aller vedligeholdelse.

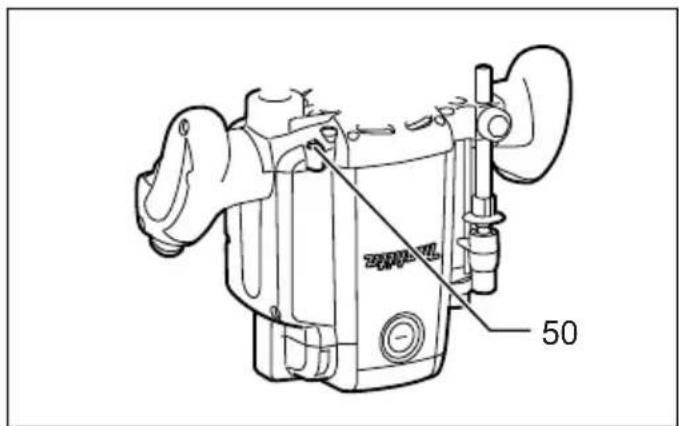

Udskiftning af kulbørsterne (Fig. 35)

Tag regelmæssigt kulborsterne af, og efterse dem. Udskift dem, när de er nedslidt til slidgræsen. Hold kulborsterne rene og frie til at glide i holderne. Begge kulborster skal udskiftes samtidig. Brug altid identiske kulborster.

Brug en skruetraekker til at fjerne kulholderdaekslerne.

Tag de udslidte kulbørster ud, monter de nye, og fastgør kulholderdækslerne. (Fig. 36)

After udskiftning af børsterne skal du slutte værktøjet til stikkontakten og slide børsterne til ved at lade værktøjet køre,uden belastning i cirka 10 minutter.Kontroller derefter værktøjet under kørsel,samt at den elektriske fremse fungerer,nar afbryderkontakten slippes.Kontakt det lokale Makita-servicecenter for at fæ værktøjet repareret,hvis den elektriske fremse ikke fungerer korrekt.

For at holde produitikert SIKKERT og PALIDELIGT skal reparationer somt al,anden vedligeholdelseller justering udfores af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

TILBEHØR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i/DDne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.
  Henvend dig til din lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.
  Lige og rilleformende frasevearkojer
  Kantformende fraseseværktjoer
  Laminatfraesevaerktojer
• Parallelanslag
  Rulleanslag
  Anslagholder
  Kopiringe
  Kopiringsadapter
  Lasemoglik
  Spaendepatron 12 mm, 1/2"
• Spændepatronkrave 6 mm, 8 mm, 10 mm
  Spaendepatronkrave 3/8,1/4
• Skruenøgle 24
  Vakuumhoved-saat

Fræseværktj

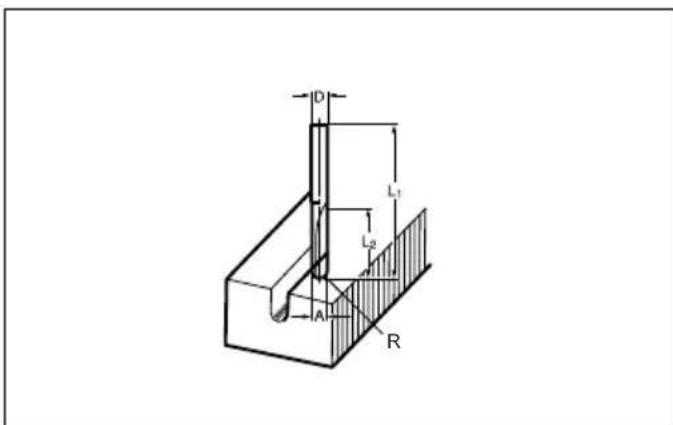

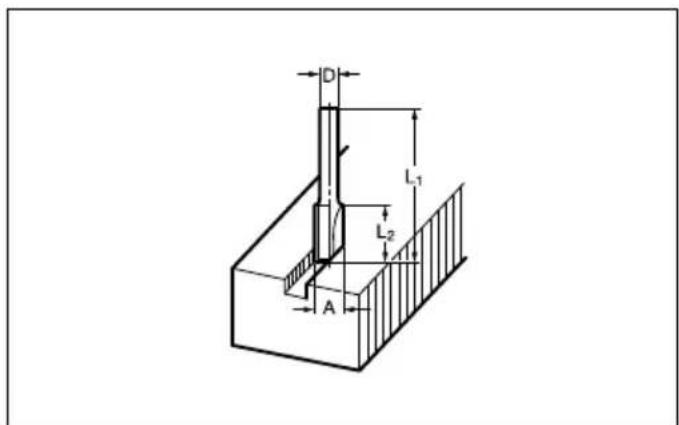

Notfraesevearktj (Fig. 37)
mm
U notfraesevarktogj (Fig. 38)

D	A	L	1
6	20	50	15
1/4"
12	12 60 30
1/2"
12	10 60 25
1/2"
8	8	6	0
6	8	5	0
1/4"
6	6	5	0
1/4"

mm
Fræseværktj til afrundig af hjørner med kugleleje (Fig. 47)

D	A	L	1
6	10	50	20
1/4”

mm

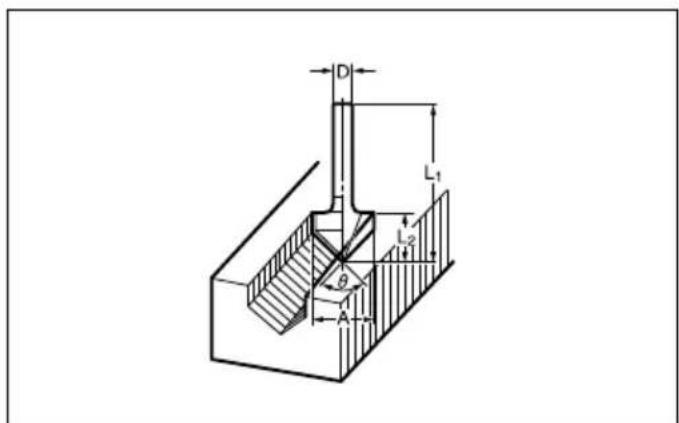

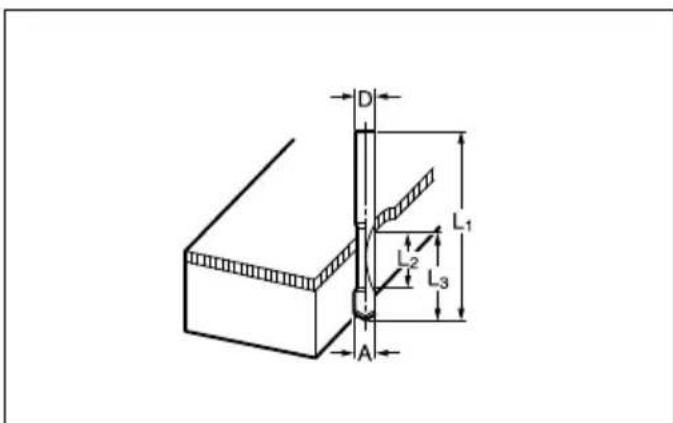

Fasefrasevaerktoj med kugleleje (Fig. 48)

D	A 1	A 2	L 1	L 2	L 3	R
6	15	8	37	7	3,5	3
6	21	8	40	10	3,5	6
1/4"	21	8	40	10	3,5	6

mm
Radiusfrasevaerktjmedkugleleje(Fig.49)

D	A 1	A 2	L 1	L 2	0
6	26	8	42	12	45°
1/4"
6	20	8	41	11	60°

mm

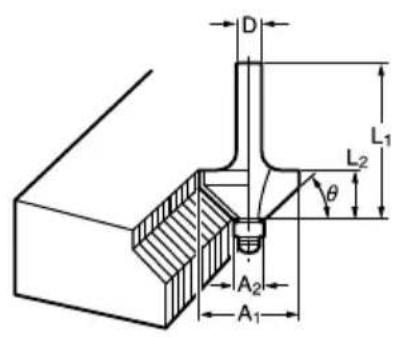

Profilfrasevarktoj med kugleleje (Fig. 50)

D	A 1	A 2	A 3	L 1	L 2	L 3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

mm

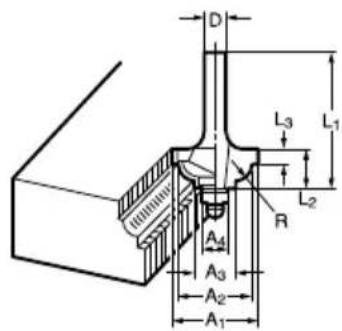

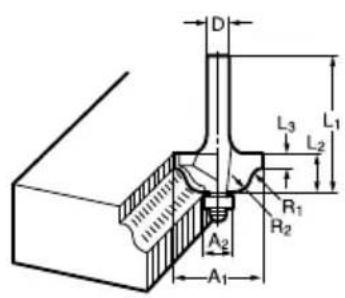

Profilfrasevarktj med kugleleje (Fig. 51)

D	A 1	A 2	A 3	A 4	L 1	L 2	L 3	R
6	20	18	12	8		40	10	5,5
6	26	22	12	8		42	12

mm

ENG223-1

D	A 1	A 2	L 1	L 2	L 3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6

Det typiske A-vægtede lydtryksniveau bestem i overensstemmelse med EN60745-2-17:

45° Lydtryksniveau (LpA): 86 dB (A)

1. Lydeffektniveau (LwA): 97 dB (A)

60 Usikkerhed (K): 3 dB (A)

Bae horevaern

Vibration

NEG223-1

Den samlede vibrationsværdi (treaksiel vektorsum) 2bestemti Verensstemmelse med EN60745-2-17:

4 Arbejdstilstand: rilleskaering i MDF-plader

Vibrationsemission (a_h):4,0m / s^2

Usikkerhed (K): 1,5 m/s²

For model RP2300FC, RP2301FC

Kun for lande i Europa

Stoj

ENG102-1

Det typiske A-veegtede lydtryksniveau bestem i overensstemmelse med EN60745-2-17:

Lydttryksniveau (L_pA) : 87 dB (A)

Lydeffektniveau (L_WA) : 98 dB (A)

Usikkerhed (K): 3 dB (A)

Bae horevaern

Vibration

Den samlede vibrationsværdi (treaksiel vektorsum) bestem i overensstemmelse med EN60745-2-17:

Arbejdstilstand: rilleskæring i MDF-plader

Vibrationsemission (a_h) : 4,5 m/s²

Usikkerhed (K): 1,5 m/s²

EF-OVERENSSTEMMELSESERKLÄRING ENH101-9 Model

RP1800, RP1800F, RP1801, RP2300FC, RP2301FC

Vi erklær og tager det fulde ansvar for, atproduktet overholder falgende standarder i de standardiserede dokumenter:

EN60745, EN55014, EN61000 i overensstammelse med

Rådets direktiver 2004/108/EC, 98/37/EC.

CE2008

Tomoyasu Kato

Direktør

Ansvarlig producent:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Autoriseret representant i Europa:

Makita International Europe Ltd.
