BRUGSANVISNING PSTD 800 B1 PARKSIDE

1. Sikkerhed på arbejdspladsen ...............................................13

4. Anvendelse og behandling af elværktøjet ......................................14

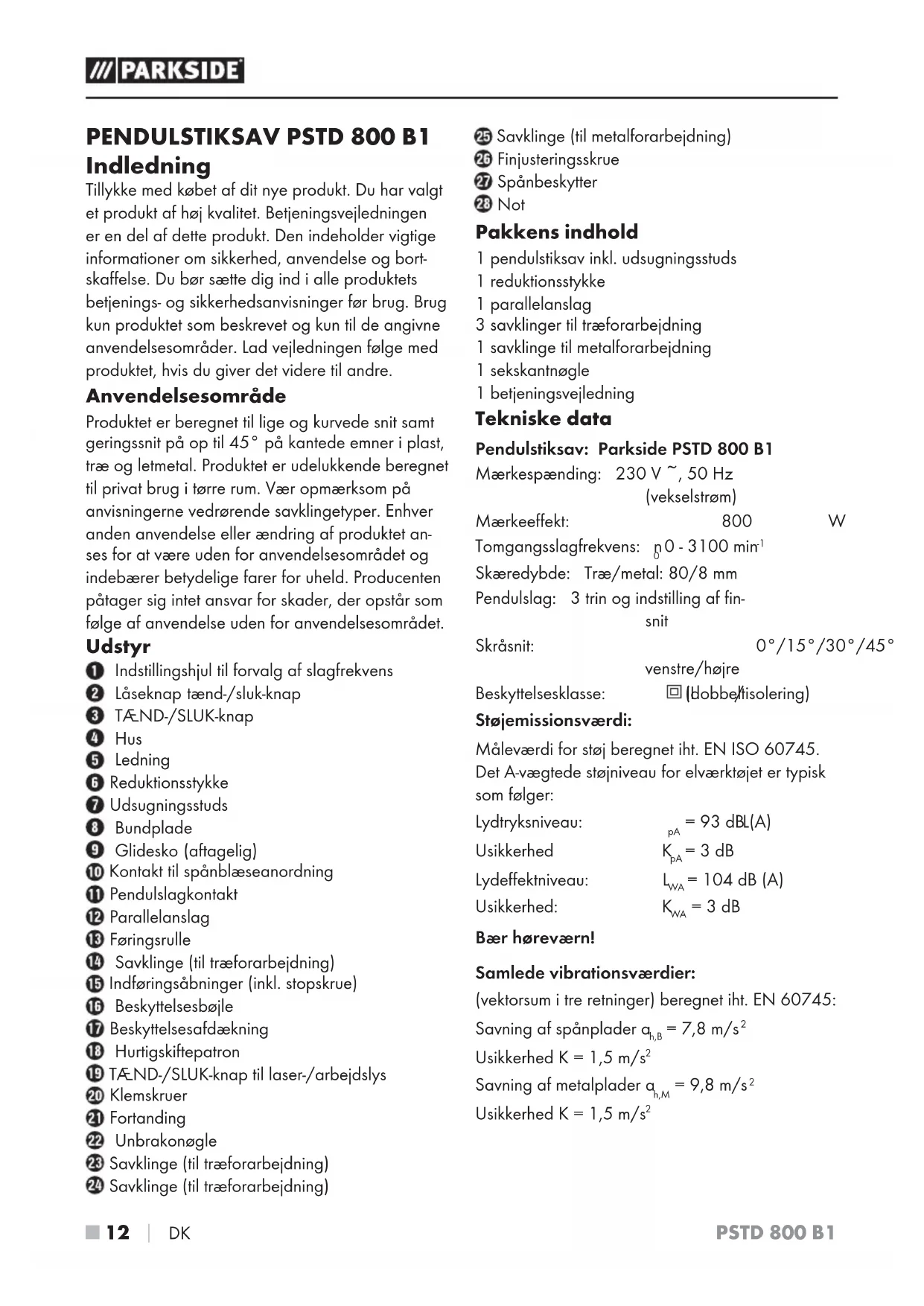

Indledning Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bort- skaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad vejledningen følge med produktet, hvis du giver det videre til andre. Anvendelsesområde Produktet er beregnet til lige og kurvede snit samt geringssnit på op til 45° på kantede emner i plast, træ og letmetal. Produktet er udelukkende beregnet til privat brug i tørre rum. Vær opmærksom på anvisningerne vedrørende savklingetyper. Enhver anden anvendelse eller ændring af produktet an- ses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af anvendelse uden for anvendelsesområdet. Udstyr Indstillingshjul til forvalg af slagfrekvens Låseknap tænd-/sluk-knap TÆND-/SLUK-knap Hus Ledning Reduktionsstykke Udsugningsstuds Bundplade Glidesko (aftagelig) Kontakt til spånblæseanordning Pendulslagkontakt Parallelanslag Føringsrulle Savklinge (til træforarbejdning) Indføringsåbninger (inkl. stopskrue) Beskyttelsesbøjle Beskyttelsesafdækning Hurtigskiftepatron TÆND-/SLUK-knap til laser-/arbejdslys Klemskruer Fortanding Unbrakonøgle Savklinge (til træforarbejdning) Savklinge (til træforarbejdning) Savklinge (til metalforarbejdning) Finjusteringsskrue Spånbeskytter Not Pakkens indhold 1 pendulstiksav inkl. udsugningsstuds 1 reduktionsstykke 1 parallelanslag 3 savklinger til træforarbejdning 1 savklinge til metalforarbejdning 1 sekskantnøgle 1 betjeningsvejledning Tekniske data Pendulstiksav: Parkside PSTD 800 B1 Mærkespænding: 230 V ~, 50 Hz (vekselstrøm) Mærkeeffekt: 800 W Tomgangsslagfrekvens: n

Skæredybde: Træ/metal: 80/8 mm Pendulslag: 3 trin og indstilling af fin- snit Skråsnit: 0°/15°/30°/45° venstre/højre Beskyttelsesklasse: II / (dobbeltisolering) Støjemissionsværdi: Måleværdi for støj beregnet iht. ENISO 60745. Det A-vægtede støjniveau for elværktøjet er typisk som følger: Lydtryksniveau: L

= 3 dB Bær høreværn! Samlede vibrationsværdier: (vektorsum i tre retninger) beregnet iht. EN60745: Savning af spånplader a h,B = 7,8 m/s

Savning af metalplader a h,M = 9,8 m/s

 13 ■ BEMÆRK ► Vibrationsniveauet, som er angivet i disse an- visninger, er målt med en målemetode, der er standardiseret efter EN60745, og som kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende vurdering af faren ved vibrationsniveauet. Vibrationsni- veauet ændrer sig afhængigt af elværktøjets anvendelse og kan i mange tilfælde ligge over værdien, der er angivet i disse anvisnin- ger. Vibrationsbelastningen kan undervur- deres, hvis elværktøjet jævnligt anvendes på denne måde. ADVARSEL! ► Prøv at holde belastningen på grund af vibrationer så lav som muligt. Vibrationsbe- lastningen kan f.eks. reduceres ved brug af handsker under anvendelse af værktøjet samt ved nedsættelse af den tid, hvor værktøjet bruges. Der skal tages hensyn til hele drifts- cyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning). Generelle sikkerheds- anvisninger til elværktøjer ADVARSEL! ► Læs alle sikkerhedsanvisninger og -instruktio- ner. Hvis de angivne sikkerhedsanvisninger og -instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvor- lige kvæstelser. Opbevar sikkerhedsanvisningerne og -in- struktionerne til senere brug. Begrebet “elværktøj”, der anvendes i sikkerheds- anvisningerne, henviser både til elværktøj, der anvendes med ledning til lysnettet, og batteridrevet elværktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld. b) Arbejd aldrig med elværktøj i eksplosionsfar- lige omgivelser, hvor der befinder sig brænd- bare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støvet eller dampene. c) Hold børn og andre personer på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over produktet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stik- kontakten. Stikket må ikke ændres på nogen måde. Der må ikke bruges adapterstik sam- men med beskyttelsesjordet elværktøj. Uæn- drede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse. c) Hold elværktøjet væk fra regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød. d) Brug ikke ledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller produktets bevægelige dele. Beskadigede eller sammenfil- trede ledninger øger risikoen for elektrisk stød. e) Hvis du anvender elværktøj udendørs, skal der bruges en forlængerledning, som er god- kendt til brug udendørs. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.PSTD 800 B1 ■ 14 

 DK f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

a) Vær altid opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med elværktø- jet. Brug ikke elværktøjet, hvis du er ukoncen- treret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæ- stelser. b) Brug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger person- ligt beskyttelsesudstyr som f.eks. støvmaske, skrid- sikre sikkerhedssko, beskyttelseshandsker, sikker- hedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for kvæ- stelser. c) Undgå utilsigtet igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med strømforsyningen og/eller tilslutter bat- teriet, tager elværktøjet op eller bærer det. Hvis du har en finger på kontakten, eller hvis elværktøjet er tændt, mens du bærer det, kan der opstå uheld. d) Fjern indstillingsværktøj eller skruenøgler, før du tænder elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader. e) Undgå unormale kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer. f) Bær velegnet påklædning. Bær ikke løstsid- dende tøj eller smykker. Hold hår, tøj og handsker på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæger sig. g) Hvis der monteres opsugnings- og opsam- lingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.

4. Anvendelse og behandling af

elværktøjet a) Overbelast ikke elværktøjet. Brug et elværk- tøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj. b) Brug ikke elværktøj med defekt kontakt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern det genopladelige batteri, før du indstiller elværktøjet, tilbehørsdelene eller lægger elværktøjet fra dig. Disse forholdsregler forhin- drer, at elværktøjet starter ved en fejl. d) Opbevar elværktøj uden for børns række- vidde, når værktøjet ikke anvendes. Personer, som ikke kender produktet, eller som ikke har læst disse anvisninger, må ikke bruge produk- tet. Elværktøj er farligt, hvis det anvendes af uerfarne personer. e) Vedligehold elværktøjet omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er påvirket. Få beskadigede dele repareret, inden du bruger produktet. Mange uheld skyldes dårligt vedligeholdt elværktøj. f) Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.PSTD 800 B1 DK 

 15 ■ g) Brug elværktøj, tilbehør, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejds- betingelserne og det arbejde, der skal udfø- res. Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.

a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikker- hed bevares. Specielle sikkerhedsanvisninger for stiksave ■ Hold fast i elværktøjet på de isolerede gri- beflader, når du udfører et arbejde, hvor elværktøjet kan ramme skjulte elledninger eller produktets egen ledning. Kontakt med en spændingsførende ledning kan også sætte produktdele af metal under spænding og med- føre elektrisk stød. ■ Hold ikke fingrene ind i området, hvor du saver. Hold ikke under arbejdsemnet. Ved kontakt med savklingen er der risiko for personskader. ■ Hold hænderne væk fra stødstangen og hurtigskiftepatronen. Ved kontakt med sa- vens dele er der risiko for personskader. ■ Elværktøjet skal være tændt, når du fører det hen mod emnet. Ellers er der fare for tilbage- slag. ■ Sørg for, at bundpladen er på ved savning. ■ Sluk elværktøjet efter brug, og tag først sav- klingen ud af snittet, når den er standset. Derved undgår du tilbageslag og kan lægge elværktøjet sikkert fra dig. ■ Brug kun ubeskadigede savklinger. Bøjede eller sløve savklinger kan knække eller forårsage et tilbageslag. ■ Når elværktøjet slukkes, må savklingen ikke bremses af et tryk fra siden. Savklingen kan blive beskadiget, knække eller forårsage et tilbageslag. ■ Sørg for at fastgøre emnet. Brug fastspændings- anordninger/skruestik til at holde emnet fast. Derved holdes det bedre fast, end hvis du holder det med hånden. ■ Hold altid strømledningen bagud og væk fra elværktøjet. ■ Let fugtige materialer eller fugtige overflader må ikke bearbejdes. ■ Fare på grund af støv! Tilslut værktøjet til en egnet, ekstern støvudsugningsanordning, når du i længere tid bearbejder træ og især materialer, hvor der dannes sundhedsskadeligt støv. ■ Brug støvmaske! ■ Sørg for tilstrækkelig udluftning. ADVARSEL! Beskyt dig mod laserstrå- ling: LASER

Se ikke direkte ind i laserstrålen eller åbningen, hvor strålen kommer fra. ADVARSEL! ► Hvis du kigger ind i laserudgangen med op- tiske instrumenter (f.eks. lup, forstørrelsesglas og lign.), er der risiko for øjenskader. ► Forsigtig! Hvis der bruges andre metoder end betjenings- eller justeringsenhederne, der er nævnt her, kan det føre til farlig strålingspå- virkning. ■ Ret aldrig lysstrålen mod reflekterende flader, andre personer eller dyr. Et kort øjebliks øjen- kontakt med laserstrålen kan medføre øjenska- der.PSTD 800 B1 ■ 16 

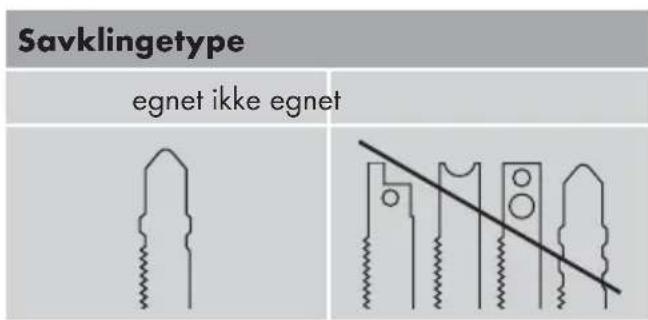

 DK Originalt tilbehør / originalt ekstraudstyr ■ Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis montering er kompatibel med elværktøjet. Oplysninger om savklinger Parkside-basisudstyret indeholder savklinger til anvendelse fortrinsvist i træ og metal. ▯ 3 savklinger til almindelige træsnit ▯ 1 savklinge til letmetal op til 3 mm BEMÆRK ► Du kan også bruge andre savklinger, hvis de har det rigtige skaft (skaft med en knast). Savklingetype egnet ikke egnet Første brug Montering/udskiftning af savklinge Træk stikket ud af stikkontakten, før du rengør produktet. ♦ Fjern beskyttelsesskærmen

♦ Drej hurtigskiftepatronen og hold den drejet. ♦ Sæt savklingen ind i hurtigskiftepatronen indtil anslag

♦ Slip hurtigskiftepatronen - den skal gå tilbage til udgangspositionen. Nu er savklingen låst fast. ■ OBS! Savbladets tænder skal vende fremad (se klap-ud-siden)! ♦ Sæt beskyttelsesskærmen på produktet igen. Montering af parallelanslag Parallelanslaget kan fastgøres på venstre eller højre side af produktet. ♦ Løsn begge stopskruer på indføringsåbningerne

♦ Sæt parallelanslaget ind i indføringsåbnin- gerne . ♦ Skru stopskruerne fast igen. Tilslutning af spånudsugning ♦ Sæt reduktionsstykket ind i udsugningsstud- sen , indtil det sidder fast. ♦ Tilslut en godkendt støv- og spånudsugning til reduktionsstykket eller udsugningsstudsen . Montering af glidesko Ved bearbejdning af følsomme overflader kan du sætte glideskoen på bundpladen , så overfla- den ikke ridses. ♦ Sæt glideskoen foran på bundpladen , og pres den op bagtil, indtil den går i indgreb på bundpladen . ♦ For at fjerne glideskoen skal du løsne den på den bageste del af bundpladen og tage den af forfra. Montering af spånbeskytter Spånbeskytteren kan forhindre, at overfladen ri- ves op ved savning af træ. Spånbeskytteren kan kun anvendes ved bestemte savklingetyper, med glideskoen og kun ved en snitvinkel på 0°. ♦ Pres spånbeskytteren ind i glideskoen nedefra. Finjustering af laser ♦ Hvis laserstregen ikke ligger i noten , drejes finjusteringsskruen , indtil laserstregen ligger i noten .PSTD 800 B1 DK 

 17 ■ Betjening Indstilling af snitvinkel ♦ Løsn klemskruerne med unbrakonøglen , og træk fodpladen bagud. ♦ Indstil snitvinklen 0°/ 15°/ 30°/ 45° ved hjælp af markeringerne på bundpladen

Skub bundpladen frem, så låsestiften klikker fast i fortandingen . ♦ Spænd klemskruerne med unkrakonøglen . BEMÆRK ► Ved en snitvinkel på 15°/30°/ 45° skal beskyttelsesskærmen og spånbeskytteren først tages af! Indstilling af slagfrekvens ♦ Indstil den ønskede slagfrekvens med indstil- lingshjulet . Indstilling af pendulslag ♦ Du kan indstille savklingens pendulbevæ- gelser med pendulslagkontakten . Uden pendulbevægelse (position “0”) får du fine og perfekte snitkanter. Slå pendulslaget fra ved tynde arbejdsemner. Med aktiveret pendulslag (position 1-3) kan du arbejde hurtigere og hurtigere. Sådan tændes / slukkes produktet Sådan tændes produktet: Tryk på TÆND-/SLUK-knappen

Aktivering af permanent drift: Tryk på TÆND-/SLUK-knappen , og lås den i denne stilling med låseknappen til TÆND-/SLUK- knappen . Deaktivering af permanent drift: Tryk på TÆND-/SLUK-knappen , og slip den igen. Tænd og sluk for laser-/arbejdslys Tænd-/sluk-knap: Tryk på TÆND-/SLUK-knappen , indtil den ønskede funktion er aktiv. LASER og ARBEJDSLYS → ARBEJDSLYS → LASER → SLUK Spånblæsefunktion Start spånblæsefunktionen: ♦ Stil knappen til spånblæsefunktionen

position . Forbedret udsugningsfunktion: ♦ Stil knappen til spånblæsefunktionen

DER! Sluk produktet før f.eks. indstil- linger, og tag stikket ud af stikkontakten. ■ Produktet skal altid være rent, tørt og fri for olie eller smørefedt. ■ Brug en tør klud til rengøring af huset. ADVARSEL! ■ Hvis elværktøjets tilslutningsledning er beska- diget, skal den udskiftes med en specialfrem- stillet tilslutningsledning, som kan bestilles via kundeservice. ■ Udskift savklingen , så snart fortandingen bliver sløv, så savearbejdet kan udføres pro- blemfrit. ■ Rengør produktet lige efter, at savearbejdet er afsluttet. ■ Fjern snavs (f.eks. savspåner). Rengør savklin- geskaftet med en pensel eller ved at blæse det rent med trykluft.PSTD 800 B1 ■ 18 

 DK Garanti for Kompernass Handels GmbH Kære kunde På dette produkt får du 3 års garanti fra købsda- toen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti. Garantibetingelser Garantiperioden begynder på købsdatoen. Opbevar venligst din originale kvittering et sikkert sted. Dette dokument er nødvendigt for at kunne dokumentere købet. Hvis der inden for tre år fra købsdatoen for dette produkt opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller ombyttet gratis for dig. Denne garantiydelse forudsætter, at det defekte produkt og købsbeviset (kvittering) afleveres inden for tre-års-fristen, og der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået. Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garantiperiode. Garantiperiode og juridiske mangelkrav Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som even- tuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig. Garantiens omfang Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen. Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage, og derfor kan betragtes som sliddele, eller for skader på skrøbelige dele, som f.eks. kontakter, batterier, bageforme eller dele som er lavet af glas. Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anven- delse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anven- delsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til kom- mercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien. Afvikling af garantisager For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger: ▯ Ved alle forespørgsler bedes du have kvitterin- gen og artikelnummeret (f.eks. IAN 12345) klar som dokumentation for købet. ▯ Artikelnummeret kan du finde på typeskiltet, som indgravering, på vejledningens forside (nederst til venstre) eller som et klæbemærke på bag- eller undersiden. ▯ Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceaf- deling telefonisk eller via e-mail. ▯ Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået. På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.PSTD 800 B1 DK 

 19 ■ Service ADVARSEL! ■ Få produktet repareret hos et service- værksted eller af en elektriker og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares. ■ Lad altid produktets producent eller dennes kundeservice udskifte stikket eller lednin- gen. Derved garanteres det, at produktets sikkerhed bevares. BEMÆRK ► Reservedele, som ikke er angivet (som f.eks. kulbørster, knapper), kan bestilles hos vores call-center. Service Danmark Tel.: 32 710005 E-Mail: kompernass@lidl.dk IAN 270827 Importør Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Bortskaffelse Emballagen består af miljøvenlige mate- rialer, som kan bortskaffes på de lokale genbrugspladser. Bortskaf ikke elværktøj sammen med husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU skal kasseret elværktøj indsamles særskilt og af- leveres til miljøvenligt genbrug. Du kan få oplysninger hos kommunen om bortskaf- felse af udtjente produkter.■ 20
