BRUGSANVISNING LC45650 SIEMENS

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

⚠ Dersom det ikke blir montert et aktiv-kullfilter, kan ikke luktestoffene i kjøkkendampen bindes.

Viktige henvisninger:

□ Belysningen kan tennes när som helst, også när viften ikke er i bruk.

Viktige henvisninger

Tilleggshenvisninger ved gasskomfyrer:

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Slik oppnår du en optimal ytelse på damphetten:

□ Fest utløpsrøret direkte til luftstussen.

☐ Reduseringsstøtten (ligger vedlagt eller fåes i faghandelen) festes til luftstussen og avluftsrøret settes på denne.

⚠️ Pass på at det er en minste avstand til kokeplatene fra damphetten på minst 550 mm ved elektrokomfyrer, hhv. 650 mm ved gassbluss. Den nedre kanten på sjablonen tilsvarer den nedre kanten på damphetten.

Henvisning: Pass på spesialt tilbehør som eventuelt på monteres.

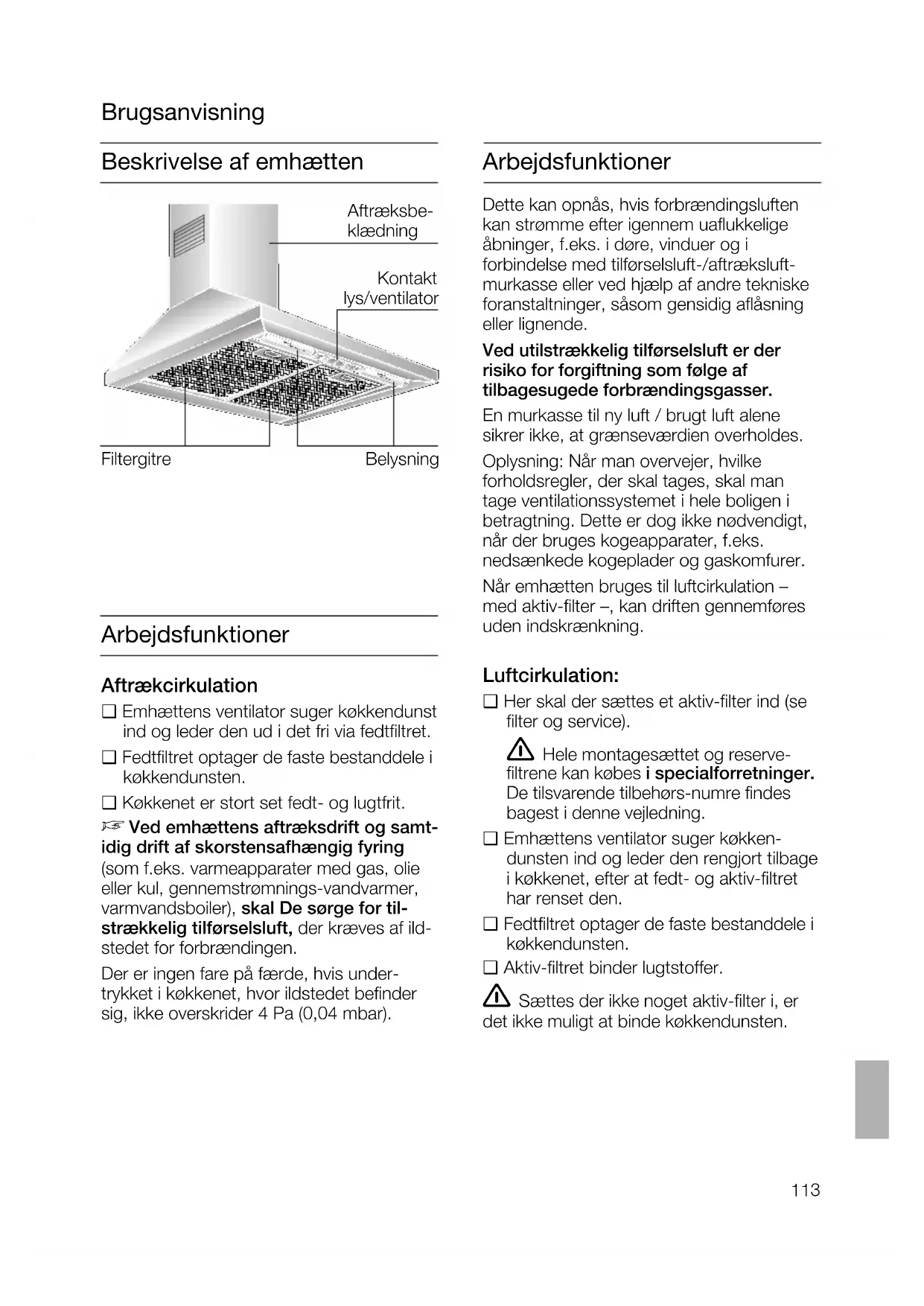

Beskrivelse af emhætten

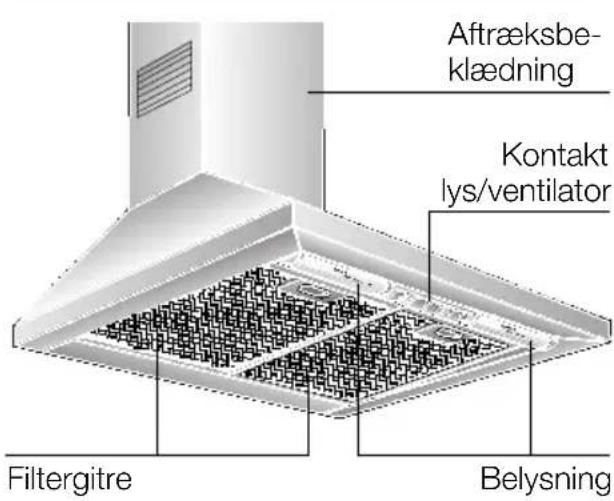

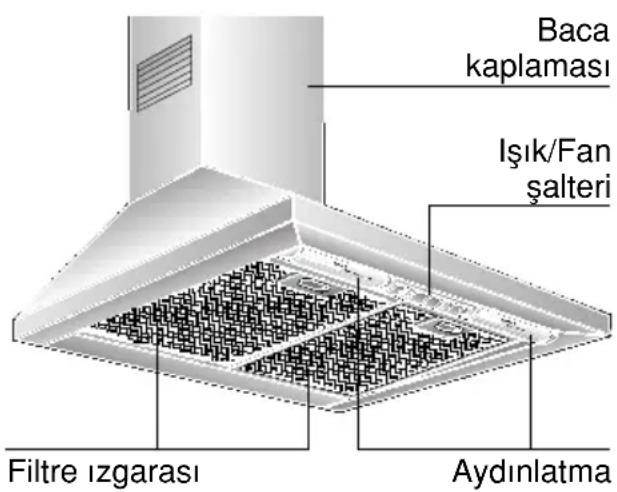

Aftræksbe- klædning Kontakt lys/ventilator Filtergitre Belysning

Arbejdsfunktioner

Aftrækcirkulation

☐ Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
□ Køkkenet er stort set fedt- og lugtfrit.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring

(som f.eks. varmeapparater med gas, olie eller kul, gennemstrømnings-vandvarmer, varmvandsboiler), skal De sørge for til-strækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Luftcirkulation:

□ Her skal der sættes et aktiv-filter ind (se filter og service).
Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørs-numre findes bagest i denne vejledning.
☐ Emhættens ventilator suger køkken-dunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-filtret har renset den.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
□ Aktiv-filtret binder lugtstoffer.

⚠️ Sættes der ikke noget aktiv-filter i, er det ikke muligt at binde køkkendunsten.

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

☐ Denne brugsanvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte.
□ Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

⚠ Emhætten må ikke tages i brug, hvis den er beskadiget.
⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand.
⚠ En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.
⚠️ Emballagen skal bortskaffes forskriftsmæssigt (se montagevejledning).
⚠️ Denne emhætte er kun beregnet til brug i husholdningen.
⚠ Emhætten må kun benyttes med indsatte el-pærer.
⚠ Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.
⚠ Emhætten må aldrig benyttes uden fedtfilter.
⚠️ Overophedet fedt eller olie kan let antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.
⚠️ Der må ikke flamberes under emhætten.

! Der er fare for ildebrand, når flammerne stiger op mod fedtfiltret.

□ Du skal have læst brugsanvisningen grundigt igennem, før emhætten tages i brug.
Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.
□ Opbevar brugsanvisningen et sikkert sted. Den kan være nyttig, hvis em hætten overtages af andre.

⚠️ Kogepladerne skal altid være dækket til med gryder, pander o.lign.
Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

⚠️ Brug ikke alle gas-kogeplader på en gang i lang tid (maks. 15 minutter) ved højeste varmebelastning, da overfladerne bliver varme og der derved er fare for forbrænding, hvis man berører overfladerne, eller fare for beskadigelse af emhætten.

Er emhætten monteret over en gas- kogeplade, skal emhætten være indstillet på maks., hvis tre eller flere kogeplader bruges på samme tid.

Driftsforstyrrelser

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til service-værkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr.

FD

Notér numrene i de ovenstående rubrikker. Numrene finder De på typeskiltet på indersiden af emhætten, når filtergitteret er taget af.

Betjening af emhætten

⚠️ Køkkendunsten kan mest effektivt fjernes ved:

□ at tænde for emhætten når man begynder at lave mad.
☐ først at slukke for emhætten et par minutter efter, at man er færdig med at lave mad.

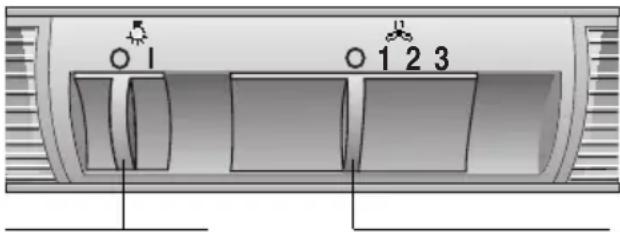

○ 1 ○ 1 2 3

Belysning Tændt/Slukket
Ventilatortrin

Tænd:

□ Skub den højre skydekontakt hen på det ønskede ventiatortrin.

Sluk:

□ Skub den højre skydekontakt tilbage på 0.

Belysning:

□ Belysningen kan benyttes til enhver tid, også når ventilatoren ikke er tændt.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage de fedtholdige bestanddele i køkken-dunsten.

Filtermåtterne er lavet af ikke-brændbart metal.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Rengøring af metalfedtfiltrene:

□ Ved normal brug (1 til 2 timer dagligt) skal metal-fedtfiltret renses efter 8 til 10 uger.
☐ Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre må ikke vaskes af sammen med andet køkkengrej.

□ Vaskes filtrene af i hånden, skal de lægges i blød i meget varmt opvaskevand. Derefter skal de børstes af, skylles godt ud og dryppes af.

Filter og service

Metal-fedtfiltrene tages ud og sættes ind:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Rettidig udskiftning af aktivkulfilteret er med til at forebygge brand, som kan opstå som følge af ophobet varme, når der fritteres eller steges.

Indbygning:

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og sættes ind).
2. Anbring et aktiv-filter på højde og venstre side af ventilatormotoren og drej dem fast, til de falder i hak.

1. 2.

1. Montér fedtfiltrene (se Metal-fedtfiltrene tages ud og sættes ind).

Udbygning:

Udbygningen sker i omvendt rækkefølge.

Udskiftning af aktiv-filtrene:

□ Ved normal brug (1 til 2 timer dagligt) skal aktiv-filtrene udskiftes cirka 1 gang om året.
□ De kan købes i SPECIAL-FORRETNINGER (se ekstra tilbehør).
☐ Der må kun benyttes originale filtre. Dermed garanteres der for optimal funktion.

Bortskaffelse af de gamle aktiv-filtre:

□ Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

□ Når fedtfiltrene rengøres, skal det fedt vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres.

□ Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens.

Er emhætten meget snavset, forsøg da ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs.

□ Benyt ikke skurende midler eller grove køkkensvampe.

☐ Henvisning: Alkohol (sprit) må ikke benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!.

⚠ Skydekontakten må kun rengøres med en blød, fugtig klud (mildt opvaskemiddel). Benyt ikke stålrens til rengøring af skydekontakten.

Overflader af rustfrit stål:

□ Benyt en mild ikke skurende stålrens.

☐ Rengør kun overfladen i stålets sliberetning.

⚠ Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

□ Brug et vindueslæder eller en blød, fnugfri klud af microfibre.

□ Undgå brug af skrappe, syre- eller ludholdige rengøringsmidler.

□ Undgå brug af skuremidler.

Skifte av lyspærer

1. Der slukkes for emhætten og apparatet gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

2. Tag filtrene ud (se Filter og vedligeholdelse).

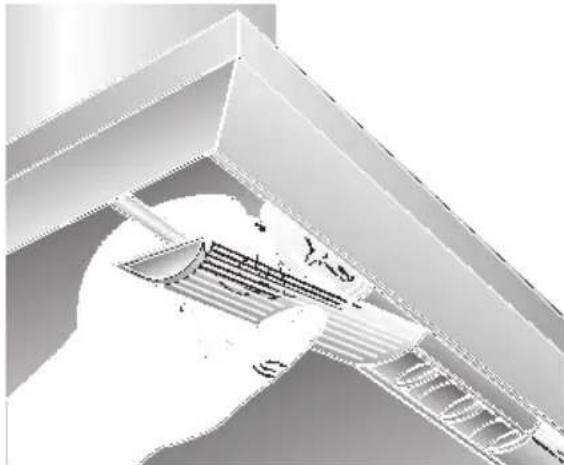

3. Fjern lampetildækningen ved at trykke den ud af listen oppefra.

1. Lamperne udskiftes (almindelige glødelamper med maks. 40 W, sokkel E14).

1. Lampetildækningen sættes ind igen.

2. Sæt fedtfiltrene på plads igen.

3. Strømtilførslen genoprettes igen enten ved at stikke netproppen ind eller ved at slå sikringen til.

Vigtige oplysninger

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

⚠ Emhætten kan bruges som aftræk og til cirkulation.

⚠ Emhætten skal altid placeres lige midt over kogepladerne.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm, Fig. 1.

⚠ Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkede kogeplader med gas.

⚠ Jo mindre afstanden er mellem emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

Yderligere henvisninger ved gaskogeplader:

⚠️ Gaskogeplader skal monteres iht. gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).

⚠️ De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholdes.

⚠ Emhætten må kun på den ene side være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 50 mm.

⚠️ Den mindste afstand mellem gas-kogepladernes øverste kant og emhættens nederste kant: 650 mm, Fig. 1.

Inden monteringen

Aftræk

100 125 100 125

31-318 max. 1080 mind. 793 522 170 250 500 600/700/ 900 mind.55 323

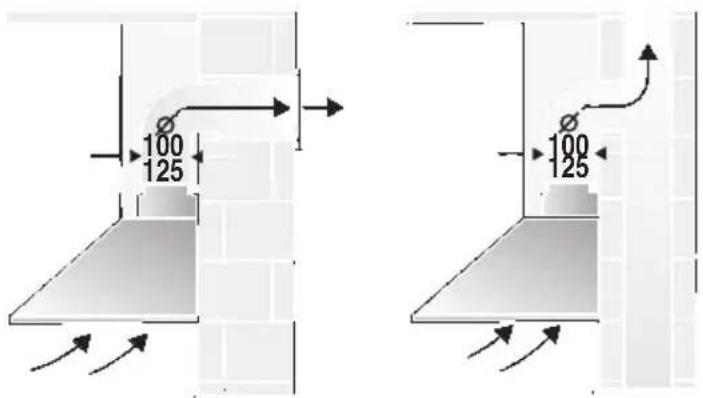

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Inden monteringen

Ved aftræksdrift bør der monteres en kon- traklap, hvis en sådan ikke findes i røret for brugt luft eller murkassen.

Hvis der ikke følger nogen kontraklap med emhætten, kan en sådan købes i en specialforretning.

Montering af kontraklappen:

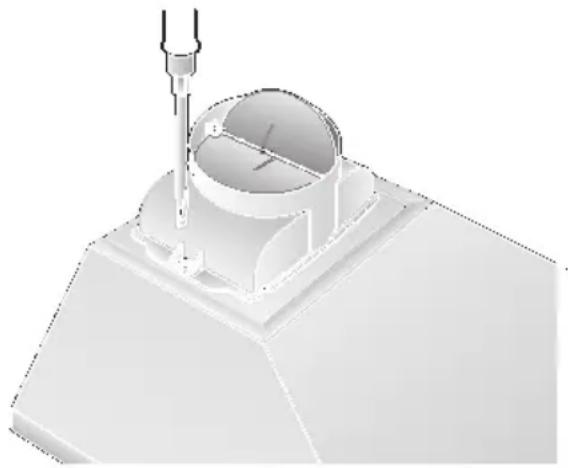

□ Klips kontraklappen fast i luftstudsen.

⚠️ De to klapper skal kunne bevæges let opad.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Forudsætninger for at emhætten arbejder optimal:

□ Kort, glat aftræksrør.
□ Så få bøjede rør som muligt.
□ Brug så store rørdiametre som muligt og store rørbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

□ Runde rør:

Vi anbefaler:

Indvendig diameter på 125 mm, dog mindst 100 mm.

☐ Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør.

□ Drejer det sig om andre rørdiametre:
Sættes et tætningsbånd i.
□ Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Tilslutning med aftræksrør ∅ 125 mm:

□ Aftræksrøret fastgøres direkte på aftræksstudsen.

Tilslutning med aftræksrør ∅ 100 mm:

□ Fastgør reduktionsstudsen (er vedlagt eller kan købes hos forhandleren) på luftstudsen og anbring derefter aftræksrøret på luftstudsen.

□ Med aktiv-filter hvis aftræk ikke er mulig.

⚠️ Hele montagesættet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Forberedelse af væggen

□ Væggen skal være jævn og lodret.
□ Sørg for at dyvlerne sidder rigtigt fast i væggen.

Vægt i kg:

	Aftræk Luftcirkulation
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Der forbeholdes ret til kontruktionsændringer indenfor den tekniske udviklings rammer.

Elektrisk tilslutning

Emhætten må kun sluttes til en stikdåse med jordledning, der er installeret iht. de gældende bestemmelser. Stikdåsen skal helst anbringes direkte bagved aftræksbeklædningen.

Elektriske data:

De findes på typeskiltet på indersiden af emhætten og kan ses, når filterrammerne tages af.

⚠ Ved reparationer skal emhætten altid gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m.

Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installatør, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler. Herunder hører ledningssikrings-kontakter og kontaktorer.

⚠ En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.

Dette apparat opfylder gældende EEC-bestemmelser om radiostøjdæmpning.

Montering

Denne emhætte er beregnet til montering på en køkkenvæg.

1. Tag fedtfilteret af (se brugsanvisning).

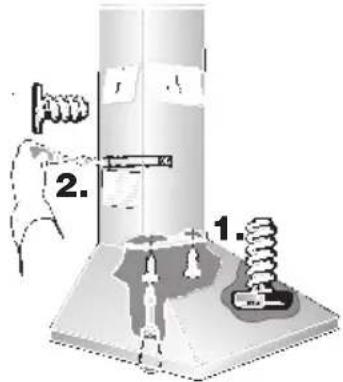

2. Træk en linie på væggen midt over kogepladerne fra loftet til emhættens nederste kant.

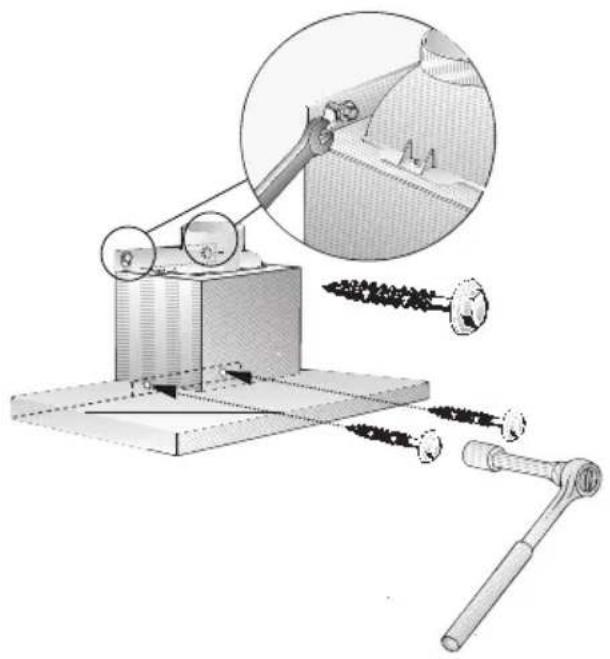

3. Brug skabelonen til at opmærke de steder på væggen, hvor skruerne skal anbringes.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm mellem gaskogeplader og emhættens nederste kant: 650 mm skal overholdes. Den nederste kant på skabelonen svarer til den nederste kant på emhætten.

1. Bor 5 huller til fastgørelse af emhætten og 4 huller til fastgørelse af holdevinklerne til aftræksbeklædningerne ø 8 mm og tryk dyvlerne ind, så de flugter med vægge

27 228 465 68 113 39 228 220 400 mind. 550 Elektro 650 Gas

Henvisning: Vær opmærksom på ekstra tilbehørsdele, som evt. skal monteres.

1. Fastskru de 2 holdevinkler til aftræksbeklædningerne foroven og forneden.

2. Idrej skruen i midten (uden skive) bortset fra ca. 5 mm, hvilket er en hjælp i forbindelse med fastgørelse af emhætten.

3. Fastgør emhætten i skruen.

ca. 5mm

Montering

⚠ Emhætten skal justeres rigtigt, før de 4 skruer fastspændes.

1. Rørforbindelse etableres.

2. Elektrisk forbindelse etableres.

3. Model af rustfrit stål:

□ Træk beskyttelsesfoliet af de to aftræksbeklædninger.

⚠️ Undgå beskadigelser af de sarte overflader.

1. Skru den øverste aftræksbeklædning fast på siden af holdevinklen med 2 korte skruer.

1. Anbring den nederste aftræksbeklædning på emhætten og skru den fast på emhætten med 2 lange skruer, som skrues i nedefra.

⚠️ Undgå ridser i forbindelse med montering af den nederste aftræksbeklædning. Ridser kan f.eks. undgås ved at anbringe monteringsskabelonen hen over kanten på den nederste aftræksbeklædning.

Skru derefter aftræksbeklædningen fast på siden af holdevinklen med 2 korte skruer.

⚠ Indstil aftræksbeklædningen, før de 2 skruer fastskrues.

1. 2.

1. Sæt fedtfilteret på plads igen (se brugsanvisning).

Cihazın tarifi
