MANUAL DE UTILIZADOR LC45650 SIEMENS
Instruções de serviçio

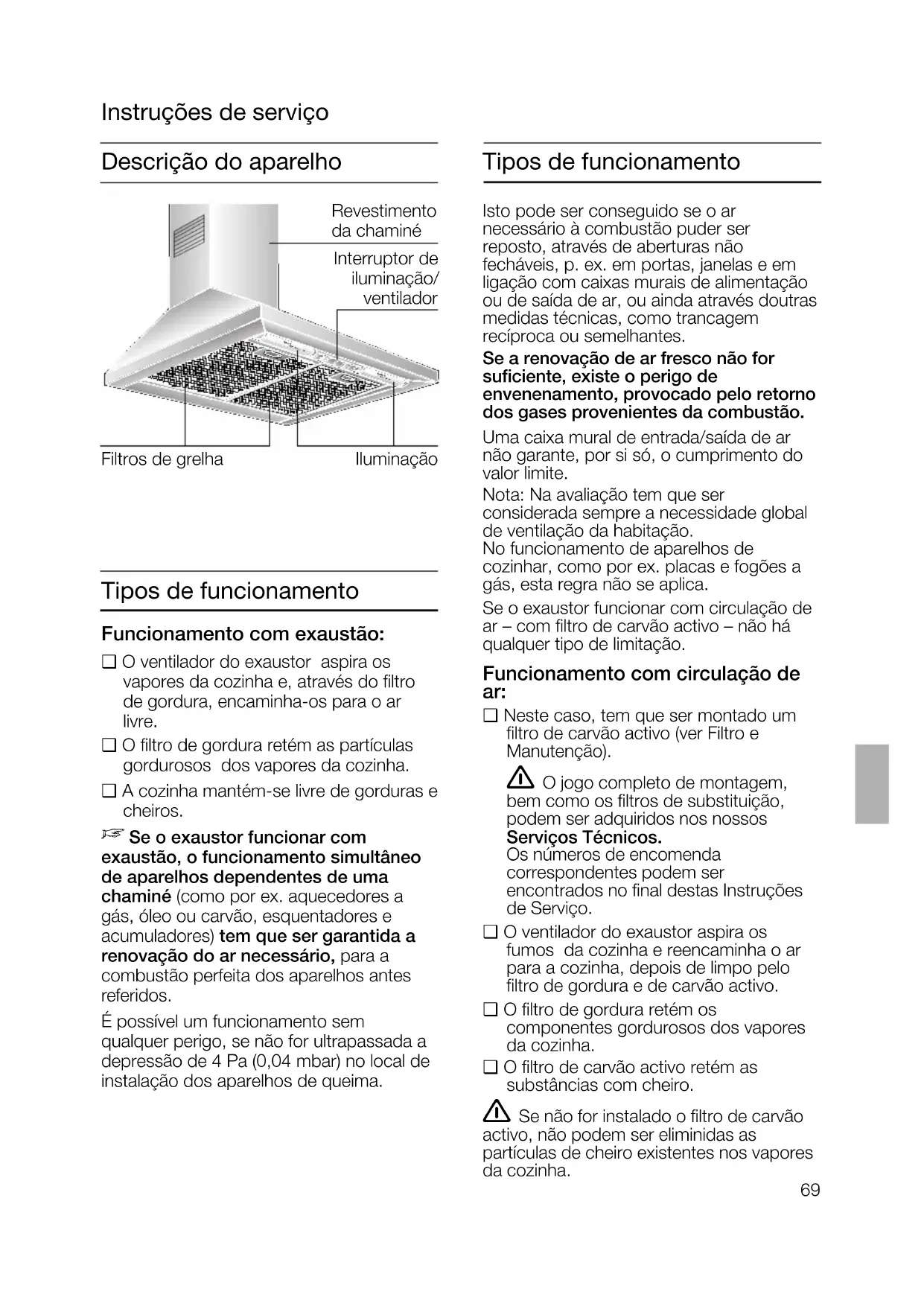

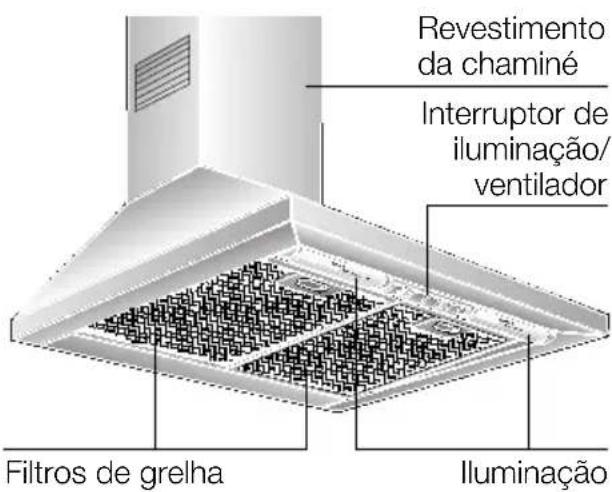

2.Descrição do aparelho
Tipos de funcionamento
Funcionamento com exaustão:
❑ O ventilador do exaustor aspira os
vapores da cozinha e, através do filtro
❑ O filtro de gordura retém as partículas
gordurosos dos vapores da cozinha.
❑ A cozinha mantém-se livre de gorduras e
D Se o exaustor funcionar com
exaustão, o funcionamento simultâneo
de aparelhos dependentes de uma
chaminé (como por ex. aquecedores a
gás, óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.
Instruções de serviço
Tipos de funcionamento
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de
envenenamento, provocado pelo retorno
dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
Funcionamento com circulação de
❑ Neste caso, tem que ser montado um
filtro de carvão activo (ver Filtro e
O jogo completo de montagem,
bem como os filtros de substituição,
podem ser adquiridos nos nossos
Os números de encomenda
correspondentes podem ser
encontrados no final destas Instruções
❑ O ventilador do exaustor aspira os
fumos da cozinha e reencaminha o ar
para a cozinha, depois de limpo pelo
filtro de gordura e de carvão activo.
❑ O filtro de gordura retém os
componentes gordurosos dos vapores
❑ O filtro de carvão activo retém as
substâncias com cheiro.
Se não for instalado o filtro de carvão
activo, não podem ser eliminidas as
partículas de cheiro existentes nos vapores
Antes da primeira utilização Indicações importantes:❑ Estas instruções de serviço aplicam-se avários modelos de aparelhos. É. por isso, possível que se encontremdescritas várias características de equipamento que não dizem respeito aoseu aparelho.❑ Este exaustor corresponde às normasde segurança para este tipo de aparelhos.As reparações só devem ser efectuadas por pessoal especializado.Reparações inadequadas podem acarretar perigos vários para o utilizador.❑ Antes de utilizar o novo aparelho, deveráler com atenção estas instruções de serviço.Delas constam informações importantespara a sua segurança, bem como sobrea utilização e manutenção do aparelho.❑ Guarde as instruções de serviço e demontagem em lugar seguro, para aeventualidade de o aparelho ter um outrodono. Anomalias Em caso de eventuais dúvidas ou anoma-lias, deverá contactar os nossos ServiçosTécnicos. (Ver Índice de Postos de Assistência).Sempre que contactar os Serviços Técnicos, agradecemos que indique osseguintes dados: E-NR. FD Registe nestes campos os dados do seuaparelho. Estes elementos constam dachapa de características, que se encontrano interior do exaustor, depois de retirar ofiltro de gordura. Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento. A ligação e a colocação em funcionamento só devem ser efectuadaspor um técnico. Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitaremsituações de perigo para o utilizador. Providenciar a reciclagem adequada do material da embalagem (ver Instruções deMontagem). Este exaustor só deve ser aplicado para fins domésticos. O exaustor só deve funcionar com as lâmpadas colocadas. As lâmpadas fundidas devem ser imediatamente substituidas, para evitar asobrecarga das outras lâmpadas. O exaustor não deve funcionar sem o filtro de gordura. Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.Sempre que preparar alimentos com gorduraou óleo, por ex. batatas fritas, deverá, porisso, manter-se vigilante. Não flamejar alimentos por baixo do exaustor.Perigo de incêndio do filtro de gordura, ! devido à subida da chama.
Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar. O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira esimilares) só é possível com limitações (verInstruções de montagem).Placas a gás / fogões a gás Não utilize, simultaneamente, todos os queimadores a gás durante um longoperíodo de tempo (máx. 15 minutos) com apotência máxima, pois, existe o perigo dequeimaduras ao tocar na superfície do aparelho ou o perigo de serem causadosdanos no exaustor. Caso o exaustor funcione sobre uma placaa gás, o mesmo tem que estar ligado napotência máxima, se estiverem a funcionartrês ou mais queimadores.71
Filtros e Manutenção
Para retenção das partículas de gordura
existentes nos vapores da cozinha, são
utilizados filtros metálicos
A malha do filtro é de metal não inflamável.
Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.
A limpeza atempada do filtro evita o perigo
de incêndio, que se pode verificar com a
concentração de calor proveniente de fritos
Limpeza dos filtros metálicos:
❑ Com um uso normal (de 1 a 2 horas
diárias) ter-se-á que limpar o filtro de
metal após 8 a 10 semanas.
❑ A limpeza destes filtros pode ser feita na
máquina de lavar loiça. Com este
processo, pode verificar-se uma ligeira
alteração na cor dos filtros.
Os filtros de metal muito saturados não
devem ser lavados juntamente com
❑ Se a limpeza for feita manualmente,
colocar primeiro os filtros numa solução
de água quente com detergente.
Passado algum tempo, escovar os filtros
com uma escova própria e, depois,
enxaguá-los e secá-los bem.
Os vapores são eliminados de forma
❑ Ligar o ventilador
no início dos cozinhados.
❑ Desligar o ventilador só alguns minutos
depois de terminados os cozinhados.

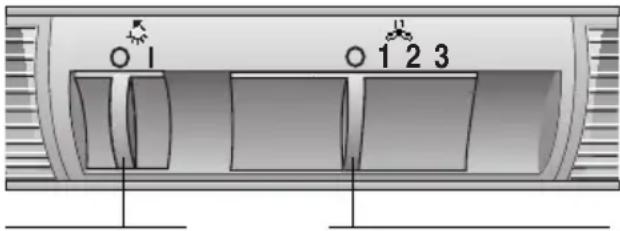

❑ Deslocar o cursor, a partir da direita,
para a fase de ventilação pretendida.
❑ Deslocar o cursor para a posição 0.
❑ A iluminação pode ser utilizada em
qualquer momento, mesmo se o
exaustor estiver desligado.
Fases de ventilação72
Filtros e Manutenção

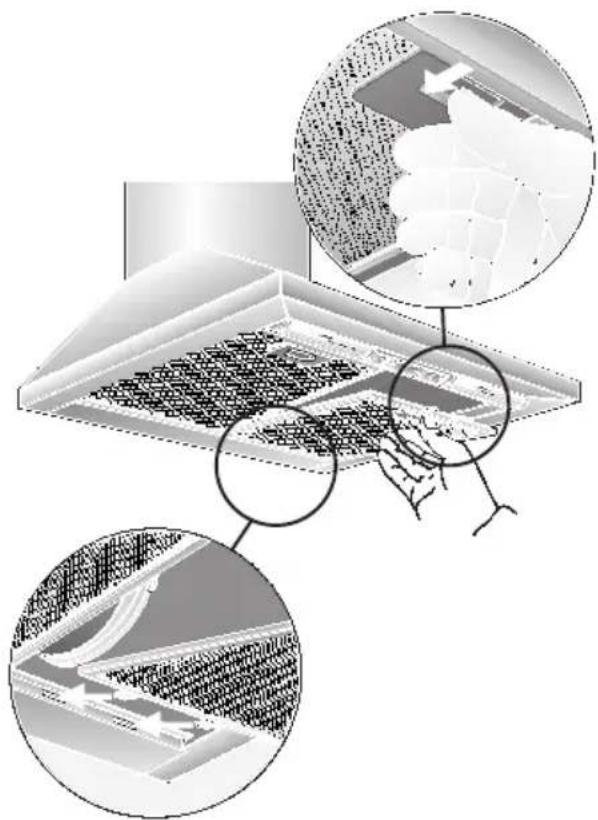

Desmontar e montar os filtros metálicos:
1. Pressionar os encaixes dos filtros no
sentido da seta e, depois, retirar os
3. Montar os filtros de gordura (ver
montagem e desmontagem dos filtros
metálicos de gordura).
Esta operação processa-se em sequência
inversa da montagem.
Substituição do filtro de carvão activo:
❑ No caso de funcionamento normal (1 a 2
horas diárias), os filtros de carvão activo
devem ser substituidos uma vez no ano.
❑ Estes filtros podem ser adquiridos nos
nossos Serviços Técnicos ou no
comércio da especialidade (ver
acessórios especiais).
❑ Utilizar apenas filtros originais.
Com eles, consegue-se um melhor
Reciclagem dos filtros de carvão activo:
❑ Estes filtros não contêm elementos
nocivos, pelo que podem ser reciclados

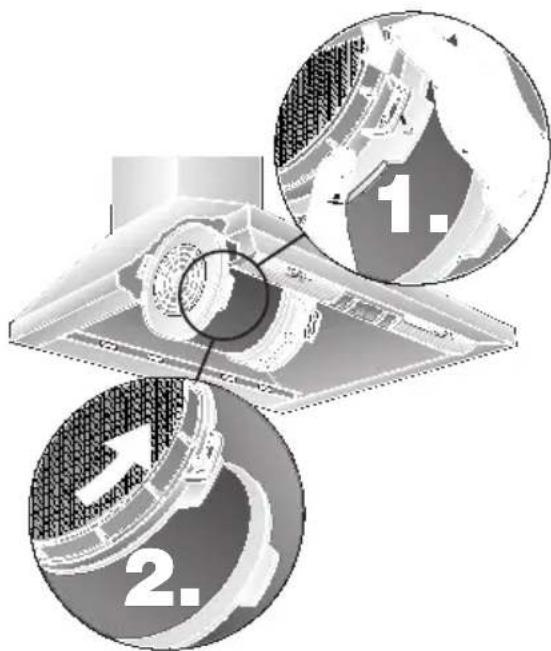

Desmontagem e montagem dos filtros
2. À direita e à esquerda na turbina aplicar
um filtro de carvão activo, rodando até
que o mesmo encaixe devidamente.
Filtro de carvão activo:
Para reter os cheiros no funcionamento
com circulação de ar.
Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.
Através da substituição atempada do filtro
de carvão activo, é evitado o perigo de
incêndio provocado pela concentração de
calor na confecção de fritos ou de assados.73
Limpeza e manutenção
Desligar o exaustor da corrente,
desligando a ficha da tomada, o fusível
❑ Quando limpar os filtros de gordura,
deverá também limpar as zonas
acessíveis do aparelho, onde existirem
depósitos de gordura. Evita-se assim, o
perigo de incêndios e o mau funcio-
namento do aparelho.
❑ Para limpar o exaustor, utilizar uma
solução de água quente e detergente ou
um detergente suave para janelas.
❑ Não raspar sujidades secas acumuladas,
devendo, sim, amolecê-las com um
❑ Não utilizar produtos ácidos ou escovas
❑ Nota: Não aplicar álcool sobre as
superfícies sintéticas pois isto pode
Atenção: Arejar suficientemente a
cozinha e não fazer chamas livres.
Limpar o interruptor de cursor apenas
com um pano macio e húmido (solução
suave de água e detergente).
Na limpeza do interruptor de cursor, nunca
utilizar produtos próprias para limpar aço
Superfícies de aço inox:
❑ Utilizar um produto para inox suave e
❑ Limpar apenas no sentido do polimento.
As superfícies de inox não devem ser
limpas com produtos abrasivos ou com
teor de soda, ácidos ou cloretos.
Superfícies de alumínio e material
❑ Utilizar um pano macio, que não largue
fios, próprio para janelas ou um pano
❑ Não utilizar panos secos.
❑ Utilizar um produto suave para limpar
❑ Não utilizar produtos de limpeza
agressivos, que contenham ácido ou
❑ Não utilizar produtos abrasivos.
Substituição das Lâmpadas
1. Desligar o exaustor da corrente,
retirando a ficha da tomada ou
desligando o fusível ou o disjuntor.
2. Desmontar os filtros de gordura
(ver Filtros e Manutenção).
3. Remover a cobertura da lâmpada, pela
parte superior da sanca de luz.
4. Substituir a lâmpada (lâmpadas de
incandescência correntes no mercado,
máx. 40 Watt, casquilho E 14).
5. Voltar a colocar a cobertura da lâmpada.
Indicações Importantes
Instruções de Montagem:
Instruções adicionais para placas a gás:
Na montagem de aparelhos de
cozinhar a gás (= fogões e placas), têm
que ser respeitadas as respectivas normas
nacionais em vigor (p. ex. na Alemanha:
Regulamentações Técnicas sobre
Instalações de Gás TRGI).
Têm que ser respeitadas as instruções
e as normas de instalação do fabricante.

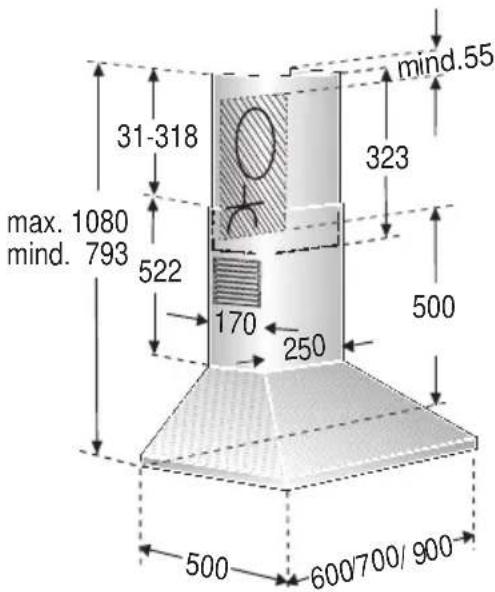

O exaustor só pode ser instalado junto
de um armário superior ou de uma parede
alta. Distância mínima: 50 mm.
A distância mínima, no caso de
queimadores a gás, entre a aresta superior
dos recipientes e a aresta inferior do
exaustor: 650 mm, Fig. 1.
Aparelhos velhos não são, de forma
Através de reciclagem compatível com o
meio ambiente, é possível recuperar
matérias primas valiosas.
Antes de enviar o aparelho para recicla-
O seu novo aparelho esteve protegido
pela embalagem até chegar a sua casa.
Todos os materiais aplicados na
embalagem são compatíveis com o meio
ambiente e reutilizáveis. Por favor
contribua também para a preservação do
meio ambiente, reciclando a embalagem
Junto do Agente Especializado ou na
Câmara Municipal da sua área de
residência informe-se sobre os processos
de reciclagem disponíveis.
O exaustor pode funcionar com
exaustão ou circulação de ar.
Instalar o exaustor sempre centrado
com a placa de cozinha.
Respeitar a distância mínima entre a
placa eléctrica de cozinha e o canto inferior
do exaustor: 550 mm, Fig. 1.
A montagem do exaustor só é possível
sobre uma zona de chama alimentada por
combustíveis sólidos, da qual pode resultar
perigo de incêndio (por ex. o saltar de uma
faúlha), se essa zona estiver protegida
com uma cobertura fechada inamovível e
se forem respeitadas as normas
específicas do país. Esta limitação não se
aplica a fogões ou placas a gás.
Quanto menor for a distância entre o
exaustor e a placa de cozinha, maior é a
possibilidade de se formarem bolhas de
água na zona inferior do exaustor,
resultantes da subida do vapor de água.75

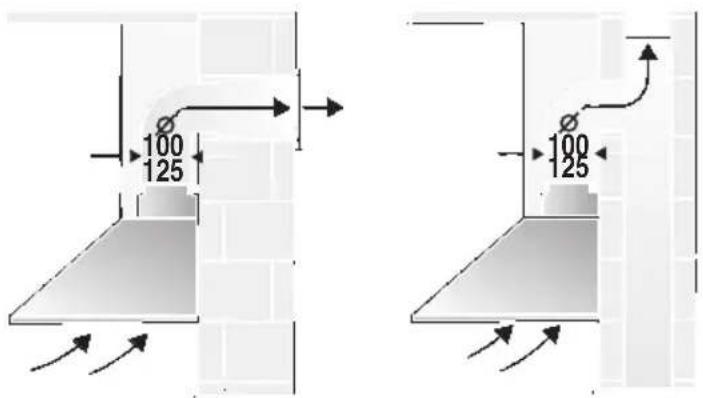

Funcionamento com exaustão
Os vapores são encaminhados para o
exterior através de um canal de ventilação
ou directamente através de furo na parede,
D Os vapores não podem ser
encaminhados para uma chaminé nem
para um canal, que sirvam para ventilação
ou evacuação de zonas de chama.
Na derivação do ar evacuado, têm que
ser respeitadas as prescrições
municipais e as normas legais ( p. ex.
Departamento Regulador da
Para se poder encaminhar o ar de
exaustão do aparelho para uma chaminé
fora de serviço, é necessário obter uma
autorização expressa do limpa-chaminés
responsável pela zona.
D No caso de funcionamento por
exaustão e funcionamento simultâneo
de zonas de chama dependentes de
ligação a uma chaminé (por ex.
aquecedores a gás, a óleo ou a carvão;
esquentadores, aquecedores de água),
tem que ser garantida a ventilação
necessária para a combustão perfeita des-
É possível o funcionamento não perigoso,
se a subpressão no local de instalação do
aparelho, com funcionamento por
combustão, não for superior a 4 Pa
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de envenena-
mento, provocado pelo retorno dos
gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
Se o ar da exaustão for conduzido
através da parede exterior, deve ser
utilizada uma caixa mural telescópica.
❑ Canais planos têm que possuir uma
secção interior com valor equivalente
aos tubos circulares.
Eles não devem ter nenhum desvio
❑ No caso de tubos com diâmetros
diferentes, utilizar tiras de vedação.
❑ No caso de funcionamento por
exaustão, garantir uma boa
alimentação de ar fresco.
Ligação do tubo de exaustão
❑ Fixar o tubo de exaustão directamente
na tubuladura de ar.

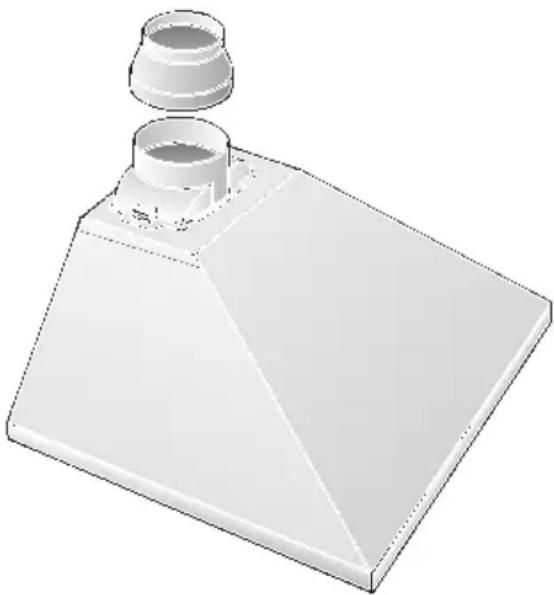

Ligação do tubo de exaustão
❑ Fixar a redução (incluida no forneci-
mento ou de fácil aquisição no
mercado) na tubuladura do ar e, depois,
montar o tubo de exaustão.
Os dois tampões têm que se
movimentar facilmente para cima.
Se o ar da exaustão for encaminhado
através da parede exterior, deverá
utilizar-se uma caixa mural telescópica.
Eficiência optimizada do exaustor:
❑ Tubo de exaustão curto e com interior
❑ Fazer número mínimo de curvas.
❑ Utilizar o diâmetro máximo possível do
tubo e fazer as curvas tão abertas
A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.
diâmetro interior 125 mm, mínimo
No caso de funcionamento por
exaustão, deverá montar-se no exaustor
uma válvula anti-retorno, se a mesma não
estiver já integrada no tubo de exaustão ou
Se o aparelho não estiver equipado com a
válvula anti-retorno, esta pode ser
adquirida no comércio da especialidade.
Montagem da válvula anti-retorno:
❑ Fixar a válvula de borboleta na
O exaustor só deve ligado a uma tomada
com protecção de terra e instalada de
acordo com as normas em vigor.
Se possível, instalar a tomada directa-
mente por baixo da cobertura da chaminé.
Características eléctricas:
Encontram-se na chapa de características
no interior do aparelho – que está à vista
depois de retirar os caixilhos do filtro.
Para reparações, desligar o exaustor
da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação
O exaustor só pode ser ligado à corrente
por um instalador eléctrico credenciado
pela empresa distribuidora de
Relativamente à instalação, deve ser
previsto um dispositivo de corte. Como
dispositivo de corte, são válidos
interruptores com uma abertura de
contactos superior a 3mm e corte
multipolar. Daqui fazem parte os inter-
ruptores LS e protecções.
Se o cabo de ligação deste aparelho
estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus Ser-
viços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.
Este exaustor corresponde às normas UE
sobre protecção antiparasitária.
Função de circulação de ar
O jogo completo de montagem pode ser
adquirido nos nossos Serviços Técnicos.
O número de encomenda correspondente
pode ser encontrado no final destas
Instruções de Serviço.
Preparação da parede
❑ A parede tem que ser plana e vertical.
❑ Deve ser assegurada uma fixação
perfeita das buchas.
Reservamo-nos o direito a alterações de construção no
âmbito do desenvolvimento técnico.78
O exaustor foi previsto para montagem
numa parede da cozinha.
1. Desmontar o filtro de gordura
(ver instruções de serviço).
2. Traçar na parede uma linha central
desde o tecto até ao canto inferior do
3. Com a ajuda de um gabarito, marcar na
parede as posições dos parafusos.
Ter em atenção a distância mínima da
placa de cozinhar até ao exaustor, de 550
mm, para discos eléctricos, ou de 650 mm
para queimadores a gás. O canto inferior
do gabarito corresponde ao bordo inferior
4. Com l 8 mm, fazer 5 furos para o
exaustor e 4 furos para os ângulos de
fixação do revestimento da parede e,
depois, aplicar as buchas à face da
Nota: Tome em atenção a eventual
montagem de acessórios especiais.

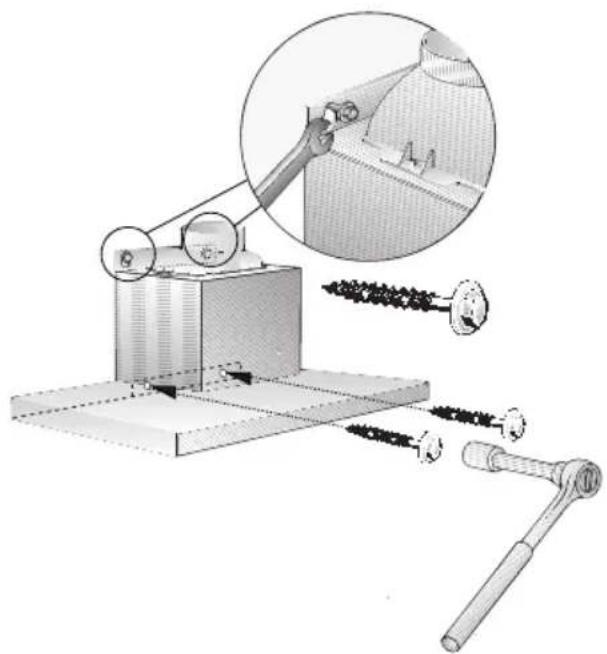

5. Aparafusar os 2 ângulos de fixação para
o revestimento da chaminé em baixo e
6. Aparafusar o parafuso central até cerca
de 5 mm (sem arruela) como auxiliar
de montagem para fixação do
O exaustor deve ser alinhado, antes
de apertar os 4 parafusos.
09. Fazer a ligação do tubo de exaustão.
10. Fazer a ligação eléctrica.

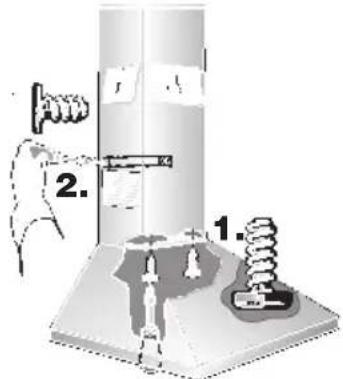

13. Assentar e fixar o revestimento inferior
da chaminé no corpo do exaustor e,
com 2 parafusos longos, de cima para
Evite provocar danos durante a
montagem, por ex. colocando o
inferior da chaminé.
Seguidamente, e com 2 parafusos
curtos, fixar bem o revestimento da
chaminé no ângulo de fixação.
Antes de apertar os dois
parafusos, é necessário ajustar o
revestimento da chaminé.
14. Voltar a montar o filtro de gordura
(ver instruções de serviço).
11. Modelos em aço inoxidável:
lateralmente, no ângulo de fixação.
